Nejprve přijměte svar, správně rozlište úpravu po svařování a ověřte specifickou rovnováhu zbytkového napětí, geometrie, drsnosti a únavového zatížení pro danou patu svaru.
Kuličkování svařovaného spoje může změnit zbytková napětí, míru tváření za studena a stav povrchu v blízkosti paty svaru kritické z hlediska únavy. Nemůže opravit trhliny, nedostatečné provaření, neúplný průvar, pórovitost, nepřípustné podříznutí ani nevhodný profil svaru. Svar musí nejprve splnit požadavky na svařování, výkres a kontrolu. Teprve potom lze řízený proces kuličkování kvalifikovat pro skutečnou geometrii a zatížení spoje.
Proč únavové trhliny často začínají u paty svaru?
Pata svaru spojuje geometrickou koncentraci napětí s místními metalurgickými změnami, zbytkovými napětími po svařování, nerovnostmi povrchu a případným úhlovým vyosením. Podmínky iniciace trhlin závisí na typu spoje, profilu svaru, tloušťce plechu, směru zatížení, poměru napětí a přítomnosti vad.
Kuličkování může zavést tlakové zbytkové napětí a tváření za studena, ale automaticky nezlepší poloměr patky. Jeho přínos může být snížen drsností, záhyby, lokálním přeexponováním nebo relaxací při vysokém středním napětí nebo cyklické plasticitě.
| Pozorovaný stav | Může kuličkování opravit tuto situaci? | Požadovaná akce před kuličkováním |
|---|---|---|
| Přijatelná pata svaru s geometrií kritickou z hlediska únavy | Může modifikovat napětí v blízkosti povrchu a stav po tváření za studena, ale neodstraňuje vrub | Definujte ošetřovací zónu a kvalifikujte povrchovou, zbytkovou pnutí a únavovou reakci |
| Indikace trhliny nebo podobné trhlině | Ne | Zastavte, vyhodnoťte podle platných pravidel pro svařování a kontrolu a použijte pouze autorizovanou opravnou cestu |
| Nedostatečné protavení nebo neúplné provaření | Ne | Rozhodnutí o dalším nakládání nebo oprava podle svařovacího postupu a konstrukční autority |
| Pórovitost, vměstky strusky nebo nepřijatelný podřez | Ne | Porovnejte s kritérii přijetí; Nezakrývejte indikaci kuličkováním |
| Zapálení oblouku, spálení od broušení nebo ostrá stopa po opravě | Ne | Před ošetřením zkontrolujte a odstraňte metalurgické nebo geometrické poškození |
| Povolené opracování paty svaru nebo zlepšení jejího profilu | Není předpokladem | Použijte výslovně schválený postup broušení, opracování TIG, HFMI nebo jiný kvalifikovaný postup |
Tabulka 1. Vady svaru a přijatelná únavově kritická pata svaru vyžadují rozdílná opatření.

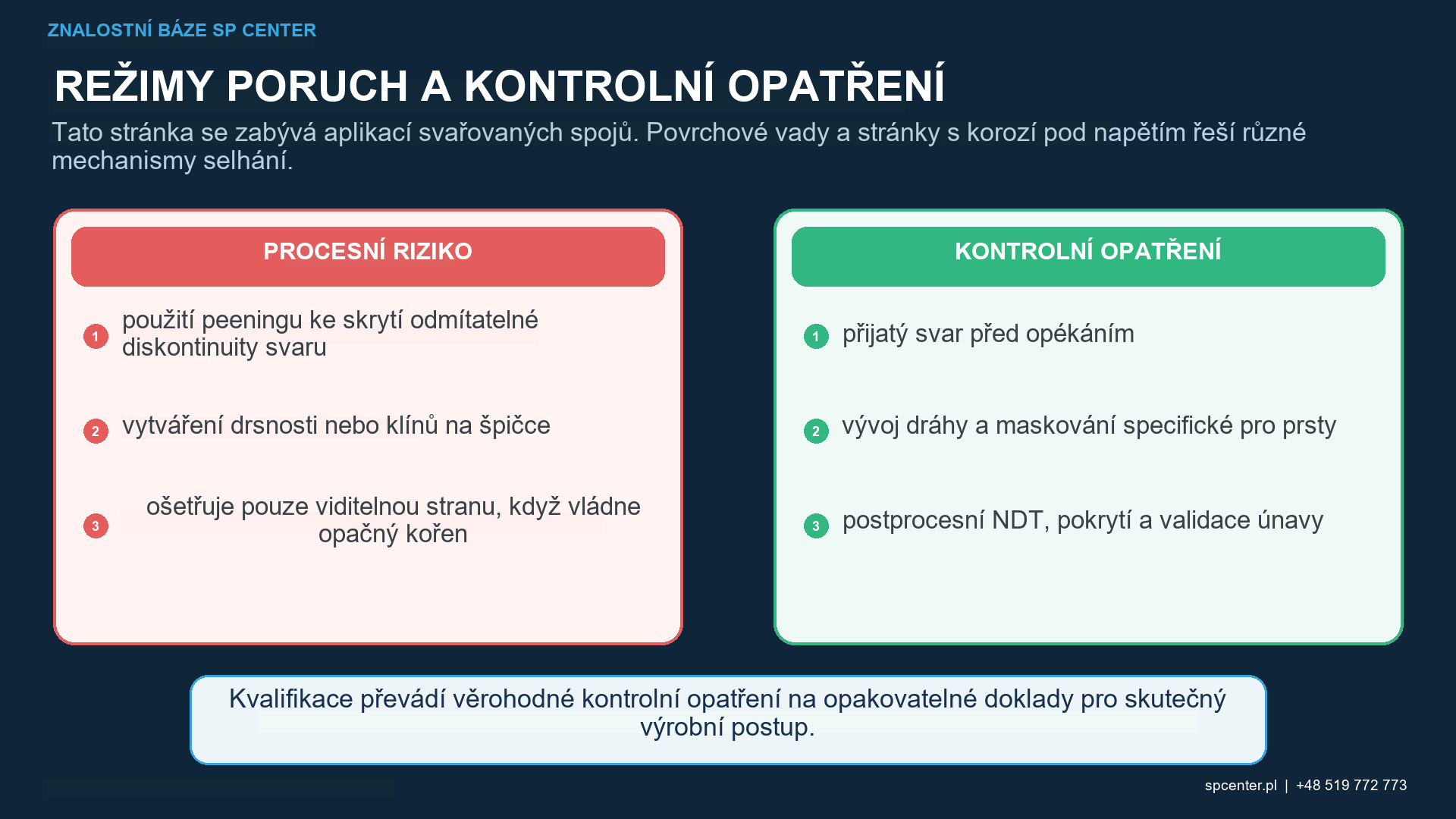

Jaký stav svaru je vyžadován před kuličkováním?
Před změnou vzhledu povrchu proveďte stanovenou vizuální, rozměrovou a nedestruktivní kontrolu. Zaznamenejte typ spoje, základní a přídavný materiál, postup svařování, tepelný příkon nebo další požadované proměnné, profil svaru, deformaci, historii oprav a akceptované indikace.
Pokud indikace překračuje kritéria přijetí, zastavte ji. Oprava nebo úprava vyžaduje autorizovaný svařovací a konstrukční postup. Kuličkování nenahrazuje přijetí svaru.
Jak se kuličkování odlišuje od ostatních úprav po svařování?
| Proces | Primární činnost | Proč není zaměnitelný |
|---|---|---|
| Řízené kuličkování | Rozptýlené nárazy částic vytvářejí tlakové zbytkové napětí a deformaci za studena na definovaném povrchu | Vyžaduje Almenovu intenzitu, média, pokrytí a kvalifikaci specifickou pro daný proces |
| Tryskání | Odstraňuje okuj nebo kontaminaci a připravuje povrch | Čisticí média a přijetí nezajišťují řízené kuličkování |
| HFMI nebo jehlové/kladivové kuličkování | Opakované nárazy nástroje plasticky přetvářejí a stlačují oblast paty svaru | Geometrie nástroje, profil drážky, technika obsluhy a IIW nebo pravidla zákazníka liší se |
| Opracování TIG | Přetavuje patu svaru pro zlepšení geometrie | Tepelný proces s důsledky pro svařovací postup, metalurgii a kontrolu |
| Broušení otřepů | Mechanicky odstraňuje materiál a vyhlazuje patu svaru | Mění geometrii odstraňováním materiálu a vyžaduje vlastní kontrolu hloubky, profilu a vad |
Tabulka 2. Podobné obchodní cíle nedělají procesy po svařování technicky ekvivalentními.
Použijte proces uvedený ve výkresu nebo schváleném technickém plánu. Nepoužívejte pravidla kvality HFMI na kuličkování vzduchem ani nenazývajte abrazivní čištění procesem kuličkování splňujícím požadavky na únavu materiálu.
Jak je definována zóna ošetření paty svaru?
Zmapujte patu svaru na každé relevantní straně, v počátečním a koncovém úseku, na konci napojení, v kříženích a přechodech. Určete šířku zóny paty svaru, přilehlé pásy základního a svarového kovu, chráněné povrchy, přístupnost kořene, kontakt s upínacím přípravkem a hranice maskování.
Proud média musí zasáhnout patu svaru při kvalifikovaném úhlu dopadu, aniž by zanechal úzký neošetřený pás. Dráha robota ani jmenovitá doba setrvání neprokazují místní dopad částic. Použijte metodu hodnocení stupně pokrytí vhodnou pro drsnou a zakřivenou geometrii.
Které parametry vyžadují kvalifikaci?
Říďte materiál média, velikost, tvrdost a tvar; intenzitu z platné saturační křivky; nastavení průtoku, tlaku nebo kotouče; geometrii trysky nebo kotouče; úhel, vzdálenost, rychlost, překrytí a expozici. Vyberte okno, které vytváří zamýšlenou odezvu bez záhybů, ostrého vtlačení, praskání nebo nepřijatelné drsnosti.
Almenův systém měří standardizovanou odezvu procesu, nikoli zbytkové napětí v patě svaru. Plochý Almenův pásek nemůže reprodukovat geometrii svaru, vlastnosti tepelně ovlivněné oblasti ani místní podmínky přístupu.
Jak se vyhodnocuje přínos zbytkového napětí a únavy?
Měření zbytkových napětí u paty svaru je citlivé na polohu, směr, zakřivení, fázi a stav povrchu. Určete metodu, souřadný systém, postup měření hloubkového profilu a nejistotu. Hodnota tlakového napětí na povrchu v jednom přístupném bodě nepopisuje celé napěťové pole u paty svaru.
Únavová kvalifikace má reprezentovat typ spoje, profil paty svaru, tloušťku, materiál, směr zatížení, poměr napětí, spektrum a prostředí. Zaznamenejte vzorky bez porušení při dosažení meze, porušení a místa vzniku lomu. Pokud se iniciace trhlin přesune z ošetřené paty svaru do kořene nebo jiného prvku, je tato změna pro konstrukční tvrzení významná.
Které doklady podporují uvolnění?
| Úroveň dokladů | Vhodné doklady | Tvrzení podpořeno |
|---|---|---|
| Přijetí svaru | Použitelné NDT, vizuální profil, rozměry, materiál a sledovatelnost svařování | Spoj byl před kuličkováním přijatelný |
| Provedení kuličkování | Platná křivka saturace, ověření intenzity, média, vybavení, upínací přípravky, maskování a pokrytí | Byl proveden schválený proces kuličkování po svařování |
| Integrita povrchu paty svaru | Zvětšená kontrola, repliky nebo topografie, posouzení drsnosti a poškození | Žádné nepřípustné přehyby materiálu, trhliny, ostré vtisky ani vynechaný pás v oblasti paty svaru |
| Reakce na zbytkové napětí | Kvalifikované měření v určených místech, směrech a hloubkách v oblasti paty svaru, pokud je požadováno | Zamýšleno byl vytvořen stav blízko povrchu |
| Únavové vlastnosti | Reprezentativní únavové testy spoje v rámci relevantního poměru napětí a analýzy původu lomu | Specifická třída spoje, materiál a zatížení podporují deklarovanou výhodu |
| Stabilita | Doklady o cyklické nebo tepelné relaxaci, kde provoz nebo následné zpracování může změnit stav napětí | Výhoda zůstává relevantní i po dokončení postupu a zatížení |
Tabulka 3. Shoda procesu a kredit za návrh únavy jsou související, ale samostatné úrovně dokladů.
Nepoužívejte univerzální faktor zlepšení. Publikované výsledky se liší v závislosti na parametrech zpracování a podmínkách spoje. Jakékoli zvýšení třídy únavy nebo přípustného návrhu musí vycházet z řídící metody návrhu a autorizovaného kvalifikačního základu.
Jak sekvence a relaxace ovlivňují výsledek?

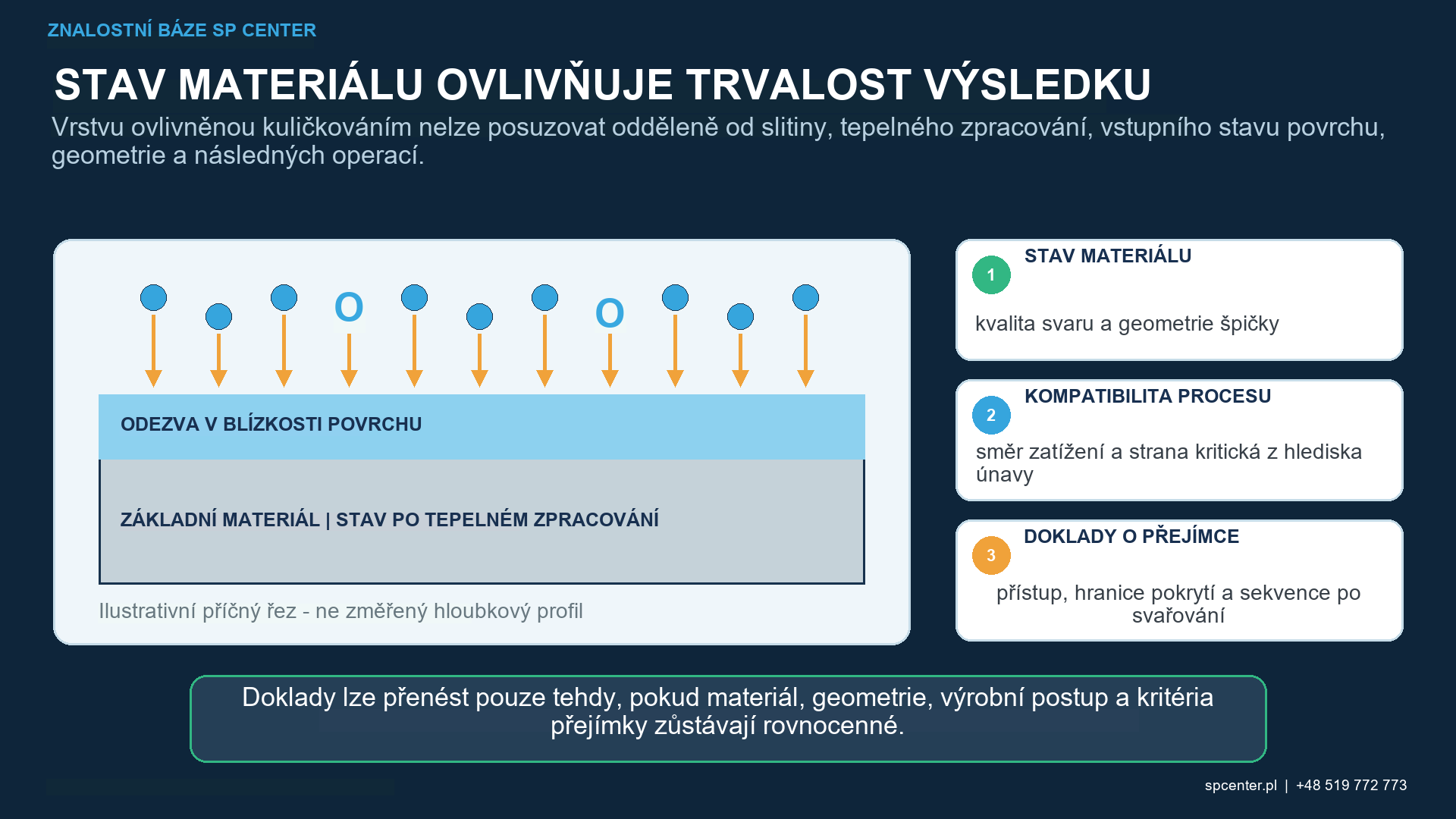

Broušení, úprava TIG, tepelné zpracování, čištění, povlakování a vypalování mohou změnit geometrii, zbytková napětí nebo stav povrchu. Kvalifikujte celou posloupnost. Úběr materiálu po kuličkování může odstranit část ošetřené vrstvy; ohřev nebo vysoké cyklické napětí může uvolnit tlakové napěťové pole.
Změny postupu svařování, pevnostní třídy, typu spoje, tloušťky, úpravy svarové paty, média, intenzity nebo tepelného cyklu po kuličkování vyžadují před použitím přezkoumání.

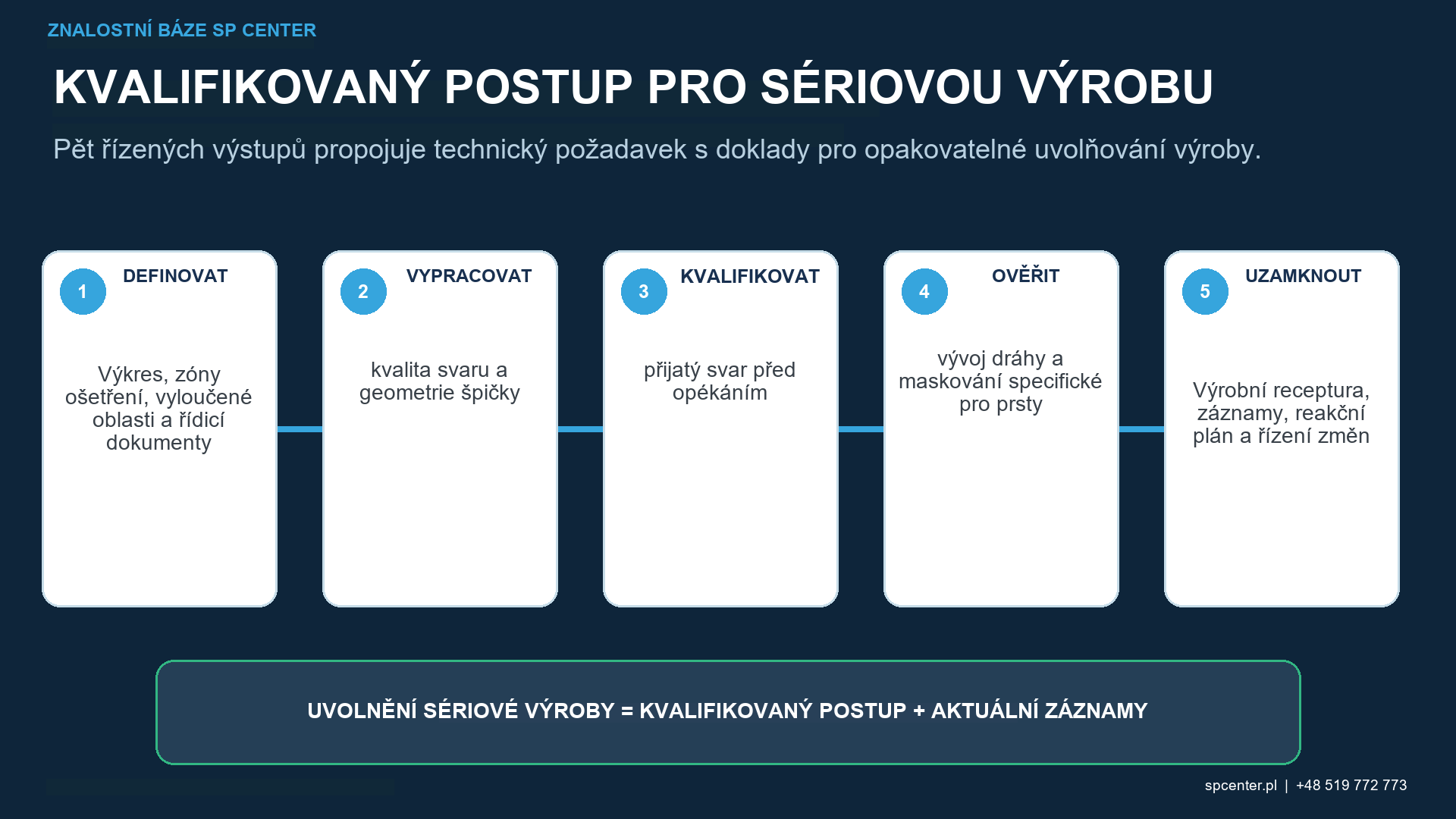

Co patří do kontrolního plánu?
- Identita svaru, postup, materiál, spoj a sledovatelnost kontroly.
- Přijatý profil před kuličkováním a stav NDT a oprav.
- Mapa řízené zóny paty svaru a přilehlých, chráněných a přechodových zón.
- Kvalifikované zařízení, média, intenzita, upínací přípravek a program.
- Pokrytí specifických prvků a kontrola integrity povrchu.
- Doklady o zbytkovém napětí nebo únavě, kde to vyžaduje reklamace.
- Úplná posloupnost operací a relaxace po kuličkování.
- Odchylky, přepracování, schválení zákazníkem a konečné uvolnění.
Často kladené otázky
Může kuličkování uzavřít nebo opravit trhlinu ve svaru?
Ne. Trhlina zůstává trhlinou, i když nárazy změní její vzhled. Zastavte a použijte příslušnou kontrolu, technické uspořádání a kvalifikovaný postup opravy svarového otvoru.
Je tryskání svaru totéž co jeho kuličkování?
Ne. Cílem tryskání pro čištění je čistota nebo odstranění okují. Řízené kuličkování je zaměřeno na kvalifikovanou odezvu procesu se stanoveným médiem, intenzitou a pokrytím.
Je HFMI totéž co kuličkování?
Ne. Oba používají mechanický náraz, ale HFMI používá vysokofrekvenční nástroj na patě svaru a má odlišnou geometrii, vybavení, obsluhu a kritéria kvality.
Odstraňuje kuličkování podřezání paty svaru?
Ne. Podřezání je geometrická nespojitost. Jeho přijetí nebo oprava se řídí svařovacími a konstrukčními požadavky; kuličkování nelze použít k jeho zakrytí.
Lze publikované zlepšení únavy použít jako konstrukční faktor?
Pouze tehdy, když příslušná konstrukční norma nebo autorita akceptuje kvalifikovaný základ pro skutečný spoj, materiál, ošetření, zatížení a způsob porušení. Procento z literatury není univerzální.
Proč záleží na poměru zatížení?
Střední tahové napětí a cyklická plasticita mohou snížit efektivní přínos nebo uvolnit tlakové zbytkové napětí. Kvalifikace by měla reprezentovat poměr a spektrum provozního napětí.
Musí se kuličkovat kořen svaru?
Pouze pokud je kořen přístupný a jeho ošetření vyžaduje konstrukční dokumentace a schválený postup. Nelze předpokládat, že nepřístupný kořen byl ošetřen jen proto, že byl prokázán stupeň pokrytí u paty svaru.
Kdy je vyžadována NDT po kuličkování?
Dodržujte kompletní výkres, svařovací předpisy, specifikaci, požadavky zákazníka a opravy. Kuličkování může změnit vzhled povrchu, proto je nutné před zpracováním naplánovat postup kontroly.
Klíčové poznatky
- Před změnou vzhledu povrchu svaru převezměte jeho povrch.
- Nepoužívejte kuličkování k zakrytí nebo opravě vad svaru.
- Oddělte kuličkování od čištění, vysokofrekvenčního svařování (HFMI), opracování TIG a broušení.
- Kvalifikujte přístup k patě svaru, stupeň pokrytí, intenzitu a integritu povrchu.
- Přiřaďte doklady o únavě materiálu geometrii spoje, poměru napětí a původu lomu.
- Kontrolujte tepelnou a cyklickou relaxaci po kuličkování.
Související průvodci SP Center
- Kuličkování a únavová životnost
- Povrchové vady a kuličkování
- Měření zbytkového napětí XRD
- Nadměrné kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
5. Kuličkování a únavová pevnost hliníkových T-svarových spojů 5083-H11, 2005
7. Porovnání kuličkování, svařování HFMI a LTT, 2020
Poznámka k normě: Přijetí svaru, následná úprava, uznání konstrukčního kreditu, kontrola a opravy se řídí kompletním platným výkresem, svařovacím předpisem, specifikací a autorizací zákazníka.
