Schweißnaht zuerst annehmen, Nachbehandlung korrekt unterscheiden und das Zusammenspiel aus Eigenspannung, Geometrie, Rauheit und Ermüdungsbelastung am Nahtübergang validieren
Verfestigungsstrahlen kann Eigenspannung, Kaltverformung und Oberflächenzustand an einem ermüdungskritischen Schweißnahtübergang verändern. Es kann keine Risse, Bindefehler, unvollständige Durchschweißung, Poren, unzulässige Einbrandkerben oder ein ungeeignetes Nahtprofil reparieren. Die Verbindung muss zuerst ihre Schweiß-, Zeichnungs- und Prüfanforderungen erfüllen. Erst danach wird ein kontrollierter Verfestigungsstrahlprozess für die tatsächliche Geometrie und Belastung qualifiziert.
Warum entstehen Ermüdungsrisse häufig am Nahtübergang?
Am Nahtübergang treffen geometrische Spannungskonzentration, örtliche Gefügeänderung, Schweißeigenspannung, Oberflächenunregelmäßigkeit und mögliche Winkelfehlstellung zusammen. Die Rissbeanspruchung hängt von Verbindungstyp, Nahtprofil, Blechdicke, Belastungsrichtung, Lastverhältnis und Fehlerzustand ab.
Verfestigungsstrahlen kann Druckeigenspannung und Kaltverformung erzeugen, verbessert den Übergangsradius aber nicht automatisch. Rauheit, Falten, örtliche Überexposition oder Relaxation bei hoher Mittelspannung und zyklischer Plastifizierung können den Nutzen verringern.
| Festgestellter Zustand | Kann Verfestigungsstrahlen ihn reparieren? | Maßnahme vor dem Strahlen |
|---|---|---|
| Zulässiger ermüdungskritischer Nahtübergang | Es kann oberflächennahe Eigenspannung und Kaltverformung ändern, beseitigt aber die Kerbe nicht | Behandlungszone festlegen und Oberflächen-, Eigenspannungs- sowie Ermüdungswirkung qualifizieren |
| Riss oder rissartige Anzeige | Nein | Stoppen, nach geltender Schweiß- und Prüfvorschrift bewerten und nur einen genehmigten Reparaturweg anwenden |
| Bindefehler oder unvollständige Durchschweißung | Nein | Nach Schweißvorschrift und durch die zuständige Konstruktionsstelle bewerten; nur über einen freigegebenen Weg reparieren |
| Poren, Schlackeneinschluss oder unzulässige Einbrandkerbe | Nein | Mit den Abnahmekriterien vergleichen; die Anzeige nicht durch Strahlen verdecken |
| Zündstelle, Schleifbrand oder scharfe Reparaturspur | Nein | Metallurgischen oder geometrischen Schaden vor der Behandlung prüfen und bewerten |
| Zulässige Übergangsnachbearbeitung | Nicht automatisch | Ausdrücklich freigegebenes Schleif-, WIG-, HFMI- oder anderes qualifiziertes Verfahren verwenden |
Tabelle 1. Schweißfehler und ein zulässiger ermüdungskritischer Übergang erfordern unterschiedliche Maßnahmen.

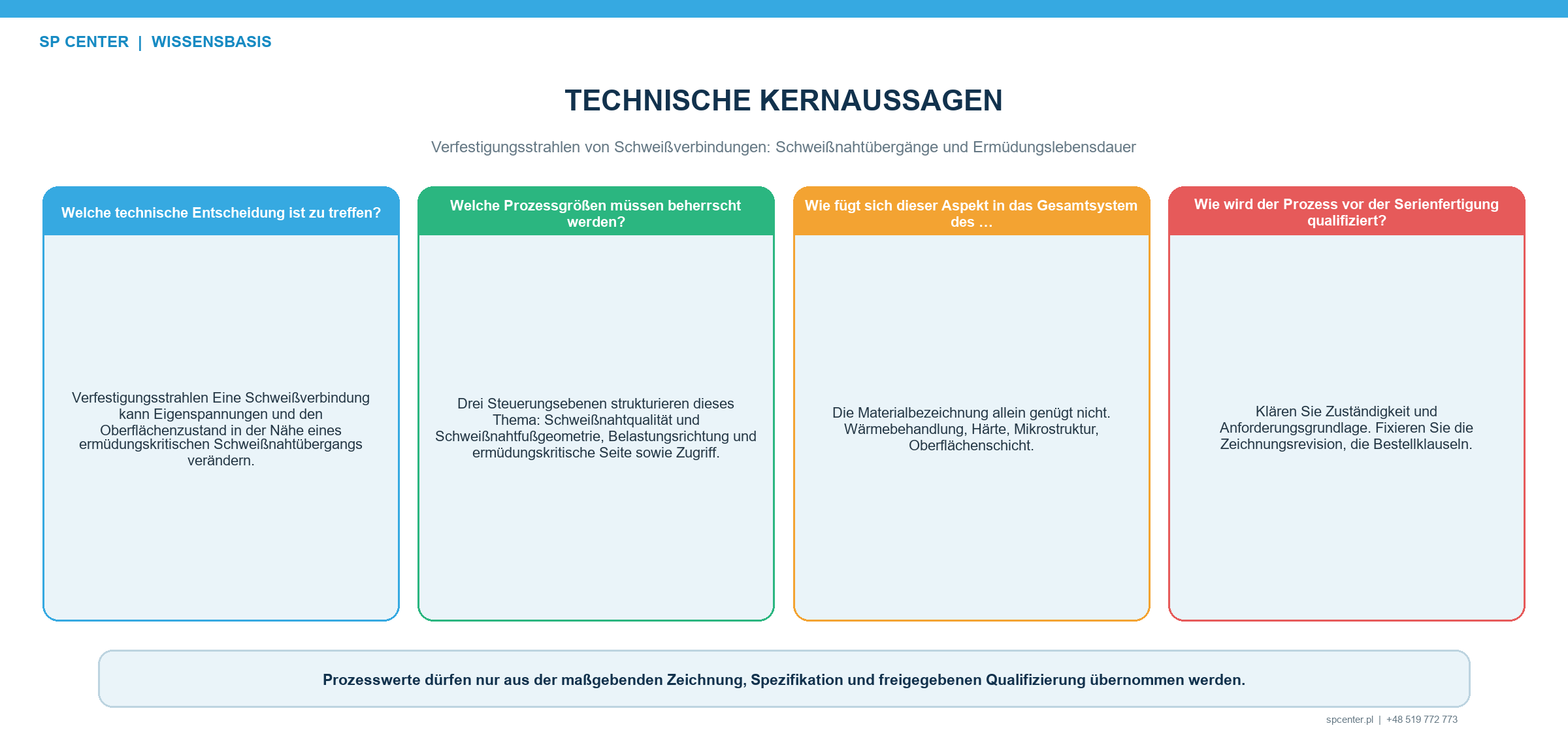

Welcher Schweißzustand ist vor dem Strahlen erforderlich?
Vorgeschriebene Sicht-, Maß- und zerstörungsfreie Prüfungen werden abgeschlossen, bevor die Partikelaufpralle das Erscheinungsbild verändern. Zu erfassen sind Verbindungstyp, Grund- und Zusatzwerkstoff, Schweißverfahren, geforderte Prozessparameter, Nahtprofil, Verzug, Reparaturverlauf und zulässige Anzeigen.
Überschreitet eine Anzeige die Abnahmekriterien, wird die Arbeit gestoppt. Eine Reparatur oder Sonderfreigabe erfolgt über den autorisierten schweißtechnischen und konstruktiven Freigabeweg. Verfestigungsstrahlen ersetzt nicht die Abnahme der Schweißverbindung.

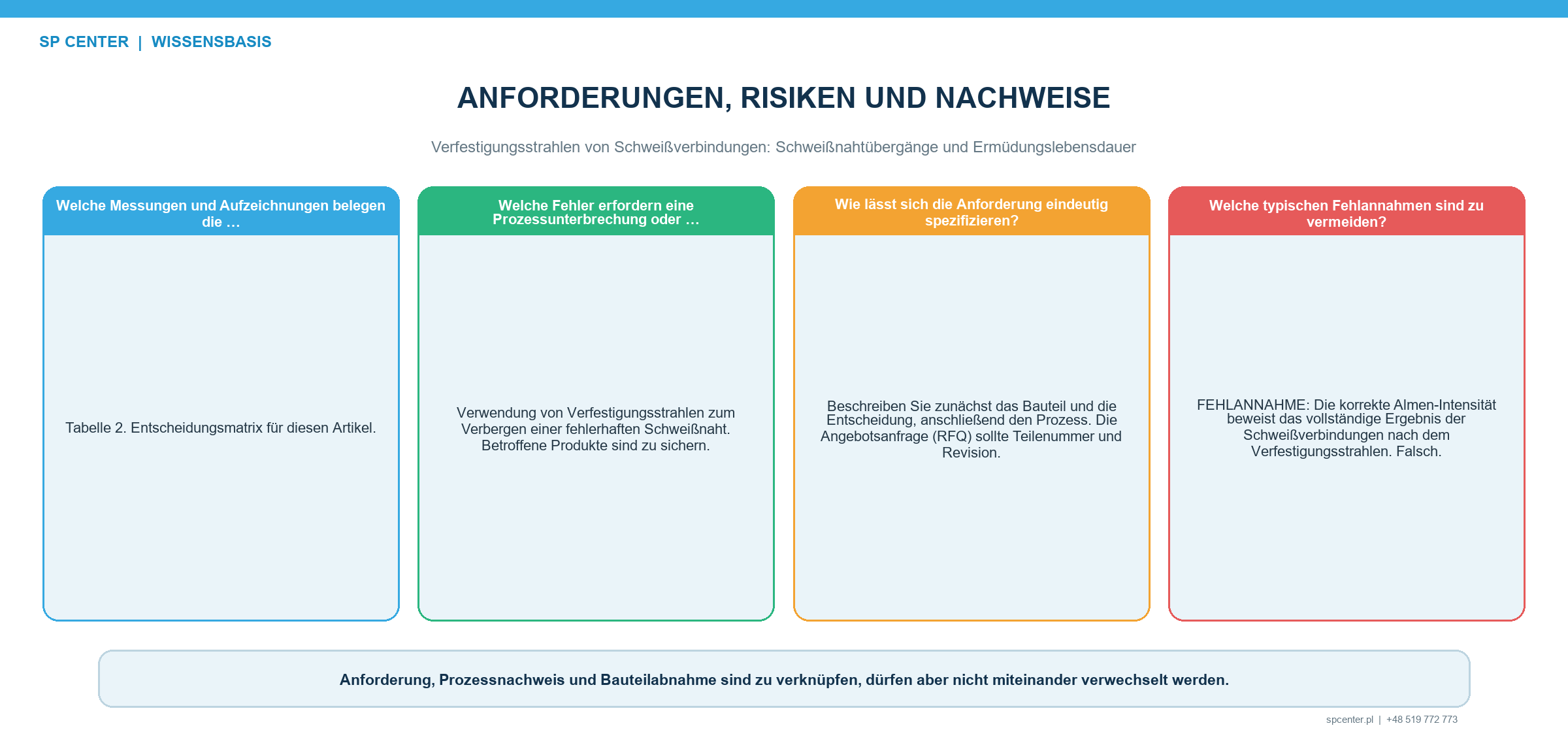

Wie wird Verfestigungsstrahlen von anderen Nachbehandlungen getrennt?
| Prozess | Hauptwirkung | Warum nicht austauschbar |
|---|---|---|
| Kontrolliertes Verfestigungsstrahlen | Verteilte Partikelaufpralle erzeugen Druckeigenspannung und Kaltverformung auf einer festgelegten Fläche | Benötigt Almen-Intensität, Strahlmittel, Bedeckungsgrad und prozessspezifische Qualifizierung |
| Reinigungsstrahlen | Entfernt Zunder oder Verunreinigung und bereitet die Oberfläche vor | Reinigungsstrahlmittel und Abnahme belegen kein kontrolliertes Verfestigungsstrahlen |
| HFMI oder Nadel-/Hammerhämmern | Wiederholte Werkzeugschläge verformen und verdichten den Nahtübergang | Werkzeuggeometrie, Rillenprofil, Bedienung sowie IIW- oder Kundenregeln unterscheiden sich |
| WIG-Nachbehandlung | Schmilzt den Nahtübergang zur Geometrieverbesserung um | Thermischer Prozess mit Schweißverfahrens-, Gefüge- und Prüfanforderungen |
| Fräsen oder Schleifen | Entfernt Material und glättet den Übergang | Ändert Geometrie durch Abtrag und braucht eigene Tiefen-, Profil- und Fehlergrenzen |
Tabelle 2. Eine ähnliche Zielsetzung macht Nachbehandlungsverfahren technisch nicht gleichwertig.
Verwendet wird der in Zeichnung oder technischem Plan benannte Prozess. HFMI-Qualitätsregeln dürfen nicht auf pneumatisches Verfestigungsstrahlen übertragen und Reinigungsstrahlen darf nicht als ermüdungsqualifizierter Prozess bezeichnet werden.
Wie wird die Behandlungszone am Nahtübergang festgelegt?
Erfasst werden die Nahtübergänge auf jeder relevanten Seite sowie Nahtanfänge, Nahtenden, Kreuzungen und Geometrieübergänge. Festgelegt werden die Behandlungsbreite am Nahtübergang, die angrenzenden Bereiche in Grundwerkstoff und Schweißgut, Schutzflächen, Zugänglichkeit der Nahtwurzel, Vorrichtungskontakt und Maskierungsgrenzen.
Der Strahl muss den Übergang mit qualifiziertem Winkel erreichen, ohne eine schmale unbehandelte Linie zu hinterlassen. Roboterbahn oder Nennverweilzeit belegen keinen örtlichen Partikelaufprall. Der Bedeckungsgrad wird mit einem für raue und gekrümmte Geometrie geeigneten Verfahren geprüft.
Welche Parameter werden qualifiziert?
Kontrolliert werden Strahlmittelwerkstoff, Größe, Härte und Form, die anhand einer gültigen Sättigungskurve bestimmte Intensität, Massenstrom, Druck beziehungsweise Schleuderradeinstellungen, Düsen- oder Schleuderradgeometrie, Winkel, Abstand, Geschwindigkeit, Überlappung und Expositionszeit. Das Prozessfenster muss die vorgesehene Wirkung erzielen, ohne Oberflächenüberwalzungen, scharfe Eindruckstellen, Risse oder unzulässige Rauheit zu erzeugen.
Das Almen-System misst eine standardisierte Prozessantwort und keine Eigenspannung am Nahtübergang. Ein ebener Streifen bildet weder Nahtgeometrie noch Wärmeeinflusszone oder örtliche Zugänglichkeit ab.
Wie werden Eigenspannung und Ermüdungsnutzen bewertet?
Eigenspannungsmessungen am Nahtübergang reagieren empfindlich auf Ort, Richtung, Krümmung, Phase und Oberfläche. Verfahren, Koordinatensystem, Tiefenbestimmung und Unsicherheit werden angegeben. Druckeigenspannung an einer gut zugänglichen Stelle belegt nicht das vollständige Übergangsfeld.
Die Ermüdungsqualifizierung bildet Verbindungstyp, Übergangsprofil, Dicke, Werkstoff, Belastungsrichtung, Lastverhältnis, Kollektiv und Umgebung ab. Durchläufer, Brüche und Bruchursprünge werden dokumentiert. Verlagert sich der Riss vom behandelten Übergang zur Wurzel oder einem anderen Merkmal, ist das für die Auslegungsaussage relevant.

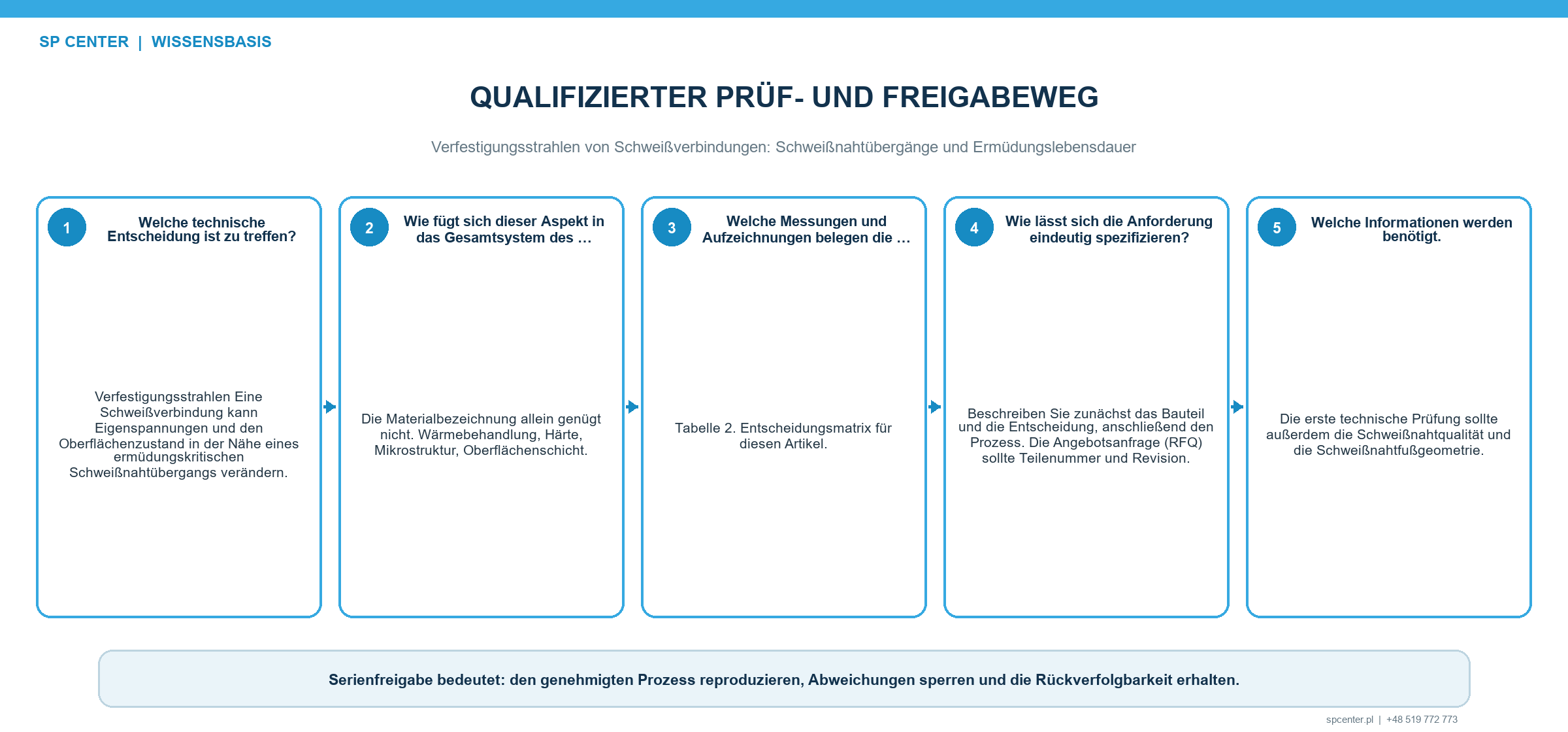

Welche Nachweise stützen die Freigabe?
| Nachweisebene | Geeigneter Nachweis | Gestützte Aussage |
|---|---|---|
| Abnahme der Schweißverbindung | Geltende ZfP, Sichtprüfung des Profils, Maße sowie Werkstoff- und Schweißrückverfolgbarkeit | Die Verbindung war vor dem Strahlen zulässig |
| Strahlprozess | Gültige Sättigungskurve, Intensitätsprüfung, Strahlmittel, Anlage, Vorrichtung, Maskierung und Bedeckungsgrad | Freigegebene Nachbehandlung wurde ausgeführt |
| Oberfläche am Übergang | Prüfung unter festgelegter Vergrößerung, Abformung oder Topografie sowie Rauheits- und Schadensbewertung | Keine unzulässige Oberflächenüberwalzung, Rissbildung, scharfe Eindruckstelle oder unbehandeltes Band |
| Eigenspannungsantwort | Gegebenenfalls qualifizierte Messung an definierten Übergangsstellen, Richtungen und Tiefen | Vorgesehener oberflächennaher Zustand wurde erzeugt |
| Ermüdungsverhalten | Repräsentative Verbindungsprüfungen bei relevantem Lastverhältnis und Bruchursprungsanalyse | Bestimmte Verbindungsklasse, Werkstoff und Belastung stützen den Nutzen |
| Stabilität | Nachweise zur zyklischen oder thermischen Relaxation bei entsprechender Beanspruchung | Nutzen bleibt nach vollständiger Route und Belastung relevant |
Tabelle 3. Prozesskonformität und Ermüdungsanrechnung sind miteinander verbunden, aber getrennte Nachweisebenen.
Ein universeller Verbesserungsfaktor ist unzulässig. Publizierte Ergebnisse streuen mit Prozessparametern und Verbindungszustand. Eine höhere Ermüdungsklasse oder ein Auslegungskennwert benötigt die geltende Auslegungsmethode und eine genehmigte Qualifizierungsgrundlage.
Wie beeinflussen Reihenfolge und Relaxation das Ergebnis?
Schleifen, WIG-Nachbehandlung, Wärmebehandlung, Reinigen, Beschichten und Einbrennen können Geometrie, Eigenspannung oder Oberfläche verändern. Die vollständige Reihenfolge wird qualifiziert. Materialabtrag nach dem Strahlen kann die behandelte Schicht entfernen; Erwärmung oder hohe zyklische Spannung kann Druckeigenspannungen abbauen.
Änderungen an Schweißverfahren, Festigkeitsklasse, Verbindungstyp, Dicke, Übergangsnachbehandlung, Strahlmittel, Intensität oder thermischem Folgeprozess werden vor Gebrauch bewertet.
Was gehört in den Lenkungsplan?
- Rückverfolgbarkeit von Naht, Verfahren, Werkstoff, Verbindung und Prüfung.
- Vor dem Strahlen abgenommenes Nahtprofil sowie ZfP- und Reparaturstatus.
- Kontrollierter Plan für Nahtübergänge, angrenzende Bereiche, Schutzflächen und Übergangszonen.
- Qualifizierte Anlage, Strahlmittel, Intensität, Vorrichtung und Programm.
- Merkmalsbezogene Prüfung von Bedeckungsgrad und Oberflächenintegrität.
- Eigenspannungs- oder Ermüdungsnachweis, sofern eine entsprechende Aussage getroffen wird.
- Vollständige Folgeprozesse und Relaxationsbedingungen.
- Abweichungen, Nacharbeit, Kundengenehmigungen und Endfreigabe.
Häufig gestellte Fragen
Kann Verfestigungsstrahlen einen Schweißriss schließen oder reparieren?
Nein. Ein Riss bleibt bestehen, auch wenn Aufpralle sein Erscheinungsbild verändern. Arbeit stoppen und den geltenden Prüf-, Bewertungs- und qualifizierten Schweißreparaturweg anwenden.
Ist Reinigungsstrahlen einer Schweißnaht dasselbe wie Verfestigungsstrahlen?
Nein. Reinigungsstrahlen zielt auf Sauberkeit oder Zunderentfernung. Kontrolliertes Verfestigungsstrahlen zielt auf eine qualifizierte Prozessantwort mit festgelegtem Strahlmittel, Intensität und Bedeckungsgrad.
Ist HFMI dasselbe wie Verfestigungsstrahlen?
Nein. Beide nutzen mechanischen Aufprall, doch HFMI verwendet ein hochfrequentes Werkzeug am Nahtübergang und besitzt andere Geometrie-, Anlagen-, Bedien- und Qualitätskriterien.
Beseitigt Verfestigungsstrahlen eine Einbrandkerbe?
Nein. Eine Einbrandkerbe ist eine geometrische Unregelmäßigkeit. Annahme oder Reparatur folgt Schweiß- und Konstruktionsanforderungen; Strahlen darf sie nicht verbergen.
Darf ein publizierter Ermüdungsgewinn als Auslegungsfaktor verwendet werden?
Nur wenn geltende Auslegungsregel oder zuständige Stelle eine qualifizierte Grundlage für tatsächliche Verbindung, Werkstoff, Behandlung, Belastung und Versagensart akzeptiert. Ein Literaturwert ist nicht universell.
Warum ist das Lastverhältnis wichtig?
Mittlere Zugspannung und zyklische Plastifizierung können den Nutzen verringern oder Druckeigenspannung abbauen. Die Qualifizierung soll Lastverhältnis und Lastkollektiv des Einsatzes repräsentieren.
Muss die Nahtwurzel gestrahlt werden?
Nur wenn sie zugänglich und nach Konstruktion und freigegebenem Verfahren gefordert ist. Eine unzugängliche Wurzel gilt nicht als behandelt, nur weil der Übergang bedeckt ist.
Wann ist eine ZfP nach dem Strahlen erforderlich?
Es gelten vollständige Zeichnungs-, Schweißregel-, Spezifikations-, Kunden- und Reparaturanforderungen. Da Strahlen das Erscheinungsbild ändern kann, wird die Prüfreihenfolge vorab festgelegt.
Die wichtigsten Punkte
- Schweißverbindung annehmen, bevor ihr Erscheinungsbild verändert wird.
- Verfestigungsstrahlen nicht zum Verbergen oder Reparieren von Fehlern nutzen.
- Verfestigungsstrahlen von Reinigung, HFMI, WIG-Nachbehandlung und Schleifen trennen.
- Zugänglichkeit, Bedeckungsgrad, Intensität und Oberfläche am Übergang qualifizieren.
- Ermüdungsnachweise an Geometrie, Lastverhältnis und Bruchursprung ausrichten.
- Thermische und zyklische Relaxation nach dem Strahlen beherrschen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen und Ermüdungslebensdauer
- Oberflächenfehler und Verfestigungsstrahlen
- XRD-Messung von Eigenspannungen
- Überstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
5. Verfestigungsstrahlen und Ermüdungsfestigkeit von T-Schweißverbindungen aus Aluminium 5083-H11, 2005
7. Vergleich von Verfestigungsstrahlen, HFMI und LTT-Schweißverbindungen, 2020
Hinweis zu Normen: Abnahme der Schweißverbindung, Nachbehandlung, Auslegungsanrechnung, Prüfung und Reparatur richten sich nach Zeichnung, Schweißregelwerk, Spezifikation und den Vorgaben der zuständigen Kundenstelle.
