Elementy aluminiowe można poddawać kulowaniu w celu wytworzenia korzystnego stanu przypowierzchniowych ściskających naprężeń szczątkowych, jednak proces musi zostać zakwalifikowany dla rzeczywistego stopu, stanu umocnienia, geometrii, początkowego stanu powierzchni oraz dalszego przebiegu procesu. Ponieważ aluminium jest stosunkowo podatne na uszkodzenia, nadmierna intensywność uderzeń, nieodpowiednie lub zanieczyszczone medium, nadmierna ekspozycja, utrudniony dostęp lub niekontrolowany wzrost chropowatości mogą zniweczyć zamierzone korzyści zmęczeniowe. Intensywność Almena i pokrycie są podstawowymi parametrami kontroli procesu, lecz żaden z nich nie potwierdza akceptowalnej integralności powierzchni ani właściwości użytkowych elementu. Podstawą akceptacji pozostają rysunek, zatwierdzona specyfikacja i kwalifikacja właściwa dla danego elementu.

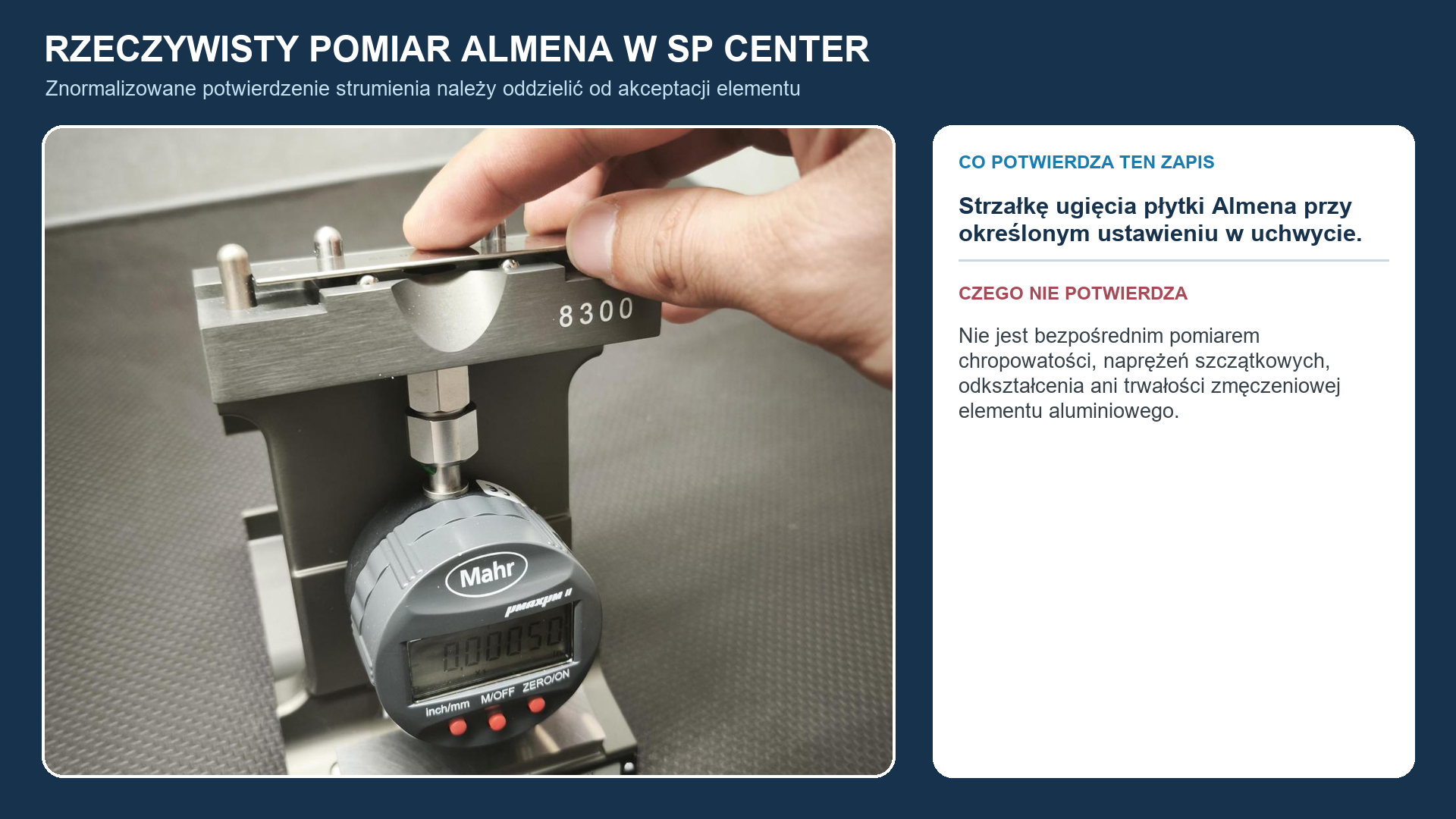

Rysunek 1 wykorzystuje rzeczywistą fotografię miernika Almena firmy SP Center, aby jednoznacznie określić zakres dokumentacji potwierdzającej. Płytka umożliwia kontrolę doprowadzonego strumienia w określonym punkcie pomiarowym; element aluminiowy nadal wymaga określonego potwierdzenia pokrycia powierzchni, integralności powierzchni i wymiarów oraz dokumentacji kwalifikacyjnej.
Czy aluminium można kulować?
Tak. Kulowanie stosuje się do części ze stopów aluminium, gdy zatwierdzony sposób realizacji procesu wymaga uzyskania kontrolowanego stanu ściskających naprężeń szczątkowych w warstwie przypowierzchniowej. Powtarzające się uderzenia powodują odkształcenie plastyczne płytkiej warstwy powierzchniowej. Po uderzeniach otaczający materiał ogranicza swobodne odkształcenie tej warstwy, co może pozostawić ściskające naprężenia w pobliżu powierzchni, gdzie często inicjują się pęknięcia zmęczeniowe. Zamierzonym wynikiem jest kontrolowany efekt inżynierii powierzchni, a nie czyszczenie, usuwanie materiału ani kosmetyczna obróbka wykańczająca.
Ważnym zastrzeżeniem jest to, że aluminium nie występuje w jednym stanie materiałowym. Element z walcowanej blachy 2024-T3, obrabiany skrawaniem element ze stopu 7075-T7351, profil wyciskany 6061-T6 i odlew nie mają automatycznie wspólnego bezpiecznego okna procesu kulowania. Postać wyrobu, stan umocnienia, grubość, mikrostruktura, historia obróbki skrawaniem, początkowa chropowatość i środowisko eksploatacji wpływają na równowagę między korzyścią wynikającą z naprężeń szczątkowych a zmianami powierzchni spowodowanymi uderzeniami.
W związku z tym w niniejszym przewodniku nie podaje się uniwersalnych zestawów parametrów dotyczących ciśnienia, medium, intensywności ani liczby przejść. Skopiowanie tych wartości poza zakwalifikowaną konfigurację może być niebezpieczne. Wymaganie musi być określone w obowiązującym rysunku, specyfikacji i zatwierdzonym planie procesu, a dokumentacja z etapu opracowywania musi łączyć znormalizowane parametry kontrolne z obrabianym elementem aluminiowym.
| Pytanie | Co musi zostać określone | Dlaczego ma to znaczenie w przypadku aluminium |
|---|---|---|
| Jaka to część? | Oznaczenie stopu, postać wyrobu, stan umocnienia, twardość lub stan materiału | Różne stany materiału mogą odmiennie reagować na ten sam przebieg obróbki udarowej |
| Gdzie znajduje się strefa krytyczna? | Granica obróbki, cechy krytyczne zmęczeniowo, krawędzie, otwory, promienie przejścia i wyłączenia | Dostęp, odbicia medium i efekty krawędziowe mogą zmieniać lokalny stan powierzchni |
| Jaki jest początkowy stan powierzchni? | Technologia obróbki skrawaniem, chropowatość, wady, stan powłoki i czystość | Kulowanie nie usuwa istniejących wcześniej zawalcowań, zarysowań, wżerów ani zanieczyszczeń |
| Jaki jest cel? | Właściwości zmęczeniowe, odporność na pękanie korozyjne naprężeniowe, równoważność procesu lub inny zatwierdzony cel | Cel określa dokumentację kwalifikacyjną i granice akceptacji |
Tabela 1. Kulowanie aluminium rozpoczyna się od pełnego określenia materiału, cechy, powierzchni i celu.
JASNOŚĆ TERMINOLOGICZNA Kulowanie aluminium zwykle oznacza kulowanie elementu aluminiowego. Nie oznacza to, że śrut aluminiowy jest automatycznie wymaganym medium do kulowania.
Jak kulowanie wpływa na powierzchnię aluminium?
Każde dopuszczone uderzenie powoduje niewielkie wgniecenie i miejscowe odkształcenie plastyczne. Gdy uderzenia nakładają się w określonym obszarze, warstwa poddana obróbce może zachować ściskające naprężenia szczątkowe. Może to opóźnić inicjację lub wczesny rozwój niektórych pęknięć zmęczeniowych inicjowanych przy powierzchni, a także zwiększyć odporność na pękanie korozyjne naprężeniowe, jeżeli jednostka odpowiedzialna za projekt zakwalifikował ten proces. Korzyść ta jest warunkowa: zależy od zachowanego stanu naprężeń oraz od utrzymania powierzchni, która sama nie stanowi dominującego miejsca inicjacji pęknięcia.
Te same uderzenia zmieniają również topografię powierzchni. Chropowatość może wzrosnąć; jeżeli medium, energia uderzeń lub ekspozycja są niewłaściwe, mogą pojawić się wierzchołki, doliny i lokalne fałdy albo może dojść do wbicia zanieczyszczeń. Cienki materiał może ulec odkształceniu, a małe promienie lub krawędzie mogą reagować inaczej niż rozległe, łatwo dostępne powierzchnie. W przypadku aluminium zmiany te nie są szczegółami drugorzędnymi. Stanowią część wyniku procesu i należy określić dla nich jednoznaczne metody odbioru.
Prawidłowa ocena oddziela zatem mechanizm od dowodów. Intensywność Almena charakteryzuje znormalizowaną miarę oddziaływania strumienia. Pokrycie powierzchni służy do oceny nakładania się śladów uderzeń. Chropowatość, kontrola wymiarowa i mikroskopia pozwalają ocenić wybrane skutki dla części. Pomiar naprężeń szczątkowych lub badania trwałości mogą być wymagane, gdy jednostka odpowiedzialna za projekt potrzebuje bezpośredniego potwierdzenia. Żaden z tych rodzajów dokumentacji nie zastępuje wszystkich pozostałych.
Kiedy kulowanie może zwiększyć odporność aluminium na zmęczenie?
Kulowanie jest najlepiej uzasadnione, gdy wymagania zmęczeniowe wynikają ze zjawisk powierzchniowych, do obszaru krytycznego można dotrzeć i poddać go kontrolowanej obróbce, a reprezentatywne wyniki dowodzą, że korzystny stan naprężeń szczątkowych przeważa nad negatywnym wpływem na powierzchnię. Typowymi obszarami kwalifikującymi się do takiej obróbki mogą być zaokrąglenia, miejsca mocowania, przejścia po obróbce skrawaniem i inne miejsca określone na podstawie analizy konstrukcji, historii badań lub doświadczeń eksploatacyjnych. Sama nazwa elementu nie wystarcza; strefa obróbki musi odpowiadać rzeczywistemu ryzyku inicjacji pęknięcia.
W badaniach NASA na wstępnie pękniętych próbkach aluminium 2024-T3 odnotowano wolniejszy wzrost krótkich pęknięć po kulowaniu lub umacnianiu laserowym w badanej konfiguracji, przy czym korzyść malała wraz ze wzrostem długości pęknięć. W odrębnym badaniu NASA oceniono zarówno właściwości zmęczeniowe, jak i chropowatość powierzchni stopu 7075-T7351 zgrzewanego tarciowo z przemieszaniem po kulowaniu i umacnianiu laserowym. Badania te potwierdzają mechanizm i pokazują, dlaczego stan powierzchni należy uwzględnić w ocenie, lecz zastosowane w nich nastawy i uzyskane wyniki nie są uniwersalnymi dopuszczalnymi wartościami projektowymi dla części komercyjnych.
W odniesieniu do produkcji istotne jest nie tylko to, czy w opublikowanych badaniach uzyskano korzystne wyniki dla próbek aluminiowych. Należy ustalić, czy proponowany sposób realizacji procesu odpowiada rzeczywistemu stopowi, stanowi umocnienia, geometrii, stanowi po obróbce skrawaniem, widmu obciążeń, środowisku oraz kolejnym operacjom. Podstawę do jej zastosowania mogą stanowić istniejące zatwierdzone rysunki lub specyfikacje klienta. Nowe zastosowania mogą przed dopuszczeniem produkcji seryjnej wymagać próbek kontrolnych, próbek odwzorowujących reprezentatywne cechy albo pełnowymiarowych części oraz uzgodnionego planu badań.
GRANICA ZAKRESU DOKUMENTACJI POTWIERDZAJĄCEJ Opublikowane badania wspierają decyzje inżynierskie; nie zatwierdzają programu produkcyjnego ani nie określają ilościowo wzrostu trwałości zmęczeniowej nieprzebadanej części.
Które stopy aluminium i stany umocnienia można kulować?
Wiele stopów przerabianych plastycznie z serii 2xxx, 6xxx i 7xxx, a także niektóre odlewane i kute elementy aluminiowe, może kwalifikować się do kulowania, jeżeli zezwala na to dokumentacja nadrzędna. Przydatności nie można określić wyłącznie na podstawie rodziny stopu. Stan umocnienia określa stan materiału uzyskany w wyniku przesycania, obróbki na zimno, starzenia lub innych procesów i może istotnie wpływać na wytrzymałość, ciągliwość, zachowanie w warunkach korozji naprężeniowej oraz wrażliwość na uszkodzenia powierzchni.
Stany materiału o wysokiej wytrzymałości wymagają szczególnie jednoznacznego planu zapewnienia integralności powierzchni, lecz stopy o niższej wytrzymałości nie są automatycznie łatwe w obróbce. Bardziej miękka powierzchnia może ulegać głębszym wgnieceniom przy zastosowaniu danego przebiegu procesu udarowego, a cienki przekrój może się odkształcić nawet wtedy, gdy materiał jest stosunkowo ciągliwy. Powierzchnie odlewane stwarzają dodatkowe kwestie, takie jak porowatość, stan warstwy powierzchniowej odlewu oraz to, czy powierzchnia krytyczna pozostaje w stanie po odlaniu, czy została obrobiona skrawaniem. W przypadku wyrobów platerowanych należy potwierdzić zgodność procesu z warstwą platerującą i jej funkcją ochrony przed korozją.
Minimalna definicja materiału powinna obejmować stop, stan umocnienia lub inny stan materiału, postać wyrobu, specyfikację materiałową oraz odpowiednie wymagania dotyczące twardości lub wytrzymałości. Jeżeli występuje materiał naprawiany, spawany, poddany obróbce cieplnej lub miejscowej obróbce poprawkowej, należy wskazać go oddzielnie. Dostawca nie może odpowiedzialnie wnioskować o równoważności na podstawie ogólnego określenia takiego jak „aluminium klasy lotniczej”. Każda zmiana stopu, stanu umocnienia, źródła lub technologii wytwarzania materiału bądź geometrii krytycznej powinna uruchomić zatwierdzony proces przeglądu zmiany.
Dlaczego stan powierzchni jest kluczowym kompromisem w przypadku aluminium?
Właściwości zmęczeniowe zależą nie tylko od naprężeń szczątkowych. Chropowata lub uszkodzona powierzchnia może powodować miejscową koncentrację naprężeń i tworzyć miejsce inicjacji pęknięcia. Kulowanie może poprawić jeden z tych aspektów, a jednocześnie pogorszyć drugi. Użyteczne okno procesowe jest zatem obszarem, w którym uzyskuje się stabilny efekt ściskający bez niedopuszczalnej chropowatości, zakładek, naderwań, nadmiernych wgnieceń, wbitych ciał obcych ani zmian wymiarowych.
Stan wejściowy stanowi punkt wyjścia. Ślady obróbki skrawaniem, zadziory, ostre przejścia, uszkodzenia frettingowe, wżery korozyjne i istniejące wcześniej pęknięcia nie zostają w niezawodny sposób „naprawione” przez kulowanie. Zależnie od obowiązującej sposobu realizacji procesu niektóre wady trzeba usunąć, a powierzchnię ponownie skontrolować przed obróbką. Kulowanie powierzchni z poważną wadą może utrudnić późniejszą ocenę wizualną, nie eliminując przy tym mechanizmu leżącego u podstaw uszkodzenia.
W odbiorze końcowym należy stosować pojęcia odnoszące się do wielkości mierzalnych. Zamiast określeń „gładka” lub „bez uszkodzeń” należy zdefiniować odpowiedni parametr i kierunek pomiaru chropowatości, wzorzec oceny wizualnej, metodę mikroskopową, maksymalne wskazanie, tolerancję wymiarową lub zatwierdzony wzorzec porównawczy. Wymagane dowody mogą być różne dla poszczególnych cech. Nie należy zakładać równoważności szerokiej powierzchni, małego promienia przejścia i cienkiej krawędzi tylko dlatego, że podlegają temu samemu nominalnemu wymaganiu intensywności.
| Cecha lub stan | Główna kwestia | Główne aspekty kwalifikacji |
|---|---|---|
| Cienka ścianka, żebro lub kołnierz | Odkształcenie lub lokalna utrata zdolności utrzymania wymiarów | Unieruchomienie, kolejność, okno intensywności i kontrola wymiarów przed procesem oraz po nim |
| Ostra krawędź lub mały promień | Lokalna nadmierna obróbka, uszkodzenie krawędzi i niereprezentatywny kąt uderzenia | Ochrona krawędzi, odbiór promienia i przegląd integralności powierzchni |
| Otwór, kieszeń lub wgłębienie | Zacienienie, odbicia i niestabilny dostęp | Ruch dyszy/części, dokumentacja potwierdzająca pokrycie oraz reprezentatywne miejsca pomiaru intensywności |
| Stan utwardzenia zapewniający wysoką wytrzymałość lub wrażliwy na uszkodzenia | Zwiększenie chropowatości lub uszkodzenie powierzchni może zniweczyć oczekiwaną poprawę trwałości zmęczeniowej | Reprezentatywne próbki lub części, mikroskopia/chropowatość i dowody trwałości |
| Powierzchnia z powłoką, powłoką galwaniczną lub warstwą konwersyjną | Kulowanie może uszkodzić powłokę albo powłoka może zmienić wymaganą kolejność operacji | Zatwierdzona kolejność operacji produkcyjnych, maskowanie i wymagania dotyczące obróbki końcowej |
Tabela 3. Geometria elementu aluminiowego i stan materiału określają zakres kwalifikacji.

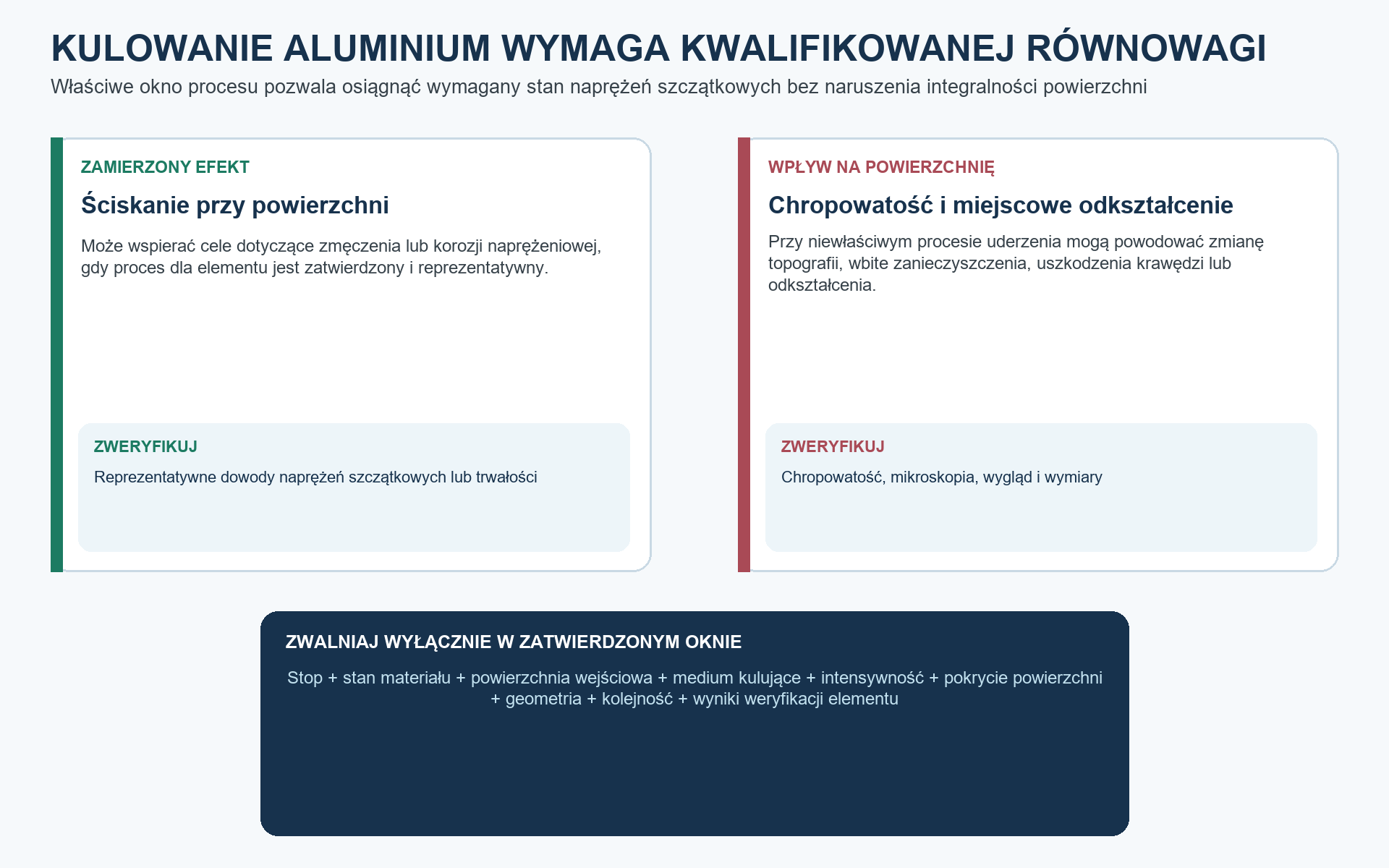

Rysunek 2 przedstawia decyzję nadrzędną przy opracowywaniu procesu dla aluminium. Zamierzony efekt ściskający i jego koszt dla powierzchni należy oceniać łącznie; zatwierdzone okno procesu jest właściwe dla danego stopu, stanu umocnienia, powierzchni początkowej, medium, intensywności, pokrycia, geometrii, kolejności operacji i wymaganych dowodów.
Jak należy kontrolować intensywność, medium, pokrycie powierzchni i ekspozycję?
Intensywność Almena jest znormalizowaną miarą oddziaływania dostarczanego strumienia, wyznaczaną i weryfikowaną przy użyciu odpowiedniej płytki, uchwytu, przyrządu pomiarowego i procedury nasycenia. Nie jest to ciśnienie maszyny, prędkość wirnika ani bezpośredni pomiar naprężeń szczątkowych. W przypadku aluminium określony zakres powinien być kompletny, obejmować typ płytki i być powiązany z reprezentatywnymi położeniami uchwytu. Wyższy wynik nie jest automatycznie lepszy; nadmierna intensywność oddziaływania może wyprowadzić powierzchnię poza zakwalifikowane okno procesu.
Kontrola medium obejmuje dozwoloną rodzinę materiałów, rozmiar nominalny, twardość, kształt, granice zanieczyszczeń i stan podczas użytkowania. Pęknięte, kanciaste, nadwymiarowe lub obce cząstki mogą powodować miejscowe uszkodzenia, nawet jeśli uśredniony zapis procesu wydaje się akceptowalny. Zgodność medium również ma znaczenie, gdy zanieczyszczenie żelazem mogłoby wpływać na odporność korozyjną lub późniejsze wykończenie. Obowiązująca specyfikacja i wymagania klienta określają dozwolone medium; zamiana gęstości lub rozmiaru wymaga przeglądu technicznego, a nie kierowania się intuicją.
Pokrycie powierzchni i ekspozycja pozostają odrębne od intensywności. Pokrycie powierzchni pozwala ocenić, czy na wskazanej powierzchni uzyskano wymagane nakładanie się śladów uderzeń. Dodatkowa ekspozycja, czasami wyrażana jako wielokrotność ekspozycji po uzyskaniu początkowego pełnego pokrycia, musi być zgodna z rysunkiem lub zatwierdzonym procesem. Większa ekspozycja nie stanowi zabezpieczenia pozbawionego skutków ubocznych w przypadku aluminium, ponieważ chropowatość, deformacja i odkształcenie mogą nadal narastać. Ruch, kąt, odległość roboczą, maskowanie, dostęp i odbicie medium trzeba kontrolować tak, aby zapisana dokumentacja potwierdzająca była reprezentatywna dla miejsc krytycznych.
| Kontrola | Co wykazuje | Czego nie wykazuje |
|---|---|---|
| Intensywność Almena | Znormalizowana miara oddziaływania strumienia medium w określonym punkcie kontrolnym | Naprężenia szczątkowe, chropowatość lub trwałość zmęczeniowa części aluminiowej |
| Pokrycie powierzchni | Zakres widocznego nakładania się śladów uderzeń na określonej powierzchni, ustalony zgodnie z zatwierdzoną metodą | Prawidłowa intensywność lub dopuszczalny stan powierzchni. |
| Kontrola medium | Zgodność rodzaju, wielkości, kształtu, twardości, czystości i stanu medium | Że każda cecha krytyczna została poddana zamierzonej obróbce |
| Kontrola części | Określone kryteria akceptacji geometrii, wyglądu, chropowatości lub wad | Trwałość, chyba że kontrola jest powiązana z zatwierdzonymi dowodami |
| Badania kwalifikacyjne | Osiągi lub integralność w odniesieniu do reprezentowanego materiału, geometrii i sposobu realizacji procesu | Automatyczne zatwierdzenie innych stopów, stanów umocnienia lub konfiguracji |
Tabela 2. Środki kontroli procesu i wyniki uzyskane na elemencie wymagają oddzielnych dowodów.
BRAK DOPUSZCZENIA NA PODSTAWIE JEDNEJ LICZBY Zgodny wynik pomiaru Almena sam w sobie nie stanowi podstawy do dopuszczenia części aluminiowej. Pokrycie, medium, sposób realizacji procesu, stan powierzchni, geometria oraz wymagana dokumentacja kwalifikacyjna pozostają odrębnymi przedmiotami nadzoru.
Jak cienkie ścianki, krawędzie, otwory i złożona geometria wpływają na ryzyko?
Cienkie ścianki, żebra i kołnierze mogą się odkształcać, ponieważ warstwa objęta odkształceniem plastycznym nie jest symetrycznie zrównoważona w przekroju. Nawet niewielkie zmiany kształtu mogą mieć znaczenie dla powierzchni uszczelniających, konturów aerodynamicznych, pasowań lub naddatków na późniejszą obróbkę skrawaniem. Podczas opracowywania procesu należy określić wymiary krytyczne przed kulowaniem, zdecydować, czy dopuszczalne jest ograniczenie swobody odkształceń części, oraz zmierzyć je na właściwym etapie procesu. Prostowanie po kulowaniu nie jest automatycznie dopuszczalne, ponieważ może zmienić zamierzony stan naprężeń.
Krawędzie i małe promienie wymagają kontrolowanego kierowania uderzeń. Strumień odpowiedni dla szerokiej powierzchni może uderzać w krawędź z wielu kierunków lub wytworzyć warunki lokalne, których nie odzwierciedla nominalny uchwyt. Otwory, kieszenie i wąskie zaokrąglenia powodują zacienienie i odbicia. Uzyskanie widocznego pokrycia na łatwo dostępnej powierzchni nie dowodzi, że zagłębiona strefa krytyczna pod względem zmęczenia została poddana zakwalifikowanej obróbce.
Rozwiązanie stanowi problem projektowania procesu, a nie zachętę do kompensowania go przez niekontrolowane wydłużanie czasu. Konieczne mogą być reprezentatywne uchwyty, dysze, lance, przyrządy mocujące lub ruch robota, wraz z maskowaniem i weryfikacją. Przegląd wykonalności powinien wskazywać, które elementy geometrii można obrabiać i kontrolować, które wymagają prac rozwojowych, a których nie można zaakceptować przy dostępnych urządzeniach lub dokumentacji potwierdzającej.
ZASADA DOTYCZĄCA GEOMETRII Jeśli do krytycznego elementu nie można dotrzeć, odwzorować go i poddać kontroli, proces nie jest jeszcze zakwalifikowany — niezależnie od wyniku uzyskanego w łatwo dostępnym miejscu pomiaru Almena.
Jaką kolejność operacji produkcyjnych należy zastosować w odniesieniu do kulowania?
Kolejność operacji może decydować o zachowaniu zamierzonego efektu. Usuwanie materiału po kulowaniu może usunąć część lub całość warstwy zmienionej przez proces. Oddziaływanie cieplne może powodować relaksację naprężeń szczątkowych zależnie od stopu, stanu umocnienia, temperatury i czasu. Kształtowanie, prostowanie, miejscowe wygładzanie i intensywna obróbka wykończeniowa mogą zmienić rozkład naprężeń lub usunąć stan uzyskany w wyniku obróbki. Dlatego rysunek lub zatwierdzony przebieg procesu powinien określać, kiedy wykonuje się kulowanie względem końcowej obróbki skrawaniem, obróbki cieplnej, korekcji wymiarowej i wykończenia powierzchni.
Czyszczenie, nakładanie powłok konwersyjnych, anodowanie, nakładanie powłok galwanicznych, malowanie lub inne operacje ochrony przed korozją również wymagają zatwierdzonej kolejności. Kulowanie istniejącej powłoki może ją spękać lub usunąć; późniejsza obróbka może ujawnić zanieczyszczenie albo zmienić kryteria akceptacji powierzchni. Granice maskowania muszą chronić obszary wyłączone z obróbki bez tworzenia niezamierzonych stref przejściowych. Przed dalszymi operacjami należy sprawdzić usunięcie medium z otworów i wnęk.
Naprawy wymagają takiej samej dyscypliny. Jeśli po kulowaniu wykonuje się wygładzanie lub usuwanie korozji, pierwotna obróbka może już nie odpowiadać stanowi naprawionego obszaru. Ponowne kulowanie nie jest dozwolone automatycznie, ponieważ znaczenie mają skumulowana ekspozycja i lokalna historia powierzchni. Jednostka odpowiedzialna za konstrukcję lub obsługę techniczną powinna określić kolejność naprawy, dopuszczalne usunięcie materiału, kontrolę, ponowną obróbkę i końcowe zapisy potwierdzające odbiór.
Jak kwalifikuje się proces kulowania aluminium?
Kwalifikację rozpoczyna się od pisemnego określenia jej zakresu: materiału i stanu jego umocnienia, geometrii, strefy krytycznej, celu, początkowego stanu powierzchni, kolejności procesu, wymaganych norm oraz jednostki uprawnionej do akceptacji. Następnie w ramach przeglądu ryzyka wskazuje się wyniki, które trzeba wykazać. Mogą one obejmować mapowanie intensywności Almena, pokrycie powierzchni, chropowatość, integralność powierzchni ocenianą wizualnie lub mikroskopowo, wymiary, profil naprężeń szczątkowych, zgodność pod względem korozyjnym albo trwałość. Nie każda część wymaga wszystkich badań, lecz każde pominięcie należy uzasadnić na podstawie właściwej dokumentacji potwierdzającej.
W próbach podczas opracowywania procesu należy stosować reprezentatywne próbki, próbki odwzorowujące cechy lub części oraz docelowe medium i konfigurację urządzeń. Dane powinny obejmować więcej niż wybrany punkt środkowy, aby można było zrozumieć użyteczne okno procesu i granice występowania niezgodności. Pomiary muszą być identyfikowalne z konfiguracją próby. Jeżeli próbka nie może odwzorować kąta uderzenia, podparcia, grubości przekroju lub dostępu występującego na części, ograniczenie to należy zapisać i uwzględnić za pomocą bardziej reprezentatywnych wyników.
Po zatwierdzeniu należy zamrozić zatwierdzony zestaw parametrów oraz środki nadzoru zapewniające jego odtwarzalność: urządzenie, medium, uchwyt, dysze lub koło rzutowe, ruch, maskowanie, kolejność obróbki, miejsca weryfikacji, metodę kontroli i plan reakcji. Należy określić, które zmiany wymagają przeglądu, ponownego opracowania procesu lub zatwierdzenia przez klienta. Zgodność produkcji seryjnej oznacza odtwarzanie zatwierdzonego procesu, a nie regulowanie nastaw do chwili, gdy pojedynczy pomiar da wynik pozytywny.
| Etap | Działanie kontrolowane | Dowody wymagane do dopuszczenia |
|---|---|---|
| 1. Zdefiniowanie | Potwierdź stop, stan umocnienia, wersję rysunku, cel, strefy obróbki i maskowania oraz dalszy przebieg procesu | Kompletne wymaganie techniczne i macierz odpowiedzialności |
| 2. Wstępna ocena | Sprawdzić stan powierzchni, cienkie cechy, krawędzie, otwory, ryzyko odkształcenia, dostęp i ograniczenia dotyczące zanieczyszczeń | Zapis oceny wykonalności i lista kwestii otwartych |
| 3. Opracowanie | Wybierz dozwoloną rodzaj medium i kontrolowane okno procesu; wyznacz reprezentatywne położenia płytek Almena oraz ruch części | Podstawa wyznaczania nasycenia/intensywności, mapa ustawień i projekt instrukcji roboczej |
| 4. Próba | Próbki lub części reprezentatywne dla procesu, poddane docelowej sekwencji produkcyjnej | Identyfikowalne dane z prób i zachowane nastawy |
| 5. Weryfikacja | Zmierzyć wymagane właściwości powierzchniowe, wymiarowe, naprężeń szczątkowych lub użytkowe | Zatwierdzony raport z kontroli i kwalifikacji |
| 6. Zatwierdzenie konfiguracji procesu | Zatwierdzić program procesu, monitorowanie, częstotliwość weryfikacji, plan reakcji i czynniki uruchamiające procedurę nadzoru nad zmianami | Instrukcja produkcyjna, zapisy i uprawnienia do zatwierdzania |
Tabela 4. Kwalifikacja przekształca wymaganie dotyczące aluminium w kontrolowany proces produkcyjny.

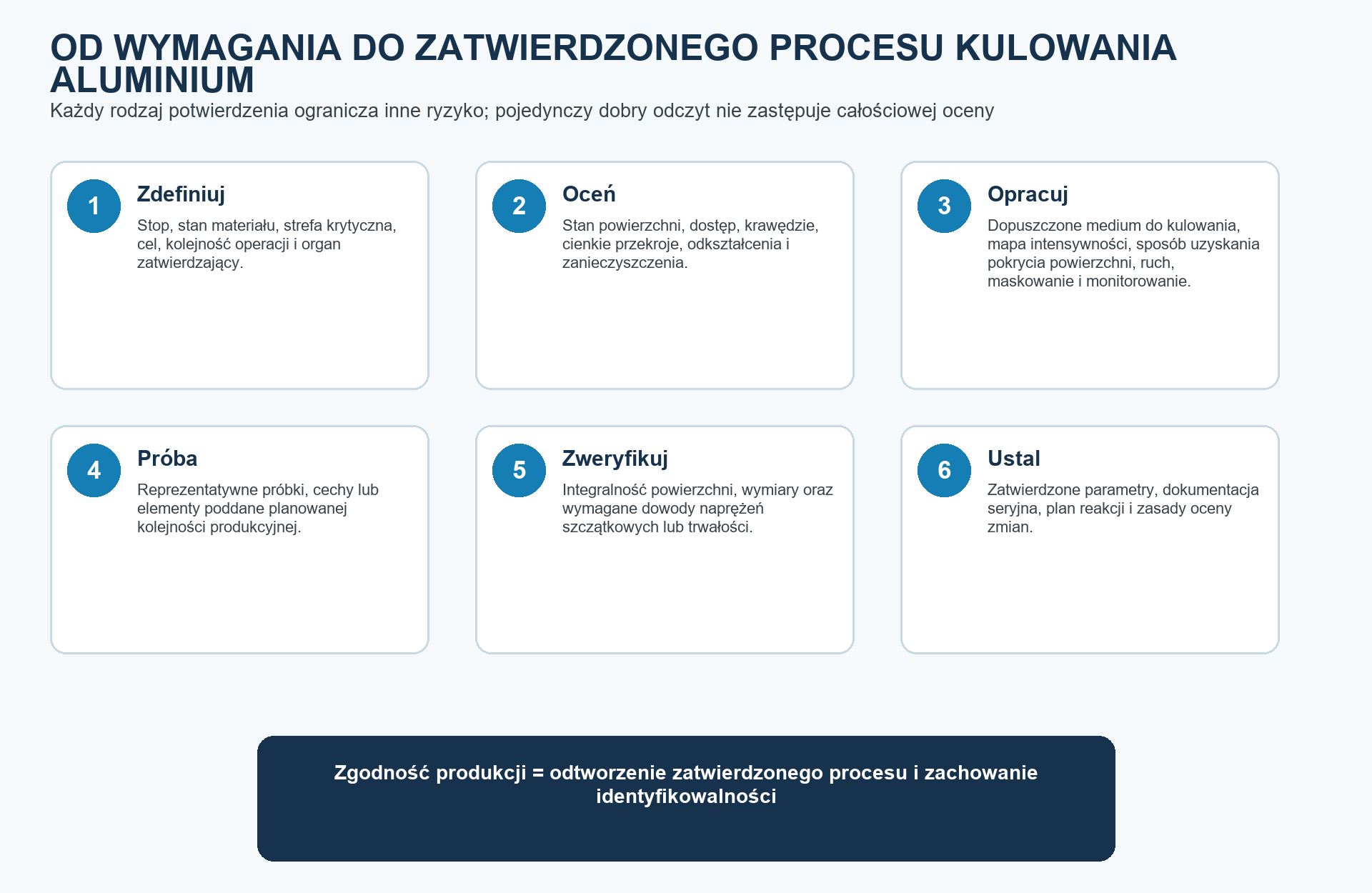

Rysunek 3 przekształca kwalifikację w sześć etapów podlegających audytowi. Produkcja rozpoczyna się dopiero po skompletowaniu wymagań, wstępnej ocenie ryzyka, opracowaniu procesu, zweryfikowaniu reprezentatywnych prób oraz zatwierdzeniu zestawu parametrów i zasad nadzoru nad zmianami.
Co należy skontrolować po kulowaniu aluminium?
Dokumentację produkcyjną tworzą zwykle przede wszystkim zapisy procesu: identyfikacja urządzenia i programu procesu, weryfikacja medium, weryfikacja intensywności w wymaganych miejscach i z wymaganą częstotliwością, zapis pokrycia powierzchni lub ekspozycji, identyfikowalność operatora albo systemu oraz wszelkie alarmy w trakcie procesu. Zapisy te wykazują przestrzeganie zatwierdzonej sposobu realizacji procesu. Powinny wskazywać obowiązujące rewizje rysunku i specyfikacji, aby można było powiązać świadectwo z rzeczywistym wymaganiem.
Odbiór części zależy od planu postępowania z ryzykiem. Kontrola wzrokowa może ujawnić poważne uszkodzenia lub nieobrobione obszary, lecz subtelne zawalcowania, naderwania lub wbite cząstki mogą wymagać zastosowania powiększenia albo innej zatwierdzonej metody. Pomiar chropowatości musi określać parametr, przyrząd, filtr lub długość odcięcia, kierunek i miejsce. Kontrola wymiarowa powinna koncentrować się na cechach podatnych na odkształcenia i być wykonywana na etapie określonym przez dział inżynieryjny.
Pomiary naprężeń szczątkowych ani badania zmęczeniowe nie zastępują rutynowo prawidłowego sterowania procesem. Są to narzędzia stosowane celowo, gdy plan kwalifikacji, ocena zmiany lub badanie przyczyny problemu wymaga bezpośredniego potwierdzenia. Jeśli się je stosuje, przed rozpoczęciem badań należy uzgodnić metodę, rozdzielczość w funkcji głębokości, miejsce, przygotowanie próbki i kryteria akceptacji. Korzystna wartość średnia nie powinna przesłaniać szkodliwego lokalnego stanu powierzchni w rzeczywistej cesze krytycznej.
Jakie normy są powszechnie stosowane przy kulowaniu aluminium?
SAE AMS2430 jest powszechnie stosowaną specyfikacją procesu kulowania w lotnictwie, a jej publicznie dostępny zakres obejmuje stopy aluminium. SAE AMS2432 dotyczy kulowania monitorowanego komputerowo. SAE ARP7488 zawiera wytyczne dotyczące projektowania i kontroli procesu, gdy przywołano AMS2430 lub AMS2432. SAE AMS2431 obejmuje ogólne wymagania dotyczące medium do kulowania. SAE J442 i J443 określają narzędzia i procedury stosowane do wyznaczania i weryfikacji intensywności kulowania, natomiast SAE J2277 dotyczy wyznaczania pokrycia.
Dokumenty te pełnią różne funkcje. Specyfikacja medium nie określa kompletnej ścieżki odbioru elementu, a ogólna zalecana praktyka nie zastępuje specyfikacji procesu powołanej w umowie. Dokumenty klienta, producenta OEM, głównego wykonawcy lotniczego, instytucji obronnej lub stacji naprawczej mogą wprowadzać dodatkowe ograniczenia, zatwierdzenia, wymagania audytowe lub kontrolę rewizji. Wymagania wynikające z zamówienia zakupu i rysunku, przekazane w łańcuchu dostaw, należy przeglądać jako powiązany zestaw.
Status rewizji również wymaga dyscypliny. Aktualna rewizja wydawcy może się różnić od rewizji ustalonej w zatwierdzonym rysunku lub kwalifikacji. Niejawna aktualizacja instrukcji roboczej może naruszyć nadzór nad konfiguracją, ale błędem może być również nawykowe stosowanie nieaktualnego dokumentu. Należy zapisać obowiązującą rewizję, wskazać późniejsze rewizje wydawcy, ocenić różnice i uzyskać uprawnione zatwierdzenie przed zmianą podstawy produkcji.
Jakie informacje należy przesłać wraz z zapytaniem ofertowym dotyczącym kulowania aluminium?
Dobrze przygotowane zapytanie opiera się na nadzorowanym rysunku i wszystkich przywołanych specyfikacjach. Należy podać stop, postać wyrobu, stan umocnienia, wymiary i masę części, planowaną liczbę części oraz oczekiwany harmonogram dostaw. Strefy obróbki i maskowania trzeba wyraźnie oznaczyć, uwzględniając otwory, gwinty, krawędzie, powierzchnie uszczelniające i granice stref przejściowych. Należy podać pełny zakres intensywności i typ płytki Almena, wymaganie dotyczące pokrycia powierzchni lub ekspozycji, ograniczenia dotyczące medium oraz wszelkie zatwierdzone przez klienta wymagania wobec wykonawcy procesu.
Należy podać stan wyrobu w chwili odbioru i planowaną kolejność operacji po kulowaniu. Dostawca musi znać wcześniejszą obróbkę skrawaniem, obróbkę cieplną, spawanie, naprawy, anodowanie, nakładanie powłoki konwersyjnej, powlekanie galwaniczne lub inne wykończenie. Należy określić kryteria odbioru powierzchni w stanie wejściowym i końcowym, wymiary krytyczne, granice odkształcenia, ograniczenia dotyczące czyszczenia i pakowania, metody kontroli, zakres kwalifikacji, wymagania dotyczące pierwszej sztuki oraz zapisy wymagane przy dostawie.
Jeśli którykolwiek element nie został rozstrzygnięty, należy oznaczyć go jako kwestię inżynieryjną, zamiast pozostawiać niejednoznaczną instrukcję. SP Center może ocenić możliwość wykonania, dostęp, maskowanie, miejsca pomiaru, zakres prób i dokumentację, lecz jednostka odpowiedzialna za projekt musi zatwierdzić zmiany wymagań dotyczących części. Rysunek i odniesienia do dokumentów procesu należy przesłać na adres [email protected] lub zadzwonić pod numer +48 519 772 773 w celu przeprowadzenia oceny wykonalności.
| Pozycja w zapytaniu ofertowym / na rysunku | Jednoznaczne informacje, które należy przekazać | Niejednoznaczność, której należy unikać |
|---|---|---|
| Materiał | Dokładny stop, postać wyrobu, stan po obróbce cieplnej lub inny stan materiału oraz obowiązująca specyfikacja materiałowa | Część aluminiowa |
| Strefa obróbki | Oznaczone powierzchnie, granice, otwory, gwinty, krawędzie i obszary przeznaczone do maskowania | Kulować na całej powierzchni |
| Wymaganie procesowe | Zakres intensywności wraz z typem płytki, pokryciem/ekspozycją, ograniczeniami dotyczącymi medium i przywołanym wydaniem | Lekkie kulowanie |
| Akceptacja powierzchni | Wejściowe i końcowe granice chropowatości, wyglądu i wad oraz metoda kontroli | Brak widocznych uszkodzeń |
| Geometria | Wymiary krytyczne, granice odkształcenia, ograniczenia dotyczące zamocowania i etap kontroli | Zachowanie wymiarów |
| Kolejność operacji i zapisy | Wymagania dotyczące czyszczenia, kolejności nakładania powłok i obróbki cieplnej, kwalifikacji, certyfikatu oraz identyfikowalności | Standardowa dokumentacja |
Tabela 5. Kompletne zapytanie ofertowe zapobiega przyjmowaniu założeń dotyczących materiału, strefy, kryteriów odbioru i kolejności operacji.
NAJSZYBSZA OCENA WYKONALNOŚCI Prześlij oznaczenie wydania rysunku, stop i stan utwardzenia, zaznaczone strefy obróbki/maskowania, pełne wymagania dotyczące intensywności i pokrycia, kolejność operacji, ilość oraz wymaganą dokumentację potwierdzającą.
Kiedy nie należy jeszcze zatwierdzać procesu kulowania aluminium?
Nie dopuszczaj procesu, gdy wymaganie ogranicza się do stwierdzenia „kulować aluminium” albo gdy intensywność podano bez typu płytki, strefy obróbki lub pokrycia. Wstrzymaj działania, gdy nie można uzyskać dostępu do cechy krytycznej lub jej skontrolować, gdy ograniczenie dotyczące medium jest sprzeczne z dostępnym wyposażeniem albo gdy powierzchnia wejściowa ma wady niedopuszczone przez nadrzędną dokumentację procesu. Założenie przyjęte do wyceny nie powinno w sposób niejawny stawać się zatwierdzeniem inżynierskim.
Dalsze prace rozwojowe są potrzebne również wtedy, gdy nie określono granic odbioru dotyczących odkształceń cienkich przekrojów, końcowej chropowatości, zgodności z powłoką lub łącznej ekspozycji wynikającej z ponownego kulowania. Jeśli proponowana część różni się istotnie od konfiguracji, której dotyczą istniejące dowody, należy ocenić równoważność. Pomyślna kontrola Almena na dogodnie usytuowanym uchwycie nie rozstrzyga ryzyka związanego z nieodwzorowaną geometrią ani integralnością powierzchni.
Właściwą reakcją jest udokumentowanie luki, wskazanie podmiotu odpowiedzialnego za decyzję i uzgodnienie dokumentacji potwierdzającej niezbędnej do jej usunięcia. Może ona obejmować doprecyzowany rysunek, zatwierdzone odstępstwo, reprezentatywną próbę, dodatkową kontrolę lub kwalifikację właściwości użytkowych. Wstrzymanie dopuszczenia na tym etapie jest przejawem kontroli procesu, a nie niepowodzeniem; zapobiega maskowaniu niezakwalifikowanego wyniku badania elementu przez pozornie zgodny zapis.
- Gatunek stopu, jego stan umocnienia lub postać wyrobu są nieznane albo niezgodne z rysunkiem.
- Granice obróbki i maskowania oraz cechy krytyczne nie są zdefiniowane.
- Wymaganie dotyczące żądanej intensywności, typu płytki, pokrycia powierzchni lub medium jest niekompletne.
- Brakuje kryteriów akceptacji integralności powierzchni, chropowatości lub odkształcenia mimo zidentyfikowanego ryzyka.
- Nakładanie powłoki, naprawa, operacja cieplna lub usuwanie materiału mogą zmienić obrobioną warstwę.
- Dowody dotyczą innego materiału, innej geometrii lub innej kolejności operacji produkcyjnych, a równoważność nie została zatwierdzona.
Jakie są powszechne mity dotyczące kulowania aluminium?
MIT: aluminium jest zbyt miękkie, aby poddawać je kulowaniu. Korekta: wiele elementów ze stopów aluminium można kulować, lecz zakwalifikowane okno procesowe musi chronić rzeczywistą powierzchnię i geometrię.
MIT: niższe ciśnienie maszyny automatycznie czyni proces bezpiecznym. Korekta: ciśnienie jest tylko jednym z parametrów wejściowych; znaczenie mają również uzyskana intensywność, medium, geometria, kąt, ekspozycja i reakcja części.
MIT: jeżeli intensywność Almena mieści się w zakresie, część aluminiowa jest zgodna. Korekta: intensywność nie potwierdza pokrycia powierzchni, chropowatości, lokalnych uszkodzeń, odkształcenia, naprężeń szczątkowych ani właściwości zmęczeniowych.
MIT: pokrycie 200% jest zawsze lepsze niż pokrycie 100%. Korekta: dodatkowa ekspozycja musi być określona i zakwalifikowana; większa liczba uderzeń może zwiększyć chropowatość lub odkształcenie.
MIT: kulowanie usuwa rysy i wżery korozyjne. Korekta: poważne wady istniejące przed obróbką wymagają zatwierdzonego procesu ich usunięcia i kontroli; kulowanie nie usuwa wad.
MIT: opublikowane wartości poprawy trwałości zmęczeniowej można zastosować do każdej części aluminiowej. Korekta: wyniki badań odnoszą się do badanego stopu, geometrii, powierzchni, procesu i obciążenia oraz nie stanowią uniwersalnych dopuszczalnych wartości projektowych.
Często zadawane pytania o kulowanie aluminium
Czy aluminium 6061-T6 można kulować?
Może to być rozwiązanie brane pod uwagę, jeżeli zezwala na nie rysunek lub zatwierdzony sposób realizacji procesu. Proces nadal wymaga kontroli stopu i stanu umocnienia cieplnego, geometrii, początkowego wykończenia powierzchni, medium do kulowania, intensywności, pokrycia, kryteriów akceptacji powierzchni oraz odkształceń.
Czy aluminium 7075 można kulować?
Tak, istnieją zakwalifikowane procesy kulowania stopów serii 7xxx. Stany materiału o wysokiej wytrzymałości wymagają starannej oceny integralności powierzchni, korozji i kolejności operacji; nie wolno kopiować zatwierdzonych nastaw procesu z części wykonanej w innym stanie materiału ani z innego elementu.
Czy aluminium 2024 można kulować?
Tak, stop aluminium 2024 był poddawany kulowaniu w zastosowaniach lotniczych i w opublikowanych badaniach. Dopuszczenie do produkcji musi jednak nadal odbywać się zgodnie z przywołanym rysunkiem, specyfikacją, zatwierdzonym procesem i reprezentatywnymi wynikami.
Czy kulowanie zwiększa twardość aluminium?
Uderzenia odkształcają plastycznie warstwę przypowierzchniową i mogą zmieniać miejscową twardość, jednak utwardzenie powierzchni nie stanowi kompletnego ani uniwersalnego kryterium odbioru. Kulowanie jest zwykle kontrolowane pod kątem celów związanych z naprężeniami szczątkowymi i trwałością.
Czy kulowanie zwiększa chropowatość aluminium?
Tak. Wielkość efektu zależy od początkowego stanu powierzchni, stopu i stanu umocnienia cieplnego, medium do kulowania, intensywności, kąta oraz ekspozycji. Jeżeli ma to znaczenie, należy określić zatwierdzoną graniczną wartość chropowatości i integralności powierzchni.
Czy kulowanie może odkształcić cienkie części aluminiowe?
Tak. Cienkie ścianki, żebra, kołnierze i niesymetrycznie obrabiane obszary mogą się odkształcać. Kwalifikacja powinna obejmować wymiary krytyczne, zasady podparcia i unieruchomienia, kolejność operacji oraz kontrolę przed procesem i po nim.
Jakiego medium używa się do kulowania aluminium?
Dopuszczone medium wynika z nadrzędnej specyfikacji i zatwierdzonego procesu. Znaczenie mają typ, rozmiar, twardość, kształt, czystość i graniczne poziomy zanieczyszczeń; części aluminiowe nie wymagają automatycznie stosowania śrutu aluminiowego.
Czy kulowanie wykonuje się przed anodowaniem czy po nim?
Należy określić kolejność operacji. Kulowanie istniejącego wykończenia powierzchni może je uszkodzić, natomiast późniejsze czyszczenie lub wykańczanie może powodować inne wymagania dotyczące zgodności. Należy postępować zgodnie z zatwierdzonym rysunkiem i dokumentacją procesu.
Czy aluminiową część po kulowaniu można ponownie kulować po naprawie?
Tylko wtedy, gdy zezwala na to jednostka uprawniona do zatwierdzania napraw. Przed ponownym kulowaniem należy przeanalizować usunięcie materiału, skumulowaną ekspozycję, geometrię, stan powierzchni oraz zachowany stan naprężeń.
Jak poprosić o wycenę kulowania aluminium?
Prześlij rysunek wraz z numerem rewizji, gatunek stopu i stan umocnienia, wymiary i liczbę części, zaznaczone strefy obróbki i maskowania, pełne wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące medium, kolejność operacji produkcyjnych, zakres kontroli i kwalifikacji oraz wymagane zapisy. Zadzwoń do SP Center pod numer +48 519 772 773.
Najważniejsze wnioski
- Aluminium można poddawać kulowaniu, lecz zatwierdzone okno procesu jest właściwe dla określonego stopu, stanu umocnienia, geometrii i przebiegu procesu.
- Celem inżynieryjnym jest uzyskanie korzystnego efektu w elemencie, a nie możliwie najwyższej intensywności lub ekspozycji.
- Intensywność Almena, pokrycie, medium, integralność powierzchni elementu, geometria i właściwości użytkowe wymagają odrębnych dowodów.
- Przed dopuszczeniem należy ocenić wady i chropowatość w stanie wejściowym, cienkie przekroje, krawędzie, otwory oraz późniejsze operacje.
- Opublikowane badania wspierają podejmowanie decyzji, lecz nie dostarczają uniwersalnych programów produkcyjnych ani mnożników trwałości zmęczeniowej.
- Kompletne zapytanie ofertowe określa stan materiału, strefy, intensywność, pokrycie, ograniczenia dotyczące medium, kolejność operacji oraz dokumentację potwierdzającą spełnienie kryteriów odbioru.
- SP Center może przeprowadzić ocenę wykonalności kulowania aluminium. Kontakt: +48 519 772 773.
