Verfestigungsstrahlen von Aluminiumbauteilen

Wie Werkstoffzustand, Oberflächenintegrität, Geometrie und Fertigungsfolge ein belastbares Prozessfenster bestimmen

Aluminiumbauteile können verfestigungsgestrahlt werden, um einen günstigen oberflächennahen Druckeigenspannungszustand zu erzeugen. Die Route muss jedoch für Legierung, Wärmebehandlungszustand, Geometrie, Eingangsoberfläche und nachfolgende Fertigungsschritte qualifiziert sein. Ungeeignete oder verunreinigte Strahlmittel, übermäßige Intensität, zu lange Beaufschlagung, schlechter Zugang oder unkontrollierte Aufrauung können den beabsichtigten Nutzen aufheben. Almen-Intensität und Bedeckungsgrad allein geben das Bauteil nicht frei.

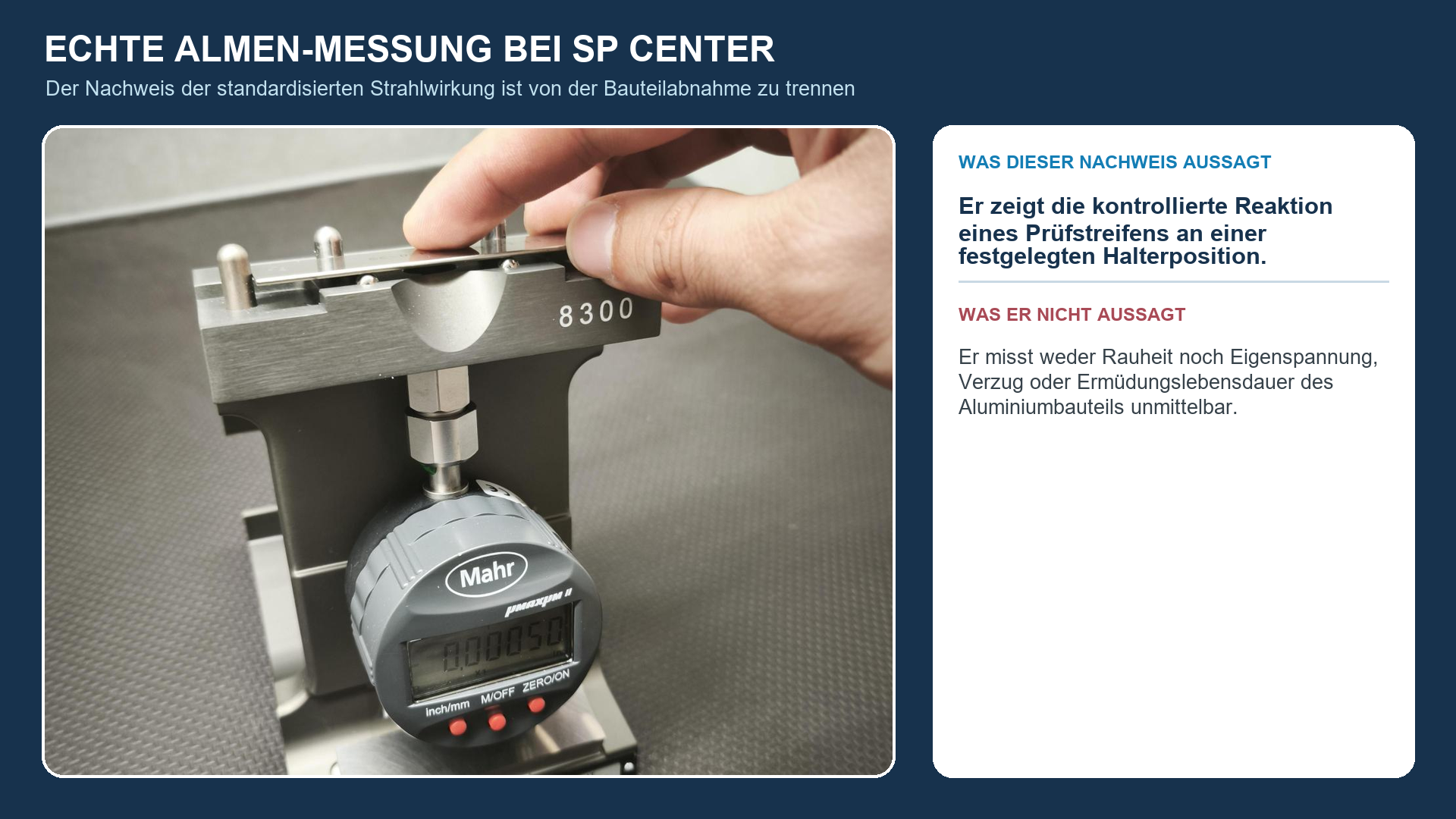

Abbildung 1. Die Almen-Verifizierung beschreibt die standardisierte Strahlwirkung; für das Aluminiumbauteil sind Oberflächen- und Maßabnahme gesondert nachzuweisen.

Kann Aluminium verfestigungsgestrahlt werden?

Ja, wenn Zeichnung, Spezifikation oder eine genehmigte technische Route kontrolliertes Verfestigungsstrahlen (Shot Peening) aufrufen. Wiederholte Partikeleinschläge verformen eine dünne Randschicht plastisch; die Behinderung dieser Dehnung durch den darunterliegenden Werkstoff kann Druckeigenspannungen nahe der bearbeiteten Oberfläche erzeugen. Ziel ist die Verbesserung der Randschicht und nicht Reinigung, Materialabtrag oder kosmetische Bearbeitung.

„Verfestigungsstrahlen von Aluminium“ bezeichnet normalerweise die Bearbeitung eines Aluminiumbauteils. Daraus folgt nicht, dass Aluminiumstrahlmittel erforderlich sind. Zulässige Strahlmittelart und Betriebszustand ergeben sich aus Spezifikation und qualifizierter Route.

Warum sind Legierung und Wärmebehandlungszustand entscheidend?

Aluminium ist kein einheitlicher Werkstoffzustand. Blech, Strangpressprofil, Schmiedeteil und Gussteil können ebenso unterschiedlich reagieren wie Zustände nach Lösungsglühen, Kaltverformung und Auslagerung. Dicke, Mikrostruktur, Bearbeitungshistorie, Plattierung, Reparaturzustand und Einsatzumgebung beeinflussen das Verhältnis zwischen Druckeigenspannungswirkung und Oberflächenveränderung. Eine Route darf nicht allein aufgrund einer ähnlichen Legierungsbezeichnung übertragen werden.

Technische Frage	Erforderliche Angabe	Bedeutung für Aluminium
Welcher Werkstoff liegt vor?	Legierung, Wärmebehandlungszustand, Produktform und Werkstoffspezifikation	Unterschiedliche Zustände können auf dieselbe Strahlroute verschieden reagieren
Wo liegt der kritische Bereich?	Bearbeitungsgrenzen, Verrundungen, Bohrungen, Kanten, dünne Bereiche und Ausschlüsse	Zugang, Rückprall und Kanteneffekte verändern die lokale Behandlung
Wie ist die Eingangsoberfläche?	Bearbeitungsroute, Rauheit, Fehler, Beschichtungszustand und Sauberkeit	Verfestigungsstrahlen entfernt keine unzulässigen Risse, Überlappungen, Narben oder Verunreinigungen
Welches Ziel ist freigegeben?	Ermüdung, Beständigkeit gegen Spannungsrisskorrosion, Prozessgleichwertigkeit oder anderer genehmigter Zweck	Das Ziel bestimmt Qualifizierung und Abnahmekriterien
Welche Schritte folgen?	Bearbeitung, thermischer Prozess, Anodisieren, Beschichten, Reparatur oder Montage	Spätere Schritte können die behandelte Schicht entfernen oder entspannen

Tabelle 1. Die Bearbeitung beginnt mit einer vollständigen Definition von Werkstoff, Merkmal, Oberfläche, Ziel und Fertigungsfolge.

Was verändert sich an der Aluminiumoberfläche?

Jeder zulässige Partikeleinschlag erzeugt eine kleine Vertiefung und lokale plastische Verformung. Überlappende Einschläge können den geforderten Randschichtzustand erzeugen, verändern aber auch die Topografie. Rauheit kann zunehmen, Fremdmaterial kann eingebettet werden und ungeeignete Partikel oder Prozessschärfe können Falten, Risse oder übermäßige Eindrücke verursachen. Dünne Merkmale können sich verformen; kleine Radien und Kanten reagieren anders als breite, frei zugängliche Flächen.

Verfestigungsstrahlen beseitigt keine unzulässigen Risse, Überlappungen, Korrosionsnarben, Grate oder Bearbeitungsfehler. Der Eingangszustand muss vor der Bearbeitung die maßgebenden Anforderungen erfüllen. Erforderliche Reparaturen oder Fehlerbeseitigungen sind hinsichtlich Geometrie und nachfolgender Strahlroute zu bewerten.

Welche Geometrien benötigen besondere Aufmerksamkeit?

Merkmal oder Zustand	Hauptrisiko	Qualifizierungsschwerpunkt
Dünne Wand, Rippe oder Flansch	Verformung oder Verlust der Maßhaltigkeit	Regeln zur Fixierung, Fertigungsfolge, Prozessfenster und Maßprüfung vor und nach der Bearbeitung
Scharfe Kante oder kleiner Radius	Lokale Überbeanspruchung, Kantenschaden oder nicht repräsentativer Auftreffwinkel	Kantenschutz, Radiusabnahme und Bewertung der Oberflächenintegrität
Bohrung, Tasche oder Vertiefung	Abschattung, Rückprall und ungleichmäßiger Zugang	Düsen- oder Bauteilbewegung, Bedeckungsgrad und repräsentative Intensitätspositionen
Hochfester oder schädigungsempfindlicher Zustand	Aufrauung oder lokale Schädigung kann den beabsichtigten Nutzen aufzehren	Repräsentative Bauteile oder Proben, Oberflächenprüfung und geforderte Validierung
Fertig bearbeitete oder konversionsbehandelte Oberfläche	Strahlen kann die Oberfläche schädigen oder die freigegebene Reihenfolge verändern	Fertigungsfolge, Maskierung und Nachbehandlung

Tabelle 2. Geometrie und Werkstoffzustand bestimmen die wichtigsten Qualifizierungs- und Prüfungsrisiken.

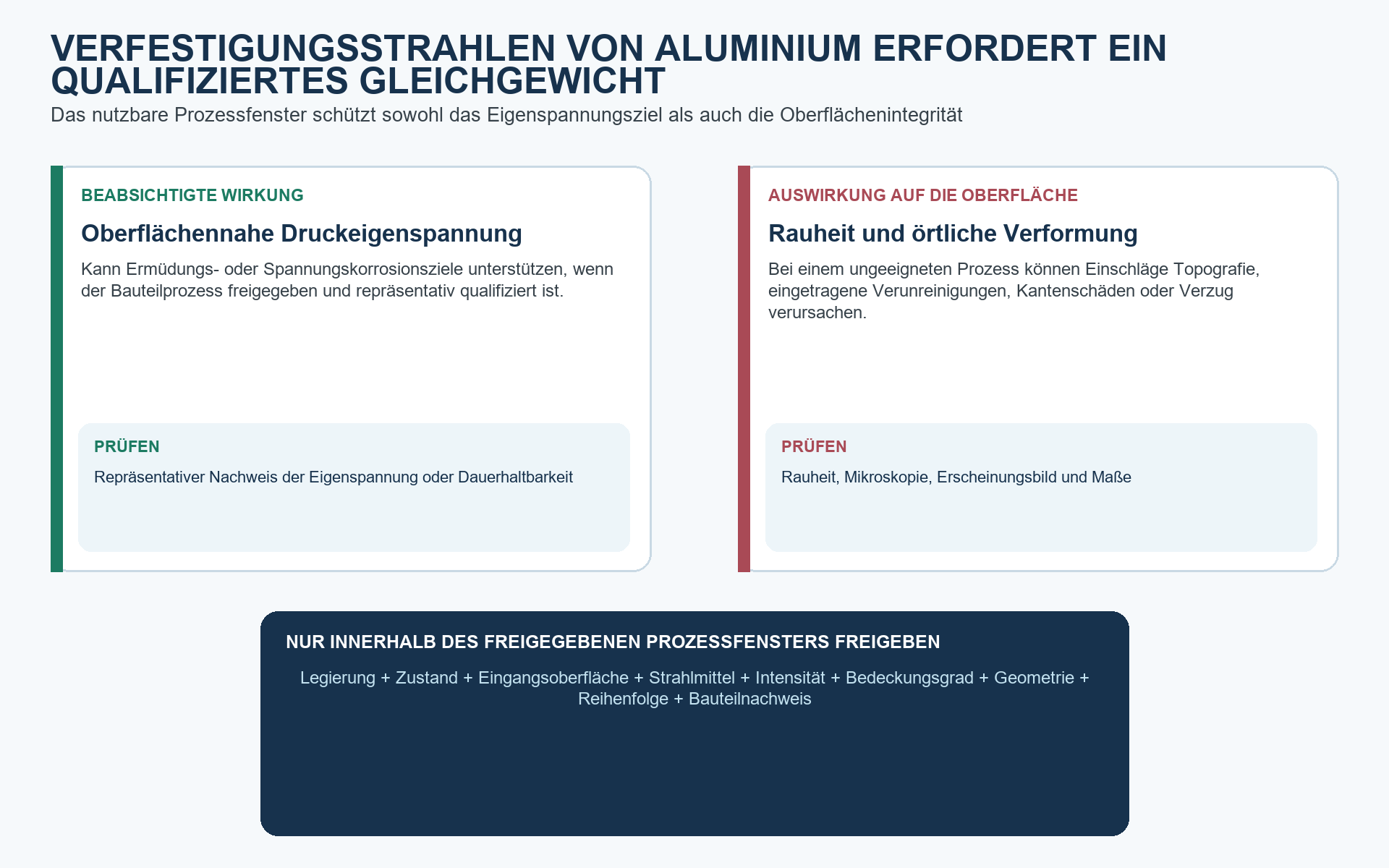

Abbildung 2. Die Prozessentwicklung muss die beabsichtigte Druckeigenspannungswirkung gegen Rauheit, lokale Oberflächenschäden und Verformungsrisiko abwägen.

Wie werden Intensität, Strahlmittel, Bedeckungsgrad und Beaufschlagung beherrscht?

Die Almen-Intensität beschreibt die standardisierte Strahlwirkung und ist zusammen mit dem Almen-Prüfstreifentyp anzugeben. Sie ist weder Maschinendruck noch Schleuderraddrehzahl oder direkte Eigenspannungsmessung. Die Strahlmittelkontrolle umfasst zulässige Art, Größe, Form, Härte, Sauberkeit und Zustand des Betriebsgemischs. Gebrochene, kantige, übergroße oder fremde Partikel können lokale Schäden erzeugen, obwohl ein mittlerer Maschinenwert stabil erscheint.

Der Bedeckungsgrad bewertet die Vollständigkeit der Einschläge auf der geforderten Fläche und bleibt von der Intensität getrennt. Ein zusätzlicher Beaufschlagungsfaktor nach vollständiger Bedeckung muss der maßgebenden Anforderung und unveränderten qualifizierten Bedingungen folgen. Zusätzliche Beaufschlagung ist bei Aluminium nicht automatisch vorteilhaft, weil Rauheit, Kaltverformung und Verformungsrisiko weiter zunehmen können.

Nachweis	Was er belegt	Was er nicht belegt
Almen-Intensität	Standardisierte Strahlwirkung an einer definierten Verifizierungsposition	Eigenspannung, Rauheit oder Ermüdungslebensdauer im Aluminiumbauteil
Bedeckungsgrad	Vollständigkeit der Strahleindrücke auf der geforderten Fläche nach freigegebener Methode	Korrekte Intensität oder zulässige Oberflächenintegrität
Strahlmittelkontrolle	Konformität von Art, Größe, Form, Härte, Sauberkeit und Zustand	Dass jedes kritische Merkmal die beabsichtigte Behandlung erhalten hat
Oberflächenabnahme am Bauteil	Geforderte Maße, Rauheit, Erscheinungsbild und Fehlergrenzen	Dauerhaltbarkeit ohne Verknüpfung mit einer freigegebenen Validierung
Bauteilvalidierung	Anwendungsbezogene Eigenspannung, Ermüdung, Verformung oder andere geforderte Reaktion	Laufende Verifizierung des Strahls

Tabelle 3. Prozessverifizierung, Oberflächenabnahme und Bauteilvalidierung benötigen getrennte Nachweise.

Wie verändern dünne Bereiche, Kanten und Vertiefungen das Risiko?

Dünne Wände, Rippen und Flansche können sich verformen, weil die plastisch beeinflusste Schicht nicht symmetrisch über den Querschnitt verteilt ist. Kleine Maßänderungen können für Dichtflächen, aerodynamische Konturen, Passungen oder Bearbeitungszugaben relevant sein. Kritische Maße, zulässige Fixierung und Prüfstadium sind vor der Qualifizierung festzulegen. Richten nach dem Verfestigungsstrahlen ist nicht automatisch zulässig.

Kanten und kleine Radien können aus mehreren Richtungen getroffen werden oder einen Zustand erfahren, den ein bequem platzierter Almen-Halter nicht abbildet. Bohrungen, Taschen und enge Verrundungen erzeugen Abschattung und Rückprall. Vollständiger Bedeckungsgrad auf einer leicht zugänglichen Fläche belegt keine qualifizierte Behandlung einer vertieften ermüdungskritischen Stelle.

Welche Fertigungsfolge ist erforderlich?

Zeichnung oder freigegebener Prozessplan müssen das Verfestigungsstrahlen relativ zu Endbearbeitung, Wärmebehandlung, Maßkorrektur, Reinigung, Anodisierung, Konversionsbehandlung, Beschichtung, Lackierung und Reparatur einordnen. Späterer Materialabtrag kann die beeinflusste Schicht entfernen; thermische Einwirkung kann Eigenspannungen abhängig von Legierung, Zustand, Temperatur und Zeit entspannen.

Eine vorhandene Oberfläche kann durch Strahlen beschädigt werden, während nachfolgende Oberflächenbehandlung zusätzliche Sauberkeits- und Abnahmeanforderungen erzeugt. Reparaturschleifen oder Korrosionsbeseitigung nach dem Strahlen kann die ursprüngliche Behandlung lokal ungültig machen. Erneutes Strahlen benötigt eine autorisierte Reparaturroute.

Wie wird der Prozess qualifiziert?

Stufe	Kontrollierte Tätigkeit	Erforderliches Ergebnis
Definieren	Legierung, Zustand, Zeichnung, Ziel, Bearbeitungszonen und Fertigungsfolge bestätigen	Vollständige technische Anforderung
Bewerten	Eingangsoberfläche, dünne Bereiche, Kanten, Bohrungen, Zugang, Kontamination und Verformungsrisiko prüfen	Machbarkeitsnachweis und Liste offener Punkte
Entwickeln	Zulässiges Strahlmittel und Prozessfenster auswählen; Almen-Positionen, Vorrichtung und Bewegung festlegen	Intensitätsgrundlage, Rüstplan und Entwurf der Anweisung
Erproben	Repräsentative Proben oder Bauteile in der vorgesehenen Fertigungsfolge bearbeiten	Rückverfolgbare Versuchsdaten und gespeicherte Einstellungen
Verifizieren	Geforderte Oberfläche, Maße, Eigenspannung oder Leistung bewerten	Freigegebene Prüf- und Qualifikationsnachweise
Festlegen	Rezeptur, Überwachung, Verifizierungshäufigkeit, Reaktionsplan und Änderungsauslöser freigeben	Beherrschte Fertigungsanweisung und Aufzeichnungen

Tabelle 4. Die Qualifizierung überführt die Aluminiumanforderung in eine beherrschte und wiederholbare Fertigungsroute.

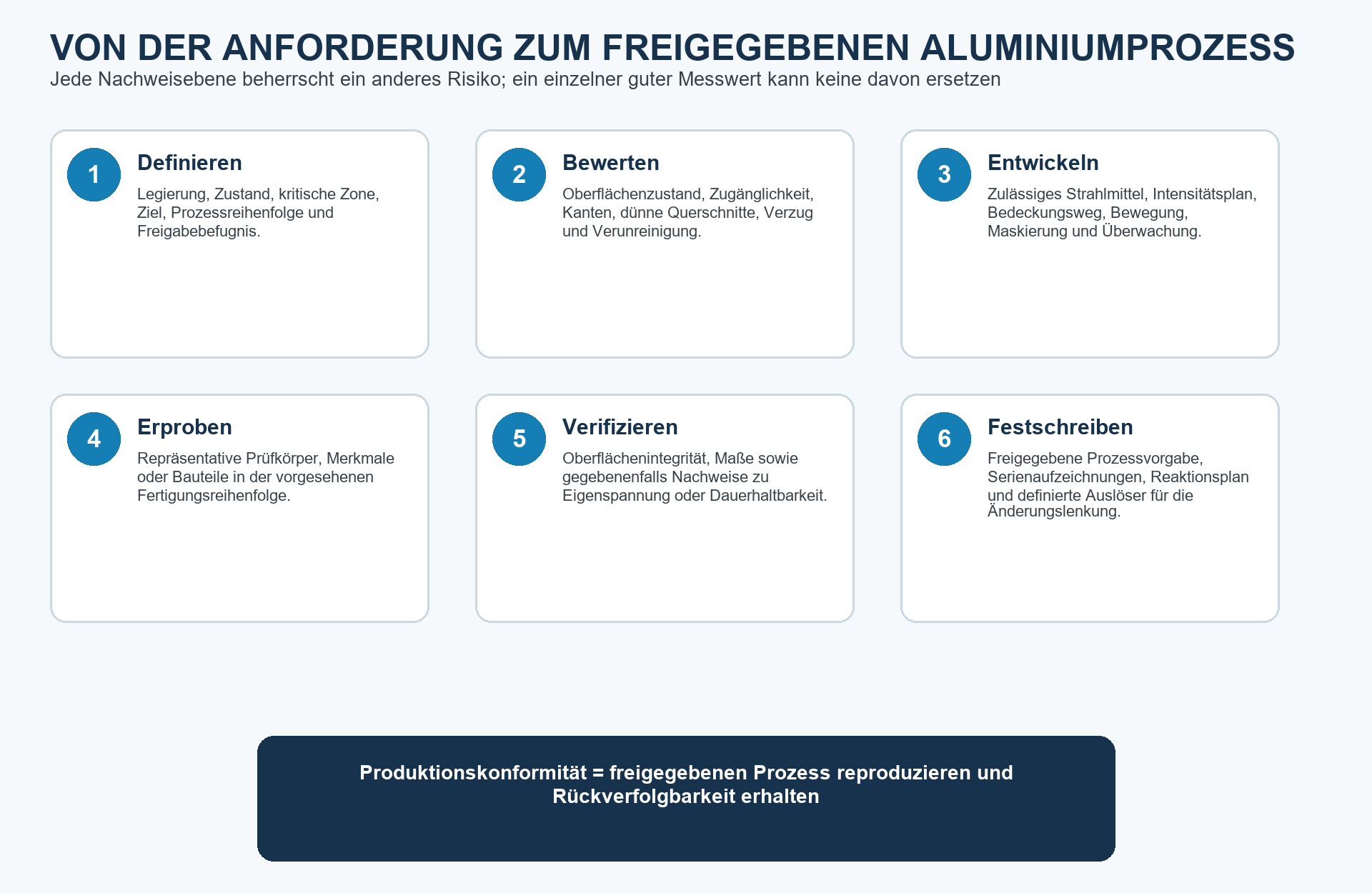

Abbildung 3. Die Qualifizierung verknüpft den definierten Werkstoffzustand, repräsentative Versuche, Abnahmenachweise und eine beherrschte Fertigungsroute.

Was ist nach dem Verfestigungsstrahlen zu prüfen?

Fertigungsnachweise umfassen typischerweise Anlage und Rezeptkennung, Strahlmittelverifizierung, Intensitätsverifizierung an geforderten Positionen und Intervallen, Bedeckungsgrad oder Beaufschlagung, Rückverfolgbarkeit sowie Alarme und Abweichungen. Die Bauteilabnahme kann Bedeckungsgrad, Grenzen, Oberflächenzustand, Rauheit, Maße und Kontamination umfassen. Methode, Messort, Beleuchtung, Vergrößerung, Rauheitsparameter und Grenzwerte sind bei entsprechender Forderung festzulegen.

Eigenspannungsmessung, Ermüdungsprüfung oder andere Validierung wird eingesetzt, wenn Qualifikationsplan oder Kundenanforderung direkte Bauteilnachweise verlangen. Diese Verfahren ersetzen nicht die laufende Kontrolle von Strahl, Strahlmittel, Bedeckungsgrad und Konfiguration.

Wann darf die Route noch nicht freigegeben werden?

Legierung, Zustand, Produktform oder Eingangsoberfläche sind unbekannt oder widersprechen der Zeichnung.
Bearbeitungs- und Maskierungsgrenzen oder kritische Merkmale sind nicht definiert.
Intensität, Prüfstreifentyp, Bedeckungsgrad oder Strahlmittelanforderung sind unvollständig.
Das kritische Merkmal kann nicht erreicht, repräsentiert oder geprüft werden.
Grenzen für Oberflächenintegrität, Rauheit oder Verformung fehlen trotz erkanntem Risiko.
Beschichtung, Reparatur, thermischer Prozess oder Materialabtrag kann die behandelte Schicht ohne freigegebene Folge verändern.
Vorhandene Nachweise gehören zu einer wesentlich anderen Legierung, Geometrie oder Route und Gleichwertigkeit ist nicht genehmigt.

Welche Angaben gehören in eine Angebotsanfrage?

Anfrageposition	Eindeutige Angabe	Zu vermeidende Mehrdeutigkeit
Werkstoff	Genaue Legierung, Produktform, Wärmebehandlungszustand und Werkstoffspezifikation	Aluminiumteil
Bearbeitungsumfang	Markierte Flächen, Grenzen, Bohrungen, Gewinde, Kanten und Maskierungszonen	Überall strahlen
Prozessanforderung	Intensitätsbereich mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, Strahlmittelbeschränkungen und Revision	Leicht verfestigungsstrahlen
Oberflächenabnahme	Eingangs- und Endgrenzen für Rauheit, Erscheinungsbild oder Fehler sowie Prüfmethode	Keine sichtbaren Schäden
Geometrie	Kritische Maße, Verformungsgrenzen, Einschränkungen der Fixierung und Prüfstadium	Maße beibehalten
Folge und Aufzeichnungen	Bearbeitung, Reinigung, Wärme- oder Beschichtungsfolge, Qualifizierung, Zeugnis und Rückverfolgbarkeit	Standarddokumentation

Tabelle 5. Eine vollständige Anfrage verhindert Annahmen zu Werkstoff, Bearbeitungszone, Abnahme und Fertigungsfolge.

Häufig gestellte Fragen

Kann 6061-T6 verfestigungsgestrahlt werden?

Die Legierung kann infrage kommen, wenn Zeichnung oder freigegebene Route dies zulassen. Erforderlich bleiben die Bestätigung von Zustand und Geometrie, beherrschte Intensität und Bedeckungsgrad sowie Oberflächen- und Verformungsgrenzen.

Kann 7075 verfestigungsgestrahlt werden?

Für 7xxx-Legierungen können qualifizierte Routen bestehen. Hochfeste Zustände benötigen eine ausdrückliche Bewertung von Oberflächenintegrität, Korrosion, Fertigungsfolge und Bauteilvalidierung. Parameter anderer Zustände dürfen nicht kopiert werden.

Kann 2024 verfestigungsgestrahlt werden?

Die Legierung kann unter einer genehmigten technischen Route bearbeitet werden. Für die Fertigungsabnahme gelten Zeichnung, Spezifikation, beherrschter Prozess und repräsentative Nachweise für Zustand und Geometrie.

Erhöht Verfestigungsstrahlen die Härte von Aluminium?

Die oberflächennahe Härte kann sich ändern, die Reaktion hängt jedoch von Werkstoff und Prozess ab. Ohne entsprechende Vorgabe ist Härte kein allgemeingültiges Abnahmekriterium.

Kann die Rauheit zunehmen?

Ja. Die Änderung hängt von Eingangsoberfläche, Legierung und Zustand, Strahlmittel, Intensität, Winkel und Beaufschlagung ab. Bei relevantem Risiko sind messbare Grenzwerte für Rauheit und Oberflächenintegrität festzulegen.

Können sich dünne Aluminiumbauteile verformen?

Ja. Dünne Wände, Rippen, Flansche und asymmetrische Bearbeitung können sich verformen. Die Qualifizierung sollte kritische Maße, Regeln zur Fixierung, Fertigungsfolge und Vor- und Nachprüfung definieren.

Welches Strahlmittel wird für Aluminium verwendet?

Zulässig ist das Strahlmittel aus Spezifikation und freigegebener Route. Art, Größe, Form, Härte, Sauberkeit und Verunreinigungsgrenzen sind relevant; Aluminiumbauteile erfordern nicht automatisch Aluminiumstrahlmittel.

Erfolgt Verfestigungsstrahlen vor oder nach dem Anodisieren?

Die freigegebene Fertigungsfolge entscheidet. Das Strahlen einer vorhandenen Oberfläche kann sie schädigen; nachfolgende Reinigung, Anodisierung oder Beschichtung erzeugt weitere Verträglichkeits- und Abnahmeanforderungen.

Darf ein Aluminiumbauteil nach einer Reparatur erneut gestrahlt werden?

Nur nach einer freigegebenen Reparaturroute. Materialabtrag, kumulative Beaufschlagung, Geometrie, Oberflächenzustand und verbleibende behandelte Schicht sind vor erneutem Strahlen zu bewerten.

Die wichtigsten Punkte

Aluminium kann verfestigungsgestrahlt werden; das Prozessfenster hängt jedoch von Legierung, Werkstoffzustand, Geometrie und Fertigungsroute ab.
Ziel ist ein qualifiziertes Bauteilergebnis und nicht die höchstmögliche Intensität oder Beaufschlagung.
Intensität, Bedeckungsgrad, Strahlmittel, Oberflächenintegrität, Geometrie und Leistung benötigen getrennte Nachweise.
Eingangsfehler, Rauheit, dünne Bereiche, Kanten, Vertiefungen und nachfolgende Schritte sind vor Freigabe zu bewerten.
Erneutes Strahlen nach Reparatur benötigt eine autorisierte Route.
