kulowanie może zmienić kształt części, gdy warstwa powierzchniowa odkształcona plastycznie nie jest zrównoważona na przekroju, zwłaszcza w przypadku geometrii cienkiej, smukłej, asymetrycznej lub obrabianej miejscowo. Oczekiwane ryzyko należy ocenić z uwzględnieniem stanu materiału wyjściowego, naprężeń szczątkowych, podparcia, intensywności, rozkładu pokrycia powierzchni i kolejności obróbki skrawaniem. Nie istnieje jeden uniwersalny naddatek wymiarowy.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących zmian wymiarowych po kulowaniu: czy proces wpływa na tolerancje części? Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za zmianą wymiarów po kulowaniu?
Kulowanie może zmienić kształt części, gdy warstwa powierzchniowa odkształcona plastycznie nie jest zrównoważona na przekroju, zwłaszcza w przypadku geometrii cienkiej, smukłej, asymetrycznej lub obrabianej miejscowo. Oczekiwane ryzyko należy ocenić z uwzględnieniem stanu materiału wyjściowego, naprężeń szczątkowych, podparcia, intensywności, rozkładu pokrycia powierzchni i kolejności obróbki skrawaniem. Nie istnieje jeden uniwersalny naddatek wymiarowy.
Decyzję można uzasadnić tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda akceptacji odnoszą się do tego samego stanu elementu. W przypadku zmiany wymiarów po kulowaniu pierwszy przegląd musi powiązać grubość przekroju i sztywność, obróbkę jednostronną lub asymetryczną, a także początkowy stan naprężeń i późniejsze usuwanie materiału. Jeśli którykolwiek z tych elementów jest nieznany, nominalny zestaw parametrów może sprawiać wrażenie stabilnego, podczas gdy cecha krytyczna pozostaje niezakwalifikowana.
W artykule objaśniono wyłącznie zmiany wymiarowe w różnych częściach. Części cienkościenne mają osobny przewodnik dotyczący ograniczania odkształceń, natomiast kształtowanie kulowaniem celowo wykorzystuje tę samą nierównomierność oddziaływania do nadawania części pożądanego kształtu.
Jakie zmienne definiują kontrolowany proces oceny zmian wymiarów po kulowaniu?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: grubość przekroju i sztywność; obróbka jednostronna lub asymetryczna; początkowy stan naprężeń i późniejsze usuwanie materiału. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Grubość i sztywność przekroju | Mapa wymiarowa przed procesem | Powtarzalny układ baz przed obróbką i po niej |
| Obróbka jednostronna lub asymetryczna | Zrównoważony przebieg procesu lub uzasadniona strategia wsparcia | Płaskość, bicie, prostoliniowość lub profil, stosownie do przypadku |
| Początkowy stan naprężeń i późniejsze usuwanie materiału | Dopuszczenie po procesie po usunięciu przyrządu mocującego i ustabilizowaniu części | Trend wyników części próbnych w proponowanym oknie procesowym |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana grubości przekroju i sztywności może zmienić zakres dokumentacji potwierdzającej wymaganej dla obróbki jednostronnej lub asymetrycznej, natomiast ograniczenie służące zapewnieniu właściwego uwzględnienia początkowego stanu naprężeń i późniejszego usuwania materiału może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak zmiana wymiarów po kulowaniu wpisuje się w cały system kulowania?
Efekt powierzchniowy należy mierzyć metodą odpowiednią do rzeczywistego zagadnienia inżynieryjnego. Intensywność i pokrycie powierzchni opisują parametry kontrolne procesu, natomiast chropowatość, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe opisują różne reakcje elementu.
W tym przypadku należy wdrożyć konkretne środki kontroli: mapa wymiarów przed rozpoczęciem procesu; zrównoważona sposób realizacji procesu lub uzasadniona strategia podparcia; oraz dopuszczenie po procesie, po usunięciu uchwytu i ustabilizowaniu części. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że mapa wymiarów przed procesem, zrównoważony przebieg procesu lub uzasadniona strategia podparcia oraz dopuszczenie po procesie, dokonane po wyjęciu części z przyrządu mocującego i jej ustabilizowaniu, muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

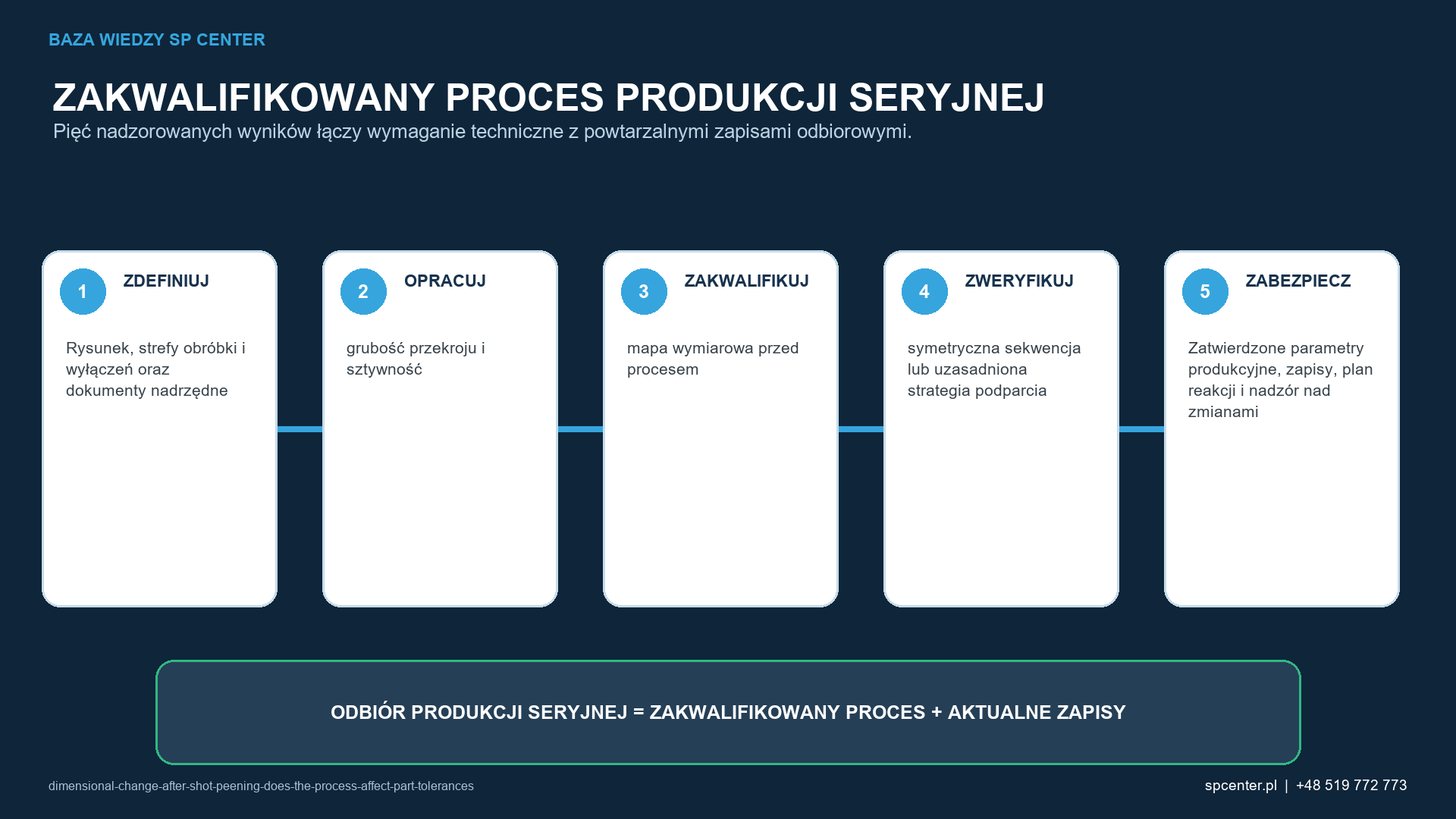

Jak należy zakwalifikować zmianę wymiarów po kulowaniu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić grubość przekroju i sztywność, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź obróbkę jednostronną lub asymetryczną, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz powtarzalny układ baz przed obróbką i po niej; pomiary płaskości, bicia, prostoliniowości lub profilu, zależnie od zastosowania; oraz trend dla części próbnych w proponowanym oknie procesowym, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź mapę wymiarów przed procesem, zrównoważony przebieg procesu lub uzasadnioną strategię podparcia oraz dopuszczenie po procesie, po usunięciu przyrządu mocującego i ustabilizowaniu części. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.

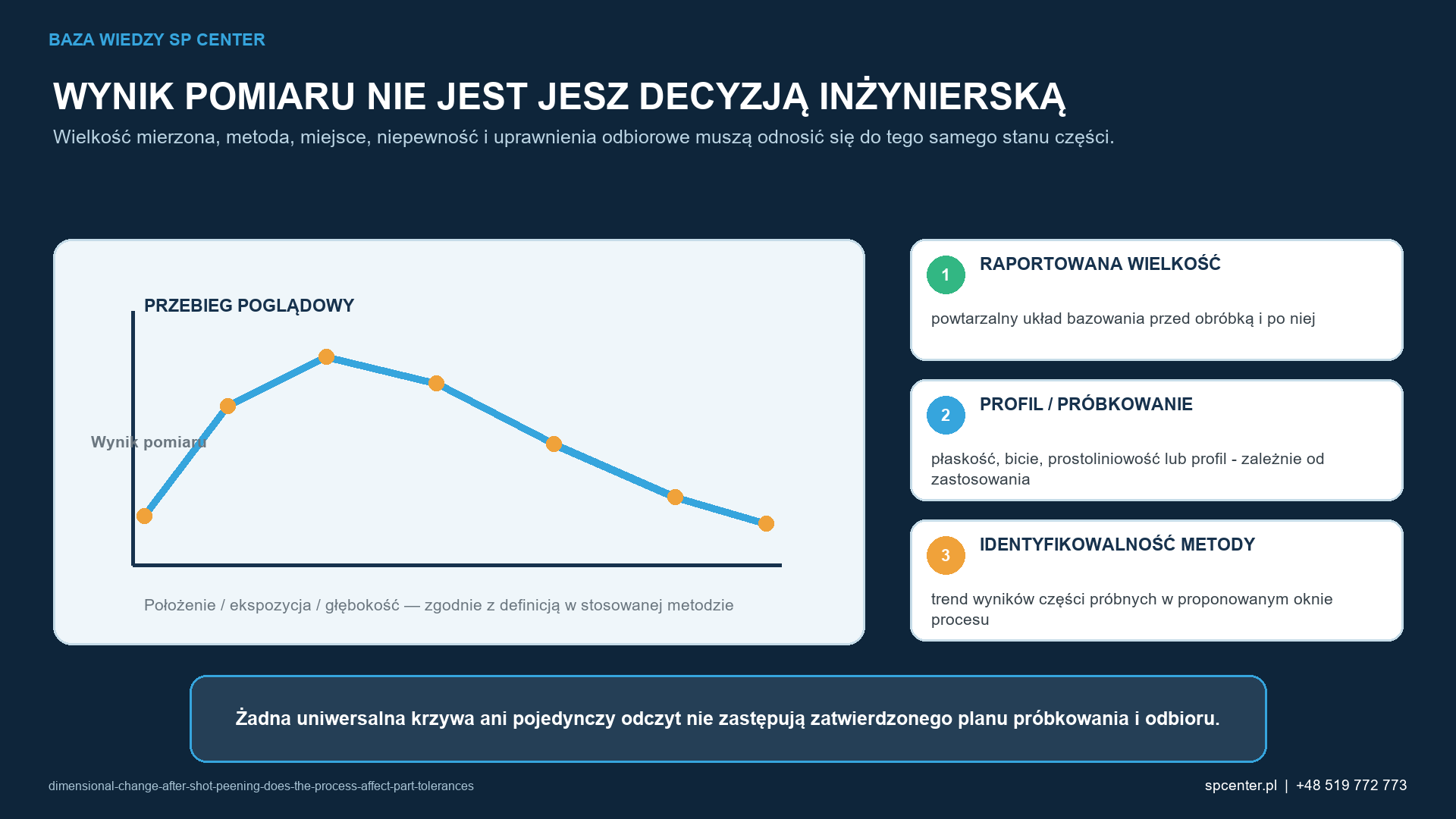

Jakie pomiary potwierdzają nadzór nad zmianami wymiarowymi po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki powtarzalnemu układowi baz pomiarowych stosowanemu przed obróbką i po niej. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się, zależnie od zastosowania, na podstawie płaskości, bicia, prostoliniowości lub profilu. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie trendu wyników części próbnych w proponowanym oknie procesu. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać miejsce, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość próbkowania oraz osobę lub jednostka uprawniona do akceptacji. Przy ocenie zmian wymiarowych po kulowaniu najbardziej użyteczny pakiet dokumentacji łączy powtarzalny układ baz przed obróbką i po niej, płaskość, bicie, prostoliniowość lub profil, zależnie od zastosowania, oraz trend wyników pomiarów części próbnych w całym proponowanym oknie procesu, a także zachowuje powiązanie zapisów źródłowych lub pomocniczych z przetworzoną partią.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

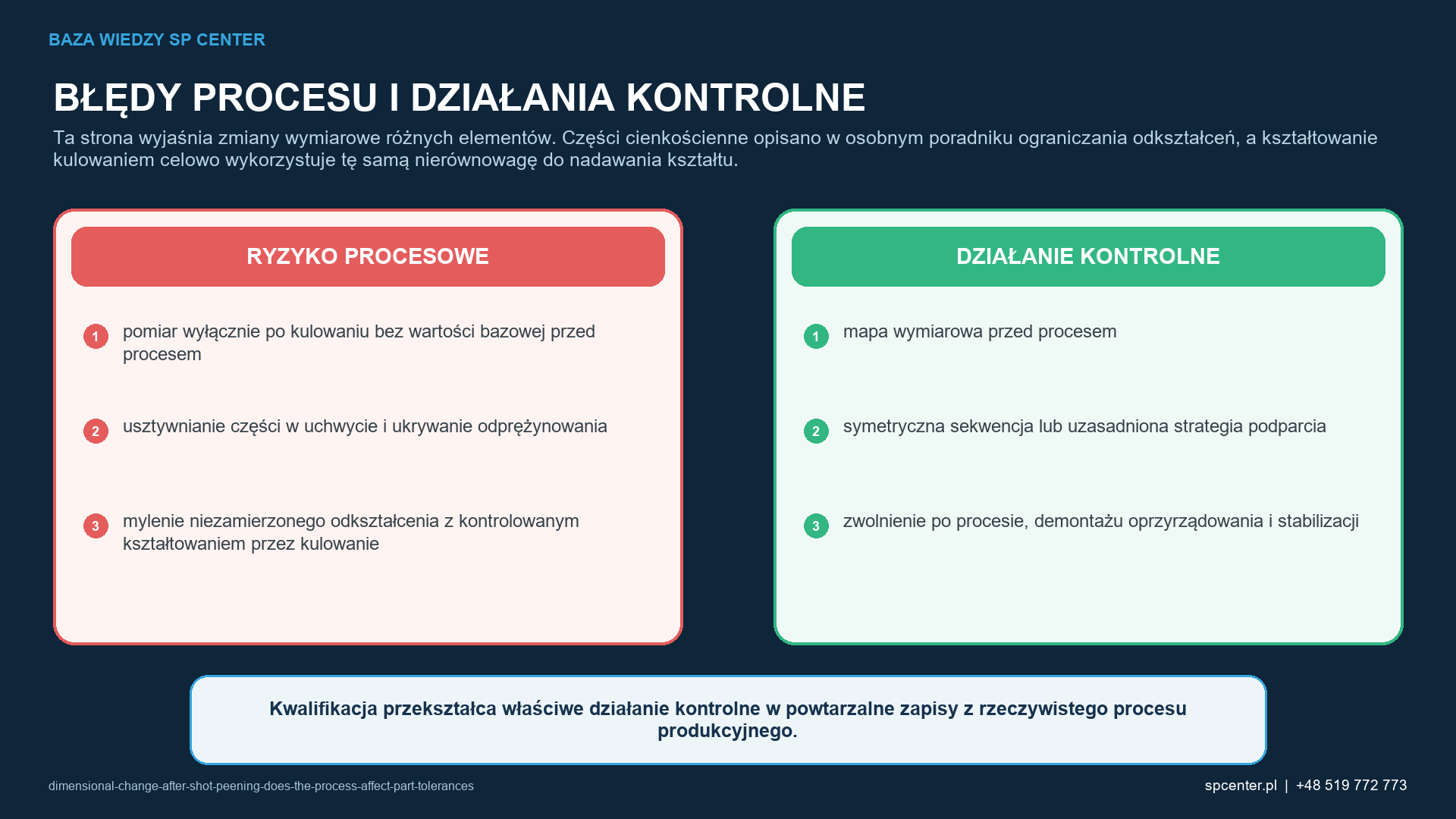

Jakie tryby uszkodzeń związane ze zmianami wymiarowymi po kulowaniu wymagają zatrzymania procesu lub podjęcia działań zabezpieczających?
- Wykonywanie pomiaru dopiero po kulowaniu, bez wartości bazowej przed procesem. Zabezpieczyć wyrób, którego może dotyczyć problem, zweryfikować ostatni znany prawidłowy stan oraz na podstawie mapy wymiarowej sprzed procesu ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Unieruchomienie części w przyrządzie mocującym i ukrycie sprężynowania zwrotnego. Nie kompensuj tego dodatkową ekspozycją, dopóki nie rozdzielisz wpływu dostępu, medium, urządzeń i reakcji powierzchni. Właściwym działaniem jest zrównoważony przebieg procesu lub uzasadniona strategia podparcia.
- Mylenie niezamierzonego odkształcenia z kontrolowanym kształtowaniem kulowaniem. Zabezpiecz ślad audytowy i uzyskaj wymaganą decyzję działu inżynieryjnego lub klienta. Usuwanie skutków niezgodności powinno odbywać się zgodnie z zasadami dopuszczenia po procesie, po zdjęciu przyrządu mocującego i ustabilizowaniu części, oraz wskazywać każdy wyrób przetworzony w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące zmian wymiarów po kulowaniu, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące grubości przekroju i sztywności, obróbki jednostronnej lub asymetrycznej oraz początkowego stanu naprężeń i usuwania materiału w dalszych operacjach.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad mapą wymiarów przed procesem, zrównoważonym przebiegiem procesu lub uzasadnioną strategią podparcia oraz dopuszczeniem po procesie, dokonanym po wyjęciu z przyrządu mocującego i ustabilizowaniu części, a także w jaki sposób pozwoli wykryć wykonywanie pomiarów wyłącznie po kulowaniu bez wejściowych wartości odniesienia, unieruchamianie części w przyrządzie mocującym w sposób ukrywający sprężynowanie powrotne oraz mylenie niezamierzonego odkształcenia z kontrolowanym kształtowaniem kulowaniem. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku zmiany wymiarów po kulowaniu dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy zakwalifikować i zamówić proces w odniesieniu do zmiany wymiarów po kulowaniu — czy proces wpływa na tolerancje części?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy ocenie wpływu zmian wymiarowych po kulowaniu na tolerancje części przegląd techniczny powinien obejmować grubość i sztywność przekroju, obróbkę jednostronną lub asymetryczną, początkowy stan naprężeń oraz usuwanie materiału na dalszych etapach procesu. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: wykonywanie pomiarów dopiero po kulowaniu, bez pomiaru stanu początkowego części, unieruchamianie części w przyrządzie w sposób maskujący sprężynowanie zwrotne oraz mylenie niezamierzonego odkształcenia z kontrolowanym kształtowaniem kulowaniem. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie grubości i sztywności przekroju oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat zmian wymiarowych po kulowaniu — wpływu procesu na tolerancje części — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do pełnej oceny zmian wymiarowych po kulowaniu. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł objaśnia zmianę wymiarów w różnych częściach. Elementy cienkościenne mają odrębny przewodnik dotyczący kontroli odkształceń, natomiast kształtowanie kulowaniem celowo wykorzystuje tę samą nierównowagę do nadawania części określonego kształtu.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to wykonywanie pomiarów wyłącznie po kulowaniu bez wyjściowej wartości odniesienia, ograniczanie części w uchwycie i ukrywanie sprężynowania oraz mylenie niezamierzonego odkształcenia z kontrolowanym kształtowaniem kulowaniem.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować powtarzalny układ baz przed obróbką i po niej, zależnie od zastosowania płaskość, bicie, prostoliniowość lub profil, oraz trend uzyskany na częściach próbnych w proponowanym oknie procesowym.
Często zadawane pytania o zmianę wymiarów po kulowaniu — czy proces wpływa na tolerancje części?
Jakie informacje są potrzebne do wyceny dotyczącej zmiany wymiarów po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać grubość przekroju i sztywność, obróbkę jednostronną lub asymetryczną, a także początkowy stan naprężeń i późniejsze usuwanie materiału.
Jakie zapisy potwierdzają nadzór nad zmianami wymiarów po kulowaniu?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować powtarzalny układ baz przed obróbką i po niej, odpowiednio płaskość, bicie, prostoliniowość lub profil oraz trend wyników części próbnych w proponowanym oknie procesowym.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane ze zmianą wymiarów po kulowaniu obejmują wykonanie pomiaru dopiero po kulowaniu, bez stanu odniesienia sprzed procesu, unieruchomienie części w uchwycie w sposób ukrywający odkształcenie sprężyste po jej zwolnieniu oraz mylenie niezamierzonej deformacji z kontrolowanym kształtowaniem kulowaniem.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować proces pod kątem zmian wymiarowych po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać mapę wymiarów przed procesem, zrównoważony przebieg procesu lub uzasadnioną strategię podparcia oraz dopuszczenie po procesie, po zdjęciu uchwytu i ustabilizowaniu części.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania, jeżeli istotne są powstające po nim zmiany wymiarowe?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie może zmienić kształt części, gdy warstwa powierzchniowa odkształcona plastycznie nie jest zrównoważona na przekroju, zwłaszcza w przypadku geometrii cienkiej, smukłej, asymetrycznej lub obrabianej miejscowo. Oczekiwane ryzyko należy ocenić z uwzględnieniem stanu materiału wyjściowego, naprężeń szczątkowych, podparcia, intensywności, rozkładu pokrycia powierzchni i kolejności obróbki skrawaniem. Nie istnieje jeden uniwersalny naddatek wymiarowy.
- Należy kontrolować grubość i sztywność przekroju, obróbkę jednostronną lub asymetryczną oraz początkowy stan naprężeń i późniejsze usuwanie materiału jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj mapę wymiarową przed procesem, zrównoważony przebieg procesu lub uzasadnioną strategię podparcia oraz dopuszczenie po procesie, po usunięciu przyrządu mocującego i ustabilizowaniu części.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: wykonywanie pomiaru dopiero po kulowaniu bez określenia stanu początkowego, unieruchamianie części w uchwycie w sposób maskujący jej sprężynowanie powrotne oraz mylenie niezamierzonego odkształcenia z kontrolowanym kształtowaniem kulowaniem.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o powtarzalny układ baz przed obróbką i po niej, odpowiednio płaskość, bicie, prostoliniowość lub profil oraz trend dla części próbnych w proponowanym oknie procesu.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Chropowatość powierzchni po kulowaniu: przewidywanie i kontrolowanie Ra oraz Rz
- Kulowanie a pękanie korozyjne naprężeniowe: kiedy pomagają naprężenia ściskające
- Kulowanie a kruchość wodorowa: możliwości, ograniczenia i kolejność operacji
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
3. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
6. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
