Kulowanie stosuje się głównie w celu zwiększenia odporności elementów metalowych na zmęczenie inicjowane na powierzchni poprzez wytworzenie kontrolowanej, odkształconej plastycznie warstwy przypowierzchniowej i ściskających naprężeń szczątkowych. Typowe obszary zastosowania obejmują podstawy zębów kół zębatych, powierzchnie sprężyn, zaokrąglenia wałów i wałów korbowych, podstawy wielowypustów, cechy turbin lub sprężarek oraz wybrane powierzchnie podwozia lotniczego. Nie jest to przede wszystkim proces czyszczenia: gdy celem jest usuwanie rdzy, zgorzeliny, farby lub zanieczyszczeń, odpowiednie może być śrutowanie lub inny proces przygotowania powierzchni. Sama nazwa elementu nigdy nie potwierdza przydatności procesu; dział inżynieryjny musi określić mechanizm uszkodzenia, strefę obróbki, stan materiału, kolejność, wymagania procesowe i sposób walidacji.

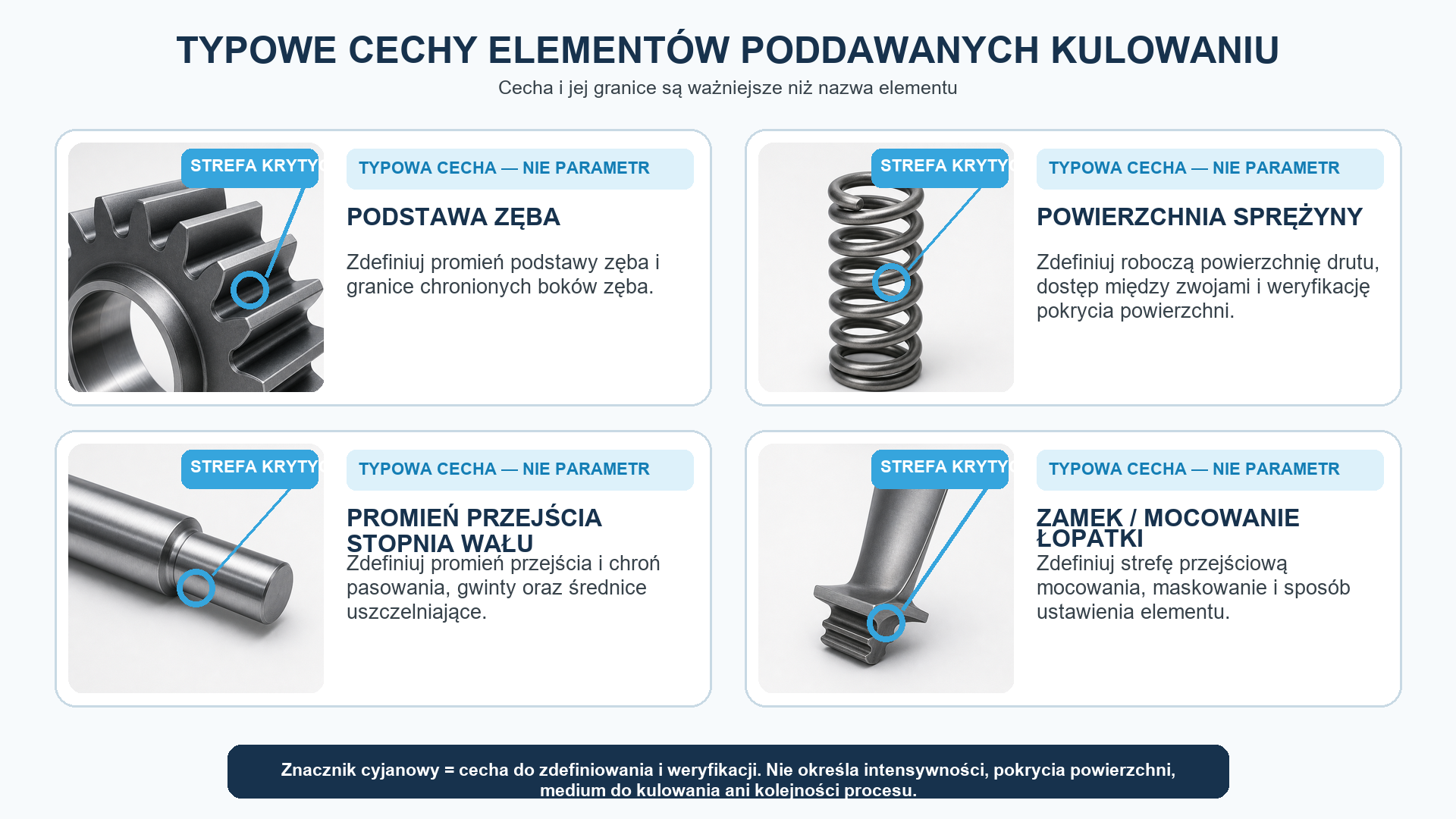

Rysunek 1 wiąże przykłady zastosowań z opisem: dna wrębów zębów kół zębatych, zaokrąglenia wałów, powierzchnie sprężyn i elementy mocujące są typowymi miejscami uwzględnianymi podczas oceny wstępnej, lecz zatwierdzona strefa obróbki i proces zależą od rzeczywistych wyników dotyczących danego elementu.
Do czego głównie służy kulowanie?
Kulowanie stosuje się głównie w celu zwiększenia odporności na zmęczenie inicjowane na powierzchni w elementach metalowych pracujących pod powtarzalnymi lub zmiennymi obciążeniami. Kontrolowane uderzenia medium odkształcają plastycznie płytką warstwę powierzchniową i mają wytworzyć ściskające naprężenia szczątkowe. Jeżeli zastosowanie, materiał i obciążenie są odpowiednie, taki stan przypowierzchniowy może zmniejszyć efektywną rozciągającą siłę napędową inicjacji pęknięcia i jego wczesnego rozwoju.
Kulowania nie dobiera się wyłącznie na podstawie nazwy branży. Inżynierowie stosują je w określonym obszarze krytycznym: u podstawy zęba koła zębatego, na zaokrągleniu wału, powierzchni sprężyny, przejściu korbowodu, mocowaniu łopatki lub w innym miejscu, w którym stan powierzchni wpływa na trwałość. Dwie części o tej samej nazwie mogą wymagać innych stref obróbki, innych specyfikacji albo nie wymagać kulowania, ponieważ różnią się geometrią, stopem, obróbką cieplną, obciążeniem i środowiskiem eksploatacji.
Kulowanie nie jest też zwykłą operacją czyszczenia ani obróbką kosmetyczną. W zakwalifikowanym zastosowaniu kontroluje się intensywność, pokrycie, medium, obszar obróbki, maskowanie, kolejność, identyfikowalność oraz dokumentację potwierdzającą akceptację. Oczyszczenie powierzchni lub zmiana jej wyglądu nie dowodzą spełnienia wymagań dotyczących kontrolowanego kulowania.
ZASADA ZASTOSOWANIA Należy zacząć od mechanizmu uszkodzenia i powierzchni krytycznej. Lista typowych elementów jest przydatna do wstępnej oceny, ale nie stanowi wymagania technicznego ani dowodu korzyści.
Kulowanie a śrutowanie: który proces odpowiada celowi?
Kulowania nie stosuje się przede wszystkim do usuwania rdzy, zgorzeliny walcowniczej, farby, pozostałości odlewniczych ani ogólnych zanieczyszczeń. Są to cele czyszczenia lub przygotowania powierzchni i mogą wymagać śrutowania, obróbki strumieniowo-ściernej lub innego zdefiniowanego procesu czyszczenia. Urządzenia mogą wyglądać podobnie, ale cel inżynieryjny, dobór medium, plan kontroli i dokumentacja potwierdzająca akceptację są odmienne.
Powierzchnia po obróbce strumieniowej może wyglądać na równomiernie obrobioną, choć nie wykazano intensywności kulowania, przebiegu nasycenia, określonego pokrycia ani wymaganego stanu medium. Z kolei kontrolowanego procesu kulowania nie należy wybierać jedynie dlatego, że klient chce uzyskać czystszą lub bardziej jednolitą wizualnie powierzchnię. Przed wyborem procesu rzeczywisty cel powinien być określony w zamówieniu i na rysunku.
SP Center może ocenić projekty obejmujące obie potrzeby, ale poszczególne operacje muszą pozostać rozdzielone w dokumentacji i przebiegu procesu. Jeżeli przed kulowaniem wymagane jest czyszczenie, należy określić początkowy stan powierzchni, kolejność operacji, środki kontroli zanieczyszczeń oraz kryteria akceptacji dla każdego etapu, zamiast traktować nazwy obu procesów jako zamienne.
WYBÓR PROCESU Stosuj kulowanie, aby osiągnąć kontrolowany cel inżynierii powierzchni. Stosuj śrutowanie, gdy rzeczywistym wymaganiem jest oczyszczanie lub przygotowanie powierzchni. Aby uzyskać wstępną ocenę, zadzwoń do SP Center pod numer +48 519 772 773.
Jak kulowanie zwiększa odporność zmęczeniową?
Kulowanie zwiększa odporność zmęczeniową poprzez zmianę przypowierzchniowego stanu naprężeń w obszarze, w którym inicjuje się wiele pęknięć zmęczeniowych. Każde kontrolowane uderzenie tworzy niewielki odcisk plastyczny. Materiał ograniczający odkształcenia pod miejscem uderzenia i wokół nakładających się odcisków może zachować ściskające naprężenia szczątkowe po ustaniu obciążenia udarowego. Naprężenia rozciągające podczas eksploatacji muszą najpierw zrównoważyć część tych naprężeń ściskających, zanim w lokalnym obszarze powierzchni wystąpi taki sam efektywny stan naprężeń rozciągających.
Wynik zależy od zastosowania, ponieważ kulowanie zmienia nie tylko naprężenia szczątkowe. Zmienia również chropowatość, stopień lokalnego umocnienia na zimno, a czasem także wymiary lub odkształcenie. Nadmierne naruszenie powierzchni, niedostateczne pokrycie, niewłaściwe medium do kulowania, ograniczony dostęp lub niezgodna kolejność operacji mogą zmniejszyć albo zniweczyć zamierzoną korzyść. W SAE J2277 wyraźnie stwierdzono, że niedostateczne lub nadmierne pokrycie może niekorzystnie wpływać na wytrzymałość zmęczeniową i trwałość eksploatacyjną elementu.
Zgodny zapis intensywności lub pokrycia potwierdza spełnienie określonych wymagań dotyczących kontroli procesu. Sam w sobie nie dowodzi jednak, że w przypadku danej części uzyskano określony mnożnik trwałości zmęczeniowej. Deklaracja trwałości na poziomie części wymaga zatwierdzonej podstawy projektowej, reprezentatywnych badań, zatwierdzonych danych referencyjnych albo innej uznanej metody walidacji, która uwzględnia rzeczywisty materiał, geometrię, stan powierzchni, widmo obciążeń i środowisko.

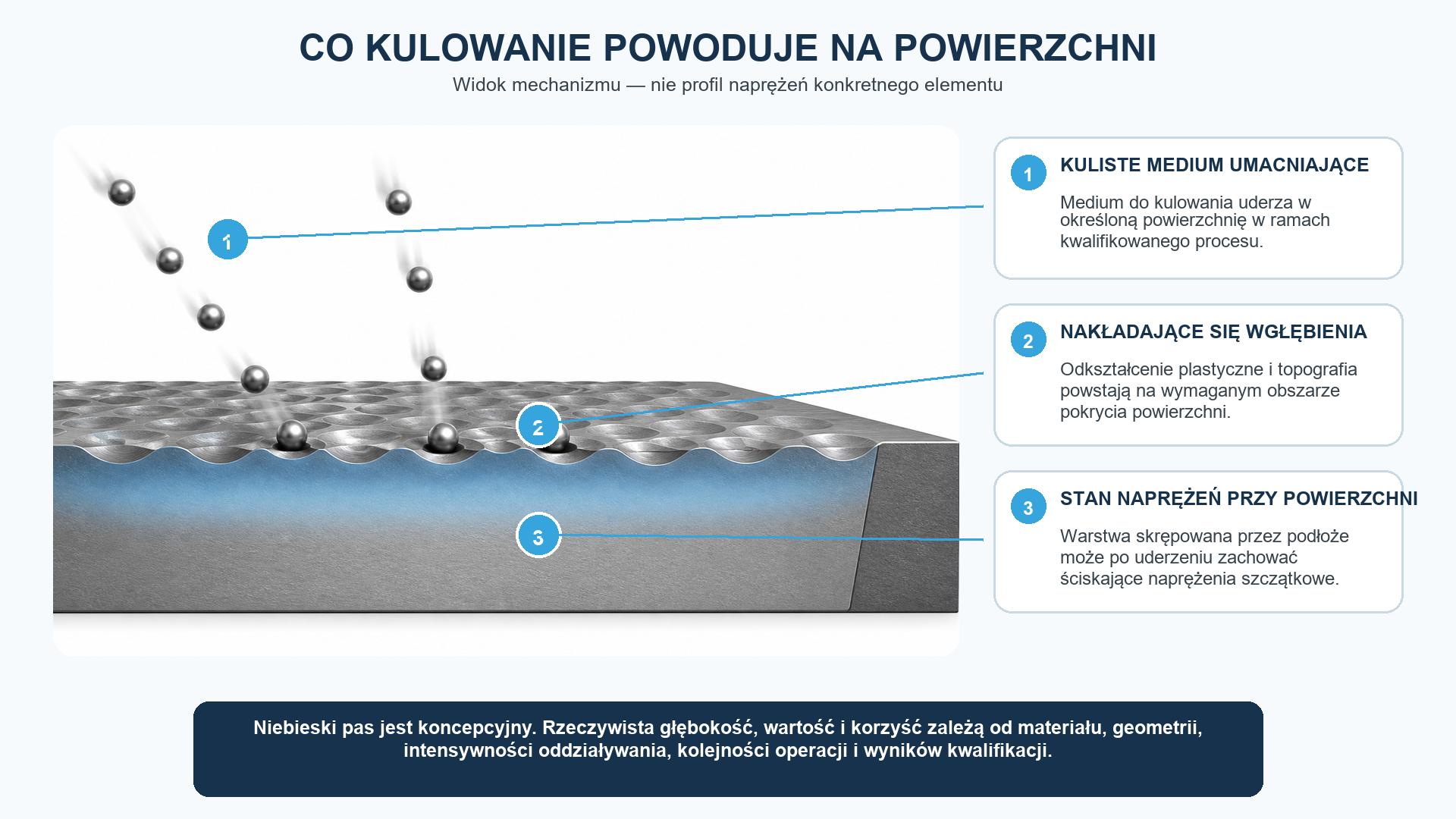

Rysunek 2 rozdziela trzy zjawiska: kontrolowane kuliste medium uderza w określoną powierzchnię, nakładające się wgłębienia powodują odkształcenie plastyczne warstwy przypowierzchniowej, a ograniczona warstwa może zachować ściskające naprężenia szczątkowe. Niebieski pas ma charakter koncepcyjny; jego głębokość, wartość i korzyści zależą od rzeczywistego materiału, geometrii, procesu, kolejności operacji i dokumentacji potwierdzającej.
Które obszary części metalowych najczęściej poddaje się kulowaniu?
Typowe zastosowania kulowania obejmują dostępne obszary powierzchni narażone na cykliczne naprężenia rozciągające lub inny uzasadniony mechanizm uszkodzenia zależny od stanu powierzchni. Podstawy zębów kół zębatych, zaokrąglenia wałów, drut sprężynowy, strefy przejściowe wałów korbowych lub korbowodów, zamocowania łopatek i wybrane cechy podwozi lotniczych występują często, ponieważ lokalna geometria i obciążenie mogą czynić je prawdopodobnymi miejscami inicjacji pęknięć.
Tabela przedstawia rodziny zastosowań, a nie zalecenia technologiczne. Wymagany obszar obróbki może obejmować tylko część widocznego elementu, natomiast sąsiednie otwory, gwinty, pasowania, powierzchnie uszczelniające lub krawędzie mogą wymagać maskowania albo wyłączenia z obróbki. Rysunki techniczne i nadzorowane dokumenty procesu muszą określać te granice na tyle jednoznacznie, aby umożliwić zaprojektowanie oprzyrządowania, programowanie, kontrolę i dopuszczenie.
| Cecha lub rodzina części | Typowy problem inżynierski | Pytanie dotyczące zastosowania |
|---|---|---|
| Podstawa zęba koła zębatego | Inicjacja pęknięcia zmęczeniowego przy zginaniu w przejściu u podstawy | Czy można dotrzeć do strefy u nasady i zapewnić jej pokrycie bez niedopuszczalnego wpływu na bok lub krawędź? |
| Odsadzenie lub promień przejściowy wału | Koncentracja naprężeń cyklicznych w miejscu zmiany średnicy | Czy promień krytyczny jest dostępny przy kontrolowanym kącie ustawienia? |
| Sprężyna śrubowa, zaworowa lub zawieszenia | Zmęczenie inicjowane na powierzchni drutu lub pióra | Czy całą wymaganą powierzchnię można obrabiać i weryfikować w sposób spójny? |
| Przejście korbowodu lub wału korbowego | Zaokrąglenie, otwór olejowy lub miejscowe przejście poddawane dużej liczbie cykli | Które dokładnie cechy są objęte obróbką, wyłączone z niej lub zabezpieczone? |
| Cecha łopatki, tarczy lub zamka jodełkowego | Lokalne wymagania dotyczące zmęczenia, styku lub mocowania | Czy geometria, maskowanie i kwalifikacja zapewniają prawidłową obróbkę zamierzonej strefy? |
| Cecha podwozia lotniczego lub elementu złącznego | Obciążenie cykliczne wymagające wysokiej niezawodności, przy kontrolowanym przekazywaniu wymagań w łańcuchu dostaw | Który dokument klienta, jego rewizja i sposób akceptacji mają zastosowanie? |
Tabela 1. Typowe cechy są przykładami do wstępnej oceny zastosowania; każda z nich nadal wymaga wymagania właściwego dla danego elementu.
OCENA WYKONALNOŚCI Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, strefy krytyczne, wyłączenia, ilości oraz przywołane dokumenty do SP Center na adres [email protected] lub zadzwoń pod numer +48 519 772 773.
Do czego stosuje się kulowanie kół zębatych?
Kulowanie stosuje się często u podstaw zębów kół zębatych, gdy odporność na zmęczenie zginające w strefie przejścia podstawy jest częścią zatwierdzonego celu inżynieryjnego. Podstawa zęba jest geometrycznym miejscem koncentracji naprężeń, lecz rzeczywiste położenie krytyczne zależy od zarysu zęba, rozkładu obciążenia, stanu materiału, obróbki cieplnej, historii obróbki wykańczającej oraz warunków eksploatacji. Bezkrytyczne kulowanie całego koła zębatego nie jest równoważne z kontrolowaną obróbką podstawy zęba.
Wymaganie dotyczące koła zębatego powinno określać obrabiane boki lub podstawy zębów, granice stref przejściowych, powierzchnie chronione oraz nadrzędne wymagania dotyczące intensywności i pokrycia. Dostęp i wielkość medium muszą być zgodne z geometrią podstawy zęba, jednak wartości te muszą wynikać z zatwierdzonej dokumentacji technicznej i przywołanej specyfikacji. Wykonawca procesu opracowuje zdolną technologię w granicach zatwierdzonego wymagania; nie powinien przyjmować uniwersalnych nastaw dla kół zębatych na podstawie innej rodziny wyrobów.
W publikacji NASA Technical Paper 2047 odnotowano 1,6-krotnie większą trwałość na zmęczenie powierzchniowe (pitting) w konkretnym badaniu porównującym kulowane i standardowe koła zębate walcowe o zębach prostych ze stali AISI 9310. Wynik ten jest użytecznym dowodem potwierdzającym mechanizm, lecz nie jest uniwersalnym mnożnikiem: odnosi się do badanego materiału, geometrii, naprężenia, temperatury, prędkości i sposobu realizacji procesu.
Szlifowanie, honowanie, polerowanie, przygotowanie do nakładania powłok lub oddziaływanie cieplne po kulowaniu mogą zmienić zachowany stan warstwy przypowierzchniowej. Dlatego rysunki kół zębatych, instrukcje technologiczne i plany kontroli muszą określać nadzorowaną kolejność operacji. Jeżeli zmieni się geometria zęba, głębokość warstwy utwardzonej powierzchniowo, twardość, źródło materiału lub sposób wykończenia, dział techniczny powinien ocenić, czy wcześniejsza kwalifikacja pozostaje ważna.
Dlaczego sprężyny, wały i korbowody poddaje się kulowaniu?
Sprężyny poddaje się kulowaniu, ponieważ powtarzające się ugięcie wywołuje naprężenia cykliczne na powierzchni lub w jej pobliżu na rozległych obszarach geometrii drutu albo pióra. Obróbka sprężyny może wymagać objęcia całej powierzchni roboczej, a nie jednego widocznego miejsca. Pokrycie, dostęp między zwojami, sposób ustawienia w przyrządzie mocującym, stan drutu oraz każda operacja naprężania wstępnego lub obróbki końcowej muszą odpowiadać zatwierdzonemu przebiegowi procesu.
Dane dotyczące sprężyn pokazują również, dlaczego obróbkę trzeba zintegrować z pełnym przebiegiem procesu produkcyjnego. W opublikowanym badaniu seryjnie produkowanych resorów piórowych pojazdów ciężarowych stwierdzono niemal całkowity brak poprawy trwałości w badanym stanie produkcyjnym oraz podkreślono konieczność łącznego dostosowania parametrów kulowania i obróbki cieplnej. Wniosek nie jest taki, że kulowanie jest nieskuteczne, lecz że znana nazwa elementu nie może zastąpić walidacji na poziomie konkretnego elementu.
W przypadku wałów często rozważa się kulowanie odsadzeń, promieni przejściowych, rowków, wielowypustów, przejść przy rowkach wpustowych lub innych miejscowych stref koncentracji naprężeń. Cecha decydująca o wyniku może zajmować tylko niewielką część długiego wału. Oprzyrządowanie i maskowanie muszą umożliwiać dotarcie do tej cechy bez powodowania niedopuszczalnych zmian czopów łożyskowych, średnic uszczelniających, gwintów lub pasowań o małej tolerancji.
Korbowody i wały korbowe mają zaokrąglenia, przejścia, otwory i miejscowe powierzchnie pełniące różne funkcje. Kulowanie może być uzasadnione w wybranych obszarach poddawanych dużej liczbie cykli obciążenia, ale granice i wyłączenia obróbki muszą być jednoznaczne. Ogólna uwaga, taka jak „kulować całość”, może narazić powierzchnie funkcjonalne na działanie medium lub pozostawić rzeczywistą strefę krytyczną bez jednoznacznego określenia.
- W przypadku sprężyn należy potwierdzić, że wymagana powierzchnia drutu lub pióra jest dostępna i możliwa do zweryfikowania.
- W przypadku wałów należy dokładnie wskazać zaokrąglenie, rowek lub przejście oraz zabezpieczyć średnice funkcjonalne.
- W przypadku korbowodów i wałów korbowych należy oddzielić strefy krytyczne od otworów, pasowań i wykończonych powierzchni współpracujących.
- Dla każdej rodziny należy powiązać proces z rzeczywistym materiałem, obróbką cieplną i dowodami z warunków eksploatacji.
W których branżach stosuje się kulowanie?
W lotnictwie, motoryzacji, energetyce, obronności i przemyśle ciężkim kontrolowane kulowanie stosuje się w wybranych zastosowaniach. Wspólnym uzasadnieniem nie jest nazwa sektora, lecz obecność dostępnego do obróbki obszaru powierzchni, uzasadnionego celu inżynieryjnego oraz sposobu realizacji procesu, który można kontrolować i weryfikować.
Przykłady z poszczególnych sektorów pomagają nabywcom rozpoznać odpowiednie doświadczenie, dokumentację i wyposażenie, lecz nie przenoszą wymagania procesowego z jednej części na inną. W pracach lotniczych można kłaść nacisk na przekazywanie wymagań specyfikacji w łańcuchu dostaw i kwalifikację. W pracach dla przemysłu motoryzacyjnego mogą dochodzić wymagania dotyczące zdolności produkcyjnych i sterowania statystycznego. Zastosowania w energetyce i obronności mogą wprowadzać dodatkowe wymagania dotyczące temperatury, środowiska, identyfikowalności lub nadzoru nad programem. Ostateczne wymaganie pozostaje właściwe dla danej części i umowy.
| Sektor | Przykładowe rodziny części | Kontekst inżynierski |
|---|---|---|
| Lotnictwo | Podwozia lotnicze, koła zębate, wały, cechy łopatek lub tarcz oraz wybrane elementy złączne | Niezawodność, nadzór nad konfiguracją, kwalifikacja i udokumentowane przekazanie wymagań w łańcuchu dostaw |
| Motoryzacja | Koła zębate przekładni, wały, sprężyny zaworowe i zawieszenia oraz korbowody | Trwałość wysokocyklowa, powtarzalność, zdolności produkcyjne i nadzór nad zmianami |
| Energetyka | Elementy turbin lub sprężarek, wały obrotowe i części poddawane obciążeniom cyklicznym | Niezawodność, ekspozycja na temperaturę i zgodność z dalszymi procesami |
| Przemysł obronny i ciężki | Wybrane elementy układów przeniesienia napędu i napędowych, sprężyny oraz inne elementy obciążone cyklicznie | Nadzór nad konfiguracją, obciążenia eksploatacyjne, identyfikowalność i wymagania programu |
Tabela 2. Kontekst branżowy wpływa na dokumentację i kwalifikację, ale sam w sobie nie potwierdza przydatności.
Czy kulowanie można stosować w przypadku zagrożenia pękaniem korozyjnym naprężeniowym lub zmęczeniem frettingowym?
Kulowanie może zwiększać odporność na pękanie korozyjne naprężeniowe w wybranych materiałach, środowiskach i stanach naprężeń, jeżeli istnieje zatwierdzona podstawa inżynierska. Zamierzone ściskające naprężenia przypowierzchniowe mogą mieć znaczenie, ponieważ pękanie korozyjne naprężeniowe wymaga podatnego materiału, określonego środowiska i stanu naprężeń rozciągających. Kulowanie nie eliminuje podatności materiału, nie kontroluje środowiska ani nie gwarantuje ochrony, jeżeli utrzymany stan naprężeń zostanie później zmieniony.
Kulowanie można również rozważyć, gdy uszkodzenia zmęczeniowe wskutek frettingu lub uszkodzenia kontaktowe inicjują się na kontrolowanej powierzchni. Analiza musi uwzględniać nacisk kontaktowy, amplitudę poślizgu, wykończenie powierzchni, zużycie, wzajemne oddziaływanie powłoki lub środka smarnego oraz zgodność topografii po kulowaniu z funkcją powierzchni. Ogólne odwołanie do frettingu nie wystarcza do zdefiniowania skutecznego procesu.
W przypadku obu celów zgodność procesu i walidacja właściwości użytkowych pozostają odrębnymi zagadnieniami. Zapisy intensywności i pokrycia powierzchni wykazują, że wykonano zatwierdzony proces kulowania. Nie zastępują one badań korozyjnych, badań kontaktowych, badań zmęczeniowych ani zatwierdzonego precedensu, jeżeli takie dowody stanowią część podstawy projektowej.
ZASTOSOWANIE WARUNKOWE Zastosowania związane z pękaniem korozyjnym naprężeniowym i frettingiem należy traktować jako właściwe dla konkretnego materiału, środowiska i elementu. Nie wolno deklarować ogólnej korzyści.
Jak materiał, stan powierzchni i geometria wpływają na przydatność do procesu?
Materiał, obróbka cieplna i twardość wpływają na reakcję powierzchni na uderzenia medium oraz na utrzymanie stanu wytworzonego przez proces. Ta sama nominalna intensywność może powodować różne odciski, chropowatość, stopień umocnienia na zimno i profile naprężeń szczątkowych w różnych stopach lub stanach obróbki cieplnej. Dział inżynierii musi zatem określić stan materiału przekazywanego do kulowania i nadzorować zmiany, które mogłyby unieważnić wcześniejsze dowody.
Znaczenie ma również stan powierzchni wejściowej. Nie można zakładać, że uszkodzenia po szlifowaniu, odwęglenie, zawalcowania, fałdy, korozja, istniejące pęknięcia lub niedopuszczalne wady znikną wskutek kulowania. Kulowanie nie jest procesem naprawy wad. Plan jakości powinien określać, które istniejące wcześniej stany powierzchni są dopuszczalne, które wymagają decyzji dotyczącej dalszego postępowania oraz jakie kontrole przeprowadza się przed obróbką.
Geometria decyduje o dostępie, ustawieniu części względem strumienia i ryzyku odkształceń. Głębokie wnęki, wąskie kanały, elementy osłaniające, małe promienie, cienkie ścianki i niepodparte krawędzie mogą sprawić, że wymaganie zapisane w dokumentacji będzie niewykonalne lub szkodliwe. Wczesna ocena wykonalności łączy strefę konstrukcyjną z zasięgiem urządzenia, ustawieniem dyszy lub wirnika, maskowaniem, podparciem w uchwycie i weryfikacją.
| Czynnik projektowy | Dlaczego to ma znaczenie | Przegląd przed zastosowaniem |
|---|---|---|
| Materiał i obróbka cieplna | Kontrolować reakcję na wgniecenia, umocnienie odkształceniowe, ryzyko uszkodzeń i utrzymanie naprężeń szczątkowych | W stosownych przypadkach potwierdź stop, postać wyrobu, stan obróbki cieplnej i twardość |
| Początkowy stan powierzchni | Uszkodzenia po szlifowaniu, odwęglenie, wady lub wcześniejsza obróbka mogą w decydującym stopniu wpływać na właściwości użytkowe | Należy określić dopuszczalny stan wykończenia przed kulowaniem oraz tryb podejmowania decyzji dotyczących dalszego postępowania z wadami |
| Geometria i dostęp | Wgłębienia, ekranowanie i małe promienie mogą uniemożliwiać powtarzalne uderzenia medium | Potwierdź strefę obróbki, sposób ustawienia części, maskowanie i koncepcję przyrządu mocującego |
| Wrażliwość wymiarowa | Cienkie ścianki, krawędzie i smukłe cechy mogą ulec odkształceniu lub miejscowemu uszkodzeniu | Zidentyfikować wymiary krytyczne i punkty weryfikacji |
| Topografia funkcjonalna | Kulowanie zmienia zarówno teksturę powierzchni, jak i naprężenia szczątkowe | W razie potrzeby chronić powierzchnie uszczelniające, łożyskowe, pasowane lub dekoracyjne |
| Środowisko eksploatacji | Temperatura, kontakt, korozja i widmo obciążeń wpływają na zachowanie uzyskanych korzyści | Powiąż proces z rzeczywistymi dowodami projektowymi i warunkami eksploatacji |
Tabela 3. Materiał, stan powierzchni, geometria i warunki eksploatacji określają wykonalność zamierzonego zastosowania.
Na jakim etapie procesu produkcyjnego stosuje się kulowanie?
Kulowanie umieszcza się zwykle w kontrolowanym punkcie sekwencji produkcyjnej, po uzyskaniu odpowiedniego stanu materiału i geometrii krytycznej. Dokładne miejsce zależy od specyfikacji elementu. Obróbka cieplna, końcowa obróbka skrawaniem, szlifowanie, czyszczenie, powlekanie, nakładanie powłok galwanicznych i kontrola mogą oddziaływać na kulowaną powierzchnię, dlatego sposób realizacji procesu musi być zgodna z rysunkiem oraz przywołanymi dokumentami.
Usuwanie materiału po kulowaniu może usunąć część lub całość warstwy odkształconej plastycznie. Oddziaływanie cieplne może powodować relaksację naprężeń szczątkowych zależnie od stopu, temperatury i czasu. Intensywna obróbka wykańczająca może zmienić chropowatość lub głębokość. Dlatego późniejszą operację należy przeanalizować, zamiast uznawać ją za nieszkodliwą, nawet jeśli sama operacja kulowania nie uległa zmianie.
Kolejność procesu wpływa również na odpowiedzialność dostawcy. Klient powinien określić zatwierdzony stan wejściowy oraz wszelkie wymagane ograniczenia dotyczące dalszych operacji. Wykonawca obróbki powinien zarejestrować stan otrzymanego wyrobu, przeprowadzić zatwierdzony proces i zgłosić sprzeczności przed rozpoczęciem produkcji. Nierozwiązana sprzeczność dotycząca kolejności operacji może wpłynąć na ofertę, oprzyrządowanie, kwalifikację, dokumentację dopuszczenia i termin realizacji.
| Operacja lub stan | Powiązanie z kulowaniem | Pytanie inżynieryjne |
|---|---|---|
| Obróbka cieplna | Określa stan materiału i wpływa na reakcję na kulowanie | Czy stan obróbki cieplnej części przedstawionej do kulowania jest stanem dopuszczonym? |
| Obróbka skrawaniem lub szlifowanie | Może nadawać ostateczną geometrię krytyczną lub usuwać warstwę poddaną obróbce | Które operacje usuwania materiału wykonuje się przed kulowaniem i po nim? |
| Czyszczenie i postępowanie z wyrobem | Może wpływać na wymagania dotyczące zanieczyszczeń, zatrzymanego medium i ochrony powierzchni | Czy określono zasady kontroli czystości i usuwania medium do kulowania? |
| Nakładanie powłoki lub powłoki galwanicznej | Powoduje konieczność rozstrzygnięcia kwestii kolejności operacji, maskowania, przyczepności i zgodności | Który przywołany dokument określa kolejność procesu i przygotowanie? |
| Ekspozycja cieplna | Może powodować relaksację naprężeń szczątkowych zależnie od materiału, temperatury i czasu | Czy późniejsza obróbka lub eksploatacja pozostają zgodne ze zwalidowaną podstawą? |
| Kontrola końcowa | Musi weryfikować cechę rzeczywiście wymaganą w umowie | Które wyniki są zapisami procesu, a które służą do akceptacji części? |
Tabela 4. Operacje produkcyjne i eksploatacyjne mogą zachować lub usunąć zamierzony stan warstwy przypowierzchniowej albo spowodować jego relaksację.
Co musi podlegać kontroli w danym zastosowaniu kulowania?
W rzeczywistym zastosowaniu kulowania nadzoruje się założenia inżynierskie, zakres obróbki, wymagania procesowe, weryfikację, kwalifikację i zmiany. Dokumentacja może być rozdzielona między rysunek, specyfikację procesu, zamówienie, plan jakości i instrukcję pracy, lecz identyfikatory, rewizje i zasady pierwszeństwa muszą być ze sobą zgodne.
Intensywność i pokrycie stanowią odrębne wymagania. SAE J442 określa wymagania dotyczące narzędzi używanych do wyznaczania i weryfikacji intensywności, natomiast SAE J443 określa metodę wyznaczania i weryfikacji intensywności kulowania. SAE J2277 dotyczy wyznaczania pokrycia i jego związku z ekspozycją części. Dla części obowiązują norma i jej wydanie przywołane w umowie; aktualne wydanie opublikowane przez wydawcę nie zastępuje automatycznie przywołanego wymagania.
Ciśnienie maszyny, prędkość wirnika, odległość dyszy lub czas ekspozycji mogą być kluczowymi nastawami podczas opracowywania procesu, ale nie zastępują zatwierdzonego wymagania dotyczącego części. Wykonawca procesu ustala i utrzymuje nastawy zapewniające zatwierdzone wyniki intensywności, pokrycia powierzchni, strefy obróbki i medium. Każda zmiana wartości objętej nadzorem projektowym, proponowana przez dostawcę, wymaga uzgodnionej dokumentacji potwierdzającej oraz odpowiedniej ścieżki zatwierdzenia.
| Obszar kontroli | Co musi zostać określone | Dlaczego przykłady zastosowań nie wystarczają |
|---|---|---|
| Zamierzony efekt inżynierski | Mechanizm uszkodzenia, cel eksploatacyjny i miejsce krytyczne | Nazwa części nie określa celu obróbki. |
| Zakres obróbki | Obszary kulowane, granice, wyłączenia, maskowanie i strefy przejściowe | Proces musi oddziaływać na przewidzianą powierzchnię bez uszkadzania chronionych cech |
| Wymaganie procesowe | Przywołana specyfikacja i jej wydanie oraz kompletne wymagania dotyczące intensywności, pokrycia, ograniczeń w zakresie medium i kolejności operacji | Same nastawy maszyny nie stanowią wymagania dotyczącego części, które można przenieść do innego procesu |
| Weryfikacja | Zapisy intensywności, wyznaczanie pokrycia, kontrola medium, identyfikowalność i przywołane kontrole | Zapisy potwierdzają wykonanie zatwierdzonego procesu, lecz nie dowodzą automatycznie trwałości elementu |
| Kwalifikacja i walidacja | Próby, przebieg realizacji pierwszej sztuki, badania reprezentatywne, precedens i jednostka zatwierdzająca | Dokumentacja potwierdzająca łączy kontrolowany proces z zatwierdzoną konstrukcją |
| Nadzór nad zmianami | Zmiany materiału, geometrii, wyposażenia, oprzyrządowania, kolejności operacji, dostawcy i dokumentacji potwierdzającej | Znana nazwa procesu nie dowodzi zachowania równoważności. |
Tabela 5. Kontrolowane zastosowanie łączy zamysł techniczny, realizację procesu, dowody oraz uprawnienia do zatwierdzania.
DANE WEJŚCIOWE ZAPYTANIA OFERTOWEGO Aby uzyskać miarodajną ofertę, należy dostarczyć kontrolowane rysunki i rewizje, informacje o materiale i obróbce cieplnej, strefy obróbki i strefy wyłączone, specyfikacje nadrzędne, wymagania dotyczące intensywności i pokrycia powierzchni, ilości, zakres kwalifikacji oraz wymagane zapisy. Jeśli wymaganie wymaga wstępnej oceny wykonalności, należy zadzwonić pod numer +48 519 772 773.
Jak kwalifikuje się i waliduje zastosowanie kulowania?
Proces kulowania uznaje się za zakwalifikowany, gdy wymagana organizacja, wyposażenie, nadzór nad medium do kulowania, oprzyrządowanie, przebieg procesu oraz dokumentacja potwierdzająca spełniają przywołane wymagania umowne. Dokładny przebieg może obejmować próby zdolności procesu, opracowanie krzywej nasycenia, wykazanie pokrycia powierzchni, działania dotyczące pierwszej sztuki, udział klienta w charakterze świadka, zatwierdzenie procesu specjalnego albo inne etapy właściwe dla danego programu. Jeden pakiet kwalifikacyjny nie ma automatycznie zastosowania do każdej części.
Walidacja właściwości użytkowych części odpowiada na inne pytanie: czy wybrane wymaganie wspiera zatwierdzony cel projektowy. Takich dowodów mogą dostarczyć reprezentatywne badania zmęczeniowe, zatwierdzona analiza inżynieryjna, doświadczenia eksploatacyjne, uzasadniony precedens konstrukcyjny lub inna autoryzowana metoda. Przeniesienie rozwiązania z wcześniejszej części wymaga jednoznacznego wykazania podobieństwa materiału, geometrii, stanu powierzchni, obciążenia, środowiska, procesu i kolejności operacji.
Dokumentacja potwierdzająca dopuszczenie produkcji seryjnej powinna odpowiadać właściwościom rzeczywiście objętym wymaganiami. Typowe zapisy mogą obejmować identyfikowalność, nadzór nad medium, weryfikację intensywności, określenie pokrycia powierzchni, identyfikację urządzenia lub programu, wyniki kontroli oraz decyzje dotyczące dalszego postępowania z niezgodnościami. Zapisy należy przechowywać i przekazywać zgodnie z umową, a nie na podstawie założeń wynikających z ogólnego certyfikatu.
- Należy określić, kto zatwierdza wymagania projektowe, a kto technologię produkcji.
- Należy podać, czy w próbach wykorzystuje się próbki technologiczne, próbki reprezentatywne czy rzeczywiste części.
- Oddziel odbiór w zakresie nadzoru nad procesem od odbioru dotyczącego naprężeń szczątkowych lub właściwości zmęczeniowych.
- Zarejestrować dokładny rysunek, specyfikację i wydanie użyte do kwalifikacji.
- Późniejsze zmiany oceniaj pod kątem równoważności oraz wpływu na ponowną walidację lub ponowną kwalifikację.
Czy kulowanie stosuje się do nowych części, napraw i konserwacji?
W produkcji nowych wyrobów kulowanie stosuje się, gdy wymaga tego dopuszczona konstrukcja i sposób realizacji procesu. Może ono również występować w zatwierdzonej dokumentacji remontowej, obsługowej lub naprawczej, ale cel i upoważnienie muszą być jednoznaczne. Powtórzenie procesu produkcyjnego na używanej części nie przywraca automatycznie jej pierwotnego stanu zmęczeniowego ani nie usuwa nagromadzonych uszkodzeń.
Zastosowanie procesu w ramach obsługi technicznej powinno uwzględniać wcześniejszą eksploatację, kontrolę, dopuszczalne granice korozji lub uszkodzeń, usuwanie materiału, stan wymiarowy oraz kolejność ewentualnych operacji naprawczych. Jeżeli występuje pęknięcie lub wada powodująca odrzucenie, kulowanie nie zastępuje zatwierdzonej naprawy ani decyzji o odrzuceniu. Wiążące są właściwa instrukcja obsługi technicznej, specyfikacja naprawy, zatwierdzenie klienta oraz wymagania prawne.
Obróbka części używanej może wymagać odrębnej podstawy kwalifikacji, ponieważ jej powierzchnia wejściowa różni się od powierzchni nowo wytworzonej części. Usuwanie warstw, wygładzanie, szlifowanie, usuwanie powłok, miejscowa naprawa lub oddziaływanie cieplne mogą zmienić geometrię i stan powierzchni. Przed opracowaniem przebiegu procesu wykonawca musi znać zatwierdzony stan wejściowy i dopuszczalne granice dalszego postępowania.
Kiedy kulowanie może być niewłaściwym rozwiązaniem?
Kulowanie może być niewłaściwym rozwiązaniem, gdy dominujący mechanizm uszkodzenia nie zależy od powierzchni podatnej na obróbkę, nie można dotrzeć do miejsca krytycznego, wymagana funkcja powierzchni jest niezgodna z topografią powstającą wskutek uderzeń albo materiał i geometria nie tolerują tego procesu. Rozwiązanie inżynierskie powinno odpowiadać rzeczywistemu problemowi konstrukcyjnemu, zamiast nawykowo wprowadzać kulowanie.
Z kulowania należy również zrezygnować, gdy nie istnieje kontrolowany sposób odbioru procesu. Polecenie „wykonać kulowanie w celu zwiększenia trwałości” jest niekompletne bez określenia stref obróbki, dokumentów nadrzędnych, pełnych wymagań dotyczących intensywności i pokrycia powierzchni, chronionych cech oraz jednostki zatwierdzającej. Wykonawca procesu może zaproponować sposób jego opracowania, ale rezultaty objęte nadzorem konstrukcyjnym muszą zostać zatwierdzone przez upoważniony personel inżynierski.
Jeśli informacje są niepełne, właściwą decyzją dotyczącą dalszego postępowania jest dodatkowa ocena inżynieryjna. Próba może dostarczyć dowodów dotyczących dostępu, maskowania, pokrycia, odkształcenia lub stanu powierzchni, lecz sama w sobie nie stanowi zezwolenia na produkcję. Wynik należy ocenić względem celu projektowego i włączyć do nadzorowanej dokumentacji.
- Miejsce inicjacji pęknięcia lub ograniczenie właściwości użytkowych nie wynika ze stanu powierzchni.
- Strefa krytyczna jest niedostępna lub nie można jej zweryfikować przy użyciu proponowanej sposobu realizacji procesu.
- Chropowatość powierzchni, tolerancja wymiarowa, stan krawędzi lub wygląd stałyby się niedopuszczalne.
- Stan materiału, cienkościenna geometria lub twardość stwarzają niedopuszczalne ryzyko uszkodzenia albo odkształcenia.
- Późniejsza obróbka skrawaniem, obróbka wykańczająca lub oddziaływanie cieplne usuwa albo relaksuje zamierzoną warstwę.
- Dla tego zastosowania nie istnieje zatwierdzone wymaganie, podstawa walidacji ani procedura kontroli zmian.

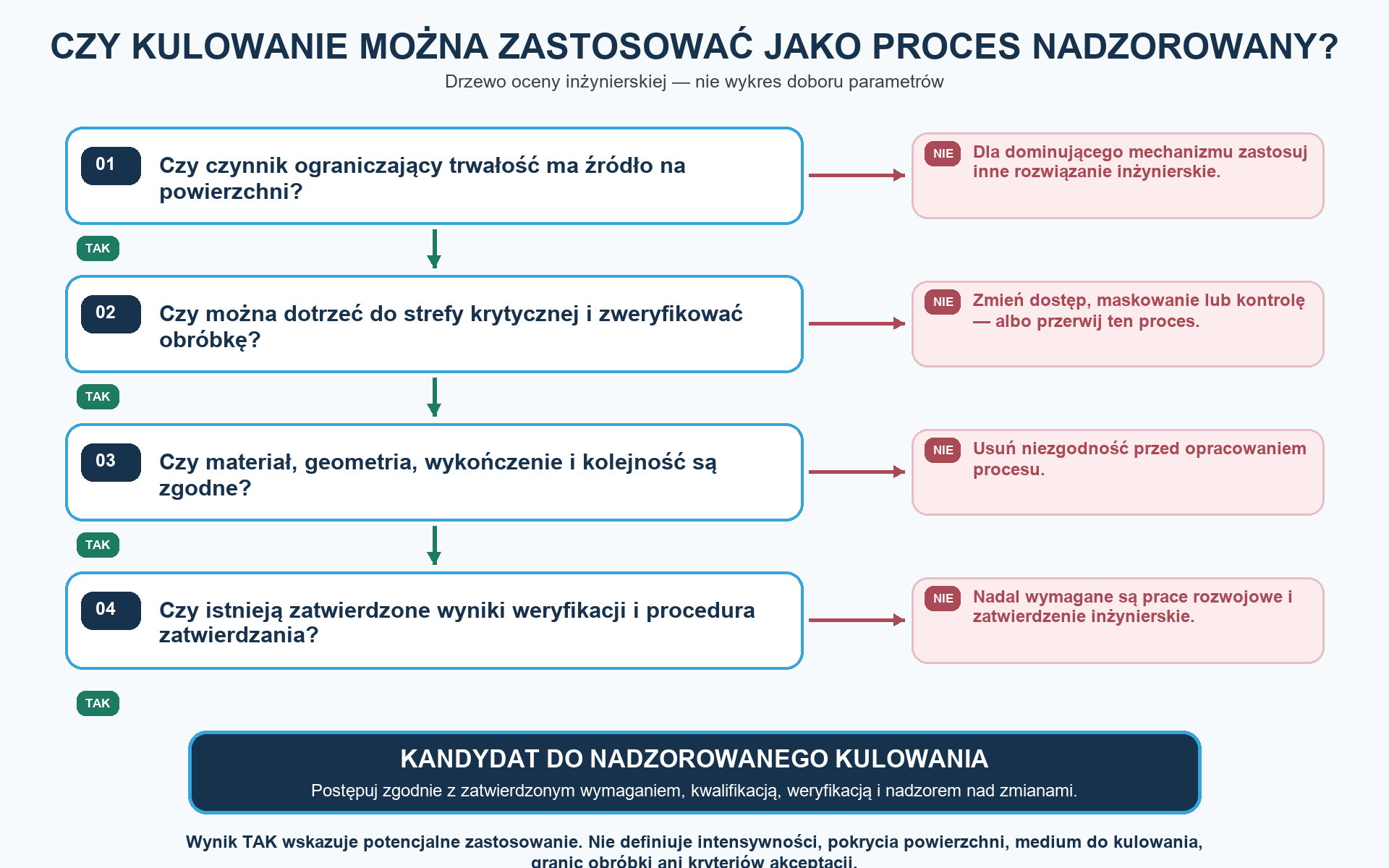

Rysunek 3 przekształca wstępną ocenę zastosowania w cztery jednoznaczne decyzje: potwierdzenie celu związanego z powierzchnią, uzyskanie dostępu do strefy krytycznej i jego weryfikację, rozstrzygnięcie zgodności materiałowej i technologicznej oraz ustanowienie zatwierdzonych dowodów i uprawnień do zatwierdzenia. Dopiero pełna ścieżka odpowiedzi twierdzących wskazuje kandydata do kontrolowanego kulowania; nadal nie określa jednak intensywności, pokrycia powierzchni, medium ani granic obróbki.
Jakie są powszechne błędne przekonania dotyczące zastosowań kulowania?
MIT: Kulowanie stosuje się głównie w przemyśle lotniczym i kosmicznym. Fałsz. Przemysł lotniczy jest dobrze widocznym sektorem zastosowań, lecz kontrolowane kulowanie stosuje się również w motoryzacji, energetyce, przemyśle obronnym i innych branżach, jeżeli uzasadniają to warunki pracy części.
MIT: Każda część stalowa odnosi korzyści z kulowania. Fałsz. Przydatność zależy od stanu materiału, geometrii, obciążenia, funkcji powierzchni, kolejności operacji, dostępności i walidacji.
MIT: Kulowanie jest procesem czyszczenia. Fałsz w kontekście kontrolowanego zastosowania zmęczeniowego. Oczyszczenie lub zmiana wyglądu nie potwierdzają zgodności intensywności, pokrycia, kontroli medium, zakresu obróbki ani identyfikowalności.
MIT: Zgodny wynik intensywności dowodzi zwiększenia trwałości zmęczeniowej. Fałsz. Intensywność jest wynikiem kontroli procesu. Twierdzenie dotyczące trwałości zmęczeniowej części wymaga zatwierdzonej podstawy projektowej i odpowiedniej dokumentacji walidacyjnej.
MIT: Dla tego samego typu elementu zawsze stosuje się te same parametry. Fałsz. Materiał, twardość, geometria, obciążenia eksploatacyjne, specyfikacja i późniejsze operacje mogą zmienić zatwierdzone okno procesowe.
MIT: Kulowanie naprawia pęknięcia lub przywraca wymiary utracone wskutek zużycia. Fałsz. Istniejące pęknięcia, niedopuszczalne wady i ubytki wymiarowe wymagają zatwierdzonego trybu kontroli, naprawy lub odrzucenia.
Często zadawane pytania o zastosowania kulowania
Jakie jest najczęstsze zastosowanie kulowania?
Najczęstszym zastosowaniem kulowania jest zwiększanie odporności części metalowej na zmęczenie inicjowane na powierzchni przez wytworzenie kontrolowanego stanu ściskających naprężeń szczątkowych w warstwie przypowierzchniowej. Korzyść tę należy potwierdzić dla rzeczywistego materiału, cechy geometrycznej, obciążenia i sposobu realizacji procesu.
Jakie części są powszechnie kulowane?
Typowe przykłady obejmują podstawy zębów kół zębatych, zaokrąglenia wałów, sprężyny śrubowe lub piórowe, strefy przejściowe korbowodów i wałów korbowych, cechy turbin lub sprężarek, powierzchnie podwozi lotniczych oraz wybrane cechy elementów złącznych. Przykłady te nie przesądzają o przydatności procesu ani o parametrach dla konkretnej części.
Dlaczego koła zębate poddaje się kulowaniu?
Koła zębate często kuluje się u podstaw zębów, aby osiągnąć zatwierdzony cel w zakresie wytrzymałości na zmęczenie zginające w strefie przejściowej podstawy. Dla konkretnego koła zębatego trzeba określić obszar obróbki, dostęp, stan materiału, intensywność, pokrycie, kolejność oraz wymaganą dokumentację potwierdzającą.
Dlaczego sprężyny poddaje się kulowaniu?
Sprężyny poddaje się kulowaniu, ponieważ powtarzające się ugięcie może sprawić, że stan powierzchni drutu lub pióra będzie miał istotne znaczenie dla właściwości zmęczeniowych. Zatwierdzony proces musi objąć wymagany obszar i umożliwić jego weryfikację bez niedopuszczalnego odkształcenia lub uszkodzenia powierzchni.
Jaka jest różnica między kulowaniem a śrutowaniem?
Kulowanie jest kontrolowanym procesem inżynierii powierzchni, stosowanym głównie do osiągnięcia określonego celu mechanicznego, takiego jak odporność zmęczeniowa. Śrutowanie dobiera się zazwyczaj do czyszczenia lub przygotowania powierzchni. Podobne urządzenia lub kuliste medium nie oznacza, że specyfikacje i dokumentacja potwierdzająca akceptację tych procesów mogą być stosowane zamiennie.
Czy kulowanie można stosować do stopów aluminium, tytanu i niklu?
Kulowanie można określić dla wybranych stopów aluminium, tytanu, niklu i innych stopów przy zastosowaniu odpowiednich obowiązujących wymagań. Medium, intensywność, pokrycie powierzchni, kontrola zanieczyszczeń, stan powierzchni i zgodność z późniejszymi operacjami muszą odpowiadać materiałowi i przywołanej specyfikacji.
Czy kulowanie stosuje się przed obróbką skrawaniem czy po niej?
Kulowanie przeprowadza się w punkcie sekwencji określonym w zatwierdzonym rysunku i specyfikacji procesu. Geometrię krytyczną i stan materiału ustala się zazwyczaj wcześniej, natomiast późniejszą obróbkę skrawaniem, szlifowanie, wykańczanie lub oddziaływanie cieplne należy przeanalizować, ponieważ mogą one usunąć zmienioną warstwę albo spowodować relaksację występujących w niej naprężeń.
Jakich informacji SP Center potrzebuje do oceny zastosowania?
SP Center potrzebuje nadzorowanych rysunków wraz z numerami rewizji, informacji o materiale i obróbce cieplnej, krytycznych stref obróbki i stref wyłączonych, obowiązujących specyfikacji, pełnych wymagań dotyczących intensywności i pokrycia powierzchni, danych o liczbie części, operacjach poprzedzających i następujących po kulowaniu, zakresie kwalifikacji oraz wymaganych zapisach dopuszczenia. W celu wstępnego omówienia wykonalności należy zadzwonić pod numer +48 519 772 773.
Najważniejsze wnioski
- Kulowanie stosuje się przede wszystkim w uzasadnionych zastosowaniach związanych ze zmęczeniem inicjowanym na powierzchni.
- Cecha krytyczna i mechanizm uszkodzenia mają większe znaczenie niż nazwa elementu lub sektora.
- Koła zębate, sprężyny, wały, korbowody, urządzenia wirujące i cechy podwozia lotniczego są przykładami, a nie rozwiązaniami zalecanymi automatycznie.
- Materiał, obróbka cieplna, powierzchnia przed procesem, dostęp, chropowatość, odkształcenie i przydatność nadzoru nad kolejnością operacji produkcyjnych.
- Weryfikacja intensywności i pokrycia potwierdza wykonanie procesu, lecz nie dowodzi automatycznie trwałości zmęczeniowej części.
- Zastosowania związane z pękaniem korozyjnym naprężeniowym, frettingiem i obsługą techniczną wymagają jednoznacznych dowodów właściwych dla danego elementu.
- Śrutowanie może być właściwym wyborem do czyszczenia lub przygotowania, lecz nie jest zamienne z kontrolowanym kulowaniem.
- Kontrolowane zastosowanie określa strefy obróbki, dokumenty nadrzędne, kompletne wymagania procesowe, wymaganą dokumentację oraz jednostka uprawniona do zatwierdzenia.
