Na čo sa používa guľôčkovanie? Súčiastky, materiály a…

Technické ciele, únavovo kritické prvky, stavy materiálu a priemyselné aplikácie riadeného guľôčkovania

Guľôčkovanie sa používa na vytvorenie riadeného podpovrchového stavu kovových súčiastok, najčastejšie na zvýšenie odolnosti proti únave alebo iniciácii a šíreniu trhlín na vysoko namáhaných povrchoch. Opakované nárazy môžu vytvárať tlakové zvyškové napätia, spevnenie za studena a zmenenú topografiu povrchu. Proces sa používa na ozubené kolesá, pružiny, hriadele, otvory, prechodové polomery, spojovacie prvky a ďalšie kritické znaky v rôznych odvetviach – vždy však postupom kvalifikovaným pre konkrétny materiál, geometriu, požiadavku a prevádzkový cieľ.

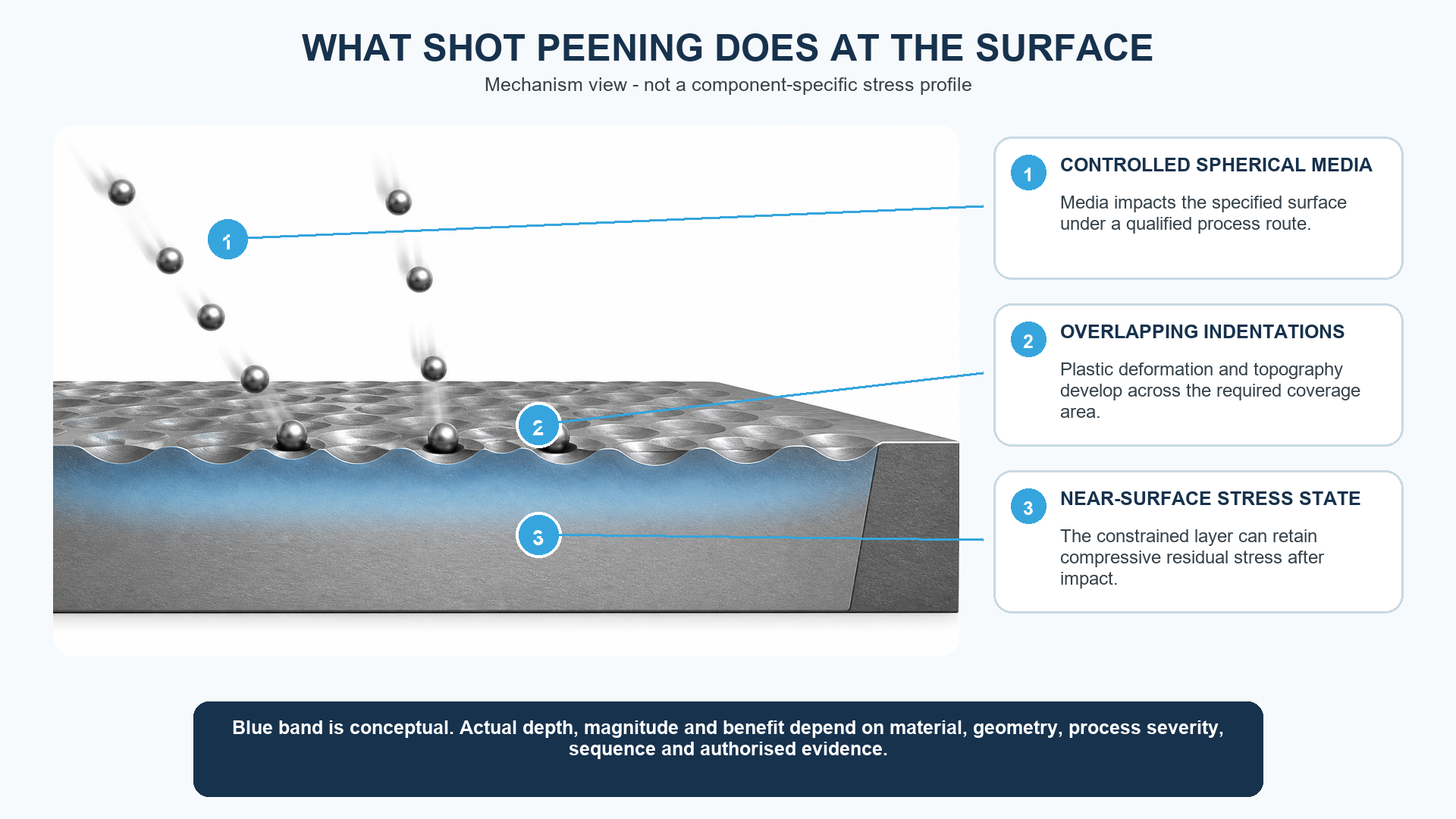

Obrázok 1. Guľôčkovanie sa volí pre technický cieľ spojený s definovaným materiálom, prvkom a mechanizmom porušenia.

Aké inžinierske ciele môže guľôčkovanie podporiť?

Inžiniersky cieľ	Ako môže pomôcť guľôčkovanie	Požadovaná hranica
Odolnosť proti únave	Vhodný stav zvyškového tlakového napätia môže znížiť efektívnu hnaciu silu v ťahu v blízkosti povrchu	Výhoda závisí od materiálu, geometrie, povrchu, spektra zaťaženia, prostredia a stability napätia
Odolnosť voči vzniku povrchových trhlín	Úprava môže spôsobiť kompresiu a tvárnenie za studena na vysoko namáhaných koreňoch, zaobleniach alebo otvoroch	Existujúce trhliny, popáleniny od brúsenia alebo neprijateľné poškodenia nesmú byť skryté
Odolnosť voči praskaniu od korózie v dôsledku napätia	Kompresia môže znížiť povrchové napätie v ťahu, ktoré je relevantné pre niektoré systémy materiál-prostredie	Použiteľnosť vyžaduje správnu zliatinu, prostredie, proces a validačnú bázu
Podpora odolnosti proti frettingovej únave	Ošetrený stav blízko povrchu môže zlepšiť toleranciu voči cyklickému kontaktnému poškodeniu v kvalifikovaných aplikáciách	Kontaktný tlak, šmyk, drsnosť, nečistoty, povlak a mazanie zostávajú rozhodujúce
Obnova po definovanom odstránení materiálu	Schválený postup môže po oprávnenom obrábaní alebo lokálnom zahladení obnoviť požadovanú ošetrenú vrstvu	Autorizácia opravy, zostávajúca geometria, odstránenie poškodenia a rekvalifikácia musia byť explicitné
Riadenie deformácie v špeciálnych postupoch	Riadené a vyvážené guľôčkovanie môže v technicky navrhnutej aplikácii tvárnenia guľôčkovaním ovplyvniť tvar súčiastky	Tvárnenie guľôčkovaním je samostatný vývojový cieľ, nie bežný dôsledok guľôčkovania

Tabuľka 1. Guľôčkovanie sa volí na základe definovaného inžinierskeho cieľa, nie na základe všeobecného prísľubu pevnejšieho kovu.

Najčastejším cieľom je umiestniť vhodné pole zvyškového tlakového napätia tam, kde ťahové prevádzkové napätie a stav povrchu pravdepodobne spôsobujú iniciáciu únavy. Rovnaké spracovanie mení aj drsnosť a lokálny stav materiálu. Tieto zmeny musia zostať prijateľné pre rozmery, kontakt, tesnenie, povlakovanie, trenie a kontrolu.

Ktoré prvky komponentu sa bežne ošetrujú?

Prvok súčiastky	Prečo sa to zvažuje	Hlavná výzva riadenia procesu
Zaoblenie alebo polomer	Vysoké lokálne napätie a spoločný pôvod únavy	Uhol, odraz, tieňovanie, reprezentácia držiaka alebo trysky a lokálne pokrytie
Koreň ozubeného kolesa alebo drážky	Cyklické ohýbanie a koncentrácia napätia súvisiaca s kontaktom	Prístup ku koreňu, chránené boky, odstránenie média a reprezentatívna kontrola
Otvor alebo diera	Koncentrácia napätia a možné vzniknutie trhliny na vstupe, výstupe alebo vnútornej stene	Prístup k rúrke alebo tryske, zmena prúdu, pohyb, zadržané médium a kontrola hraníc
Pružina alebo torzný prvok	Vysokocyklové striedavé napätie v blízkosti povrchu	Stav materiálu, úplné odkrytie, deformácia, poškodenie povrchu a stabilné procesné okno
Prechod hriadeľa, nápravy alebo kľuky	Rotačné ohýbanie a lokálne zmeny geometrie	Obvodová rovnomernosť, maskovanie, manipulácia a sledovateľná konfigurácia
Tenká stena, hrana alebo presnosť prispôsobenie	Môže byť kritické z hľadiska únavy, ale citlivé na náraz	Deformácia, poškodenie hrán, drsnosť, zmena rozmerov a ochrana

Tabuľka 2. Vysokohodnotné ciele ošetrenia sú často najťažšie dosiahnuteľné a kontrolované oblasti.

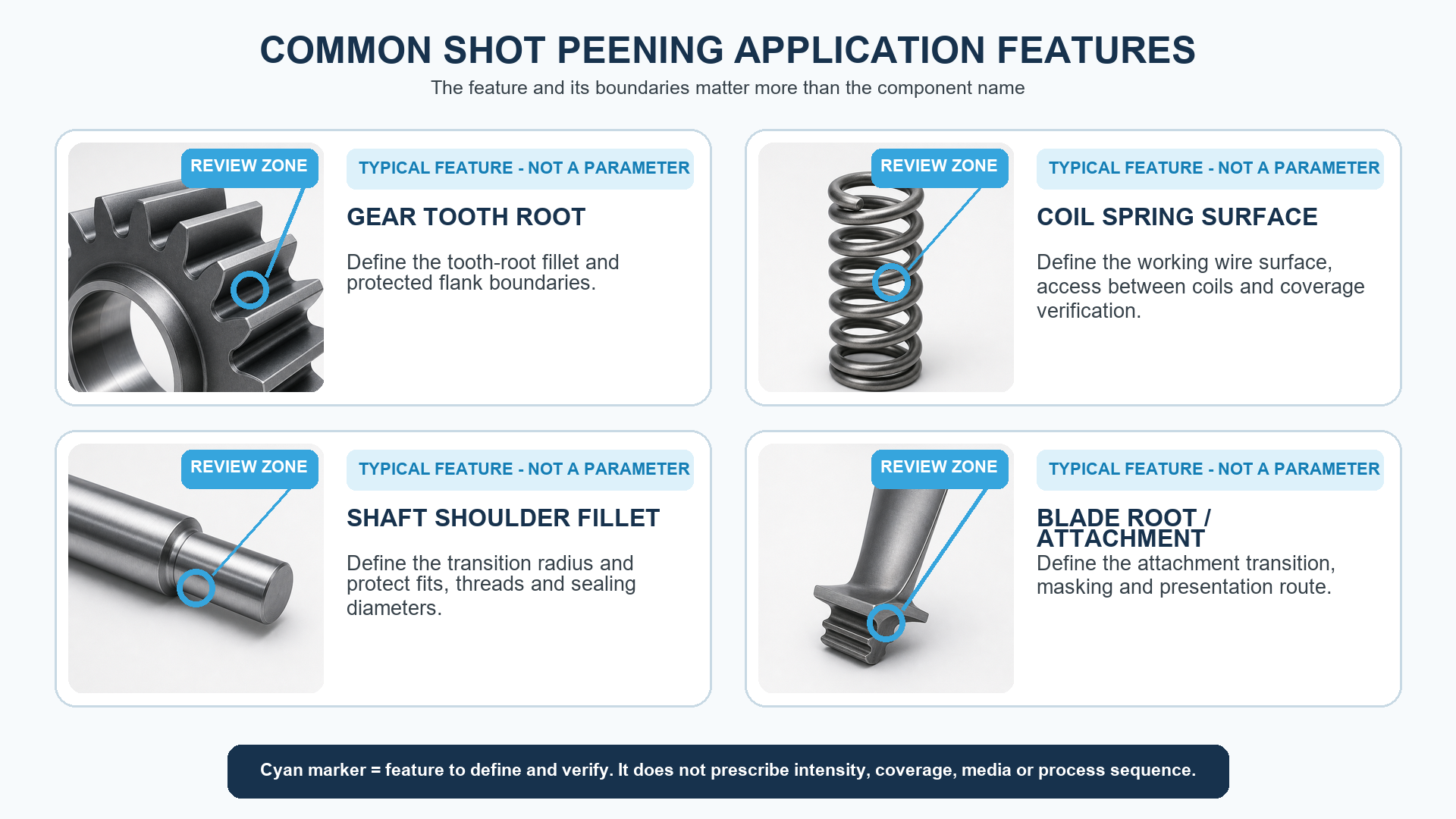

Obrázok 2. Zaoblenia, koreňové oblasti, otvory a prechody sú cennými cieľmi ošetrenia iba vtedy, keď je kontrolovaný prístup, pokrytie a akceptácia povrchu.

Komponent by nemal byť špecifikovaný iba ako „guľôčkovaný“. Výkres alebo definícia riadeného procesu vyžaduje presné hranice ošetrenia, výnimky, prechody a kritické zóny. Prístup k viditeľnému vonkajšiemu povrchu nedokazuje prístup k zapustenému koreňu alebo vnútornému otvoru. Pokrytie a akákoľvek metóda nepriamej kontroly musia predstavovať skutočnú geometriu.

Ktoré materiály sa používajú pri guľôčkovaní?

Materiál alebo stav	Možný kontext použitia	Dôležité kvalifikačné otázky
Uhlíkové a legované ocele	Hriadele, ozubené kolesá, pružiny, spojovacie prvky a konštrukčné prvky	Tepelné spracovanie, tvrdosť, vstupné brúsenie, tvrdosť a deformácia média
Cementované alebo indukčne kalené ocele	Ozubené kolesá a vlastnosti opotrebenia s tvrdým povrchom	Hĺbka povrchovo spevnenej vrstvy, stav povrchu, zadržaný austenit, mikropoškodenie a prípustná intenzita nárazu
Nitridované ocele	Tvrdé difúzne vrstvy na dieloch kritických z hľadiska únavy alebo opotrebenia	Zlúčeninová vrstva, riziko krehkého porušenia, predchádzajúca konečná úprava a kompatibilita intenzity a média
Nerezové ocele	Pružiny, hriadele, spojovacie prvky a konštrukcie citlivé na koróziu	Kontrola kontaminácie, presná trieda, stav pevnosti a prostredie
Hliníkové zliatiny	Konštrukcie a rotujúce časti pre letecký, motoristický a priemyselný priemysel	Zliatiny a stav, tenké rezy, drsnosť, deformácia a kontaminácia železom
Zliatiny titánu a niklu	Vysoko zaťažené komponenty pre letecký, energetický a priemyselný priemysel	Obmedzenia médií, poškodenie povrchu, kontaminácia, teplota a kvalifikácia špecifická pre zákazníka

Tabuľka 3. Skupina materiálov je len východiskovým bodom pre kvalifikovanú aplikáciu.

Ten istý názov zliatiny môže zahŕňať rôzne formy výrobkov, tepelné spracovania, úrovne tvrdosti a vstupné povrchy. Cementované a nitridované komponenty vyžadujú osobitnú pozornosť venovanú krehkým alebo zlúčeninovým vrstvám a predchádzajúcemu brúseniu. Neželezné zliatiny môžu mať za následok limity kontaminácie a poškodenia povrchu, ktoré vylučujú médiá alebo zariadenia prijateľné pre oceľovú cestu.

Kde sa v priemysle používa guľôčkovanie?

Kontext odvetvia	Reprezentatívne rodiny komponentov	Čo sa musí potvrdiť
Letecký a kozmický priemysel	Podvozok, motor, prevodovka, pružina, upevňovacie prvky a konštrukčné prvky	Presná špecifikácia, schválený zdroj, rozsah Nadcap alebo zákazníka pri použití, kvalifikácia a sledovateľnosť dielu
Automobilový priemysel a ťažké vozidlá	Ozubené kolesá, pružiny, hriadele, ojnice, kľukové hriadele a časti hnacieho ústrojenstva	Výkresový postup, stav materiálu, sériová kapacita, čistota a doklady o kvalite od zákazníka
Energia a výroba energie	Turbínové stroje, hriadele, ozubené kolesá, pružiny a vysoko zaťažené upevňovacie prvky	Prevádzková teplota, korozívne prostredie, opravárenské oprávnenie a validácia na úrovni dielov
Železnice	Pružiny, nápravy, ozubené kolesá, hriadele a bezpečnostne relevantné mechanické časti	Príslušná špecifikácia zákazníka, materiálové a tepelné spracovanie, kontrola a riadenie zmien
Motoristický šport	Ozubené kolesá, hriadele, pružiny, ojnice a ľahké vysoko namáhané diely	Sledovateľná konfigurácia, krátka vývojová slučka, validácia stavu povrchu a realistického zaťaženia
Všeobecné priemyselné stroje	Ozubené kolesá, pružiny, nástroje, hriadele, spojky a detaily kritické z hľadiska únavy	Skutočný spôsob poruchy, prínos úpravy, prístup k plochám, akceptačné kritériá a komerčný postup spracovania dávky

Tabuľka 4. Označenia sektorov opisujú kontext; zmluva a komponent definujú skutočný postup.

Práce v leteckom priemysle môžu vyžadovať schválenie zákazníkom, akreditáciu Nadcap na presnom mieste spracovania, kvalifikáciu dielov a rozsiahlu sledovateľnosť. Ide o samostatné kontroly: Nadcap nie je certifikácia produktu a vyžaduje sa iba vtedy, keď si ju vyžaduje zmluva alebo zákaznícky program. Iné odvetvia môžu v rámci rôznych systémov stanoviť rovnako náročné požiadavky na komponenty a kvalitu.

Aký je rozdiel medzi guľôčkovaním a tryskaním?

Guľôčkovanie má riadený cieľ v oblasti povrchového inžinierstva a zvyčajne vyžaduje stanovenú Almenovu intenzitu, pokrytie, médium a procesné doklady. Tryskanie sa bežne používa na čistenie, odstraňovanie okovín alebo povlakov a na prípravu povrchu. Zariadenie alebo médium môžu vyzerať podobne, ale účel, procesné okno, overovanie a kritériá akceptácie sa líšia.

Čistiaci cyklus sa bez požadovaných dokladov nesmie vydávať za kvalifikované guľôčkovanie. Od guľôčkovania sa naopak nemá očakávať odstránenie silnej korózie, okovín alebo povlaku, ak nie je definovaná samostatná autorizovaná operácia. Ak sa na jednej súčiastke používajú oba procesy, ich poradie, čistota zariadenia a kritériá akceptácie musia zostať oddelené.

Ako guľôčkovanie podporuje súčiastky kritické z hľadiska únavy?

Únavové trhliny často vznikajú tam, kde interagujú lokálne ťahové napätie, koncentrácia napätia a povrchové diskontinuity. Vhodné pole zvyškového tlakového napätia môže znížiť efektívny stav ťahu v blízkosti povrchu a oddialiť iniciáciu alebo skoré šírenie. Výhoda závisí od toho, či hĺbka spracovania zostane relevantná a stabilná pri prevádzkovom zaťažení, teplote a prostredí.

Almenova intenzita nemeria zvyškové napätie ani životnosť komponentu. Pokrytie nepreukazuje únavový výkon. Tam, kde je dôležitý kredit za návrh, môže kvalifikácia vyžadovať charakterizáciu zvyškového napätia XRD, drsnosť, rozmery, metalografiu, skúšky únavy alebo iné doklady o komponentoch okrem bežných procesných kontrol.

Môže guľôčkovanie podporovať aplikácie korózie pod napätím alebo trením?

Môže sa zvážiť, keď povrchové ťahové napätie prispieva k príslušnému mechanizmu, ale vhodnosť je špecifická pre systém. Praskanie koróziou pod napätím závisí od zliatiny, mikroštruktúry, prostredia, stavu ťahu a času. Trenie závisí od kontaktného tlaku, amplitúdy sklzu, nečistôt, drsnosti, mazania, povlaku a zaťaženia. Všeobecný popis procesu nemôže nahradiť validáciu špecifickú pre materiál a službu.

Kedy by sa nemalo zvoliť guľôčkovanie?

Technický cieľ, mechanizmus poruchy alebo hranica ošetrenia nie sú definované.
Komponent obsahuje trhliny, brúsne pripáleniny, neprijateľnú koróziu alebo iné poškodenie bez povolenej rozhodnutia o ďalšom postupe.
Kritický povrch nie je možné dosiahnuť, chrániť alebo kontrolovať kvalifikovanou cestou.
Drsnosť, deformácia, kontaminácia alebo zmena rozmerov by boli neprijateľné.
Neskoršia operácia odstráni alebo uvoľní ošetrenú vrstvu bez schválenia návrhu.
Požadované médium, intenzita alebo expozícia sú v rozpore s materiálom alebo riadiacou špecifikáciou.
Očakáva sa, že proces kompenzuje nevhodný návrh, stav materiálu alebo výrobnú chybu.

Ako sa kvalifikuje žiadosť?

Krok rozhodovania	Otázka	Požadovaný výstup
1. Definujte cieľ	Ktorý mechanizmus poruchy alebo požiadavka na dizajn súvisiaci s povrchom sa rieši?	Autorizovaný technický cieľ a ošetrovaný prvok
2. Potvrďte vhodnosť	Sú materiál, tepelné spracovanie, vstupný povrch, geometria a postupnosť kompatibilné?	Uskutočniteľnosť a zdokumentované výnimky alebo otvorené body
3. Definujte proces	Ktoré médiá, Almenov rozsah, pokrytie, zariadenie, pohyb, maskovanie a monitorovanie sa uplatňujú?	Plán riadeného procesu v rámci riadiacich požiadaviek
4. Kvalifikujte doklady	Ako sa preukazuje intenzita, pokrytie, integrita povrchu a výkonnosť akéhokoľvek komponentu?	Akceptovaný kvalifikačný základ a reakčný plán
5. Uvoľnenie výroby	Dá sa schválený procesný postup zopakovať s úplnou sledovateľnosťou?	Pracovné pokyny, záznamy, kontrola a oprávnenie na uvoľnenie
6. Zmena kontroly	Ktoré zmeny vyžadujú oznámenie, schválenie alebo rekvalifikáciu?	Definovaná konfigurácia a postup kontroly zmien

Tabuľka 5. Kvalifikovaná aplikácia spája zámer návrhu s riadenou výrobou a riadením zmien.

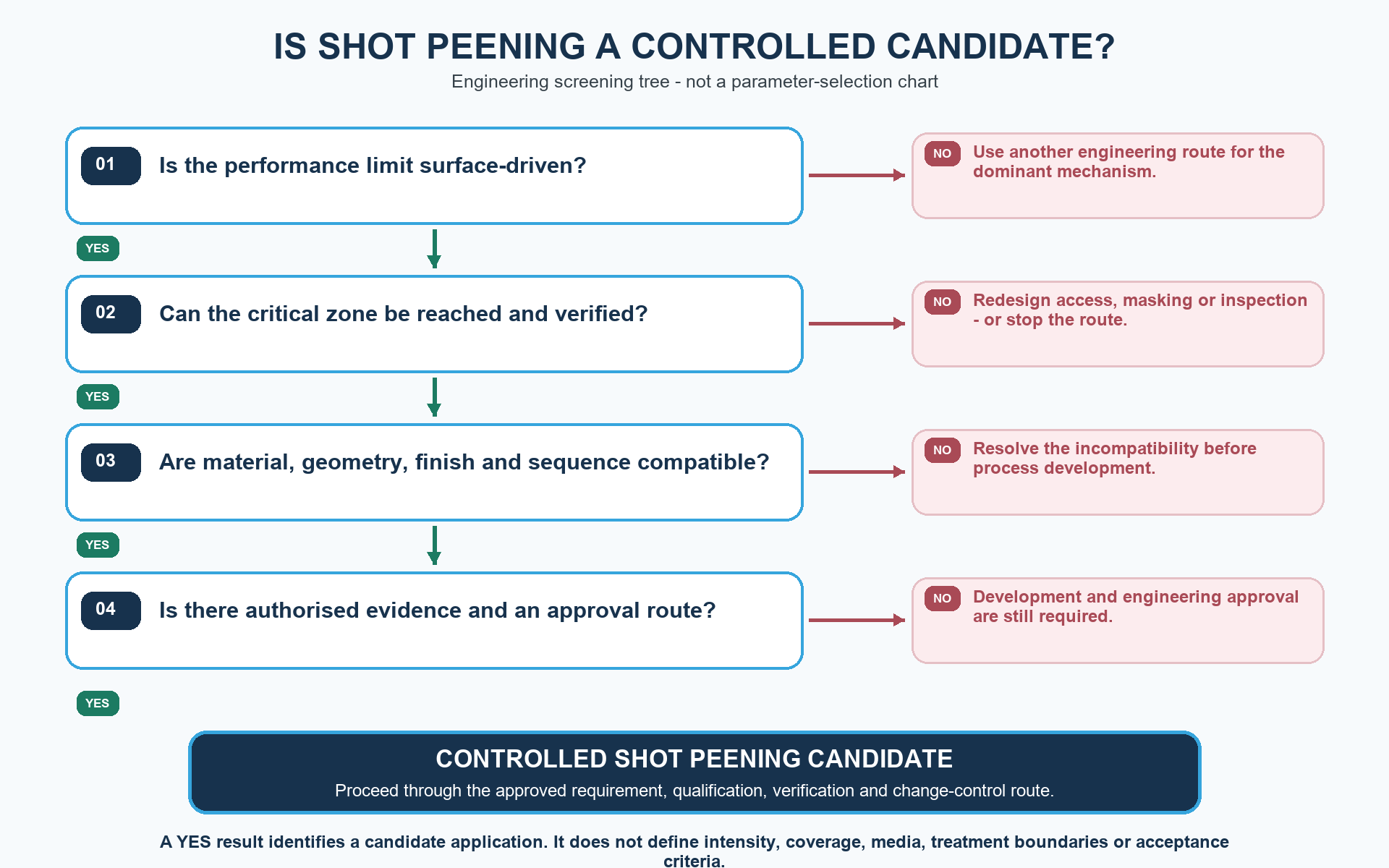

Obrázok 3. Použiteľná aplikácia spája zámer návrhu, kvalifikované kontroly procesov, akceptáciu komponentu a kontrolu zmien.

Uchovávajte tri úrovne dokladov oddelené. Záznamy Almen a médií overujú prúd guľôčkovania. Kontrola pokrytia a povrchu akceptuje skutočne ošetrenú plochu. Zvyškové napätie, únava, SCC, deformácia alebo funkčné skúšky validujú komponent iba vtedy, keď to vyžaduje návrh alebo kvalifikačný základ.

Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?

Poskytnite aktuálny výkres a revíziu, materiál a tvar výrobku, tepelné spracovanie a tvrdosť, vstupný povrch, označené zóny ošetrenia a vylúčenia, cieľ návrhu alebo servisný problém, kompletný sortiment Almen a označenie pásu, pokrytie alebo expozíciu, povolené médiá, maskovanie a čistenie, rozmery a hmotnosť, následné operácie, množstvá, kvalifikačné doklady, záznamy o šaržiach, balenie a cieľové míľniky.

Často kladené otázky

Na čo sa hlavne používa guľôčkovanie?

Používa sa hlavne na vytvorenie kontrolovaného stavu blízko povrchu – bežne vrátane tlakového zvyškového napätia – na kovových prvkoch citlivých na únavu alebo trhliny. Pre komponent musí byť definovaný presný cieľ a akceptačný základ.

Ktoré súčiastky sa bežne guľôčkujú?

Medzi príklady patria ozubené kolesá, drážky, pružiny, hriadele, nápravy, kľukové hriadele, ojnice, spojovacie prvky, otvory, vŕtania, zaoblenia a iné vysoko namáhané prvky. Samotný názov neurčuje vhodnosť.

Ktoré kovy možno guľôčkovať?

Mnoho ocelí, hliníkových zliatin, titánových zliatin, niklových zliatin a niektorých ďalších kovov sa dá spracovať kvalifikovanými postupmi. Presná zliatina, tepelné spracovanie, tvrdosť, povrchová úprava, povlak a limity kontaminácie určujú vhodnosť.

Používa sa opracovanie guľôčkovaním na čistenie hrdze alebo okovín?

To je zvyčajne účelom guľôčkovania alebo iného čistiaceho procesu. Opracovanie tryskaním má kontrolovaný cieľ mechanického povrchového inžinierstva a nesmie sa považovať za zameniteľné s čistením len preto, že sa používajú nárazové médiá.

Dokáže guľôčkovanie opraviť prasknutý diel?

Nie. Neopravuje praskliny, popáleniny od brúsenia, korózne jamky nad rámec akceptovateľnosti alebo nevhodný základný stav. Akákoľvek oprava alebo opätovné guľôčkovanie vyžaduje autorizované technické vybavenie a definovaný kvalifikačný základ.

Používa sa guľôčkovanie iba v leteckom priemysle?

Nie. Používa sa v leteckom priemysle, automobilovom priemysle, železničnej doprave, energetike, motoristickom športe a všeobecných priemyselných aplikáciách. Požiadavky na schválenie, kontrolu procesov a validáciu sa líšia v závislosti od zákazníka, komponentu a kritickosti.

Vyžaduje si každý guľôčkovaný diel skúšku únavy?

Nie. Skúška únavy sa vykonáva, keď si to vyžadujú požiadavky na návrh, zákazníka, kvalifikáciu alebo riziko. Bežná výroba sa zvyčajne spolieha na schválené záznamy o procese a akceptácii, pričom skúšky na úrovni dielov sa vykonávajú iba podľa potreby.

Ako zistím, či je môj komponent vhodný?

Poskytnite výkres, materiál a stav, zóny úpravy, cieľ poruchy, kontext zaťaženia alebo prevádzky, špecifikácie procesu, rozmery, stav povrchu a následnú postupnosť. Preskúmanie uskutočniteľnosti potom môže identifikovať potreby prístupu, poškodenia, deformácie, kvalifikácie a dokladov.

Kľúčové poznatky

Guľôčkovanie podporuje definovaný technický cieľ súvisiaci s povrchom, najčastejšie odolnosť voči únave.
Ozubené kolesá, pružiny, hriadele, otvory, zaoblenia a spojovacie prvky sú bežné aplikácie, nie automatické kandidáty.
Presný stav materiálu, geometria, povrch a vhodnosť výrobnej postupnosti kontrolujú stav materiálu a postupnosť výroby.
Guľôčkovanie a tryskanie majú odlišné účely a vyžadujú odlišné doklady o splnení požiadaviek.
Almen, pokrytie, prijatie povrchu a validácia komponentu odpovedajú na samostatné otázky.
Žiadny proces nemôže opraviť trhliny ani zaručiť univerzálne predĺženie životnosti.
