Wofür wird Verfestigungsstrahlen eingesetzt?

Technische Ziele, ermüdungskritische Merkmale, Werkstoffzustände und industrielle Anwendungen des kontrollierten Verfestigungsstrahlens

Verfestigungsstrahlen (Shot Peening) wird eingesetzt, um einen kontrollierten oberflächennahen Zustand an Metallbauteilen zu erzeugen, meist zur Unterstützung des Ermüdungs- oder Risswiderstands an hoch beanspruchten Flächen. Wiederholte Einschläge können Druckeigenspannungen, Kaltverfestigung und eine veränderte Oberflächentopografie bewirken. Zahnräder, Federn, Wellen, Bohrungen, Radien, Verbindungselemente und weitere kritische Merkmale werden in mehreren Branchen bearbeitet – jedoch nur unter einem für Werkstoff, Geometrie, Forderung und Einsatzziel qualifizierten Fertigungsweg.

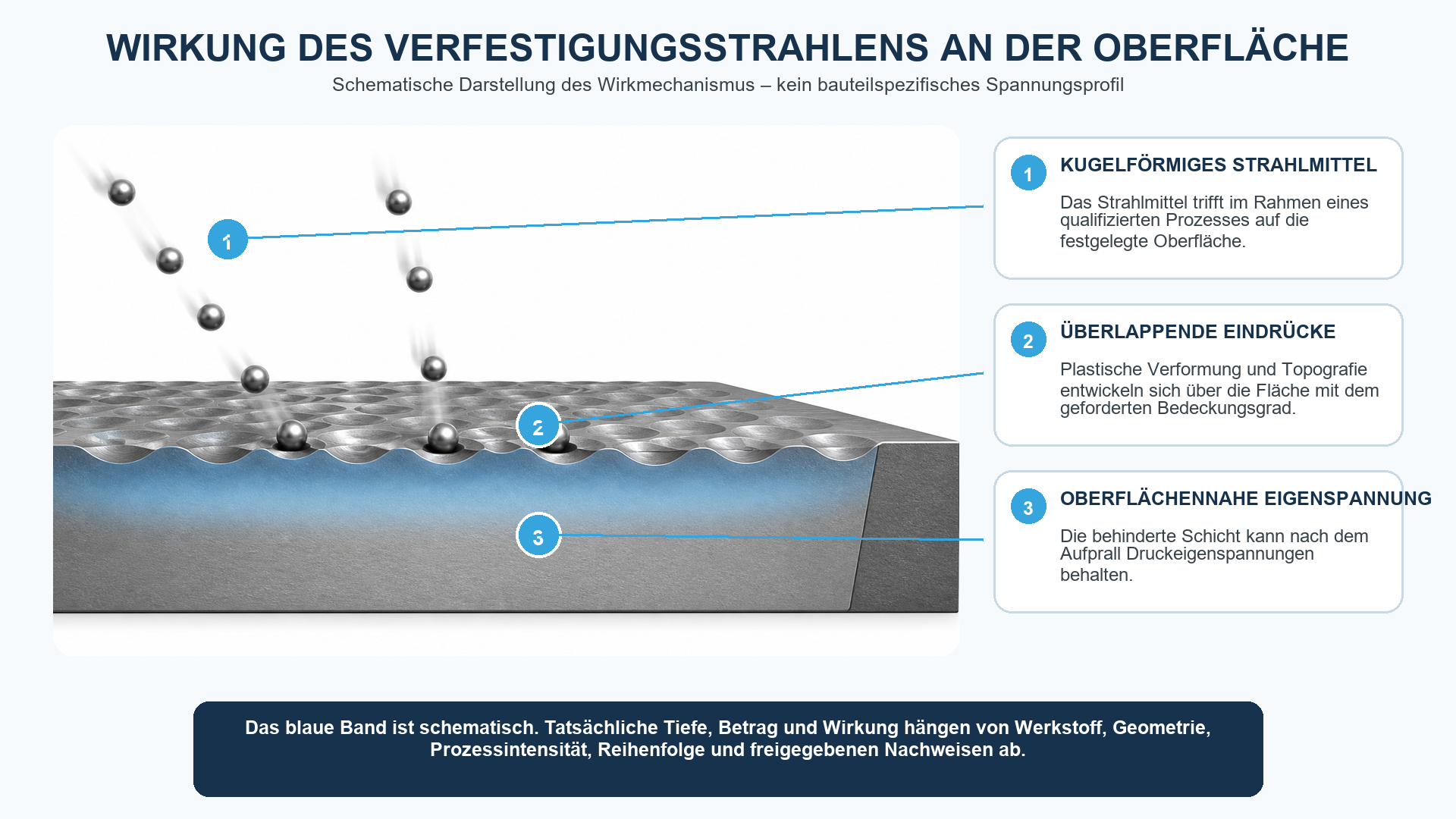

Abbildung 1. Verfestigungsstrahlen wird für ein technisches Ziel an einem definierten Werkstoff, Merkmal und Schadensmechanismus ausgewählt.

Welche technischen Ziele kann Verfestigungsstrahlen unterstützen?

Technisches Ziel	Möglicher Beitrag des Verfestigungsstrahlens	Notwendige Begrenzung
Ermüdungswiderstand	Ein geeigneter Druckeigenspannungszustand kann die wirksame Zugbeanspruchung nahe der Oberfläche verringern	Wirkung hängt von Werkstoff, Geometrie, Oberfläche, Lastkollektiv, Umgebung und Spannungsstabilität ab
Widerstand gegen oberflächennahe Rissinitiierung	Druckeigenspannungen und Kaltverfestigung können gezielt an hoch beanspruchten Gründen, Radien oder Bohrungen erzeugt werden	Vorhandene Risse, Schleifbrand oder unzulässige Schädigung dürfen nicht verdeckt werden
Widerstand gegen Spannungsrisskorrosion	Druckeigenspannungen können die bei bestimmten Werkstoff-Umgebungs-Systemen relevante Zugbeanspruchung reduzieren	Anwendbarkeit benötigt passende Legierung, Umgebung, Prozess und Validierungsgrundlage
Unterstützung bei Frettingermüdung	Ein behandelter Randschichtzustand kann in qualifizierten Anwendungen die Widerstandsfähigkeit gegen zyklische Kontaktschädigung unterstützen	Flächenpressung, Schlupf, Rauheit, Abrieb, Beschichtung und Schmierung bleiben maßgebend
Wiederherstellung nach definierter Materialabnahme	Ein freigegebener Fertigungsweg kann nach autorisiertem Bearbeiten oder Verblenden eine geforderte behandelte Schicht erneut erzeugen	Reparaturbefugnis, Restgeometrie, Schadensentfernung und Requalifizierung sind ausdrücklich festzulegen
Formbeeinflussung in besonderen Verfahren	Gelenktes und ausgewogenes Strahlen kann bei einem entwickelten Strahlumformprozess (Peen Forming) die Form beeinflussen	Strahlumformen ist ein eigenes Entwicklungsziel und keine routinemäßige Folge des Verfestigungsstrahlens

Tabelle 1. Verfestigungsstrahlen wird für ein definiertes technisches Ziel und nicht mit einem allgemeinen Versprechen höherer Festigkeit ausgewählt.

Das häufigste Ziel ist ein geeigneter Druckeigenspannungszustand dort, wo Zugbeanspruchung im Einsatz und Oberflächenzustand eine Rissinitiierung wahrscheinlich machen. Die Behandlung verändert zugleich Rauheit und örtlichen Werkstoffzustand. Diese Veränderungen müssen für Maße, Kontakt, Dichtung, Beschichtung, Reibung und Prüfung zulässig bleiben.

Welche Bauteilmerkmale werden häufig bearbeitet?

Bauteilmerkmal	Grund für die Betrachtung	Wichtigste Herausforderung der Prozessbeherrschung
Radius oder Übergang	Hohe örtliche Spannung und häufiger Ermüdungsursprung	Winkel, Rückprall, Abschattung, Repräsentation durch Halter oder Düse und lokaler Bedeckungsgrad
Zahn- oder Keilwellenprofilgrund	Wechselnde Biegung und kontaktbezogene Kerbwirkung	Zugang zum Grund, Schutz der Flanken, Strahlmittelentfernung und repräsentative Prüfung
Bohrung	Kerbwirkung und mögliche Initiierung an Eintritt, Austritt oder Innenwand	Zugang mit Lanze oder Düse, Änderung des Strahls, Bewegung, Strahlmittelrückstände und Grenzbeherrschung
Feder oder Torsionselement	Hochzyklische Wechselbeanspruchung nahe der Oberfläche	Werkstoffzustand, vollständige Beaufschlagung, Verzug, Oberflächenschaden und stabiles Prozessfenster
Wellen-, Achs- oder Kurbelwellenübergang	Umlaufende Biegung und örtlicher Geometriewechsel	Umfangsgleichmäßigkeit, Maskierung, Handhabung und rückverfolgbare Konfiguration
Dünnwand, Kante oder Präzisionspassung	Kann ermüdungskritisch und zugleich einschlagsempfindlich sein	Verzug, Kantenabbau, Rauheit, Maßänderung und Schutz

Tabelle 2. Besonders wertvolle Bearbeitungsziele gehören oft zu den am schwierigsten erreichbaren und prüfbaren Stellen.

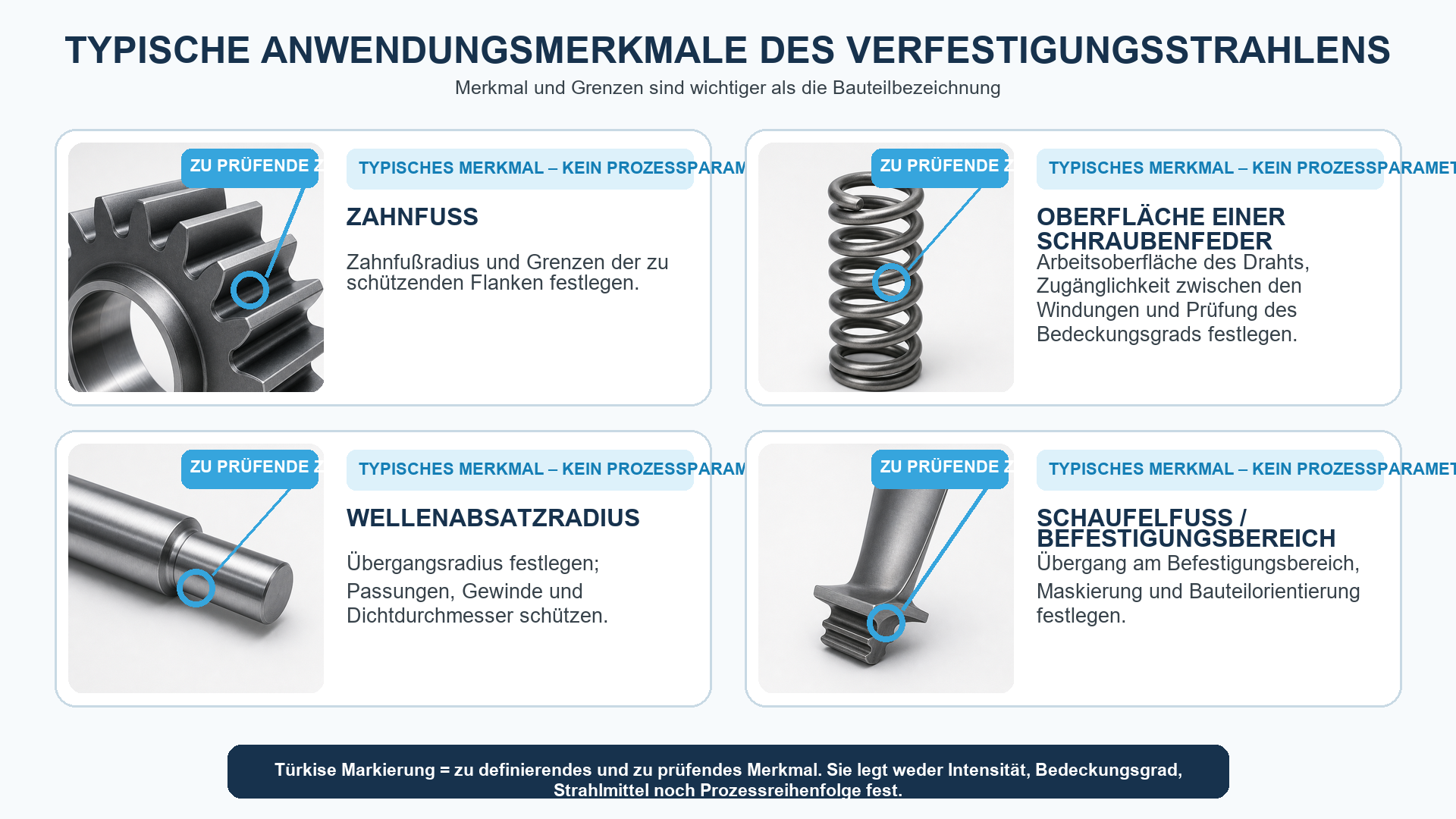

Abbildung 2. Radien, Gründe, Bohrungen und Übergänge sind nur bei beherrschtem Zugang, Bedeckungsgrad und Oberflächenzustand geeignete Bearbeitungsziele.

Ein Bauteil darf nicht nur mit „verfestigungsstrahlen“ spezifiziert werden. Zeichnung oder gelenkte Prozessdefinition benötigen genaue Bearbeitungsgrenzen, Ausschlüsse, Übergänge und kritische Zonen. Der Zugang zu einer sichtbaren Außenfläche belegt weder den Zugang zu einem tiefen Grund noch zu einer Innenbohrung. Bedeckungsgrad und indirekte Prüfmethode müssen die tatsächliche Geometrie repräsentieren.

Welche Werkstoffe werden verfestigungsgestrahlt?

Werkstoff oder Zustand	Möglicher Anwendungsrahmen	Wichtige Qualifikationsfragen
Un- und legierte Stähle	Wellen, Zahnräder, Federn, Verbindungselemente und Strukturmerkmale	Wärmebehandlung, Härte, Eingangsschliff, Strahlmittelhärte und Verzug
Einsatz- oder induktiv gehärtete Stähle	Zahnrad- und Verschleißmerkmale mit harter Randschicht	Randschichttiefe, Oberfläche, Restaustenit, Mikroschaden und zulässige Einschlagschwere
Nitrierte Stähle	Harte Diffusionsschichten an ermüdungs- oder verschleißkritischen Teilen	Verbindungsschicht, spröde Reaktion, Vorbearbeitung, Intensität und Strahlmittelverträglichkeit
Nichtrostende Stähle	Korrosionsbeanspruchte Federn, Wellen, Verbindungselemente und Strukturen	Verunreinigungsschutz, genaue Güte, Festigkeitszustand und Umgebung
Aluminiumlegierungen	Luftfahrt-, Motorsport- und Industriebauteile sowie rotierende Teile	Legierung und Zustand, dünne Querschnitte, Rauheit, Verzug und Eisenverunreinigung
Titan- und Nickellegierungen	Hoch belastete Bauteile in Luftfahrt, Energie und Industrie	Strahlmittelgrenzen, Oberflächenschaden, Verunreinigung, Temperatur und kundenspezifische Qualifizierung

Tabelle 3. Die Werkstofffamilie ist nur der Ausgangspunkt einer qualifizierten Anwendung.

Dieselbe Legierungsbezeichnung kann verschiedene Produktformen, Wärmebehandlungen, Härten und Eingangsoberflächen umfassen. Einsatzgehärtete und nitrierte Bauteile verlangen besondere Aufmerksamkeit für spröde beziehungsweise Verbindungsschichten und den vorherigen Schliff. Nichteisenlegierungen können Verunreinigungs- und Schadensgrenzen aufweisen, die bei einem Stahlprozess zulässige Strahlmittel oder Anlagen ausschließen.

In welchen Branchen wird Verfestigungsstrahlen eingesetzt?

Branchenkontext	Beispielhafte Bauteilfamilien	Zu bestätigende Grundlage
Luft- und Raumfahrt	Fahrwerk-, Triebwerks-, Getriebe-, Feder-, Verbindungselement- und Strukturmerkmale	Genaue Spezifikation, Lieferantenfreigabe, Nadcap-Akkreditierungsumfang bei Forderung, Bauteilqualifizierung und Rückverfolgbarkeit
Automobil und Nutzfahrzeuge	Zahnräder, Federn, Wellen, Pleuel, Kurbelwellen und Antriebsteile	Zeichnungsvorgabe, Werkstoffzustand, Serienkapazität, Sauberkeit und Kundennachweise
Energie und Kraftwerkstechnik	Turbomaschinen, Wellen, Zahnräder, Federn und hoch belastete Verbindungselemente	Einsatztemperatur, Korrosionsumgebung, Reparaturbefugnis und Bauteilvalidierung
Schienenfahrzeuge	Federn, Achsen, Zahnräder, Wellen und sicherheitsrelevante Mechanikteile	Anwendbare Kundenspezifikation, Werkstoff und Wärmebehandlung, Prüfung und Änderungsbeherrschung
Motorsport	Zahnräder, Wellen, Federn, Pleuel und leichte hoch beanspruchte Teile	Rückverfolgbare Konfiguration, kurze Entwicklungsschleife, Oberfläche und realistische Lastvalidierung
Allgemeiner Maschinenbau	Zahnräder, Federn, Werkzeuge, Wellen, Kupplungen und ermüdungskritische Details	Tatsächlicher Schadensmechanismus, Nutzen, Zugang, Abnahme und wirtschaftlicher Serienweg

Tabelle 4. Branchenbezeichnungen liefern Kontext; Vertrag und Bauteil bestimmen den tatsächlichen Fertigungsweg.

Luftfahrtaufträge können eine Kundenfreigabe des Lieferanten, die Nadcap-Akkreditierung des genauen Bearbeitungsstandorts, eine Bauteilqualifizierung und umfangreiche Rückverfolgbarkeit aufrufen. Diese Kontrollen sind getrennt: Nadcap ist keine Produktzertifizierung und gilt nur bei vertraglicher oder programmspezifischer Forderung. Andere Branchen können unter anderen Systemen ebenso anspruchsvolle Bauteil- und Qualitätsanforderungen stellen.

Worin unterscheiden sich Verfestigungsstrahlen und Reinigungsstrahlen?

Verfestigungsstrahlen verfolgt ein kontrolliertes randschichttechnisches Ziel und benötigt üblicherweise definierte Almen-Intensität, Bedeckungsgrad, Strahlmittel und Prozessnachweise. Reinigungsstrahlen dient häufig zum Entfernen von Zunder oder Beschichtungen sowie zur Oberflächenvorbereitung. Anlagen oder Strahlmittel können ähnlich erscheinen, doch Zweck, Prozessfenster, Verifizierung und Abnahme unterscheiden sich.

Ein Reinigungszyklus darf ohne geforderte Nachweise nicht als qualifiziertes Verfestigungsstrahlen bezeichnet werden. Umgekehrt ist Verfestigungsstrahlen nicht zur Entfernung starker Korrosion, von Zunder oder Beschichtung vorauszusetzen, sofern kein gesonderter autorisierter Prozess festgelegt ist. Werden beide Verfahren am selben Bauteil eingesetzt, bleiben Reihenfolge, Anlagenreinheit und Abnahmekriterien getrennt.

Wie unterstützt Verfestigungsstrahlen ermüdungskritische Bauteile?

Ermüdungsrisse beginnen häufig dort, wo örtliche Zugspannung, Kerbwirkung und Oberflächenfehlstellen zusammenwirken. Ein geeigneter Druckeigenspannungszustand kann die wirksame Zugbeanspruchung nahe der Oberfläche reduzieren und Rissinitiierung oder frühes Wachstum verzögern. Die Wirkung hängt davon ab, dass Tiefe und Stabilität der behandelten Schicht unter Belastung, Temperatur und Umgebung relevant bleiben.

Die Almen-Intensität misst weder Bauteileigenspannungen noch Lebensdauer. Der Bedeckungsgrad belegt keine Ermüdungsleistung. Bei konstruktivem Anrechnen können zusätzlich zu routinemäßigen Prozesskontrollen XRD-Eigenspannungscharakterisierung, Rauheit, Maße, Metallografie, Ermüdungsprüfung oder andere Bauteilnachweise erforderlich sein.

Kann der Prozess bei Spannungsrisskorrosion oder Fretting helfen?

Er kann betrachtet werden, wenn Zugbeanspruchung an der Oberfläche zum betreffenden Mechanismus beiträgt; die Eignung bleibt systemspezifisch. Spannungsrisskorrosion hängt von Legierung, Gefüge, Umgebung, Zugzustand und Zeit ab. Fretting wird von Flächenpressung, Schlupfweite, Abrieb, Rauheit, Schmierung, Beschichtung und Last bestimmt. Eine allgemeine Prozessaussage ersetzt keine werkstoff- und einsatzbezogene Validierung.

Wann sollte Verfestigungsstrahlen nicht gewählt werden?

Technisches Ziel, Schadensmechanismus oder Bearbeitungsgrenze ist nicht definiert.
Das Bauteil besitzt Risse, Schleifbrand, unzulässige Korrosion oder andere Schäden ohne autorisierten Verwendungsentscheid.
Die kritische Fläche ist mit einem qualifizierten Weg nicht erreichbar, schützbar oder prüfbar.
Rauheit, Verzug, Verunreinigung oder Maßänderung wäre unzulässig.
Ein Folgeprozess trägt die behandelte Schicht ohne Konstruktionsfreigabe ab oder entspannt sie.
Strahlmittel, Intensität oder Beaufschlagung widersprechen dem Werkstoff oder der maßgebenden Spezifikation.
Der Prozess soll eine ungeeignete Konstruktion, einen unpassenden Werkstoffzustand oder Fertigungsfehler ausgleichen.

Wie wird eine Anwendung qualifiziert?

Entscheidungsstufe	Frage	Gefordertes Ergebnis
1. Ziel festlegen	Welcher oberflächenbezogene Schadensmechanismus oder welche Konstruktionsforderung wird behandelt?	Autorisiertes technisches Ziel und Bearbeitungsmerkmal
2. Eignung bestätigen	Sind Werkstoff, Wärmebehandlung, Eingangsoberfläche, Geometrie und Fertigungsfolge verträglich?	Machbarkeit sowie dokumentierte Ausschlüsse oder offene Punkte
3. Prozess definieren	Welche Strahlmittel, Almen-Bereiche, Bedeckungsgrade, Anlagen, Bewegungen, Maskierungen und Überwachungen gelten?	Gelenkter Prozessplan innerhalb der maßgebenden Forderungen
4. Nachweise qualifizieren	Wie werden Intensität, Bedeckungsgrad, Oberflächenintegrität und gegebenenfalls Bauteilleistung belegt?	Akzeptierte Qualifikationsgrundlage und Reaktionsplan
5. Serie freigeben	Ist der freigegebene Fertigungsweg vollständig rückverfolgbar wiederholbar?	Arbeitsanweisung, Aufzeichnungen, Prüfung und Freigabebefugnis
6. Änderungen beherrschen	Welche Änderungen erfordern Meldung, Genehmigung oder Requalifizierung?	Definierte Konfiguration und gelenkter Änderungsweg

Tabelle 5. Eine qualifizierte Anwendung verbindet Konstruktionsziel mit gelenkter Fertigung und Änderungsbeherrschung.

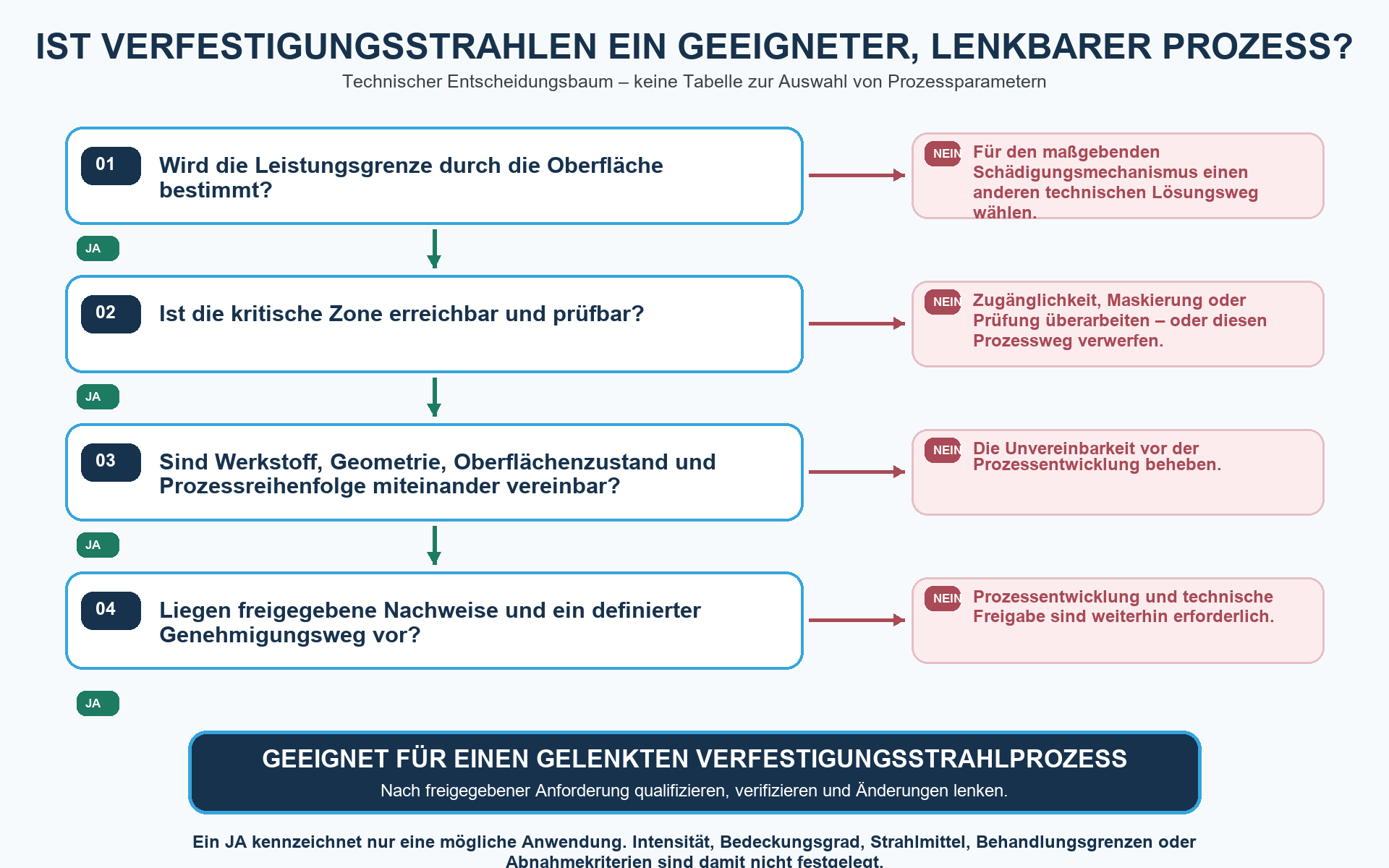

Abbildung 3. Eine belastbare Anwendung verbindet Konstruktionsziel, qualifizierte Prozesskontrollen, Bauteilabnahme und Änderungsbeherrschung.

Drei Nachweisebenen bleiben getrennt. Almen- und Strahlmittelaufzeichnungen verifizieren den Strahl. Bedeckungsgrad und Oberflächenprüfung dienen der Abnahme der tatsächlichen Bearbeitungsfläche. Eigenspannungen, Ermüdung, Spannungsrisskorrosion, Verzug oder Funktionsprüfungen validieren das Bauteil nur bei Forderung aus Konstruktion oder Qualifikationsgrundlage.

Was gehört in die Angebotsanfrage?

Bereitzustellen sind aktuelle Zeichnung und Revision, Werkstoff und Produktform, Wärmebehandlung und Härte, Eingangsoberfläche, gekennzeichnete Bearbeitungs- und Ausschlusszonen, Konstruktionsziel oder Einsatzproblem, vollständiger Almen-Bereich mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, zugelassene Strahlmittel, Maskierung und Reinigung, Abmessungen und Masse, Folgeprozesse, Mengen, Qualifikationsnachweise, Chargenunterlagen, Verpackung und Meilensteine.

Häufig gestellte Fragen

Wofür wird Verfestigungsstrahlen hauptsächlich eingesetzt?

Hauptsächlich zur Erzeugung eines kontrollierten oberflächennahen Zustands – häufig mit Druckeigenspannungen – an ermüdungs- oder rissempfindlichen Metallmerkmalen. Das genaue Ziel und die Abnahmegrundlage sind bauteilspezifisch festzulegen.

Welche Bauteile werden häufig verfestigungsgestrahlt?

Beispiele sind Zahnräder, Keilwellenprofile, Federn, Wellen, Achsen, Kurbelwellen, Pleuel, Verbindungselemente, Bohrungen, Radien und weitere hoch beanspruchte Merkmale. Die Bauteilfamilie allein belegt keine Eignung.

Welche Metalle können verfestigungsgestrahlt werden?

Viele Stähle, Aluminium-, Titan- und Nickellegierungen sowie weitere Metalle lassen sich unter qualifizierten Fertigungswegen bearbeiten. Genaue Legierung, Wärmebehandlung, Härte, Randschicht, Beschichtung und Verunreinigungsgrenzen bestimmen die Eignung.

Wird Verfestigungsstrahlen zum Entfernen von Rost oder Zunder eingesetzt?

Dafür dient üblicherweise Reinigungsstrahlen oder ein anderer Reinigungsprozess. Verfestigungsstrahlen hat ein kontrolliertes randschichttechnisches Ziel und ist trotz des Einsatzes von Strahlmittel nicht automatisch mit Reinigung austauschbar.

Kann Verfestigungsstrahlen ein gerissenes Bauteil reparieren?

Nein. Es repariert keine Risse, keinen Schleifbrand, keine unzulässigen Korrosionsnarben und keinen ungeeigneten Grundzustand. Reparatur oder erneutes Strahlen erfordern einen autorisierten Verwendungsentscheid und eine definierte Qualifikationsgrundlage.

Wird Verfestigungsstrahlen nur in der Luftfahrt verwendet?

Nein. Anwendungen bestehen in Luftfahrt, Automobilindustrie, Schienenverkehr, Energietechnik, Motorsport und allgemeinem Maschinenbau. Freigaben, Prozessbeherrschung und Validierung unterscheiden sich nach Kunde, Bauteil und Kritikalität.

Benötigt jedes verfestigungsgestrahlte Bauteil eine Ermüdungsprüfung?

Nein. Eine Ermüdungsprüfung wird durchgeführt, wenn Konstruktion, Kunde, Qualifizierung oder Risikogrundlage sie aufrufen. Die Serie stützt sich üblicherweise auf freigegebenen Prozess und Abnahmenachweise; Bauteilprüfungen erfolgen nach Forderung.

Wie erkenne ich, ob mein Bauteil geeignet ist?

Stellen Sie Zeichnung, Werkstoff und Zustand, Bearbeitungszonen, Schadensziel, Last- oder Einsatzkontext, Prozessspezifikationen, Abmessungen, Eingangsoberfläche und Folgeprozesse bereit. Eine Machbarkeitsprüfung kann dann Zugang, Schaden, Verzug, Qualifizierung und Nachweise bewerten.

Die wichtigsten Punkte

Verfestigungsstrahlen unterstützt ein definiertes oberflächenbezogenes technisches Ziel, meist den Ermüdungswiderstand.
Zahnräder, Federn, Wellen, Bohrungen, Radien und Verbindungselemente sind typische Anwendungen, aber keine automatischen Kandidaten.
Werkstoffzustand, Geometrie, Oberfläche und Fertigungsfolge bestimmen die Eignung.
Verfestigungsstrahlen und Reinigungsstrahlen besitzen verschiedene Zwecke und Abnahmenachweise.
Almen-Intensität, Bedeckungsgrad, Oberflächenabnahme und Bauteilvalidierung beantworten getrennte Fragen.
Kein Prozess repariert Risse oder garantiert eine allgemeingültige Lebensdauersteigerung.
