Kulowanie w przemyśle naftowo-gazowym można rozważyć w przypadku powierzchni wrażliwych na zmęczenie lub korozję naprężeniową dopiero po przeanalizowaniu gatunku materiału, środowiska kwaśnego lub korozyjnego, powłoki, bariery ciśnieniowej, badań NDT, temperatury eksploatacji oraz kwalifikacji branżowej. Naprężenia ściskające stanowią jedną z warstw zabezpieczeń, a nie zamiennik konstrukcji odpornej na korozję ani decyzji dotyczących przydatności do eksploatacji.

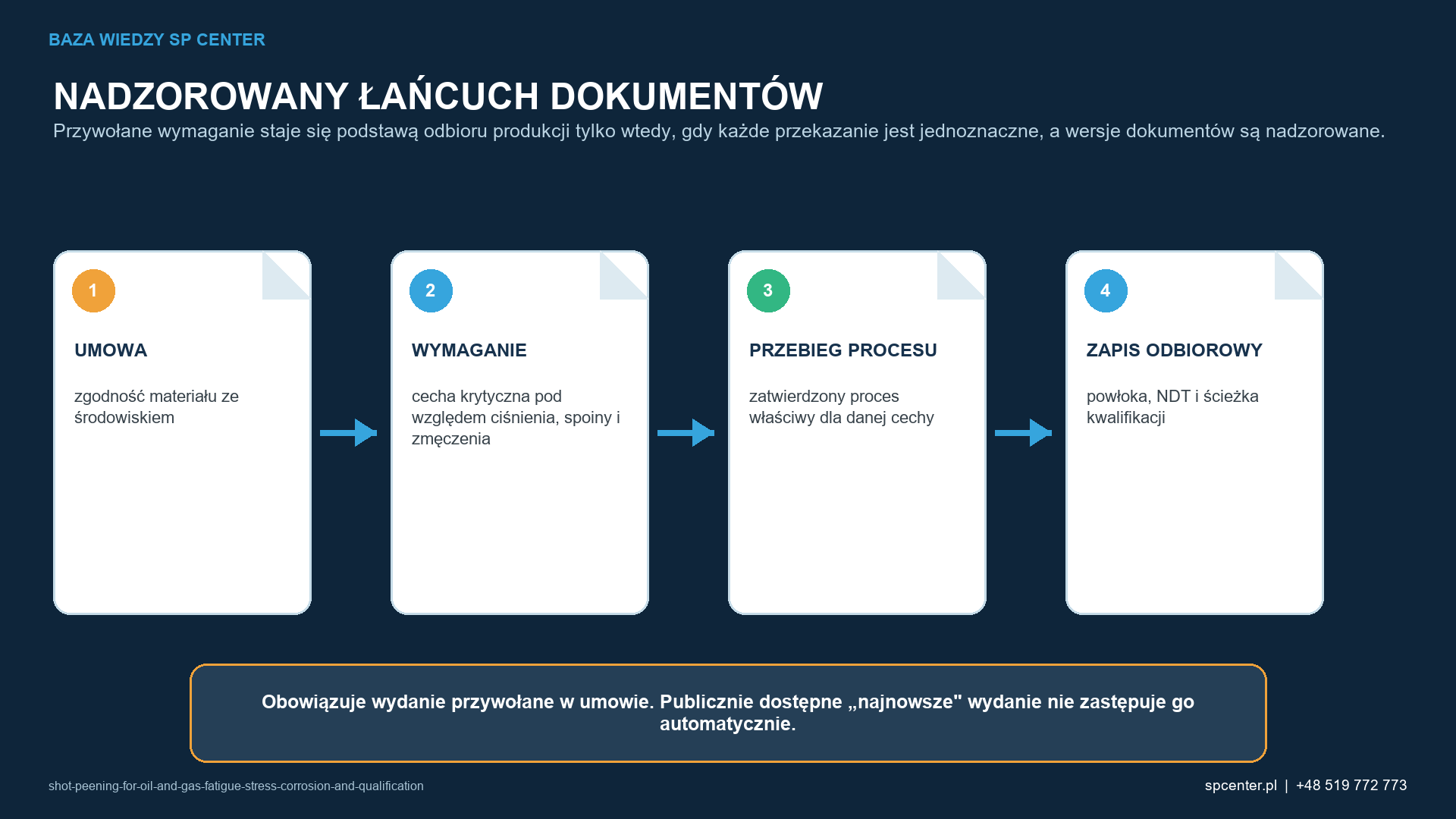

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania w przemyśle naftowym i gazowniczym: zmęczenia, korozji naprężeniowej i kwalifikacji. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw kulowania części dla sektora naftowego i gazowniczego?
Kulowanie w przemyśle naftowo-gazowym można rozważyć w przypadku powierzchni wrażliwych na zmęczenie lub korozję naprężeniową dopiero po przeanalizowaniu gatunku materiału, środowiska kwaśnego lub korozyjnego, powłoki, bariery ciśnieniowej, badań NDT, temperatury eksploatacji oraz kwalifikacji branżowej. Naprężenia ściskające stanowią jedną z warstw zabezpieczeń, a nie zamiennik konstrukcji odpornej na korozję ani decyzji dotyczących przydatności do eksploatacji.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania w przemyśle naftowym i gazowniczym podczas pierwszego przeglądu należy powiązać zgodność materiału ze środowiskiem, ciśnienie, spoinę i cechę krytyczną z punktu widzenia zmęczenia, a także powłokę, badania nieniszczące (NDT) i przebieg kwalifikacji. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł dotyczy wyłącznie zastosowań w przemyśle naftowym i gazowniczym. Pękanie korozyjne naprężeniowe, powłoki i połączenia spawane mają odrębne przewodniki dotyczące mechanizmów oraz kolejności procesów.
Jakie zmienne definiują kontrolowany proces kulowania w przemyśle naftowym i gazowniczym?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: zgodność materiału ze środowiskiem; ciśnienie, spoina i cecha krytyczna zmęczeniowo; powłoka, badania NDT i przebieg kwalifikacji. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Zgodność materiału ze środowiskiem | Analiza warunków eksploatacji i mechanizmu uszkodzeń | Zapis dotyczący materiału i środowiska |
| Ciśnienie, spoina i cecha krytyczna zmęczeniowo | Zatwierdzony proces właściwy dla danej cechy | Dowody dotyczące powierzchni, pokrycia i naprężeń szczątkowych |
| Powłoka, badania NDT i przebieg kwalifikacji | Walidacja NDT, korozyjna i zmęczeniowa, gdy jest wymagana | Zatwierdzenie sektorowe i identyfikowalne dopuszczenie |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana zgodności materiału ze środowiskiem pracy może zmienić zakres dokumentacji potwierdzającej wymaganej dla obszarów obciążonych ciśnieniem, spoin i cech krytycznych zmęczeniowo, natomiast ograniczenie służące zapewnieniu właściwej powłoki, badań nieniszczących i technologii kwalifikacji może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kulowanie dla przemysłu naftowego i gazowniczego wpisuje się w cały system kulowania?
Decyzje w przemyśle naftowo-gazowym muszą oddzielnie uwzględniać zmęczenie, integralność bariery ciśnieniowej, korozję oraz pękanie środowiskowe. Proces obróbki powierzchniowej nie może rozstrzygać o dalszym postępowaniu z wadą ani zastępować oceny przydatności do eksploatacji.
W tym przypadku należy wdrożyć następujące środki kontroli: analizę warunków eksploatacji i mechanizmu uszkodzenia, zatwierdzony proces właściwy dla danej geometrii elementu, a w razie potrzeby także badania NDT oraz walidację korozyjną i zmęczeniową. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że analiza warunków eksploatacji i mechanizmu uszkodzenia oraz zatwierdzony proces właściwy dla danej cechy muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk. Takie powiązanie jest wymagane również dla badań nieniszczących oraz walidacji korozyjnej i zmęczeniowej, jeżeli są one wymagane.

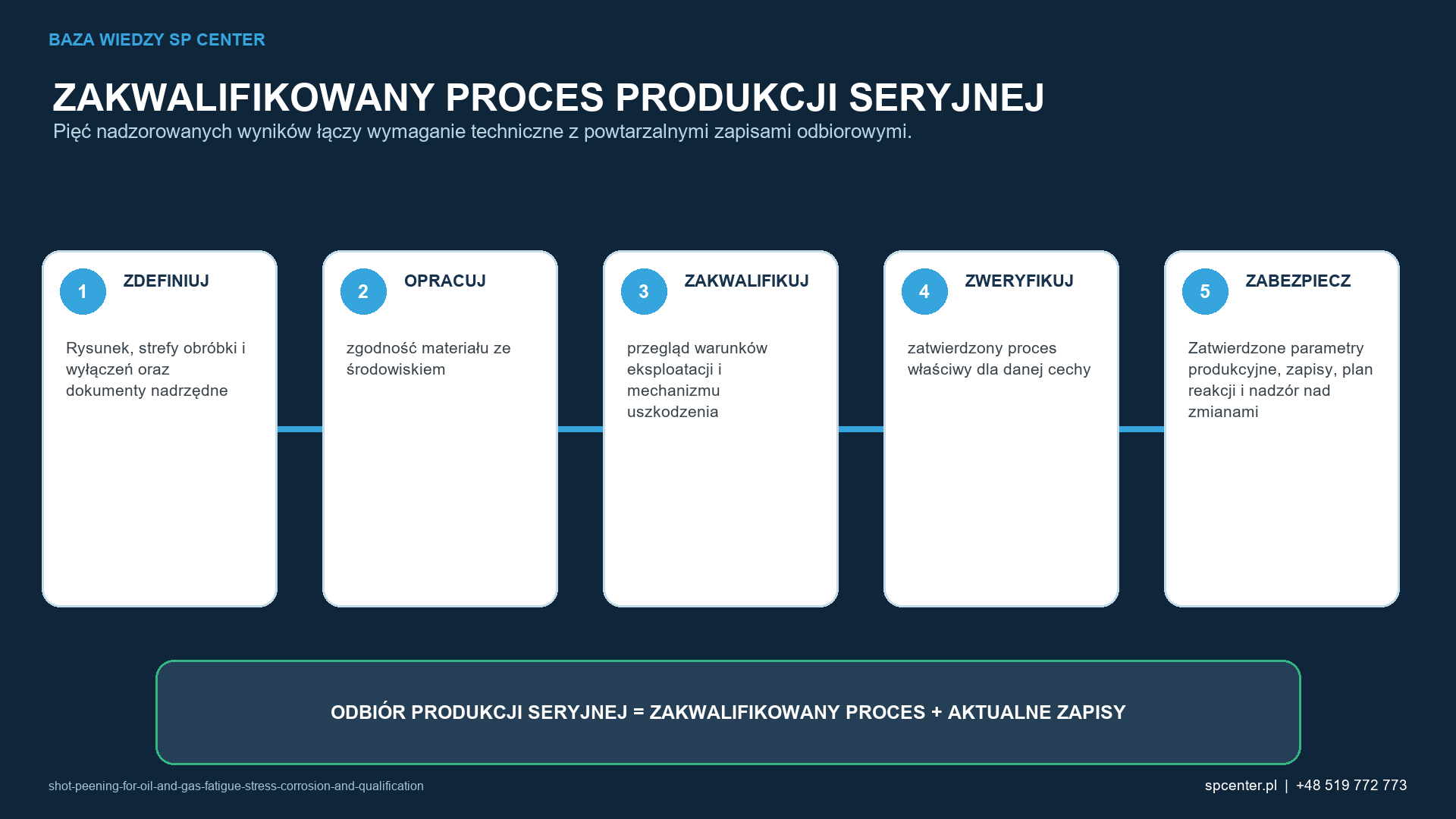

Jak należy kwalifikować kulowanie w zastosowaniach sektora ropy naftowej i gazu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić zgodność materiału ze środowiskiem, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź ciśnienie, spoinę i cechę krytyczną zmęczeniowo, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz zapis dotyczący materiału i środowiska, dane dotyczące powierzchni, pokrycia i naprężeń szczątkowych oraz zatwierdzenie branżowe i identyfikowalne dopuszczenie, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź analizę warunków eksploatacji i mechanizmu uszkodzenia, zatwierdzony proces właściwy dla danej cechy oraz — jeżeli są wymagane — badania NDT i walidację korozyjną oraz zmęczeniową. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem w przemyśle naftowym i gazowniczym?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki dokumentacji dotyczącej materiału i środowiska pracy. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników dotyczących powierzchni, pokrycia i naprężeń szczątkowych. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie zatwierdzenia sektorowego i identyfikowalnego dopuszczenia. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania na potrzeby przemysłu naftowego i gazowniczego najbardziej użyteczny pakiet dokumentacji obejmuje zapisy dotyczące materiału i środowiska, potwierdzenie stanu powierzchni, pokrycia i naprężeń szczątkowych oraz zatwierdzenie branżowe i identyfikowalne dopuszczenie, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

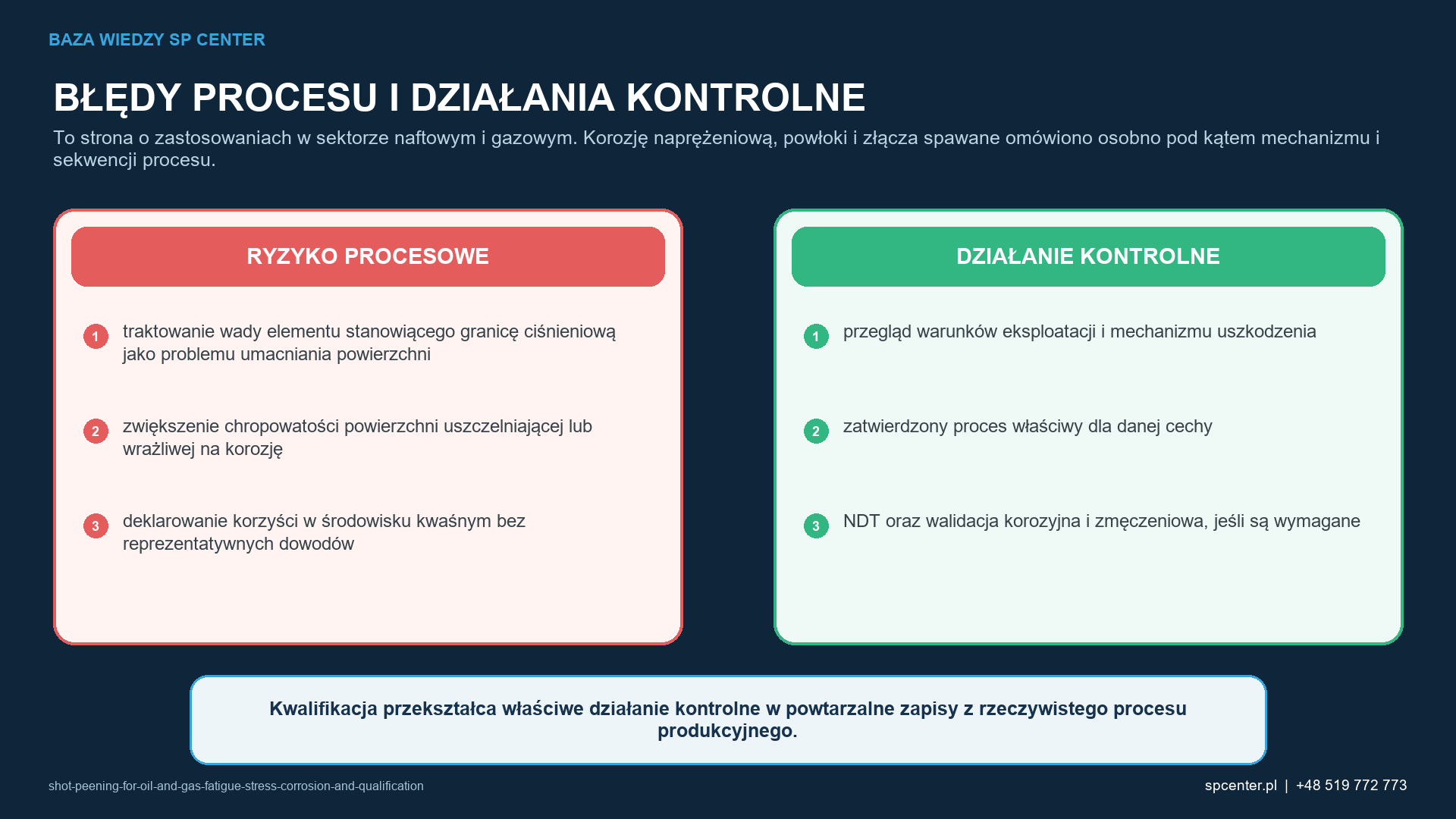

Jakie tryby uszkodzeń wymagają zatrzymania kulowania w przemyśle naftowym i gazowniczym lub podjęcia działań zabezpieczających?
- Traktowanie wady elementu stanowiącego granicę ciśnieniową jako problemu możliwego do rozwiązania przez ulepszenie powierzchni. Należy odseparować wyroby, których problem dotyczy, potwierdzić ostatni znany prawidłowy stan i na podstawie przeglądu warunków eksploatacji oraz mechanizmu uszkodzenia ustalić, czy problem wynika z wymagań, konfiguracji czy wykonania.
- Zwiększenie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium, wyposażenie i reakcja powierzchni. Właściwym działaniem jest zastosowanie zatwierdzonego procesu właściwego dla danej cechy.
- Deklarowanie korzyści w eksploatacji w środowisku kwaśnym bez reprezentatywnych dowodów. Zabezpiecz ścieżkę audytową i uzyskaj wymaganą decyzję działu inżynieryjnego lub klienta. Działania naprawcze powinny obejmować, w stosownych przypadkach, badania NDT oraz walidację odporności korozyjnej i trwałości zmęczeniowej, a także identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie w zastosowaniach sektora ropy naftowej i gazu, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące zgodności materiału ze środowiskiem pracy, ciśnienia, spoin i cech krytycznych pod względem zmęczeniowym oraz powłoki, badań nieniszczących i ścieżki kwalifikacji.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu obejmuje analizę warunków eksploatacji i mechanizmu uszkodzenia, zatwierdzony proces właściwy dla danej cechy, a w razie potrzeby także badania nieniszczące oraz walidację korozyjną i zmęczeniową. Dostawca powinien również wyjaśnić, w jaki sposób system kontroli pozwoli wykryć traktowanie wady granicy ciśnieniowej jako problemu możliwego do rozwiązania przez poprawę właściwości powierzchni, zwiększanie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję oraz deklarowanie korzyści w pracy w środowisku kwaśnym bez reprezentatywnych wyników. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania w sektorze naftowym i gazowym dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie w zastosowaniach sektora ropy naftowej i gazu, uwzględniając zmęczenie, korozję naprężeniową i wymagania kwalifikacyjne, oraz jak określać wymagania dotyczące procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania w przemyśle naftowym i gazowym — zmęczenia, korozji naprężeniowej i kwalifikacji — przegląd techniczny powinien obejmować zgodność materiału ze środowiskiem, ciśnienie, spoiny i cechy geometryczne krytyczne pod względem zmęczeniowym, powłokę, badania NDT oraz przebieg kwalifikacji. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: traktowanie wady ścianki stanowiącej barierę ciśnieniową jako problemu możliwego do rozwiązania przez umocnienie powierzchni, zwiększenie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję oraz deklarowanie korzyści w pracy w środowisku kwaśnym bez reprezentatywnych wyników. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do zgodności materiału ze środowiskiem oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania w przemyśle naftowym i gazowniczym — zmęczenia, korozji naprężeniowej i kwalifikacji — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania w sektorze naftowym i gazowym. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł dotyczy zastosowań w przemyśle naftowym i gazowym. Pękanie korozyjne naprężeniowe, powłoki i złącza spawane mają odrębne wytyczne dotyczące mechanizmu oraz kolejności procesów.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to traktowanie wady granicy ciśnieniowej jako problemu wymagającego poprawy właściwości powierzchni, zwiększenie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję oraz deklarowanie korzyści podczas eksploatacji w środowisku kwaśnym bez reprezentatywnych dowodów.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować zapis materiału i środowiska, potwierdzenie stanu powierzchni, pokrycia i naprężeń szczątkowych oraz zatwierdzenie branżowe i identyfikowalne dopuszczenie.
Często zadawane pytania o kulowanie w przemyśle naftowym i gazowym — zmęczenie, korozja naprężeniowa i kwalifikacja
Jakie informacje są potrzebne do wyceny kulowania części dla sektora naftowego i gazowego?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać zgodność materiału ze środowiskiem pracy, ciśnienie, spoiny i cechy krytyczne zmęczeniowo, a także powłoki, badania nieniszczące i przebieg kwalifikacji.
Jakie zapisy potwierdzają nadzór nad kulowaniem w przemyśle naftowym i gazowniczym?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować zapisy dotyczące materiału i środowiska, wyniki dotyczące stanu powierzchni, pokrycia powierzchni i naprężeń szczątkowych oraz zatwierdzenie branżowe i identyfikowalne dopuszczenie.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem w przemyśle naftowym i gazowym obejmują traktowanie wady elementu stanowiącego barierę ciśnieniową jako problemu możliwego do rozwiązania przez uszlachetnianie powierzchni, zwiększanie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję oraz deklarowanie korzyści w warunkach pracy w środowisku kwaśnym bez reprezentatywnych dowodów.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie w przemyśle naftowym i gazowniczym?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymywać aktualną analizę warunków eksploatacji i mechanizmu uszkodzeń oraz zatwierdzony proces właściwy dla danej cechy. Jeżeli wynika to z wymagań, należy także prowadzić badania NDT oraz walidację odporności korozyjnej i trwałości zmęczeniowej.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania w przemyśle naftowym i gazowniczym?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie w przemyśle naftowo-gazowym można rozważyć w przypadku powierzchni wrażliwych na zmęczenie lub korozję naprężeniową dopiero po przeanalizowaniu gatunku materiału, środowiska kwaśnego lub korozyjnego, powłoki, bariery ciśnieniowej, badań NDT, temperatury eksploatacji oraz kwalifikacji branżowej. Naprężenia ściskające stanowią jedną z warstw zabezpieczeń, a nie zamiennik konstrukcji odpornej na korozję ani decyzji dotyczących przydatności do eksploatacji.
- Należy kontrolować zgodność materiału ze środowiskiem, ciśnienie, spoiny i cechy krytyczne pod względem zmęczeniowym, a także powłokę, badania NDT i ścieżkę kwalifikacji jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, przeprowadzaj analizę warunków eksploatacji i mechanizmu uszkodzeń, stosuj zatwierdzony proces właściwy dla danej geometrii, a w razie potrzeby wykonuj badania nieniszczące oraz walidację korozyjną i zmęczeniową.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: traktowanie wady granicy ciśnieniowej jako problemu możliwego do rozwiązania przez umocnienie powierzchni, zwiększanie chropowatości powierzchni uszczelniającej lub wrażliwej na korozję oraz deklarowanie korzyści w eksploatacji w środowisku kwaśnym bez reprezentatywnych dowodów.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o zapisy dotyczące materiału i środowiska, dowody stanu powierzchni, pokrycia powierzchni i naprężeń szczątkowych oraz zatwierdzenie branżowe i identyfikowalne dopuszczenie.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
3. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
4. ASTM E466-21, Force Controlled Constant Amplitude Axial Fatigue Tests of Metallic Materials
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
