Granska material-miljökompatibilitet, tryckgränsintegritet och felmekanism innan du kvalificerar funktionsspecifik kulpening, inspektion och frisläppningsbevis
Kulpening av olje- och gaskomponenter är inte en generell behandling mot korrosion eller för att säkerställa tryckintegritet. Den kan övervägas för utvalda utmattnings- eller miljökänsliga ytor först när exakt materialtillstånd, driftsmiljö, tryck- och svetsfunktion, defekter, beläggningar, NDT-sekvens och styrande branschkrav har fastställts och förståtts. Tryckrestspänning är en del av den tekniska lösningen – inte en ersättning för lämpligt material, korrosionsskydd eller en bedömning av lämplighet för fortsatt drift.

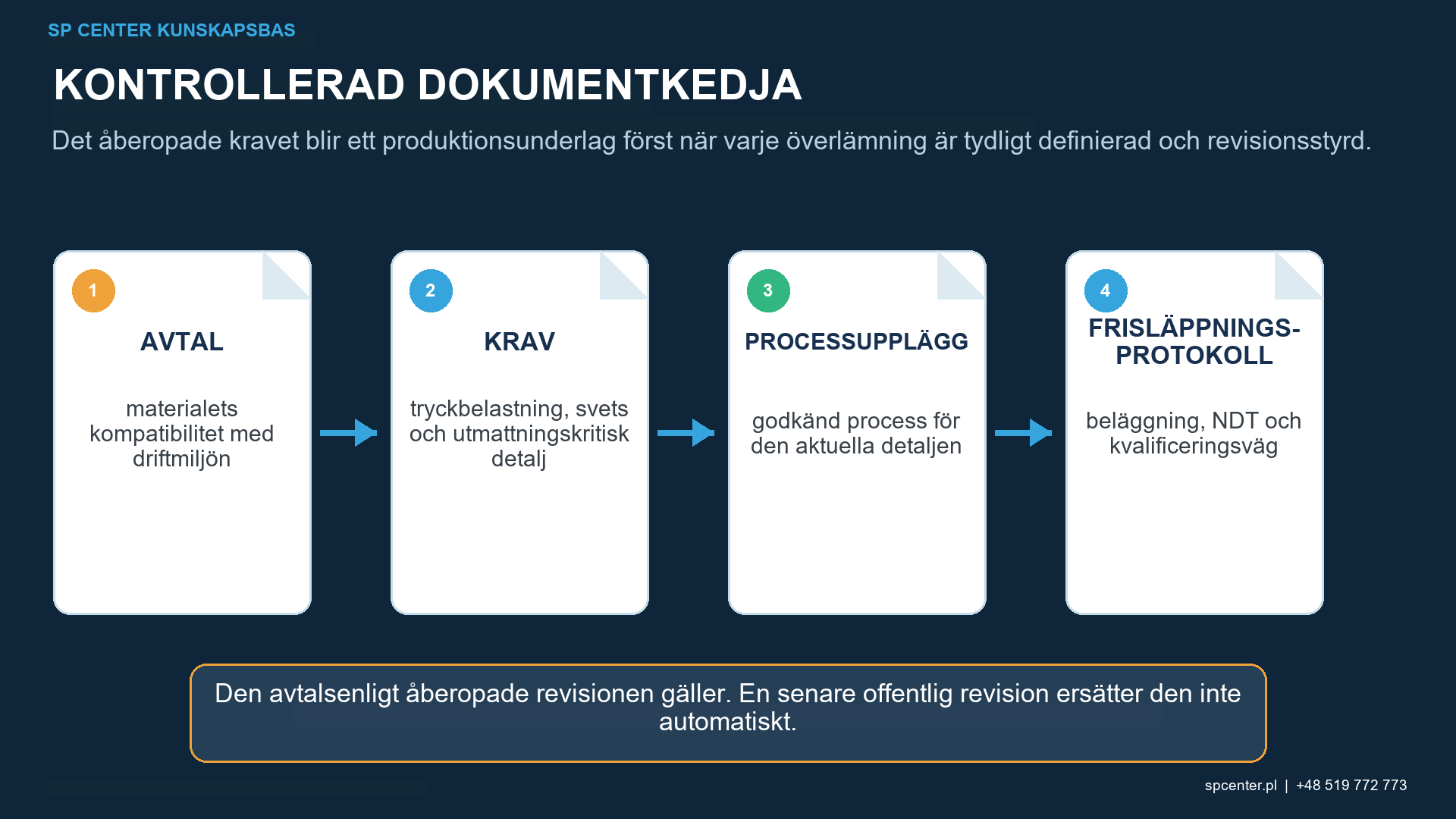

Vad måste man veta innan kulpening väljs?
| Teknisk input | Fråga före kulpening | Auktoritet/underlag |
|---|---|---|
| Material och skick | Vilken kvalitet, produktform, värmebehandling, hårdhet och tillverknings-/reparationshistorik gäller? | Kontrollerad ritning, materialdokumentation och tillämpliga konstruktions-/materialregler |
| Användningsmiljö | Är H₂S, klorider, vattenkemi, temperatur, tryck, cyklisk belastning eller katodiskt skydd relevanta? | Godkänd användningsbedömning och material-miljökvalificering |
| Felmekanism | Är problemet utmattningsinitiering, nötning, spänningskorrosion/sulfidsprickbildning, korrosionsutmattning eller annan mekanism? | Dokumenterad grund från konstruktions- eller integritetsmyndighet |
| Tryckgräns och defekter | Finns sprickor, svetsfel, korrosionsskador eller dimensionsförlust? | Nödvändig oförstörande tester (NFT), inspektion och avhjälpande av drift-/reparationstest före kulpening |
| Ytsekvens | Vilka beläggnings-, pläterings-, överläggs-, bearbetnings-, rengörings- eller inspektionssteg före/efter kulpening? | Auktoriserad tillverknings- eller reparationssekvens och acceptanskriterier |
Tabell 1. kulpeningsbeslutet följer material-, miljö-, felmekanism- och tryckgränsgranskning.
ISO 15156-1:2020 tillhandahåller allmänna principer för att välja och kvalificera metalliska material i H₂S-innehållande olje- och gasproduktionsmiljöer och kompletterar snarare än ersätter tillämpliga konstruktionsregler. Den kvalificerar inte ett recept för kulpening. En process får aldrig användas för att antyda lämplighet för surhetsklassade material där materialet, hårdheten eller miljön inte har accepterats genom den styrande vägen.
Varför kan kulpening inte reparera en tryckgränsdefekt?
Kulpening modifierar plastiskt ett lager nära ytan; det tar inte bort en spricka, svetsdefekt, korrosionsgropsnätverk eller väggförlust. Behandling av en defekt kan förändra ytans utseende och komplicera senare tolkning utan att återställa tryckintegriteten. Nödvändig oförstörande tester, dimensionsinspektion och tekniskt beslut om fortsatt hantering föregår därför alla beslut om ytförbättring.
För komponenter i drift eller vid reparation innebär kontaminering, korrosionsprodukter, driftshistorik, kvarvarande dimensioner och tidigare reparationer att ingångstillståndet skiljer sig grundläggande från en ny komponent. Ett produktionsrecept får inte tillämpas utan ett godkänt förfarande för reparation och bedömning av fortsatt lämplighet.

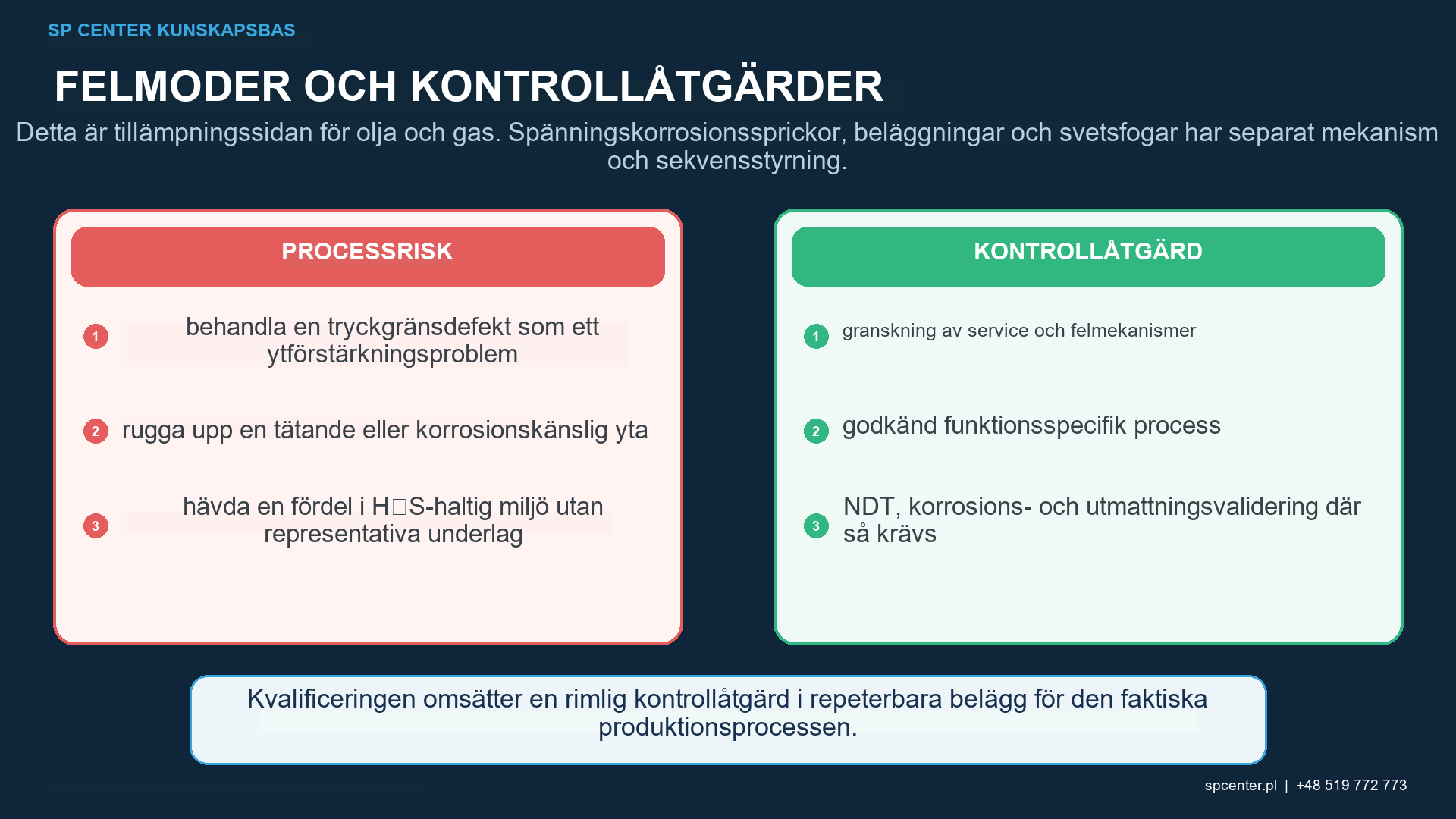

Vilka egenskaper kräver ett eget behandlingsbeslut?
| Funktion | Primär risk | Kontrollfråga för kulpening |
|---|---|---|
| Tryckhållande kropp eller hål | Defektmaskering, dimensions-/yvhetsförändring, kvarhållet medium | Är behandling tillåten, inspekterbar och kompatibel med tryckgränsacceptans? |
| Svetsfot eller HAZ-angränsande yta | Befintlig diskontinuitet, variabel metallurgi, geometri och restspänning | Har svetsförhållandena accepterats och ett svetsspecifikt processupplägg kvalificerats? |
| Gängrot eller anslutning | Åtkomst, gallring/tätningsfunktion, profil och medieinfångning | Är behandlingszon, maskering, lokal täckningsgrad, dimensioner och rengöring definierade? |
| Tätningsyta eller beläggningsgränssnitt | Ytråhet, läckage, vidhäftning eller skada på korrosionsbarriären | Ska ytan behandlas, skyddas eller exkluderas, och när i sekvensen? |
| Korroderad eller i bruk-yta | Okänd skada, kontaminering och kvarvarande vägg/kondition | Har tillståndet utvärderats och en godkänd reparations-/tillverkningsväg fastställts först? |
Tabell 2. Tryck-, tätnings-, svets- och anslutningsfunktioner har olika funktionella och inspektionsrisker.
Maskering eller uteslutning förutsätts inte generellt, utan ska följa av ritningen, specifikationen, en godkänd riskbedömning eller ett tekniskt klargörande. En tätningsyta kan behöva skyddas, medan ett kvalificerat processupplägg för svetsfoten avsiktligt kan behandla en utmattningskritisk övergång. Funktionen och acceptanskriterierna är avgörande.
Hur separeras utmattnings- och miljöassisterade sprickbildningskrav?
Ett tryckspänningsfält kan minska det effektiva draghållningsförhållandet nära ytan, men den faktiska profilen beror på material, hårdhet, kulpeningsmedium, intensitet, täckningsgrad, exponering, geometri, slagvinkel och initialspänning. Relaxation kan bero på temperatur, belastning och servicehistorik. Ingen universell fördel kan tilldelas från processnamnet.
Utmattningsvalidering måste representera det material, den yta, den geometri, den belastning och den miljö som är relevant för kravet. ASTM E466-21 behandlar axiella utmattningstester med konstant amplitud i luft vid rumstemperatur; Resultaten är endast lämpliga för konstruktion när driftsförhållandena representeras realistiskt eller uttryckligen redovisas. Det är därför inte i sig en kvalificering för surhetsreglering eller fullständig komponentkvalificering.
Vilka underlagsnivåer krävs?
| Underlag | Vad den fastställer | Vad den inte kan fastställa ensam |
|---|---|---|
| Almenintensitet | Standardiserad respons hos den definierade kulpeningsstrålen och provuppställningen | Tryckintegritet, material-miljökompatibilitet, täckningsgrad eller restspänningsprofil |
| Täckningsgrad | Omfattning av slagmärken på den erforderliga komponentytan | Korrekt intensitet, defektfrihet, acceptabel ytjämnhet eller surhetsregleringsprestanda |
| Yt-/dimensionsacceptans | Överensstämmelse med åberopade kriterier för ytjämnhet, skada, maskering, profil och dimension | Spänningstillstånd under ytan, utmattningstid eller motståndskraft mot miljömässig sprickbildning |
| NDT-resultat | Indikationer/diskontinuiteter funna med den angivna metoden, steget och acceptanskriterierna | Kulpeningsprocesskapacitet eller universell lämplighet för användning |
| Validering av restspänning/korrosion/utmattning | Respons under de angivna material-, miljö-, geometri- och testförhållandena | Överförbarhet bortom det validerade fallet |
Tabell 3. Processverifiering, defektinspektion och underlag för serviceprestanda besvarar olika frågor.
Hur påverkar beläggning och oförstörande provning (NDT)-sekvenser kvalificeringen?
Kulpening före eller efter beläggning, överläggning, plätering, bearbetning eller oförstörande tester kan ändra åtkomst, ytstruktur, kontaminering, vidhäftning och detekterbarhet. Den godkända sekvensen måste definiera inkommande förberedelse, eventuell inspektion före kulpening, maskering, kulpening, täckningsinspektion, rengöring/borttagning av kulpeningsmedium, inspektion efter kulpening och beläggning eller montering.
Antag inte att en NDT-metod efter kulpening har samma kapacitet på en modifierad yta. Metod, yttillstånd, känslighet, acceptans och sekvens måste följa den godkända inspektionsplanen.

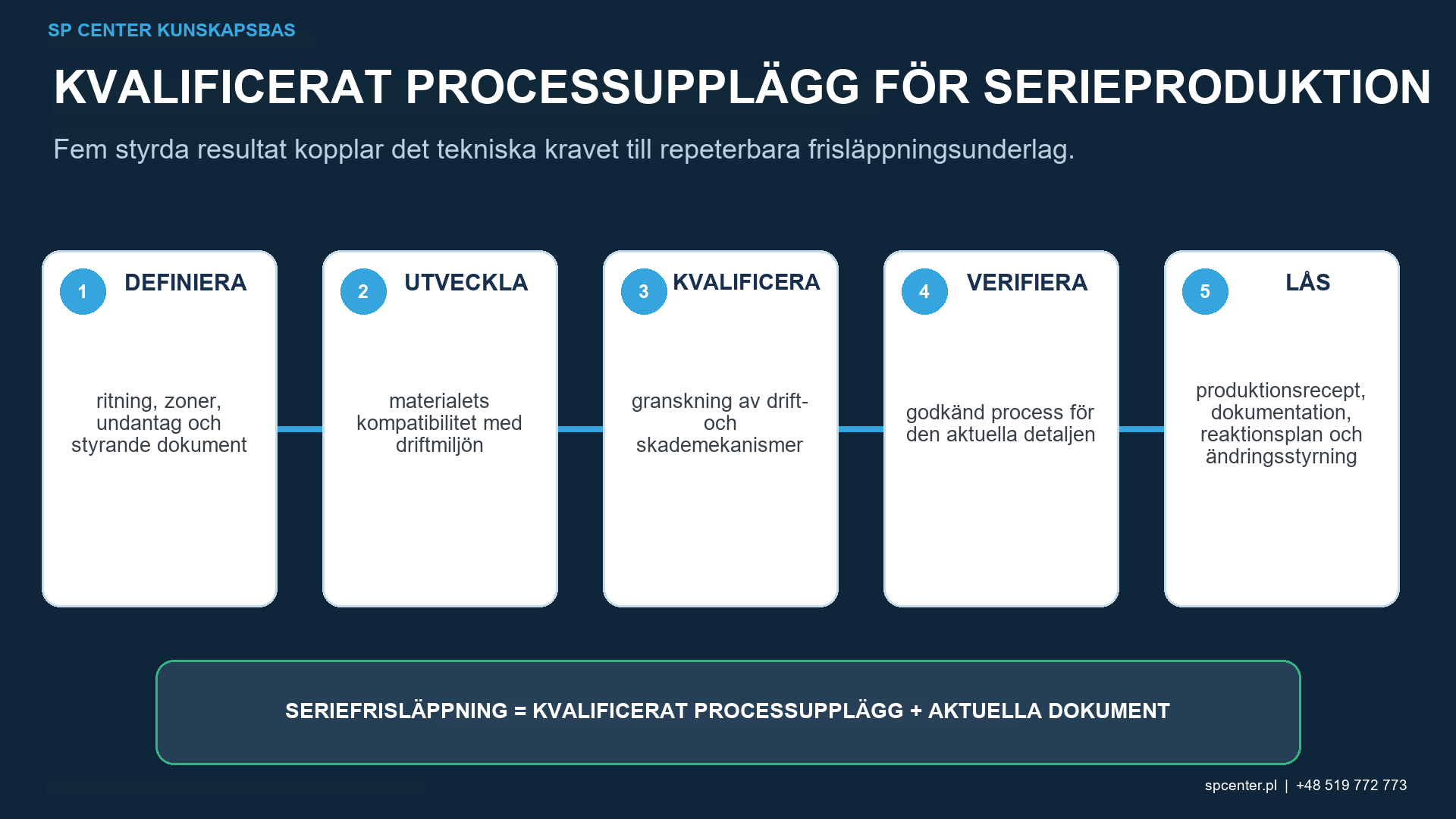

Hur kvalificeras en kulpeningsprocess för olje- och gasindustrin?
| Kvalificeringsstadium | Nödvändig utdata | Frisläppningsgräns |
|---|---|---|
| Kontrakts- och servicegranskning | Ritnings-/specifikationshierarki, material/miljö, funktion och designbehörighet | Ingen bearbetning medan krav eller servicemekanism förblir olösta |
| Godkännande av inkommande tillstånd | Nödvändig oförstörande tester, defekt-/korrosionshantering, dimensioner, renlighet och status från tidigare process | Kulpening reparerar inte sprickor, svetsfel eller väggförlust |
| Processutveckling | Godkända medier, utrustning, intensitet, geometri, maskering, rörelse, täckningsgrad och exponering | Inget universellt recept för olja och gas eller anspråk på surhetsreglering |
| Komponentkvalificering | Yta, dimensioner, täckningsgrad och eventuell erforderlig restspänning, korrosion eller utmattningsunderlag | Standardiserat Almen-svar är inte fullständig komponentvalidering |
| Produktionskontroll | Släppt recept, dokumentation, inspektion, borttagning av kulpeningsmedium, underhåll, larm och reaktionsplan | Larmfri cykel bevisar inte oövervakade komponenttillstånd |
| Ändrings-/omarbetningskontroll | Granskning av material, miljö, geometri, svetsning, beläggning, kulpeningsmedium, utrustning, program och inspektionsändringar | Ingen automatisk förnyad kulpening efter en avvikelse eller serviceskada |
Tabell 4. Kvalificering länkar det standardiserade kulpeningsflödet till funktionsspecifika komponent- och servicebevis.
Omarbetning är inte en automatisk korrigering. Ytterligare en cykel ändrar den sammanlagda exponeringen och kan påverka ytråhet, dimensioner, beläggningssekvens eller ytintegritet. Berörda produkter ska spärras och bedömas genom det behöriga konstruktions- och kvalitetsförfarandet före upprepad behandling.
Kan kulpening förbättra utmattningsmotståndet i olje- och gaskomponenter?
Det kan stödja utmattningsprestanda när den specificerade mekanismen, materialet, geometrin, ytan och belastningsfallet har en kvalificerad grund. Förbättring bevisas inte enbart genom Almenintensitet eller täckningsgrad.
Gör kulpening ett material lämpligt för sura miljöer?
Nej. Materialval och kvalificering för H₂S-haltiga miljöer följer tillämpliga konstruktions- och materialkrav, exempelvis när ISO 15156 åberopas. Kulpening gör inte ett material eller hårdhetstillstånd som avviker från kraven godtagbart.
Kan kulpening förhindra spänningskorrosionssprickbildning?
Inte universellt. Tryckrestspänning kan vara relevant i vissa kvalificerade material-miljökombinationer, men legering, hårdhet, miljö, yta, dragbelastningar och andra sprickbildningsmekanismer styr fortfarande prestandan.
Kan en sprucken eller korroderad tryckgränskomponent repareras med kulpening?
Nej. Sprickor, svetsfel, korrosionsskador och väggtjockleksförlust kräver upptäckt, teknisk bedömning samt godkänd reparation eller beslut om driftslämplighet innan någon process för förbättring av ytegenskaperna utförs.
Ska oförstörande provning (NDT) utföras före eller efter kulpening?
Den styrande tillverknings-/reparationsplanen definierar sekvensen. Nödvändig inspektion före kulpening får inte hoppas över, och eventuell efterkontroll måste använda en kvalificerad metod som är kompatibel med den förändrade ytan.
Kan svetsfötter kulpenas?
Potentiellt, men svetsen måste först uppfylla sina acceptanskriterier. Svetsprofilen, den värmepåverkade zonen och grundmaterialet, åtkomligheten, mediet, intensiteten, täckningsgraden, yttillståndet och beläggen för funktionella egenskaper kräver ett kvalificerat förfarande som är specifikt för svetsen.
Kan blästring ersätta kulpening?
Inte automatiskt. Blästring används vanligen för att rengöra eller bereda en yta; styrd kulpening kräver specificerade kulpeningsmedier, Almenintensitet, täckningsgrad, exponering och spårbarhet. Ett byte kräver konstruktionsmässigt och avtalsmässigt godkännande.
Vad ska en offertförfrågan innehålla?
Tillhandahåll ritning/revision, material/värmebehandling/hårdhet, nytt eller brukstillstånd, miljö och temperatur, tryck-/svets-/tätningsegenskaper, tidigare och senare processer, oförstörande provning (NDT), zoner, specifikationer, intensitet, täckningsgrad, yt-/dimensionsgränser, kvantiteter och dokumentation.
Viktiga slutsatser
- Fastställ material, hårdhet, bruksmiljö och felmekanism innan du väljer kulpening.
- Använd inte kulpening för att reparera sprickor, svetsfel, korrosionsskador eller förlust av tryckgränsväggar.
- Separera utmattnings-, korrosions-, miljöassisterad sprickbildning och tryckintegritetskrav.
- Ge svetsar, gängor, tätningar, hål, beläggningar och ytor under drift specifika beslut.
- Håll Almenintensitet, täckningsgrad, oförstörande provtagning och komponent-/servicevalidering åtskilda.
- Kvalificera beläggnings-, rengörings- och inspektionssekvensen med det faktiska yttillståndet.
- Kontrollera relevanta ändringar och omarbetningar genom den auktoriserade vägen.
Relaterade SP Center-guider
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Det kompletta kontraktet, design-/materialregler, ritning, reparationsväg och kontroll av vidareförda kundkrav. ISO 15156 är under revidering; använd den publicerade revisionen och ändringar som kontraktuellt åberopats för projektet. Denna guide skapar inga kvalifikationer gällande urdrift, tryckintegritet eller utmattning.
