Werkstoff-Umgebungs-Verträglichkeit, Integrität drucktragender Bauteilbereiche und Schadensmechanismus klären, bevor ein merkmalspezifischer Strahl-, Prüf- und Freigabeweg qualifiziert wird
Verfestigungsstrahlen für Öl- und Gasbauteile ist keine allgemeine Korrosions- oder Druckintegritätsbehandlung. Es kommt für ausgewählte ermüdungs- oder umgebungsempfindliche Oberflächen erst in Betracht, wenn Werkstoffzustand, Einsatzumgebung, Druck-/Schweißfunktion, Fehler, Beschichtungen, ZfP-Folge und maßgebende Branchenanforderungen verstanden sind. Druckeigenspannungen sind eine technische Ebene – kein Ersatz für geeigneten Werkstoff, Korrosionsschutz oder Betriebstauglichkeitsentscheidung.

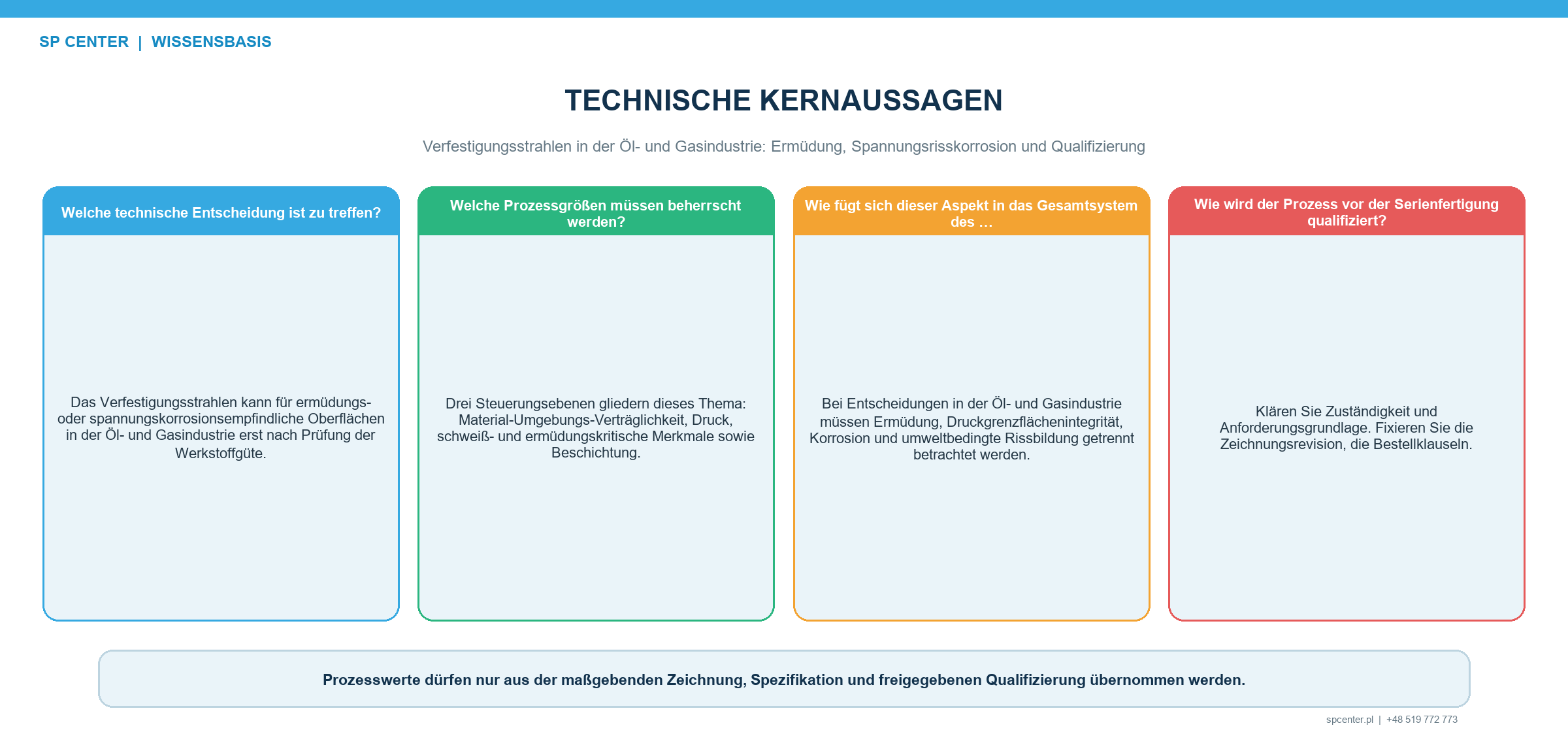

Was muss vor der Auswahl des Verfestigungsstrahlens bekannt sein?
| Technische Eingabe | Frage vor dem Strahlen | Verantwortliche Grundlage/Nachweis |
|---|---|---|
| Werkstoff und Zustand | Welche Sorte, Halbzeugform, Wärmebehandlung, Härte und Fertigungs-/Reparaturhistorie gelten? | Freigegebene Zeichnung, Werkstoffnachweise und anwendbare Konstruktions-/Werkstoffregeln |
| Einsatzumgebung | Sind H₂S, Chloride, Wasserchemie, Temperatur, Druck, zyklische Last oder kathodischer Schutz relevant? | Freigegebene Einsatzbewertung und Nachweis der Werkstoff-Umgebungs-Verträglichkeit |
| Schadensmechanismus | Geht es um Ermüdungsanriss, Fretting, Spannungs-/Sulfidspannungsrisskorrosion, Korrosionsermüdung oder einen anderen Mechanismus? | Dokumentierte Grundlage der Konstruktions- oder Integritätsverantwortlichen |
| Drucktragender Bereich und Fehler | Liegen Risse, Schweißfehler, Korrosionsschäden oder Wanddickenverlust vor? | Geforderte zerstörungsfreie Prüfung (ZfP) sowie Betriebstauglichkeits- oder Reparaturentscheidung vor dem Strahlen |
| Oberflächenfolge | Welche Beschichtung, Plattierung, Auftragsschicht, Bearbeitung, Reinigung oder Prüfung liegt vor/nach dem Strahlen? | Freigegebene Fertigungs-/Reparaturfolge und Annahmekriterien |
Tabelle 1. Die Strahlentscheidung folgt der Prüfung von Werkstoff, Umgebung, Schadensmechanismus und Druckgrenze.
ISO 15156-1:2020 enthält allgemeine Grundsätze für Auswahl und Qualifizierung metallischer Werkstoffe in H₂S-haltigen Umgebungen der Öl- und Gasproduktion und ergänzt, ersetzt aber nicht die geltenden Konstruktionsregeln. Die Norm qualifiziert keine Strahlrezeptur. Ein Prozess darf keine Sauergaseignung vortäuschen, wenn Werkstoff, Härte oder Umgebung nicht nach dem maßgebenden Weg freigegeben sind.
Warum kann Verfestigungsstrahlen Fehler in drucktragenden Bauteilbereichen nicht reparieren?
Verfestigungsstrahlen verändert eine oberflächennahe Zone plastisch; es entfernt weder Riss, Schweißfehler, Korrosionsnarben noch Wanddickenverlust. Die Bearbeitung kann das Oberflächenbild verändern und spätere Interpretation erschweren, ohne Druckintegrität wiederherzustellen. Geforderte ZfP, Maßprüfung und technische Entscheidung gehen daher jeder Randschichtbehandlung voraus.
Bei bereits im Betrieb eingesetzten oder reparierten Bauteilen unterscheiden sich Kontamination, Korrosionsprodukte, Betriebshistorie, Restmaße und Vorreparaturen grundlegend vom Neuteil. Eine Serienrezeptur darf nicht ohne freigegebenen Reparatur- oder Betriebstauglichkeitsweg angewandt werden.

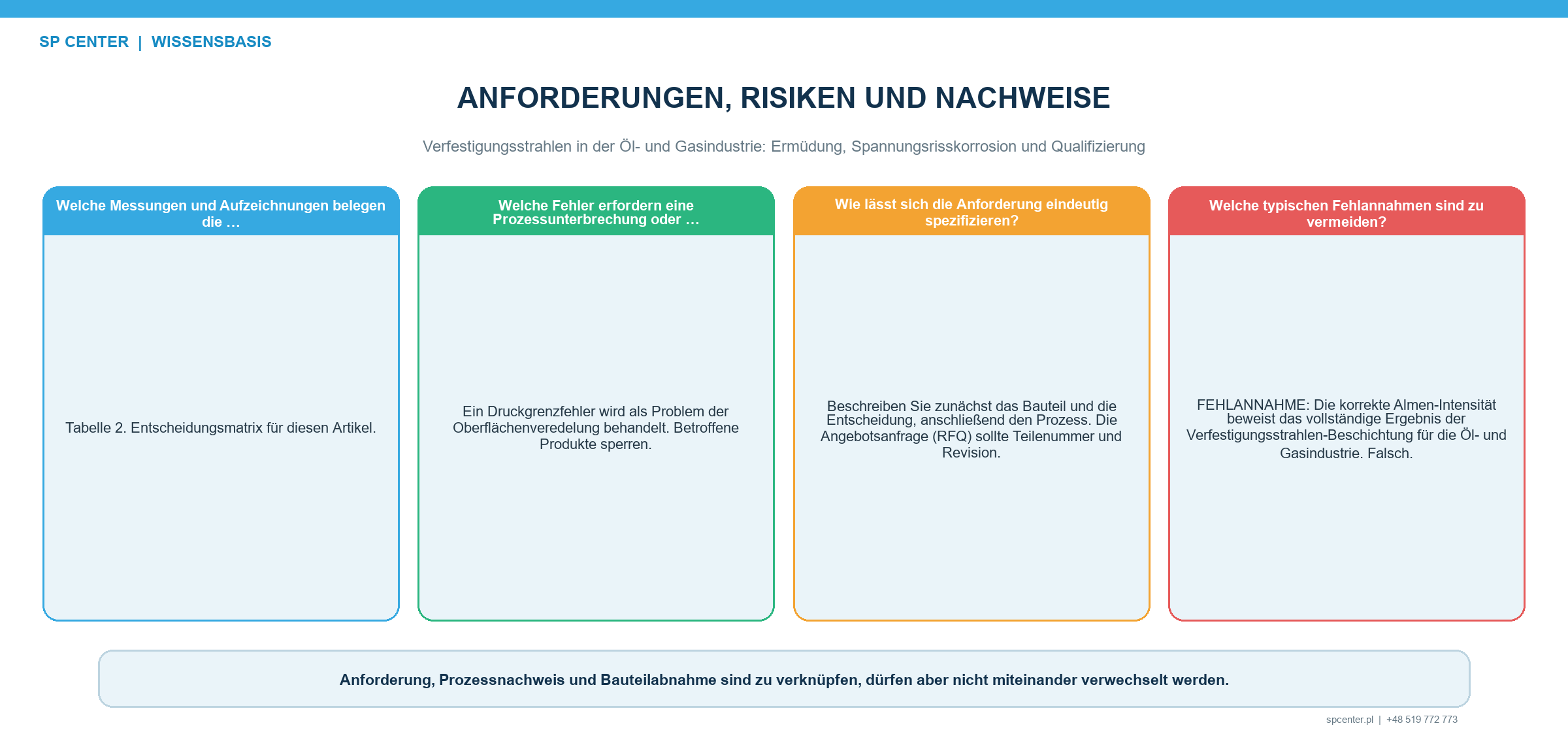

Welche Merkmale benötigen eine eigene Bearbeitungsentscheidung?
| Merkmal | Hauptrisiko | Kontrollfrage zum Verfestigungsstrahlen |
|---|---|---|
| Drucktragender Körper oder Bohrung | Fehlerkaschierung, Maß-/Rauheitsänderung, Strahlmittelrückstände | Ist die Bearbeitung zulässig, prüfbar und mit der Abnahme des drucktragenden Bauteilbereichs vereinbar? |
| Schweißnahtübergang oder Bereich nahe der Wärmeeinflusszone (WEZ) | Vorhandene Unregelmäßigkeit, wechselnde Metallurgie, Geometrie und Eigenspannung | Ist die Schweißnaht angenommen und ein schweißnahtbezogener Prozess qualifiziert? |
| Gewindegrund oder Verbindung | Zugang, Fress-/Dichtfunktion, Profil und eingeschlossenes Strahlmittel | Sind Zone, Maskierung, lokaler Bedeckungsgrad, Maße und Reinigung festgelegt? |
| Dichtfläche oder Beschichtungsgrenze | Rauheit, Leckage, Haftung oder Schaden an der Korrosionsbarriere | Wird die Fläche behandelt, geschützt oder ausgeschlossen, und an welcher Stelle der Folge? |
| Korrodierte oder betriebsbeanspruchte Oberfläche | Unbekannter Schaden, Kontamination und Restwand/Betriebstauglichkeit | Wurden Zustand bewertet und freigegebene Reparatur-/Fertigungsroute zuerst festgelegt? |
Tabelle 2. Druck-, Dicht-, Schweiß- und Verbindungsmerkmale besitzen unterschiedliche Funktions- und Prüfrisiken.
Maskierung oder Ausschluss ist nicht pauschal anzunehmen; die Entscheidung folgt Zeichnung, Spezifikation, freigegebener Risikobewertung oder technischer Klärung. Eine Dichtfläche kann Schutz erfordern, während ein qualifizierter Schweißnahtübergang gezielt behandelt wird. Funktion und Annahmekriterien entscheiden.
Wie werden Aussagen zu Ermüdung und umgebungsbedingter Rissbildung getrennt?
Ein Druckeigenspannungsfeld kann die wirksame Zugbeanspruchung nahe der Oberfläche reduzieren; das tatsächliche Profil hängt jedoch von Werkstoff, Härte, Strahlmittel, Intensität, Bedeckungsgrad, Beaufschlagung, Geometrie, Auftreffwinkel und Ausgangsspannung ab. Relaxation kann von Temperatur, Last und Betriebshistorie abhängen. Aus dem Prozessnamen folgt kein allgemeingültiger Nutzen.
Eine Ermüdungsvalidierung muss Werkstoff, Oberfläche, Geometrie, Belastung und Umgebung der Aussage abbilden. ASTM E466-21 behandelt kraftgeregelte Axialversuche mit konstanter Amplitude in Luft bei Raumtemperatur; für die Konstruktion sind Ergebnisse nur geeignet, wenn Einsatzbedingungen realistisch abgebildet oder ausdrücklich berücksichtigt werden. Dies ist allein weder Sauergas- noch Vollbauteilqualifizierung.
Welche Nachweisebenen sind erforderlich?
| Nachweis | Was er belegt | Was er allein nicht belegt |
|---|---|---|
| Almen-Intensität | Standardisierte Reaktion des definierten Strahls/Aufbaus | Druckintegrität, Werkstoff-Umgebungs-Verträglichkeit, Bedeckungsgrad oder Eigenspannungsprofil |
| Bedeckungsgrad | Umfang der Einschlagsspuren auf der vorgeschriebenen Bauteilfläche | Korrekte Intensität, Fehlerfreiheit, zulässige Rauheit oder Eignung für Sauergasbetrieb |
| Oberflächen-/Maßabnahme | Einhaltung vorgeschriebener Rauheits-, Schadens-, Maskierungs-, Profil- und Maßgrenzen | Unter der Oberfläche liegenden Spannungszustand, Dauerfestigkeit oder Beständigkeit gegen umgebungsbedingte Rissbildung |
| ZfP-Ergebnis | Anzeigen/Unregelmäßigkeiten nach angegebener Methode, Prozessstufe und Annahmekriterien | Prozessfähigkeit des Verfestigungsstrahlens oder allgemeine Betriebstauglichkeit |
| Eigenspannungs-/Korrosions-/Ermüdungsvalidierung | Reaktion unter angegebenen Werkstoff-, Umgebungs-, Geometrie- und Prüfbedingungen | Übertragbarkeit über den validierten Fall hinaus |
Tabelle 3. Prozessverifizierung, Fehlerprüfung und Einsatznachweis beantworten unterschiedliche Fragen.
Wie beeinflussen Beschichtungs- und ZfP-Folge die Qualifizierung?
Verfestigungsstrahlen vor oder nach Beschichtung, Auftragsschicht, Plattierung, Bearbeitung oder ZfP kann Zugang, Textur, Kontamination, Haftung und Nachweisbarkeit verändern. Die freigegebene Folge definiert Vorbereitung, gegebenenfalls Prüfung vor dem Strahlen, Maskierung, Strahlen, Bedeckungsgradprüfung, Reinigung/Strahlmittelentfernung, Prüfung danach sowie Beschichtung oder Montage.
Es darf nicht angenommen werden, dass ein ZfP-Verfahren nach dem Strahlen dieselbe Nachweisfähigkeit auf der veränderten Oberfläche besitzt. Methode, Oberflächenzustand, Empfindlichkeit, Annahme und Reihenfolge folgen dem freigegebenen Prüfplan.

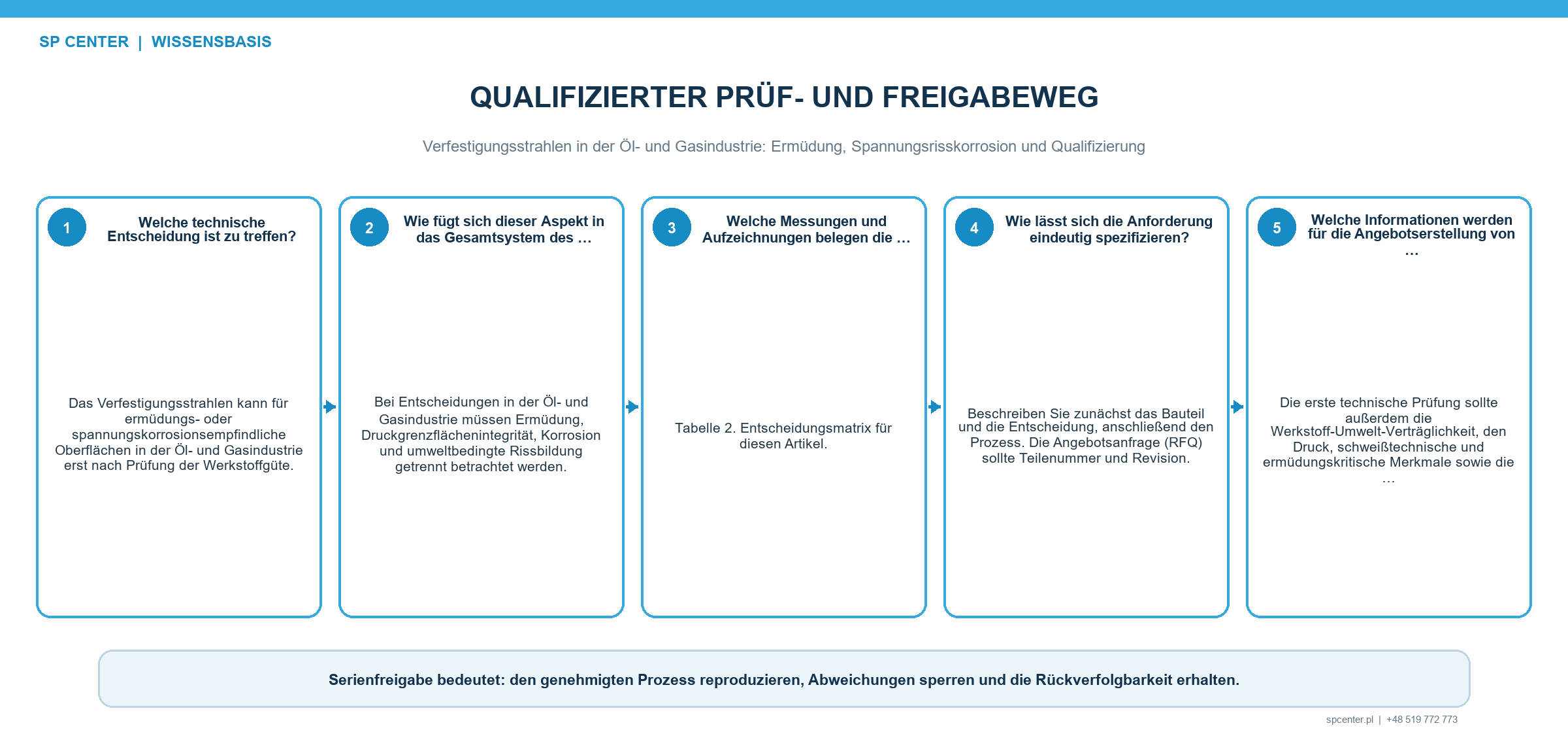

Wie wird eine Strahlroute für Öl- und Gasbauteile qualifiziert?
| Qualifizierungsstufe | Erforderliches Ergebnis | Freigabegrenze |
|---|---|---|
| Vertrags- und Einsatzprüfung | Zeichnungs-/Spezifikationshierarchie, Werkstoff/Umgebung, Merkmalsfunktion und Konstruktionsverantwortung | Keine Bearbeitung bei ungeklärter Anforderung oder ungeklärtem Einsatzmechanismus |
| Annahme des Eingangszustands | Geforderte ZfP, Fehler-/Korrosionsentscheidung, Maße, Sauberkeit und Vorprozessstatus | Strahlen repariert weder Riss, Schweißfehler noch Wanddickenverlust |
| Prozessentwicklung | Freigegebenes Strahlmittel, Anlage, Intensität, Geometrie, Maskierung, Bewegung, Bedeckungsgrad und Beaufschlagung | Keine Universalrezeptur für Öl/Gas oder pauschale Sauergaseignung |
| Bauteilqualifizierung | Oberfläche, Maße, Bedeckungsgrad und geforderte Eigenspannungs-, Korrosions- oder Ermüdungsnachweise | Standardisierte Almen-Reaktion ist keine vollständige Bauteilvalidierung |
| Serienlenkung | Freigegebene Rezeptur, Aufzeichnungen, Prüfung, Strahlmittelentfernung, Wartung, Alarme und Reaktionsplan | Alarmfreier Zyklus belegt keine unüberwachten Bauteilzustände |
| Änderungs-/Nacharbeitslenkung | Werkstoff-, Umgebungs-, Geometrie-, Schweiß-, Beschichtungs-, Strahlmittel-, Anlagen-, Programm- und Prüfänderungen bewerten | Kein automatisches erneutes Strahlen nach Abweichung oder Betriebsschaden |
Tabelle 4. Die Qualifizierung verknüpft den standardisierten Strahl mit merkmalsbezogenen Bauteil- und Einsatznachweisen.
Nacharbeit ist keine automatische Korrektur. Ein weiterer Zyklus verändert die kumulative Beaufschlagung und kann Rauheit, Maße, Beschichtungsfolge oder Oberflächenintegrität beeinflussen. Betroffene Produkte werden gesperrt und vor erneuter Behandlung über den autorisierten Technik-/Qualitätsweg bewertet.
Kann Verfestigungsstrahlen die Dauerfestigkeit von Öl- und Gasbauteilen verbessern?
Es kann die Dauerfestigkeit unterstützen, wenn Schadensmechanismus, Werkstoff, Geometrie, Oberfläche und Belastung durch eine qualifizierte Grundlage abgedeckt sind. Almen-Intensität oder Bedeckungsgrad allein belegen keine Verbesserung.
Macht Verfestigungsstrahlen einen Werkstoff für Sauergasbetrieb geeignet?
Nein. Werkstoffauswahl und -qualifizierung für H₂S-haltige Umgebungen folgen den anwendbaren Konstruktions-/Werkstoffanforderungen, etwa dem aufgerufenen ISO-15156-Weg. Strahlen macht keinen unzulässigen Werkstoff- oder Härtezustand konform.
Verhindert Verfestigungsstrahlen Spannungsrisskorrosion?
Nicht allgemeingültig. Druckeigenspannungen können in qualifizierten Werkstoff-Umgebungs-Fällen relevant sein; Legierung, Härte, Umgebung, Oberfläche, Zuglast und andere Rissmechanismen bleiben entscheidend.
Kann ein gerissenes oder korrodiertes Druckbauteil durch Verfestigungsstrahlen repariert werden?
Nein. Risse, Schweißfehler, Korrosionsschäden und Wanddickenverlust benötigen Erkennung, technische Bewertung und freigegebene Reparatur- oder Betriebstauglichkeitsentscheidung vor jedem Randschichtprozess.
Muss ZfP vor oder nach dem Verfestigungsstrahlen erfolgen?
Die maßgebende Fertigungs-/Reparaturfolge legt dies fest. Geforderte Prüfung vor dem Strahlen darf nicht entfallen; jede Prüfung danach benötigt ein qualifiziertes, mit der veränderten Oberfläche verträgliches Verfahren.
Dürfen Schweißnahtübergänge verfestigungsgestrahlt werden?
Möglicherweise, aber die Schweißnaht muss zuerst die Annahme erfüllen. Profil, WEZ/Grundwerkstoff, Zugang, Strahlmittel, Intensität, Bedeckungsgrad, Oberfläche und Leistungsnachweis benötigen einen schweißnahtbezogenen qualifizierten Ablauf.
Darf Reinigungsstrahlen das Verfestigungsstrahlen ersetzen?
Nicht automatisch. Reinigungsstrahlen dient häufig Reinigung/Vorbereitung; Verfestigungsstrahlen erfordert festgelegtes Strahlmittel, Almen-Intensität, Bedeckungsgrad, Beaufschlagung und Rückverfolgbarkeit. Eine Ersetzung benötigt konstruktive und vertragliche Freigabe.
Welche Angaben gehören in eine Anfrage?
Benötigt werden Zeichnung/Revision, Werkstoff/Wärmebehandlung/Härte, Neu- oder Betriebszustand, Umgebung/Temperatur, Druck-/Schweiß-/Dichtmerkmale, Vor-/Folgeprozesse, ZfP, Zonen, Spezifikationen, Intensität, Bedeckungsgrad, Oberfläche/Maße, Mengen und Aufzeichnungen.
Die wichtigsten Punkte
- Werkstoff, Härte, Einsatzumgebung und Schadensmechanismus vor Auswahl des Prozesses bestimmen.
- Strahlen nicht zur Reparatur von Rissen, Schweißfehlern, Korrosionsschäden oder Wanddickenverlust verwenden.
- Ermüdung, Korrosion, umgebungsbedingte Rissbildung und Druckintegrität getrennt bewerten.
- Schweißnähte, Gewinde, Dichtungen, Bohrungen, Beschichtungen und Betriebsoberflächen merkmalsbezogen festlegen.
- Almen-Intensität, Bedeckungsgrad, ZfP und Bauteil-/Einsatzvalidierung trennen.
- Beschichtungs-, Reinigungs- und Prüffolge am tatsächlichen Oberflächenzustand qualifizieren.
- Relevante Änderungen und Nacharbeit über den autorisierten Weg beherrschen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen und Spannungsrisskorrosion
- Verfestigungsstrahlen von Schweißverbindungen
- Verfestigungsstrahlen und Beschichtungen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind vollständiger Vertrag, Konstruktions-/Werkstoffregeln, Zeichnung, Reparaturweg und Kundenvorgaben. ISO 15156 wird überarbeitet; zu verwenden sind veröffentlichte und vertraglich aufgerufene Revisionen/Änderungen. Dieser Leitfaden schafft weder Sauergas-, Druckintegritäts- noch Ermüdungsqualifizierung.
