Pred kvalifikáciou guľôčkovania konkrétnych prvkov, kontrol a dokladov na uvoľnenie preskúmajte zlučiteľnosť materiálu s prostredím, integritu tlakovej hranice a mechanizmus poruchy.
Guľôčkovanie pre ropné a plynové komponenty nie je generickým ošetrením proti korózii alebo tlakovej integrite. Pre vybrané povrchy citlivé na únavu alebo prostredie sa to môže zvážiť až po presnom pochopení stavu materiálu, prevádzkového prostredia, funkcie tlaku/zvaru, defektov, povlakov, postupu NDT a požiadaviek príslušného sektora. Zvyškové napätie v tlaku je jednou z inžinierskych vrstiev – nie náhradou za vhodný materiál, kontrolu korózie alebo rozhodnutia o vhodnosti na prevádzku.

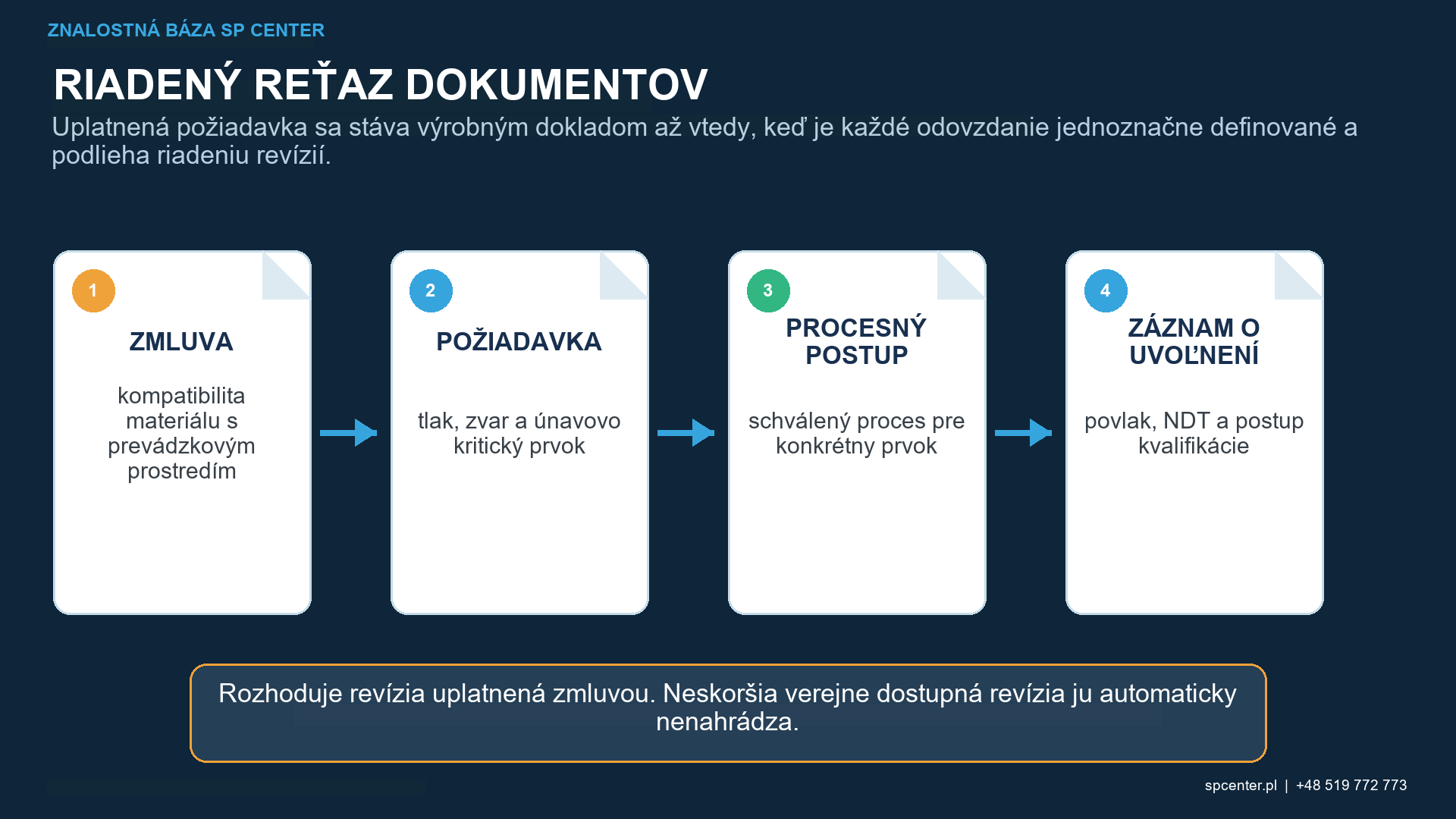

Čo je potrebné vedieť pred výberom guľôčkovania?
| Technický vstup | Otázka pred guľôčkovaním | Autorita/doklad |
|---|---|---|
| Materiál a stav | Aká trieda, tvar výrobku, tepelné spracovanie, tvrdosť a história výroby/opráv sa uplatňujú? | Riadený výkres, záznamy o materiáloch a príslušné pravidlá pre návrh/materiály |
| Prevádzkové prostredie | Sú relevantné H₂S, chloridy, chemické zloženie vody, teplota, tlak, cyklické zaťaženie alebo katódová ochrana? | Schválené posúdenie prevádzky a kvalifikácia materiál-prostredie |
| Mechanizmus poruchy | Ide o iniciáciu únavy, trenie, koróziu pod napätím/sulfidové praskanie, koróznu únavu alebo iný mechanizmus? | Dokumentovaný základ pre návrh alebo integritu autority |
| Hranice tlaku a chyby | Sú prítomné trhliny, chyby zvarov, poškodenie koróziou alebo strata rozmerov? | Požadované NDT, kontrola a rozhodnutie o spôsobilosti na prevádzku alebo oprave pred guľôčkovaním |
| Postupnosť povrchu | Ktoré kroky povlakovania, pokovovania, prekrývania, obrábania, čistenia alebo kontroly predchádzajú/nasledujú guľôčkovaniu? | Autorizovaná postupnosť výroby alebo opravy a kritériá prijatia |
Tabuľka 1. Rozhodnutie o guľôčkovaní nadväzuje na preskúmanie materiálu, prostredia, mechanizmu poruchy a tlakovej hranice.
ISO 15156-1:2020 poskytuje všeobecné zásady pre výber a kvalifikáciu kovových materiálov v prostrediach ťažby ropy a plynu obsahujúcich H₂S a dopĺňa, a nie nahrádza, príslušné pravidlá návrhu. Nekvalifikuje receptúru na guľôčkovanie. Proces sa nikdy nesmie použiť na naznačenie vhodnosti pre kyslé prostredie, ak materiál, tvrdosť alebo prostredie neboli akceptované riadiacou cestou.
Prečo nedokáže guľôčkovanie opraviť defekt na hranici tlaku?
Guľôčkovanie plasticky modifikuje vrstvu blízko povrchu; neodstraňuje trhlinu, defekt zvaru, sieť koróznych jamiek ani stratu steny. Ošetrenie defektu môže zmeniť vzhľad povrchu a skomplikovať neskoršiu interpretáciu bez obnovenia integrity tlaku. Preto predchádza akémukoľvek rozhodnutiu o vylepšení povrchu povinné NDT, kontrola rozmerov a technické usporiadanie.
V prípade komponentov v prevádzke alebo opravovaných komponentov kontaminácia, produkty korózie, história servisu, zostávajúce rozmery a predchádzajúce opravy robia vstupný stav zásadne odlišným od nového komponentu. Výrobný recept nemožno použiť bez autorizovaného postupu opravy/spôsobilosti.

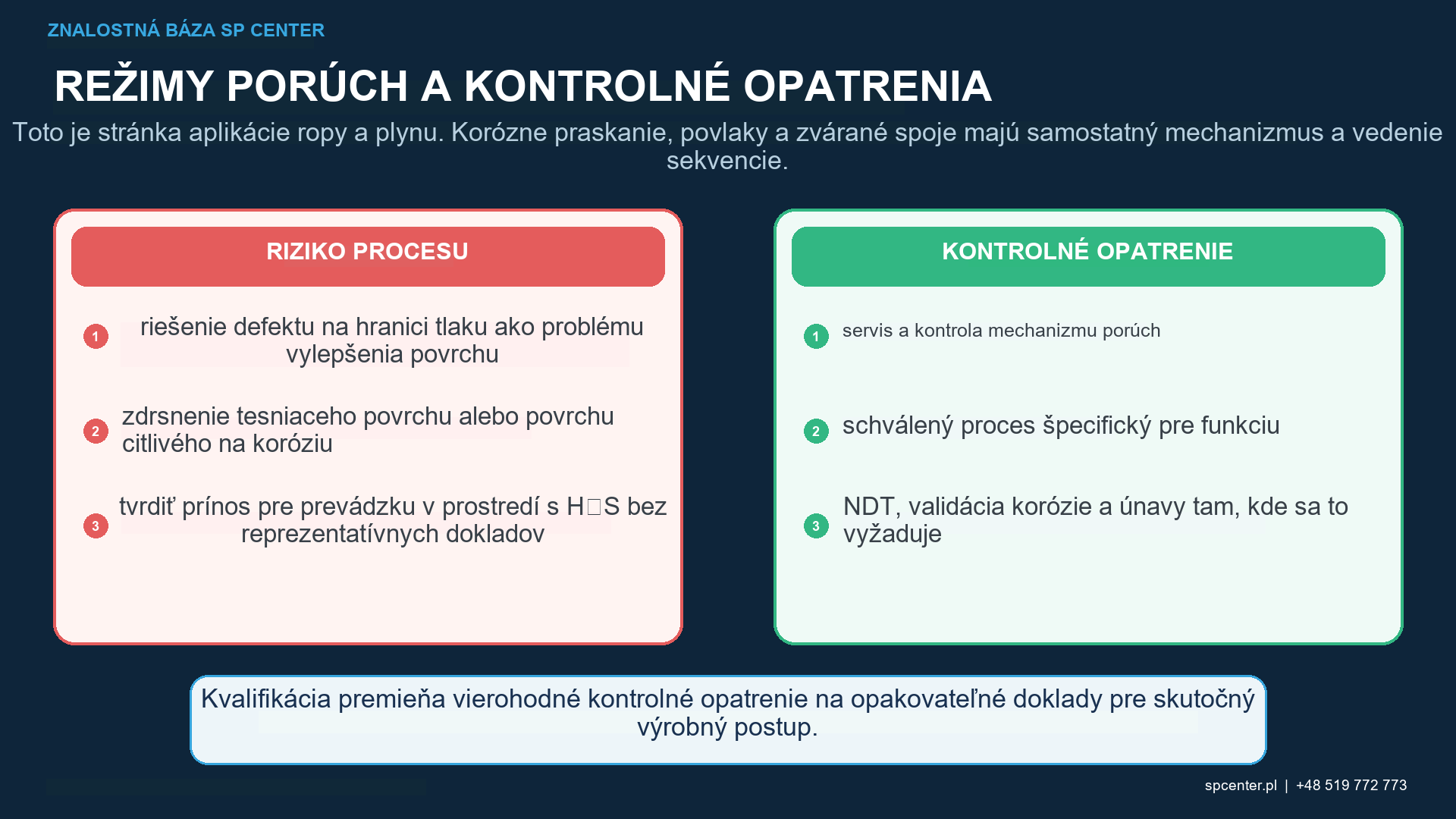

Ktoré prvky si vyžadujú vlastné rozhodnutie o ošetrení?
| Funkcia | Primárne riziko | Kontrolná otázka pre guľôčkovanie |
|---|---|---|
| Teleso alebo otvor zadržiavajúci tlak | Maskovanie chyby, zmena rozmeru/drsnosti, zadržané médiá | Je ošetrenie povolené, kontrolovateľné a kompatibilné s akceptáciou na hranici tlaku? |
| Päta zvaru alebo povrch priľahlý k tepelne ovplyvnenej oblasti (HAZ) | Existujúca diskontinuita, premenlivá metalurgia, geometria a zvyškové napätie | Boli podmienky zvaru akceptované a bola kvalifikovaný procesný postup špecifická pre zvar? |
| Koreň závitu alebo spoj | Prístup, funkcia odierania/tesnenia, profil a zachytávanie médií | Sú definované zóna ošetrenia, maskovanie, lokálne pokrytie, rozmery a čistenie? |
| Tesniaca plocha alebo rozhranie povlaku | Drsnosť, únik, adhézia alebo poškodenie protikoróznou bariérou | Mal by byť povrch ošetrený, chránený alebo vylúčený a kedy v postupnosti? |
| Skorodovaný alebo prevádzkový povrch | Neznáme poškodenie, kontaminácia a zostávajúca stena/vhodnosť | Bol stav vyhodnotený a bola najprv stanovená autorizovaná opravná/výrobná cesta? |
Tabuľka 2. Tlakové, tesniace, zvarové a spojovacie prvky majú rôzne funkčné a kontrolné riziká.
Maskovanie alebo vylúčenie sa nepredpokladá univerzálne; musí vychádzať z výkresu, špecifikácie, schváleného posúdenia rizika alebo technického objasnenia. Tesniaca plocha môže vyžadovať ochranu, zatiaľ čo kvalifikovaný procesný postup päty zvaru môže zámerne ošetriť prechod kritický z hľadiska únavy. Rozhodujú funkčné a akceptačné kritériá.
Ako sa oddeľujú nároky na únavu a praskanie spôsobené prostredím?
Pole zvyškového napätia v tlaku môže znížiť efektívny stav ťahového pohonu v blízkosti povrchu, ale skutočný profil závisí od materiálu, tvrdosti, média, intenzity, pokrytia, expozície, geometrie, uhla nárazu a počiatočného napätia. Relaxácia môže závisieť od teploty, zaťaženia a histórie prevádzky. Z názvu procesu nemožno vyvodiť žiadny univerzálny prínos.
Validácia únavy musí reprezentovať materiál, povrch, geometriu, zaťaženie a prostredie relevantné pre nárok. ASTM E466-21 sa zaoberá axiálnymi únavovými skúškami s konštantnou amplitúdou na vzduchu pri izbovej teplote; Výsledky sú vhodné na návrh iba vtedy, keď sú prevádzkové podmienky realisticky znázornené alebo explicitne zohľadnené. Preto samy osebe nejde o kvalifikáciu pre kyslý provoz alebo celý komponent.
Ktoré úrovne dokladov sú potrebné?
| Doklad | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva definovaného prúdu média a skúšobného usporiadania | Tlaková integrita, kompatibilita materiálu s prostredím, pokrytie alebo profil zvyškového napätia |
| Pokrytie | Rozsah dokladov o náraze na požadovanom povrchu komponentu | Správna intenzita, bez defektov, prijateľná drsnosť alebo výkon v kyslom prevádzkovom prostredí |
| Akceptácia povrchu/rozmerov | Súlad s kritériami drsnosti, poškodenia, maskovania, profilu a rozmerov | Stav podpovrchového napätia, únavová životnosť alebo odolnosť voči praskaniu v prostredí |
| Výsledok NDT | Indikácie/nespojitosti zistené uvedenou metódou, fázou a kritériami prijatia | Schopnosť procesu guľôčkovania alebo univerzálna vhodnosť na prevádzku |
| Validácia zvyškového napätia/korózie/únavy | Odozva za uvedený materiál, prostredie, geometriu a testovacie podmienky | Prenosnosť nad rámec validovaného prípadu |
Tabuľka 3. Overenie procesu, kontrola defektov a doklady o prevádzkovej výkonnosti odpovedajú na rôzne otázky.
Ako ovplyvňujú postupy povlakovania a NDT kvalifikáciu?
Guľôčkovanie pred alebo po povlakovaní, prekrývaní, pokovovaní, obrábaní alebo NDT môže zmeniť prístup, textúru povrchu, kontamináciu, priľnavosť a detekovateľnosť. Schválená postupnosť musí definovať vstupnú prípravu, akúkoľvek kontrolu pred guľôčkovaním, maskovanie, guľôčkovanie, kontrolu pokrytia, čistenie/odstránenie média, kontrolu po guľôčkovaní a nanášanie povlaku alebo montáž.
Nepredpokladajte, že metóda NDT po guľôčkovaní má rovnakú schopnosť na modifikovanom povrchu. Metóda, stav povrchu, citlivosť, akceptovateľnosť a postupnosť musia zodpovedať schválenému plánu kontroly.

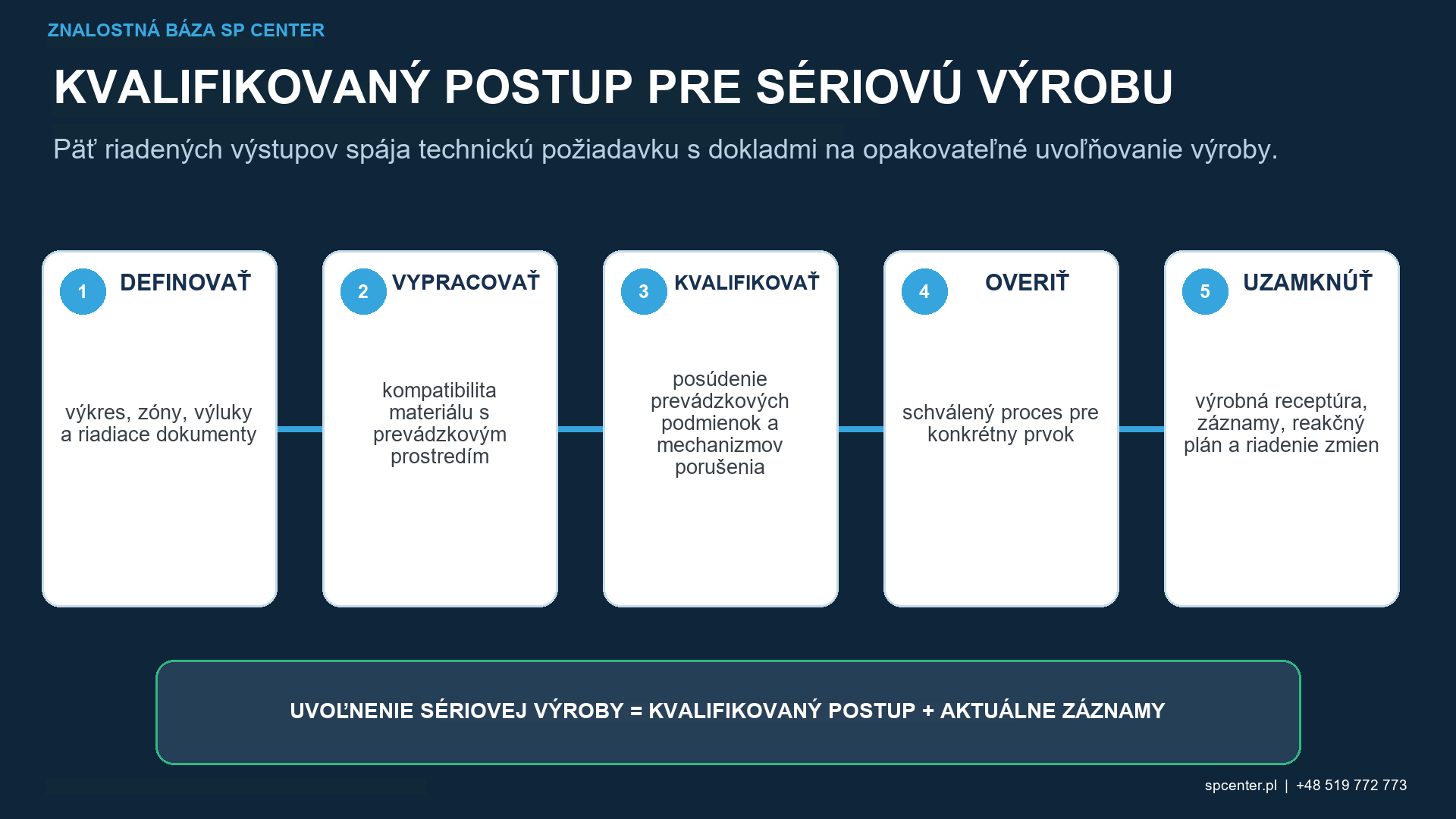

Ako sa kvalifikuje proces guľôčkovania pre ropný a plynárenský priemysel?
| Fáza kvalifikácie | Požadovaný výstup | Hranica uvoľnenia |
|---|---|---|
| Preskúmanie zmluvy a služby | Hierarchia výkresov/špecifikácií, materiál/prostredie, funkcia prvku a autorita návrhu | Žiadne spracovanie, kým požiadavky alebo mechanizmus služby zostávajú nevyriešené |
| Prijatie vstupného stavu | Požadované NDT, rozhodnutie o chybách alebo korózii, rozmery, čistota a stav predchádzajúcich procesov | Guľôčkovanie neopravuje trhliny, defekty zvarov ani straty stien. |
| Vývoj procesu | Schválené médiá, zariadenia, intenzita, geometria, maskovanie, pohyb, pokrytie a expozícia | Žiadny univerzálny recept pre ropu a plyn ani tvrdenie o kyslom servise |
| Kvalifikácia komponentu | Povrch, rozmery, pokrytie a akékoľvek požadované zvyškové napätie, korózia alebo únava doklad | Štandardizovaná Almenova odpoveď nie je kompletnou validáciou komponentu |
| Riadenie výroby | Vydaný recept, záznamy, kontrola, odstránenie média, údržba, alarmy a reakčný plán | Cyklus bez alarmu nepreukazuje nemonitorované stavy komponentu |
| Kontrola zmien/prepracovania | Kontrola materiálu, prostredia, geometrie, zvárania, povlakovania, média, zariadenia, programu a zmien kontroly | Žiadne automatické opakované guľôčkovanie po prekročení procesných medzí alebo poškodení v prevádzke |
Tabuľka 4. Kvalifikácia prepája štandardizovaný prúd média pri guľôčkovaní s dokladmi pre konkrétny prvok súčiastky a prevádzkové podmienky.
Opätovné spracovanie nie je automatická náprava. Ďalší cyklus mení celkovú expozíciu a môže ovplyvniť drsnosť, rozmery, postupnosť povlakovania alebo integritu povrchu. Dotknutý výrobok sa pred opakovaným spracovaním zadrží a posúdi schváleným technickým a kvalitatívnym postupom.
Môže guľôčkovanie zlepšiť odolnosť voči únave v ropných a plynových komponentoch?
Môže podporiť únavové vlastnosti, ak majú stanovený mechanizmus, materiál, geometria, povrch a prípad zaťaženia kvalifikovaný základ. Zlepšenie sa nepreukazuje iba Almenovou intenzitou alebo pokrytím.
Robí guľôčkovanie materiál vhodným pre kyslé prostredie?
Nie. Voľba a kvalifikácia materiálu pre prostredie obsahujúce H₂S sa riadi príslušnými konštrukčnými a materiálovými požiadavkami, napríklad ak sa odkazuje na normu ISO 15156. Guľôčkovanie nezabezpečí zhodu materiálu alebo stavu tvrdosti, ktorý príslušné požiadavky nespĺňa.
Môže guľôčkovanie zabrániť praskaniu spôsobenému koróziou v dôsledku napätia?
Nie univerzálne. Zvyškové napätie v tlaku môže byť relevantné v niektorých kvalifikovaných kombináciách materiál-prostredie, ale zliatina, tvrdosť, prostredie, povrch, ťahové zaťaženia a iné mechanizmy praskania stále riadia výkon.
Dá sa prasknutý alebo skorodovaný komponent s tlakovou hranicou opraviť guľôčkovaním?
Nie. Trhliny, chyby zvarov, poškodenie koróziou a strata steny vyžadujú detekciu, technické posúdenie a autorizovanú opravu alebo rozhodnutie o ďalšom postupe vhodnosti na prevádzku pred akýmkoľvek procesom vylepšenia povrchu.
Malo by sa NDT vykonať pred alebo po guľôčkovaní?
Postupnosť definuje príslušný výrobný/opravný plán. Požadovaná kontrola pred guľôčkovaním sa nesmie vynechať a akákoľvek kontrola po guľôčkovaní musí použiť kvalifikovanú metódu kompatibilnú so zmeneným povrchom.
Môžu byť päty zvarov guľôčkované?
Potenciálne áno, ale zvar musí najprv splniť kritériá prijatia. Profil zvaru, tepelne ovplyvnená oblasť a základný materiál, prístup, médium, intenzita, pokrytie, stav povrchu a doklady o funkčných vlastnostiach si vyžadujú kvalifikovaný postup špecifický pre daný zvar.
Môže tryskanie nahradiť guľôčkovanie?
Nie automaticky. Tryskanie sa zvyčajne používa na čistenie alebo prípravu povrchu; riadené guľôčkovanie vyžaduje predpísané médium, Almenovu intenzitu, pokrytie, expozíciu a sledovateľnosť. Zámena vyžaduje konštrukčné a zmluvné oprávnenie.
Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?
Poskytnite výkres/revíziu, materiál/tepelné spracovanie/tvrdosť, nový alebo prevádzkový stav, prostredie a teplotu, vlastnosti tlaku/zvaru/utesnenia, predchádzajúce a neskoršie procesy, NDT, zóny, špecifikácie, intenzitu, pokrytie, povrchové/rozmerové limity, množstvá a záznamy.
Kľúčové poznatky
- Pred výberom guľôčkovania určte materiál, tvrdosť, prevádzkové prostredie a mechanizmus poruchy.
- Nepoužívajte guľôčkovanie na opravu trhlín, defektov zvarov, poškodenia koróziou alebo straty tlakovej medze.
- Oddeľte tvrdenia o únave, korózii, praskaní spôsobenom prostredím a integrite tlaku.
- Udeľujte rozhodnutia špecifické pre zvary, závity, tesnenia, otvory, nátery a povrchy v prevádzke.
- Udržiavajte odlišnú Almenovu intenzitu, pokrytie, NDT a validáciu komponentu/služby.
- Kvalifikujte postup náteru, čistenia a kontroly podľa skutočného stavu povrchu.
- Kontrolujte relevantné zmeny a prepracovanie autorizovaným postupom.
Súvisiace príručky SP Center
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Kompletná zmluva, pravidlá pre návrh/materiály, výkres, postup opravy a prenesené požiadavky zákazníka. ISO 15156 je v procese revízie; použite publikovanú revíziu a zmluvne uplatnené zmeny pre projekt. Táto príručka nevytvára žiadnu kvalifikáciu na prevádzku, tlakovú integritu ani únavu.
