Před kvalifikací kuličkování konkrétních prvků, kontrol a dokladů pro uvolnění přezkoumejte slučitelnost materiálu s prostředím, integritu tlakové hranice a mechanismus poruchy.
Kuličkování pro ropné a plynárenské komponenty není obecným ošetřením proti korozi nebo tlakové integritě. Lze jej zvážit pro vybrané povrchy citlivé na únavu nebo prostředí až po pochopení přesného stavu materiálu, provozního prostředí, funkce tlaku/svařování, vad, povlaků, sekvence NDT a požadavků příslušného sektoru. Zbytkové tlakové napětí je jednou konstrukční vrstvou – nenahrazuje vhodný materiál, kontrolu koroze nebo rozhodnutí o vhodnosti pro provoz.

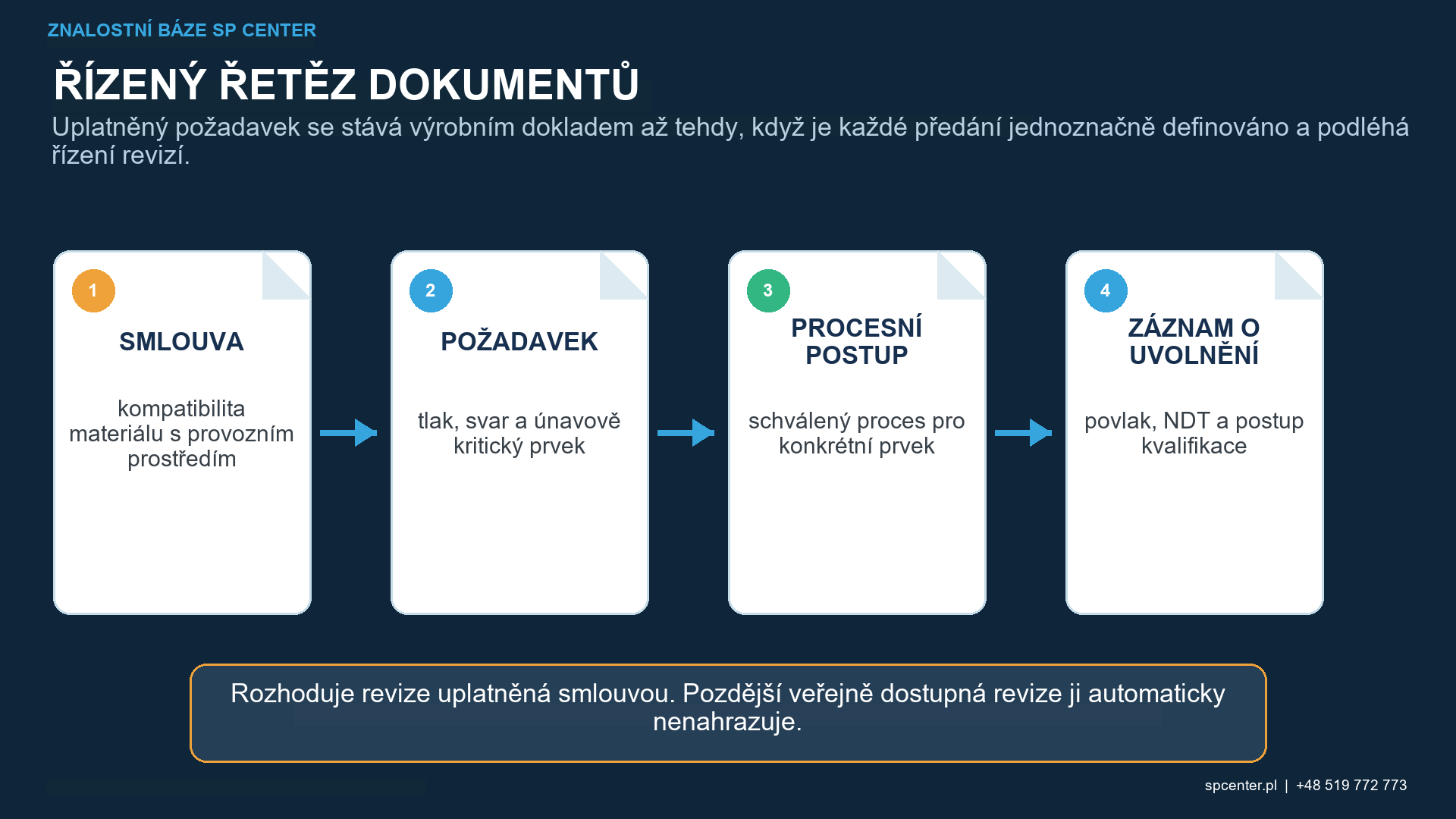

Co je třeba vědět před výběrem kuličkování tryskami?
| Technický vstup | Otázka před kuličkováním | Autorita/doklad |
|---|---|---|
| Materiál a stav | Jaký stupeň, tvar výrobku, tepelné zpracování, tvrdost a historie výroby/oprav se vztahují? | Řízený výkres, záznamy o materiálech a příslušná pravidla pro návrh/materiály |
| Provozní prostředí | Jsou relevantní H₂S, chloridy, chemie vody, teplota, tlak, cyklické zatížení nebo katodická ochrana? | Schválené posouzení provozu a kvalifikace materiál-prostředí |
| Mechanismus poruchy | Jedná se o iniciaci únavy, tření, korozi pod napětím/sulfidové praskání, korozní únavu nebo jiný mechanismus? | Dokumentační základ pro návrh nebo integritu autority |
| Tlakové hranice a vady | Jsou přítomny trhliny, vady svarů, poškození korozí nebo ztráta rozměrů? | Požadované NDT, kontrola a rozhodnutí o způsobilosti k provozu nebo opravě před kuličkováním |
| Pořadí povrchu | Které kroky povlakování, pokovování, překrytí, obrábění, čištění nebo kontroly předcházejí/následují po kuličkování? | Autorizovaná sekvence výroby nebo opravy a kritéria přijetí |
Tabulka 1. Rozhodnutí o kuličkování navazuje na přezkoumání materiálu, prostředí, mechanismu poruchy a tlakové hranice.
ISO 15156-1:2020 poskytuje obecné zásady pro výběr a kvalifikaci kovových materiálů v prostředích těžby ropy a plynu obsahujících H₂S a spíše doplňuje než nahrazuje příslušná konstrukční pravidla. Nekvalifikuje recepturu pro kuličkování. Proces nesmí být nikdy použit k implikaci vhodnosti pro kyselé prostředí, pokud materiál, tvrdost nebo prostředí nebyly schváleny řídící cestou.
Proč kuličkování nemůže opravit defekt na hranici tlaku?
Kuličkování plasticky modifikuje vrstvu blízko povrchu; neodstraňuje trhlinu, defekt svaru, síť korozních jamek ani ztrátu stěny. Ošetření defektu může změnit vzhled povrchu a zkomplikovat pozdější interpretaci bez obnovení integrity tlaku. Požadované NDT, kontrola rozměrů a technické uspořádání proto předcházejí jakémukoli rozhodnutí o vylepšení povrchu.
U provozovaných nebo opravovaných součástí znečištění, korozní produkty, historie servisu, zbývající rozměry a předchozí opravy zásadně odlišují vstupní stav od nového komponentu. Výrobní recepturu nelze použít bez autorizovaného postupu opravy/způsobilosti.
Které prvky vyžadují vlastní rozhodnutí o ošetření?

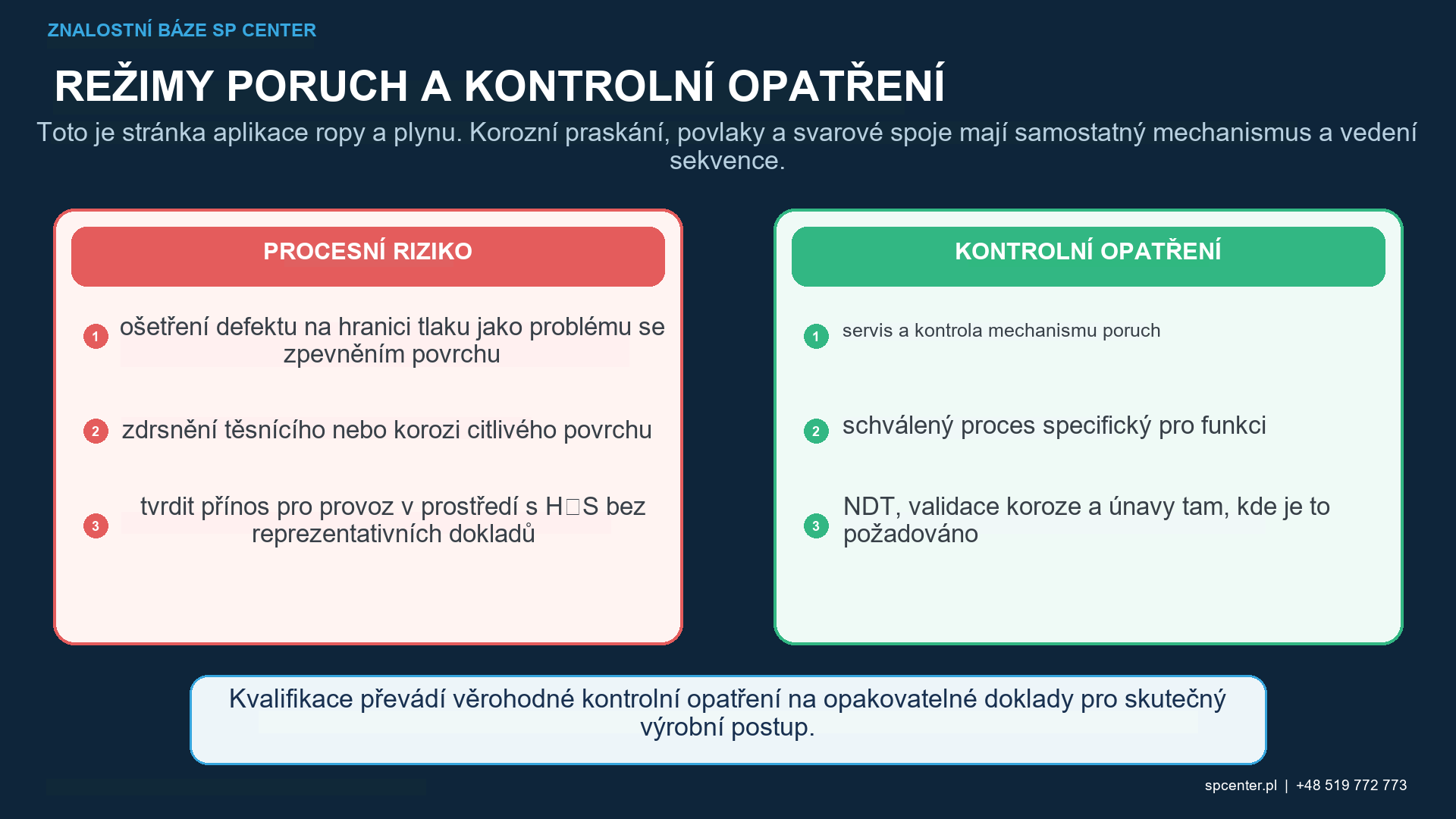

| Vlastnost | Primární riziko | Kontrolní otázka pro kuličkování |
|---|---|---|
| Těleso nebo otvor zadržující tlak | Maskování vad, změna rozměrů/drsnosti, zadržená média | Je ošetření povoleno, kontrolovatelné a kompatibilní s akceptací na hranici tlaku? |
| Pata svaru nebo povrch sousedící s tepelně ovlivněnou zónou (HAZ) | Existující diskontinuita, proměnná metalurgie, geometrie a zbytkové napětí | Byly podmínky svaru akceptovány a byla kvalifikovaný postup specifická pro svařování? |
| Kořen závitu nebo spojení | Přístup, funkce odírání/těsnění, profil a zachycení média | Jsou definovány zóny ošetření, maskování, lokální pokrytí, rozměry a čištění? |
| Těsnicí plocha nebo rozhraní povlaku | Drsnost, netěsnost, adheze nebo poškození korozní bariéry | Měl by být povrch ošetřen, chráněn nebo vyloučen a kdy v pořadí? |
| Zkorodovaný nebo provozní povrch | Neznámé poškození, kontaminace a zbývající stěna/kondiční stav | Byl stav vyhodnocen a byla nejprve stanovena autorizovaná opravná/výrobní cesta? |
Tabulka 2. Tlakové, těsnicí, svařovací a spojovací prvky mají různá funkční a kontrolní rizika.
Maskování ani vyloučení se nepředpokládá automaticky; musí vycházet z výkresu, specifikace, schváleného posouzení rizik nebo technického objasnění. Těsnicí plocha může vyžadovat ochranu, zatímco kvalifikovaný postup pro patu svaru může záměrně ošetřit únavově kritický přechod. Rozhodují funkce a kritéria přijatelnosti.
Jak se oddělují nároky na únavu a trhliny způsobené vlivem prostředí?
Pole zbytkového tlakového napětí může snížit efektivní stav tahového hnací síly v blízkosti povrchu, ale skutečný profil závisí na materiálu, tvrdosti, médiu, intenzitě, pokrytí, expozici, geometrii, úhlu nárazu a počátečním napětí. Relaxace může záviset na teplotě, zatížení a historii provozu. Z názvu procesu nelze vyvodit žádný univerzální přínos.
Validace únavy musí reprezentovat materiál, povrch, geometrii, zatížení a prostředí relevantní pro nárok. ASTM E466-21 se zabývá axiálními únavovými zkouškami s konstantní amplitudou na vzduchu při pokojové teplotě; Výsledky jsou vhodné pro návrh pouze tehdy, jsou-li provozní podmínky realisticky znázorněny nebo explicitně zohledněny. Samotné proto nejde o kvalifikaci pro kyselý provoz nebo plnou komponentu.
Které úrovně dokladů jsou vyžadovány?
| Doklad | Co se stanoví | Co nelze samo o sobě stanovit |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva definovaného proudu média a zkušebního uspořádání | Tlaková integrita, kompatibilita materiálu s prostředím, pokrytí nebo profil zbytkového napětí |
| Pokrytí | Rozsah dokladů o nárazu na požadovaném povrchu komponenty | Správná intenzita, absence vad, přijatelná drsnost nebo výkon za kyselého provozu |
| Přijetí povrchu/rozměrů | Shoda s kritérii drsnosti, poškození, maskování, profilu a rozměrů | Stav podpovrchového napětí, únavová životnost nebo odolnost proti praskání vlivem prostředí |
| Výsledek NDT | Indikace/nespojitosti zjištěné stanovenou metodou, fází a kritérii přijetí | Způsobilost procesu kuličkování nebo univerzální vhodnost pro provoz |
| Validace zbytkového napětí/koroze/únavy | Reakce za stanoveného materiálu, prostředí, geometrie a zkušebních podmínek | Přenositelnost nad rámec validovaného případu |
Tabulka 3. Ověření procesu, kontrola vad a doklady o provozní výkonnosti odpovídají na různé otázky.
Jak ovlivňují kvalifikaci postupy povlakování a NDT?
Kuličkování před nebo po povlakování, překrytí, pokovování, obrábění nebo NDT může změnit přístup, texturu povrchu, kontaminaci, adhezi a detekovatelnost. Schválená sekvence musí definovat vstupní přípravu, jakoukoli kontrolu před kuličkováním, maskování, kuličkování, kontrolu pokrytí, čištění/odstranění média, kontrolu po kuličkování a povlakování nebo montáž.
Nepředpokládejte, že metoda NDT po kuličkování má stejnou schopnost na modifikovaném povrchu. Metoda, stav povrchu, citlivost, akceptace a sekvence musí dodržovat schválený plán kontroly.

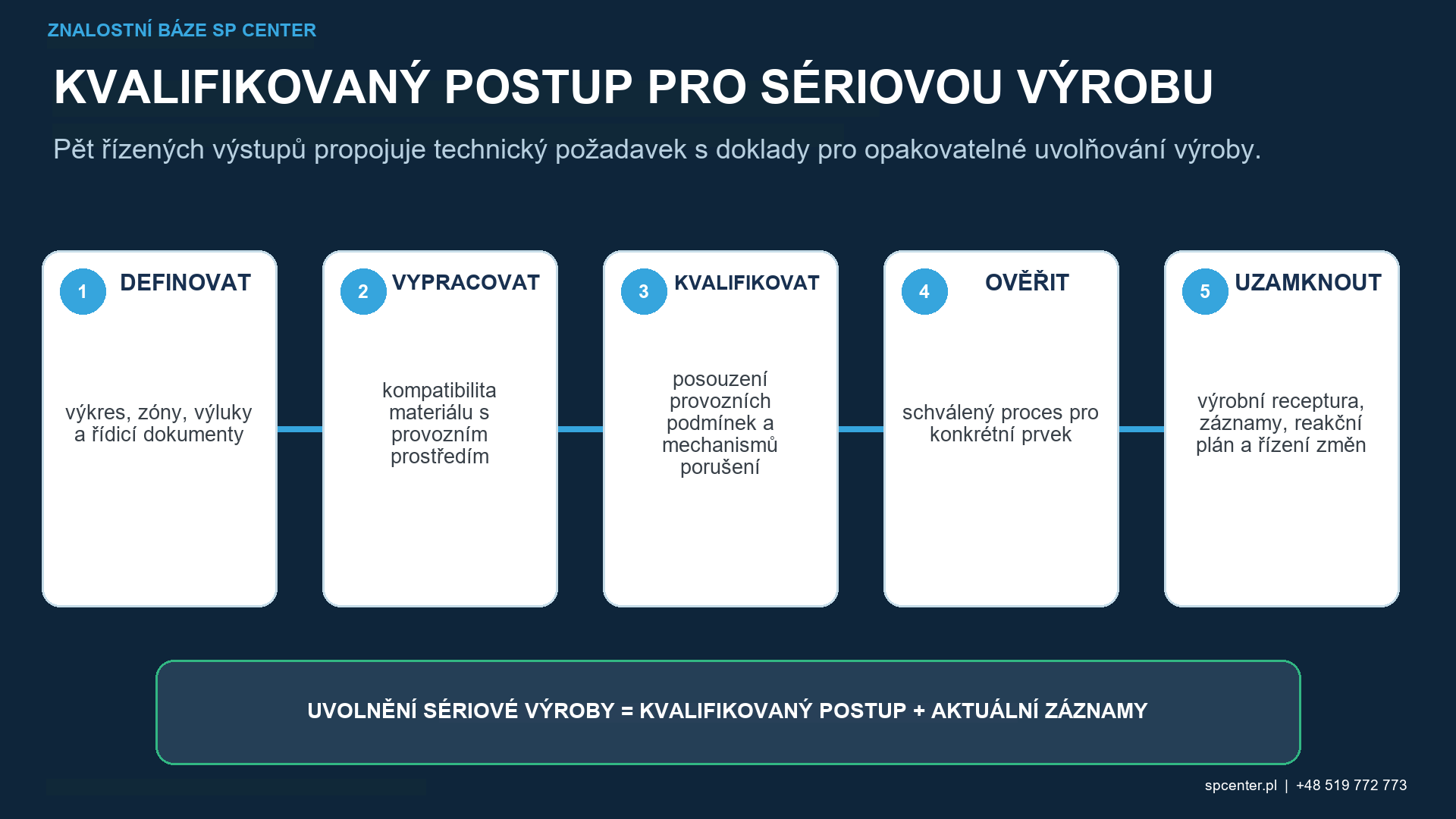

Jak se kvalifikuje postup kuličkování v ropných a plynových podmínkách?
| Fáze kvalifikace | Požadovaný výstup | Hranice uvolnění |
|---|---|---|
| Přezkoumání smlouvy a služby | Hierarchie výkresů/specifikací, materiál/prostředí, funkce prvku a autorita návrhu | Žádné zpracování, dokud požadavky nebo mechanismus služby zůstávají nevyřešeny |
| Přijetí vstupního stavu | Požadované NDT, rozhodnutí o vadách nebo korozi, rozměry, čistota a stav předchozích procesů | Kuličkování neopravuje trhliny, vady svarů ani ztráty stěny. |
| Vývoj procesu | Schválená média, zařízení, intenzita, geometrie, maskování, pohyb, pokrytí a expozice | Žádný univerzální recept pro ropu a plyn ani tvrzení o kyselém servisu |
| Kvalifikace součásti | Povrch, rozměry, pokrytí a jakékoli požadované zbytkové napětí, koroze nebo únava doklad | Standardizovaná Almenova odezva nepředstavuje kompletní validaci součásti |
| Řízení výroby | Vydaná receptura, záznamy, kontrola, odstraňování médií, údržba, alarmy a reakční plán | Cyklus bez alarmů neprokazuje nemonitorované stavy součásti |
| Řízení změn/přepracování | Kontrola materiálu, prostředí, geometrie, svařování, povlakování, médií, zařízení, programu a změn kontroly | Žádné automatické opakované kuličkování po překročení procesních mezí nebo poškození v provozu |
Tabulka 4. Kvalifikace propojuje standardizovaný proud média při kuličkování s doklady pro konkrétní prvek součásti a provozní podmínky.
Přepracování není automatická náprava. Další cyklus mění celkovou expozici a může ovlivnit drsnost, rozměry, sled povlakování nebo integritu povrchu. Dotčený výrobek se před opakovaným zpracováním zadrží a posoudí schváleným technickým a kvalitativním postupem.
Může kuličkování zlepšit odolnost proti únavě u ropných a plynárenských komponentů?
Může podpořit únavové vlastnosti, pokud specifikovaný mechanismus, materiál, geometrie, povrch a případ zatížení mají kvalifikovaný základ. Zlepšení se neprokazuje pouze Almenovou intenzitou nebo pokrytím.
Dává kuličkování materiál materiálu vhodnost pro kyselý provoz?
Ne. Volba a kvalifikace materiálu pro prostředí obsahující H₂S se řídí příslušnými konstrukčními a materiálovými požadavky, například pokud je odkazována norma ISO 15156. Kuličkování nezajistí shodu materiálu nebo stavu tvrdosti, který příslušné požadavky nesplňuje.
Může kuličkování zabránit tvorbě praskání způsobených korozí v důsledku napětí?
Ne univerzálně. Zbytkové napětí v tlaku může být relevantní v některých kvalifikovaných kombinacích materiál-prostředí, ale slitina, tvrdost, prostředí, povrch, tahové zatížení a další mechanismy praskání stále řídí výkon.
Lze prasklý nebo zkorodovaný komponent s tlakovou hranicí opravit kuličkováním?
Ne. Trhliny, vady svarů, poškození korozí a ztráty stěny vyžadují detekci, technické posouzení a autorizovanou opravu nebo rozhodnutí o dalším nakládání způsobilosti k provozu před jakýmkoli procesem vylepšení povrchu.
Mělo by se NDT provádět před nebo po kuličkování?
Postup definuje příslušný plán výroby/oprav. Požadovaná kontrola před kuličkováním se nesmí vynechat a jakákoli kontrola po kuličkování musí použít kvalifikovanou metodu kompatibilní se změněným povrchem.
Lze paty svarů kuličkovat?
Potenciálně ano, ale svar musí nejprve splnit kritéria přijetí. Profil svaru, tepelně ovlivněná oblast a základní materiál, přístup, médium, intenzita, pokrytí, stav povrchu a doklady o funkčních vlastnostech vyžadují kvalifikovaný postup specifický pro daný svar.
Může tryskání nahradit kuličkování?
Ne automaticky. Tryskání obvykle čistí nebo připravuje povrch; řízené kuličkování vyžaduje specifikované médium, intenzitu dle Almena, pokrytí, expozici a sledovatelnost. Nahrazení vyžaduje návrh a smluvní autorizaci.
Co by měla RFQ obsahovat?
Poskytněte výkres/revizi, materiál/tepelné zpracování/tvrdost, nový nebo provozní stav, prostředí a teplotu, vlastnosti tlaku/svarů/těsnění, předchozí a pozdější procesy, NDT, zóny, specifikace, intenzitu, pokrytí, povrchové/rozměrové limity, množství a záznamy.
Klíčové poznatky
- Před výběrem kuličkování určete materiál, tvrdost, provozní prostředí a mechanismus selhání.
- Nepoužívejte kuličkování k opravě trhlin, vad svarů, poškození korozí nebo ztráty tlakové stěny.
- Oddělte tvrzení o únavě materiálu, korozi, praskání způsobené vlivem prostředí a integritě materiálu za tlaku.
- Udělujte specifická rozhodnutí o svarech, závitech, těsněních, otvorech, povlakech a provozních površích.
- Udržujte odlišné údaje o Almenově intenzitě, pokrytí, NDT a validaci komponent/servisu.
- Kvalifikujte postup povlakování, čištění a kontroly s ohledem na skutečný stav povrchu.
- Říďte příslušné změny a opravy autorizovaným postupem.
Související průvodci SP Center
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
6. ASTM E466-21, Zkoušky axiální únavy kovových materiálů s konstantní amplitudou řízenou vodivou silou
Poznámka k normě: Kompletní smlouva, pravidla pro návrh/materiály, výkres, postup opravy a přenesené požadavky zákazníka. ISO 15156 je v revizi; použijte publikovanou revizi a dodatky smluvně uplatněné pro projekt. Tato příručka nevytváří žádnou kvalifikaci pro provozní zátěž, integritu tlaku ani únavu.
