Kulowanie może wprowadzić kontrolowaną warstwę przypowierzchniową w stan naprężeń ściskających, lecz w przypadku stali nierdzewnej konieczny jest drugi cel nadzoru: zachowanie wymaganego stanu powierzchni. Kwalifikacja musi uwzględniać dokładny gatunek stopu i obróbkę cieplną, zatwierdzone medium, intensywność procesu, historię urządzenia, oprzyrządowanie, sposób postępowania z częściami, czyszczenie i wymaganą weryfikację. Żadne medium ani żadna obróbka następcza nie są odpowiednie do wszystkich zastosowań.

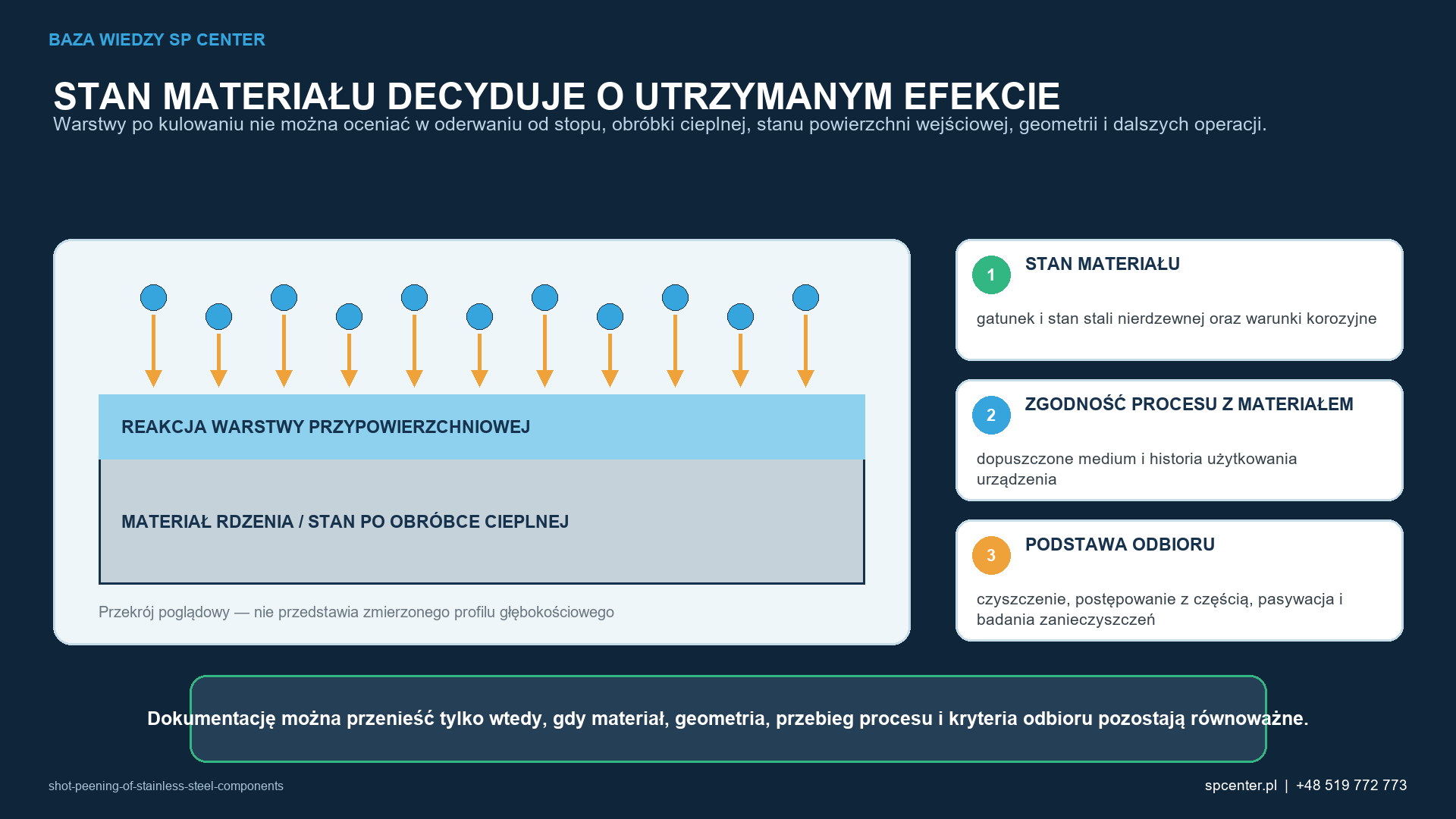

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania części ze stali nierdzewnej. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Dlaczego stal nierdzewna wymaga dwutorowej strategii nadzoru?
Stal nierdzewna zawdzięcza znaczną część swoich właściwości korozyjnych bogatej w chrom pasywnej warstwie powierzchniowej. Kulowanie celowo odkształca plastycznie strefę przypowierzchniową. Obróbka może poprawiać właściwości zmęczeniowe, a w zakwalifikowanych kombinacjach materiał–środowisko także odporność na pękanie korozyjne naprężeniowe; może również zmieniać chropowatość, stopień zgniotu i lokalny skład chemiczny powierzchni. Zadaniem inżynierskim jest zatem uzyskanie wymaganej reakcji na kulowanie bez wprowadzania niedopuszczalnego ryzyka dla integralności powierzchni.
GRANICA TECHNICZNA Kulowanie nie jest uniwersalną metodą zwiększania odporności na korozję. Wynik zależy od grupy stopu, stanu materiału, środowiska, intensywności procesu, czystości oraz wszelkiej określonej obróbki wykonywanej po procesie.
Co inżynierowie powinni wiedzieć o tym, że stal nierdzewna jest rodziną materiałów, a nie jednym materiałem procesowym?
| Rodzina stopów | Właściwa reakcja na przegląd | Znaczenie kwalifikacji |
|---|---|---|
| Austenityczny | Duży potencjał umocnienia odkształceniowego; reakcja magnetyczna i podatność na odkształcenie zależne od gatunku i stanu materiału. | Kontroluj zgniot na zimno, chropowatość, odkształcenia i zgodność ze środowiskiem eksploatacji. |
| Martenzytyczny | Wyższa wytrzymałość lub twardość; reakcja w dużym stopniu zależy od obróbki cieplnej i stanu po odpuszczaniu. | Potwierdź twardość, wrażliwość wymiarową i obowiązujące wymagania lotnicze lub wymagania klienta. |
| Umacnianie wydzieleniowe | Właściwości zależą od stanu po przesycaniu i starzeniu oraz od obróbki cieplnej właściwej dla danego stopu. | Nie przenoś parametrów między różnymi stanami bez zatwierdzenia inżynierskiego. |
| Duplex | Mikrostruktura dwufazowa o odporności korozyjnej zależnej od stanu materiału i środowiska. | Kwalifikacja musi być właściwa dla danego gatunku materiału, jego stanu oraz zastosowania. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Rodzina stopów jest punktem wyjścia; rysunek musi wskazywać rzeczywisty gatunek i stan materiału.
- Potwierdź oznaczenie stopu, postać wyrobu, obróbkę cieplną i twardość.
- Należy określić środowisko eksploatacji oraz właściwy mechanizm zmęczenia, korozji lub korozji naprężeniowej.
- Zidentyfikować powierzchnie objęte wymaganiami dotyczącymi szczelności, higieny, właściwości optycznych, wymiarów lub chropowatości.
- Stosuj nadrzędne specyfikacje procesu i klienta w rewizji wskazanej w umowie.
Co kulowanie zmienia w warstwie przypowierzchniowej?
Kontrolowane uderzenia powodują miejscowe odkształcenie plastyczne. Ograniczenie tego odkształcenia przez materiał leżący głębiej pozostawia pole naprężeń szczątkowych, które — zależnie od zakwalifikowanego procesu i reakcji materiału — ma zwykle charakter ściskający na powierzchni i pod nią. Te ściskające naprężenia szczątkowe zmniejszają efektywne oddziaływanie naprężeń rozciągających na powierzchni; nie eliminują przyłożonego obciążenia, nie gwarantują zwiększenia trwałości zmęczeniowej ani nie określają głębokości warstwy objętej zmianami.
| Ilość | Co wykazuje | Czego nie wykazuje |
|---|---|---|
| Intensywność Almena | Znormalizowana reakcja płytki Almena na strumień medium w określonych warunkach. | Naprężenia szczątkowe lub trwałość zmęczeniowa części ze stali nierdzewnej. |
| Pokrycie powierzchni | Określony wizualnie stopień pokrycia obrobionej powierzchni nakładającymi się śladami uderzeń. | Intensywność, czystość, odporność na korozję lub głębokość naprężeń. |
| Chropowatość powierzchni | Stan topograficzny zmierzony określoną metodą i przy zadanych parametrach. | Sama nieobecność wbitego obcego materiału. |
| Pomiar naprężeń szczątkowych | Stan naprężeń określony podaną metodą, dla danego miejsca i przebiegu usuwania kolejnych warstw. | Uniwersalne właściwości eksploatacyjne poza zwalidowanymi warunkami. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Dowody kwalifikacyjne muszą odpowiadać deklarowanej właściwości.
Rysunek 2. Pięć źródeł kontaktu stanowi równoległe źródła ryzyka; kontrola zanieczyszczeń wykracza poza nominalne medium do kulowania.
Wymagania te oznaczają, że wyposażenie dedykowane lub zakwalifikowany proces przezbrojenia, plan odbioru pod względem mechanicznym i czystości oraz identyfikowalne środki nadzoru nad czyszczeniem, pasywacją i postępowaniem z częścią muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.
Co inżynierowie powinni wiedzieć o źródłach ryzyka zanieczyszczenia obcym żelazem?
Zanieczyszczenia stalą węglową lub wolnym żelazem mogą być przenoszone przez medium, zatrzymane cząstki, pył, układy odzysku, uchwyty, elementy maskujące, stoły robocze lub sprzęt transportowy. Stop nierdzewny nie zamienia się w stal węglową; miejscowo naniesione żelazo pochodzenia zewnętrznego może natomiast rdzewieć lub zaburzać wymagany stan powierzchni. Dlatego część, która bezpośrednio po obróbce wygląda na czystą, nie jest dowodem braku zanieczyszczeń.
NOTA INŻYNIERSKA A Zmiana medium nie stanowi automatycznie zwalidowanego przezbrojenia wyposażenia. W ocenie ryzyka zanieczyszczenia należy uwzględnić komorę, układ podawania i odzysku, oprzyrządowanie oraz technologię postępowania z częścią.
Co inżynierowie powinni wiedzieć o doborze i kontroli medium do kulowania?
| Czynnik decyzyjny | Pytanie inżynieryjne |
|---|---|
| Zatwierdzenie specyfikacji | Czy proponowany typ medium jest dopuszczony przez rysunek, specyfikację procesu i wymagania klienta przekazane w łańcuchu dostaw? |
| Zdolność mechaniczna | Czy zakwalifikowany zakres wielkości, kształtu, twardości i prędkości może zapewnić wymaganą intensywność i pokrycie? |
| Zgodność materiałowa pod kątem zanieczyszczeń | Jakie obce materiały może wprowadzić medium i w jaki sposób oddziela się nowe medium od zwróconego? |
| Stan powierzchni | Jakie ograniczenia dotyczące chropowatości, morfologii odcisków, osadzonych cząstek lub wyglądu mają zastosowanie? |
| Trwałość i kontrola | Jak nadzoruje się rozpad, kształt, rozkład wielkości, uzupełnianie i usuwanie zużytego medium? |
Tabela 3. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 3. Określenie „nieżelazny” lub „nierdzewny” nie oznacza automatycznie zatwierdzenia ani przydatności technicznej.
Potencjalne systemy mogą wykorzystywać śrut ze stali nierdzewnej lub kondycjonowany drut cięty, śrut ceramiczny, kulki szklane albo inne, specjalnie zatwierdzone medium kuliste. Właściwy wybór zależy od wymagań umownych i konkretnego zastosowania. Obróbki strumieniowej kulkami szklanymi ani obróbki strumieniowo-ściernej nie wolno określać jako kulowanie, jeżeli kontrolowany proces nie spełnia obowiązujących wymagań dotyczących kulowania.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o współużytkowanych urządzeniach, czyszczeniu i pasywacji?
Współdzielone urządzenie może być technicznie dopuszczalne tylko wtedy, gdy drogi zanieczyszczenia i środki nadzoru nad przezbrojeniem są rozpoznane i zaakceptowane. Zależnie od ryzyka środki te mogą obejmować wydzielone urządzenia lub obiegi, zwalidowane czyszczenie, dedykowane oprzyrządowanie, kontrolowaną obróbkę pierwszej sztuki i określoną weryfikację czystości. Stwierdzenie „maszyna jest czysta” nie stanowi obiektywnego dowodu.
Rysunek, specyfikacja lub zwalidowany plan produkcji mogą wymagać czyszczenia po procesie albo pasywacji chemicznej. ASTM A380/A380M-25 dotyczy praktyk czyszczenia, usuwania zgorzeliny, trawienia i pasywacji, natomiast ASTM A967/A967M-25 określa chemiczne obróbki pasywacyjne oraz alternatywne badania ich skuteczności. Dokumenty te nie stanowią, że jedna obróbka lub jedno kryterium akceptacji jest uniwersalnie odpowiednie do każdego zastosowania. Podstawowym środkiem kontroli pozostaje zapobieganie zanieczyszczeniom.

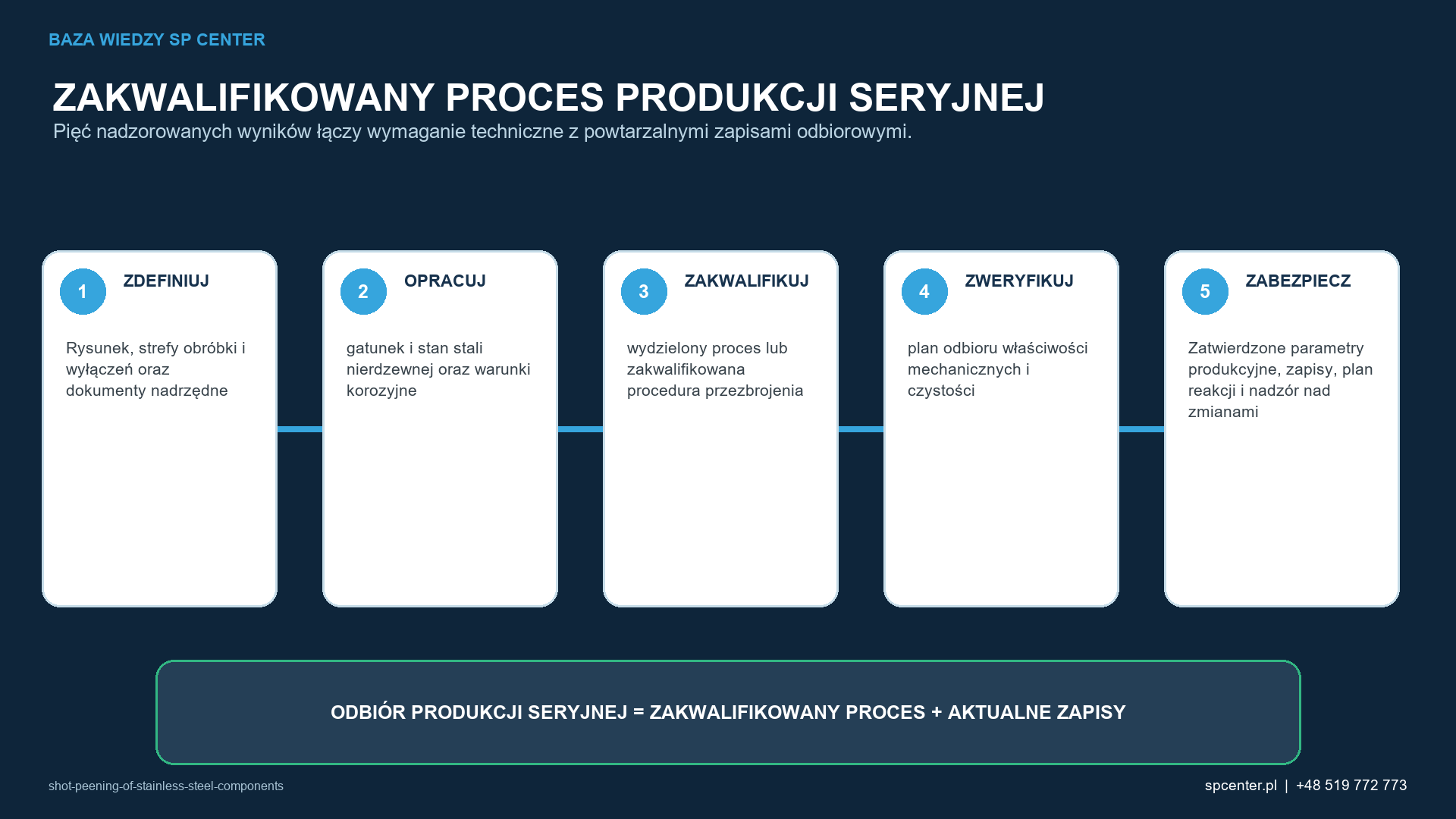

Co inżynierowie powinni wiedzieć o liście kontrolnej kwalifikacji i nadzoru produkcji?
- Zarejestrować dokładny stop, stan materiału, twardość i obowiązujące wydania specyfikacji.
- Zatwierdzić rodzaj, wielkość, kształt i twardość medium oraz sposób kontroli zanieczyszczeń.
- Należy określić, czy wyposażenie jest dedykowane, czy współdzielone, a także ustalić wymagania dotyczące zwalidowanego przezbrojenia.
- Kontroluj przyrządy mocujące, maski, rękawice, pojemniki i postępowanie po procesie.
- Należy kwalifikować intensywność, pokrycie powierzchni, ekspozycję i ruch, nie utożsamiając ich znaczeń.
- Tam, gdzie ma to znaczenie funkcjonalne, należy określić granice chropowatości, wymiarów i wyglądu.
- Sekwencję czyszczenia/pasywacji i badania odbiorcze należy określić wyłącznie tam, gdzie są wymagane.
- Udokumentuj plany reakcji na wyniki intensywności, pokrycia, stanu medium, czystości lub stanu powierzchni wykraczające poza wartości graniczne.
- Po istotnych zmianach medium, wyposażenia, oprzyrządowania, programu, lokalizacji lub przebiegu procesu po kulowaniu należy przeprowadzić ponowną kwalifikację albo uzyskać zatwierdzenie.
Jak należy kwalifikować kulowanie stali nierdzewnej, uwzględniając korzyści, zagrożenia i kontrolę zanieczyszczeń, oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania stali nierdzewnej — korzyści, zagrożeń i kontroli zanieczyszczeń — przegląd techniczny powinien obejmować gatunek i stan stali nierdzewnej oraz warunki korozyjne eksploatacji, dopuszczone medium i historię wyposażenia, czyszczenie, postępowanie z częściami, pasywację oraz badania zanieczyszczeń. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.

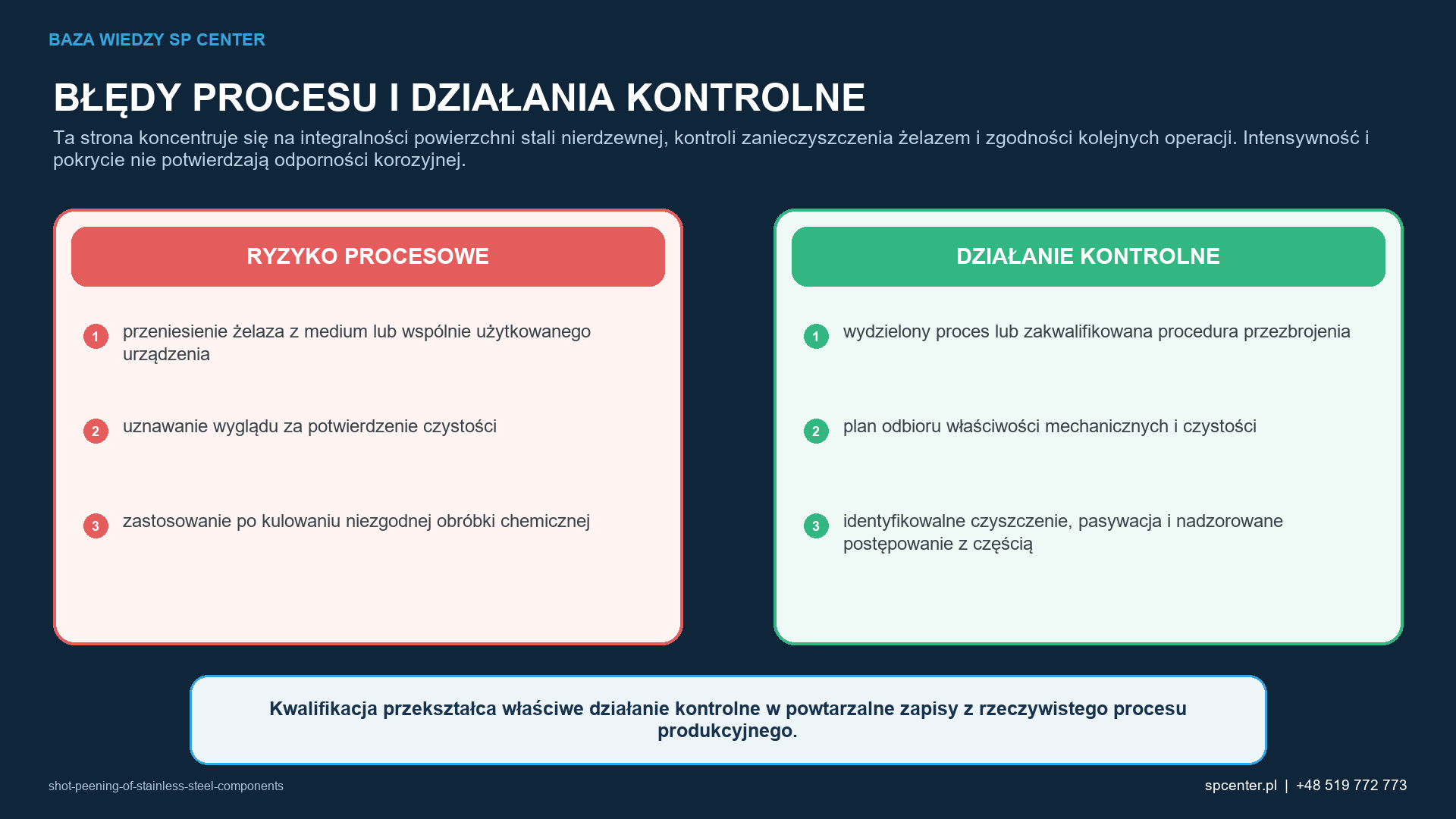

Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: przenoszenie zanieczyszczeń żelaznych przez medium lub wspólnie używane urządzenia, uznawanie wyglądu za dowód czystości oraz stosowanie po kulowaniu niezgodnej obróbki chemicznej. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie gatunku i stanu stali nierdzewnej, warunków korozyjnych oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 4. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania stali nierdzewnej — korzyści, zagrożeń i kontroli zanieczyszczeń — wymagają sprostowania?
SPRAWDŹ „Każde stalowe medium do kulowania nadaje się do stali nierdzewnej”. Fałsz. Należy wykazać zarówno zdolność mechaniczną, jak i zgodność pod względem zanieczyszczeń.
SPRAWDŹ „Brak widocznej rdzy oznacza brak zanieczyszczeń”. Fałsz. Sama kontrola wizualna może nie wykryć wolnego żelaza ani innych pozostałości powierzchniowych.
SPRAWDŹ „Pasywacja naprawia każdy problem z zanieczyszczeniami”. Fałsz. Jest kontrolowanym procesem chemicznym, a nie zamiennikiem zapobiegania zanieczyszczeniom.
SPRAWDŹ „Wydzielone medium gwarantuje czysty proces”. Fałsz. Maszyny, układy odzysku, oprzyrządowanie i czynności manipulacyjne nadal mogą przenosić obce materiały.
SPRAWDŹ „Kulowanie zawsze zwiększa odporność na korozję”. Fałsz. Reakcja korozyjna zależy od materiału, środowiska i procesu.
Często zadawane pytania o kulowanie stali nierdzewnej — korzyści, zagrożenia i kontrola zanieczyszczeń
Na czym polega kulowanie elementów ze stali nierdzewnej?
Kulowanie może wprowadzić kontrolowaną warstwę przypowierzchniową w stan naprężeń ściskających, lecz w przypadku stali nierdzewnej konieczny jest drugi cel nadzoru: zachowanie wymaganego stanu powierzchni. Kwalifikacja musi uwzględniać dokładny gatunek stopu i obróbkę cieplną, zatwierdzone medium, intensywność procesu, historię urządzenia, oprzyrządowanie, sposób postępowania z częściami, czyszczenie i wymaganą weryfikację.
Czy śrut stalowy można stosować do części ze stali nierdzewnej?
Śrut stalowy może powodować niedopuszczalne zanieczyszczenie żelazem, chyba że wymagania nadrzędne i zakwalifikowany przebieg procesu wyraźnie na to zezwalają. Medium, historię eksploatacji wyposażenia, przezbrojenie, czyszczenie, pasywację i wymagania badawcze trzeba rozpatrywać łącznie.
Czy prawidłowa intensywność kulowania potwierdza czystość stali nierdzewnej?
Prawidłowa intensywność Almena nie potwierdza ani czystości, ani odporności na korozję. Dopuszczenie stali nierdzewnej może wymagać odrębnych wyników dotyczących obecności obcego żelaza, czyszczenia, pasywacji, stanu powierzchni i kontroli zanieczyszczeń.
Jakie zmienne wpływają na kulowanie części ze stali nierdzewnej?
Kulowanie elementów ze stali nierdzewnej zależy od gatunku i stanu stali oraz wymagań eksploatacyjnych dotyczących odporności korozyjnej, dopuszczalnego medium i historii urządzenia, a także od czyszczenia, postępowania z częściami, pasywacji oraz badań zanieczyszczeń. Nadzorowany proces produkcyjny musi również obejmować kontrolę procesu prowadzonego na wydzielonym wyposażeniu lub z zastosowaniem zakwalifikowanej procedury przezbrojenia, planu odbioru mechanicznego i czystościowego oraz identyfikowalnych czynności związanych z czyszczeniem, pasywacją i postępowaniem z częściami.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność kulowania elementów ze stali nierdzewnej?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł koncentruje się na integralności powierzchni stali nierdzewnej, kontroli obecności obcego żelaza i zgodności przebiegu procesu. Nie stwierdza, że intensywność i pokrycie potwierdzają odporność na korozję.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące kulowania części ze stali nierdzewnej?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do kulowania części ze stali nierdzewnej?
Dokumenty mające zastosowanie zależą od umowy i danego elementu. W niniejszym przewodniku sprawdzono dane wydawców, w tym AMS2430U, ARP7488, SAE J442_202602 i SAE J443_202512, jednak nadrzędne pozostają rewizje przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące kulowania elementów ze stali nierdzewnej?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Reakcję mechaniczną i integralność powierzchni należy traktować jako dwa odrębne cele odbioru.
- Należy zakwalifikować rzeczywisty gatunek stali nierdzewnej, obróbkę cieplną i środowisko eksploatacji.
- Kontrolować cały łańcuch kontaktu, a nie tylko pojemnik z medium.
- Nie używaj intensywności, pokrycia ani wyglądu jako zamienników potwierdzenia czystości lub właściwości użytkowych.
- Czyszczenie, pasywację i weryfikację należy określić na podstawie wymagań nadrzędnych; nie należy dodawać ich na podstawie założeń.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie elementów aluminiowych
- Kulowanie elementów stalowych
- Kulowanie tytanu: zastosowania lotnicze i dobór parametrów
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, AMS2430U, Kulowanie (2018).
2. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).
3. SAE International, SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania.
4. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
5. SAE International, SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu.
7. ASTM International, ASTM A967/A967M-25, Chemical Passivation Treatments for Stainless Steel Parts.
8. ISO 8074:2025, Aerospace — Surface treatment of austenitic stainless steel parts.
9. ISO 8075:2025, Aerospace — Surface treatment of hardenable stainless steel parts.
10. SAE J2441_202511, Kulowanie
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
