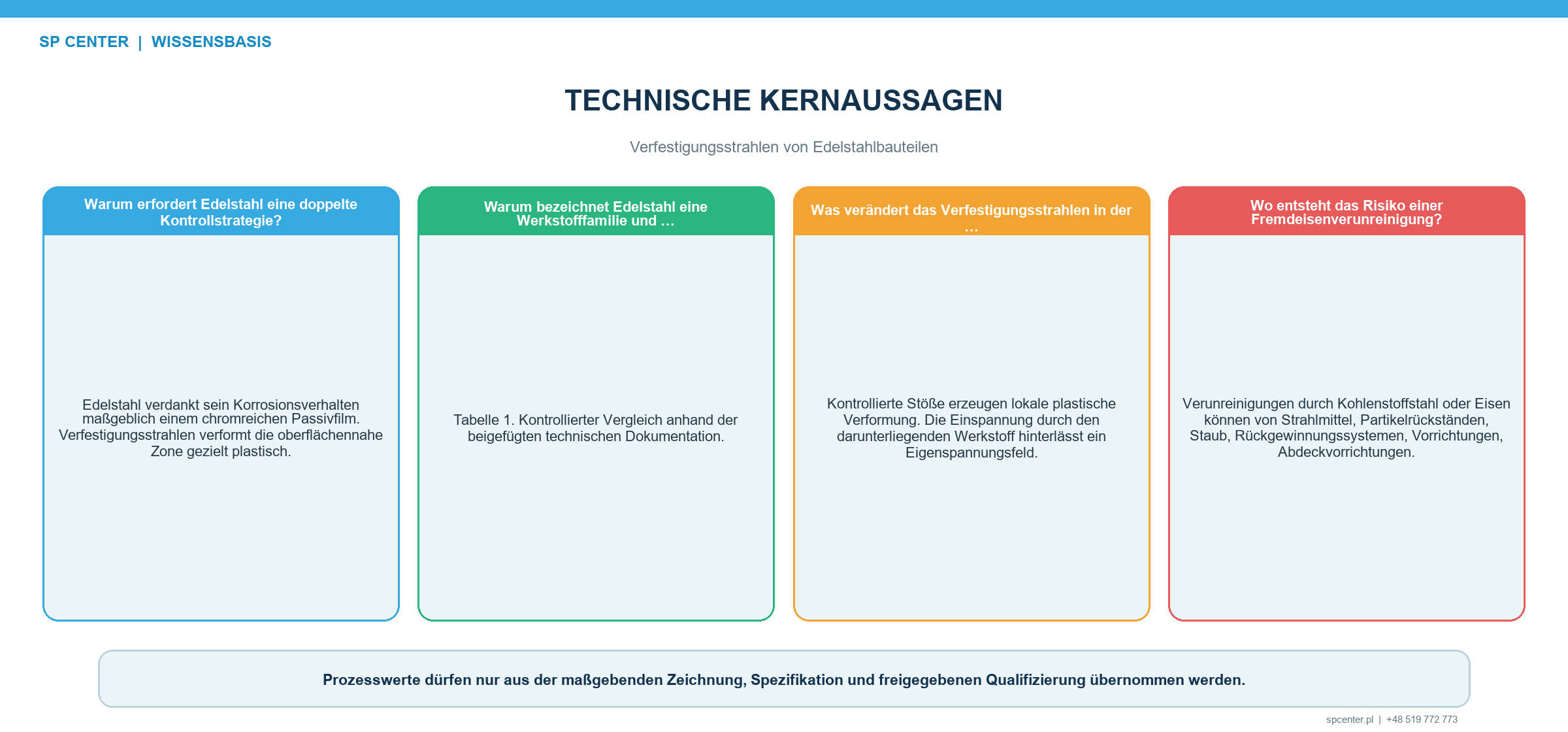

Mechanische Strahlwirkung und korrosionsrelevanten Oberflächenzustand als zwei abgestimmte, aber getrennte Abnahmeziele qualifizieren
Verfestigungsstrahlen kann in Edelstahl ein vorteilhaftes oberflächennahes Druckeigenspannungsfeld erzeugen; zugleich muss der Ablauf den für Korrosion, Dichtheit, Hygiene, Optik oder Folgeprozesse geforderten Oberflächenzustand erhalten. Die Qualifizierung beginnt deshalb mit konkreter Legierung, Wärmebehandlung und Einsatzanforderung und beherrscht anschließend Strahlmittel, Anlagenhistorie, Prozessintensität, Kontamination, Handhabung sowie jede freigegebene Reinigung oder Passivierung.
Warum ist Edelstahl kein einheitlicher Prozesswerkstoff?
| Edelstahlfamilie | Werkstoffbezogene Besonderheit | Qualifizierungsschwerpunkt |
|---|---|---|
| Austenitisch | Starke Kaltverfestigung; Sorte und Zustand beeinflussen magnetisches Verhalten, Verformung und Korrosionsverhalten | Tatsächliche Sorte, Vorverformung, Härte, Rauheit, Verzug und Einsatzumgebung |
| Martensitisch | Höhere Festigkeit/Härte; Eigenschaften und Korrosionsverhalten hängen stark von Wärmebehandlung und Anlasszustand ab | Wärmebehandlungszustand, Härte, Schadenstoleranz, Maße und aufgerufene Luftfahrt-/Kundenanforderungen |
| Ausscheidungshärtend | Mechanische und korrosive Eigenschaften hängen von Lösungs-/Auslagerungszustand und Legierung ab | Parameter nicht ohne autorisierte technische Prüfung zwischen Zuständen übertragen |
| Duplex | Zweiphasiges Gefüge; Korrosionsverhalten reagiert empfindlich auf Zustand und Umgebung | Sorte, Lieferzustand, thermische Historie, Oberflächenintegrität und anwendungsspezifische Nachweise |
| Ferritisch oder Sondergüte | Festigkeit, Umformbarkeit, Sensibilisierung und Korrosionsverhalten unterscheiden sich von anderen Familien | Konkrete Sorte und konkreten Zustand als eigenen Werkstofffall behandeln |
Tabelle 1. Die Werkstofffamilie ist nur der Ausgangspunkt; konkrete Sorte, Lieferzustand und Wärmebehandlung bestimmen die Qualifizierung.
Parameter dürfen nicht allein deshalb übertragen werden, weil zwei Werkstoffe als Edelstahl bezeichnet werden. Zeichnung und Werkstoffnachweise sollen Bezeichnung, Halbzeugform, Wärmebehandlung, Härte und relevante Vorverformung ausweisen. Einsatzumgebung und tatsächlicher Ermüdungs-, Korrosions- oder Spannungsrisskorrosionsmechanismus bestimmen, welche Ergebnisse zu validieren sind.
Was verändert Verfestigungsstrahlen an der Oberfläche?
Kontrollierte Einschläge verformen die oberflächennahe Zone plastisch. Die Behinderung durch den darunterliegenden Werkstoff kann ein Druckeigenspannungsfeld hinterlassen; zugleich können sich Rauheit, Kaltverformung, Topografie, Maße und örtliche Oberflächenchemie ändern. Tiefe und Betrag der beeinflussten Zone sind nicht allgemeingültig und lassen sich nicht allein aus der Almen-Intensität berechnen.
Verfestigungsstrahlen ist nicht automatisch eine Korrosionsschutzbehandlung. Ein für eine Legierung, Umgebung und Oberflächenfolge nachgewiesenes Ergebnis belegt keine andere Anwendung. Werden Korrosion, Spannungsrisskorrosion oder Dauerfestigkeit beansprucht, ist die in der technischen Grundlage geforderte bauteil- oder anwendungsspezifische Validierung erforderlich.

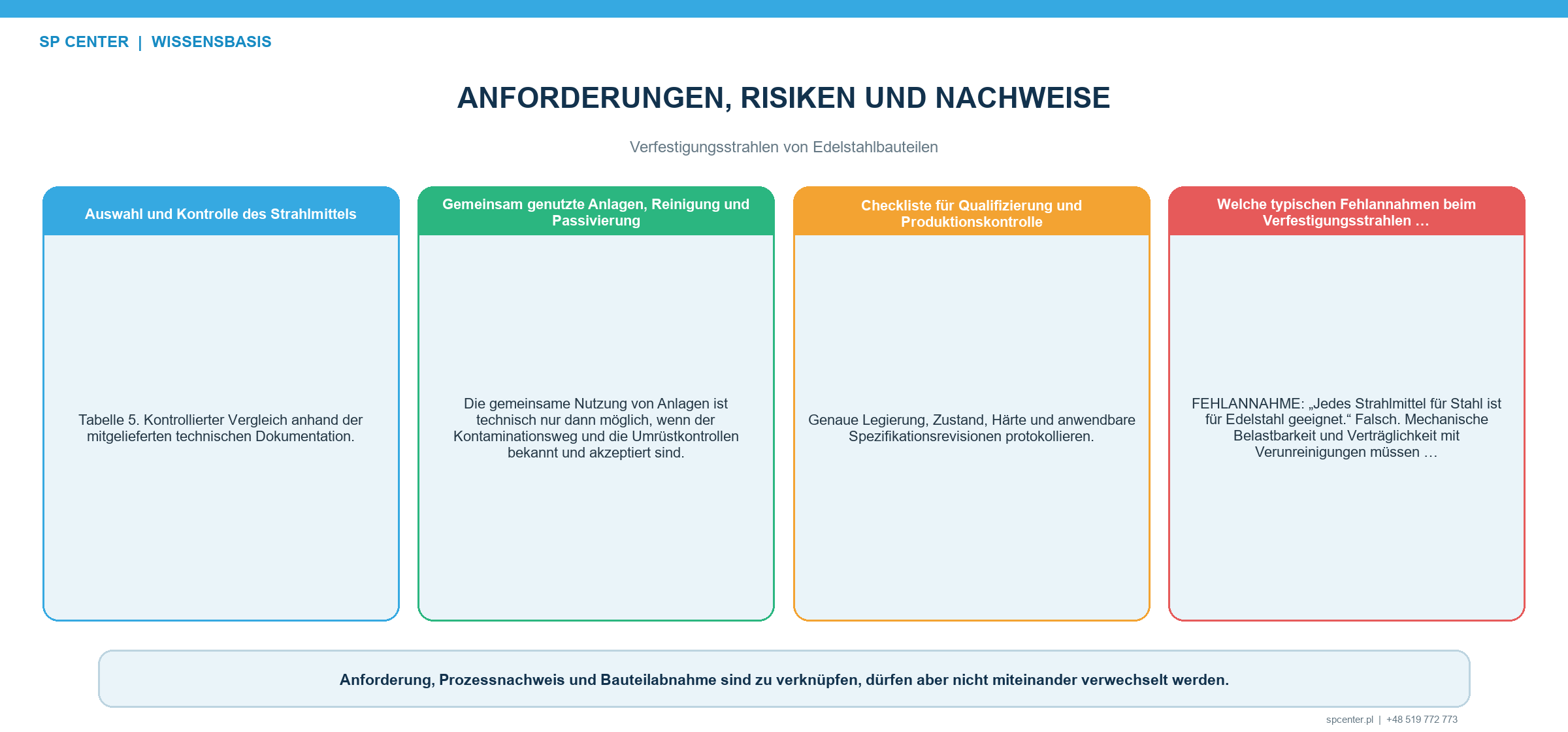

Wo können Fremdeisen und Kreuzkontamination eingetragen werden?
| Mögliche Kontaktquelle | Möglicher Kontaminationsweg | Lenkungsfrage |
|---|---|---|
| Strahlmittel und Betriebsgemisch | Fremdeisen, Übertrag aus vorheriger Legierung, gebrochene Partikel oder Staub | Ist das Strahlmittel freigegeben, getrennt, konform und bei Lagerung, Zuführung und Rückgewinnung geschützt? |
| Kabine, Abscheider, Vorratsbehälter, Schläuche und Düse | Strahlmittelreste, Fremdeisen oder fremde Metallpartikel bleiben nach nominellem Strahlmittelwechsel zurück | Ist die Anlage getrennt, oder besteht ein validiertes Umrüst- und Freigabeverfahren? |
| Vorrichtungen, Masken und Werkzeuge | Kontakt mit Kohlenstoffstahl, verschlissene Hardware, eingebettete Partikel oder Rückprall | Sind Werkstoffe, Sauberkeit, Verschleißgrenzen und Bearbeitungsgrenzen beherrscht? |
| Werkbänke, Handschuhe, Bürsten und Behälter | Erneute Kontamination nach Strahlen oder Reinigung | Sind Handhabungsmittel sauber, verträglich, gekennzeichnet und erforderlichenfalls getrennt? |
| Innenmerkmale | Strahlmittel und Reiniger verbleiben in Bohrungen, Kanälen, Gewinden oder Hohlräumen | Definiert der Ablauf Entfernung, Trocknung und Verifizierung für die vollständige Geometrie? |
Tabelle 2. Die Kontaminationslenkung folgt jeder Oberfläche und jedem Partikel, die Bauteil oder Strahlmittelkreislauf berühren können.
Fremdeisen kann örtlich rosten oder den vorgesehenen Passivzustand stören; die Edelstahllegierung selbst wird dadurch nicht zu Kohlenstoffstahl. Unmittelbare optische Sauberkeit belegt weder das Fehlen dünner Rückstände noch eingebetteten Fremdmaterials. Ebenso validiert der bloße Austausch des Strahlmittelbehälters keine Anlagenumrüstung.
Wie wird Strahlmittel für Edelstahl ausgewählt?
Zeichnung, Prozessspezifikation und Kundenvorgaben bestimmen die zulässigen Strahlmittel. Strahlmittel aus Edelstahl, konditioniertes Drahtkorn, Keramik- oder Glasstrahlmittel und andere freigegebene Medien können je nach mechanischer Eignung und Kontaminationsverträglichkeit in Betracht kommen. „Nichteisen“ oder „Edelstahl“ bedeutet nicht allgemeingültig geeignet.
Die Qualifizierung umfasst Werkstoff, Größe, Härte, Form, Dichte und Betriebszustand des Strahlmittels gemeinsam mit der Anlage. Erforderliche Intensität und Bedeckungsgrad müssen ohne unzulässige Rauheit, eingebettete Partikel, Kontamination, Verzug oder Oberflächenschäden erreicht werden. Reinigungsstrahlen oder Glasperlenstrahlen darf nur dann als Verfestigungsstrahlen bezeichnet werden, wenn der beherrschte Prozess die aufgerufenen Anforderungen an das Verfestigungsstrahlen erfüllt.
Welche Nachweise sind für die Freigabe erforderlich?
| Nachweis | Beantwortete Frage | Allein nicht beantwortete Frage |
|---|---|---|
| Almen-Intensität | Erzeugte der definierte Strahl/Aufbau die geforderte standardisierte Reaktion? | Ist das Edelstahlbauteil sauber, korrosionsbeständig oder im geforderten Eigenspannungstiefenbereich? |
| Bedeckungsgrad | Zeigt die vorgeschriebene Fläche nach der aufgerufenen Methode den geforderten Umfang an Einschlagsspuren? | Sind Intensität, Fremdeiseneintrag, Rauheit oder Korrosionsverhalten zulässig? |
| Rauheit/Topografie | Erfüllt die gemessene Oberfläche das festgelegte Verfahren und die Grenzwerte? | Ist die Oberfläche frei von Fremdeisen oder eingebettetem Strahlmittel? |
| Fremdeisenprüfung oder Prüfung der Passivierungswirksamkeit | Erfüllt der freigegebene qualitative Test das aufgerufene Annahmekriterium? | Sind Almen-Intensität, Bedeckungsgrad oder Dauerfestigkeit nachgewiesen? |
| Eigenspannungs- oder Ermüdungsvalidierung | Welche Reaktion wurde für angegebenen Werkstoff, Ort, Methode und Zustand gemessen? | Ist das Ergebnis auf andere Legierung, Umgebung, Geometrie oder Prozessfolge übertragbar? |
Tabelle 3. Mechanische Verifizierung, Bedeckungsgrad, Oberfläche und Sauberkeit beantworten unterschiedliche Fragen.
Wann sind Reinigung und Passivierung erforderlich?
Reinigung oder chemische Passivierung nach dem Strahlen wird nicht pauschal ergänzt. Sie kommt nur zum Einsatz, wenn Zeichnung, Spezifikation oder freigegebener Fertigungsplan sie fordert und qualifiziert. Zu prüfen sind Verträglichkeit mit Legierung, Wärmebehandlung, Maßen, Oberflächentextur, Folgeprozessen und Einsatz; eingeschlossene Lösung muss aus der vollständigen Geometrie verhindert oder entfernt werden.
ASTM A380/A380M-25 beschreibt Verfahren zum Reinigen, Entzundern, Beizen und Passivieren; ASTM A967/A967M-25 legt alternative chemische Passivierungsbehandlungen und qualitative Wirksamkeitsprüfungen fest. Keines der Dokumente wählt eine universelle Behandlung oder ein allgemeines Annahmekriterium für jede Anwendung. ISO 8074:2025 und ISO 8075:2025 behandeln die Luftfahrt-Oberflächenbehandlung definierter Edelstahlfamilien; die Anwendbarkeit ergibt sich weiterhin aus Vertrag und vollständigem Standard.

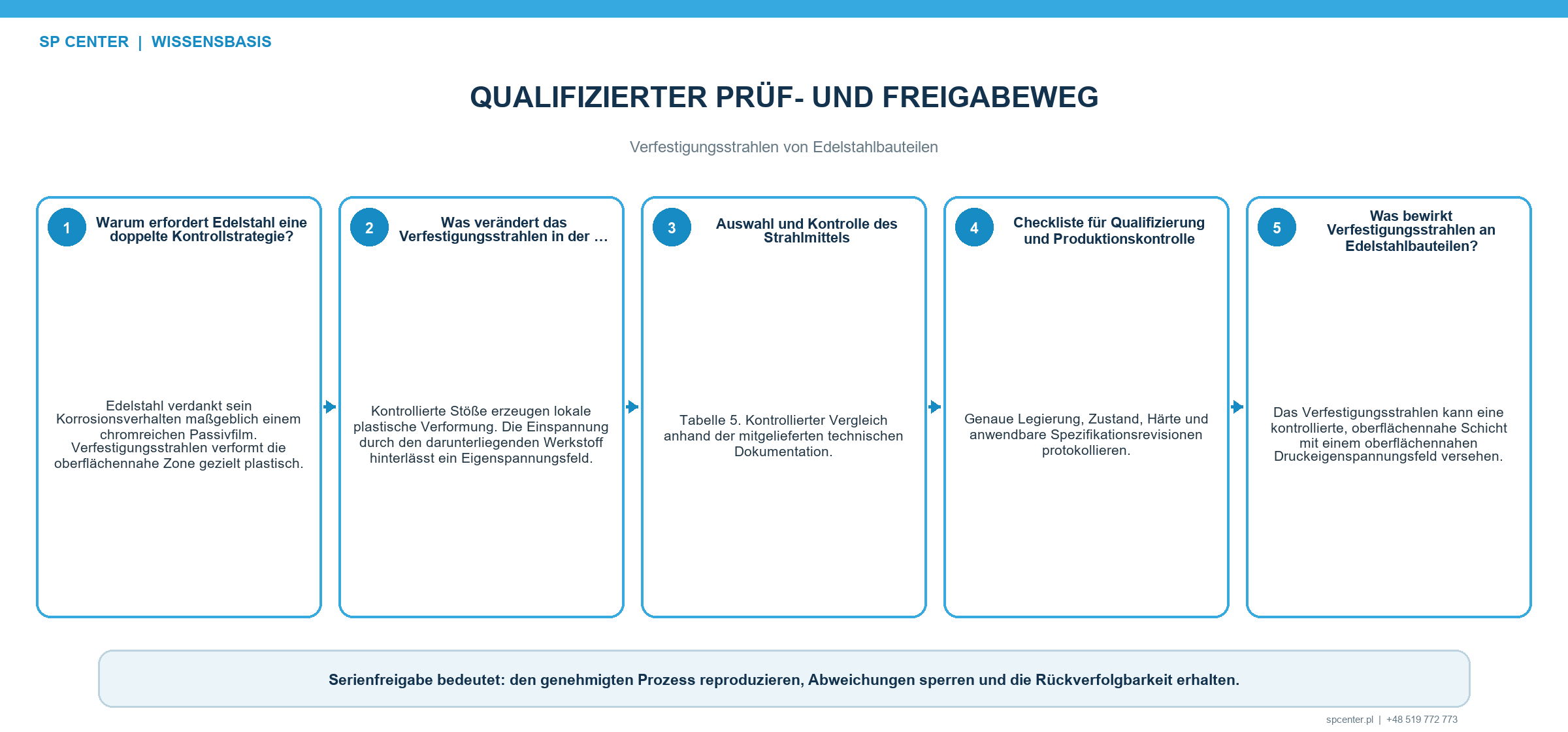

Wie wird die vollständige Produktionsfolge qualifiziert?
| Prozessstufe | Erforderliche Entscheidung | Kontrolliertes Ergebnis |
|---|---|---|
| Anforderungsprüfung | Konkrete Legierung/Zustand, Einsatz, Zonen, Strahlmittel, Spezifikationen und Oberflächenabnahme bestimmen | Geklärte Anforderungsmatrix und freigegebener Ablauf |
| Anlagen- und Strahlmittelfreigabe | Getrennte Anlage oder validierte Umrüstung wählen; Strahlmittelkennung, Betriebsgemisch und Rückgewinnung beherrschen | Freigegebene Konfiguration und Kontaminationskontrollplan |
| Mechanische Qualifizierung | Intensität, Bedeckungsgrad, Beaufschlagung, Geometrie, Rauheit, Maße und Schadensgrenzen festlegen | Repräsentative, mit Serienaufbau verknüpfte Nachweise |
| Nachbehandlungsfolge | Notwendigkeit und Verträglichkeit von Reinigung, Passivierung oder anderer Oberflächenbehandlung bestimmen | Freigegebene Chemikalien, Parameter, Spülen/Trocknen und Annahmeverfahren |
| Serienfreigabe | Strahlmittel-/Prozessaufzeichnungen, Bedeckungsgrad, Oberfläche, Sauberkeit und geforderte Tests prüfen | Rückverfolgbare Serien-/Losfreigabe und Behandlung von Abweichungen |
| Änderungslenkung | Änderungen an Strahlmittel, Anlage, Werkzeug, Programm, Standort, Reiniger, Passivierung oder Prüfverfahren bewerten | Freigegebene Verifizierung oder Requalifizierung vor Einsatz |
Tabelle 4. Die Qualifizierung verbindet mechanische Wirkung, Kontaminationsvermeidung, Nachbehandlungsverträglichkeit und rückverfolgbare Freigabe.
Gemeinsam genutzte Anlagen sind nur dann technisch vertretbar, wenn der Kontaminationsweg verstanden und akzeptiert ist. Abhängig vom Risiko können getrennte Kreisläufe, validierte Reinigung, kontrollierte Erstbearbeitung, eigene Werkzeuge, Sauberkeitsprüfung und Reaktionsgrenzen erforderlich sein. „Die Maschine ist sauber“ ist ohne freigegebenes Verfahren und Ergebnis kein objektiver Nachweis.
Warum benötigt Edelstahl besondere Kontrollen beim Verfestigungsstrahlen?
Der Prozess muss die geforderte mechanische Wirkung erzielen und zugleich den spezifizierten Oberflächenzustand erhalten. Legierung, Wärmebehandlung, Strahlmittel, Anlagenhistorie, Fremdeisenrisiko, Handhabung sowie Reinigung oder Passivierung sind gemeinsam zu berücksichtigen.
Darf Strahlmittel aus Kohlenstoffstahl für Edelstahl verwendet werden?
Nur wenn maßgebende Anforderungen und qualifizierter Ablauf dies ausdrücklich zulassen. Mechanische Eignung und Fremdeisen-/Kreuzkontaminationsrisiko sind gemeinsam zu bewerten; ein zulässiges Intensitätsergebnis allein genügt nicht.
Ist Edelstahlstrahlmittel für Edelstahlbauteile automatisch unkritisch?
Nein. Sorte, Größe, Härte, Form, Zustand und Kontaminationshistorie benötigen eine Freigabe. Auch bei getrenntem Strahlmittel können Anlage, Rückgewinnung, Werkzeug und Handhabung Fremdmaterial übertragen.
Belegt korrekte Almen-Intensität die Sauberkeit des Edelstahls?
Nein. Sie verifiziert die standardisierte Strahlreaktion. Fremdeisen, eingebettete Partikel, Reinigung, Passivierungswirksamkeit und korrosionsrelevanter Oberflächenzustand erfordern gesonderte, vorgeschriebene Nachweise.
Verbessert Verfestigungsstrahlen immer die Korrosionsbeständigkeit von Edelstahl?
Nein. Das Korrosionsverhalten hängt von Legierung, Zustand, Umgebung, Oberflächentopografie, Kontamination, Prozessintensität und Nachbehandlung ab. Verfestigungsstrahlen ist kein universeller Korrosionsschutz.
Ist nach dem Verfestigungsstrahlen immer eine Passivierung erforderlich?
Nein. Sie wird nur eingesetzt, wenn Zeichnung, Spezifikation oder freigegebener Fertigungsplan sie fordert und qualifiziert. Behandlung, Werkstoffverträglichkeit, Spülen, Trocknen und Annahmeprüfung sind zu beherrschen.
Darf eine gemeinsam genutzte Strahlanlage Edelstahl bearbeiten?
Möglicherweise, jedoch nur mit akzeptierter Kontaminationsrisikobewertung und getrennter oder validierter Umrüstung für Zuführung, Rückgewinnung, Werkzeug, Handhabung und Freigabenachweise.
Welche Angaben gehören in eine Anfrage für Edelstahlbauteile?
Benötigt werden Zeichnung/Revision, genaue Legierung und Halbzeugform, Wärmebehandlung/Härte, Einsatz, Vor- und Folgeprozesse, Zonen, Strahlmittel-/Anlagenbeschränkungen, Intensität, Bedeckungsgrad, Rauheit, Reinigung/Passivierung, Mengen und Aufzeichnungen.
Die wichtigsten Punkte
- Mechanische Wirkung und korrosionsrelevanten Oberflächenzustand als getrennte Abnahmeziele behandeln.
- Konkrete Edelstahlsorte, Wärmebehandlung, Härte und Einsatzumgebung qualifizieren.
- Die vollständige Kontaminationskette aus Strahlmittel, Anlage, Rückgewinnung, Werkzeug, Handhabung und Innengeometrie beherrschen.
- Intensität, Bedeckungsgrad oder Sichtprüfung nicht als Ersatz für Sauberkeitsnachweise verwenden.
- Reinigung, Passivierung und Prüfung nur aus dem freigegebenen Fertigungsweg ableiten.
- Rauheit, Maße, eingebettete Partikel und weitere Oberflächengrenzen bei Forderung prüfen.
- Relevante Änderungen an Strahlmittel, Anlage, Werkzeug und Nachbehandlung vor Serienfertigung neu bewerten.
Weiterführende Leitfäden von SP Center
- Verunreinigung von Strahlmitteln beim Verfestigungsstrahlen
- Verfestigungsstrahlen von Stahlbauteilen
- Verfestigungsstrahlen von Aluminiumbauteilen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
5. ASTM A967/A967M-25, Chemical Passivation Treatments for Stainless Steel Parts
6. ISO 8074:2025, Aerospace — Surface treatment of austenitic stainless steel parts
7. ISO 8075:2025, Aerospace — Surface treatment of hardenable stainless steel parts
8. SAE J2441_202511: Shot Peening, stabilized November 2025
Hinweis zu Normen: Anwendbarkeit und Revision ergeben sich aus Zeichnung, Vertrag und Kundenvorgaben. Dieser Leitfaden legt weder universelles Strahlmittel noch allgemeines Sauberkeitskriterium, Passivierungsverfahren oder Korrosionsversprechen fest.
Autor: Paweł Kmieć
Besprechen Sie Verfestigungsstrahlen und Kontaminationskontrolle für Edelstahl: +48 519 772 773 | [email protected]
