Kvalifikujte mechanickú odozvu na guľôčkovanie a stav povrchu relevantný z hľadiska korózie ako dva koordinované, ale samostatné ciele akceptácie
Guľôčkovanie môže zaviesť priaznivé pole zvyškového napätia v blízkosti povrchu v nehrdzavejúcej oceli, ale postup musí tiež zachovať povrchový stav potrebný pre koróziu, tesnenie, hygienu, vzhľad alebo následné spracovanie. Kvalifikácia preto začína presnou zliatinou, tepelným spracovaním a prevádzkovým režimom, potom kontroluje médiá, históriu zariadenia, závažnosť procesu, kontamináciu, manipuláciu a akékoľvek povolené čistenie alebo pasiváciu.
Prečo nehrdzavejúca oceľ nie je jedným procesným materiálom?
| Rodina nehrdzavejúcich ocelí | Problém špecifický pre materiál | Zameranie kvalifikácie |
|---|---|---|
| Austenitické ocele | Silná reakcia na spevnenie; Stupeň a stav môžu ovplyvniť magnetické, deformačné a korózne správanie | Skutočný stupeň, predchádzajúca tvárnenie za studena, tvrdosť, drsnosť, deformácia a prevádzkové prostredie |
| Martenzitický | Vyššia pevnosť/tvrdosť a korózne správanie silne závisia od tepelného spracovania a popúšťania | Identita tepelného spracovania, tvrdosť, citlivosť na poškodenie, rozmery a odkazované letecké/zákaznícke požiadavky |
| Precipitačné kalenie | Mechanické a korózne vlastnosti závisia od roztoku/starnutia a zliatiny | Bez autorizovaného technického preskúmania neprenášajte parametre guľôčkovania medzi odlišnými stavmi |
| Duplexný | Dvojfázová mikroštruktúra a korózne správanie sú citlivé na stav a prostredie | Stupeň, stav produktu, tepelná história, integrita povrchu a doklady špecifické pre aplikáciu |
| Feritická alebo špecializovaná nehrdzavejúca oceľ | Pevnosť, tvárnosť, senzibilizácia a reakcia na koróziu sa líšia od iných skupín | Presný druh a stav považujte za samostatný materiálový prípad |
Tabuľka 1. Skupina zliatin je východiskovým bodom; skutočný druh, stav výrobku a stav tepelného spracovania určujú kvalifikáciu.
Neprenášajte parametre len preto, že dva materiály sa nazývajú nehrdzavejúca oceľ. Výkresy a záznamy o materiáloch by mali identifikovať označenie, tvar výrobku, tepelné spracovanie, tvrdosť a relevantnú predchádzajúcu tvárnenie za studena. Prevádzkové prostredie a skutočný mechanizmus únavy, korózie alebo korózie pod napätím definujú, ktoré výsledky je potrebné overiť.

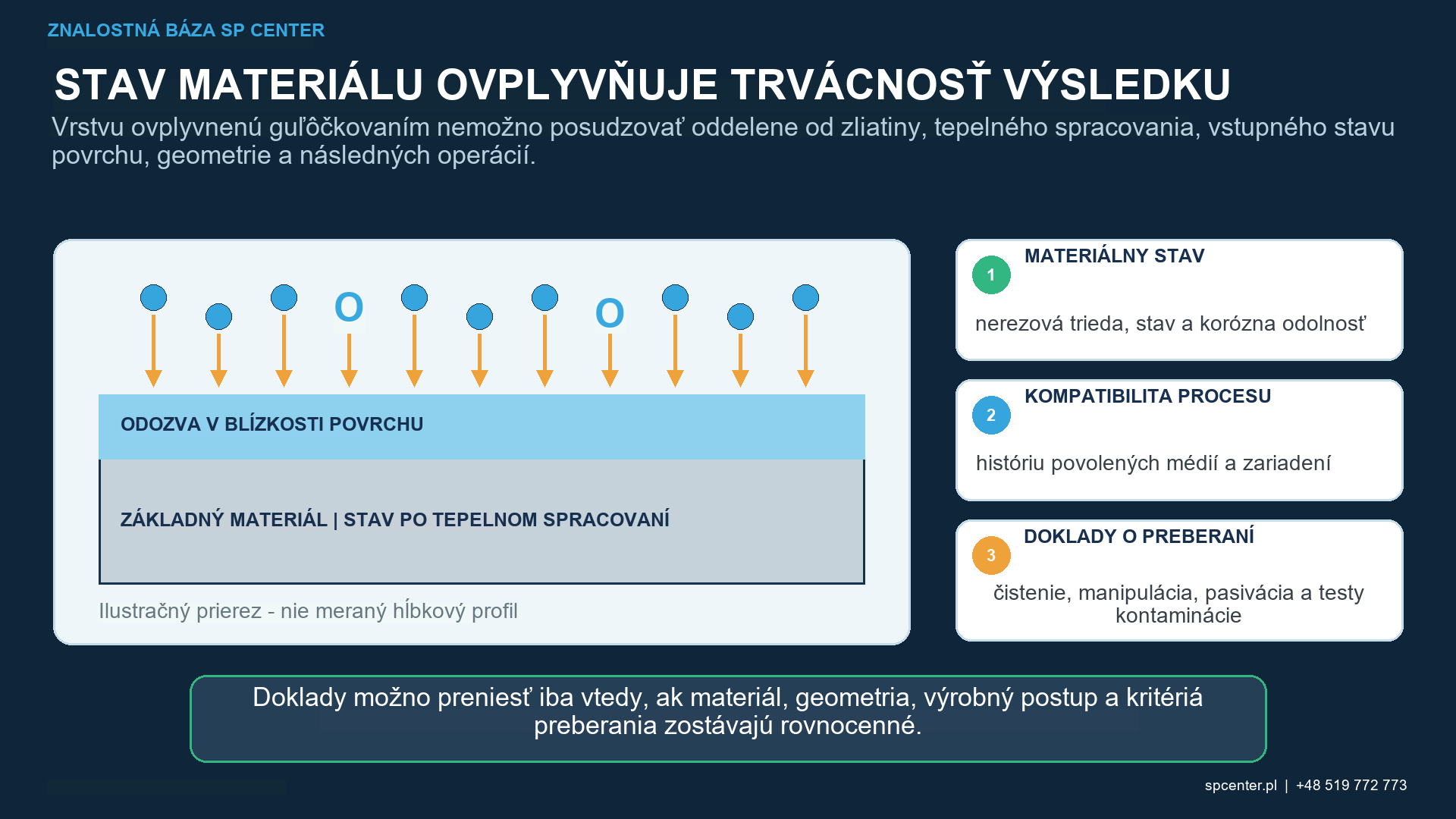

Čo mení na povrchu guľôčkovanie?
Kontrolované nárazy plasticky deformujú oblasť blízko povrchu. Obmedzenie z podkladového materiálu môže zanechať pole zvyškového napätia v tlaku, pričom sa môže zmeniť aj drsnosť, tvárnenie za studena, topografia, rozmery a lokálna povrchová chémia. Ovplyvnená hĺbka a veľkosť nie sú univerzálne a nemožno ich vypočítať iba z Almenovej intenzity.
Guľôčkovanie nie je automaticky protikoróznou úpravou. Výsledok preukázaný pre určitú zliatinu, prostredie a sled povrchových operácií nemožno bez ďalšieho preniesť na iný prípad. Ak sa deklaruje odolnosť proti korózii, koróznemu praskaniu pod napätím alebo únave, použite validáciu špecifickú pre súčiastku alebo aplikáciu, ktorú vyžaduje rozhodujúci technický podklad.

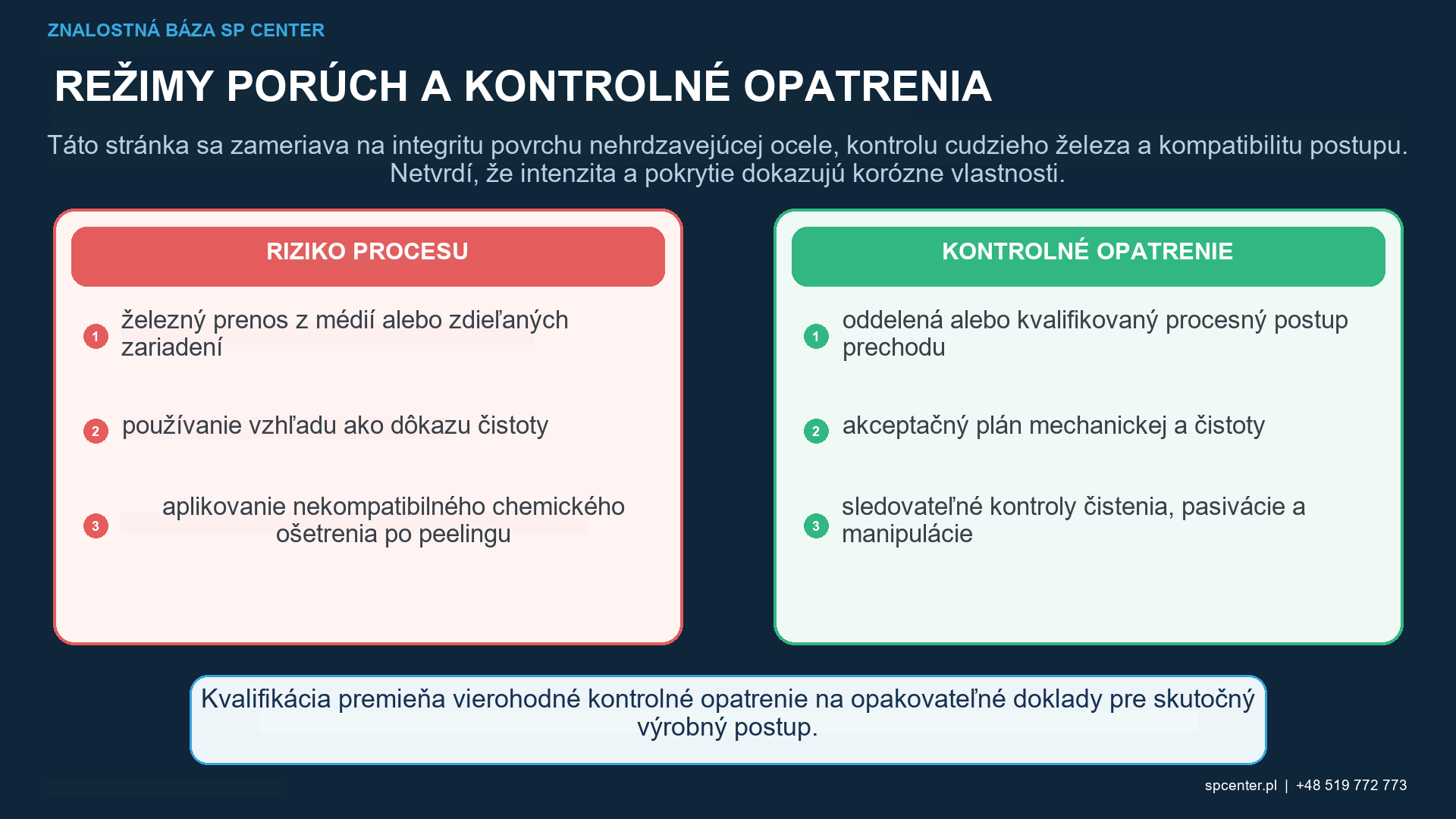

Kam môže vniknúť cudzie železo a krížová kontaminácia?
| Potenciálny zdroj kontaktu | Možná cesta kontaminácie | Kontrolná otázka |
|---|---|---|
| Médium na guľôčkovanie a prevádzková zmes | Cudzie železo, zvyšky z predchádzajúcej zliatiny, rozdrvené častice alebo prach | Je typ média schválený, oddelený, v súlade s predpismi a chránený počas skladovania, podávania a regenerácie? |
| Skrinka, separátor, násypka, hadice a tryska | Zadržané médiá alebo železné úlomky zostávajú po nominálnej výmene média | Je zariadenie určené na použitie alebo je definovaná validovaná metóda výmeny a uvoľnenia? |
| Upínacie prípravky, masky a nástroje | Kontakt uhlíkovej ocele, opotrebovaný súčiastky, zabudované častice alebo odraz | Sú materiály, čistota, limity opotrebenia a hranice úpravy kontrolované? |
| Stoly, rukavice, kefy a nádoby | Rekontaminácia po guľôčkovaní alebo čistení | Sú manipulačné predmety čisté, kompatibilné, identifikované a oddelené podľa potreby? |
| Vnútorné prvky | Častice a čistiaci prostriedok zostávajú v otvoroch, priechodoch, závitoch alebo dutinách | Definuje postup odstránenie, sušenie a overenie celej geometrie? |
Tabuľka 2. Kontrola kontaminácie sleduje každý povrch a časticu, ktorá môže prísť do kontaktu s komponentom alebo mediálnym okruhom.
Exogénne železo môže lokálne hrdzavieť alebo narušiť zamýšľaný pasívny stav povrchu; samotná nehrdzavejúca zliatina nebola premenená na uhlíkovú oceľ. Okamžitá vizuálna čistota nie je dôkazom, že chýba tenký zvyšok alebo zabudovaný cudzí materiál. Rovnako tak výmena nádoby s médiom sama o sebe nepotvrdzuje zmenu zariadenia.
Ako sa médium na guľôčkovanie vyberá pre nehrdzavejúcu oceľ?
Výkres, špecifikácia procesu a prenesené požiadavky zákazníka určujú, ktoré médiá sú povolené. V závislosti od mechanickej spôsobilosti a kompatibility z hľadiska kontaminácie môžu byť použiteľné broky z nehrdzavejúcej ocele, upravený sekaný drôt, keramické broky, sklenené guľôčky alebo iné schválené médium. Označenie „neželezný“ alebo „nehrdzavejúci“ neznamená, že médium je vhodné na každé použitie.
Kvalifikácia sa vzťahuje na materiál média, veľkosť, tvrdosť, tvar, hustotu a prevádzkové podmienky spolu so zariadením. Médium musí dosiahnuť stanovenú intenzitu a pokrytie bez neprijateľnej drsnosti, zabudovaných častíc, kontaminácie, deformácie alebo poškodenia povrchu. Tryskanie alebo tryskanie sklenenými guľôčkami sa nesmie nazývať guľôčkovaním, pokiaľ riadený procesný postup nespĺňa požadované požiadavky na otryskávanie.
Aký doklad je potrebný na uvoľnenie?
| Doklad | Zodpovedaná otázka | Otázka sama o sebe nezodpovedaná |
|---|---|---|
| Almenova intenzita | Poskytol definovaný prúd/nastavenie požadovanú štandardizovanú odozvu? | Je nerezový komponent čistý, odolný voči korózii alebo má požadovanú hĺbku zvyškového napätia? |
| Pokrytie | Vykazuje požadovaný povrch požadovaný rozsah dokladov o náraze? | Sú intenzita, obsah cudzieho železa, drsnosť alebo správanie sa voči korózii prijateľné? |
| Drsnosť/topografia | Spĺňa meraný povrch špecifikovanú metódu a limity? | Je povrch bez cudzieho železa alebo zabudovaných médií? |
| Skúška voľného železa alebo pasivácie | Spĺňa schválená kvalitatívna skúška stanovené kritérium prijatia? | Bola preukázaná intenzita, pokrytie alebo únavová účinnosť guľôčkovania? |
| Validácia zvyškového napätia alebo únavy | Aká odozva bola nameraná pre uvedený materiál, miesto, metódu a podmienky? | Je výsledok prenosný na inú zliatinu, prostredie, geometriu alebo procesnú cestu? |
Tabuľka 3. Mechanické overenie, pokrytie komponentu, stav povrchu a doklad o čistote odpovedajú na rôzne otázky.
Kedy je potrebné čistenie a pasivácia?
Čistenie po guľôčkovaní alebo chemická pasivácia sa štandardne nepridávajú. Používa sa iba vtedy, keď to vyžaduje a kvalifikuje výkres, špecifikácia alebo autorizovaný výrobný plán. Musí sa skontrolovať kompatibilita so zliatinou, tepelné spracovanie, rozmery, textúra povrchu, neskoršie procesy a servis a musí sa zabrániť zachytávaniu roztoku alebo ho odstrániť z celej geometrie.
ASTM A380/A380M-25 poskytuje postupy čistenia, odstraňovania okovín, morenia a pasivácie; ASTM A967/A967M-25 špecifikuje alternatívne chemické pasivačné úpravy a testy kvalitatívnej účinnosti. Ani jeden z dokumentov nevyberá jedno univerzálne ošetrenie alebo kritérium prijatia pre každú aplikáciu. ISO 8074:2025 a ISO 8075:2025 sa zaoberajú povrchovou úpravou v leteckom priemysle pre definované skupiny nehrdzavejúcich ocelí; použiteľnosť stále závisí od použitej zmluvy a kompletnej normy.

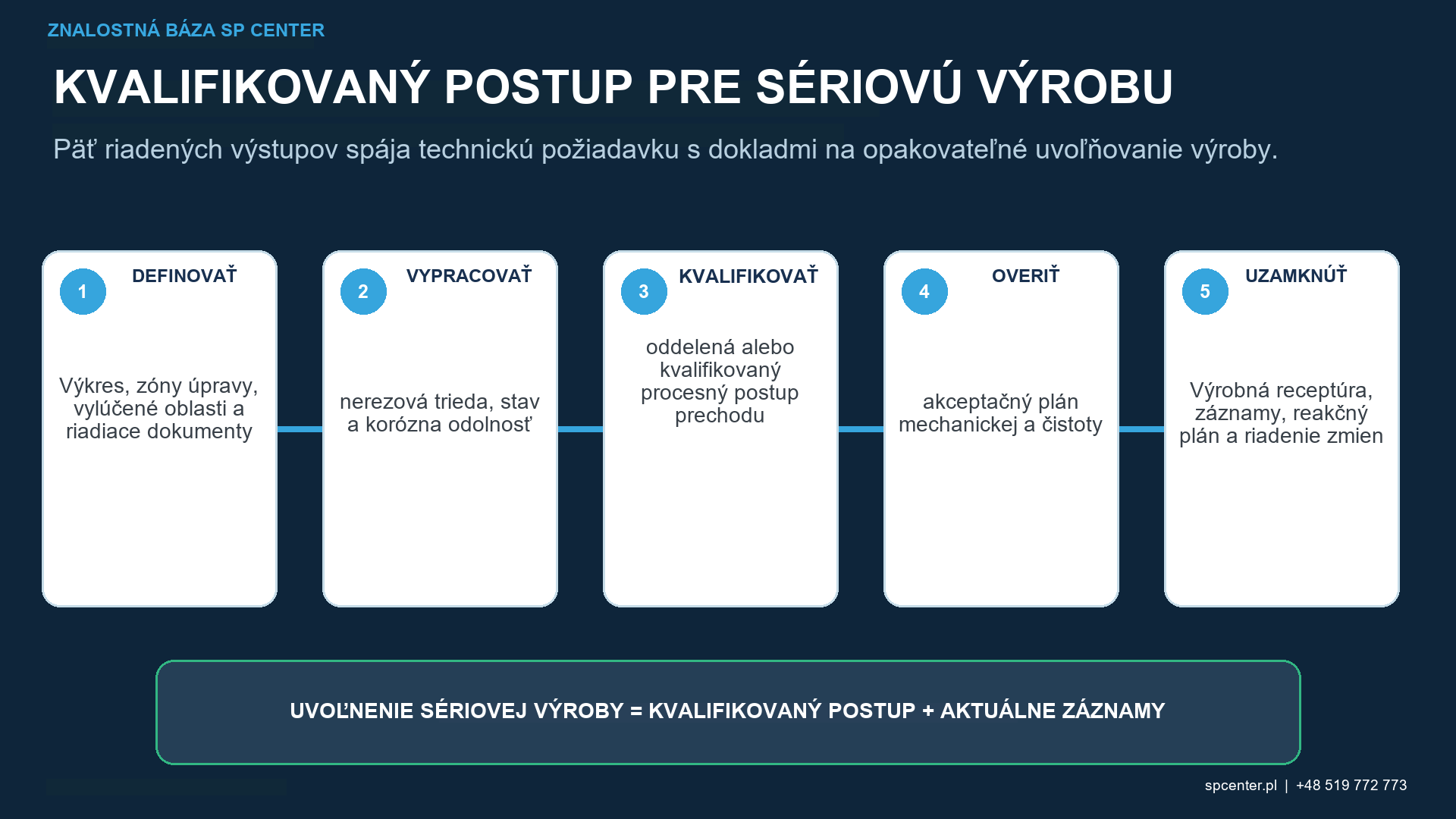

Ako sa kvalifikuje celý výrobný postup?
| Fáza procesu | Požadované rozhodnutie | Kontrolovaný výstup |
|---|---|---|
| Preskúmanie požiadaviek | Identifikujte presnú zliatinu/stav, prevádzkovú záťaž, zóny úpravy, médiá, špecifikácie a akceptáciu povrchu | Vyriešená matica požiadaviek a autorizovaný postup |
| Schválenie zariadenia a médií | Vyberte si špecializované zariadenie alebo overenú zmenu; kontrolovať identitu média, prevádzkový mix a regeneráciu | Zverejnená konfigurácia a plán kontroly kontaminácie |
| Mechanická kvalifikácia | Stanoviť intenzitu, pokrytie, expozíciu, geometriu, drsnosť, rozmery a limity poškodenia | Reprezentatívne doklady viazané na výrobné nastavenie |
| Postupnosť po procese | Určiť, či je potrebné čistenie, pasivácia alebo iná povrchová úprava a či je kompatibilná | Autorizované chemikálie, parametre, oplachovanie/sušenie a metóda prijatia |
| Uvoľnenie do výroby | Overiť záznamy o médiách/procesoch, pokrytie komponentov, stav povrchu, čistotu a požadované testy | Sledovateľné uvoľnenie sériového čísla/šarže a rozhodnutie o ďalšom postupe výnimiek |
| Kontrola zmien | Posúdiť zmeny médií, zariadení, nástrojov, programu, umiestnenia, čističa, pasivácie alebo testovacej metódy | Schválené overenie alebo rekvalifikácia pred použitím |
Tabuľka 4. Kvalifikácia integruje mechanický výkon, prevenciu kontaminácie, kompatibilitu po procese a sledovateľné uvoľnenie.
Zdieľané zariadenia môžu byť technicky uskutočniteľné až po pochopení a akceptovaní cesty kontaminácie. V závislosti od rizika môže cesta vyžadovať vyhradené obvody, validované čistenie, kontrolovaný prvý materiál, vyhradené nástroje, testovanie čistoty a definované reakčné limity. „Stroj je čistý“ nie je objektívnym dokladom bez schválenej metódy a výsledku.
Prečo nehrdzavejúca oceľ potrebuje špeciálne kontroly guľôčkovania?
Proces musí dosiahnuť požadovaný mechanický účinok pri zachovaní špecifikovaného stavu povrchu. Záleží na druhu zliatiny, tepelnom spracovaní, médiu, histórii zariadenia, riziku cudzieho železa, manipulácii a akejkoľvek ceste čistenia alebo pasivácie.
Môžu sa na nehrdzavejúcu oceľ použiť broky z uhlíkovej ocele?
Iba ak to výslovne umožňujú platné požiadavky a kvalifikovaný postup. Mechanická spôsobilosť a riziko kontaminácie cudzím železom/krížovou kontamináciou sa musia posudzovať spoločne; úspešný výsledok merania intenzity sám o sebe nestačí.
Je médium z nehrdzavejúcej ocele automaticky bezpečné pre nehrdzavejúce diely?
Nie. Stále si vyžaduje schválenie triedy, veľkosti, tvrdosti, tvaru, stavu a histórie kontaminácie. Zariadenie, regenerácia, nástroje a manipulácia môžu prenášať cudzí materiál aj s určenými médiami.
Dokazuje správna Almenova intenzita čistotu nehrdzavejúcej ocele?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu. Cudzie železo, zabudované častice, čistenie, účinnosť pasivácie a stav povrchu relevantný z hľadiska korózie vyžadujú samostatné doklady.
Zlepšuje guľôčkovanie vždy odolnosť nehrdzavejúcej ocele proti korózii?
Nie. Reakcia na koróziu závisí od zliatiny, stavu, prostredia, topografie povrchu, kontaminácie, závažnosti procesu a postupu po procese. Guľôčkovanie nie je univerzálna protikorózna úprava.
Je pasivácia vždy potrebná po guľôčkovaní?
Nie. Používa sa iba vtedy, keď to vyžaduje a spĺňa výkres, špecifikácia alebo autorizovaný výrobný plán. Musí sa kontrolovať zvolená úprava, kompatibilita materiálu, oplachovanie, sušenie a akceptačná skúška.
Môže zdieľaný stroj na guľôčkovanie spracovávať nehrdzavejúcu oceľ?
Možno, ale iba prostredníctvom akceptovaného posúdenia rizika kontaminácie a špecializovaných alebo validovaných kontrolných mechanizmov prechodu, ktoré pokrývajú celý okruh dodávky/obnovy, nástroje, manipuláciu a doklady o uvoľnení.
Čo by mala obsahovať výzva na cenovú ponuku na nehrdzavejúce komponenty?
Poskytnite výkres/revíziu, presný tvar zliatiny a výrobku, tepelné spracovanie/tvrdosť, prevádzkovú dobu, predchádzajúce a neskoršie procesy, zóny, obmedzenia médií a zariadení, intenzitu, pokrytie, drsnosť, čistotu/pasiváciu, množstvá a požiadavky na záznamy.
Kľúčové poznatky
- Mechanickú odozvu a stav povrchu relevantný z hľadiska korózie považujte za samostatné ciele prijatia.
- Kvalifikujte presný druh nehrdzavejúcej ocele, tepelné spracovanie, tvrdosť a prevádzkové prostredie.
- Kontrolujte celý reťazec kontaminácie: médiá, stroj, regenerácia, nástroje, manipulácia a vnútorná geometria.
- Nepoužívajte intenzitu, pokrytie alebo vizuálny vzhľad ako náhradu za doklad čistoty.
- Čistenie, pasiváciu a testovanie vyberte iba z autorizovaného postupu.
- Overte drsnosť, rozmery, zabudované častice a ďalšie povrchové limity tam, kde je to potrebné.
- Pred výrobou prehodnoťte relevantné médiá, zariadenia, nástroje a zmeny po spracovaní.
Súvisiace príručky SP Center
Technické zdroje
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
3. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
5. ASTM A967/A967M-25, Chemické pasivačné úpravy dielov z nehrdzavejúcej ocele
7. ISO 8075:2025, Letectvo a kozmonautika — Povrchová úprava kaliteľných dielov z nehrdzavejúcej ocele
8. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
Poznámka k norme: Výkres, zmluva a prenesené požiadavky zákazníka určujú použiteľnosť a revíziu. Táto príručka nepredpisuje univerzálne médiá, kritériá čistoty, pasiváciu ani tvrdenie o koróznych vlastnostiach.
