Kvalificera den mekaniska kulpeningsresponsen och det korrosionsrelevanta yttillståndet som två koordinerade men separata acceptansmål
Kulpening kan införa ett gynnsamt fält av tryckrestspänningar nära ytan i rostfritt stål, men processen måste också bevara det yttillstånd som krävs med hänsyn till korrosion, tätning, hygien, utseende eller efterföljande bearbetning. Kvalificeringen utgår därför från exakt legering, värmebehandling och driftsbelastning och styr därefter kulpeningsmedier, utrustningshistorik, processens verkningsgrad, kontaminering, hantering samt eventuell godkänd rengöring eller passivering.

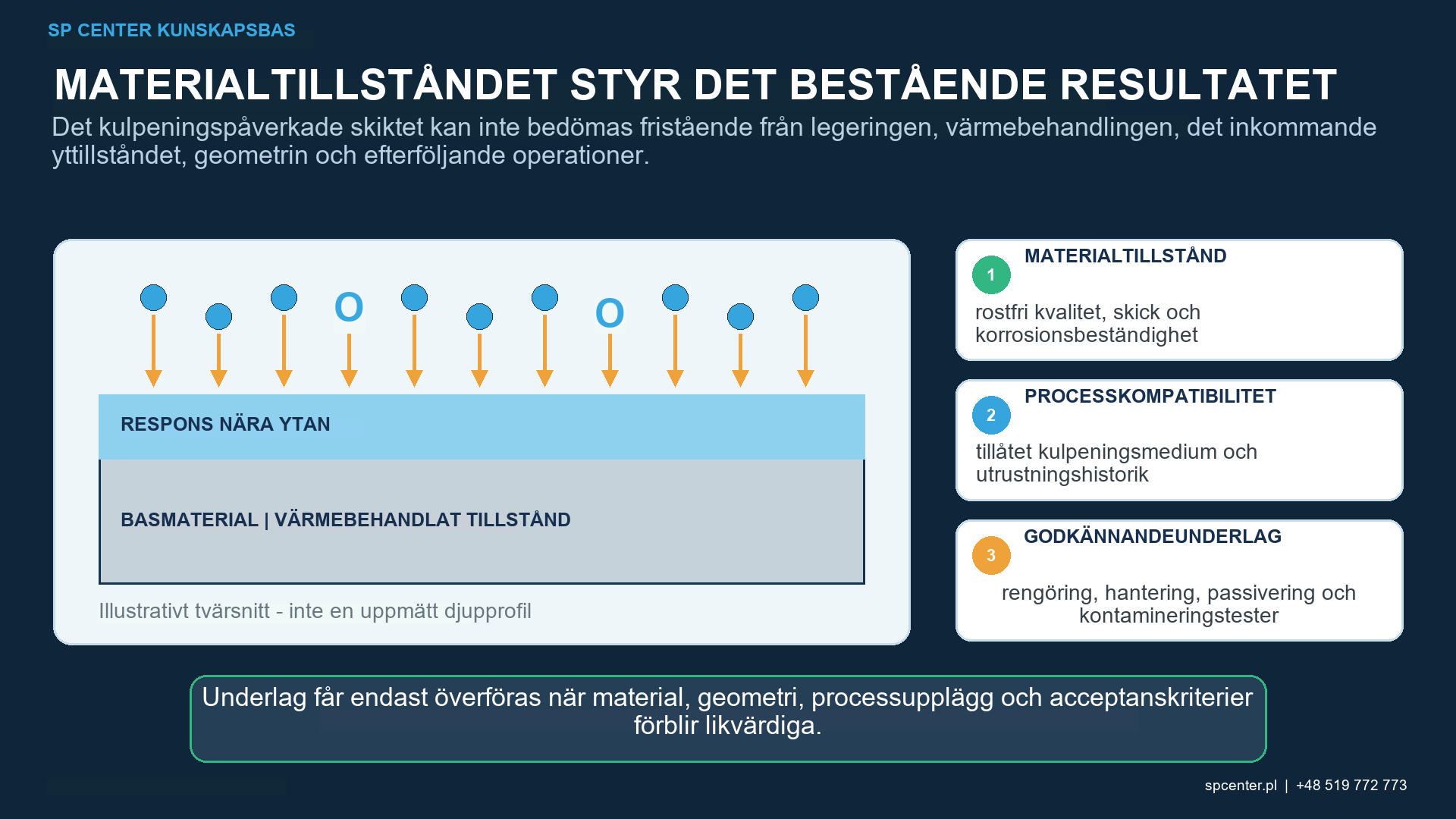

Varför är rostfritt stål inte ett processmaterial?
| Rostfritt stålfamilj | Materialspecifika problem | Kvalificeringsfokus |
|---|---|---|
| Austenitisk | Stark deformationshärdningsrespons; Kvalitet och tillstånd kan påverka magnetiskt beteende, deformations- och korrosionsbeteende | Faktisk kvalitet, tidigare kallbearbetning, hårdhet, grovhet, distorsion och driftsmiljö |
| Martensitisk | Högre hållfasthet/hårdhet och korrosionsbeteende beror starkt på värmebehandling och anlöpning | Värmebehandlingsidentitet, hårdhet, skadekänslighet, dimensioner och åberopade krav från flyg- och rymdindustrin/kund |
| Utfällningshärdning | Mekaniska och korrosionsegenskaper beror på lösnings-/ålderstillstånd och legering | Överför inte kulpeningsparametrar mellan tillstånd utan auktoriserad teknisk granskning |
| Duplex | Tvåfasmikrostruktur och korrosionsprestanda är tillstånds- och miljökänsliga | Kvalitet, produkttillstånd, termisk historia, ytintegritet och applikationsspecifik underlag |
| Ferritiskt eller specialiserat rostfritt stål | Styrka, formbarhet, sensibilisering och korrosionsrespons skiljer sig från andra familjer | Behandla den exakta kvaliteten och tillståndet som ett separat materialfall |
Tabell 1. Legeringsfamiljen är en utgångspunkt; den faktiska kvaliteten, produktens tillstånd och värmebehandlingstillståndet styr kvalificeringen.
Överför inte parametrar enbart för att två material kallas rostfritt stål. Ritningar och materialdokumentation bör identifiera beteckning, produktform, värmebehandling, hårdhet och relevant tidigare kallbearbetning. Användningsmiljö och den faktiska utmattnings-, korrosions- eller spänningskorrosionsmekanismen definierar vilka resultat som behöver valideras.
Vad förändrar kulpening på ytan?
Kontrollerade stötar deformerar plastiskt området nära ytan. Begränsningar från det underliggande materialet kan lämna ett tryckande restspänningsfält, medan ytråhet, kallbearbetning, topografi, dimensioner och lokal ytkemi också kan förändras. Det påverkade djupet och magnituden är inte universella och kan inte beräknas enbart utifrån Almenintensiteten.
Kulpening är inte automatiskt en korrosionsskyddande behandling. Ett resultat som har visats för en viss legering, miljö och ytprocess gäller inte utan vidare för en annan. När förbättrad korrosionsbeständighet, motståndskraft mot spänningskorrosionssprickning eller utmattningsprestanda åberopas ska den komponent- eller applikationsspecifika validering som den styrande tekniska grunden kräver användas.

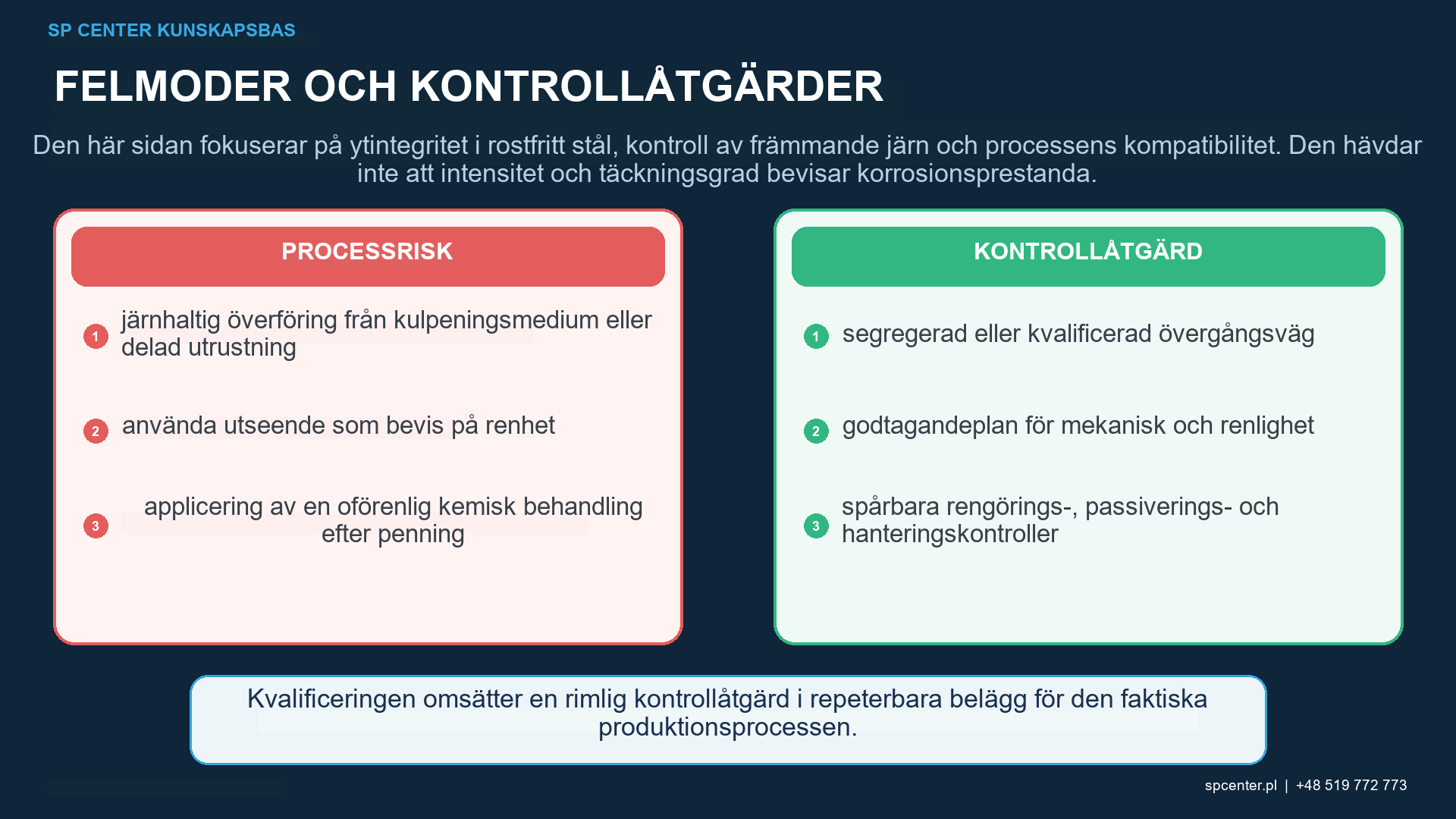

Var kan främmande järn och korskontaminering komma in?
| Potentiell kontaktkälla | Möjlig kontamineringsväg | Kontrollfråga |
|---|---|---|
| Kulpeningsmedier och driftsblandning | Främmande järn, överföring av tidigare legeringar, sprickpartiklar eller damm | Är mediet godkänt för typ, segregerat, överensstämmande och skyddat genom lagring, matning och återvinning? |
| Skåp, separator, tratt, slangar och munstycke | Kvarhållet medium eller järnhaltigt skräp kvarstår efter ett nominellt mediebyte | Är utrustningen dedikerad, eller finns en validerad bytes- och frigöringsmetod definierad? |
| Fixturer, masker och verktyg | Kontakt mellan kolstål, sliten komponenter, inbäddade partiklar eller återstuds | Kontrolleras material, renlighet, slitagegränser och behandlingsgränser? |
| Bänkar, handskar, borstar och behållare | Återkontaminering efter kulpening eller rengöring | Är hanteringsartiklar rena, kompatibla, identifierade och separerade efter behov? |
| Interna egenskaper | Partiklar och rengöringsmedel kvarstår i hål, passager, gängor eller hålrum | Definierar processupplägget borttagning, torkning och verifiering för hela geometrin? |
Tabell 2. Kontamineringskontroll följer varje yta och partikel som kan komma i kontakt med komponenten eller mediekretsen.
Exogent järn kan rosta lokalt eller störa det avsedda passiva yttillståndet; själva den rostfria legeringen har inte omvandlats till kolstål. Omedelbar visuell renlighet är inte ett bevis på att en tunn rest eller inbäddat främmande material saknas. Likaså validerar inte byte av mediebehållare i sig ett utrustningsbyte.
Hur väljs kulpeningsmedium för rostfritt stål?
Ritningen, processspecifikationen och kundens vidareförda krav avgör vilka medier som är tillåtna. Rostfritt stålkulor eller konditionerad skuren tråd, keramiska kulor, glaskulor eller annat godkänt medium kan vara genomförbart beroende på mekanisk kapacitet och kontamineringskompatibilitet. ”Icke-järnhaltig” eller ”rostfri” betyder inte universellt lämplig.
Kvalificeringen täcker mediematerial, storlek, hårdhet, form, densitet och driftsförhållanden tillsammans med utrustningen. Kulpeningsmediet måste uppnå den specificerade intensiteten och täckningsgraden utan oacceptabla ytråhet, inbäddade partiklar, kontaminering, distorsion eller ytskador. Blästring eller glaspärlblästring får inte kallas kulpening om inte den kontrollerade vägen uppfyller de åberopade blästringskraven.
Vilka underlag behövs för godkännande?
| Underlag | Fråga besvarad | Frågan besvaras inte i sig själv |
|---|---|---|
| Almenintensitet | Gav den definierade strömmen/uppställningen det standardiserade svaret som krävs? | Är den rostfria komponenten ren, korrosionsbeständig eller på det erforderliga restspänningsdjupet? |
| Täckningsgrad | Visar den erforderliga ytan den åberopade omfattningen av slagbevis? | Är intensitet, främmande järntillstånd, grovhet eller korrosionsbeteende acceptabla? |
| Grovhet/topografi | Uppfyller den uppmätta ytan den angivna metoden och gränserna? | Är ytan fri från främmande järn eller inbäddade medier? |
| Test av fritt järn eller passiveringseffektivitet | Uppfyller det godkända kvalitativa testet det åberopade acceptanskriteriet? | Har kulpeningsintensitet, täckningsgrad eller utmattningsprestanda demonstrerats? |
| Validering av restspänning eller utmattning | Vilket svar mättes för det angivna materialet, platsen, metoden och tillståndet? | Är resultatet överförbart till en annan legering, miljö, geometri eller processupplägg? |
Tabell 3. Mekanisk verifiering, komponenttäckning, yttillstånd och renhetsbevis besvarar olika frågor.
När krävs rengöring och passivering?
Rengöring efter kulpening eller kemisk passivering läggs inte till som standard. Det används endast när ritningen, specifikationen eller den godkända tillverkningsplanen kräver och kvalificerar det. Kompatibilitet med legering, värmebehandling, dimensioner, ytstruktur, senare processer och användning måste granskas, och instängd lösning måste förhindras eller tas bort från den fullständiga geometrin.
ASTM A380/A380M-25 tillhandahåller metoder för rengöring, avkalkning, betning och passivering; ASTM A967/A967M-25 specificerar alternativa kemiska passiveringsbehandlingar och kvalitativa effektivitetstester. Inget av dokumenten väljer ett universellt behandlings- eller acceptanskriterium för varje tillämpning. ISO 8074:2025 och ISO 8075:2025 behandlar ytbehandling inom flyg- och rymdteknik för definierade rostfria familjer; tillämpligheten beror fortfarande på det åberopade kontraktet och den fullständiga standarden.

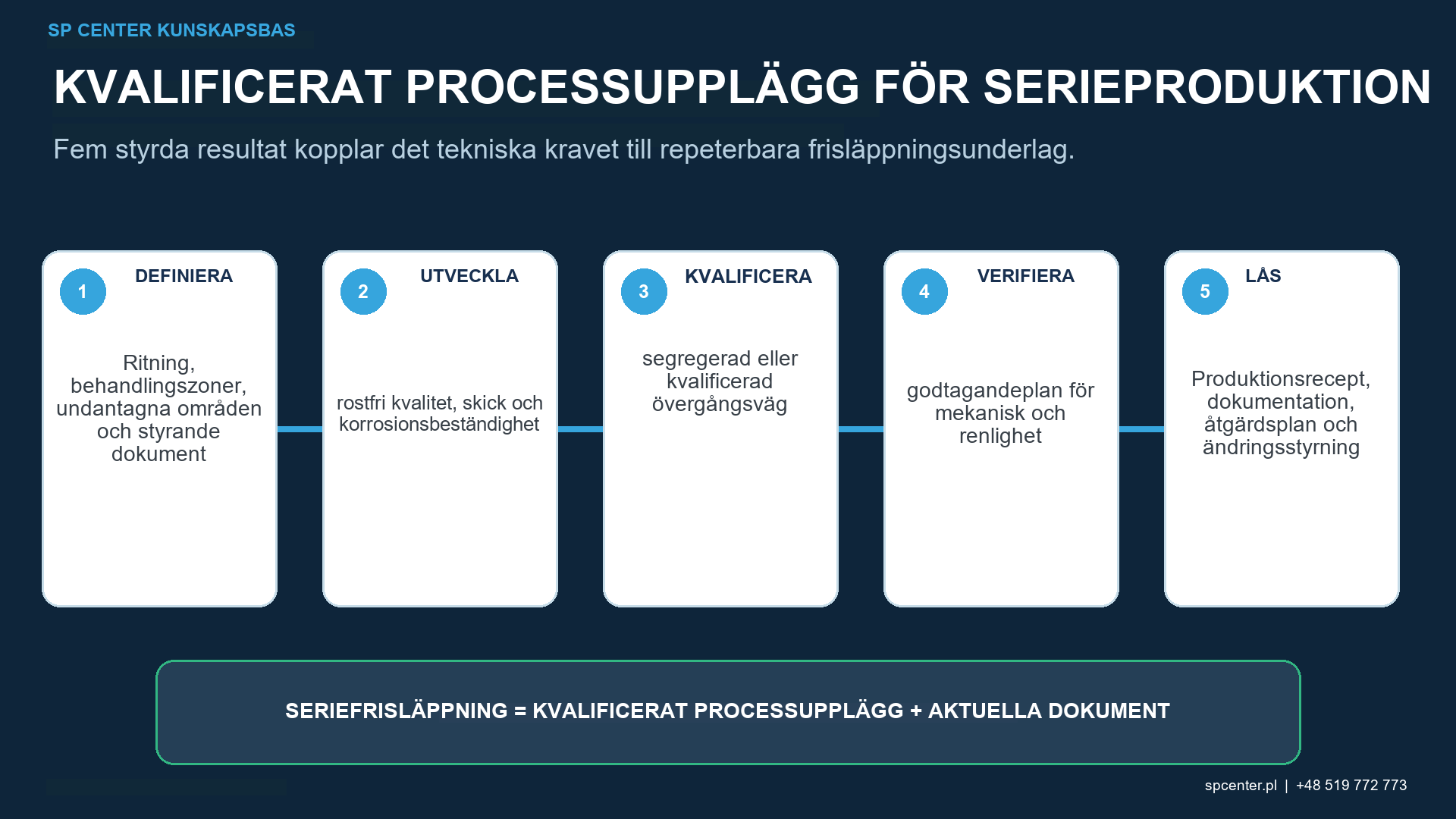

Hur kvalificeras hela produktionsvägen?
| Processsteg | Beslut som krävs | Kontrollerad utdata |
|---|---|---|
| Kravgranskning | Identifiera exakt legering och tillstånd, driftsbelastning, behandlingszoner, medier, specifikationer och acceptanskrav för ytan | Löst kravmatris och godkänd väg |
| Godkännande av utrustning och kulpeningsmedium | Välj dedikerad utrustning eller en validerad omställning; Kontrollmediets identitet, driftsblandning och återhämtning | Utgiven konfiguration och plan för kontamineringskontroll |
| Mekanisk kvalificering | Fastställ intensitet, täckningsgrad, exponering, geometri, grovhet, dimensioner och skadegränser | Representativa underlag kopplade till produktionsuppställningen |
| Efterbehandlingssekvens | Bestäm om rengöring, passivering eller annan ytbehandling krävs och är kompatibel | Godkända kemikalier, parametrar, sköljning/torkning och acceptansmetod |
| Produktionsfrisläppande | Verifiera kulpeningsmedium-/processdokumentation, komponenttäckning, yttillstånd, renlighet och nödvändiga tester | Spårbar serie-/partifrisläppning och hantering av undantag |
| Ändringskontroll | Bedöm kulpeningsmedium, utrustning, verktyg, program, plats, rengöringsmedel, passivering eller testmetodändringar | Godkänd verifiering eller omkvalificering före användning |
Tabell 4. Kvalificeringen integrerar mekaniska prestanda, förebyggande av kontaminering, kompatibilitet med efterföljande processer och spårbar frisläppning.
Delad utrustning kan vara tekniskt genomförbar först efter att kontamineringsvägen är förstådd och accepterad. Beroende på risk kan vägen kräva dedikerade kretsar, validerad rengöring, kontrollerat material från första början, dedikerade verktyg, renhetstestning och definierade reaktionsgränser. ”Maskinen är ren” är inte objektivt underlag utan en godkänd metod och ett godkänt resultat.
Varför behöver rostfritt stål speciella kulpeningskontroller?
Processen måste uppnå den erforderliga mekaniska effekten samtidigt som det specificerade yttillståndet bibehålls. Legeringskvalitet, värmebehandling, kulpeningsmedium, utrustningshistorik, risk för främmande järn, hantering och eventuell rengörings- eller passiveringsväg spelar alla roll.
Kan kulor av kolstål användas på rostfritt stål?
Endast när de styrande kraven och den kvalificerade vägen uttryckligen tillåter det. Mekanisk kapacitet och risk för främmande järn/korskontaminering måste bedömas tillsammans; ett framgångsrikt intensitetsresultat ensamt är otillräckligt.
Är rostfria stålmedier automatiskt säkra för rostfria delar?
Nej. Det kräver fortfarande godkännande för kvalitet, storlek, hårdhet, form, skick och kontamineringshistorik. Utrustning, återvinning, verktyg och hantering kan överföra främmande material även med dedikerade medier.
Bevisar korrekt Almenintensitet rostfritt ståls renhet?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Främmande järn, inbäddade partiklar, rengöring, passiveringseffektivitet och korrosionsrelevant yttillstånd kräver separata åberopade underlag.
Förbättrar kulpening alltid korrosionsbeständigheten hos rostfritt stål?
Nej. Korrosionsresponsen beror på legering, skick, miljö, yttopografi, kontaminering, processens svårighetsgrad och efterbehandlingsväg. Kulpening är inte en universell korrosionsskyddsbehandling.
Krävs passivering alltid efter kulpening?
Nej. Det används endast när ritningen, specifikationen eller den godkända tillverkningsplanen kräver och kvalificerar det. Den valda behandlingen, materialkompatibiliteten, sköljningen, torkningen och acceptanstestet måste kontrolleras.
Kan en gemensamt använd kulpeningsmaskin bearbeta rostfritt stål?
Potentiellt, men endast genom en accepterad kontamineringsriskbedömning och dedikerade eller validerade omställningskontroller som täcker hela leverans-/återvinningskretsen, verktyg, hantering och frisläppningsunderlag.
Vad bör en offertförfrågan för rostfria komponenter innehålla?
Tillhandahåll ritning och revision, exakt legering och produktform, värmebehandling och hårdhet, driftsbelastning, föregående och efterföljande processer, zoner, begränsningar för medier och utrustning, intensitet, täckningsgrad, ytråhet, renhet och passivering, antal samt dokumentationskrav.
Viktiga slutsatser
- Behandla mekanisk respons och korrosionsrelevant yttillstånd som separata acceptansmål.
- Kvalificera den exakta rostfria kvaliteten, värmebehandlingen, hårdheten och driftsmiljön.
- Kontrollera hela kontamineringskedjan: kulpeningsmedium, maskin, återvinning, verktyg, hantering och intern geometri.
- Använd inte intensitet, täckningsgrad eller visuellt utseende som ersättning för renhetsbevis.
- Välj endast rengöring, passivering och testning från den auktoriserade vägen.
- Verifiera grovhet, dimensioner, inbäddade partiklar och andra ytgränser där det behövs.
- Omvärdera relevanta medier, utrustning, verktyg och efterbehandlingsändringar före produktion.
Relaterade SP Center-guider
Tekniska källor
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
5. ASTM A967/A967M-25, Kemisk passiveringsbehandling för delar i rostfritt stål
6. ISO 8074:2025, Flyg- och rymdteknik — Ytbehandling av delar i austenitisk rostfri stål
7. ISO 8075:2025, Flyg- och rymdteknik — Ytbehandling av härdbara delar i rostfritt stål
8. SAE J2441_202511: Kulpening, stabiliserad november 2025
Standardnotering: Ritningen, kontraktet och de vidareförda kundkraven avgör tillämplighet och revision. Denna guide föreskriver inte universella medier, renhetskriterier, passivering eller ett påstående om korrosionsprestanda.
Författare: Paweł Kmieć
Diskutera kulpening av rostfritt stål och kontamineringskontroller: +48 519 772 773 | [email protected]
