kulowanie może wytworzyć pole ściskających naprężeń szczątkowych w pobliżu powierzchni. Wartość na powierzchni, maksimum podpowierzchniowe, głębokość, kierunek i stabilność należy interpretować jako profil, a nie jako jedną uniwersalną wartość opisującą właściwości użytkowe.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących ściskających naprężeń szczątkowych po kulowaniu. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Co inżynierowie powinni wiedzieć o tym, że naprężenia szczątkowe zmieniają lokalny stan obciążenia?
Kulowanie nie usuwa zewnętrznego obciążenia eksploatacyjnego. Pole naprężeń szczątkowych łączy się natomiast z naprężeniami powstającymi podczas eksploatacji i zmienia lokalną historię naprężeń w obrabianym obszarze. W zwalidowanym zastosowaniu może to utrudnić powstawanie pęknięć zmęczeniowych inicjowanych na powierzchni.
KOREKTA TECHNICZNA Zmęczenia nie można sprowadzić do stwierdzenia „pęknięcie wymaga naprężenia rozciągającego”. Inicjacja i rozwój pęknięcia mogą zachodzić w warunkach rozciągania, ścinania lub obciążenia mieszanego. Należy uwzględnić właściwy lokalny przebieg naprężeń i mechanizm uszkodzenia.
Jak powstają ściskające naprężenia szczątkowe?
- Kuliste medium uderza w powierzchnię i powoduje miejscowe odkształcenie plastyczne.
- Otaczający i leżący głębiej materiał reaguje sprężyście oraz ogranicza obszar odkształcony plastycznie.
- Po ustąpieniu obciążenia udarowego pozostaje wewnętrznie zrównoważone pole naprężeń szczątkowych.
- Powstałe pole naprężeń obejmuje strefę naprężeń ściskających w pobliżu obrabianej powierzchni oraz naprężenia równoważące w innych obszarach elementu.
Tego pola nie należy opisywać jako trwale stabilnego. Temperatura, obciążenia cykliczne, przeciążenie, obróbka skrawaniem i inne późniejsze operacje mogą je zmienić lub spowodować jego relaksację.
Co inżynierowie powinni wiedzieć o profilu zamiast pojedynczej wartości?

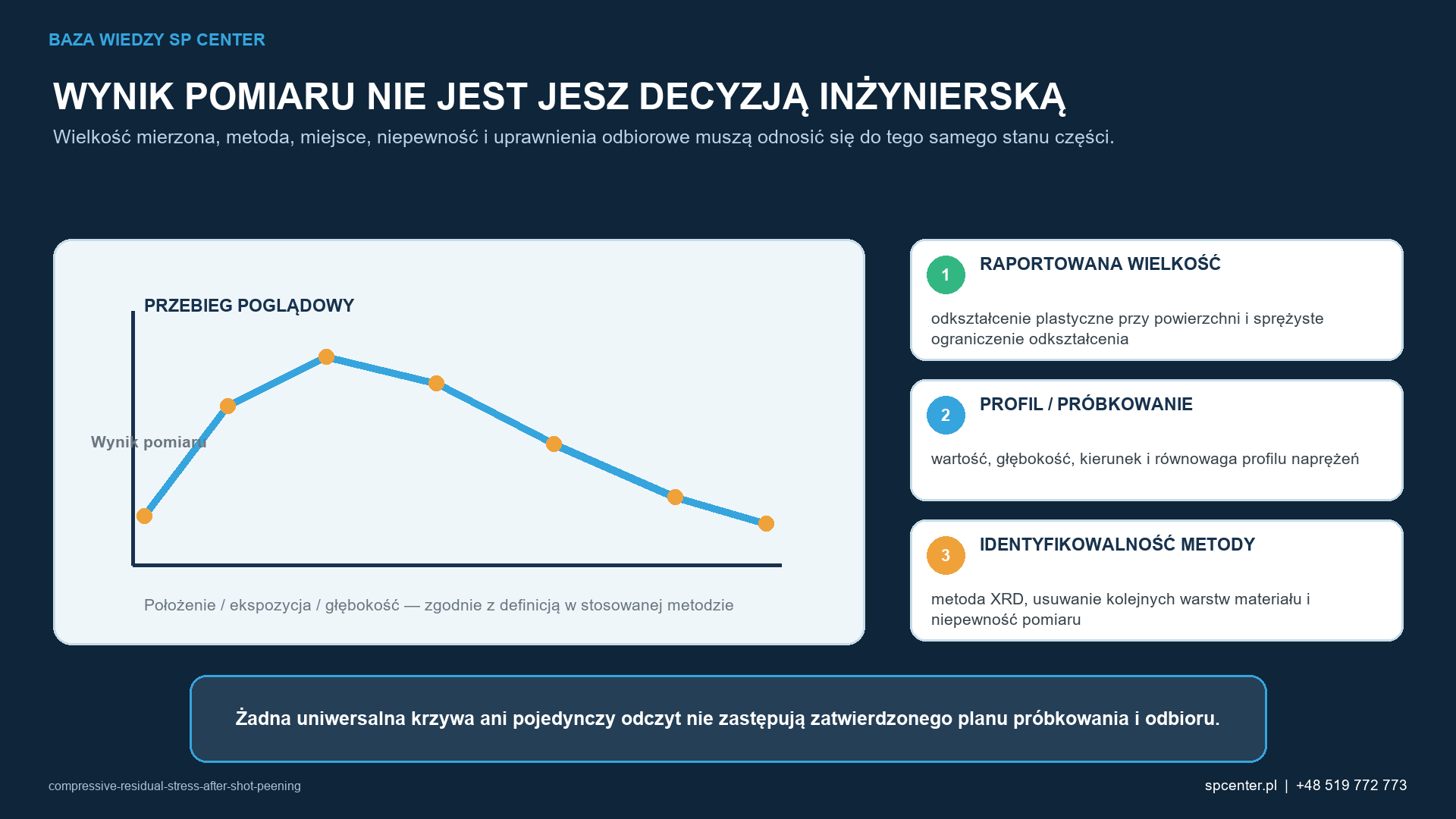

Rysunek 2. Ta sama wartość na powierzchni może współistnieć z różnymi profilami podpowierzchniowymi; bez określonego celu technicznego żaden profil nie jest automatycznie korzystniejszy.
| Parametr opisujący profil | Znaczenie inżynierskie |
|---|---|
| Naprężenia szczątkowe na powierzchni | Naprężenie oceniane na aktualnej powierzchni lub bardzo blisko niej przy użyciu wybranej metody. |
| Maksymalne ściskanie | Największa wartość naprężeń ściskających w zmierzonym profilu; może występować pod powierzchnią. |
| Głębokość warstwy ściskających naprężeń szczątkowych | Głębokość, na której oceniane naprężenie pozostaje ściskające zgodnie z podaną konwencją i metodą. |
| Kierunek i położenie | Naprężenia szczątkowe zależą od kierunku i cechy geometrycznej, dlatego orientacja i miejsce pomiaru mają znaczenie. |
Tabela 1. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 1. Wynik pomiaru naprężeń szczątkowych jest niepełny bez podania miejsca, kierunku, metody, odniesienia do głębokości i niepewności.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: określone miejsce i kierunek pomiaru, zakwalifikowana metoda XRD z nadzorowaniem profilowania w funkcji głębokości oraz korelacja ze stanem materiału, przebiegiem procesu i jednostką uprawnioną do akceptacji muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.
Dlaczego głębokość ma znaczenie — ale większa głębokość nie zawsze jest lepsza?
Użyteczny profil zależy od gradientu naprężeń, geometrii, przewidywanej strefy inicjacji pęknięć, materiału i warunków eksploatacji. Dwa elementy mogą mieć taką samą wartość na powierzchni, a mimo to zachowywać się inaczej z powodu różnych rozkładów podpowierzchniowych. Z kolei głębszy profil nie jest automatycznie optymalny, jeżeli uzyskano go kosztem integralności powierzchni, kontroli wymiarów lub zgodności z materiałem.
Jak mierzy się naprężenia szczątkowe metodą XRD?
Dyfrakcja rentgenowska (XRD) wyznacza sprężyste odkształcenie sieci krystalicznej na podstawie danych dyfrakcyjnych i przelicza je na naprężenie przy użyciu odpowiedniej metody analizy oraz stałych materiałowych. Konwencjonalna laboratoryjna metoda XRD służy przede wszystkim do badań warstwy przypowierzchniowej; efektywna głębokość pomiaru zależy od materiału, promieniowania, geometrii i metody.
Rysunek 3. Koncepcyjne profilowanie głębokości metodą XRD. Kolejne usuwanie warstw zmienia próbkę i może wymagać korekty uwzględniającej relaksację naprężeń.
UWAGA DOTYCZĄCA POMIARU A Wartość XRD na powierzchni nie stanowi pełnego profilu w głąb materiału. Do profilowania powszechnie stosuje się przyrostowe usuwanie materiału, przez co procedura jest częściowo niszcząca; korekty i raportowanie niepewności stanowią element interpretacji.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.
Co inżynierowie powinni wiedzieć o tym, że intensywność Almena nie jest naprężeniem szczątkowym?
| Ilość | Co wykazuje | Czego nie wykazuje |
|---|---|---|
| Intensywność Almena | Znormalizowana miara oddziaływania strumienia medium określona z użyciem wymaganej płytki, uchwytu, miernika i procedury. | Wartość naprężeń szczątkowych w części lub ich profil w funkcji głębokości. |
| Pokrycie powierzchni | Zakres śladów uderzeń na określonej powierzchni, ustalony zgodnie z obowiązującą metodą. | Intensywność kulowania lub poprawa trwałości zmęczeniowej. |
| Naprężenia szczątkowe mierzone metodą XRD | Składowa naprężenia wyznaczona dla określonego miejsca, kierunku, odniesienia względem głębokości i metody. | Automatyczna zgodność procesu lub trwałość części. |
Tabela 2. Kontrolowane porównanie na podstawie dostarczonej noty technicznej.
Tabela 2. Intensywność, pokrycie powierzchni i naprężenia szczątkowe są różnymi wielkościami weryfikowanymi w odmienny sposób.
Co może zmienić zachowany profil?
- Materiał, mikrostruktura, obróbka cieplna i wcześniejsze naprężenia szczątkowe.
- Rozmiar, kształt, twardość i stan medium.
- Prędkość uderzenia, kąt, ekspozycja i intensywność procesu.
- Geometria, grubość przekroju, dostęp i lokalne utwierdzenie.
- Szlifowanie, obróbka skrawaniem, przygotowanie pod powłokę lub inne późniejsze operacje.
- Ekspozycja cieplna, przeciążenie oraz relaksacja podczas eksploatacji cyklicznej.
Jak należy kwalifikować i określać wymagania dotyczące ściskających naprężeń szczątkowych po kulowaniu — ich mechanizmu, głębokości i znaczenia?

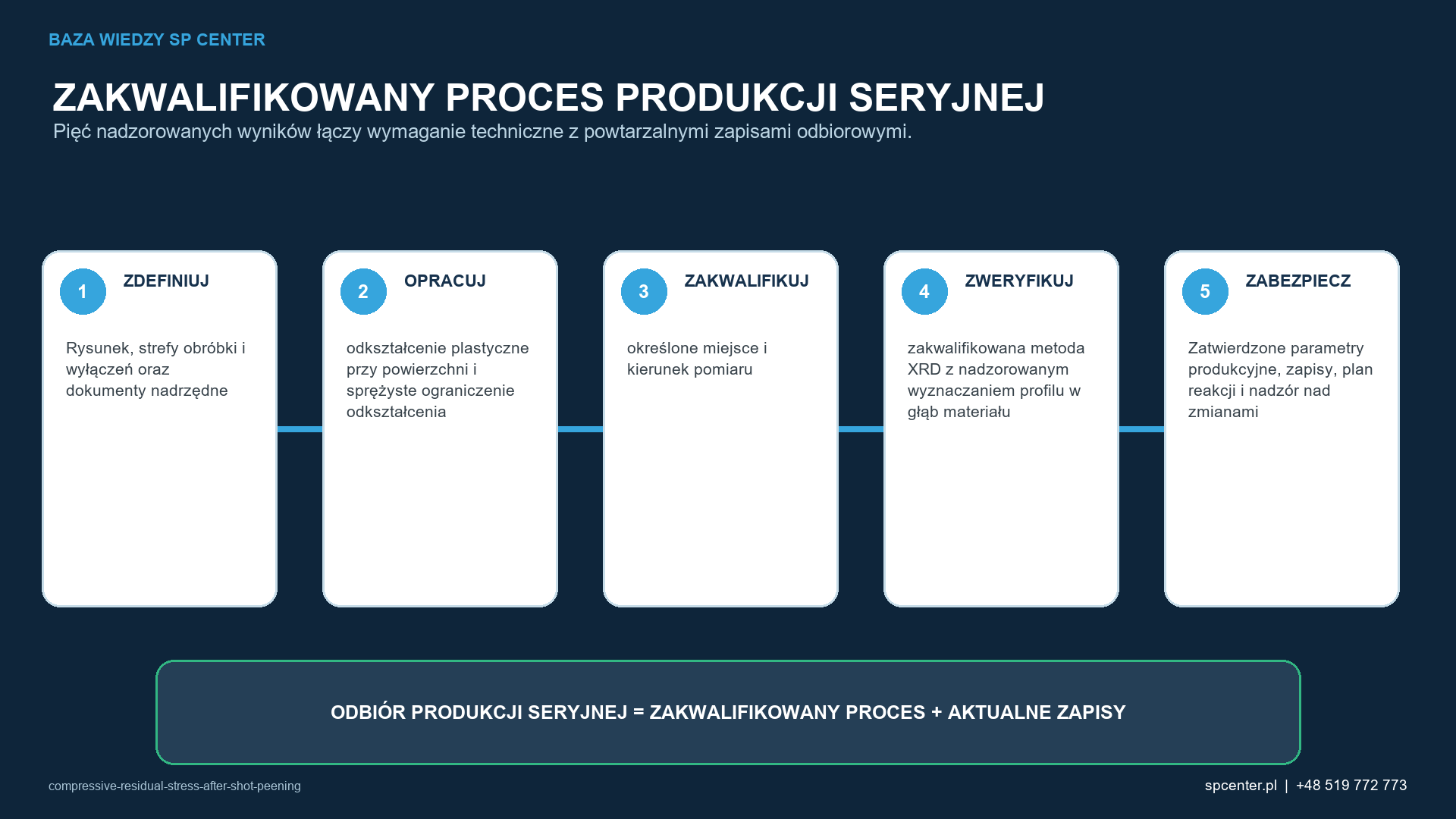

Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku ściskających naprężeń szczątkowych po kulowaniu, ich mechanizmu, głębokości i znaczenia, przegląd techniczny powinien obejmować przypowierzchniowe odkształcenie plastyczne i sprężyste ograniczenie odkształceń, wartość, głębokość, kierunek i równowagę rozkładu naprężeń, metodę dyfrakcji rentgenowskiej (XRD), usuwanie materiału oraz niepewność. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.

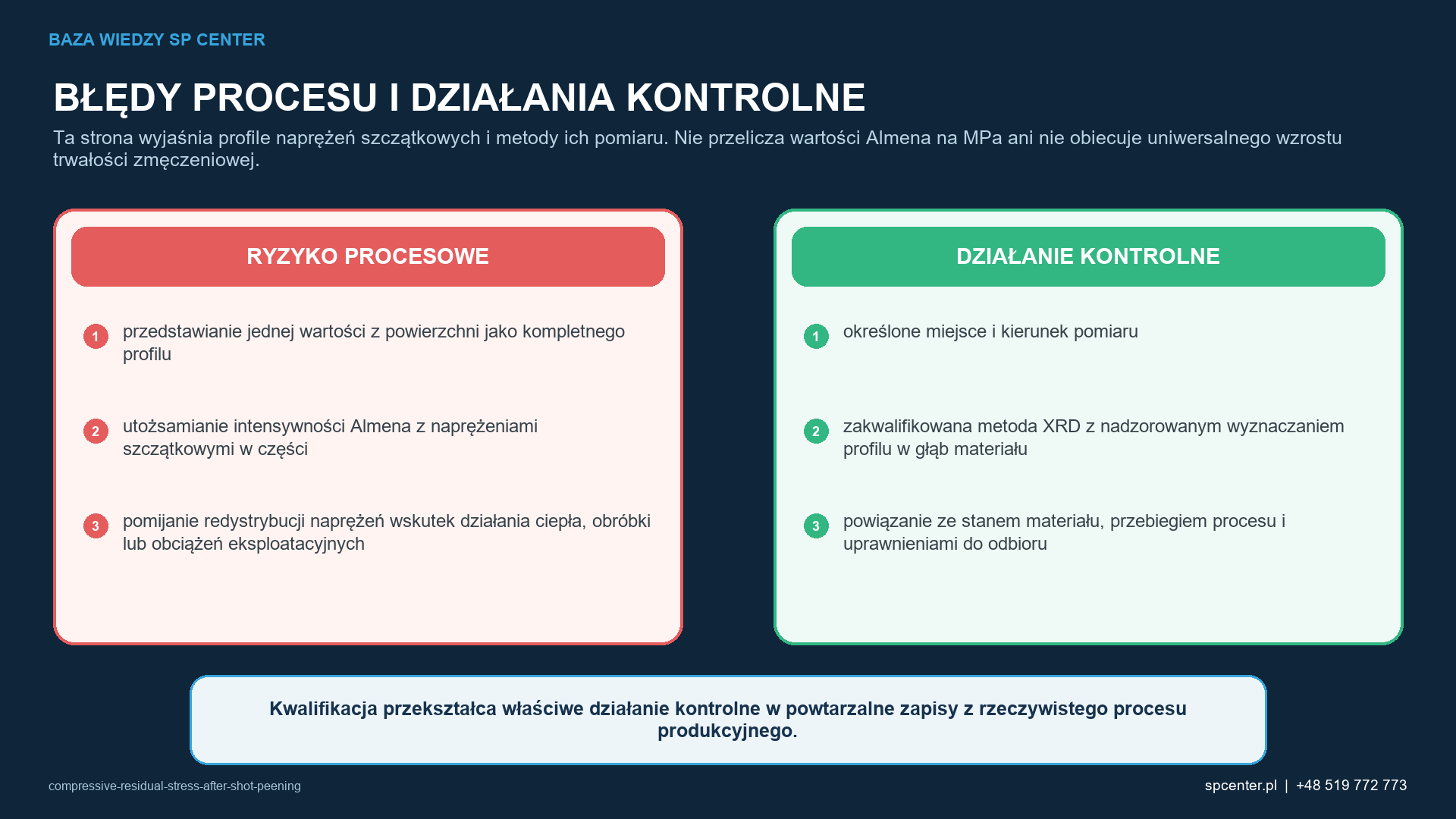

Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: przedstawianie pojedynczej wartości na powierzchni jako pełnego profilu, mylenie intensywności Almena z naprężeniami szczątkowymi w części oraz pomijanie redystrybucji naprężeń wskutek oddziaływania ciepła, obróbki skrawaniem lub obciążeń eksploatacyjnych. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do przypowierzchniowego odkształcenia plastycznego i ograniczenia sprężystego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat ściskających naprężeń szczątkowych po kulowaniu — mechanizmu ich powstawania, głębokości i znaczenia — wymagają sprostowania?
SPRAWDŹ „Maksymalne naprężenia ściskające zawsze występują na powierzchni”. Nie. Mogą występować pod powierzchnią.
SPRAWDŹ „Większe naprężenia ściskające są zawsze lepsze”. Nie. Znaczenie mają kształt profilu, stabilność, integralność powierzchni i wymagania zastosowania.
SPRAWDŹ „Głębsza warstwa ściskająca jest zawsze lepsza”. Nie. Musi odpowiadać celowi inżynieryjnemu i zakwalifikowanemu oknu procesu.
SPRAWDŹ „Badanie XRD jest całkowicie nieniszczące w przypadku profilu wgłębnego”. Pomiar powierzchniowy może być nieniszczący, lecz profilowanie z kolejnym usuwaniem warstw jest zazwyczaj badaniem częściowo niszczącym.
SPRAWDŹ „Intensywność Almena potwierdza profil naprężeń szczątkowych w części”. Nie. Służy do kontroli znormalizowanej odpowiedzi na działanie strumienia kulującego.
Często zadawane pytania o ściskające naprężenia szczątkowe po kulowaniu — mechanizm, głębokość i znaczenie
Czym są ściskające naprężenia szczątkowe po kulowaniu?
Kulowanie może wytworzyć pole ściskających naprężeń szczątkowych w pobliżu powierzchni. Wartość na powierzchni, maksimum podpowierzchniowe, głębokość, kierunek i stabilność należy interpretować jako profil, a nie jako jedną uniwersalną wartość opisującą właściwości użytkowe.
Czy kulowanie zawsze wytwarza ściskające naprężenia szczątkowe?
Kontrolowane kulowanie ma na celu wprowadzenie przypowierzchniowych ściskających naprężeń szczątkowych, lecz zachowany profil zależy od materiału, obróbki cieplnej, stanu powierzchni, geometrii, medium, intensywności, pokrycia i późniejszych operacji. Jeżeli sam profil stanowi kryterium odbioru, wymagane są wyniki badań części.
Czy na podstawie intensywności Almena można przewidzieć naprężenia szczątkowe w MPa?
Intensywności Almena nie można w sposób uniwersalny przeliczyć na wartość ani głębokość naprężeń szczątkowych. Intensywność Almena charakteryzuje reakcję znormalizowanej płytki, natomiast naprężenia szczątkowe mierzy się na rzeczywistym materiale i geometrii zatwierdzoną metodą, taką jak dyfrakcja rentgenowska.
Jakie zmienne wpływają na ściskające naprężenia szczątkowe po kulowaniu?
Ściskające naprężenia szczątkowe po kulowaniu zależą od odkształcenia plastycznego w pobliżu powierzchni i sprężystego ograniczenia, wartości, głębokości, kierunku i równowagi profilu naprężeń, metody XRD, usuwania materiału oraz niepewności. Nadzorowany proces produkcyjny musi także zapewniać kontrolę określonego miejsca i kierunku pomiaru, zakwalifikowanej metody XRD wraz z kontrolą profilowania w głąb oraz korelacji ze stanem materiału, przebiegiem procesu i jednostką odbiorową.
Czy prawidłowa intensywność Almena potwierdza dopuszczalność ściskających naprężeń szczątkowych po kulowaniu?
Prawidłowa intensywność Almena potwierdza jedynie znormalizowaną reakcję strumienia wymaganą przez przywołaną procedurę. Ten artykuł objaśnia profile naprężeń szczątkowych i wyniki pomiarów. Nie przelicza wartości Almena na MPa ani nie obiecuje uniwersalnego zwiększenia trwałości zmęczeniowej.
Co powinno zawierać zapytanie ofertowe (RFQ) dotyczące ściskających naprężeń szczątkowych po kulowaniu?
Prześlij nadzorowany rysunek wraz z oznaczeniem wydania, materiał i stan obróbki cieplnej, wymagane strefy obróbki i wyłączeń, obowiązujące specyfikacje, wymagania dotyczące intensywności i pokrycia, planowaną liczbę części, ograniczenia powierzchniowe i wymiarowe oraz wymagane zapisy.
Jakie normy mają zastosowanie do ściskających naprężeń szczątkowych po kulowaniu?
Dokumenty mające zastosowanie zależą od umowy i danego elementu. W niniejszym przewodniku sprawdzono dane wydawców, w tym AMS2430U, ARP7488, SAE J442_202602 i SAE J443_202512, jednak nadrzędne pozostają rewizje przywołane na rysunku oraz w wymaganiach klienta przekazanych w łańcuchu dostaw.
Czy SP Center może ocenić wymagania dotyczące ściskających naprężeń szczątkowych po kulowaniu?
Tak. SP Center może przeanalizować wykonalność, środki nadzoru nad procesem, próby, dokumentację kwalifikacyjną i wymagania produkcji seryjnej w zakresie potwierdzonych możliwości oraz posiadanych zatwierdzeń. Zadzwoń pod numer +48 519 772 773 lub wyślij nadzorowaną dokumentację na adres [email protected].
Jakie są najważniejsze wnioski?
- Naprężenia szczątkowe należy traktować jako kierunkowy profil w funkcji głębokości, a nie pojedynczą wartość nagłówkową.
- Naprężenia ściskające przedstawiać po stronie ujemnej, chyba że wyraźnie wskazano inną konwencję.
- Maksymalne ściskanie może występować pod powierzchnią, a wymagana głębokość zależy od zastosowania.
- Podczas kolejnych procesów lub eksploatacji może dochodzić do relaksacji naprężeń szczątkowych.
- Interpretacji muszą towarzyszyć informacje o metodzie, miejscu i kierunku pomiaru, etapach usuwania materiału, korektach i niepewności.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Czym jest kulowanie?
- Kulowanie a trwałość zmęczeniowa
- Pokrycie powierzchni w kulowaniu
- Krzywa nasycenia w procesie kulowania: jak wyznaczyć ją prawidłowo?
Które źródła techniczne stanowią podstawę tego poradnika?
1. SAE International, AMS2430U, Kulowanie (2018).
2. SAE International, ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania (2018).
3. SAE International, SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania.
4. SAE International, SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania.
6. NPL Measurement Good Practice Guide No. 52, Determination of Residual Stresses by X-ray Diffraction.
7. NPL Report MATC(MN)34, XRD Depth Profiling Using Successive Material Removal.
8. SAE J2441_202511, Kulowanie
9. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
