Entstehung des Felds verstehen, als richtungsabhängiges Tiefenprofil beschreiben und seinen Erhalt nach vollständiger Fertigungs- und betriebsnaher Beanspruchung validieren
Kontrolliertes Verfestigungsstrahlen kann durch örtliche plastische Dehnung und die elastische Behinderung durch das umgebende Material oberflächennahe Druckeigenspannungen erzeugen. Das Ergebnis ist keine einzelne allgemeingültige Kennzahl. Oberflächenwert, Maximum unterhalb der Oberfläche, Tiefe, Gradient, Richtung, Messort und Stabilität beschreiben unterschiedliche Merkmale des Profils. Ob dieses Profil vorteilhaft ist, hängt von Werkstoff, Geometrie, Oberflächenzustand, Fertigungsroute und Betriebsbeanspruchung ab.

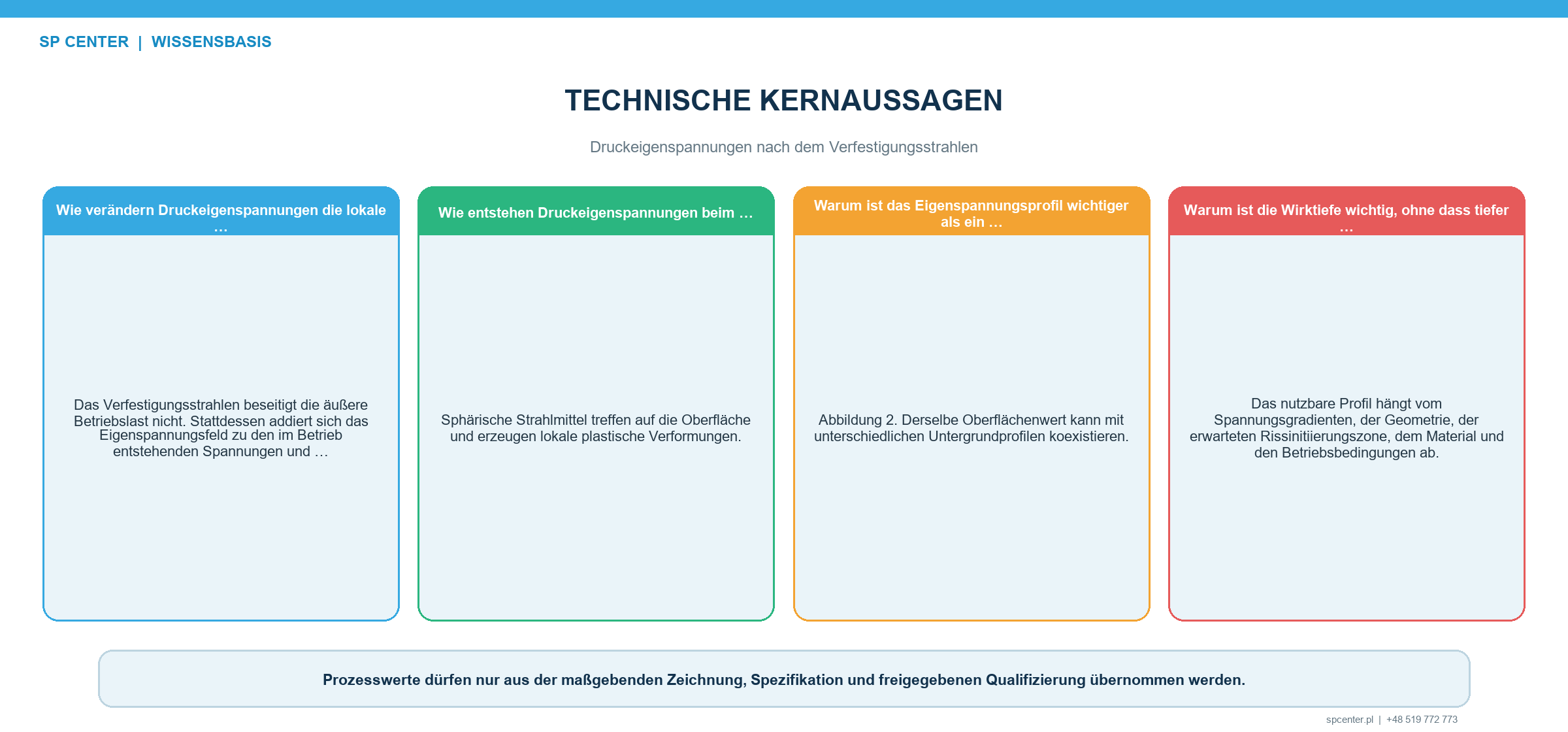

Wie entstehen Druckeigenspannungen beim Verfestigungsstrahlen?
Jeder kontrollierte Strahlmittelaufprall verformt einen kleinen Oberflächenbereich plastisch. Das darunter und daneben liegende Material reagiert überwiegend elastisch und behindert die bleibende Ausdehnung. Nach Ende der Aufprallbelastung bleibt die beeinflusste Randschicht gegenüber dem tieferen Werkstoff tendenziell unter Druck.
Eigenspannungen müssen sich im Bauteil innerlich ausgleichen. Eine oberflächennahe Druckzone wird daher durch ausgleichende Spannungen an anderer Stelle begleitet; die genaue Verteilung hängt von Geometrie, Wanddicke und Randbedingungen ab. Druckeigenspannungen dürfen deshalb nicht ohne Gesamtbauteil- und Tiefenkontext betrachtet werden.
Wie verändern Eigenspannungen die örtliche Beanspruchung?
Der Eigenspannungstensor überlagert sich mit Spannungen aus äußeren Lasten. In einer geeigneten Anwendung kann oberflächennahe Druckeigenspannung den Zuganteil der örtlichen Spannungsgeschichte an einer wahrscheinlichen oberflächlichen Rissausgangsstelle vermindern. Sie beseitigt weder die äußere Last noch jede Zugspannung und garantiert keine Rissfreiheit.
Ermüdungsrisse können unter Zug-, Scher- und Mischbeanspruchung entstehen und wachsen. Oberflächenfehler, Rauheit, Gefüge, Kerben, Reibkorrosion, Korrosion und Lastfolge bleiben relevant. Eine Lebensdaueranrechnung benötigt eine Validierung für Bauteil und maßgebenden Ausfallmechanismus.

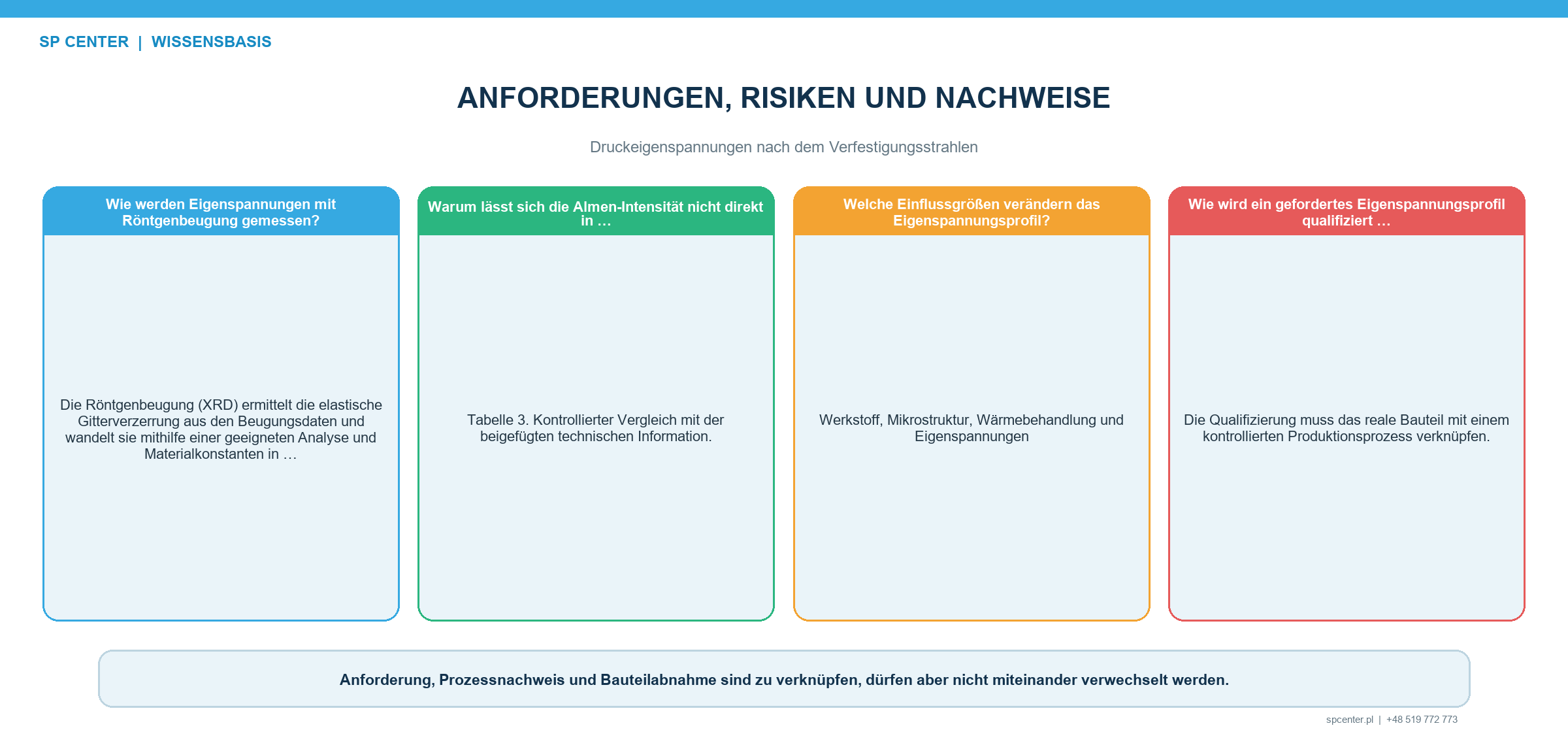

Warum ist ein Profil aussagekräftiger als ein Einzelwert?
| Profilmerkmal | Technische Bedeutung | Erforderliche Berichtsangabe |
|---|---|---|
| Oberflächennahe Eigenspannung | Richtungsabhängige Spannung im wirksam erfassten Volumen nahe der aktuellen Oberfläche | Messort, Richtung, Verfahren, Oberflächenzustand, Vorzeichenkonvention und Unsicherheit |
| Maximale Druckeigenspannung | Stärkster gemessener Druckwert im aufgelösten Profil; kann unterhalb der Oberfläche liegen | Wert, Tiefe, Richtung, Messpunktabstand und Unsicherheit |
| Tiefenlage des Druckmaximums | Position, an der das gemessene Profil seinen stärksten Druckwert erreicht | Bezugsoberfläche, Abtrags- oder Tiefenverfahren und Tiefenunsicherheit |
| Tiefe der Druckzone oder Nulldurchgang | Tiefe bis zum definierten Nulldurchgang oder einer anderen vorgegebenen Grenze des Druckspannungsfelds | Definition, Interpolationsregel, letzter Messpunkt und Korrekturgrundlage |
| Gradient und Profilform | Geschwindigkeit und Verlauf der Spannungsänderung mit der Tiefe einschließlich möglicher oberflächennaher Relaxation | Ausreichende Tiefenauflösung und vollständige Messkurve |
| Richtung und Messort | Eigenspannung kann anisotrop und stark merkmalsabhängig sein | Bauteilkoordinatensystem und zeichnungsbezogene Messposition |
| Verbliebenes Profil | Spannungszustand nach definierter thermischer, mechanischer oder fertigungstechnischer Beanspruchung | Genaue Beanspruchung, Prozessfolge und Vergleich auf derselben Messgrundlage |
Tabelle 1. Ein Eigenspannungsergebnis ist ohne Messort, Richtung, Tiefenbezug, Verfahren und Unsicherheit unvollständig.
Zwei Bauteile können ähnliche oberflächennahe Werte und unterschiedliche Maxima oder Wirktiefen aufweisen. Umgekehrt ist ein stärkerer Druckwert nicht automatisch vorzuziehen, wenn er mit Rauheit, Überwalzung, Kantenschaden, Verzug oder instabilem Werkstoffzustand verbunden ist.
Welche Einflussgrößen bestimmen das Profil?
| Einflussgröße | Mögliche Veränderung des Profils | Warum daraus keine allgemeingültige Einstellung folgt |
|---|---|---|
| Werkstoff und Gefüge | Fließverhalten, Verfestigung, Phase, Textur und Wärmebehandlung bestimmen plastische Dehnung und elastische Behinderung | Unterschiedliche Legierungen oder Zustände können bei gleicher Almen-Intensität verschieden reagieren |
| Eingangsoberfläche und vorhandene Eigenspannung | Schleifen, Zerspanen, Umformen, Wärmebehandlung und Schäden verändern Ausgangszustand und Rissausgangsstellen | Das gestrahlte Profil überlagert einen bauteilspezifischen Ausgangszustand |
| Strahlmittel | Werkstoff, Größe, Härte, Form und Betriebsgemisch verändern Impuls, Kontakt und Risiko von Oberflächenschäden | Größeres oder härteres Strahlmittel ist nicht automatisch besser |
| Strahl und Exposition | Geschwindigkeit/Energie, Winkel, Massenstrom, Zugang, Überlappung und Zeit beeinflussen die plastische Dehnungsverteilung | Druck oder Nennzykluszeit allein definieren kein Bauteilprofil |
| Geometrie und Querschnitt | Krümmung, Dicke, Kerbbehinderung, Kantennähe und Zugang verändern Aufprall und Spannungsumlagerung | Eine flache Probe kann Schaufelfuß, Bohrung, Zahn oder dünne Wand nicht abbilden |
| Nachfolgende Bearbeitung und Einsatz | Wärme, Überlast, zyklische Belastung und Werkstoffabtrag können Spannungen abbauen, umlagern oder entfernen | Das Profil direkt nach dem Strahlen entspricht nicht automatisch dem im Einsatz erhaltenen Profil |
Tabelle 2. Das Bauteilprofil entsteht aus dem Zusammenwirken von Werkstoff, Eingangszustand, Strahlmittel, Strahl, Exposition, Geometrie und späterer Bearbeitung.
Für eine Werkstoffgruppe gibt es nicht eine beste Strahlmittelgröße, einen besten Druck, eine beste Intensität oder einen besten Bedeckungsgrad. Zu qualifizieren ist ein Prozessfenster für das konkrete Bauteil und die maßgebende Forderung. Ist das Profil selbst Abnahmemerkmal, werden Messort, Richtungen, Tiefenbereich und Vergleichslogik vor dem Versuch festgelegt.
Wie werden Eigenspannungen gemessen?
Röntgendiffraktometrie wird häufig zur richtungsabhängigen oberflächennahen Eigenspannungsmessung an kristallinen Werkstoffen eingesetzt. Ein Tiefenprofil erfordert oft wiederholte Messungen nach kontrolliertem Schichtabtrag, ist damit örtlich zerstörend und kann eine Korrektur der Spannungsumlagerung benötigen. Für andere Tiefen, Geometrien oder Werkstoffe können andere Verfahren geeignet sein.
Jeder Wert benötigt Verfahrenskontext: Werkstoffphase, Reflex, Koordinatensystem, Messort, Richtung, wirksames Messvolumen, Elastizitätskonstanten, Ausrichtung, Fitqualität, Unsicherheit und Abtragshistorie. Der Leitfaden zur XRD-Eigenspannungsmessung beschreibt diese Punkte ausführlich.

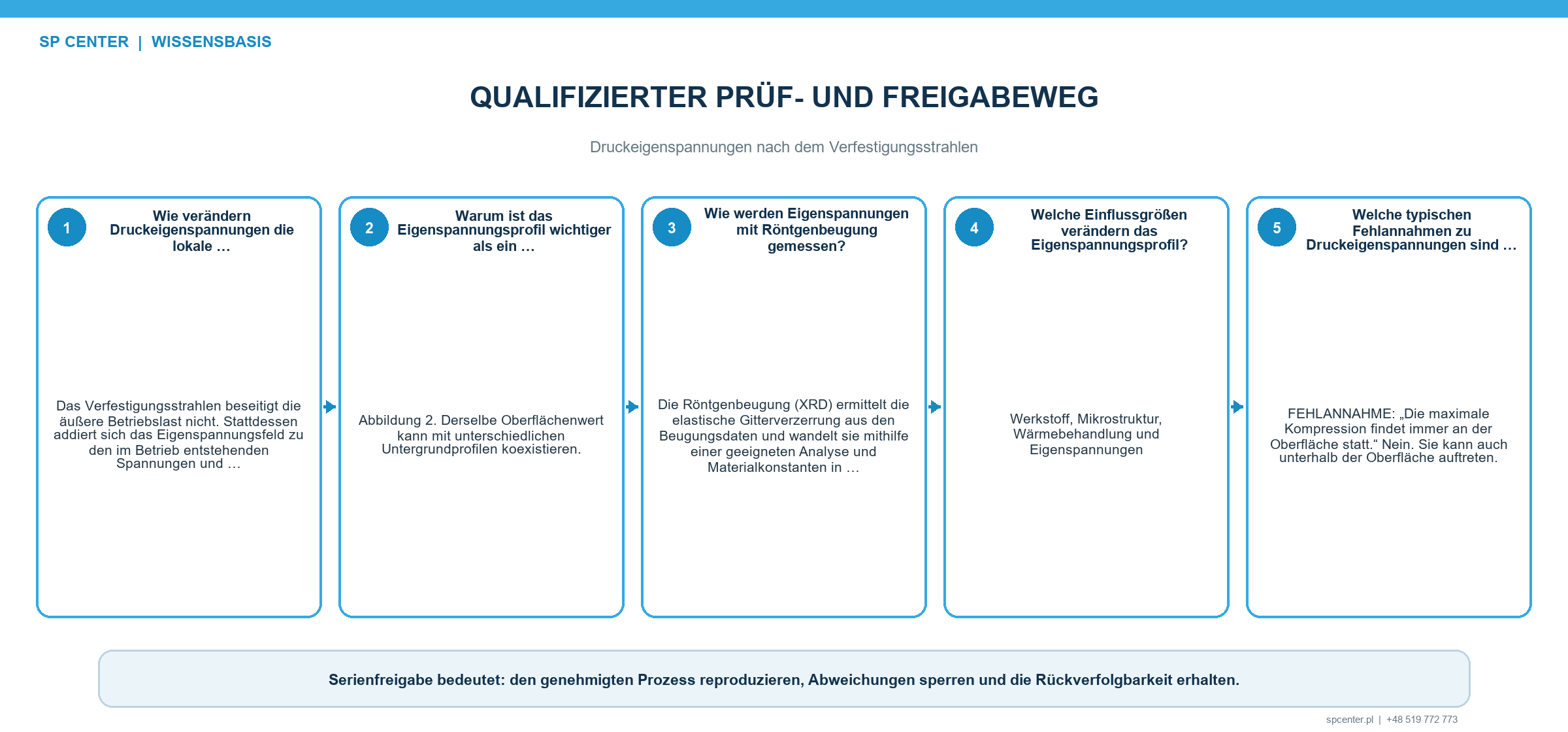

Warum kann sich das Profil nach dem Strahlen verändern?
Eigenspannung ist nicht dauerhaft unveränderlich. Wärme kann Relaxation fördern; zyklische Belastung, Haltezeiten und Überlast können das Feld umlagern; bei hoher Temperatur kann Kriechen relevant sein; und Schleifen, Polieren, Zerspanen oder chemischer Abtrag können einen Teil der beeinflussten Randschicht entfernen. Beschichtungs- und Wärmebehandlungsfolgen können weitere thermische oder mechanische Änderungen verursachen.
Hängt eine Einsatz- oder Lebensdaueraussage von verbleibender Druckeigenspannung ab, wird das Profil nach vollständiger Fertigungsroute und repräsentativer thermomechanischer Beanspruchung bewertet. Ein direkt nach dem Strahlen bei Raumtemperatur gemessenes Profil darf nicht automatisch auf spätere Fertigung oder Betrieb übertragen werden.
Welcher Nachweis gehört zu welcher Entscheidung?
| Nachweis | Was damit belegt wird | Was damit allein nicht belegt wird |
|---|---|---|
| Almen-Intensität | Standardisierte Reaktion des Strahls unter den herangezogenen Hilfsmitteln und Verfahren | Größe, Richtung oder Tiefe der Eigenspannung im Bauteil |
| Bedeckungsgrad | Ausmaß der akzeptierten Bedeckung mit Aufpralleindrücken auf der vorgeschriebenen Oberfläche | Strahlintensität, Profiltiefe oder Ermüdungsverhalten |
| Oberflächen- und Maßabnahme | Bauteil erfüllt geforderte Zustands-, Rauheits-, Kanten-, Sauberkeits- und Maßgrenzen | Vollständiges Eigenspannungsfeld |
| XRD oder andere qualifizierte Spannungsmessung | Richtungs- und ortsbezogene Eigenspannung mit dem angegebenen Verfahren | Automatische Prozesskonformität oder höhere Lebensdauer |
| Repräsentative Ermüdungs-/SCC-Validierung | Definierter Werkstoff, Geometrie, Prozess und Einsatzversuch stützen eine Anwendungsaussage | Übertragung auf andere Route oder Nachweis jeder einzelnen Produktionsausführung |
Tabelle 3. Intensität, Bedeckungsgrad, Bauteilabnahme, Eigenspannung und Ermüdungsnachweis ergänzen sich, sind jedoch nicht austauschbar.
Wie wird eine Eigenspannungsforderung spezifiziert?
Anzugeben sind Bauteil und Zeichnungsrevision, Werkstoff und Wärmebehandlung, vollständiger Fertigungszustand, Behandlungsfläche, maßgebende Unterlage und Zweck der Messung. Festzulegen sind Koordinatensystem, Messorte und -richtungen, Oberflächenwert oder Tiefenprofil, Maximaltiefe, Tiefenschritte, Vorzeichenkonvention, Verfahren, Unsicherheitserwartung und Abnahmebefugnis.
Eine einzelne Forderung wie „Mindestdruckeigenspannung“ ohne Messort, Richtung und Tiefe ist zu vermeiden. Es muss klar sein, ob die Forderung direkt nach dem Strahlen, nach Endbearbeitung, nach thermischer Beanspruchung oder nach repräsentativer Belastung gilt. Ist eine Probe zulässig, wird ihre Repräsentativität für das reale Bauteil nachgewiesen.
Welche Aufzeichnungen stützen ein qualifiziertes Profil?
- Bauteil-/Probenidentität, Legierung, Wärmebehandlung, Eingangsoberfläche und gegebenenfalls ursprünglicher Eigenspannungszustand.
- Qualifizierte Strahlmittel-, Intensitäts-, Bedeckungsgrad-, Vorrichtungs-, Bewegungs-, Maskierungs- und Prozessfensterdaten.
- Genaue Messstelle, Richtung, Koordinatensystem und Oberflächenzustand.
- Messverfahren, Rohdatenqualität, Unsicherheit sowie Verlauf von Schichtabtrag und Korrektur.
- Oberflächen-, Maß- und Fehlerabnahme für denselben Fertigungszustand.
- Thermische, mechanische oder betriebsnahe Beanspruchung vor der Messung des verbliebenen Profils.
- Freigegebener Vergleich, Abnahmeentscheidung, Abweichungen und Chargenrückverfolgbarkeit.
Was sind Druckeigenspannungen nach dem Verfestigungsstrahlen?
Es sind intern ausgeglichene Spannungen, die verbleiben, wenn örtliche aufprallbedingte plastische Dehnung durch das umgebende Material behindert wird. Nahe der behandelten Oberfläche entsteht häufig eine Druckzone; ausgleichende Spannungen liegen an anderer Stelle im Bauteil.
Liegt die maximale Druckeigenspannung immer an der Oberfläche?
Nein. Der stärkste gemessene Druckwert kann unterhalb der Oberfläche auftreten. Oberflächenwert, Tiefenlage des Maximums und Nulldurchgang sind unterschiedliche Profilmerkmale.
Ist ein tieferes Druckeigenspannungsprofil immer besser?
Nein. Das geeignete Profil hängt von Werkstoff, Geometrie, erwartetem Rissausgang, Lastkollektiv, Oberflächenintegrität und Stabilität ab. Größere Tiefe auf Kosten von Schäden, Rauheit oder Verzug kann unzulässig sein.
Lässt sich die Almen-Intensität in Eigenspannung in MPa umrechnen?
Es gibt keine allgemeingültige Umrechnung. Die Almen-Intensität kennzeichnet eine standardisierte Prüfstreifenreaktion; die Bauteileigenspannung hängt von Werkstoff, Geometrie, Oberfläche, Strahlmittel, Zugang, Exposition und Messverfahren ab.
Belegt 100 % Bedeckungsgrad das geforderte Eigenspannungsprofil?
Nein. Der Bedeckungsgrad zeigt die Bedeckung der vorgeschriebenen Oberfläche mit Aufpralleindrücken nach dem freigegebenen Verfahren. Größe, Richtung und Tiefe der Eigenspannung werden damit nicht quantifiziert.
Können sich Eigenspannungen nach dem Verfestigungsstrahlen abbauen?
Ja. Wärme, zyklische Belastung, Überlast, Kriechen oder Haltezeiten, Zerspanung und andere spätere Arbeitsgänge können das Profil abbauen, umlagern oder teilweise entfernen. Die Stabilität muss zur Fertigungsroute und Leistungsaussage passen.
Garantieren Druckeigenspannungen eine höhere Ermüdungslebensdauer?
Nein. Sie können die örtliche Beanspruchung in einer validierten Anwendung günstig verändern. Ermüdung hängt jedoch auch von Oberflächenfehlern, Rauheit, Geometrie, Werkstoff, Mittelspannung, Lastkollektiv, Umgebung und Profilstabilität ab.
Müssen Eigenspannungen an jedem Produktionsteil gemessen werden?
Nicht allgemeingültig. Ob XRD für Qualifizierung oder Freigabe gefordert ist und in welcher Häufigkeit, bestimmen Zeichnung, Spezifikation, Prozessplan und Kundenvorgaben. Die Messung ersetzt nicht routinemäßig Strahl- und Bedeckungsgradkontrollen.
Die wichtigsten Punkte
- Verfestigungsstrahlen erzeugt durch plastische Dehnung und elastische Behinderung ein innerlich ausgeglichenes Eigenspannungsfeld.
- Das Feld anhand von Oberflächenwert, Maximum, Tiefe, Gradient, Richtung und Messort beschreiben.
- Das Druckmaximum kann unterhalb der Oberfläche liegen; tiefer oder stärker ist nicht automatisch besser.
- Almen-Intensität und Bedeckungsgrad quantifizieren keine Bauteileigenspannung.
- Wärme, Belastung und Werkstoffabtrag können das Profil abbauen, umlagern oder entfernen.
- Eine Ermüdungs- oder Einsatzanrechnung erfordert repräsentative Validierung des erhaltenen Endzustands.
Weiterführende Leitfäden von SP Center
- XRD-Eigenspannungsmessung nach dem Verfestigungsstrahlen
- Eigenspannungstiefenprofil nach dem Verfestigungsstrahlen
- Wie Verfestigungsstrahlen die Ermüdungslebensdauer beeinflusst
- Prozessfenster beim Verfestigungsstrahlen
Technische Quellen
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE AMS2430U: Shot Peening, revised April 2018
5. Analytical and experimental study of residual-stress profiles in shot-peened steels, 2024
Hinweis zu Normen: Es gelten vollständige Zeichnung, Kundenvorgaben und herangezogene Spezifikationsrevisionen. Diese Quellen legen weder ein allgemeingültiges Eigenspannungsprofil noch einen Ermüdungsfaktor oder eine Produktionsmesshäufigkeit fest.
Autor: Paweł Kmieć
Besprechen Sie eine Eigenspannungsforderung für kontrolliertes Verfestigungsstrahlen: +48 519 772 773 | [email protected]
