Pochopte, ako sa pole formuje, opíšte ho ako smerový hĺbkový profil a overte, koľko z neho zostáva po dokončení výrobnej a servisného postupu.
Riadené guľôčkovanie môže vytvoriť blízkopovrchové pole tlakového zvyškového napätia prostredníctvom lokalizovaného plastického napätia obmedzeného okolitým materiálom. Výsledkom nie je jedno univerzálne číslo. Povrchové napätie, podpovrchové maximum, hĺbka, gradient, smer, umiestnenie a stabilita opisujú rôzne aspekty profilu. Či je tento profil prospešný, závisí od skutočného materiálu, geometrie, stavu povrchu, výrobného postupu a servisného zaťaženia.
Ako guľôčkovanie vytvára tlakové zvyškové napätie?
Každý riadený náraz média plasticky deformuje malú oblasť povrchu. Materiál pod touto oblasťou a okolo nej reaguje prevažne elasticky a obmedzuje trvalé roztiahnutie. Po pominutí nárazového zaťaženia má obmedzená vrstva tendenciu zostať v tlaku vzhľadom na podkladový materiál.
Zvyškové napätie musí byť vnútorne vyvážené v celom komponente. Tlaková oblasť blízko povrchu je sprevádzaná vyrovnávacími napätiami inde; presné rozloženie závisí od geometrie, hrúbky prierezu a okrajových podmienok. Preto je nepresné diskutovať o kompresii bez celého kontextu komponentu a hĺbky.
Ako mení zvyškové napätie lokálne zaťaženie?
Tenzor zvyškového napätia sa kombinuje s napätím generovaným vonkajším zaťažením. Pri vhodnej aplikácii môže kompresia v blízkosti povrchu znížiť ťahovú časť lokálnej histórie napätia v pravdepodobnom mieste vzniku povrchovej trhliny. Neodstraňuje vonkajšie zaťaženie, neeliminuje všetky ťahové napätia ani nezaručuje, že sa nemôže iniciovať žiadna trhlina.
Iniciácia a rast únavy môže zahŕňať mechanizmy ťahu, šmyku a zmiešaného režimu. Povrchové defekty, drsnosť, mikroštruktúra, vruby, trenie, korózia a postupnosť zaťaženia sú stále dôležité. Akýkoľvek kredit za trvanlivosť musí byť overený pre príslušný komponent a mechanizmus poruchy.

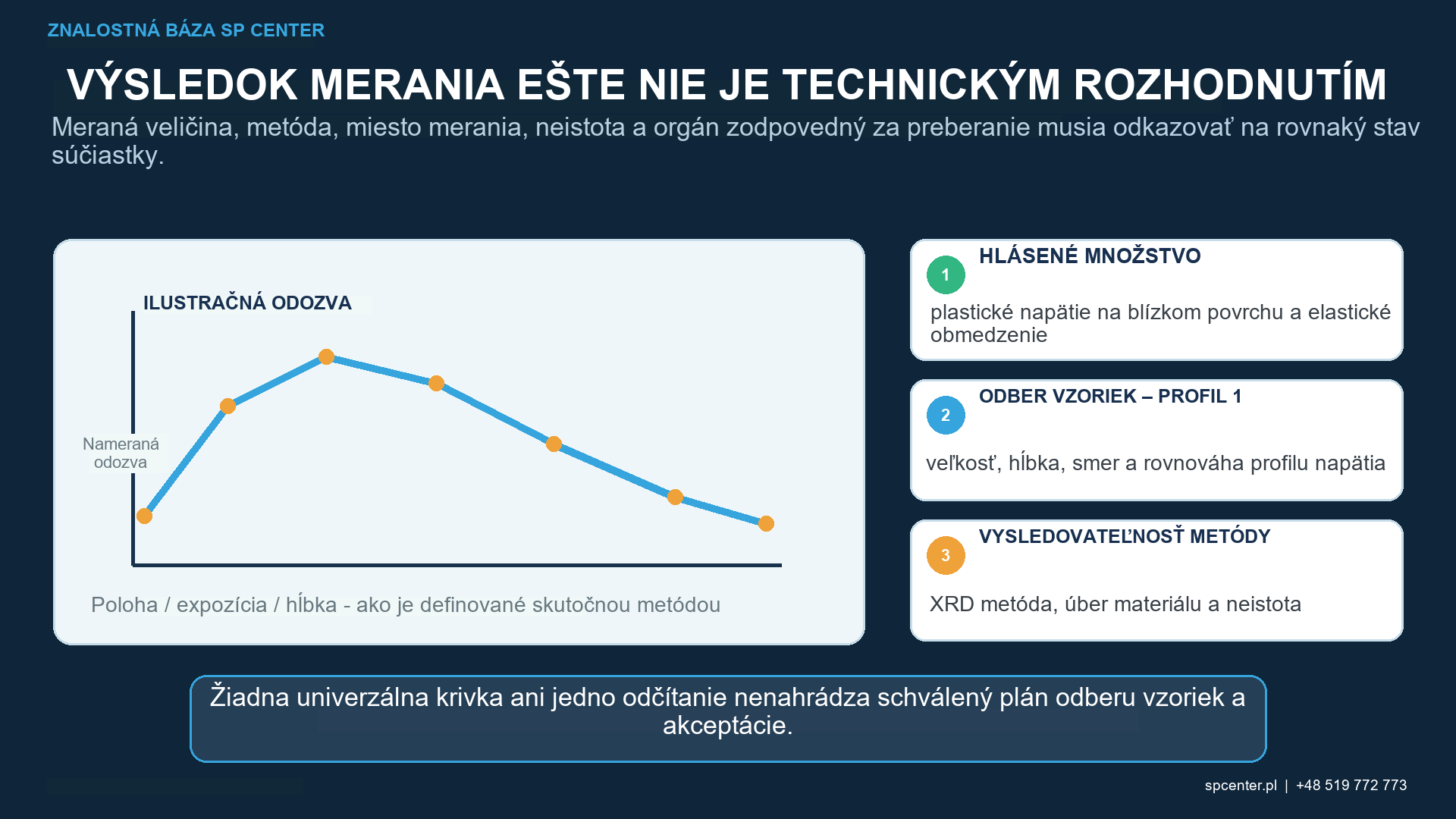

Prečo je profil užitočnejší ako jedna hodnota?
| Deskriptor profilu | Technický význam | Potreba hlásenia |
|---|---|---|
| Povrchové alebo blízkopovrchové napätie | Napätie špecifické pre daný smer vyhodnotené v efektívnom vzorkovanom objeme v blízkosti aktuálneho povrchu | Poloha, smer, metóda, stav povrchu, konvencia znamienka a neistota |
| Maximálne tlakové napätie | Najvyššia nameraná hodnota tlakového napätia v rozlíšenom profile; môže sa nachádzať pod povrchom | Hodnota, hĺbka, smer, rozstup meraní a neistota |
| Hĺbka maximálnej kompresie | Poloha, v ktorej meraný profil dosahuje najvyššiu hodnotu tlakového napätia | Referenčný povrch, metóda odstraňovania vrstiev alebo hĺbky a neistota hĺbky |
| Hĺbka kompresnej zóny alebo kríženia | Hĺbka k definovanému nulovému kríženiu alebo inej vyvolanej hranici kompresného poľa | Definícia, interpolačné pravidlo, posledný meraný bod a korekčný základ |
| Gradient a tvar profilu | Rýchlosť a vzorec zmeny napätia s hĺbkou vrátane možnej relaxácie v blízkosti povrchu | Dostatočné rozlíšenie hĺbky a úplné vynesené údaje |
| Smer a umiestnenie | Zvyškové napätie môže byť anizotropné a silne závislé od prvku | Súradnicový systém komponentu a poloha merania prepojená s výkresom |
| Zachovaný profil | Stav napätia po definovanom tepelnom, mechanickom alebo výrobnom vystavení | Presné vystavenie, postupnosť a porovnanie s rovnakým základom merania |
Tabuľka 1. Výsledok zvyškového napätia je neúplný bez jeho umiestnenia, smeru, hĺbkového základu, metódy a neistoty.
Dva komponenty môžu mať podobné hodnoty blízko povrchu a rôzne maximá pod povrchom alebo ovplyvnené hĺbky. Naopak, číslo stlačenia nie je automaticky výhodnejšie, ak je spojené s drsnosťou, záhybmi, poškodením hrán, deformáciou alebo nestabilným stavom materiálu.
Čo riadi profil?
| Vplyv | Ako to môže zmeniť profil | Prečo neexistuje žiadne univerzálne nastavenie |
|---|---|---|
| Materiál a mikroštruktúra | Odozva na klz, spevnenie, fáza, textúra a stav tepelného spracovania určujú plastické napätie a elastické obmedzenie | Rôzne zliatiny alebo stavy materiálu môžu pri rovnakej Almenovej intenzite reagovať odlišne |
| Vstupné povrchové a predchádzajúce napätie | Brúsenie, obrábanie, tvárnenie, tepelné spracovanie a poškodenie menia počiatočný stav a miesta vzniku trhlín | Profil po guľôčkovaní sa prekrýva s východiskovým profilom špecifickým pre danú súčiastku |
| Médium | Zmena materiálu, veľkosti, tvrdosti, tvaru a prevádzkovej zmesi ovplyvňuje hybnosť, riziko kontaktu a poškodenia povrchu | Väčšie alebo tvrdšie médiá nie sú automaticky lepšie |
| Prúd a expozícia | Rýchlosť/energia, uhol, hmotnostný tok, prístup, prekrytie a vplyv času na rozloženie plastickej deformácie | Samotný tlak alebo nominálny čas cyklu nedefinuje profil komponentu |
| Geometria a prierez | Zakrivenie, hrúbka, obmedzenie zárezu, blízkosť hrany a prístup menia náraz a prerozdelenie napätia | Plochý úlomok nemusí predstavovať koreň, otvor, zub alebo tenkú stenu |
| Následná a prevádzková expozícia | Teplo, preťaženie, cyklické zaťaženie a odoberanie materiálu môžu uvoľniť, prerozdeliť alebo odstrániť napätie. | Profil bezprostredne po guľôčkovaní nemusí byť profilom, ktorý sa zachová v prevádzke |
Tabuľka 2. Profil komponentu je spriahnutým výsledkom materiálu, vstupného stavu, média, prúdu, expozície, geometrie a neskoršieho spracovania.
Nevyberajte jednu „najlepšiu“ veľkosť brokov, tlak, intenzitu ani pokrytie pre celú skupinu zliatin. Kvalifikujte procesné okno pre konkrétnu súčiastku a riadiacu požiadavku. Ak je samotný profil akceptačným znakom, pred skúškou určte miesto merania, smery, rozsah hĺbky a logiku porovnania.
Ako sa merajú zvyškové napätia?
Röntgenová difrakcia sa široko používa na meranie zvyškového napätia v blízkosti povrchu v kryštalických materiáloch v špecifickom smere. Profil hĺbky si bežne vyžaduje opakované meranie po kontrolovanom odstránení vrstvy, čo robí postup lokálne deštruktívnym a potenciálne vyžaduje korekciu redistribúcie. Pre rôzne hĺbky, geometrie alebo materiály môžu byť vhodné aj iné metódy.
Každá hodnota potrebuje kontext metódy: fáza materiálu, odraz, súradnicový systém, umiestnenie, smer, efektívny odber vzoriek, elastické konštanty, zarovnanie, kvalita prispôsobenia, neistota a akákoľvek história odstránenia. Špecializovaný Sprievodca meraním XRD tieto kontroly podrobne vysvetľuje.
Prečo sa profil môže zmeniť po guľôčkovaní?
Zvyškové napätia nie sú trvalo nemenné. Ohrev môže podporovať relaxáciu; cyklické zaťaženie, zaťaženie s výdržou a preťaženie môžu pole napätia prerozdeliť; pri zvýšenej teplote môže pôsobiť tečenie; a brúsenie, leštenie, obrábanie alebo chemický úber môžu odstrániť časť ovplyvnenej vrstvy. Poradie povlakovania a tepelného spracovania môže priniesť ďalšie tepelné alebo mechanické zmeny.
Ak tvrdenie o prevádzkových vlastnostiach alebo životnosti závisí od zachovania tlakových zvyškových napätí, vyhodnoťte profil po úplnom výrobnom postupe a reprezentatívnej tepelno-mechanickej expozícii. Profil nameraný pri izbovej teplote bezprostredne po guľôčkovaní nemožno automaticky preniesť na stav po následnom spracovaní alebo prevádzke.

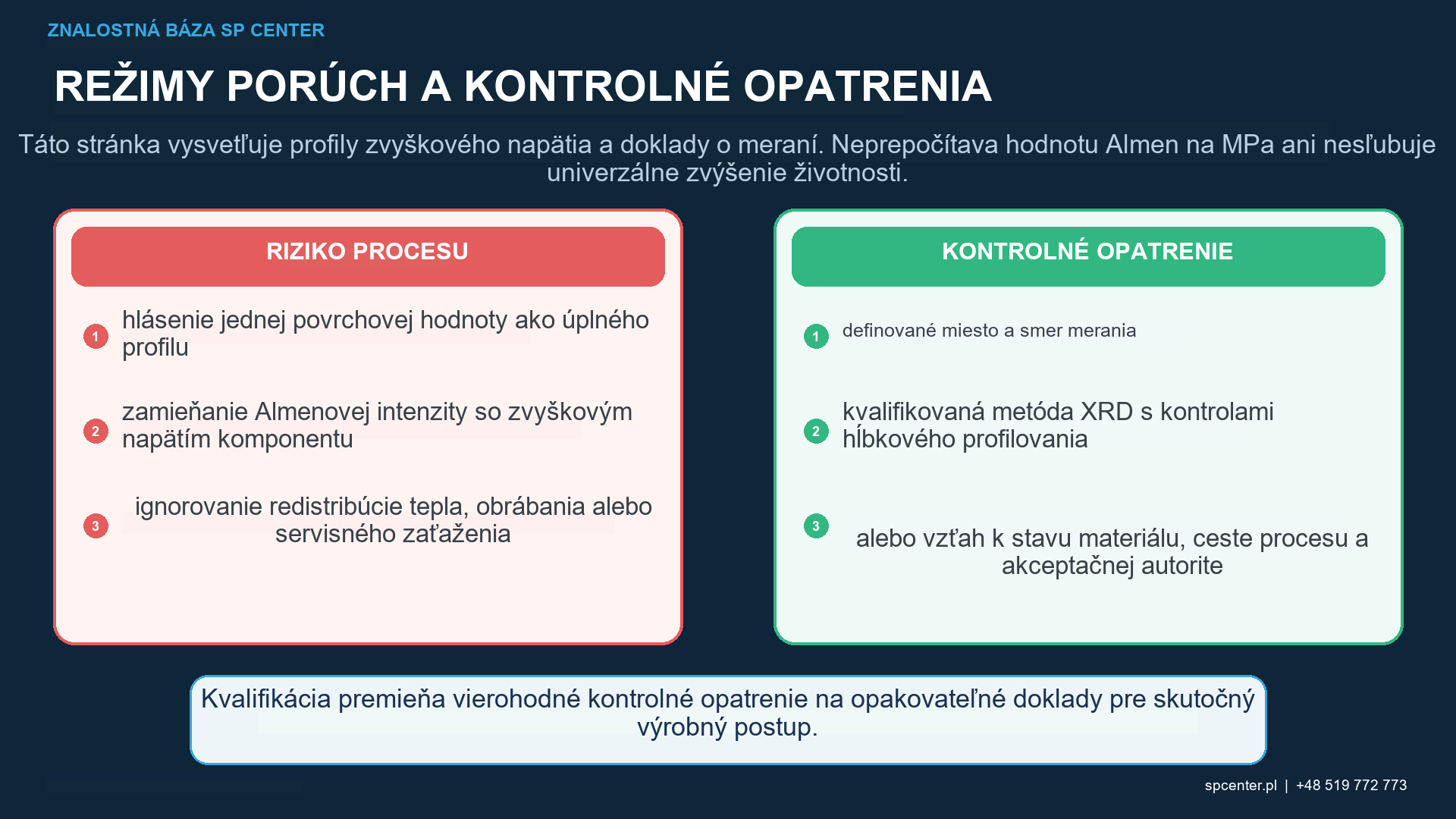

Ktorý doklad patrí ku ktorému rozhodnutiu?
| Doklad | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Almenova intenzita | Štandardizovaná odozva prúdu média pri guľôčkovaní pri použití predpísaných nástrojov a postupu | Veľkosť, smer alebo hĺbka zvyškového napätia v súčiastke |
| Pokrytie | Rozsah akceptovaného pokrytia vtlačením na špecifikovanom povrchu | Intenzita guľôčkovania, hĺbka profilu alebo únavové vlastnosti |
| Akceptácia povrchu a rozmerov | Súčiastka spĺňa požadované podmienky, drsnosť, okraj, čistotu a rozmerové limity | Kompletné pole zvyškového napätia |
| XRD alebo iné kvalifikované meranie napätia | Výsledok zvyškového napätia špecifického pre smer a miesto podľa uvedenej metódy | Automatická zhoda výroby alebo zlepšenie životnosti |
| Reprezentatívna validácia únavy/SCC | Definovaná simulácia materiálu, geometrie, procesu a prevádzky podporuje aplikáciu nárok | Prenos na inú postup alebo dôkaz, že každý výrobný cyklus bol kontrolovaný |
Tabuľka 3. Intenzita, pokrytie, akceptácia komponentu, zvyškové napätie a doklad o únave sú doplnkové, ale nie zameniteľné.
Ako by sa mala špecifikovať požiadavka na zvyškové napätie?

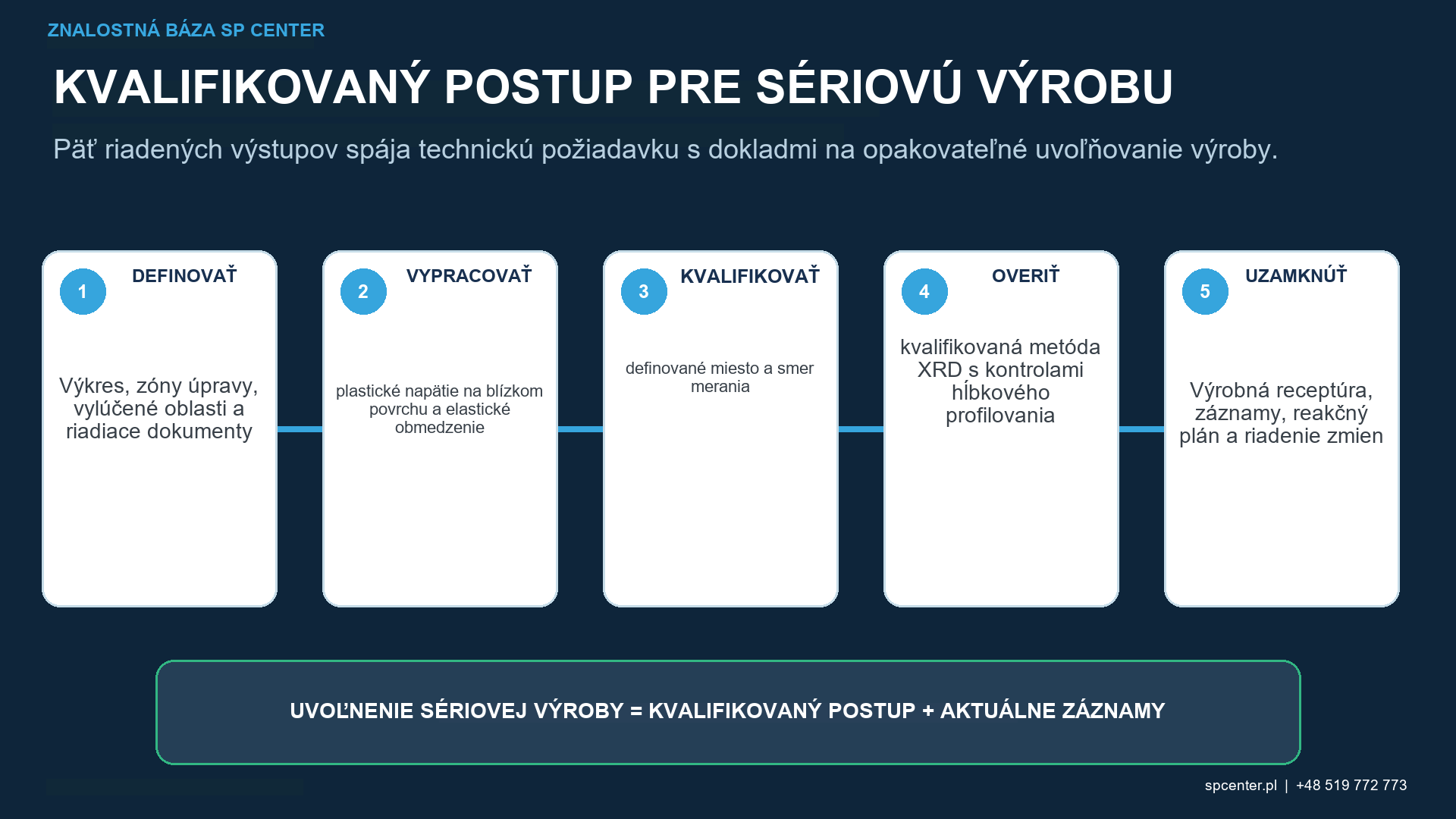

Uveďte komponent a revíziu výkresu, materiál a tepelné spracovanie, kompletný výrobný stav, oblasť spracovania, riadiaci dokument a účel merania. Definujte súradnicový systém, miesta a smery merania, profil povrchu alebo hĺbky, maximálnu hĺbku, hĺbkové prírastky, konvenciu znamienok, metódu, očakávania neistoty a akceptačnú autoritu.
Vyhnite sa jedinej požiadavke typu „minimálne tlakové napätie“ bez určenia miesta, smeru a hĺbky. Stanovte, či požiadavka platí bezprostredne po guľôčkovaní, po dokončovaní, po tepelnej expozícii alebo po reprezentatívnom zaťažovaní. Ak je prípustné skúšobné teleso, musí byť doložený jeho vzťah ku skutočnej súčiastke.
Aké záznamy podporujú kvalifikovaný profil?
- Identita dielu/kupónu, zliatina, tepelné spracovanie, vstupný povrch a predchádzajúci stav zvyškového napätia, ak je to relevantné.
- Záznamy o kvalifikovanom médiu, intenzite, pokrytí, upínaní, pohybe, maskovaní a procesnom okne.
- Presné umiestnenie merania, smer, súradnicový systém a stav povrchu.
- Metóda merania, kvalita surových údajov, neistota a história odstránenia/korekcie hĺbky.
- Akceptácia povrchu, rozmerov a chýb pre rovnaký výrobný stav.
- Tepelné, mechanické alebo prevádzkovo relevantné vystavenie aplikované pred meraním zachovaného profilu.
- Schválené porovnanie, rozhodnutie o prijatí, odchýlky a sledovateľnosť k skutočnej dávke.
Čo sú to tlakové zvyškové napätia po guľôčkovaní?
Sú to vnútorne vyvážené napätia, ktoré pretrvávajú po tom, čo je lokalizované plastické deformovanie vyvolané nárazom obmedzené okolitým materiálom. V blízkosti ošetrovaného povrchu sa bežne vytvára tlaková oblasť s vyrovnávacími napätiami inde v súčiastke.
Je maximálna kompresia vždy na povrchu?
Nie. Najväčšia nameraná hodnota kompresie sa môže vyskytnúť pod povrchom. Hodnota povrchu, hĺbka maximálnej kompresie a hĺbka kríženia sú samostatné deskriptory profilu.
Je hlbší tlakový profil vždy lepší?
Nie. Užitočný profil závisí od materiálu, geometrie, očakávaného pôvodu trhliny, spektra zaťaženia, integrity a stability povrchu. Väčšia hĺbka získaná za cenu poškodenia, drsnosti alebo deformácie môže byť neprijateľná.
Dá sa Almenova intenzita previesť na zvyškové napätie v MPa?
Neexistuje univerzálna konverzia. Almenova intenzita charakterizuje štandardizovanú odozvu pásu; zvyškové napätie komponentu závisí od materiálu, geometrie, stavu povrchu, média, prístupu, expozície a metódy merania.
Dokazuje pokrytie 100 % požadovaný profil zvyškového napätia?
Nie. Pokrytie ukazuje, že požadovaný povrch bol pokrytý nárazovými vtlačkami podľa akceptovanej metódy. Nekvantifikuje veľkosť, smer ani hĺbku napätia.
Môže sa zvyškové napätie uvoľniť po guľôčkovaní?
Áno. Tepelné vystavenie, cyklické zaťaženie, preťaženie, podmienky tečenia alebo zotrvania, obrábanie a ďalšie neskoršie operácie môžu uvoľniť, prerozdeliť alebo odstrániť časť profilu. Stabilita musí zodpovedať zamýšľanom postupe a prevádzkovým nárokom.
Zaručuje tlakové zvyškové napätie dlhšiu únavovú životnosť?
Nie. Môže priaznivo upraviť lokálne zaťaženie v overenej aplikácii, ale únava závisí aj od povrchových defektov, drsnosti, geometrie, materiálu, stredného napätia, spektra zaťaženia, prostredia a stability profilu.
Musí sa zvyškové napätie merať na každom výrobnom diele?
Nie vo všetkých prípadoch. Frekvencia meraní aj rozhodnutie, či sa XRD vyžaduje na kvalifikáciu alebo uvoľnenie, sa riadia výkresom, špecifikáciou, procesným plánom a požiadavkami zákazníka. XRD nie je bežnou náhradou za kontroly prúdu média a pokrytia.
Kľúčové poznatky
- Guľôčkovanie vytvára vnútorne vyvážené pole zvyškového napätia prostredníctvom plastického deformácie a elastického obmedzenia.
- Popíšte pole pomocou povrchovej hodnoty, podpovrchového maxima, hĺbky, sklonu, smeru a umiestnenia.
- Maximálna kompresia sa môže vyskytnúť pod povrchom; hlbšie alebo vyššie nie je automaticky lepšie.
- Almenova intenzita a pokrytie nekvantifikujú zvyškové napätie v komponentoch.
- Teplo, zaťaženie a odoberanie materiálu môžu uvoľniť, prerozdeliť alebo odstrániť profil.
- Akýkoľvek kredit za únavu alebo prevádzku vyžaduje reprezentatívne overenie zachovaného konečného stavu.
Súvisiace príručky SP Center
- Meranie zvyškového napätia XRD po guľôčkovaní
- Profil hĺbky zvyškového napätia po guľôčkovaní
- Ako guľôčkovanie zlepšuje únavovú životnosť
- Okno procesu guľôčkovania
Technické zdroje
2. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
3. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
5. Analytická a experimentálna štúdia profilov zvyškového napätia v guľôčkovaných oceliach, 2024
Poznámka k norme: Použite kompletný výkres, požiadavky zákazníka a použité revízie špecifikácií. Tieto zdroje nedefinujú jeden univerzálny profil zvyškového napätia, faktor únavy ani frekvenciu merania výroby.
