Pochopte, jak se pole tvoří, popište ho jako směrový hloubkový profil a ověřte, kolik z něj zbývá po dokončení výrobní a servisní postupu.

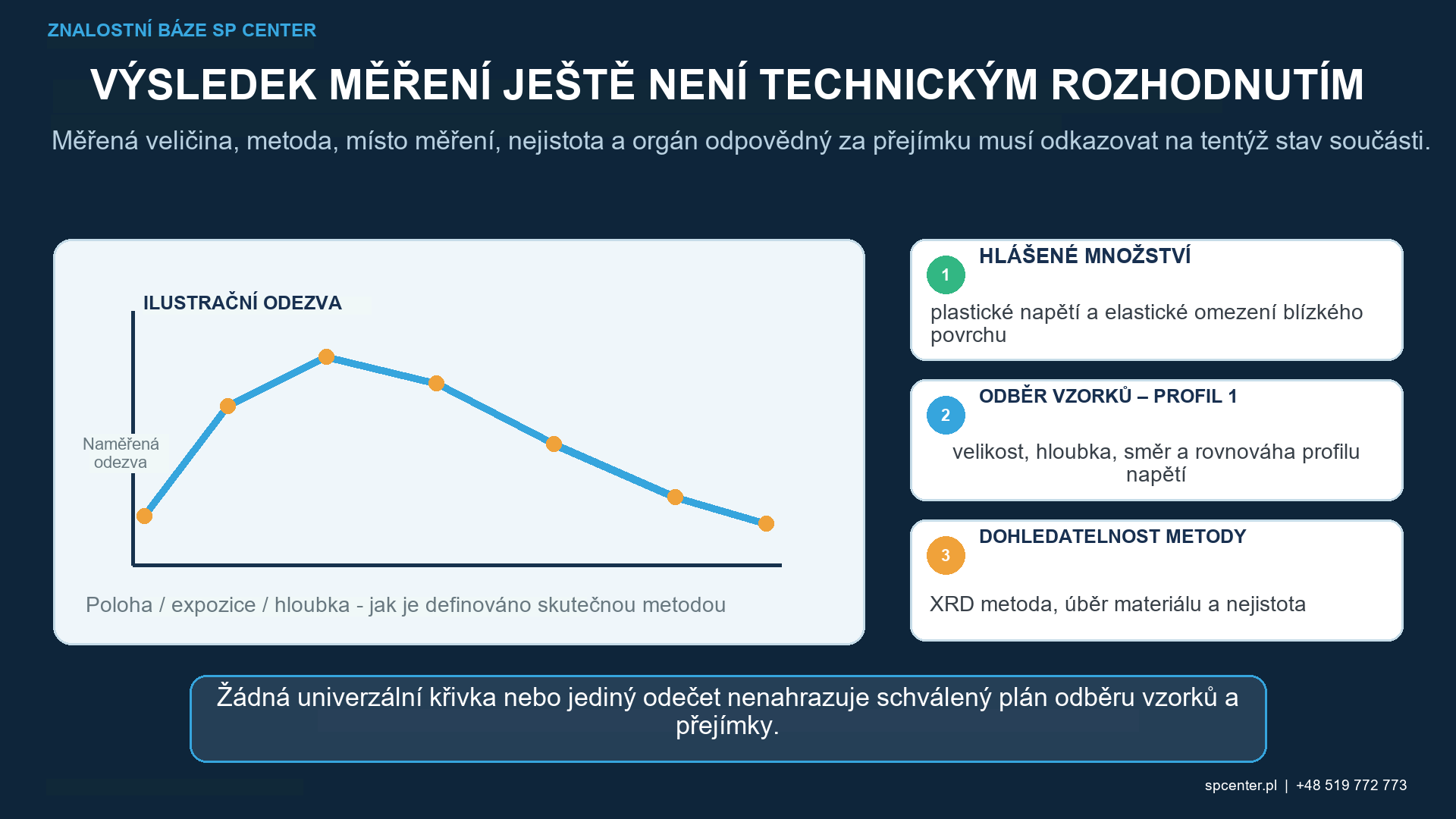

Řízené kuličkování může vytvořit blízkopovrchové pole tlakového zbytkového napětí prostřednictvím lokalizovaného plastického napětí omezeného okolním materiálem. Výsledkem není jedno univerzální číslo. Povrchové napětí, podpovrchové maximum, hloubka, sklon, směr, umístění a stabilita popisují různé aspekty profilu. Zda je tento profil prospěšný, závisí na skutečném materiálu, geometrii, stavu povrchu, výrobní postupu a provozním zatížení.
Jak kuličkování vytváří tlakové zbytkové napětí?
Každý řízený náraz média plasticky deformuje malou oblast povrchu. Materiál pod touto oblastí a kolem ní reaguje převážně elasticky a omezuje trvalé roztažení. Po pominutí nárazového zatížení má omezená vrstva tendenci zůstat v tlaku vzhledem k podkladovému materiálu.
Zbytkové napětí musí být vnitřně vyváženo v celé součásti. Tlaková oblast blízko povrchu je doprovázena vyrovnávacími napětími jinde; přesné rozložení závisí na geometrii, tloušťce průřezu a okrajových podmínkách. Proto je nepřesné hovořit o tlaku bez celého kontextu součásti a hloubky.
Jak zbytkové napětí mění lokální zatížení?
Tenzor zbytkového napětí se kombinuje s napětím generovaným vnějším zatížením. Ve vhodné aplikaci může povrchová komprese snížit tahovou část lokální historie napětí v pravděpodobném místě vzniku povrchové trhliny. Neodstraňuje vnější zatížení, neeliminuje veškeré tahové napětí ani nezaručuje, že se žádná trhlina nemůže iniciovat.
Iniciace a růst únavy může zahrnovat tahové, smykové a smíšené mechanismy. Povrchové vady, drsnost, mikrostruktura, vruby, tření, koroze a sled zatížení jsou stále důležité. Jakýkoli kredit za trvanlivost musí být ověřen pro příslušnou součást a mechanismus selhání.

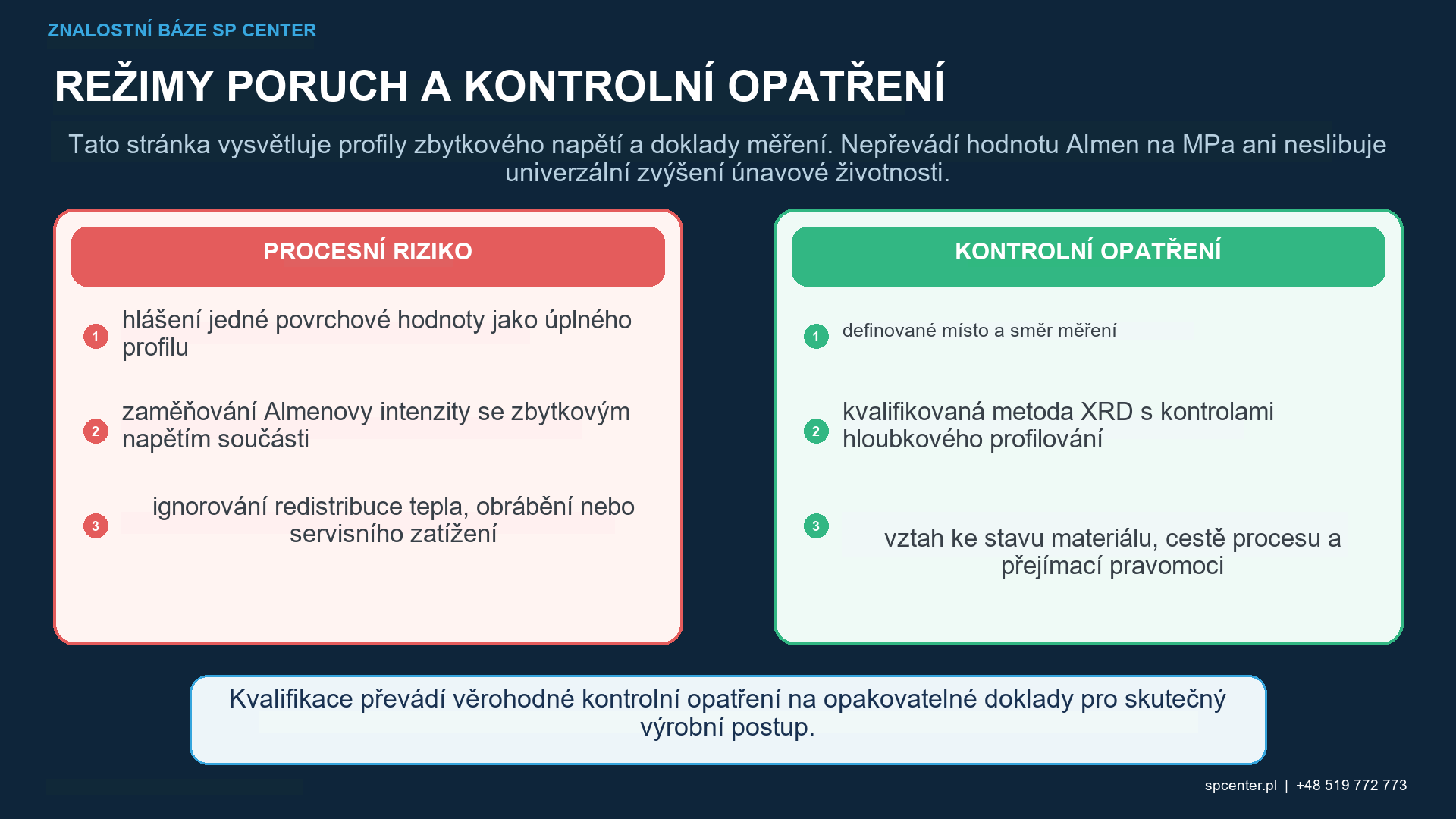

Proč je profil užitečnější než jedna hodnota?
| Deskriptor profilu | Technický význam | Potřeba hlášení |
|---|---|---|
| Povrchové nebo blízkopovrchové napětí | Směrově specifické napětí vyhodnocené v efektivním vzorkovaném objemu poblíž aktuálního povrchu | Umístění, směr, metoda, stav povrchu, konvence znamének a nejistota |
| Maximální tlakové napětí | Největší tlaková naměřená hodnota v rozlišeném profilu; může se vyskytovat pod povrchem | Hodnota, hloubka, směr, rozteč měření a nejistota |
| Hloubka maximální komprese | Poloha, ve které měřený profil dosahuje své nejvyšší kompresní hodnoty | Referenční povrch, metoda odstraňování vrstev nebo hloubky a nejistota hloubky |
| Hloubka kompresní zóny nebo křížení | Hloubka k definovanému křížení nulou nebo jiné odkazované hranici kompresního pole | Definice, interpolační pravidlo, poslední měřený bod a korekční základ |
| Gradient a tvar profilu | Rychlost a vzorec změny napětí s hloubkou, včetně možné relaxace v blízkosti povrchu | Dostatečné hloubkové rozlišení a úplná vynesená data |
| Směr a umístění | Zbytkové napětí může být anizotropní a silně závislý na prvku | Souřadnicový systém komponenty a poloha měření propojená s výkresem |
| Zachovaný profil | Stav napětí po definovaném tepelném, mechanickém nebo výrobním vystavení | Přesné vystavení, sekvence a porovnání se stejným základem měření |
Tabulka 1. Výsledek zbytkového napětí je neúplný bez jeho umístění, směru, hloubkového základu, metody a nejistoty.
Dvě komponenty mohou mít podobné hodnoty blízko povrchu a různá maxima pod povrchem nebo ovlivněné hloubky. Naopak, číslo vyšší komprese není automaticky výhodnější, pokud je spojeno s drsností, záhyby, poškozením hran, deformací nebo nestabilním stavem materiálu.
Co řídí profil?
| Vliv | Jak může změnit profil | Proč neexistuje žádné univerzální nastavení |
|---|---|---|
| Materiál a mikrostruktura | Mez kluzu, zpevnění, fáze, textura a stav tepelného zpracování určují plastické napětí a elastické omezení | Různé slitiny nebo stavy materiálu mohou při stejné Almenově intenzitě reagovat odlišně |
| Vstupní povrchové a předchozí napětí | Broušení, obrábění, tváření, tepelné zpracování a poškození mění počáteční stav a místa vzniku trhlin | Profil po kuličkování se překrývá s výchozím profilem specifickým pro danou součást |
| Médium | Změna materiálu, velikosti, tvrdosti, tvaru a provozní směsi ovlivňuje hybnost, riziko kontaktu a poškození povrchu | Větší nebo tvrdší média nejsou automaticky lepší |
| Proud a expozice | Rychlost/energie, úhel, hmotnostní tok, přístup, překrytí a časový vliv na rozložení plastické deformace | Samotný tlak nebo nominální doba cyklu nedefinuje profil součásti |
| Geometrie a průřez | Zakřivení, tloušťka, omezení vrubu, blízkost hrany a přístup mění náraz a přerozdělení napětí | Plochý výřez nemusí představovat kořen, otvor, zub nebo tenkou stěnu |
| Následná a provozní expozice | Teplo, přetížení, cyklické zatížení a úběr materiálu mohou uvolnit, přerozdělit nebo odstranit napětí. | Profil bezprostředně po kuličkování nemusí být profilem, který se zachová za provozu |
Tabulka 2. Profil součásti je propojeným výsledkem materiálu, vstupního stavu, média, proudu, expozice, geometrie a pozdějšího zpracování.
Nevybírejte jednu „nejlepší“ velikost broků, tlak, intenzitu ani pokrytí pro celou skupinu slitin. Kvalifikujte procesní okno pro konkrétní součást a řídicí požadavek. Pokud je samotný profil kritériem přijetí, stanovte před zkouškou místo měření, směry, hloubkový rozsah a pravidla porovnání.
Jak se měří zbytková napětí?
Rentgenová difrakce se široce používá pro měření zbytkového napětí v blízkosti povrchu v krystalických materiálech specifických pro směr. Profil hloubky obvykle vyžaduje opakované měření po kontrolovaném odstranění vrstvy, což činí postup lokálně destruktivním a potenciálně vyžaduje korekci redistribuce. Pro různé hloubky, geometrie nebo materiály mohou být vhodné i jiné metody.
Každá hodnota potřebuje kontext metody: fáze materiálu, odraz, souřadnicový systém, umístění, směr, efektivní vzorkování, elastické konstanty, zarovnání, kvalita usazení, nejistota a historie odstraňování. Specializovaný Průvodce měřením XRD tyto kontroly podrobně vysvětluje.
Proč se profil může změnit po kuličkování?
Zbytková napětí nejsou trvale neměnná. Ohřev může podporovat relaxaci; cyklické zatížení, zatížení s výdrží a přetížení mohou pole napětí přerozdělit; při zvýšené teplotě může působit tečení; a broušení, leštění, obrábění nebo chemický úběr mohou odstranit část ovlivněné vrstvy. Pořadí povlakování a tepelného zpracování může přinést další tepelné nebo mechanické změny.
Pokud tvrzení o provozních vlastnostech nebo životnosti závisí na zachování tlakových zbytkových napětí, vyhodnoťte profil po úplném výrobním postupu a reprezentativní tepelně-mechanické expozici. Profil naměřený při pokojové teplotě bezprostředně po kuličkování nelze automaticky přenést na stav po následném zpracování nebo provozu.
Který doklad patří ke kterému rozhodnutí?
| Doklad | Co se stanoví | Co nelze samo o sobě stanovit |
|---|---|---|
| Almenova intenzita | Standardizovaná odezva proudu média při kuličkování při použití předepsaných nástrojů a postupu | Velikost, směr nebo hloubka zbytkového napětí v součásti |
| Pokrytí | Rozsah akceptovaného pokrytí vtisknutím na specifikovaném povrchu | Intenzita kuličkování, hloubka profilu nebo únavové vlastnosti |
| Přijetí povrchu a rozměrů | Součást splňuje požadované podmínky, drsnost, hranu, čistotu a rozměrové limity | Kompletní pole zbytkového napětí |
| XRD nebo jiné kvalifikované měření napětí | Výsledek zbytkového napětí specifického pro směr a místo podle uvedené metody | Automatická shoda výroby nebo zlepšení životnosti |
| Reprezentativní validace únavy/SCC | Definovaná simulace materiálu, geometrie, procesu a provozu podporuje aplikaci nárok | Převod na jinou postup nebo důkaz, že každý výrobní cyklus byl řízen |
Tabulka 3. Intenzita, pokrytí, přijetí součásti, zbytkové napětí a doklad únavy se doplňují, ale nejsou zaměnitelné.

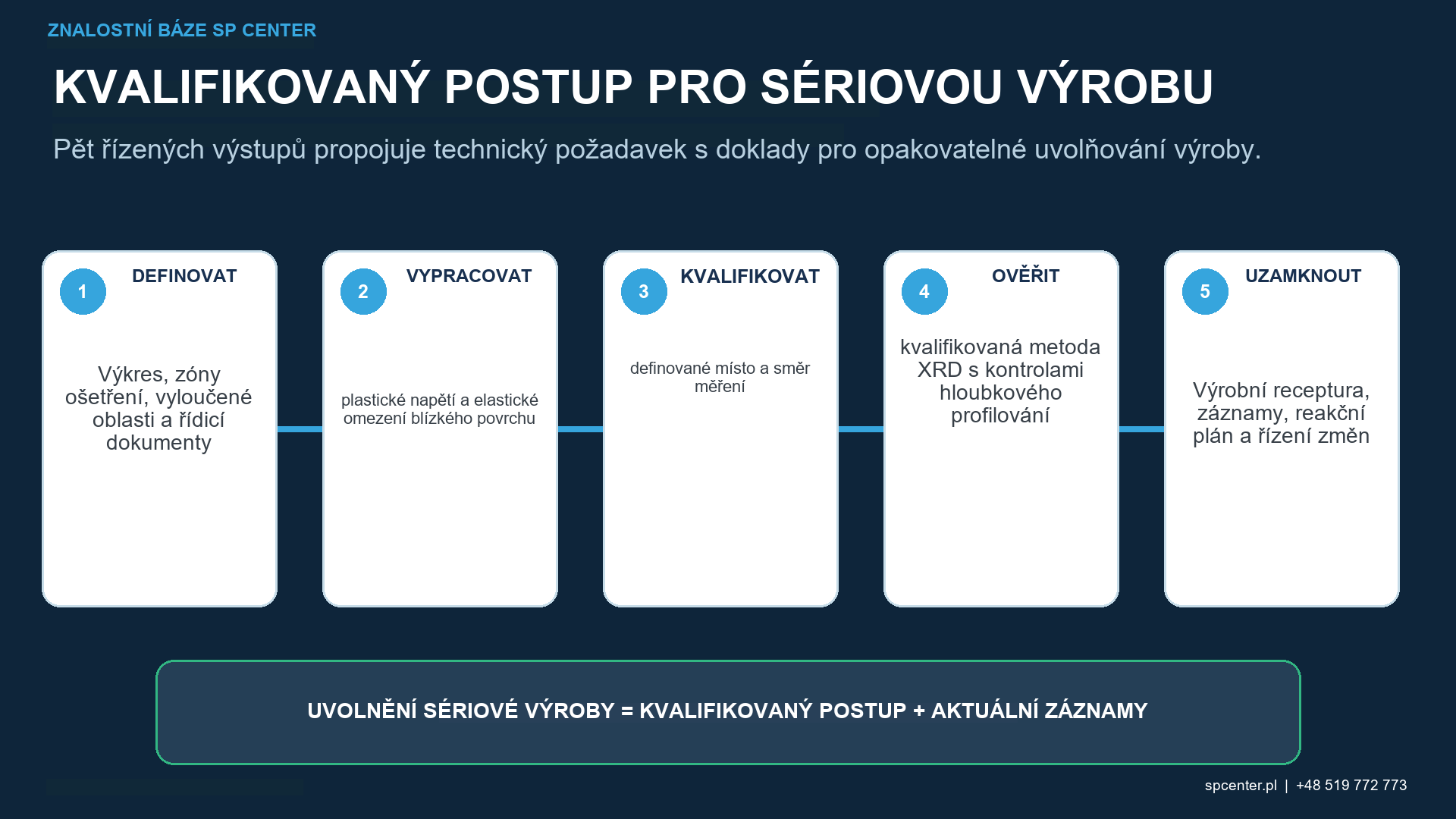

Jak by měl být specifikován požadavek na zbytkové napětí?
Uveďte součást a revizi výkresu, materiál a tepelné zpracování, kompletní výrobní stav, oblast ošetření, řídící dokument a účel měření. Definujte souřadnicový systém, místa a směry měření, profil povrchu nebo hloubky, maximální hloubku, hloubkové přírůstky, konvenci znamének, metodu, očekávání nejistoty a autoritu pro přijetí.
Vyhněte se jedinému požadavku typu „minimální tlakové napětí“ bez určení místa, směru a hloubky. Stanovte, zda požadavek platí bezprostředně po kuličkování, po dokončování, po tepelné expozici nebo po reprezentativním zatěžování. Je-li přípustné zkušební těleso, musí být doložen jeho vztah ke skutečné součásti.
Jaké záznamy podporují kvalifikovaný profil?
- Identita součásti/srovnávací křivky, slitina, tepelné zpracování, vstupní povrch a případně předchozí stav zbytkového napětí.
- Záznamy o kvalifikovaných médiích, intenzitě, pokrytí, upínacím přípravku, pohybu, maskování a procesním okně.
- Přesné umístění měření, směr, souřadnicový systém a stav povrchu.
- Metoda měření, kvalita nezpracovaných dat, nejistota a historie hloubkového odstranění/korekce.
- Převzetí povrchu, rozměrů a vad pro stejný výrobní stav.
- Před měřením zachovaného profilu bylo provedeno tepelné, mechanické nebo provozně relevantní vystavení.
- Schválené srovnání, rozhodnutí o přijetí, odchylky a sledovatelnost ke skutečné dávce.
Co jsou tlaková zbytková napětí po kuličkování?
Jsou to vnitřně vyvážená napětí, která přetrvávají poté, co je lokalizované plastické přetvoření vyvolané nárazem omezeno okolním materiálem. V blízkosti ošetřeného povrchu se obvykle vytváří tlaková oblast s vyrovnávacími napětími jinde v součásti.
Je maximální stlačení vždy na povrchu?
Ne. Největší tlaková naměřená hodnota se může vyskytovat pod povrchem. Povrchová hodnota, hloubka maximálního stlačení a hloubka křížení jsou samostatné deskriptory profilu.
Je hlubší tlakový profil vždy lepší?
Ne. Užitečný profil závisí na materiálu, geometrii, očekávaném původu trhlin, spektru zatížení, integritě a stabilitě povrchu. Větší hloubka získaná za cenu poškození, drsnosti nebo deformace může být nepřijatelná.
Lze Almenovu intenzitu převést na zbytkové napětí v MPa?
Neexistuje univerzální převod. Almenova intenzita charakterizuje standardizovanou odezvu pásu; zbytkové napětí komponenty závisí na materiálu, geometrii, stavu povrchu, médiu, přístupu, expozici a metodě měření.
Prokazuje pokrytí 100 % požadovaný profil zbytkového napětí?
Ne. Pokrytí ukazuje, že požadovaný povrch byl pokryt vtisky nárazu podle akceptované metody. Nekvantifikuje velikost, směr ani hloubku napětí.
Může se zbytkové napětí uvolnit po kuličkování?
Ano. Tepelné zatížení, cyklické zatížení, přetížení, tečení nebo prodlevy, obrábění a další pozdější operace mohou uvolnit, přerozdělit nebo odstranit část profilu. Stabilita musí odpovídat zamýšleném postupu a provoznímu požadavku.
Zaručuje tlakové zbytkové napětí delší únavovou životnost?
Ne. Může příznivě modifikovat lokální zatížení v validované aplikaci, ale únava závisí také na povrchových vadách, drsnosti, geometrii, materiálu, středním napětí, spektru zatížení, prostředí a stabilitě profilu.
Musí být zbytkové napětí měřeno na každém výrobním dílu?
Ne univerzálně. Frekvence měření a to, zda je pro kvalifikaci nebo uvolnění vyžadována XRD, se řídí výkresem, specifikací, procesním plánem a požadavky zákazníka. Není to rutinní náhrada za kontroly proudění a pokrytí.
Klíčové poznatky
- Kuličkování vytváří vnitřně vyvážené pole zbytkového napětí prostřednictvím plastického přetvoření a elastického omezení.
- Popište pole pomocí povrchové hodnoty, podpovrchového maxima, hloubky, sklonu, směru a umístění.
- Maximální komprese může nastat pod povrchem; hlouběji nebo výše není automaticky lepší.
- Almenova intenzita a pokrytí nekvantifikují zbytkové napětí v komponentách.
- Teplo, zatížení a úběr materiálu mohou uvolnit, přerozdělit nebo odstranit profil.
- Jakýkoli kredit za únavu nebo provoz vyžaduje reprezentativní ověření zachovaného konečného stavu.
Související průvodci SP Center
- Měření zbytkového napětí rentgenovou difrakcí po kuličkování
- Profil hloubky zbytkového napětí po kuličkování
- Jak kuličkování zlepšuje únavovou životnost
- Okno procesu kuličkování
Technické zdroje
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
5. Analytická a experimentální studie profilů zbytkového napětí v kuličkovaných ocelích, 2024
Poznámka k normě: Použijte kompletní výkres, požadavky zákazníka a použité revize specifikací. Tyto zdroje nedefinují jeden univerzální profil zbytkového napětí, součinitel únavy ani frekvenci měření výroby.
Autor: Paweł Kmieć
Diskutujte požadavek na zbytkové napětí pro řízené kuličkování: +48 519 772 773 | biuro@spcenter.pl
