Tryckrestspänningar efter kulpening: uppkomst, djup och stabilitet

Förstå hur fältet bildas, beskriv det som en riktningsdjupprofil och validera hur mycket av det som återstår efter den fullständiga tillverknings- och servicerelevanta processupplägget.

Kontrollerad kulpening kan skapa ett ytnära fält av tryckrestspänning genom lokal plastisk töjning begränsad av det omgivande materialet. Resultatet är inte ett universellt tal. Ytspänning, maximum under ytan, djup, lutning, riktning, plats och stabilitet beskriver olika aspekter av profilen. Huruvida den profilen är fördelaktig beror på det faktiska materialet, geometrin, yttillståndet, tillverkningsprocessen och servicebelastningen.

Bildning av tryckrestspänningar efter kulpening genom lokal plastisk töjning, elastisk återhållning och självutjämnande spänningar under ytan

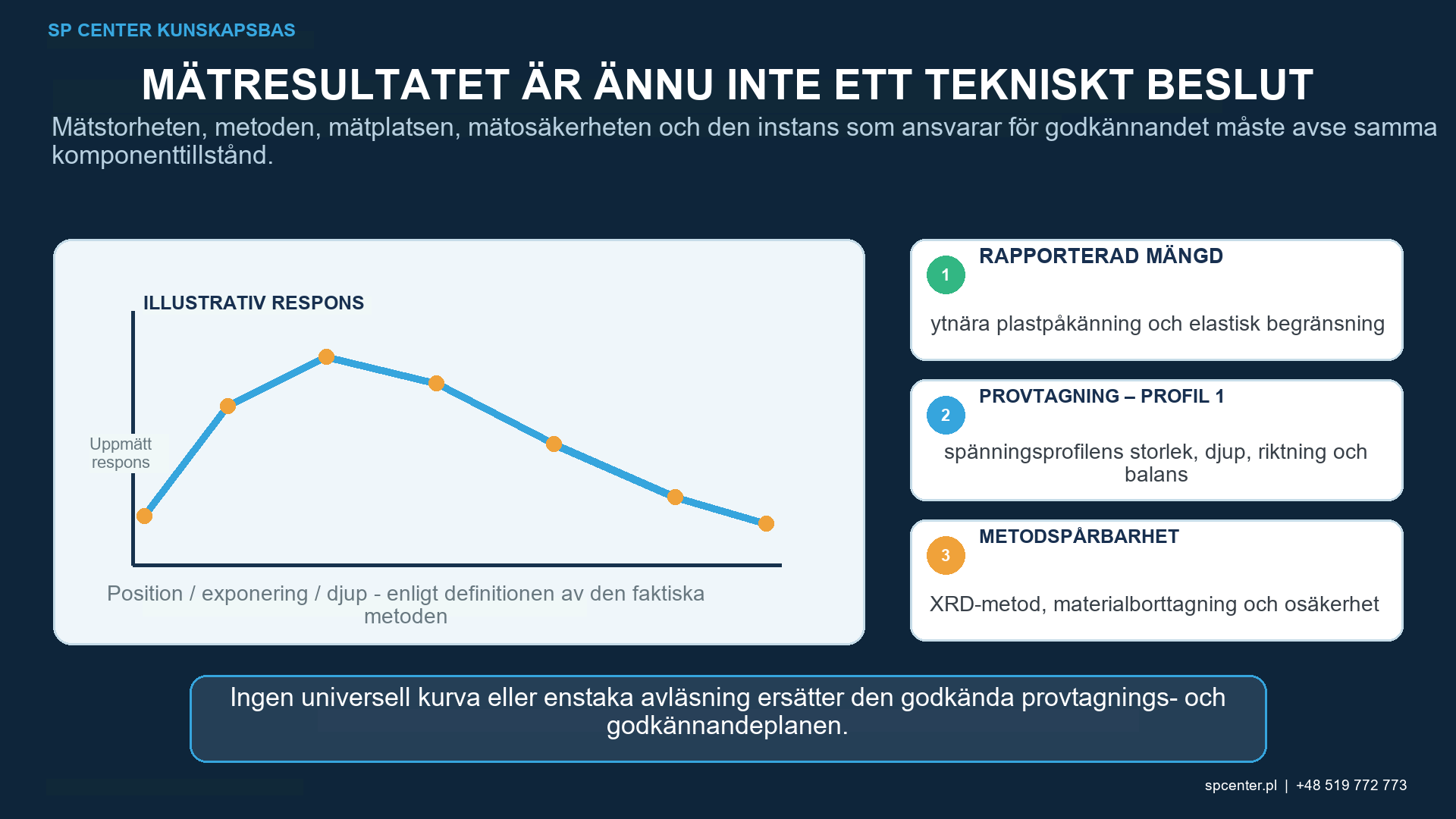

Figur 1. Lokal plastisk töjning och elastisk begränsning lämnar ett självutjämnande restspänningsfält efter att stötbelastningen har avlägsnats.

Hur skapar kulpening tryckrestspänning?

Varje kontrollerad mediepåverkan deformerar plastiskt ett litet ytområde. Materialet under och runt det området reagerar till stor del elastiskt och begränsar den permanenta expansionen. Efter att påverkansbelastningen har passerat tenderar det begränsade lagret att förbli i kompression i förhållande till det underliggande materialet.

Restspänning måste balanseras internt över komponenten. Ett kompressionsområde nära ytan åtföljs av balansspänningar på andra ställen; den exakta fördelningen beror på geometri, sektionstjocklek och randvillkor. Det är därför felaktigt att diskutera kompression utan hela komponent- och djupkontexten.

Hur förändrar restspänning lokal belastning?

Restspänningstensorn kombineras med spänningar som genereras av externa belastningar. I en lämplig tillämpning kan kompression nära ytan minska draghållfasthetsdelen av den lokala spänningshistoriken vid en sannolik plats för initiering av sprickor på ytan. Det tar inte bort den externa belastningen, eliminerar all draghållfasthet eller garanterar att ingen spricka kan initieras.

Utmattningsinitiering och tillväxt kan involvera draghållfasthets-, skjuvhållfasthets- och blandade mekanismer. Ytdefekter, ytråhet, mikrostruktur, skåror, nötning, korrosion och belastningssekvens spelar fortfarande roll. Eventuella hållbarhetspoäng måste valideras för den relevanta komponenten och felmekanismen.

Varför är en profil mer användbar än ett enda värde?

Profilbeskrivare Teknisk betydelse Rapporteringsbehov
Ytspänning eller spänning nära ytan Riktningsspecifik spänning utvärderad i den effektiva samplade volymen nära den aktuella ytan Plats, riktning, metod, yttillstånd, teckenkonvention och osäkerhet
Maximal tryckspänning Högsta uppmätta värdet vid tryck i den upplösta profilen; Det kan förekomma under ytan Värde, djup, riktning, mätavstånd och osäkerhet
Djup för maximal kompression Position där den uppmätta profilen når sitt mest kompressiva värde Referensyta, lagerborttagning eller djupmetod och djuposäkerhet
Kompressionszon eller korsningsdjup Djup till den definierade nollgenomgången eller annan åberopad gräns för kompressionsfältet Definition, interpoleringsregel, senast uppmätta punkt och korrigeringsbas
Gradient och profilform Hastighet och mönster av spänningsförändring med djupet, inklusive eventuell relaxation nära ytan Tillräcklig djupupplösning och fullständiga plottade data
Riktning och plats Restspänning kan vara anisotrop och starkt egenskapsberoende Komponentkoordinatsystem och ritningslänkad mätposition
Bibehållen profil Spänningstillstånd efter en definierad termisk, mekanisk eller tillverkningsexponering Exakt exponering, sekvens och jämförelse med samma mätbas

Tabell 1. Ett restspänningsresultat är ofullständigt utan dess plats, riktning, djupbas, metod och osäkerhet.

Två komponenter kan ha liknande värden nära ytan och olika maxima under ytan eller påverkade djup. Omvänt är ett mer kompressionstal inte automatiskt att föredra om det är förknippat med ytråhet, veck, kantskador, distorsion eller ett instabilt materialtillstånd.

Kulpening restspänningsdjupsprofil med ytvärde under ytan maximalt djup för maximal kompression övergångsdjup riktning och plats

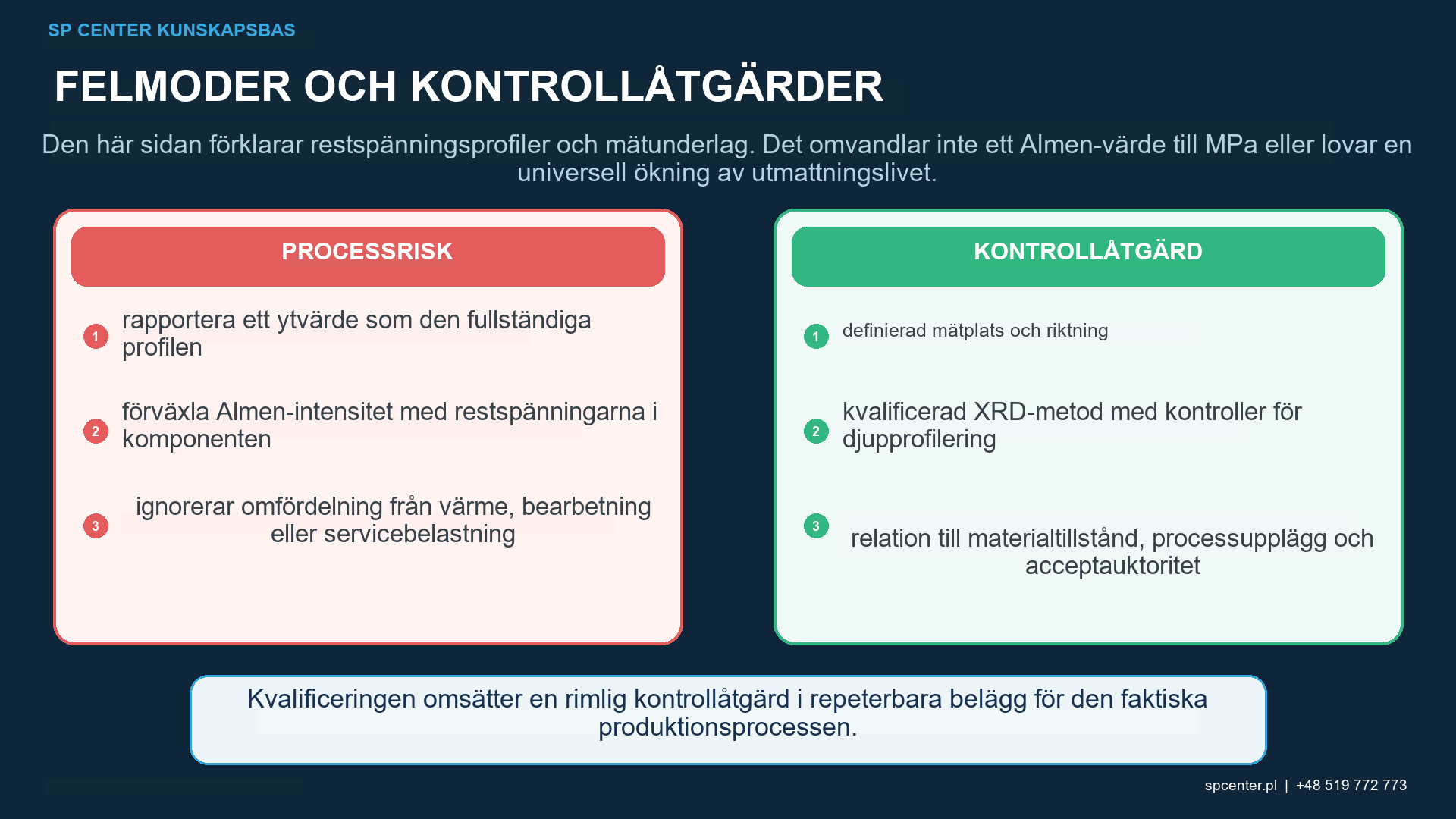

Figur 2. Ytspänning, maximum under ytan, profildjup, riktning och placering beskriver olika egenskaper hos restspänningsfältet.

Vad styr profilen?

Inverkan Hur det kan ändra profilen Varför ingen universell inställning följer
Material och mikrostruktur Sträckrespons, deformationshärdning, fas, textur och värmebehandlingstillstånd styr plastisk töjning och elastisk begränsning Olika legeringar eller förhållanden kan reagera olika vid samma Almenintensitet
Inkommande yta och tidigare spänning Slipning, bearbetning, formning, värmebehandling och skador förändrar initialtillståndet och sprickinitieringsplatserna Den kulpenade profilen läggs över en komponentspecifik baslinje
Kulpeningsmedium Material, storlek, hårdhet, form och driftsblandning förändrar stötmoment, kontakt och risk för ytskador Större eller hårdare medier är inte automatiskt bättre
Ström och exponering Hastighet/energi, vinkel, massflöde, åtkomst, överlappning och tid påverkar plastisk töjningsfördelning Tryck eller nominell cykeltid ensamt definierar inte komponentprofilen
Geometri och sektion Krökning, tjocklek, skårbegränsning, kantnärhet och åtkomst förändrar stöt- och spänningsomfördelning En platt kupong kanske inte representerar en rot, ett hål, en tand eller en tunn vägg
Nedströms och serviceexponering Värme, överbelastning, cyklisk belastning och materialavlägsnande kan avslappna, omfördela eller ta bort spänningar Profilen direkt efter kulpening är inte automatiskt den profil som kvarstår i drift.

Tabell 2. Komponentprofilen är det kopplade resultatet av material, inkommande tillstånd, kulpeningsmedium, ström, exponering, geometri och senare bearbetning.

Välj inte en enda ”bästa” kulstorlek, ett tryck, en intensitet eller en täckningsgrad för en hel legeringsgrupp. Kvalificera ett processfönster för den exakta komponenten och det styrande kravet. När själva profilen är en acceptansgrund ska mätplats, riktningar, djupintervall och jämförelselogik definieras före provningen.

Hur mäts restspänningar?

Röntgendiffraktion används ofta för riktningsspecifik mätning av restspänningar nära ytan i kristallina material. En djupprofil kräver vanligtvis upprepade mätningar efter kontrollerad lagerborttagning, vilket gör proceduren lokalt destruktiv och potentiellt kräver omfördelningskorrigering. Andra metoder kan vara lämpliga för olika djup, geometrier eller material.

Varje värde behöver metodkontext: materialfas, reflektion, koordinatsystem, plats, riktning, effektiv sampling, elastiska konstanter, uppriktning, passformskvalitet, osäkerhet och eventuell borttagningshistorik. Den dedikerade XRD-mätguiden förklarar dessa kontroller i detalj.

Varför kan profilen förändras efter kulpening?

Restspänningar är inte permanent fixerade. Uppvärmning kan främja relaxation; cyklisk belastning, belastning med hålltid och överlast kan omfördela spänningsfältet; krypning kan få betydelse vid hög temperatur; och slipning, polering, bearbetning eller kemisk avverkning kan ta bort en del av det påverkade skiktet. Ordningsföljden för beläggning och värmebehandling kan dessutom medföra ytterligare termiska eller mekaniska förändringar.

När ett påstående om funktion eller livslängd bygger på bibehållna tryckrestspänningar ska profilen utvärderas efter hela tillverkningsföljden och representativ termomekanisk exponering. En profil uppmätt direkt efter kulpening vid rumstemperatur kan inte utan särskilda belägg tillgodoräknas efter senare bearbetning eller drift.

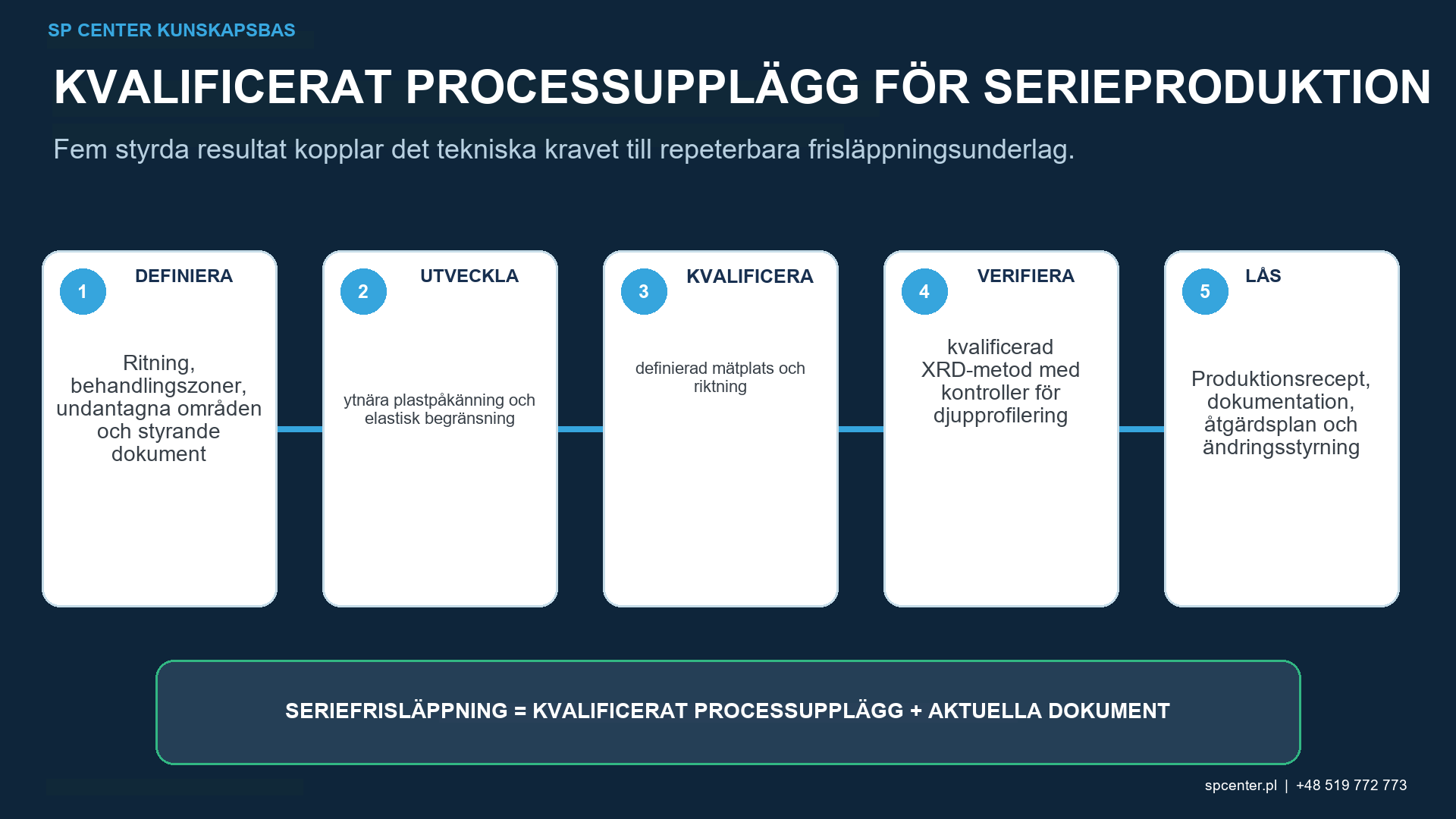

Restspänningsstabilitet efter kulpening under värme, cyklisk belastning, överbelastning, bearbetning, slipning, polering, beläggning och materialborttagning
Figur 3. Värme, cyklisk eller överbelastningsexponering och senare materialborttagning kan relaxera, omfördela eller ta bort en del av den kulpenade profilen.

Vilket underlag hör till vilket beslut?

Underlag Vad den fastställer Vad den inte kan fastställa ensam
Almenintensitet Standardiserat svar för kulpeningsstrålen under de åberopade verktygen och proceduren Restspänningens magnitud, riktning eller djup i komponenten
Täckningsgrad Omfattning av accepterad stötavtryckstäckning på den specificerade ytan Kulpeningsintensitet, profildjup eller utmattningsprestanda
Yt- och dimensionsacceptans Komponenten uppfyller åberopade villkor, ytråhet, kant, renhet och dimensionsgränser Det kompletta restspänningsfältet
XRD eller annan kvalificerad spänningsmätning Riktnings- och platsspecifikt restspänningsresultat under den angivna metoden Automatisk produktionsöverensstämmelse eller förbättring av livslängd
Representativ utmattnings-/SCC-validering Den definierade material-, geometri-, process- och servicesimuleringen stöder en applikation påstående Överföring till ett annat processupplägg eller bevis på att varje produktionscykel kontrollerades

Tabell 3. Intensitet, täckningsgrad, komponentacceptans, restspänning och utmattningsunderlag är kompletterande men inte utbytbara.

Hur ska ett krav på restspänning specificeras?

Ange komponent- och ritningsrevision, material- och värmebehandling, fullständigt tillverkningstillstånd, behandlingsområde, styrande dokument och syftet med mätningen. Definiera koordinatsystem, mätplatser och riktningar, yt- eller djupprofil, maximalt djup, djupökningar, teckenkonvention, metod, osäkerhetsförväntningar och acceptansbehörighet.

Undvik ett ensamt krav som ”minsta tryckspänning” utan angiven plats, riktning och djup. Ange om kravet gäller direkt efter kulpening, efter slutbearbetning, efter termisk exponering eller efter representativ belastning. Om en provkropp får användas måste dess samband med den faktiska komponenten vara fastställt.

Vilka dokumentation stöder en kvalificerad profil?

  • Del-/kupongidentitet, legering, värmebehandling, inkommande yta och tidigare restspänningstillstånd där det är relevant.
  • Kvalificerade kulpeningsmedier-, intensitets-, täcknings-, fixtur-, rörelse-, maskerings- och processfönsterdokumentation.
  • Exakt mätplats, riktning, koordinatsystem och yttillstånd.
  • Mätmetod, rådatakvalitet, osäkerhet och djupborttagnings-/korrigeringshistorik.
  • Yt-, dimensions- och defektacceptans för samma tillverkningstillstånd.
  • Termisk, mekanisk eller servicerelevant exponering tillämpad före mätning av bibehållen profil.
  • Godkänd jämförelse, godkännandebeslut, avvikelser och spårbarhet till det faktiska partiet.

Vad är tryckrestspänningar efter kulpening?

De är internt balanserade spänningar som kvarstår efter att lokal stötinducerad plastisk töjning begränsas av omgivande material. Ett tryckområde skapas vanligtvis nära den behandlade ytan, med balanserande spänningar någon annanstans i komponenten.

Är maximal kompression alltid vid ytan?

Nej. Det mest kompressionsuppmätta värdet kan uppstå under ytan. Ytvärde, djup för maximal kompression och övergångsdjup är separata profilbeskrivningar.

Är en djupare kompressionsprofil alltid bättre?

Nej. Den användbara profilen beror på material, geometri, förväntat sprickursprung, lastspektrum, ytintegritet och stabilitet. Större djup som vunnits på bekostnad av skador, ytråhet eller distorsion kan vara oacceptabelt.

Kan Almenintensitet omvandlas till restspänning i MPa?

Ingen universell omvandling finns. Almenintensitet karakteriserar ett standardiserat bandrespons; komponentens restspänning beror på material, geometri, yttillstånd, kulpeningsmedium, åtkomst, exponering och mätmetod.

Bevisar 100 %-täckningsgraden den erforderliga restspänningsprofilen?

Nej. Täckningsgraden visar att den erforderliga ytan täcktes av slagavtryck enligt den accepterade metoden. Den kvantifierar inte spänningens storlek, riktning eller djup.

Kan restspänningen avslappnas efter kulpening?

Ja. Termisk exponering, cyklisk belastning, överbelastning, kryp- eller uppehållsförhållanden, bearbetning och andra senare operationer kan relaxera, omfördela eller ta bort en del av profilen. Stabiliteten måste matcha det avsedda processupplägget och användningskravet.

Garanterar tryckrestspänning längre utmattningslivslängd?

Nej. Det kan på ett fördelaktigt sätt modifiera lokal belastning i en validerad applikation, men utmattning beror också på ytdefekter, ytråhet, geometri, material, medelspänning, lastspektrum, miljö och profilstabilitet.

Måste restspänning mätas på varje produktionsdel?

Inte universellt. Mätfrekvens och huruvida XRD krävs för kvalificering eller godkännande följer ritning, specifikation, processplan och kundkrav. Det är inte en rutinmässig ersättning för ström- och täckningskontroller.

Viktiga slutsatser

  • Kulpening producerar ett internt balanserat restspänningsfält genom plastisk töjning och elastisk begränsning.
  • Beskriv fältet med hjälp av ytvärde, maximum under ytan, djup, lutning, riktning och plats.
  • Maximal kompression kan ske under ytan; djupare eller högre är inte automatiskt bättre.
  • Almenintensitet och täckningsgrad kvantifierar inte komponentens restspänning.
  • Värme, belastning och materialborttagning kan relaxera, omfördela eller ta bort profilen.
  • Eventuell utmattnings- eller servicepoäng kräver representativ validering av det bibehållna slutliga tillståndet.
