Kulowanie elementów lotniczych podlega wymaganiom rysunku, zamówienia, specyfikacji procesu, dodatkowym wymaganiom klienta, zasadom korzystania z zatwierdzonych źródeł oraz obiektywnym zapisom produkcyjnym. Wyniku technicznego nie można oddzielić od dokumentacji: same prawidłowe nastawy maszyny, bez aktualnych zapisów intensywności, pokrycia, medium do kulowania, konfiguracji i identyfikowalności partii, nie wystarczają do dopuszczenia wyrobu.

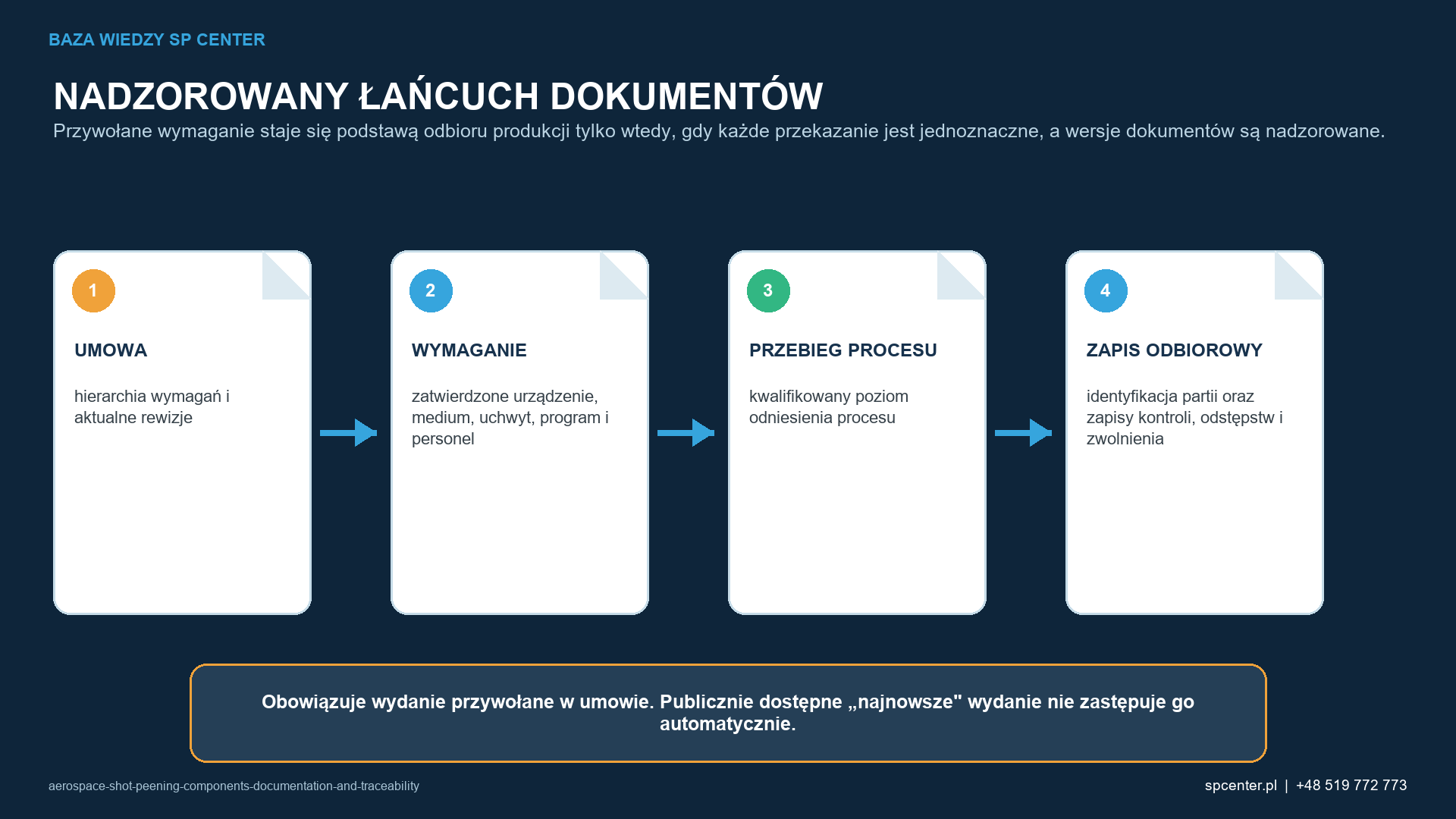

Rysunek 1 stanowi pomoc techniczną w podejmowaniu decyzji dotyczących kulowania w przemyśle lotniczym i kosmicznym: części, dokumentacji i identyfikowalności. Nie zawiera uniwersalnego zestawu parametrów ani nie zastępuje rysunku wykonawczego, specyfikacji, kwalifikacji i zapisów odbioru części.
Na czym polega decyzja inżynierska dotycząca kulowania elementów lotniczych?
Kulowanie elementów lotniczych podlega wymaganiom rysunku, zamówienia, specyfikacji procesu, dodatkowym wymaganiom klienta, zasadom korzystania z zatwierdzonych źródeł oraz obiektywnym zapisom produkcyjnym. Wyniku technicznego nie można oddzielić od dokumentacji: same prawidłowe nastawy maszyny, bez aktualnych zapisów intensywności, pokrycia, medium do kulowania, konfiguracji i identyfikowalności partii, nie wystarczają do dopuszczenia wyrobu.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu części. Pierwszy przegląd kulowania elementów lotniczych musi połączyć hierarchię wymagań i aktualne rewizje, zatwierdzone wyposażenie, medium, oprzyrządowanie, program i personel oraz identyfikowalność partii, kontrolę, odchylenia i zapisy odbiorowe. Brak któregokolwiek z tych elementów może sprawić, że pozornie stabilny program procesu pozostawi cechę krytyczną poza zakresem kwalifikacji.
Artykuł dotyczy systemowego podejścia do kulowania elementów lotniczych: od wymagań umownych i zatwierdzonego źródła, przez kwalifikację procesu, po dokumentację odbiorową i identyfikowalność. Wymagania dla konkretnych części, takich jak podwozia lub łopatki, mogą wprowadzać dodatkowe ograniczenia i zawsze pozostają nadrzędne.
Jakie zmienne definiują kontrolowany proces kulowania elementów lotniczych?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: hierarchię wymagań i aktualne rewizje; zatwierdzone wyposażenie, medium, oprzyrządowanie, program i personel; a także identyfikowalność partii, kontrolę, odchylenia i zapisy dopuszczenia. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny mogą stanowić podstawę oceny technicznej dopiero po powiązaniu z faktycznym oddziaływaniem strumienia medium, dostępem do części i metodą odbioru.
| Obszar decyzyjny | Co należy zdefiniować | Dowody odbioru |
|---|---|---|
| Hierarchia wymagań i aktualne rewizje | Przegląd umowy i potwierdzenie zatwierdzonego źródła | Macierz charakterystyk rysunku do raportu |
| Zatwierdzony sprzęt, medium umacniające, osprzęt, program i personel | Kwalifikowana konfiguracja bazowa procesu | Zapisy dotyczące intensywności, pokrycia i medium do kulowania |
| Identyfikowalność partii, zapisy kontroli, odchyleń i dopuszczenia | Kompletny pakiet dokumentacji stanowiącej obiektywne dowody zgodności | Identyfikowalność konfiguracji, operatora, części i niezgodności |
Tabela 1. Macierz decyzyjna inżynierska dla tego artykułu.
Kontrole z tabeli 1 są ze sobą powiązane. Zmiana hierarchii wymagań lub rewizji może zmienić dowody potrzebne dla zatwierdzonego wyposażenia, medium, oprzyrządowania, programu i personelu. Z kolei wymagania identyfikowalności, kontroli, odchyleń i dopuszczenia mogą zawężać dopuszczalne okno procesu. Plan kwalifikacji powinien zatem sprawdzać interakcje, a nie oceniać każdą zmienną w oderwaniu.
Jak kulowanie elementów lotniczych wpisuje się w kompletny system sterowania procesem?
Prace w lotnictwie i kosmonautyce łączą kontrolę techniczną z zatwierdzonymi źródłami, rewizją dokumentów i wymaganiami dotyczącymi identyfikowalności. Pakiet dopuszczenia jest częścią wyników procesu, a nie materiałem administracyjnym dodawanym później.
System kontroli powinien obejmować przegląd umowy i potwierdzenie zatwierdzonego źródła, kwalifikowaną konfigurację bazową procesu oraz kompletny pakiet dokumentacji stanowiącej obiektywne dowody zgodności. Każdą kontrolę należy opisać operacyjnie: wskazać odpowiedzialność, częstotliwość, limit i reakcję. Sformułowania „monitorować regularnie” lub „w razie potrzeby” nie definiują powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie powierzchni i reakcja części stanowią odrębne rodzaje potwierdzenia wyniku. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do zaobserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub odporność na korozję są odrębnymi wynikami tylko wtedy, gdy wymagają ich dokumenty kwalifikacyjne albo rysunek.
Przegląd umowy, potwierdzenie zatwierdzonego źródła, kwalifikowana konfiguracja bazowa i kompletny pakiet dokumentacji potwierdzającej muszą odnosić się do rzeczywistego urządzenia, medium, oprzyrządowania, geometrii części oraz jej numeru seryjnego lub partii.

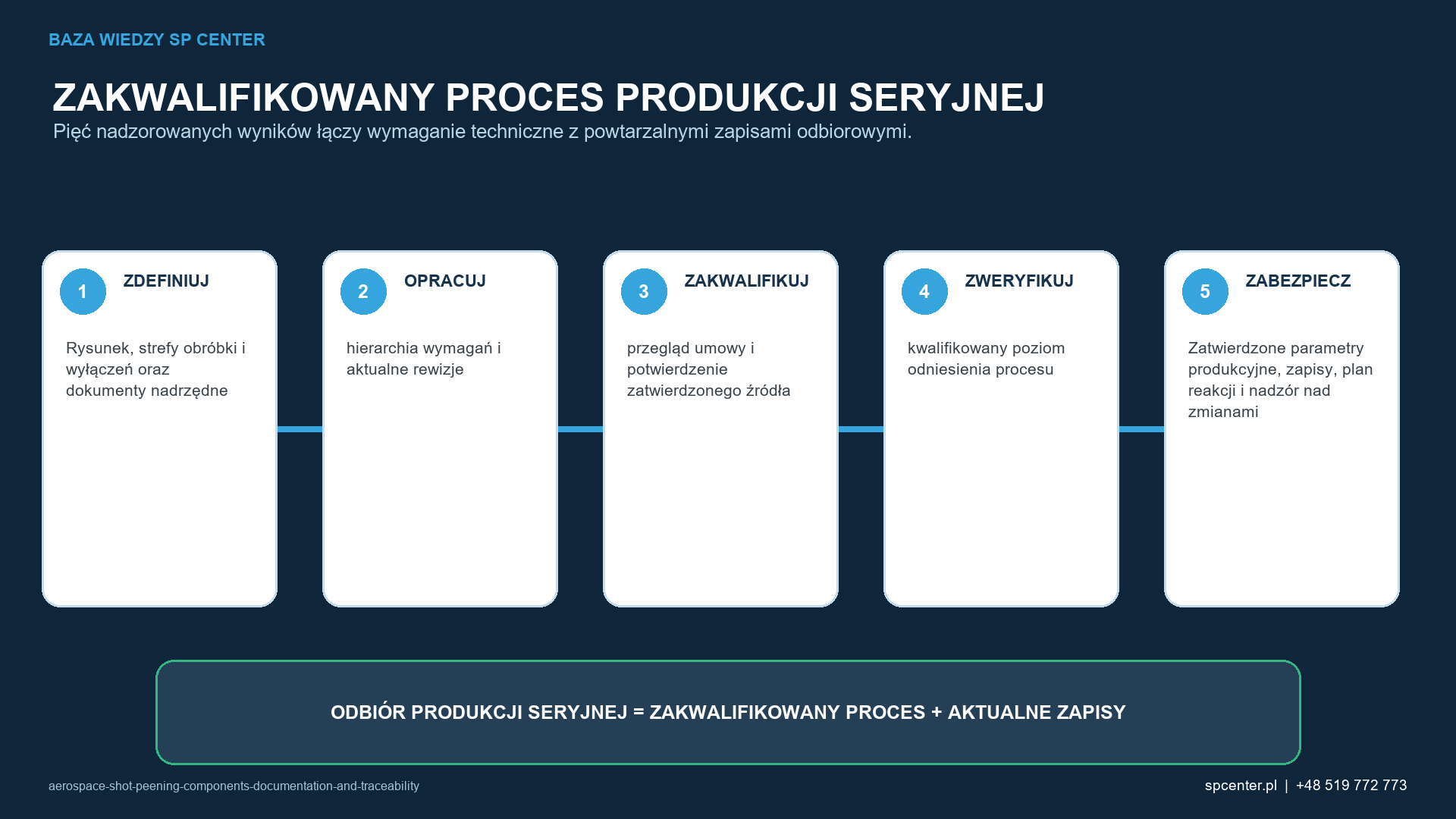

Jak kwalifikować kulowanie elementów lotniczych przed produkcją seryjną?
- Potwierdź uprawnienia i dokumenty nadrzędne. Ustal rewizję rysunku, klauzule zamówienia, dodatkowe wymagania klienta oraz kompletne rewizje przywołanych norm. Zapisz i rozstrzygnij sprzeczności przed wyborem procesu.
- Zdefiniuj zastosowanie. Opracuj mapę hierarchii wymagań i obowiązujących rewizji, wskaż cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenie oraz jednoznacznie oznacz powierzchnie wyłączone z obróbki.
- Przeprowadź próbę kwalifikacyjną. Użyj wyposażenia, medium, oprzyrządowania i ruchu reprezentatywnych dla produkcji, a następnie sprawdź odporność zatwierdzonej konfiguracji — urządzenia, medium, uchwytu, programu i personelu — bez przekraczania kryteriów granicznych dla materiału, powierzchni i wymiarów.
- Zbierz niezależne dowody. Połącz macierz cech od rysunku do raportu z zapisami intensywności, pokrycia i medium oraz identyfikowalnością konfiguracji, operatora, części i niezgodności. Żaden pojedynczy wskaźnik nie powinien samodzielnie przesądzać o odbiorze.
- Zatwierdź konfigurację bazową. Udokumentuj przegląd umowy i zatwierdzone źródło, kwalifikowaną konfigurację procesu oraz kompletny pakiet dokumentacji potwierdzającej, w tym alarmy, zasady utrzymania, okres przechowywania zapisów i warunki ponownej kwalifikacji.
Jakie pomiary potwierdzają kontrolę kulowania elementów lotniczych?
Dowód musi odpowiadać konkretnej deklaracji. Wynik może być technicznie poprawny, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozdziela trzy najczęściej mylone rodzaje potwierdzenia.
| Rodzaj potwierdzenia | Co może wykazać | Czego nie może udowodnić samodzielnie |
|---|---|---|
| Weryfikacja procesu | Kwalifikowany strumień i konfiguracja pozostają kontrolowane za pomocą macierzy charakterystyk „od rysunku do raportu”. | Pokrycie części ani jej trwałość zmęczeniowa |
| Akceptacja powierzchni | Wskazana strefa spełnia określone kryterium oceny powierzchni na podstawie zapisów pokrycia i medium | Głębokość ani wartość naprężeń szczątkowych |
| Wyniki badań i zapisy dotyczące części lub systemu | Pytanie dotyczące konkretnego zastosowania jest rozstrzygane za pomocą zapisów konfiguracji, operatora, części i niezgodności | Możliwość przeniesienia wyniku na inny materiał, geometrię lub warunki eksploatacji |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać miejsce, kierunek, metodę, przyrząd, status kalibracji lub weryfikacji, częstotliwość próbkowania oraz osobę lub jednostkę zatwierdzającą. Dla elementów lotniczych użyteczny pakiet łączy macierz cech od rysunku do raportu, zapisy intensywności, pokrycia i medium oraz identyfikowalność konfiguracji, operatora, części i niezgodności. Zapisy źródłowe i pomocnicze muszą być jednoznacznie powiązane z obrabianą partią.
Ilustracja została stworzona specjalnie dla SP Center i nie stanowi fotografii sprzętu produkcyjnego ani wyniku pomiaru części.

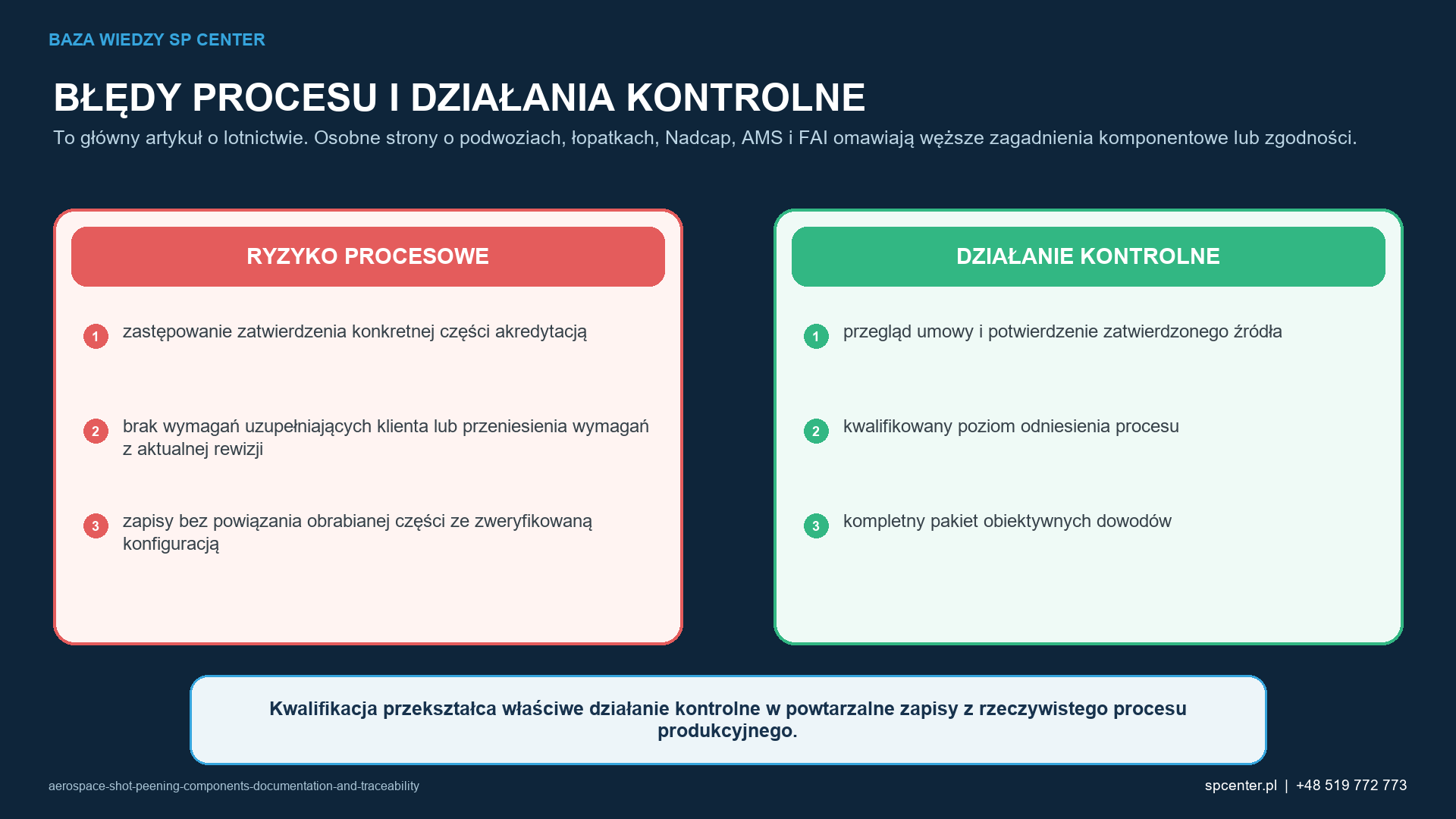

Jakie niezgodności powinny zatrzymać proces lub spowodować odseparowanie wyrobu?
- Traktowanie akredytacji jako zamiennika zatwierdzenia dla konkretnej części. Należy odseparować objęty wyrób, ustalić ostatni potwierdzony stan zgodny oraz na podstawie przeglądu umowy i zatwierdzonego źródła określić, czy problem dotyczy wymagania, konfiguracji czy wykonania procesu.
- Brak dodatkowych wymagań klienta lub niekontrolowany przepływ rewizji. Nie wolno kompensować niepewności dodatkową ekspozycją. Najpierw trzeba potwierdzić wymagania, dostęp do części, medium, wyposażenie i kryteria powierzchni, a następnie odtworzyć lub ponownie zatwierdzić konfigurację bazową procesu.
- Zapisy, które nie łączą obrabianej części ze zweryfikowaną konfiguracją. Należy zabezpieczyć identyfikowalność, odseparować wyrób wykonany w podejrzanych warunkach i uzyskać wymaganą decyzję jednostki projektowej lub klienta. Dalsze postępowanie musi opierać się na kompletnym pakiecie obiektywnych dowodów.
Ponowne kulowanie nie jest automatyczną metodą naprawczą. Łączna ekspozycja, reakcja materiału, chropowatość, wymiary, powłoka i kolejność obróbki cieplnej mogą ograniczać możliwość wykonania następnego cyklu. Upoważnienie oraz dowody ponownego odbioru muszą być jednoznaczne.
Jak jednoznacznie określić kulowanie elementów lotniczych w dokumentacji zakupowej i technicznej?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe (RFQ) powinno określać numer części i rewizję, materiał i obróbkę cieplną, stan powierzchni wejściowej, mapę obróbki i maskowania, przywoływane normy, wymaganą intensywność i oznaczenie płytki, definicję pokrycia, ograniczenia powierzchni i wymiarów, wielkość partii i dokumentację. W tym temacie należy dodać wyraźne wymagania dotyczące hierarchii wymagań i aktualnych rewizji, zatwierdzonego sprzętu, medium do kulowania, oprzyrządowania, programu i personelu oraz identyfikacji partii, kontroli, odchyleń i dokumentacji dopuszczenia.
Nie należy kopiować uniwersalnych nastaw z innej części. Zamiast tego dostawca powinien wyjaśnić, jak proponowany proces realizuje przegląd umowy i potwierdzenie zatwierdzonego źródła, kwalifikowaną konfigurację bazową oraz kompletny pakiet dokumentacji potwierdzającej. Powinien też wykrywać sytuacje, w których akredytacja jest błędnie traktowana jako zatwierdzenie dla konkretnej części, brakuje dodatkowych wymagań klienta albo zapisów łączących część ze zweryfikowaną konfiguracją.
Wiarygodne dopuszczenie ma charakter warunkowy: kulowanie elementów lotniczych jest zgodne tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, spełniono wymagania intensywności i pokrycia, zachowano limity dla części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja właściwości użytkowych wykraczająca poza te kontrole wymaga własnej walidacji.
Jak kwalifikować i zamawiać kulowanie elementów lotniczych wraz z dokumentacją i identyfikowalnością?
Kwalifikacja musi łączyć konkretną część z kontrolowanym procesem produkcyjnym. Przegląd techniczny obejmuje hierarchię wymagań i aktualne rewizje, zatwierdzone wyposażenie, medium, oprzyrządowanie, program i personel oraz identyfikowalność partii, kontrolę, odchylenia i zapisy dopuszczenia. Wyniku nie można automatycznie przenieść po zmianie urządzenia, medium, oprzyrządowania, geometrii, ruchu, przygotowania części lub metody odbioru.
Plan dopuszczenia powinien wykrywać ryzyka właściwe dla części: traktowanie akredytacji jako zamiennika zatwierdzenia, brak dodatkowych wymagań klienta lub niekontrolowaną zmianę rewizji oraz zapisy, które nie łączą części ze zweryfikowaną konfiguracją. SP Center może zaproponować próbę wykonalności i sposób sterowania procesem, lecz nadrzędne pozostają rysunek, przywołane specyfikacje, zatwierdzone odchylenia i wymagania przekazane przez klienta.
| Dane wejściowe do zapytania ofertowego (RFQ) | Dlaczego to ważne |
|---|---|
| Nadzorowany rysunek i rewizja | Definiuje tożsamość części, strefy obróbki, granice i wykluczenia. |
| Materiał, obróbka cieplna i powierzchnia wejściowa | Umożliwia ocenę medium, ryzyka uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji |
| Obowiązujące specyfikacje i wymagania przekazane przez klientów | Wskazuje jednostkę odpowiedzialną za intensywność, pokrycie, medium, zapisy i odbiór |
| Geometria, rozmiar, masa i cechy reprezentatywne | Pozwala ocenić wykonalność oraz wskazać miejsce o najtrudniejszym dostępie |
| Liczba części, struktura partii i plan dostaw | Pozwala zdefiniować przebieg produkcji, plan zdolności, poziom identyfikowalności i podstawę handlową |
| Wymagania dotyczące powierzchni, wymiarów i dokumentacji | Zapobiega traktowaniu intensywności lub pokrycia jako jedynego dowodu dopuszczenia |
Tabela 3. Dane wejściowe zapytania ofertowego (RFQ) do kontrolowanego przeglądu projektu.
WSPARCIE DLA RFQ Prześlij nadzorowany rysunek, wymagania i liczbę części na adres [email protected]. W sprawie wstępnej rozmowy o wykonalności zadzwoń pod numer +48 519 772 773.
Jakie błędne przekonania o kulowaniu elementów lotniczych, dokumentacji i identyfikowalności wymagają sprostowania?
SPRAWDŹ „Prawidłowa intensywność Almena potwierdza kompletny wynik na części lotniczej”. Fałsz. Intensywność, pokrycie, stan części i dane właściwe dla zastosowania są odrębnymi rodzajami potwierdzenia.
SPRAWDŹ „Kwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część”. Fałsz. Zmiana wyposażenia, medium, oprzyrządowania, geometrii, ruchu lub metody odbioru wymaga udokumentowanego przeglądu, a często również ponownej kwalifikacji.
SPRAWDŹ „Większa ekspozycja zawsze poprawia wynik”. Fałsz. Nadmierna ekspozycja może pogorszyć stan powierzchni, zwiększyć odkształcenie albo wyprowadzić proces poza zatwierdzone okno. Stosuje się wyłącznie ekspozycję wynikającą z obowiązujących wymagań i kwalifikacji.
SPRAWDŹ „Kontrola wzrokowa powierzchni zastępuje zapisy procesu”. Fałsz. Gdy są wymagane, pakiet dopuszczenia powinien zawierać macierz cech od rysunku do raportu, zapisy intensywności, pokrycia i medium oraz identyfikowalność konfiguracji, operatora, części i niezgodności.
Najczęstsze pytania o kulowanie elementów lotniczych, dokumentację i identyfikowalność
Jakie informacje są potrzebne do wyceny kulowania elementów lotniczych?
Rzetelne zapytanie ofertowe zawiera nadzorowany rysunek i rewizję, stan materiału i obróbki cieplnej, strefy obróbki i wyłączenia, normy, wymagania intensywności i pokrycia, ograniczenia powierzchniowe i wymiarowe, liczbę części, strukturę partii oraz wymagane zapisy. Przegląd techniczny powinien dodatkowo objąć zatwierdzone wyposażenie, medium, oprzyrządowanie, program, personel i wymagania dotyczące identyfikowalności.
Jakie zapisy potwierdzają kontrolę kulowania elementów lotniczych?
Zestaw zapisów powinien łączyć część i partię z kwalifikowaną maszyną, medium, oprzyrządowaniem i programem, a następnie obejmować intensywność, pokrycie oraz wymagane kontrole części. Powinien również zapewniać identyfikowalność konfiguracji, operatora i niezgodności.
Czy skuteczny program procesu można przenieść na inną część lub maszynę?
Nie na podstawie samych nastaw. Transfer wymaga przeglądu różnic w wyposażeniu, medium, geometrii, ruchu, oprzyrządowaniu i metodzie odbioru. Szczególnie trzeba potwierdzić zatwierdzenie dla konkretnej części, kompletność wymagań klienta i rewizji oraz możliwość powiązania każdego wyrobu ze zweryfikowaną konfiguracją.
Czy prawidłowa intensywność Almena potwierdza wynik na części?
Nie. Intensywność Almena charakteryzuje strumień kulowania w określonych warunkach badawczych. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i wytrzymałość zmęczeniowa to odrębne zagadnienia wymagające dowodów wskazanych na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie elementów lotniczych?
Ponowną kwalifikację należy rozważyć po każdej zmianie mogącej naruszyć zakwalifikowaną zależność między wejściami i wynikami procesu, w tym po zmianie maszyny, dyszy lub wirnika, medium, separatora, oprzyrządowania, programu, geometrii części albo metody kontroli. Decyzja powinna uwzględniać przegląd umowy, potwierdzenie zatwierdzonego źródła, kwalifikowaną konfigurację bazową i kompletny pakiet dokumentacji stanowiącej obiektywne dowody zgodności.
Czy kulowanie może naprawić istniejące pęknięcie lub odrzucony defekt?
Nie. Kulowanie jest kontrolowanym procesem umacniania warstwy wierzchniej, a nie metodą naprawy pęknięć. Istniejące uszkodzenia trzeba wykryć, ocenić i poddać decyzji zgodnie z właściwymi wymaganiami projektowymi i naprawczymi przed kulowaniem.
Czy śrutowanie może zastąpić kulowanie elementów lotniczych?
Nie — nie automatycznie. Śrutowanie jest zwykle procesem czyszczenia, usuwania zgorzeliny lub nadawania tekstury. Kontrolowane kulowanie wymaga zdefiniowanego medium, intensywności, pokrycia, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody projektowej i umownej dla konkretnej części.
Jak SP Center może ocenić projekt kulowania?
Prześlij nadzorowany rysunek, stan materiału i obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, liczbę części oraz dokumenty odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować plan kwalifikacji. W sprawie wstępnej rozmowy zadzwoń pod numer +48 519 772 773.
Najważniejsze wnioski
- Kulowanie elementów lotniczych podlega wymaganiom rysunku, zamówienia, specyfikacji procesu, dodatkowym wymaganiom klienta, zasadom korzystania z zatwierdzonych źródeł oraz obiektywnym zapisom produkcyjnym. Wyniku technicznego nie można oddzielić od dokumentacji: same prawidłowe nastawy maszyny, bez aktualnych zapisów intensywności, pokrycia, medium do kulowania, konfiguracji i identyfikowalności partii, nie wystarczają do dopuszczenia wyrobu.
- Hierarchię wymagań i aktualne rewizje, zatwierdzone wyposażenie, medium, oprzyrządowanie, program i personel oraz identyfikowalność partii, kontrolę, odchylenia i zapisy dopuszczenia należy traktować jako jeden powiązany system.
- Stabilność zatwierdzonego procesu wymaga przeglądu umowy i potwierdzenia zatwierdzonego źródła, kwalifikowanej konfiguracji bazowej oraz kompletnego pakietu obiektywnych dowodów.
- Przed dopuszczeniem wyrobu wykryj i ogranicz ryzyko wynikające z traktowania akredytacji jako zatwierdzenia dla konkretnej części, brakujących wymagań klienta lub rewizji oraz niepełnej identyfikowalności między częścią a konfiguracją procesu.
- Pakiet dokumentacji potwierdzającej powinien obejmować macierz cech od rysunku do raportu, dane intensywności, pokrycia i medium oraz identyfikowalność konfiguracji, operatora, części i niezgodności.
- Podstawę odbioru stanowią nadzorowany rysunek, umowa, wymagania przekazane przez klienta oraz komplet obowiązujących specyfikacji i rewizji.
Powiązane poradniki SP Center
- Kulowanie podwozia: Dlaczego proces jest krytyczny dla trwałości zmęczeniowej
- Czym jest kulowanie?
- Pokrycie powierzchni po kulowaniu
- Intensywność Almena w procesie kulowania
Źródła techniczne
2. SAE AMS2432E, Shot Peening, Computer Monitored
3. SAE ARP7488, Guidelines for Design and Process Control of Shot Peening
4. SAE AS7117A, Nadcap Requirements for Shot Peening (cancelled; verify current PRI AC7117 criteria)
5. SAE AS9102C, Aerospace Series — First Article Inspection Requirements
6. Performance Review Institute, Nadcap Accreditation — Surface Enhancement
7. SAE J2441_202511, Shot Peening
8. SAE J442_202602, Tools for Peening Intensity Determination and Verification
9. SAE J443_202512, Procedures for Determining and Verifying Peening Intensity
KONTROLA ODNIESIEŃ Stosuj pełne oznaczenia i rewizje przywołane na rysunku, w umowie oraz wymaganiach klienta. Artykuł przedstawia kontekst inżynierski i nie zastępuje dokumentów kontrolowanych.
