Letecké komponenty, úrovne schválenia, výrobné záznamy a riadenie zmien pre riadené guľôčkovanie
Riadené guľôčkovanie leteckých súčiastok musí spĺňať výkres, objednávku, rozhodujúcu procesnú špecifikáciu, zákaznícke dodatky a požiadavky na dodávateľa schváleného zákazníkom. Stabilné nastavenie stroja nestačí: kvalifikované usporiadanie, Almenova intenzita, pokrytie, stav pracovného média, akceptácia súčiastky a sledovateľnosť šarže musia byť prepojené s vykonanou prácou.
Príslušná revízia je tá, ktorá je stanovená v hierarchii zmluvy a dokumentácie. Ak chýba špecifikácia, doplnok zákazníka alebo podmienka schválenia alebo je v rozpore, dotknutá práca by sa mala pozastaviť, kým oprávnený zákazník alebo konštrukčne zodpovedné oddelenie nevydá riadené objasnenie.
Ktoré komponenty v leteckom priemysle sa bežne guľôčkujú?
Guľôčkovanie sa môže špecifikovať pre časti podvozku a pohonu, ozubené kolesá, hriadele, pružiny, komponenty turbín alebo kompresorov a iné súčiastky vystavené riziku únavy, frettingového poškodenia alebo korózneho praskania pod napätím. Samotný názov komponentu nikdy nedefinuje proces. Zóny spracovania, výnimky, stav materiálu a postup výroby musia pochádzať z výkresu a schválených technických požiadaviek.
Kritické miesta môžu zahŕňať zaoblenia, otvory, koreňové oblasti, drážky, závity alebo prechody, ale ich relevantnosť je špecifická pre daný komponent. Prístup, maskovanie a kontrola sa preto musia preukázať na skutočnej geometrii alebo na schválenej reprezentatívnej konfigurácii.
Aký je rozdiel medzi akreditáciou Nadcap, schválením zákazníkom a uvoľnením dielu?
Nadcap je akreditáciou organizácie a jej auditovaného rozsahu špeciálnych procesov; nie je to certifikácia produktu a nenahrádza schválenie dodávateľa zákazníkom. Kvalifikácia procesu, schválenie dielu alebo prvého výrobku, uvoľnenie výrobnej šarže a sledovateľnosť záznamov sú dodatočné, samostatné úrovne dokladov.
| Úroveň schválenia alebo kontroly | Otázka, na ktorú odpovedá | Reprezentatívny doklad |
|---|---|---|
| Akreditácia Nadcap | Je dodávateľ akreditovaný pre príslušný rozsah špeciálnych procesov? | Aktuálny rozsah PRI a stav akreditácie |
| Schválenie zdroja zákazníkom | Sú organizácia a pracovisko schválené pre tohto zákazníka, skupinu dielov alebo program? | Schválenie zákazníkom alebo záznam o schválenom dodávateľovi |
| Kvalifikácia procesu | Boli skutočný stroj, pracovné médium, prípravky, pohyb a preberací postup kvalifikované? | Schválený základný plán procesu a záznam o kvalifikácii |
| Schválenie dielu alebo prvého výrobku | Bola konfigurácia a predloženie špecifického komponentu akceptované tam, kde sa to požadovalo? | Schválenie zákazky, prvého výrobku alebo ekvivalentné schválenie |
| Uvoľnenie výrobnej dávky | Spĺňala skutočná dávka všetky uvedené kritériá prijatia procesu a komponentu? | Sledovateľné záznamy o zákazkách, kontrolách a uvoľnení |
| Sledovateľnosť záznamov | Dá sa každý výsledok prepojiť s dielom alebo šaržou, konfiguráciou, operátorom a príslušnou revíziou? | Riadená sada záznamov s históriou uchovávania a zmien |
Tabuľka 1. Akreditácia, schválenie dodávateľa zákazníkom, kvalifikácia procesu, schválenie dielu, uvoľnenie šarže a sledovateľnosť sú samostatné úrovne kontroly.
Žiadne jednotlivé schválenie automaticky neuspokojuje ostatné. Preskúmanie zmluvy musí určiť, ktoré vrstvy sa vzťahujú na konkrétny program, pracovisko, diel a objednávku.

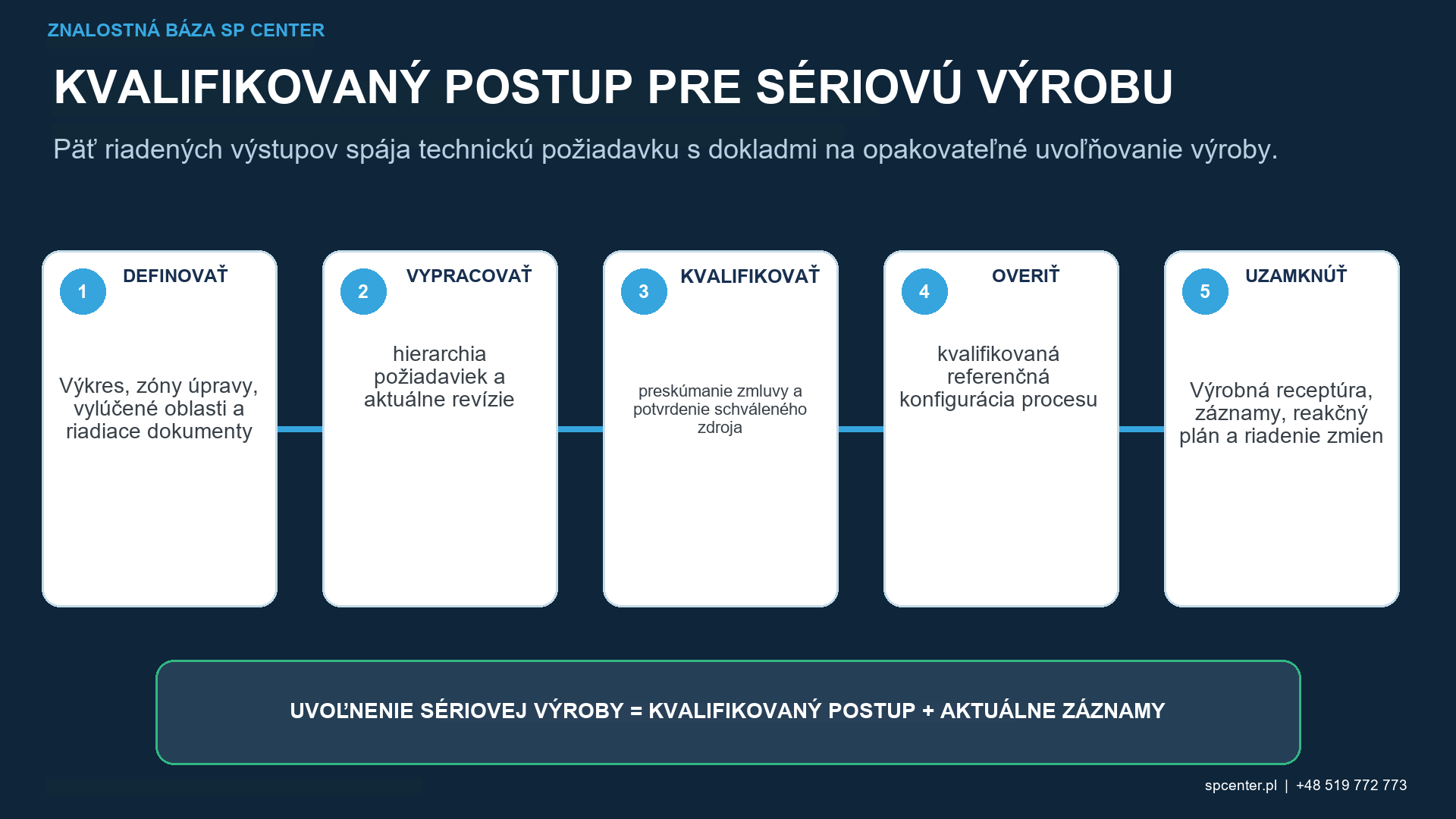

Ako by sa mal kvalifikovať proces guľôčkovania v leteckom priemysle?
Kvalifikácia musí používať reprezentatívne zariadenia, médiá, upínacie prípravky, maskovanie, programy, pohyb a metódy kontroly pre danú výrobu. Mala by stanoviť požadovanú Almenovu intenzitu z príslušného systému Almen a postupu saturácie, potom samostatne preukázať pokrytie a akceptáciu komponentov na požadovaných povrchoch.
- Zmrazte kontrolovaný výkres, materiál a podmienky tepelného spracovania, zóny spracovania a vylúčenia.
- Identifikujte autorizovaný stroj, trysky alebo kotúč, médiá, upínacie prípravky, maskovanie, program a vyškolený personál.
- Definujte limity procesu, monitorovanie, kalibráciu alebo overovanie, reakčné plány a uchovávanie záznamov.
- Preukážte prístup, pokrytie, stav povrchu a akceptáciu rozmerov na reprezentatívnej geometrii.
- Použite validáciu XRD, únavy materiálu, SCC alebo iných komponentov iba vtedy, keď to vyžaduje výkres alebo schválený kvalifikačný plán.
Ktoré doklady preukazujú riadenie procesu a akceptáciu komponentov?
Almenova intenzita, pokrytie a validácia súčiastky odpovedajú na rôzne otázky. Vyhovujúci Almenov výsledok nedokazuje, že zapustený alebo ťažko prístupný prvok dostal úplné pokrytie, a výsledok kontroly pokrytia nestanovuje profil zvyškových napätí ani predĺženie únavovej životnosti.
| Úroveň dokladov | Čo sa stanovuje | Čo samo osebe nestanovuje |
|---|---|---|
| Overenie procesu | Bola zachovaná kvalifikovaná konfigurácia toku a procesu vrátane Almen, médií, zariadení, programu a monitorovacích kontrol | Pokrytie každej funkcie komponentu alebo únavy komponentu |
| Prijatie povrchu komponentu | Kontroly plochy definovanej výkresom, hranice, stavu povrchu a ďalšie odkazované kontroly dielu sú prijateľné | Hĺbka alebo veľkosť profilu zvyškového napätia |
| Validácia komponentu | Špecifikovaný vplyv na úrovni komponentu bol preukázaný pomocou XRD, únavy, SCC alebo inej schválenej kvalifikačnej metódy, kde sa to požadovalo | Automatická prenosnosť na iný materiál, geometriu alebo prevádzkový stav |
Tabuľka 2. Overenie procesu, akceptácia povrchu komponentu a validácia komponentu odpovedajú na rôzne technické otázky.
XRD môže charakterizovať profil zvyškového napätia špecifický pre komponent počas kvalifikácie alebo validácie. Nie je to rutinná náhrada za Almenovu intenzitu, overenie pokrytia alebo kontrolu výrobnej konfigurácie, pokiaľ riadiaca požiadavka výslovne neuvádza inak.
Aká dokumentácia a sledovateľnosť sú potrebné?

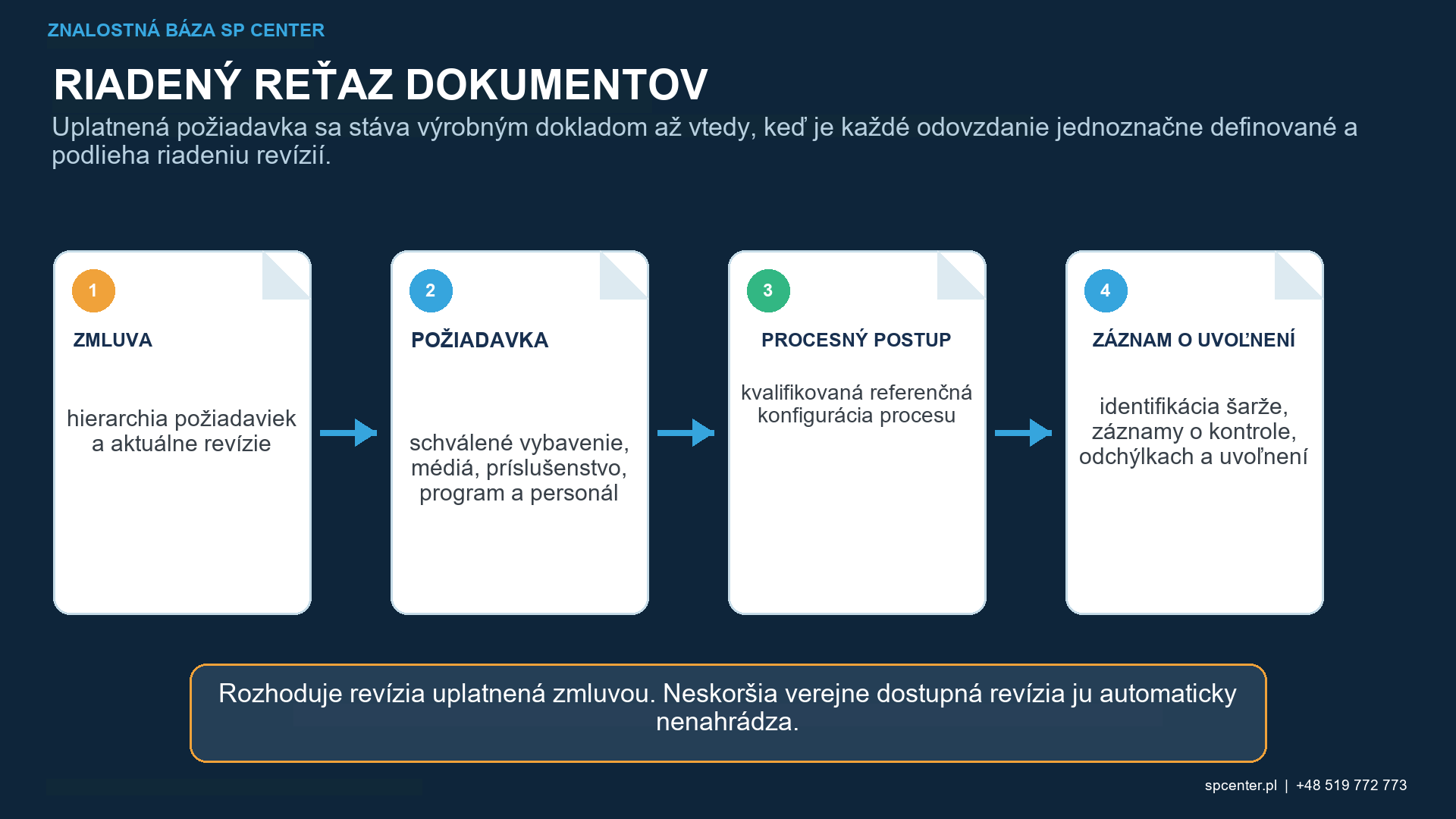

Uvoľňovací balík musí byť definovaný zmluvou. V závislosti od programu môže zahŕňať identitu dielu a šarže, revízie výkresov a špecifikácií, identifikáciu stroja a programu, záznamy médií, výsledky Almen, doklady o pokrytí, stav operátora, kontroly komponentov, rozhodnutie o ďalšom postupe nezhôd a autorizáciu uvoľnenia. Jeden identický balík nie je univerzálne vyžadovaný pre každého zákazníka.
Záznamy by mali spájať spracovaný diel alebo šaržu s konfiguráciou a dokladmi použitými na uvoľnenie. Zmeny, odchýlky a rozhodnutia o prepracovaní musia zostať sledovateľné až k autorizovanej funkcii, ktorá ich schválila.
Ako by sa mali kontrolovať odchýlky, zmeny a rekvalifikácia?

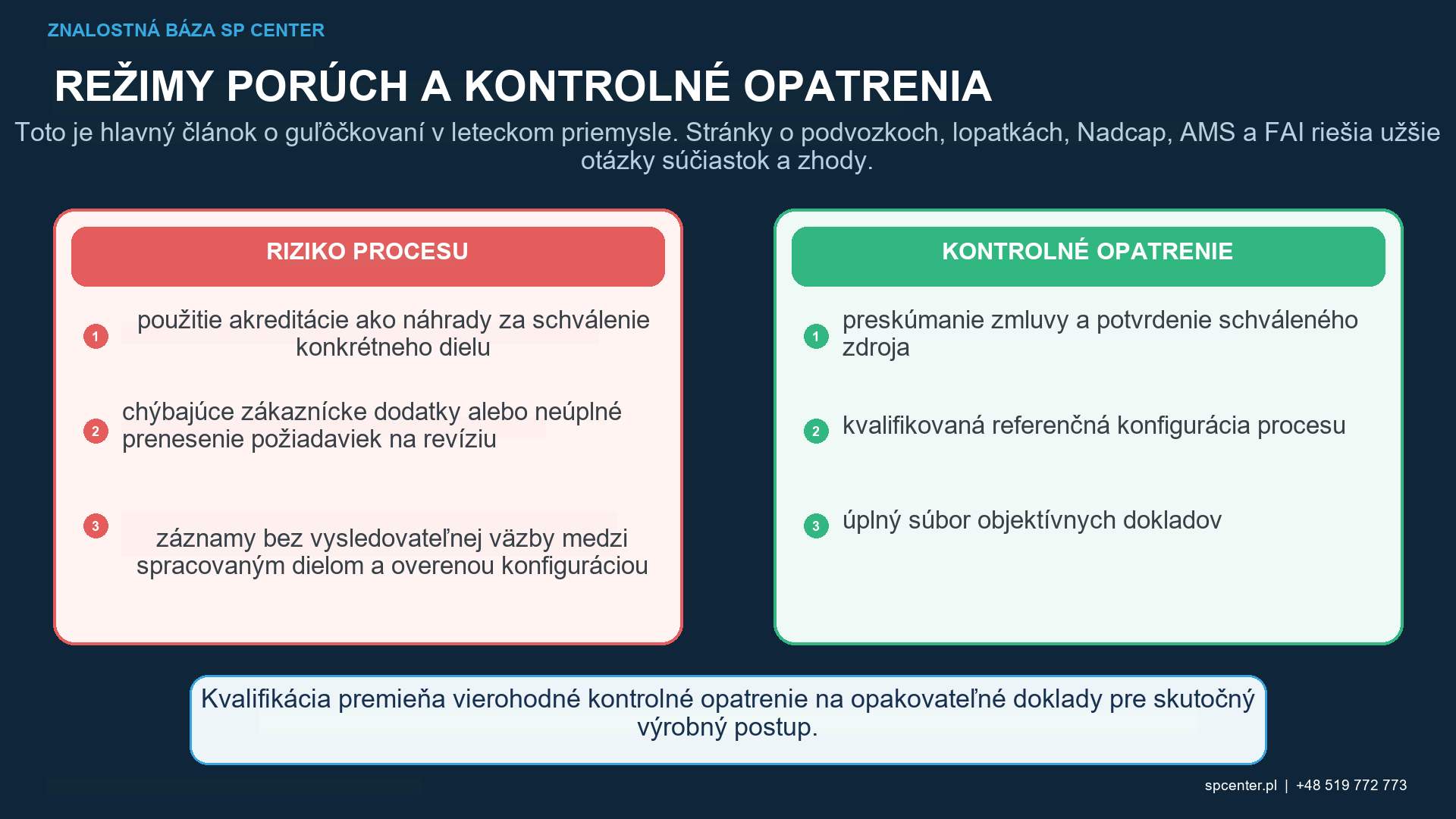

Nevyriešená odchýlka sa nesmie premeniť na neformálnu zmenu procesu. Chýbajúce požiadavky, konfliktné revízie, monitorovanie mimo limitov, zlyhania kontroly médií alebo neúplná sledovateľnosť si vyžadujú zadržanie a riadené rozhodnutie o ďalšom postupe pred uvoľnením.
Zmeny stroja, trysky alebo kolesa, média, separátora, upínacieho prípravku, maskovania, programu, pohybu, geometrie komponentu, stavu povrchu, metódy kontroly alebo riadiacej špecifikácie by sa mali posudzovať podľa schváleného základného kritéria. Zodpovedný orgán musí určiť, či je potrebné preskúmanie, opätovné overenie, rekvalifikácia, činnosť prvého výrobku alebo schválenie zákazníkom.
Dodatočná expozícia nie je automatickou korekciou. Nadmerné guľôčkovanie môže zvýšiť drsnosť, poškodiť hrany, zdeformovať tenké prvky alebo vytvoriť iné neprijateľné povrchové podmienky v závislosti od materiálu a komponentu.
Čo by mala obsahovať výzva na ponuku na guľôčkovanie v leteckom priemysle?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité |
|---|---|
| Riadený výkres, číslo dielu a revízia | Definuje identitu, zóny úpravy, hranice a vylúčenia |
| Materiál, tepelné spracovanie a vstupný povrch | Podporuje hodnotenie poškodenia povrchu, kontaminácie, drsnosti a výrobnej postupnosti |
| Riadiace špecifikácie a prenesené požiadavky zákazníka | Definuje oprávnenie pre médiá, intenzitu, pokrytie, kvalifikáciu, záznamy a schválenia |
| Geometria, veľkosť, hmotnosť a kritické prvky | Podporuje prístup, upínanie, maskovanie a vývoj procesov v najhoršom prípade |
| Množstvo, logika šarže a plán dodávok | Definuje výrobnú stratégiu, kapacitu, sledovateľnosť a obchodný základ |
| Povrch, rozmery a dokumentácia požiadavky | Zabraňuje tomu, aby sa Almenova intenzita alebo pokrytie považovali za jediný doklad o uvoľnení |
Tabuľka 3. Riadená letecká RFQ spája identitu dielu, požiadavky, geometriu, množstvo a doklad o uvoľnení.
Podpora RFQ: Pošlite riadenú dokumentáciu a množstvo na adresu biuro@spcenter.pl alebo volajte +48 519 772 773.
Často kladené otázky o leteckom a kozmickom guľôčkovaní
Ktoré letecké komponenty môžu vyžadovať guľôčkovanie?
Použitie môže zahŕňať diely podvozkov a ovládacích mechanizmov, ozubené kolesá, hriadele, pružiny, súčiastky turbín alebo kompresorov a ďalšie súčiastky kritické z hľadiska únavy. Výkres a konštrukčná autorita určujú, či súčiastka a jej zóny úpravy vyžadujú guľôčkovanie.
Schvaľuje akreditácia Nadcap komponent?
Nie. Akreditácia Nadcap sa vzťahuje na organizáciu a rozsah auditovaného procesu. Schválenie zdroja zákazníkom, kvalifikácia procesu, schválenie dielu a uvoľnenie výrobnej šarže zostávajú samostatnými rozhodnutiami, ktoré sa riadia zmluvou.
Čo by sa malo stať, ak chýba dodatok od zákazníka?
Pozastavte dotknutú prácu a získajte riadené objasnenie od oprávneného zákazníka alebo konštrukčnej funkcie. Na nahradenie chýbajúcich zmluvných požiadaviek sa nesmie použiť interný postup.
Dokazuje zodpovedajúca Almenova intenzita, že komponent je prijateľný?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu média pri guľôčkovaní. Pokrytie, hranice ošetrenia, stav povrchu, rozmery a prípadná požadovaná validácia súčiastky si vyžadujú vlastné doklady.
Je jeden balík údajov o uvoľnení povinný pre každého zákazníka v leteckom priemysle?
Nie. Požadované záznamy závisia od výkresu, objednávky, procesnej špecifikácie a prenesených požiadaviek konkrétneho zákazníka. Výstupná dokumentácia sa musí dohodnúť pri preskúmaní zmluvy.
Kedy by sa mala posúdiť rekvalifikácia?
Posúďte rekvalifikáciu po akejkoľvek zmene, ktorá môže zmeniť kvalifikovaný vzťah medzi vstupmi a výstupmi procesu, vrátane zariadenia, médií, nástrojov, programu, geometrie dielu, metódy kontroly alebo regulačných požiadaviek.
Môže tryskanie nahradiť guľôčkovanie v leteckom priemysle?
Nie bez formálneho technického a zmluvného schválenia. Tryskanie sa vo všeobecnosti používa na čistenie alebo prípravu povrchu, zatiaľ čo riadené guľôčkovanie je kvalifikované na dosiahnutie definovaného efektu vylepšenia povrchu.
Aké informácie by sa mali zaslať do SP Center?
Pošlite riadený výkres, materiál a podmienky tepelného spracovania, regulačné špecifikácie, zóny spracovania a vylúčenia, množstvo, požadované schválenia a záznamy o uvoľnení. Pre úvodné technické preskúmanie zavolajte +48 519 772 773.
Kľúčové poznatky
- Akreditáciu Nadcap, schválenie zákazníkom, kvalifikáciu procesu, schválenie dielu a uvoľnenie šarže považujte za samostatné rozhodnutia.
- Almenovu intenzitu, pokrytie komponentov a validáciu komponentov ponechajte ako samostatné úrovne dokladov.
- Pozastavte dotknuté práce, ak chýbajú zmluvné požiadavky alebo doplnky zákazníka alebo sú v rozpore.
- Kontrolujte odchýlky, zmeny konfigurácie, rekvalifikáciu a zaznamenávajte sledovateľnosť oproti schválenej základnej línii.
- Nepredpokladajte, že viac expozícií, automatizácie alebo jeden certifikát dokážu kompletný výsledok v leteckom priemysle.
Súvisiace príručky SP Center
Technické referencie
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. Inštitút pre kontrolu výkonnosti, Akreditácia Nadcap
5. Inštitút pre kontrolu výkonnosti, Preskúmanie kritérií auditu Nadcap pre vylepšenie povrchu
6. SAE AS7117A (zrušené; nie sú aktuálne kritériá auditu Nadcap)
7. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
Kontrola referencií: Súčasť sa riadi dokumentmi a revíziami uvedenými vo výkrese, zmluve a prenesených požiadavkách zákazníka. Status vydavateľa nenahrádza zmluvne platnú revíziu bez autorizovaného schválenia.
