Luft- und Raumfahrtbauteile, Freigabeebenen, Fertigungsnachweise und Änderungslenkung beim kontrollierten Verfestigungsstrahlen

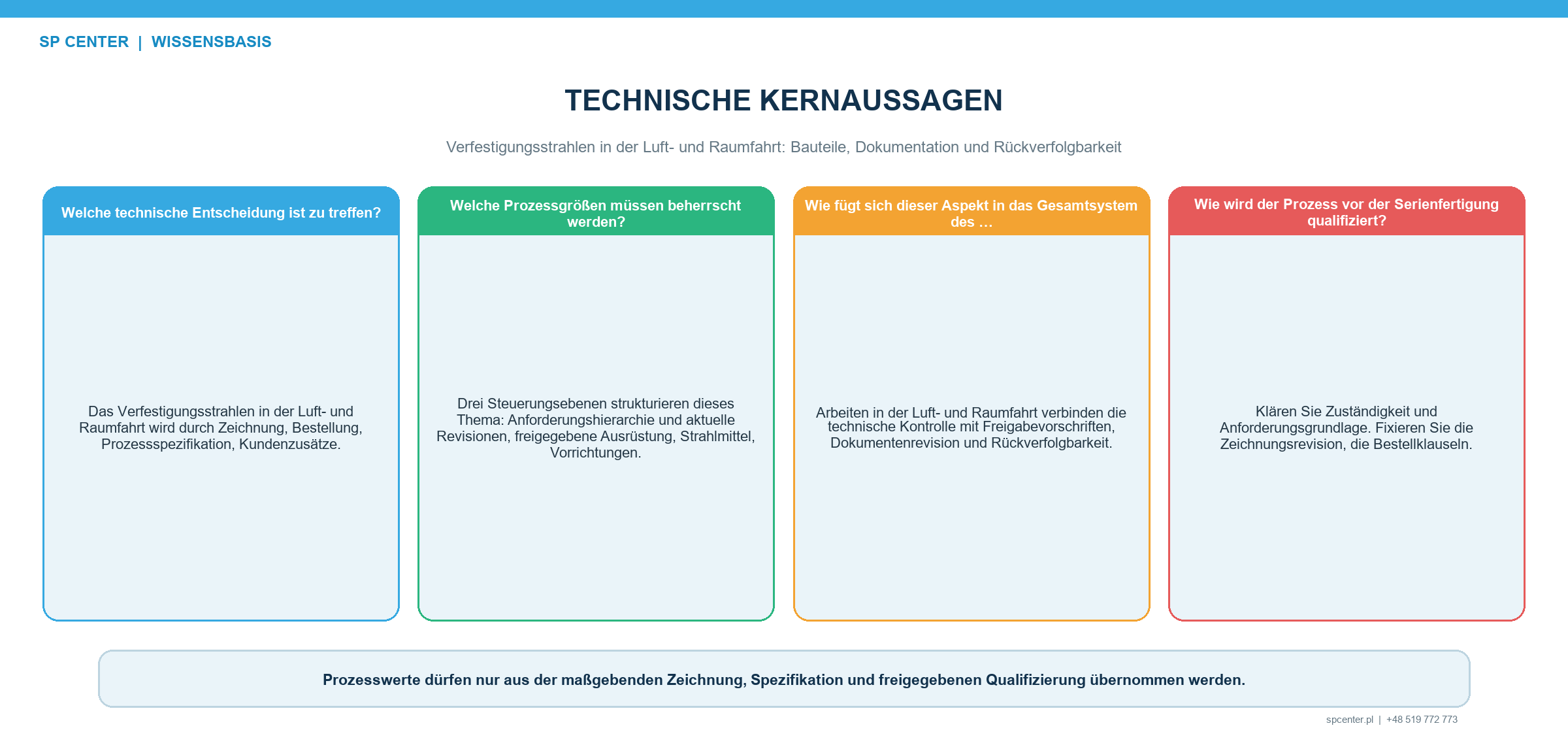

Kontrolliertes Verfestigungsstrahlen (Shot Peening) von Luft- und Raumfahrtbauteilen muss Zeichnung, Bestellung, maßgebende Prozessspezifikation, kundenspezifische Ergänzungen und Vorgaben zu zugelassenen Bezugsquellen erfüllen. Stabile Maschineneinstellungen allein genügen nicht: Qualifizierte Konfiguration, Almen-Intensität, Bedeckungsgrad, Strahlmittelzustand, Bauteilabnahme und Chargenrückverfolgbarkeit müssen mit der ausgeführten Arbeit verknüpft sein.
Maßgebend ist die durch Vertrag und Dokumentenhierarchie festgelegte Revision. Fehlt eine Spezifikation oder Kundenergänzung oder widersprechen sich Anforderungen, ist die betroffene Arbeit bis zu einer gelenkten Klärung durch die autorisierte Kunden- oder Konstruktionsstelle anzuhalten.
Welche Luft- und Raumfahrtbauteile werden verfestigungsgestrahlt?
Mögliche Anwendungen sind Fahrwerks- und Betätigungsteile, Zahnräder, Wellen, Federn, Turbinen- oder Verdichterbauteile sowie weitere Komponenten mit Ermüdungs-, Fretting- oder Spannungsrisskorrosionsrisiko. Die Bauteilbezeichnung allein definiert den Prozess nicht. Behandlungszonen, Ausschlüsse, Werkstoffzustand und Fertigungsfolge ergeben sich aus Zeichnung und freigegebenen technischen Anforderungen.
Kritische Stellen können Verrundungen, Bohrungen, Zahnfüße, Keilwellen, Gewinde oder Übergänge sein. Ihre Relevanz ist jedoch bauteilspezifisch; Zugänglichkeit, Maskierung und Prüfung sind an der tatsächlichen Geometrie oder einer autorisierten repräsentativen Konfiguration nachzuweisen.
Wie unterscheiden sich Nadcap-Akkreditierung, Kundenfreigabe und Bauteilfreigabe?
Nadcap ist eine Akkreditierung der Organisation und ihres auditierten Sonderprozessumfangs. Sie ist keine Produktzertifizierung und ersetzt keine Kundenfreigabe als Bezugsquelle. Prozessqualifizierung, Bauteil- oder Erstmusterfreigabe, Freigabe des Fertigungsloses und Rückverfolgbarkeit bilden zusätzliche, getrennte Nachweisebenen.
| Freigabe- oder Nachweisebene | Zu klärende Frage | Repräsentativer Nachweis |
|---|---|---|
| Nadcap-Akkreditierung | Ist der Lieferant für den zutreffenden Sonderprozessumfang akkreditiert? | Aktueller PRI-Akkreditierungsstatus und freigegebener Umfang |
| Kundenfreigabe als Bezugsquelle | Sind Organisation und Standort für Kunde, Teilefamilie oder Programm freigegeben? | Kundenfreigabe oder Eintrag in der Liste zugelassener Bezugsquellen |
| Prozessqualifizierung | Wurden Anlage, Strahlmittel, Vorrichtung, Bewegung und Abnahmeverfahren qualifiziert? | Freigegebener Prozessausgangsstand und Qualifizierungsnachweis |
| Bauteil- oder Erstmusterfreigabe | Wurden die bauteilspezifische Konfiguration und Einreichung freigegeben, sofern gefordert? | Kundenentscheidung, Erstmuster- oder gleichwertige Freigabe |
| Freigabe des Fertigungsloses | Erfüllt das tatsächliche Los alle aufgerufenen Prozess- und Bauteilkriterien? | Rückverfolgbare Auftrags-, Prüf- und Freigabeaufzeichnungen |
| Rückverfolgbarkeit | Lässt sich jedes Ergebnis mit Bauteil oder Los, Konfiguration, Bediener und Revision verknüpfen? | Gelenkter Datensatz mit Aufbewahrungs- und Änderungshistorie |
Tabelle 1. Akkreditierung, Kunden-Quellenfreigabe, Prozessqualifizierung, Bauteilfreigabe, Losfreigabe und Rückverfolgbarkeit sind getrennte Ebenen.
Keine dieser Freigaben erfüllt automatisch die übrigen. Die Vertragsprüfung muss festlegen, welche Ebenen für das konkrete Programm, den Standort, das Bauteil und die Bestellung gelten.

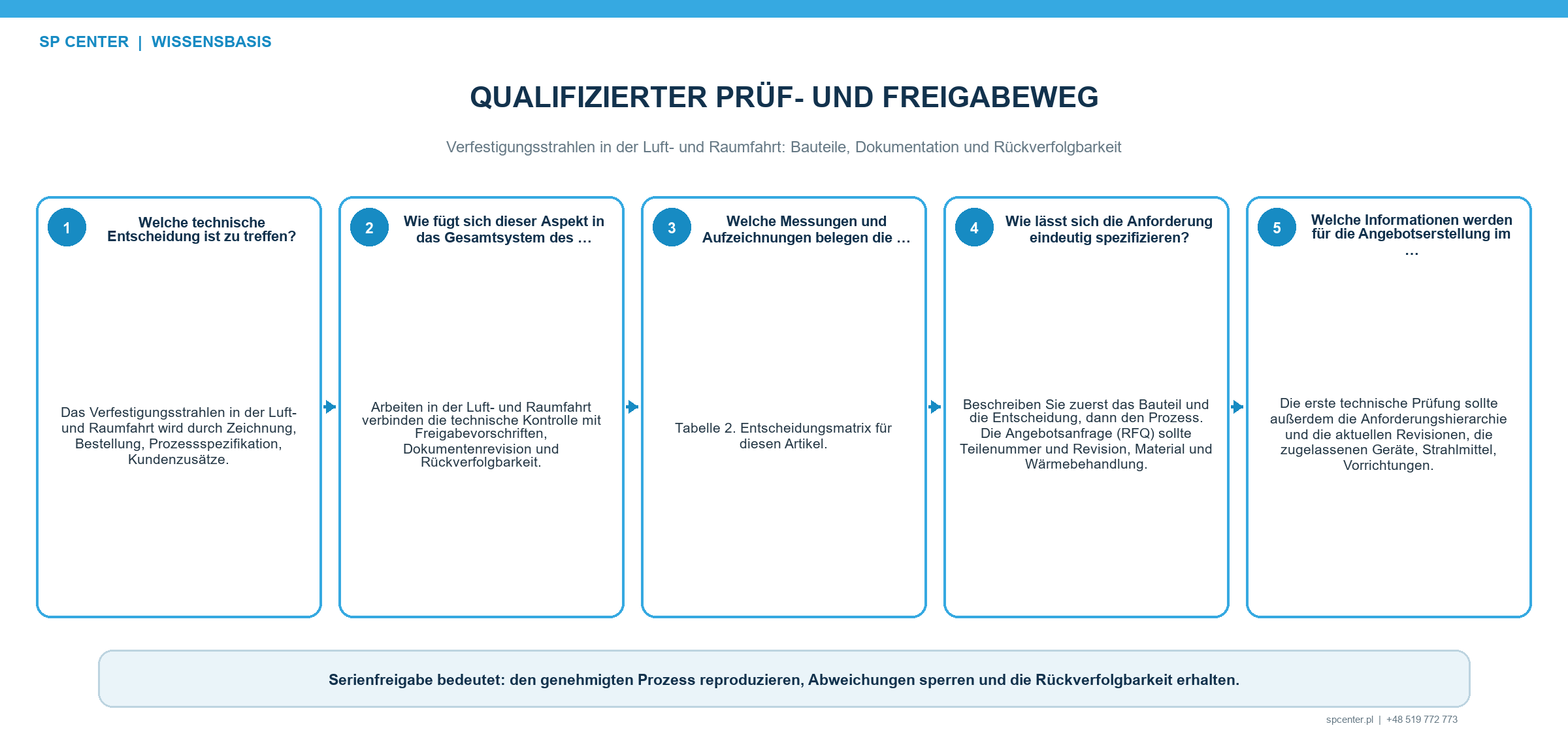

Wie wird das Verfestigungsstrahlen für Luft- und Raumfahrtbauteile qualifiziert?
Die Qualifizierung muss produktionsnahe Anlagen, Strahlmittel, Vorrichtungen, Maskierung, Programme, Bewegungen und Prüfverfahren verwenden. Zunächst wird die geforderte Almen-Intensität mit dem vorgeschriebenen Almen-System und Sättigungsverfahren ermittelt oder verifiziert; Bedeckungsgrad und Bauteilabnahme werden anschließend getrennt an den geforderten Flächen nachgewiesen.
- Gelenkte Zeichnung, Werkstoff- und Wärmebehandlungszustand, Behandlungszonen und Ausschlüsse festlegen.
- Freigegebene Anlage, Düsen oder Schleuderrad, Strahlmittel, Vorrichtung, Maskierung, Programm und qualifiziertes Personal identifizieren.
- Prozessgrenzen, Überwachung, Kalibrierung oder Verifizierung, Reaktionspläne und Aufbewahrung der Aufzeichnungen definieren.
- Zugänglichkeit, Bedeckungsgrad, Oberflächenzustand und Maßhaltigkeit an repräsentativer Geometrie nachweisen.
- XRD-, Ermüdungs-, SCC- oder andere Bauteilvalidierungen nur durchführen, wenn Zeichnung oder freigegebener Qualifizierungsplan sie verlangen.

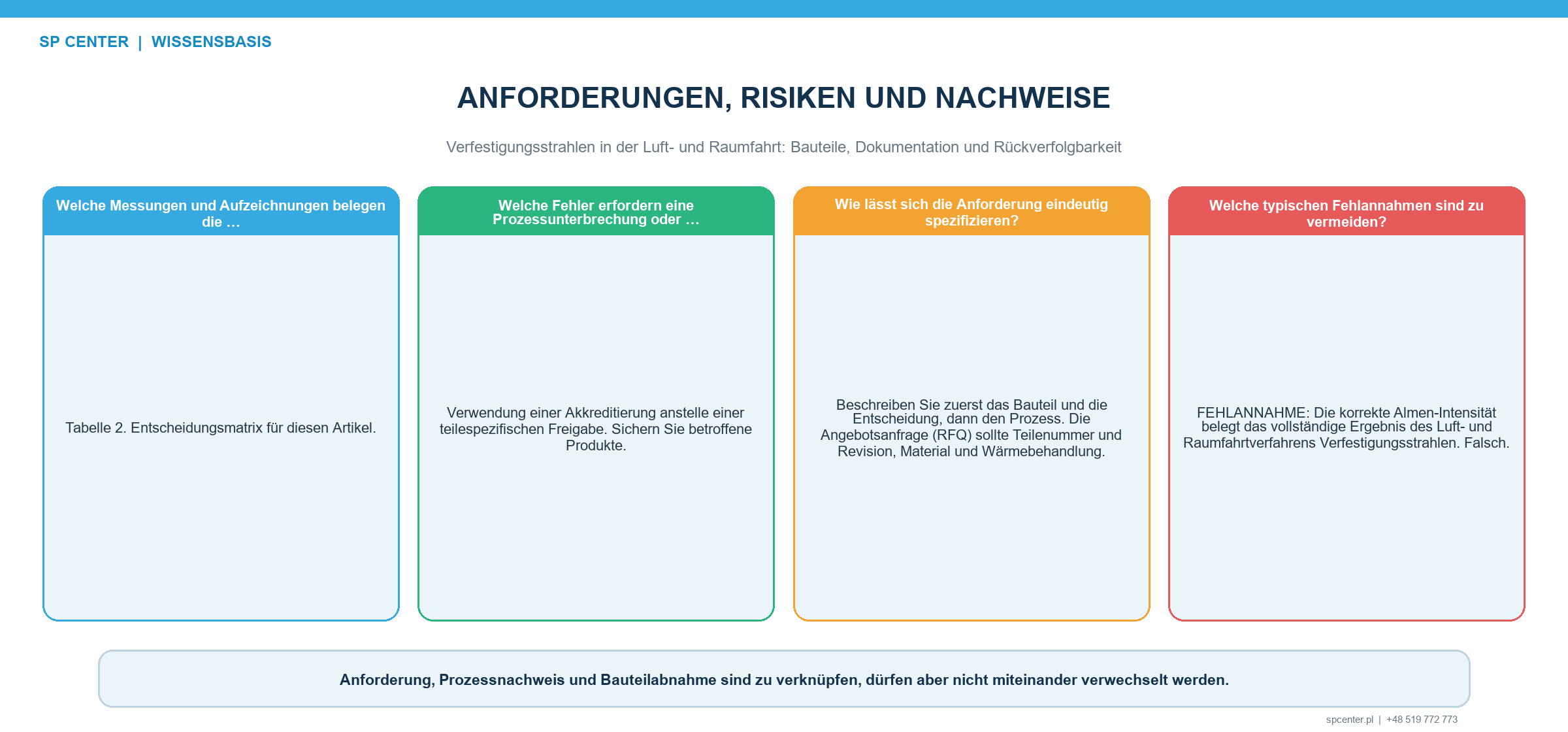

Welche Nachweise belegen Prozessbeherrschung und Bauteilabnahme?
Almen-Intensität, Bedeckungsgrad und Bauteilvalidierung beantworten unterschiedliche Fragen. Ein konformes Almen-Ergebnis belegt nicht den vollständigen Bedeckungsgrad eines schwer zugänglichen Merkmals; ein konformer Bedeckungsgrad wiederum belegt weder Eigenspannungsprofil noch Dauerfestigkeitssteigerung.
| Nachweisebene | Was damit belegt wird | Was damit allein nicht belegt wird |
|---|---|---|
| Prozessverifizierung | Beibehaltung des qualifizierten Strahlmittelstrahls und der Prozesskonfiguration einschließlich Almen-System, Strahlmittel, Anlage, Programm und Überwachung | Bedeckungsgrad an jedem Bauteilmerkmal oder Dauerfestigkeit des Bauteils |
| Oberflächenabnahme am Bauteil | Konformität von zeichnungsdefiniertem Bereich, Behandlungsgrenze, Oberflächenzustand und weiteren aufgerufenen Prüfmerkmalen | Tiefe oder Betrag des Eigenspannungsprofils |
| Bauteilvalidierung | Nachweis des geforderten Bauteileffekts durch XRD, Ermüdungs-, SCC- oder andere freigegebene Qualifikationsprüfungen | Automatische Übertragbarkeit auf andere Werkstoffe, Geometrien oder Einsatzbedingungen |
Tabelle 2. Prozessverifizierung, Oberflächenabnahme und Bauteilvalidierung beantworten unterschiedliche technische Fragen.
XRD kann im Rahmen einer Qualifizierung oder Validierung ein bauteilspezifisches Eigenspannungsprofil charakterisieren. Ohne ausdrückliche Vorgabe ist es kein routinemäßiger Ersatz für Almen-Intensität, Prüfung des Bedeckungsgrads oder Kontrolle der Produktionskonfiguration.
Welche Dokumentation und Rückverfolgbarkeit sind erforderlich?
Der Vertrag definiert das Freigabepaket. Je nach Programm kann es Teile- und Losidentität, Zeichnungs- und Spezifikationsrevisionen, Anlagen- und Programmkennung, Strahlmittelaufzeichnungen, Almen-Ergebnisse, Nachweise zum Bedeckungsgrad, Bedienerstatus, Bauteilprüfungen, Abweichungsentscheidungen und Freigabeberechtigung umfassen. Ein identisches Paket ist nicht für jeden Kunden allgemein vorgeschrieben.
Die Aufzeichnungen müssen das bearbeitete Bauteil oder Los mit der für die Freigabe verwendeten Konfiguration und den zugehörigen Nachweisen verknüpfen. Änderungen, Abweichungen und Nacharbeitsentscheidungen müssen bis zur autorisierten freigebenden Stelle rückverfolgbar bleiben.
Wie werden Abweichungen, Änderungen und erneute Qualifizierung gelenkt?
Eine ungeklärte Abweichung darf nicht in eine informelle Prozessänderung umgewandelt werden. Fehlende Anforderungen, widersprüchliche Revisionen, Grenzwertverletzungen, Fehler der Strahlmittelkontrolle oder unvollständige Rückverfolgbarkeit erfordern Produktsicherung und gelenkte Entscheidung vor der Freigabe.
Änderungen an Anlage, Düse oder Schleuderrad, Strahlmittel, Separator, Vorrichtung, Maskierung, Programm, Bewegung, Bauteilgeometrie, Eingangsoberfläche, Prüfmethode oder maßgebender Spezifikation sind gegen den freigegebenen Ausgangsstand zu bewerten. Die zuständige Stelle entscheidet über Überprüfung, erneute Verifizierung, Requalifizierung, Erstmustermaßnahmen oder Kundenfreigabe.
Zusätzliche Strahlzeit ist keine automatische Korrektur. Abhängig von Werkstoff und Geometrie kann übermäßiges Strahlen Rauheit erhöhen, Kanten schädigen, dünne Bereiche verformen oder andere unzulässige Oberflächenzustände erzeugen.
Welche Angaben benötigt eine Angebotsanfrage?
| Angabe in der Angebotsanfrage | Technische Bedeutung |
|---|---|
| Gelenkte Zeichnung, Teilenummer und Revision | Definiert Identität, Behandlungszonen, Grenzen und Ausschlüsse |
| Werkstoff, Wärmebehandlung und Eingangsoberfläche | Ermöglicht die Bewertung von Beschädigung, Kontamination, Rauheit und Fertigungsfolge |
| Maßgebende Spezifikationen und Kundenvorgaben | Definieren Anforderungen an Strahlmittel, Intensität, Bedeckungsgrad, Qualifizierung, Aufzeichnungen und Freigaben |
| Geometrie, Größe, Masse und kritische Merkmale | Dienen der Bewertung von Zugänglichkeit, Vorrichtung, Maskierung und maßgebender Prozessauslegung |
| Menge, Loslogik und Lieferplan | Definieren Fertigungsstrategie, Kapazität, Rückverfolgbarkeit und kaufmännische Grundlage |
| Oberflächen-, Maß- und Dokumentationsanforderungen | Verhindern, dass Almen-Intensität oder Bedeckungsgrad als alleiniger Freigabenachweis behandelt werden |
Tabelle 3. Eine gelenkte Angebotsanfrage verbindet Bauteilidentität, Anforderungen, Geometrie, Menge und Freigabenachweise.
Unterstützung bei der Angebotsanfrage: Senden Sie die gelenkten Unterlagen und die Menge an [email protected] oder rufen Sie +48 519 772 773 an.
Häufig gestellte Fragen zum Verfestigungsstrahlen in der Luft- und Raumfahrt
Welche Luft- und Raumfahrtbauteile können verfestigungsgestrahlt werden?
Mögliche Anwendungen sind Fahrwerks- und Betätigungsteile, Zahnräder, Wellen, Federn, Turbinen- oder Verdichterbauteile sowie weitere ermüdungskritische Komponenten. Zeichnung und Konstruktionsverantwortlicher legen fest, ob und wo Verfestigungsstrahlen erforderlich ist.
Gilt eine Nadcap-Akkreditierung als Bauteilfreigabe?
Nein. Die Nadcap-Akkreditierung bezieht sich auf Organisation, Standort und auditierten Prozessumfang. Kundenfreigabe, Prozessqualifizierung, Bauteilfreigabe und Losfreigabe bleiben getrennte vertragliche Entscheidungen.
Was ist bei einer fehlenden Kundenergänzung zu tun?
Die betroffene Arbeit ist anzuhalten und durch die autorisierte Kunden- oder Konstruktionsstelle gelenkt zu klären. Eine interne Anweisung darf fehlende Vertragsanforderungen nicht ersetzen.
Belegt eine konforme Almen-Intensität die Bauteilfreigabe?
Nein. Die Almen-Intensität verifiziert die standardisierte Reaktion des Strahlmittelstrahls. Bedeckungsgrad, Behandlungsgrenzen, Oberflächenzustand, Maße und gegebenenfalls Bauteilvalidierung benötigen eigene Nachweise.
Ist für jeden Luftfahrtkunden dasselbe Freigabedatenpaket vorgeschrieben?
Nein. Der geforderte Umfang ergibt sich aus Zeichnung, Bestellung, Prozessspezifikation und kundenspezifischen Vorgaben. Die Liefergegenstände sind bei der Vertragsprüfung festzulegen.
Wann ist eine erneute Qualifizierung zu bewerten?
Eine Bewertung ist erforderlich, wenn eine Änderung die qualifizierte Beziehung zwischen Prozessgrößen und Ergebnissen beeinflussen kann, etwa bei Anlage, Strahlmittel, Vorrichtung, Programm, Bauteilgeometrie, Prüfmethode oder maßgebender Anforderung.
Kann Shot Blasting das Verfestigungsstrahlen ersetzen?
Nicht ohne formale technische und vertragliche Freigabe. Shot Blasting dient überwiegend Reinigung oder Oberflächenvorbereitung; kontrolliertes Verfestigungsstrahlen wird für einen definierten Randschichteffekt qualifiziert.
Welche Unterlagen benötigt SP Center?
Senden Sie die gelenkte Zeichnung, Werkstoff- und Wärmebehandlungszustand, maßgebende Spezifikationen, Behandlungs- und Ausschlusszonen, Menge sowie geforderte Freigaben und Aufzeichnungen. Für eine erste technische Prüfung: +48 519 772 773.
Die wichtigsten Punkte
- Nadcap-Akkreditierung, Kundenfreigabe, Prozessqualifizierung, Bauteilfreigabe und Losfreigabe sind getrennte Entscheidungen.
- Almen-Intensität, Bedeckungsgrad und Bauteilvalidierung bilden unterschiedliche Nachweisebenen.
- Bei fehlenden oder widersprüchlichen Vertragsanforderungen ist die betroffene Arbeit bis zur gelenkten Klärung anzuhalten.
- Abweichungen, Konfigurationsänderungen, Requalifizierung und Rückverfolgbarkeit sind gegen den freigegebenen Ausgangsstand zu lenken.
- Zusätzliche Strahlzeit, Automatisierung oder ein einzelnes Zertifikat belegen nicht automatisch das vollständige Bauteilergebnis.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Fahrwerksbauteilen
- Was ist Verfestigungsstrahlen?
- Bedeckungsgrad beim Verfestigungsstrahlen
- Almen-Intensität beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
4. Performance Review Institute, Nadcap Accreditation
5. Performance Review Institute, Surface Enhancement Nadcap Audit Criteria Review
6. SAE AS7117A (zurückgezogen; kein aktuelles Nadcap-Auditkriterium)
7. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
8. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
Hinweis zu Normen und Revisionen: Maßgebend sind die in Zeichnung, Vertrag und Kundenvorgaben aufgerufenen Dokumente und Revisionen. Der Verlagsstatus ersetzt keine vertraglich geltende Revision ohne autorisierte Freigabe.
