Flyg- och rymdkomponenter, godkännandenivåer, produktionsdokumentation och ändringskontroll för kontrollerad kulpening
Kontrollerad kulpening för flygkomponenter måste uppfylla ritningen, inköpsordern, den styrande processspecifikationen, kundspecifika tillägg och krav på godkända leverantörer. En stabil maskininställning räcker inte: den kvalificerade konfigurationen, Almenintensiteten, täckningsgraden, kulpeningsmediets tillstånd, komponentacceptansen och satsspårbarheten måste alla vara kopplade till det utförda arbetet.
Den tillämpliga revisionen är den som fastställs av kontrakts- och dokumenthierarkin. Om en specifikation, kundtillägg eller godkännandevillkor saknas eller är motsägelsefullt, bör det berörda arbetet stoppas tills behörig kund- eller konstruktionsfunktion utfärdar ett styrt klargörande.
Vilka flyg- och rymdkomponenter kulpenas vanligtvis?
Kulpening kan specificeras för landningsställ och manöverdelar, kugghjul, axlar, fjädrar, turbin- eller kompressorkomponenter och andra komponenter som utsätts för risk för utmattning, nötning eller spänningskorrosion. Komponentnamnet ensamt definierar aldrig processen. Behandlingszoner, undantag, materialtillstånd och tillverkningssekvens måste komma från ritningen och godkända tekniska krav.
Kritiska platser kan inkludera radieövergångar, hål, rotområden, splines, gängor eller övergångar, men deras relevans är komponentspecifik. Åtkomst, maskering och inspektion måste därför demonstreras på den faktiska geometrin eller en godkänd representativ konfiguration.
Hur skiljer sig Nadcap-ackreditering, kundgodkännande och delfrisläppning?
Nadcap är en ackreditering av en organisation och dess granskade omfattning för specialprocessen; det är inte en produktcertifiering och ersätter inte kundens leverantörsgodkännande. Processkvalificering, detaljgodkännande eller godkännande av förstagångsutfall (FAI), frisläppande av produktionsparti och dokumentationens spårbarhet är ytterligare, separata underlagsnivåer.
| Godkännande- eller kontrollnivåer | Fråga som besvaras | Representativt underlag |
|---|---|---|
| Nadcap-ackreditering | Är leverantören ackrediterad för tillämplig omfattning för specialprocessen? | Nuvarande PRI-omfattning och ackrediteringsstatus |
| Kundens leverantörsgodkännande | Är organisationen och platsen godkända för denna kund, delfamilj eller program? | Kundgodkännande eller dokumentation över godkänd källa |
| Processkvalificering | Har den faktiska maskinen, mediet, verktygen, rörelsen och acceptansvägen kvalificerats? | Godkänd processbaslinje och kvalificeringsdokumentation |
| Detaljgodkännande eller godkännande av förstagångsutfall (FAI) | Har den komponentspecifika konfigurationen och inlämningen accepterats där så krävs? | Kundens beslut om fortsatt hantering, FAI-godkännande eller motsvarande |
| Frisläppande av produktionsparti | Uppfyllde det faktiska partiet alla åberopade process- och komponentacceptanskriterier? | Spårbara order-, inspektions- och frisläppningsdokumentation |
| Dokumentationens spårbarhet | Kan varje resultat kopplas till artikeln eller partiet, konfigurationen, operatören och tillämplig revision? | Kontrollerad dokumentationspaket med lagrings- och ändringshistorik |
Tabell 1. Ackreditering, kundens leverantörsgodkännande, processkvalificering, artikelgodkännande, partiets frisläppande och spårbarhet är separata kontrollnivåer.
Inget enskilt godkännande uppfyller automatiskt de andra. Avtalsgranskning måste identifiera vilka lager som gäller för det aktuella programmet, platsen, artikeln och inköpsordern.

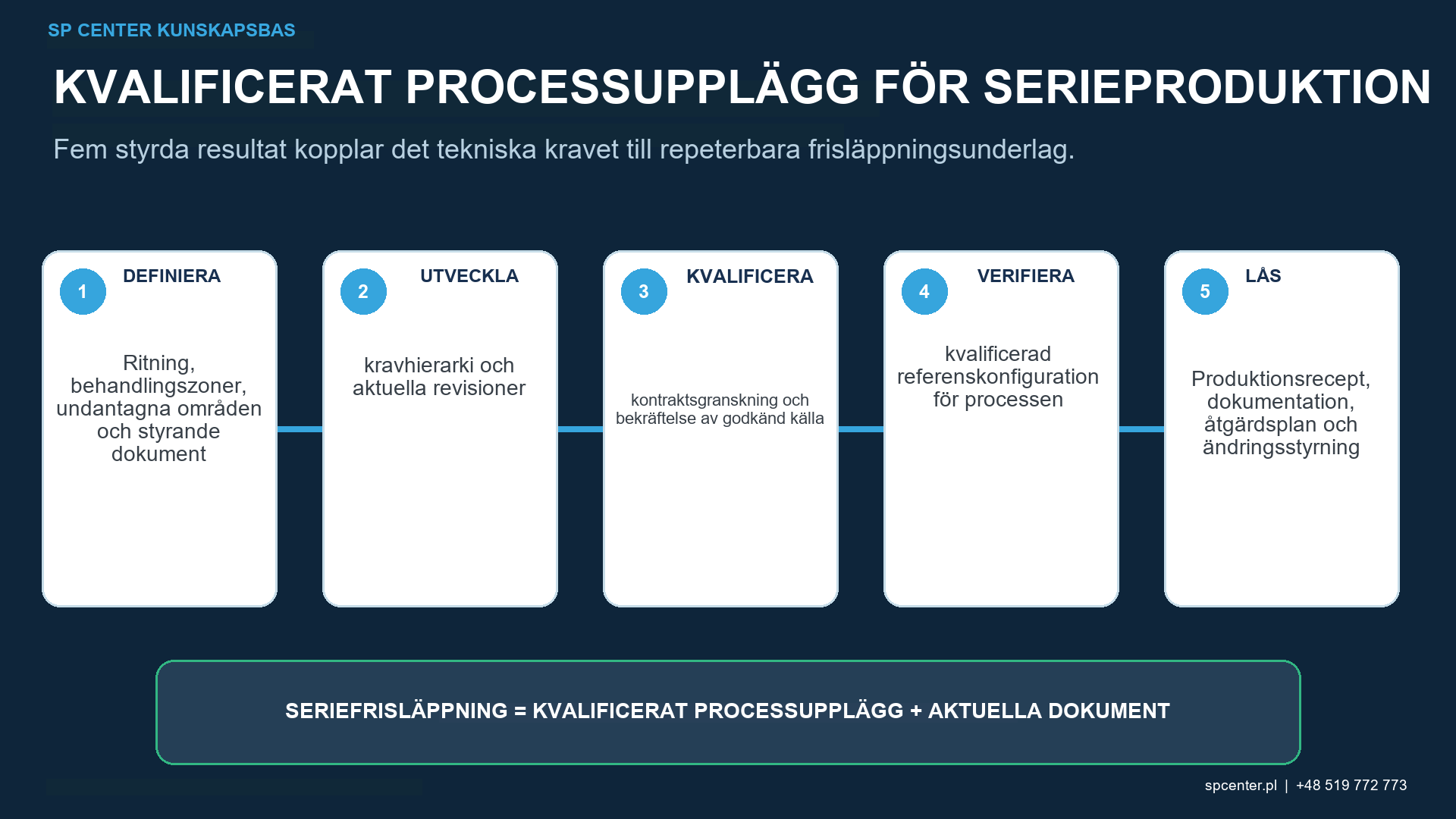

Hur ska kulpeningsprocessen för flyg- och rymdteknik kvalificeras?
Kvalificeringen måste använda produktionsrepresentativ utrustning, kulpeningsmedium, fixturer, maskering, program, rörelse och inspektionsmetoder. Den ska fastställa den erforderliga Almenintensiteten från det tillämpliga Almen-systemet och mättnadsproceduren, och sedan demonstrera täckningsgrad och komponentacceptans separat på de erforderliga ytorna.
- Lås ritningen och dess revision, material- och värmebehandlingsförhållanden, behandlingszoner och undantag.
- Identifiera den godkända maskinen, munstycken eller hjul, kulpeningsmedium, fixtur, maskering, program och utbildad personal.
- Definiera processgränser, övervakning, kalibrering eller verifiering, reaktionsplaner och arkivering av dokumentation.
- Demonstrera åtkomst, täckningsgrad, yttillstånd och dimensionsacceptans på representativ geometri.
- Använd XRD, utmattning, SCC eller annan komponentvalidering endast när ritningen eller den godkända kvalificeringsplanen kräver det.
Vilka underlag styrker processkontroll och komponentacceptans?
Almen-intensitet, täckningsgrad och komponentvalidering besvarar olika frågor. Ett godtagbart Almen-resultat visar inte att ett nedsänkt eller svåråtkomligt område har fått fullständig täckningsgrad, och ett resultat för täckningsgrad fastställer varken restspänningsprofilen eller en ökning av utmattningslivslängden.
| Underlagsnivåer | Vad den fastställer | Vad den inte fastställer i sig själv |
|---|---|---|
| Processverifiering | Den kvalificerade strömmen och processkonfigurationen bibehölls, inklusive Almen, kulpeningsmedium, utrustning, program och övervakningskontroller | Täckningsgrad av varje komponentfunktion eller komponentutmattningsprestanda |
| Acceptans av komponentyta | De ritningsdefinierade områdena, gränserna, yttillståndet och andra åberopade delkontroller är acceptabla | Djupet eller magnituden av restspänningsprofilen |
| Komponentvalidering | Den specificerade effekten på komponentnivå demonstrerades med XRD, utmattning, SCC eller annan godkänd kvalificeringsmetod där så krävs | Automatisk överföring till ett annat material, geometri eller driftstillstånd |
Tabell 2. Processverifiering, acceptans av komponentytan och komponentvalidering besvarar olika tekniska frågor.
XRD kan karakterisera en komponentspecifik restspänningsprofil under kvalificering eller validering. Det är inte en rutinmässig ersättning för Almenintensitet, täckningsverifiering eller kontroll av produktionskonfigurationen om inte det styrande kravet uttryckligen anger annat.

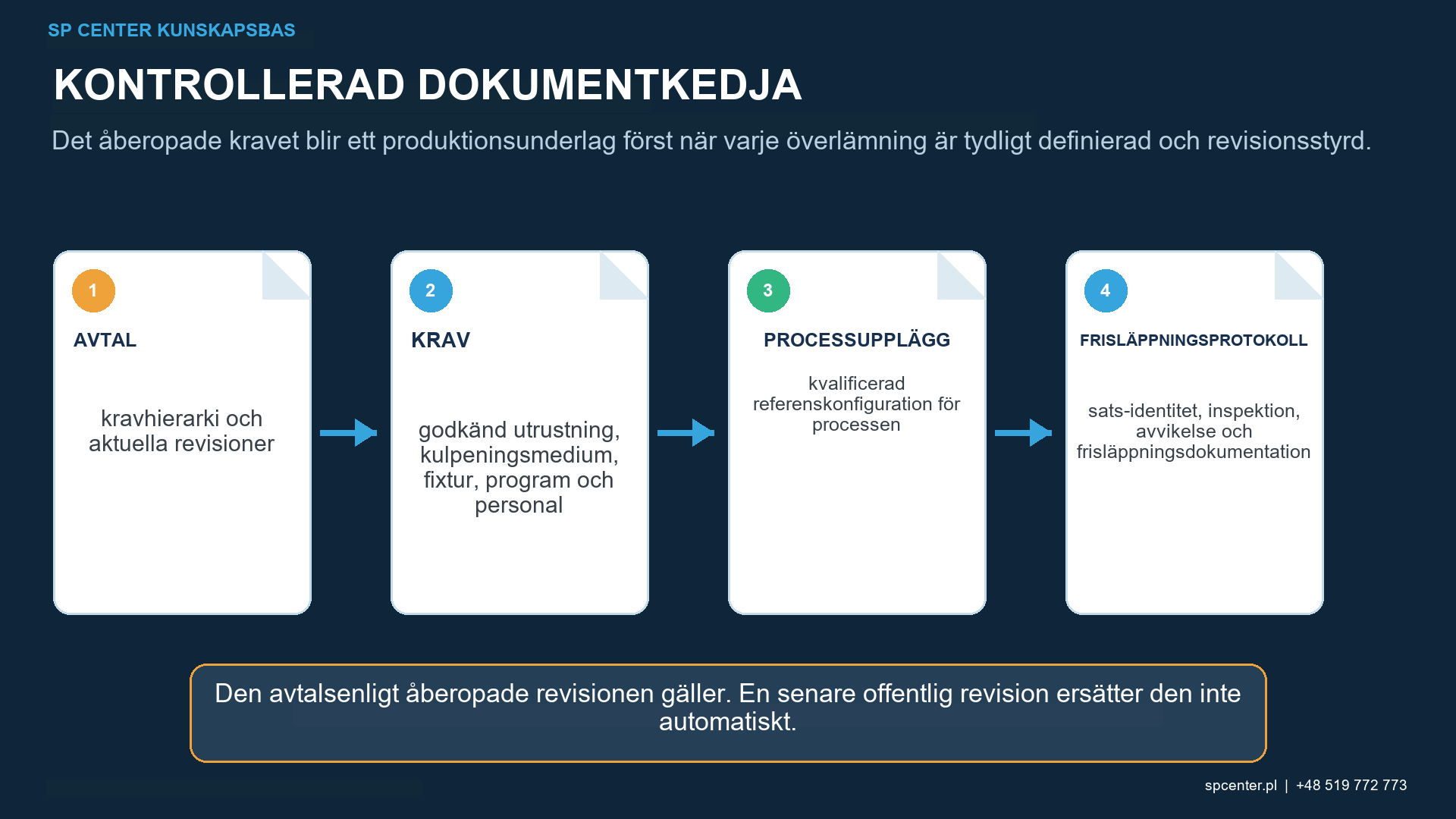

Vilken dokumentation och spårbarhet behövs?
Frisläppningspaketet måste definieras av kontraktet. Beroende på program kan det inkludera del- och partiidentitet, ritnings- och specifikationsrevisioner, maskin- och programidentifiering, mediedokumentation, Almen-resultat, underlag för täckningsgrad, operatörsstatus, komponentinspektioner, avvikelsehantering och frisläppningsstatus. Ett identiskt paket krävs inte universellt för varje kund.
Dokumentation bör koppla den bearbetade delen eller partiet till den konfiguration och de underlag som används för frisläppning. Ändringar, avvikelser och omarbetningsbeslut måste förbli spårbara till den auktoriserade funktion som godkände dem.

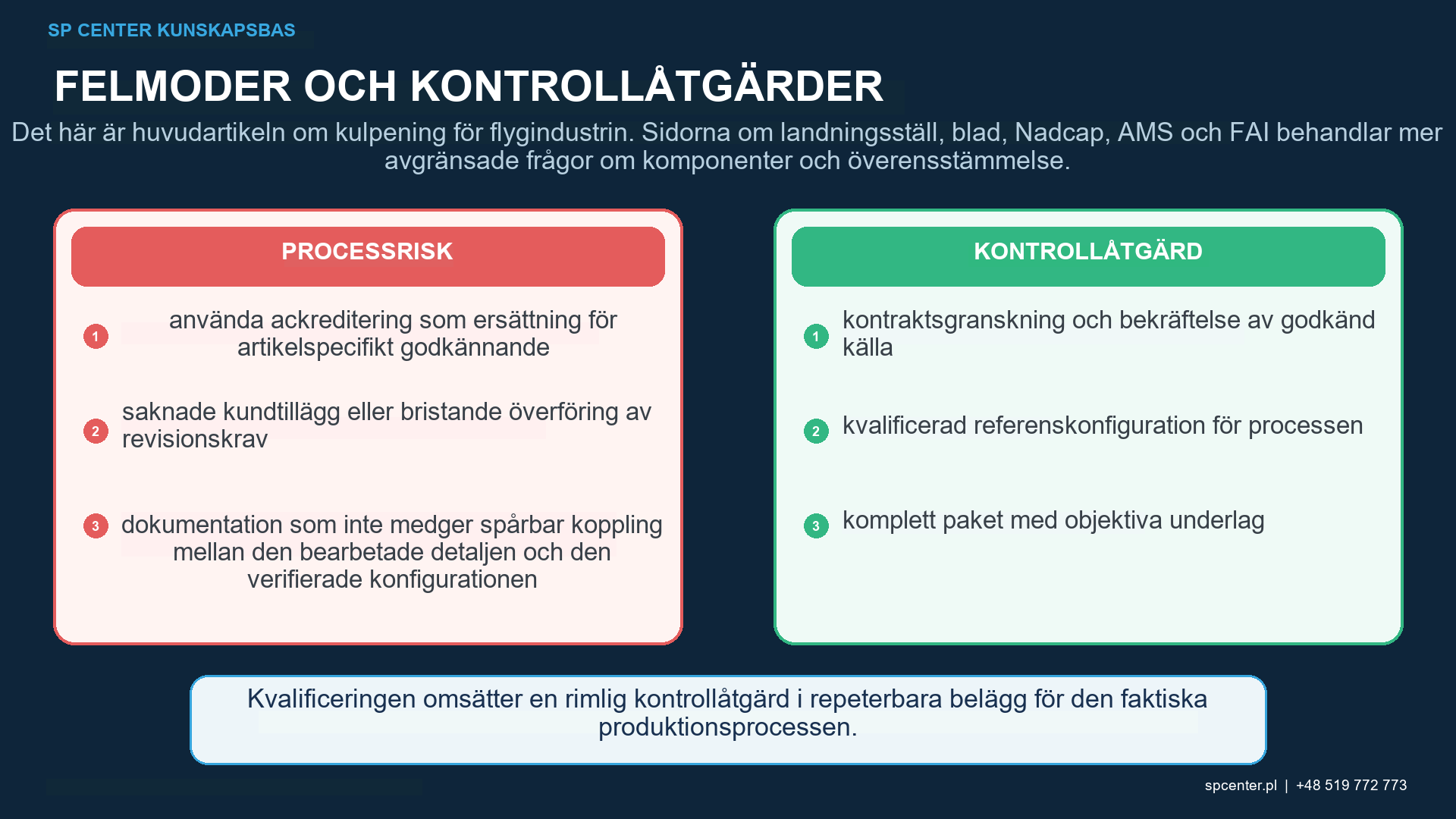

Hur ska avvikelser, ändringar och omkvalificering kontrolleras?
En olöst avvikelse får inte omvandlas till en informell processändring. Saknade krav, motstridiga revisioner, övervakning utanför gränserna, fel i mediekontrollen eller ofullständig spårbarhet kräver spärrning och kontrollerad hantering före frisläppning.
Ändringar av maskin, munstycke eller hjul, kulpeningsmedium, separator, fixtur, maskering, program, rörelse, komponentgeometri, yttillstånd, inspektionsmetod eller styrande specifikation bör bedömas mot den godkända baslinjen. Ansvarig myndighet måste avgöra om granskning, omverifiering, omkvalificering, FAI-aktivitet eller kundgodkännande krävs.
Ytterligare exponering är inte en automatisk korrigering. Överdriven kulpening kan öka ytråheten, skada kanter, förvränga tunna detaljer eller skapa andra oacceptabla ytförhållanden, beroende på material och komponent.
Vad bör en offertförfrågan för kulpening inom flyg- och rymdindustrin innehålla?
| Inmatning av offertförfrågan | Varför det är viktigt |
|---|---|
| Kontrollerad ritning, artikelnummer och revision | Definierar identitet, behandlingszoner, gränser och undantag |
| Material, värmebehandling och inkommande yta | Stödjer utvärdering av ytskador, kontaminering, ytråhet och tillverkningssekvens |
| Styrande specifikationer och vidareförda kundkrav | Definierar behörighet för kulpeningsmedium, intensitet, täckningsgrad, kvalificering, dokumentation och godkännanden |
| Geometri, storlek, massa och kritiska egenskaper | Stödjer åtkomst, fixturering, maskering och värsta tänkbara processutveckling |
| Kvantitet, partilogik och leveransplan | Definierar produktionsstrategi, kapacitet, spårbarhet och kommersiell grund |
| Yta, dimensioner och dokumentationskrav | Förhindrar att Almenintensitet eller täckningsgrad behandlas som enda underlag på frisläppning |
Tabell 3. En kontrollerad offertförfrågan för flyg- och rymdindustrin kopplar samman delidentitet, krav, geometri, kvantitet och underlag på frisläppning.
Support för offertförfrågan: Skicka den kontrollerad dokumentationen och kvantiteten till [email protected] eller ring +48 519 772 773.
Vanliga frågor om kulpening för flyg- och rymdindustrin
Vilka flyg- och rymdkomponenter kan kräva kulpening?
Tillämpningar kan omfatta delar till landställ och manöversystem, kugghjul, axlar, fjädrar, turbin- eller kompressorkomponenter och andra utmattningskritiska detaljer. Ritningen och konstruktionsansvarig anger om en komponent och dess behandlingszoner ska kulpenas.
Godkänner Nadcap-ackrediteringen en komponent?
Nej. Nadcap-ackreditering gäller organisationen och den granskade processens omfattning. Kundens leverantörsgodkännande, processkvalificering, godkännande av del och frisläppande av produktionsparti förblir separata beslut som regleras av kontraktet.
Vad ska hända om ett kundtillägg saknas?
Pausa det berörda arbetet och få styrt klargörande från behörig kund- eller konstruktionsfunktion. En intern procedur får inte användas för att ersätta saknade kontraktskrav.
Bevisar en överensstämmande Almenintensitet att komponenten är acceptabel?
Nej. Almenintensitet verifierar det standardiserade svaret från kulpeningsstrålen. Täckningsgrad, behandlingsgränser, yttillstånd, dimensioner och eventuell nödvändig komponentvalidering behöver sina egna underlag.
Är ett frisläppningsdatapaket obligatoriskt för varje flygindustrikund?
Nej. De obligatoriska uppgifterna beror på ritning, inköpsorder, processspecifikation och kundspecifika vidareförda krav. Leveranserna måste överenskommas under kontraktsgranskningen.
När ska omkvalificering bedömas?
Bedöm omkvalificering efter varje ändring som kan förändra det kvalificerade förhållandet mellan processingångar och -utgångar, inklusive utrustning, kulpeningsmedium, verktyg, program, delgeometri, inspektionsmetod eller styrande krav.
Kan blästring ersätta kulpening för flyg- och rymdteknik?
Inte utan formellt tekniskt och avtalsmässigt godkännande. Blästring används vanligen för rengöring eller ytberedning, medan styrd kulpening kvalificeras för att åstadkomma en definierad förbättring av ytegenskaperna.
Vilken information ska skickas till SP Center?
Skicka den kontrollerade ritningen, material- och värmebehandlingsförhållanden, styrande specifikationer, behandlings- och undantagszoner, kvantitet, erforderliga godkännanden och frisläppningsdokumentation. Ring +48 519 772 773 för en inledande teknisk granskning.
Viktiga slutsatser
- Behandla Nadcap-ackreditering, kundgodkännande, processkvalificering, delgodkännande och partifrisläppande som separata beslut.
- Behåll Almenintensitet, komponenttäckning och komponentvalidering som separata underlagsnivåer.
- Pausa påverkat arbete när kontraktskrav eller kundtillägg saknas eller är motsägelsefulla.
- Kontrollavvikelser, konfigurationsändringar, omkvalificering och dokumentationens spårbarhet mot den godkända baslinjen.
- Anta inte att mer exponering, automatisering eller ett certifikat bevisar det kompletta resultatet inom flyg- och rymdteknik.
Relaterade SP Center-guider
Tekniska referenser
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE AMS2432E: Kulpening, datorövervakad, reviderad oktober 2022
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. Institutet för prestandagranskning, Nadcap-ackreditering
5. Institutet för prestandagranskning, granskning av ytförbättring, Nadcap-revisionskriterier
6. SAE AS7117A (avbruten; inte aktuella Nadcap-revisionskriterier)
Referenskontroll: De dokument och revisioner som åberopas av ritningen, kontraktet och de vidareförda kundkraven styr delen. Utgivarens status ersätter inte en kontraktuellt tillämplig revision utan auktoriserat godkännande.
