Koppla samman ritningsdefinierade zoner, höghållfast material, slipnings- och beläggningssekvens, åtkomst till funktioner, kundgodkännanden och fullständig spårbarhet
Kulpening av landningsställ är en kontrollerad specialprocess som används på design- eller reparationsdefinierade ytor där utmattnings- eller spänningskorrosionsprestanda är känslig för ytnära tillstånd. Hålkälar, hål, klackar, övergångar och interna funktioner kan vara svåra att nå och inspektera. Materialtillstånd, tidigare bearbetning eller slipning, beläggningssekvens, maskering, Almenintensitet, täckningsgrad, leverantörsgodkännande och seriell spårbarhet måste därför granskas som en enda väg – inte som ett generiskt recept för flyg- och rymdteknik.
Var används kulpening på landningsställskomponenter?
Möjliga tillämpningar inkluderar definierade områden för cylindrar, axlar, tappar, kolvstänger, momentlänkar, klackar, öglor, hål och diameterövergångar. Listan är illustrativ. Behandlingszoner, gränser och undantag kommer från den kontrollerade ritningen, komponentunderhållsdata eller godkänt reparationsschema.
| Landställsfunktion | Potentiell processutmaning | Nödvändig kontrollbas |
|---|---|---|
| Hålkälar och diameterövergångar | Hög spänningskoncentration och förändrad infallsvinkel | Ritningsdefinierad zon, representativ fixtur, rörelse och täckningsmetod |
| Borrningar och inre radier | Begränsad åtkomst, skuggning och svår visuell undersökning | Kvalificerad munstycks- eller strömåtkomst och godkänd direkt eller indirekt täckningsbedömning |
| Klackar, ögon och fästfunktioner | Maskeringsgräns, kantsvårighetsgrad och lokal geometri | Kontrollerad behandlingskarta, masktillstånd och funktionsspecifik acceptans |
| Slipad eller maskinbearbetad ytor | Slipskador, sprickor, överlappningar eller verktygsskador kan förekomma | Obligatorisk inspektion före kulpening och teknisk åtgärd av defekter |
| Pläterade eller belagda ytor | Begränsningar för sekvens, kontaminering och omarbetning | Godkänd tillverknings- eller reparationsväg och vidareförda krav för beläggningen |
| Serialiserad reparationsdel | Konfiguration och livslängd kan skilja sig från nyproduktion | Delidentitet, arbetsorder, reparationsschema, tidigare operationer och kundbehörighet |
Tabell 1. Kvalificering och godkännande följer det funktions- och komponenttillstånd som faktiskt åberopas.
Varför är det inkommande yttillståndet kritiskt?
Delar av landställ i höghållfast stål, titan och aluminium har olika yt-, kontaminerings- och skadekänslighet. En kulpeningsprocess kan inte omvandla en spricka, slipbränna, veck, överlappning, korrosionsgrop eller obehörigt materialborttagning till en acceptabel del. Slutför först den erforderliga inspektionen och det tekniska omhändertagandet.
Inkommande hårdhet, värmebehandling, dimensioner, grovhet, tillstånd för borttagning av beläggning, rengöring och icke-förstörande inspektion kontrolleras endast där de styrande dokumenten kräver det. Lägg inte till eller utelämna en inspektion baserad på en generisk artikel.
Hur påverkar tillverknings- eller reparationssekvensen resultatet?
Maskinbearbetning, slipning, spänningsavlastning, borttagning av beläggning, inspektion, kulpening, rengöring och nickel-, krom- eller andra beläggningsoperationer kan interagera. Den godkända ordern är komponentspecifik. Ett ändrat reparationsdjup, värmebehandling, mellanbehandling eller beläggningssystem kan ogiltigförklara den tidigare processgrunden.
Innan du börjar, frys ritningen eller reparationsinstruktionsrevisionen, inköpsorderklausulerna, de vidareförda kundkraven och fullständiga revisioner av åberopade specifikationer. Om ett dokument saknas eller strider mot ett annat, stoppa och få ett styrt klargörande från ansvarig myndighet.

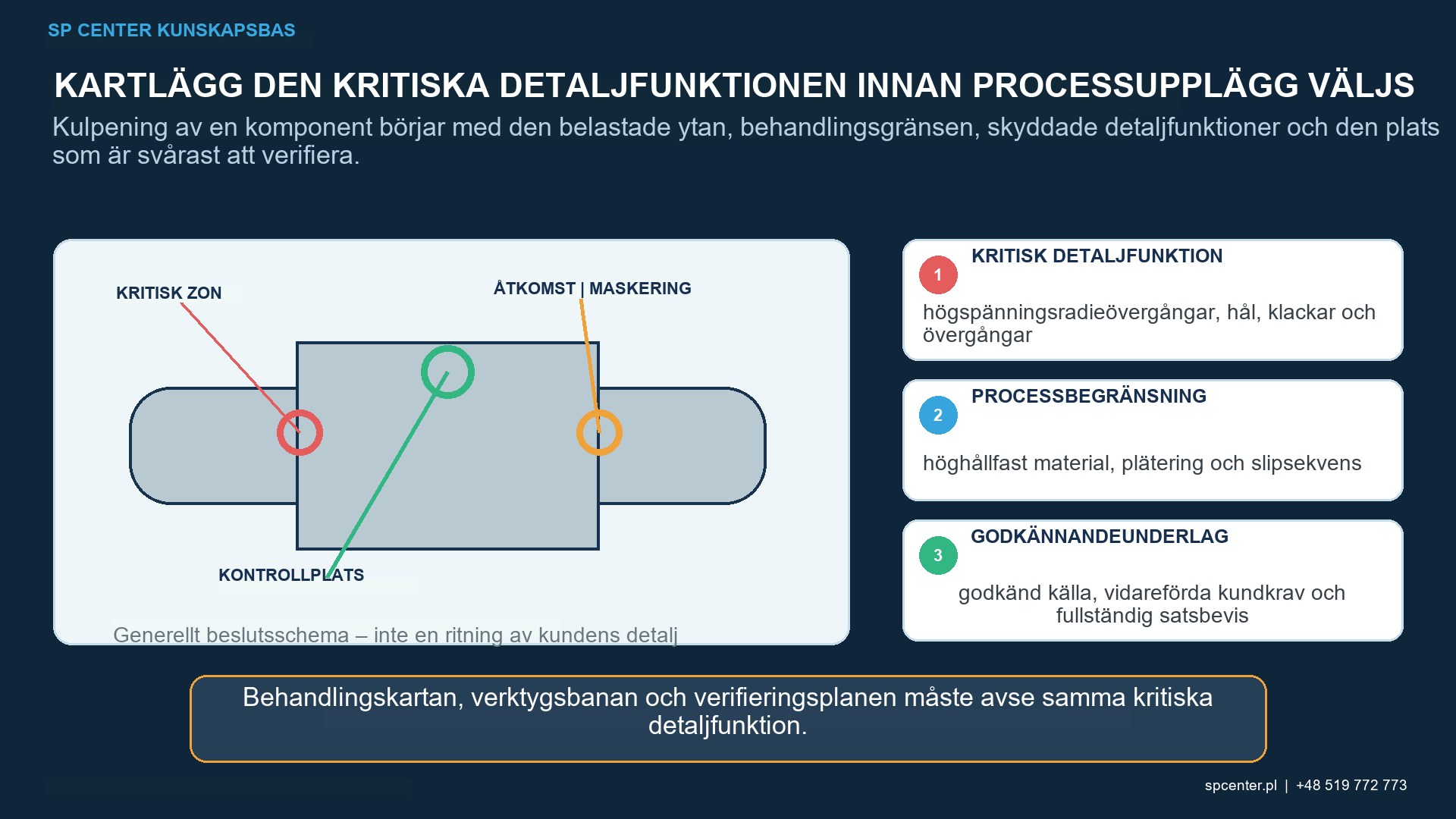

Hur kvalificeras svåra hål, radieövergångar och maskeringsgränser?
Använd produktionsrepresentativ geometri, utrustning, kulpeningsmedium, fixtur, mask, program och rörelse. Demonstrera åtkomst vid den minst gynnsamma erforderliga egenskapen. En generisk Almen-position utanför borrningen kan inte i sig bevisa att borrväggen fick den specificerade täckningsgraden.
Intensitetsverifiering använder det åberopade Almen-systemet och en korrekt bestämd mättnadskurva. Täckningsgraden undersöks på den specificerade komponentytan med den godkända metoden. Fluorescerande eller spårmedelsmetoder är indirekta och kräver godkännande, kvalificering och korrelation med tillämplig acceptansgrund.
Hur hänger Nadcap och kundgodkännanden ihop?
| Godkännande eller underlagsnivåer | Vad den fastställer | Vad det inte fastställer ensamt |
|---|---|---|
| Nadcap-ackreditering | Leverantören har granskats för ett godkänt specialprocessomfång | Produktcertifiering, kundens leverantörsgodkännande eller godkännande av del |
| Kundens leverantörsgodkännande | Kunden tillåter den namngivna källan för det definierade arbetet | Kvalificering av varje delnummer eller ändring |
| Processkvalificering | Den valda utrustningen, kulpeningsmedium, verktyg, geometri och metoder producerar godkända resultat | Frisläppande av en viss produktionssats |
| Detaljgodkännande eller godkännande av förstagångsutfall (FAI) | Den åberopade konfigurationen och underlagen för godkännande uppfyller den tillämpliga planen | Automatisk godkännande efter senare okontrollerade ändringar |
| Satsfrisläppning | Det faktiska partiet uppfyller sina erforderliga process- och komponentkontroller med spårbarhet | Universell utmattningslivslängd förbättring |
Tabell 2. Nadcap är ackreditering av en leverantörs granskade processomfattning, inte produktcertifiering.
Använd den aktuella Nadcap AC7117-serien och tillämpliga tillägg endast när kontraktet eller kunden kräver Nadcap. PRI-revisionsramverket ersätter inte ritningen, kundens godkännande av källan, delkvalificeringen, avvikelsebehörigheten eller partispecifikt godkännande.

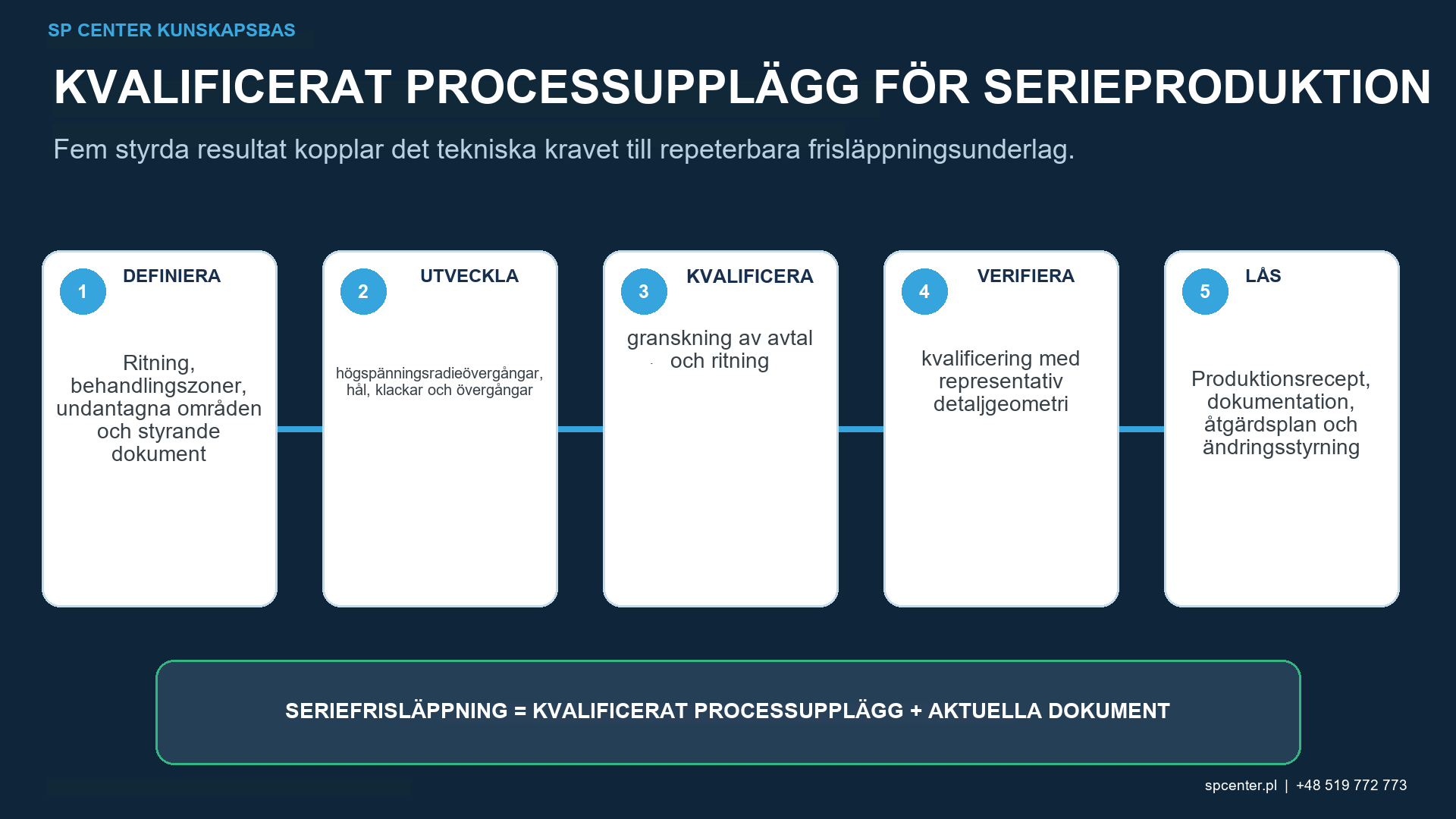

Vad hör hemma i landningsställets frisläppningsdokumentation?
| Friskrivningsbevis | Typisk spårbarhet | Orsak till separation |
|---|---|---|
| Kravstatus | Artikelnummer, serienummer eller parti, ritning, reparationsinstruktion, order och revisioner | Bekräftar den kontrollerande myndigheten |
| Inkommande tillstånd | Material- eller komponenttillstånd, tidigare borttagning av beläggning, värmebehandling, bearbetning och erforderlig oförstörande tester | Förhindrar att kulpening behandlas som defektreparation |
| Processkonfiguration | Maskin, medieparti och tillstånd, fixtur, program, masker, operatör och underhållstillstånd | Länkar fysiskt utförande till det godkända processupplägget |
| Intensitet och täckningsgrad | Typ av Almenprovplåt, hållare och plats, mättnadsbevis, täckningsmetod och erforderliga zoner | Håller strömmen Verifiering separat från komponentobservation |
| Komponentacceptans | Yta, ytråhet, renhet, dimensioner, oförstörande tester och beläggningskontroller när de används | Behandlar resultat som inte styrks av intensitetsverifieringen |
| Avvikelse och frisläppande | Avvikelse, godkänt beslut om fortsatt hantering, omarbetningsbehörighet och auktoriserad frisläppning | Förhindrar odokumenterad återhämtning eller produktläckage |
Tabell 3. Det exakta frisläppningspaketet är kontraktsspecifikt; en universell dokumentuppsättning får inte utlovas för varje kund.
Registreringar ska vara hänförbara och läsbara och ska identifiera den faktiska satsen eller serialiserade delen. Lagring, elektroniska signaturer, certifikat, rådata och kundformulär följer det åberopade kvalitetssystemet och avtalet.

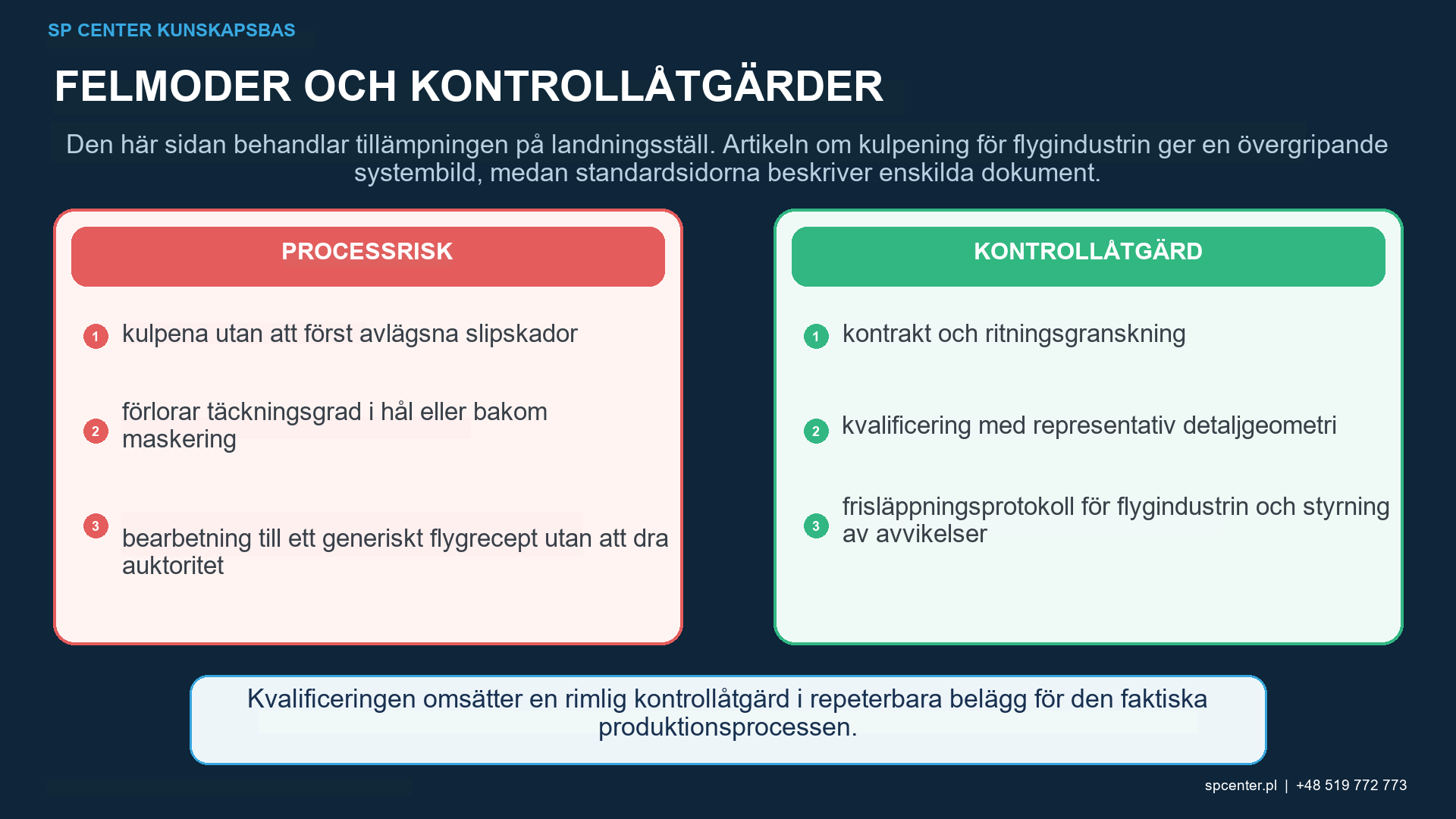

Vilka händelser kräver inneslutning och ändringsgranskning?
- Felaktig ritning, reparationsinstruktion, specifikationsrevision eller godkänd källa användes.
- Nödvändig inspektion före kulpening saknades eller indikerade skador.
- Täckningsgrad demonstrerades inte i ett hål, en hålkäl eller bakom en maskeringsgräns.
- Maskin-, kulpeningsmedium-, fixtur-, program- eller behandlingskarta skilde sig från den godkända konfigurationen.
- Pläterings-, värmebehandlings-, slipnings- eller reparationssekvens ändrad.
- Spårbarhet till del-, sats-, kulpeningsmedium- eller acceptansdokumentation förlorades.
Håll berörda delar tillbaka till det senast kända acceptabla tillståndet och erhåll den erforderliga tekniska eller kundrelaterade hanteringen. Ytterligare exponering är inte en automatisk reparation: kumulativ kulpening kan påverka grovhet, dimensioner, kallbearbetning och restspänning.
Hur ska en offertförfrågan för landningsställ struktureras?
Ange delnummer och revision, serie- eller partilogik, material- och värmebehandlingstillstånd, inkommande yta och tidigare reparationstillstånd, behandlings- och maskeringskarta, styrande specifikationer, intensitet och beteckning för Almenprovplåt, täckningsmetod, yt- och dimensionsgränser, beläggningssekvens, krav för godkännande av källa, kvantitets- och frisläppningsdokumentation.
För reparationsarbete, inkludera det godkända reparationsschemat och beslut från konstruktionsmyndigheten. SP Center kan granska genomförbarhet och saknade indata, men kan inte ersätta komponentmyndigheten eller uppfinna en acceptansväg från ofullständiga dokument.
Vanliga frågor
Varför används kulpening på landningsställ?
När det åberopas av konstruktions- eller reparationsmyndigheten kan kontrollerad kulpening introducera fördelaktig tryckrestspänning i utmattnings- eller spänningskorrosionskänsliga ytor. De erforderliga zonerna och acceptansunderlagen förblir komponentspecifika.
Vilka landningsställsdelar kan kulpenas?
Exempel inkluderar ritningsdefinierade områden för cylindrar, axlar, tappar, momentlänkar, klackar, hål, radieövergångar och övergångar. Detta är inte en universell lista; den kontrollerade ritningen eller reparationsdata bestämmer varje del.
Kan kulpening reparera en spricka eller slipbränna?
Nej. Kulpening reparerar inte sprickor eller slipskador. Erforderlig kontroll och behörigt beslut om avvikelsen måste fastställa ett acceptabelt ingångstillstånd innan den godkända kulpeningsprocessen fortsätter.
Kräver landningsställsarbete alltid Nadcap?
Endast när kunden eller kontraktet åberopar det. Nadcap-ackreditering täcker en granskad leverantörsomfattning; den är separat från kundens leverantörsgodkännande, delkvalificering och satsfrisläppande.
Bevisar korrekt Almenintensitet att ett hål är acceptabelt?
Nej. Intensiteten verifierar det standardiserade flödet på dess definierade plats. Åtkomst och täckningsgrad av hål, yttillstånd, dimensioner och alla andra åberopade komponentkontroller förblir separata.
Kan ett generiskt recept för kulpening inom flyg- och rymdteknik användas?
Nej. Material, värmebehandling, geometri, behandlingskarta, beläggnings- eller reparationssekvens, styrande specifikationer och kundgodkännanden måste definiera eller kvalificera processupplägget.
Kan en landställskomponent kulpenas på nytt efter avlägsnad ytbeläggning eller reparation?
Endast genom en godkänd reparations- eller omarbetningsväg. Tidigare exponering, materialborttagning, yttillstånd, dimensioner och den nya beläggningssekvensen kräver teknisk granskning och förnyade acceptansunderlag.
Vad ska skickas in för offert?
Skicka in den kontrollerade ritningen eller godkända reparationsdata, del- och materialtillstånd, behandlings- och undantagszoner, åberopade specifikationer, intensitet och täckningsgrad, beläggningssekvens, kvantitet, krav på leverantörsgodkännande och obligatoriska frisläppningsdokument.
Viktiga slutsatser
- Kulpening av landningsställ följer kontrollerade design- eller reparationsdata, inte ett generiskt recept inom flyg- och rymdteknik.
- Befintliga sprickor, slipskador eller obehörigt materialborttagning kräver borttagning före kulpening.
- Funktionsåtkomst, Almenintensitet och komponenttäckning är separata frågor.
- Tillverkning, beläggning och reparationssekvens är en del av kvalificeringen.
- Nadcap-ackreditering, kundens leverantörsgodkännande, godkännande av del och satsfrisläppande är separata.
- Omarbetning och upprepad exponering kräver uttrycklig auktoritet och förnyade underlag.
Relaterade SP Center-guider
Tekniska referenser
1. SAE AMS2430U: Kulpening, reviderad april 2018
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
6. Performance Review Institute, Nadcap
Standardnotering: Använd de fullständiga revisionerna som åberopas av kontrollerade komponentdata och kundavtal. Offentliga sammanfattningar etablerar inte en reparations- eller godkännandeväg för landningsställ.
