Zeichnungsdefinierte Zonen, hochfeste Werkstoffe, Schleif- und Beschichtungsfolge, Merkmalszugang, Kundenfreigaben und vollständige Rückverfolgbarkeit verbinden
Das Verfestigungsstrahlen von Fahrwerksbauteilen ist ein gelenkter Sonderprozess für konstruktions- oder reparaturseitig festgelegte Flächen, deren Ermüdungs- oder Spannungsrisskorrosionsverhalten vom oberflächennahen Zustand abhängt. Radien, Bohrungen, Laschen, Übergänge und Innenmerkmale können schwer zugänglich und prüfbar sein. Werkstoffzustand, Zerspanen oder Schleifen, Beschichtungsfolge, Maskierung, Almen-Intensität, Bedeckungsgrad, kundenseitige Lieferantenfreigabe und serielle Rückverfolgbarkeit werden daher als ein Prozessablauf geprüft.
Wo wird Verfestigungsstrahlen an Fahrwerksbauteilen eingesetzt?
Mögliche Anwendungen sind definierte Bereiche von Zylindern, Achsen, Bolzen, Kolbenstangen, Scheren, Laschen, Augen, Bohrungen und Durchmesserübergängen. Diese Liste ist beispielhaft. Bearbeitungszonen, Grenzen und Ausschlüsse stammen aus gelenkter Zeichnung, Instandhaltungsunterlagen oder freigegebener Reparaturanweisung.
| Fahrwerksmerkmal | Mögliche Prozessschwierigkeit | Erforderliche Lenkungsgrundlage |
|---|---|---|
| Radien und Durchmesserübergänge | Hohe Kerbwirkung und wechselnder Auftreffwinkel | Zeichnungsdefinierte Zone, repräsentative Vorrichtung, Bewegung und Bedeckungsgradverfahren |
| Bohrungen und Innenradien | Eingeschränkter Zugang, Abschattung und schwierige Sichtprüfung | Qualifizierter Zugang für Düse oder Strahl und freigegebene direkte oder indirekte Bedeckungsgradprüfung |
| Laschen, Augen und Anschlussmerkmale | Maskierungsgrenze, Randbeanspruchung und örtliche Geometrie | Gelenkte Bearbeitungszeichnung, Zustand der Maskierung und merkmalsspezifische Abnahme |
| Geschliffene oder zerspante Flächen | Schleifbrand, Risse, Falten oder Werkzeugschäden können vorliegen | Geforderte Prüfung vor dem Strahlen und technische Bewertung von Fehlstellen |
| Galvanisch oder anderweitig beschichtete Flächen | Fertigungsfolge, Verunreinigung und Nacharbeitsgrenzen | Freigegebener Fertigungs- oder Reparaturablauf und beschichtungsspezifische Kundenvorgaben |
| Reparaturteil mit Seriennummer | Konfiguration sowie Betriebs- und Bearbeitungshistorie unterscheiden sich möglicherweise von der Neufertigung | Teileidentität, Arbeitsauftrag, Reparaturanweisung, Voroperationen und zuständige Freigabestelle |
Tabelle 1. Qualifizierung und Abnahme folgen dem tatsächlich aufgerufenen Merkmal und Bauteilzustand.
Warum ist der Eingangszustand der Oberfläche kritisch?
Hochfeste Stähle, Titan- und Aluminiumwerkstoffe besitzen unterschiedliche Empfindlichkeiten gegenüber Oberflächenzustand, Verunreinigung und Beschädigung. Verfestigungsstrahlen macht Risse, Schleifbrand, Falten, Korrosionsgruben oder unzulässigen Materialabtrag nicht zulässig. Zunächst erfolgen die geforderte Prüfung und technische Entscheidung.
Eingangshärte, Wärmebehandlung, Maße, Rauheit, Entschichtungszustand, Reinigung und zerstörungsfreie Prüfung werden dort gelenkt, wo die maßgebenden Dokumente sie fordern. Ein allgemeiner Artikel darf keine Prüfung eigenmächtig hinzufügen oder auslassen.

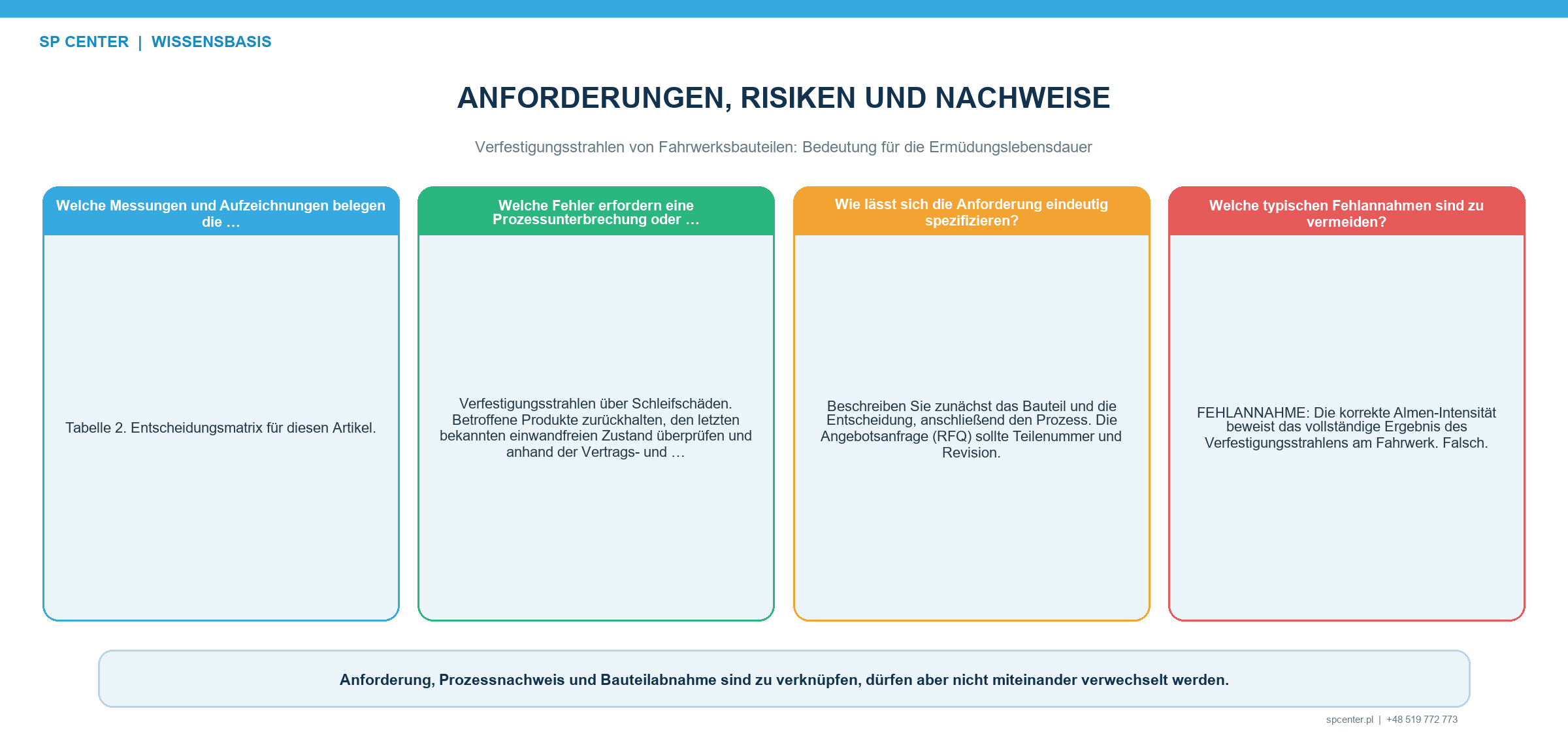

Wie beeinflusst die Fertigungs- oder Reparaturfolge das Ergebnis?
Zerspanen, Schleifen, Spannungsarmbehandlung, Entschichten, Prüfen, Verfestigungsstrahlen, Reinigen und Nickel-, Chrom- oder andere Beschichtungen können sich gegenseitig beeinflussen. Die freigegebene Reihenfolge ist bauteilspezifisch. Geänderte Reparaturtiefe, Wärmebehandlung, Zwischenbearbeitung oder Beschichtung können die bisherige Prozessgrundlage ungültig machen.
Vor Beginn werden Revision von Zeichnung oder Reparaturanweisung, Bestellklauseln, Kundenvorgaben und vollständige Normfassungen festgelegt. Fehlt ein Dokument oder widersprechen sich Anforderungen, wird eine kontrollierte Klärung durch die zuständige Stelle eingeholt.

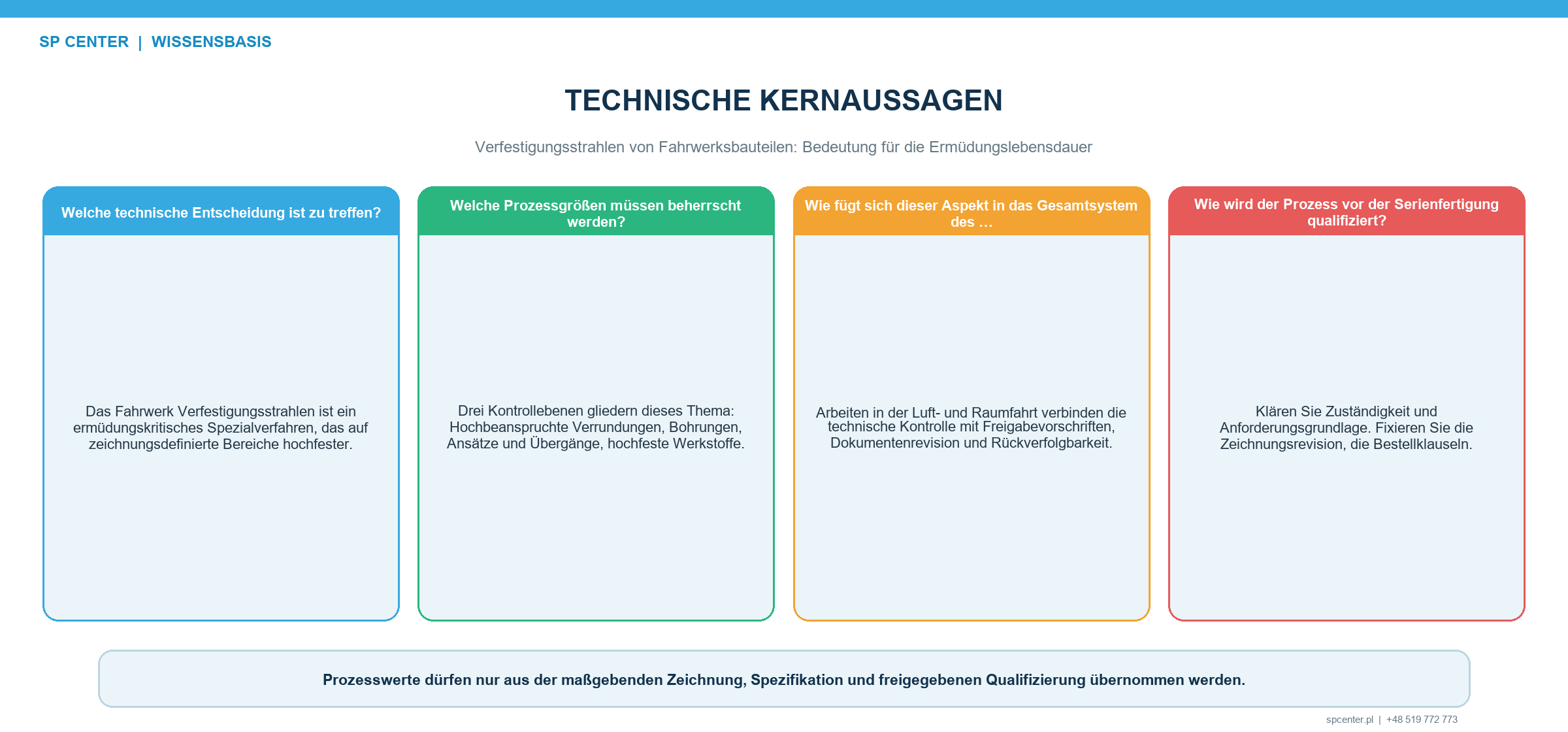

Wie werden schwierige Bohrungen, Radien und Maskierungsgrenzen qualifiziert?
Qualifiziert werden produktionsrepräsentative Geometrie, Anlage, Strahlmittel, Vorrichtung, Maske, Programm und Bewegung. Der Zugang wird am ungünstigsten geforderten Merkmal nachgewiesen. Eine allgemeine Almen-Position außerhalb der Bohrung belegt deren Bedeckungsgrad nicht.
Die Intensitätsprüfung verwendet das aufgerufene Almen-System und eine ordnungsgemäß bestimmte Sättigungskurve. Der Bedeckungsgrad wird auf der geforderten Bauteilfläche nach freigegebener Methode bewertet. Fluoreszenz- oder Tracerverfahren sind indirekt und benötigen Freigabe, Qualifizierung und Korrelation zur maßgebenden Abnahmegrundlage.
Wie sind Nadcap und Kundenfreigaben voneinander abzugrenzen?
| Freigabe- oder Nachweisebene | Was sie bestätigt | Was sie allein nicht bestätigt |
|---|---|---|
| Nadcap-Akkreditierung | Der Lieferant wurde für einen freigegebenen Sonderprozessumfang auditiert | Produktzertifizierung, kundenseitige Lieferantenfreigabe oder Bauteilabnahme |
| Kundenseitige Lieferantenfreigabe | Der Kunde erlaubt dem benannten Lieferanten die definierten Arbeiten | Qualifizierung jeder Teilenummer oder Änderung |
| Prozessqualifizierung | Gewählte Anlage, Strahlmittel, Vorrichtung, Geometrie und Verfahren erzeugen freigegebene Ergebnisse | Freigabe einer bestimmten Produktionscharge |
| Bauteil- oder Erstmusterfreigabe | Konfiguration und Nachweise erfüllen den anwendbaren Plan | Automatische Annahme nach späteren ungelenkten Änderungen |
| Chargenfreigabe | Das tatsächliche Los erfüllt die geforderten Prozess- und Bauteilprüfungen mit Rückverfolgbarkeit | Allgemeingültige Verbesserung der Ermüdungslebensdauer |
Tabelle 2. Nadcap ist die Akkreditierung eines auditierten Prozessumfangs beim Lieferanten und keine Produktzertifizierung.
Die aktuelle Nadcap-Reihe AC7117 einschließlich anwendbarer Ergänzungschecklisten wird nur verwendet, wenn Vertrag oder Kunde Nadcap fordern. Das PRI-Auditsystem ersetzt weder Zeichnung noch kundenseitige Lieferantenfreigabe, Bauteilqualifizierung, Abweichungsbefugnis oder losbezogene Abnahme.

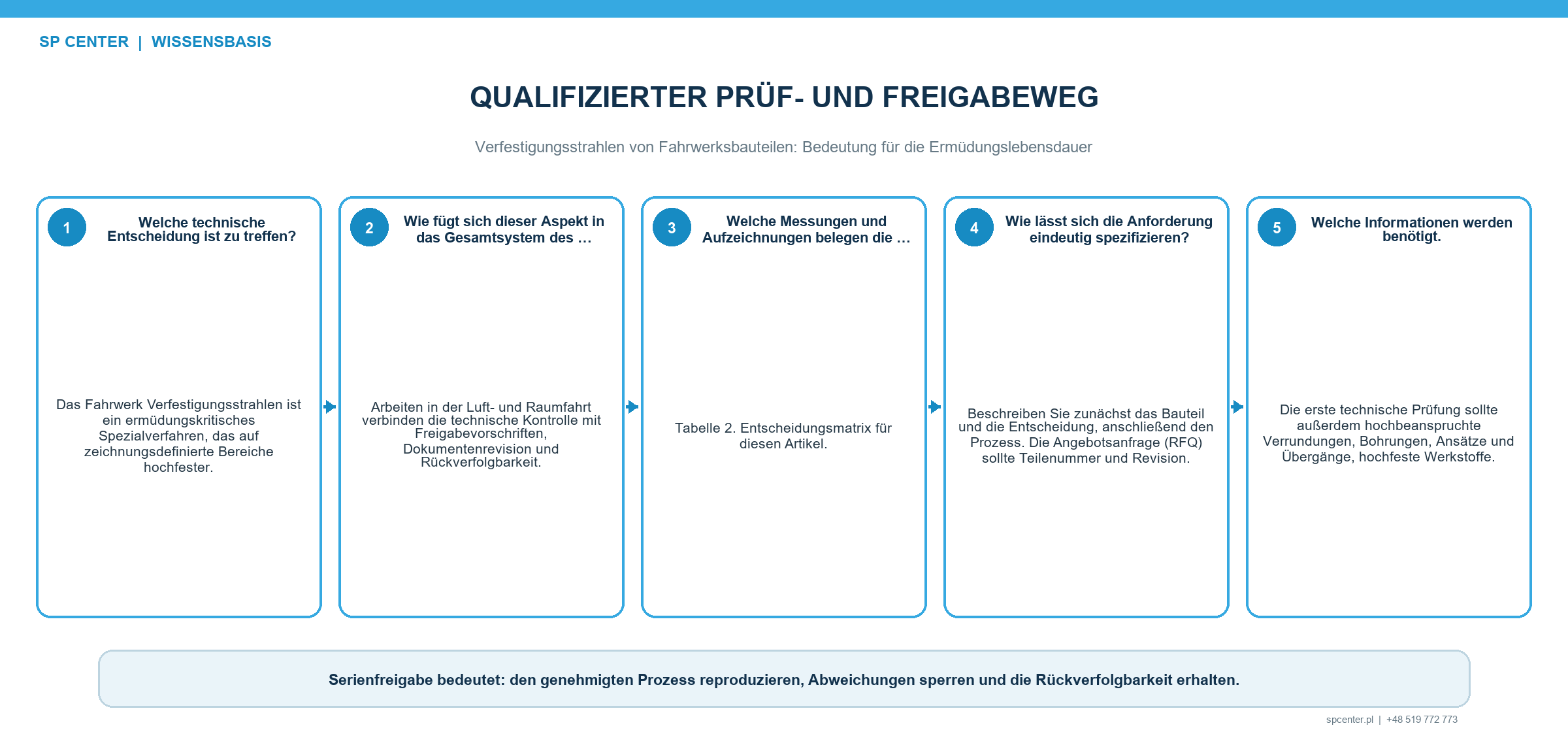

Was gehört in den Freigabenachweis für Fahrwerksbauteile?
| Freigabenachweis | Typische Rückverfolgbarkeit | Zweck der Trennung |
|---|---|---|
| Anforderungsstand | Teilenummer, Serien- oder Losnummer, Zeichnung, Reparaturanweisung, Bestellung und Revisionen | Bestätigt die maßgebende Anforderungsquelle |
| Eingangszustand | Werkstoff- oder Bauteilzustand, vorherige Entschichtung, Wärmebehandlung, Zerspanung und geforderte ZfP | Verhindert, dass Strahlen als Fehlstellenreparatur gilt |
| Prozesskonfiguration | Anlage, Strahlmittellos und -zustand, Vorrichtung, Programm, Masken, Bediener und Instandhaltungszustand | Verknüpft die Ausführung mit dem freigegebenen Ablauf |
| Intensität und Bedeckungsgrad | Prüfstreifentyp, Halter und Ort, Sättigungsnachweis, Verfahren zur Bedeckungsgradbestimmung und geforderte Zonen | Trennt die Prüfung des Strahls von der Bedeckungsgradbeurteilung am Bauteil |
| Bauteilabnahme | Oberfläche, Rauheit, Reinheit, Maße, ZfP und Beschichtungsprüfungen bei Forderung | Deckt Ergebnisse ab, die Intensität nicht belegt |
| Abweichung und Freigabe | Abweichung, genehmigte Entscheidung, Nacharbeitsbefugnis und autorisierte Freigabe | Verhindert undokumentierte Korrektur oder fehlerhafte Auslieferung |
Tabelle 3. Die genauen Freigabeunterlagen sind vertragsabhängig; ein für jeden Kunden identischer Umfang darf nicht zugesagt werden.
Aufzeichnungen sind eindeutig zuordenbar und lesbar und identifizieren die tatsächliche Charge oder das serialisierte Bauteil. Aufbewahrung, elektronische Signaturen, Zertifikate, Rohdaten und Kundenformulare folgen Qualitätssystem und Vertrag.
Welche Ereignisse erfordern Produktsperre und Änderungsbewertung?
- Eine falsche Zeichnung, Reparaturanweisung oder Normrevision wurde verwendet oder die Arbeiten erfolgten bei einem nicht freigegebenen Lieferanten.
- Geforderte Prüfung vor dem Strahlen fehlte oder zeigte eine Beschädigung.
- Bedeckungsgrad in Bohrung, Radius oder an einer Maskierungsgrenze ist nicht nachweisbar.
- Anlage, Strahlmittel, Vorrichtung, Programm oder Bearbeitungszeichnung wichen vom freigegebenen Zustand ab.
- Beschichtungs-, Wärmebehandlungs-, Schleif- oder Reparaturfolge änderte sich.
- Rückverfolgbarkeit zu Teil, Charge, Strahlmittel oder Abnahmenachweis ging verloren.
Betroffene Teile werden bis zum letzten bekannten zulässigen Zustand eingegrenzt; die erforderliche technische oder kundenseitige Entscheidung wird eingeholt. Zusätzliche Exposition ist keine automatische Reparatur, da kumulatives Strahlen Rauheit, Maße, Kaltverfestigung und Eigenspannung verändern kann.
Wie wird eine Anfrage für Fahrwerksbauteile aufgebaut?
Benötigt werden Teilenummer und Revision, Serien- oder Loslogik, Werkstoff und Wärmebehandlung, Eingangsoberfläche und vorheriger Reparaturzustand, Bearbeitungs- und Maskierungszeichnung, Normen, Intensität und Prüfstreifentyp, Verfahren zur Bedeckungsgradbestimmung, Oberflächen- und Maßgrenzen, Beschichtungsfolge, kundenseitige Lieferantenfreigabe, Menge und Freigabeaufzeichnungen.
Bei Reparaturen gehören die freigegebene Reparaturanweisung und Entscheidungen der konstruktionsverantwortlichen Stelle dazu. SP Center kann Machbarkeit und fehlende Eingaben prüfen, ersetzt aber weder die Bauteilverantwortung noch erstellt es aus unvollständigen Unterlagen eine Abnahmegrundlage.
Häufig gestellte Fragen
Warum werden Fahrwerksbauteile verfestigungsgestrahlt?
Wenn Konstruktion oder reparaturverantwortliche Stelle es fordern, kann ein gelenkter Prozess vorteilhafte Druckeigenspannungen in ermüdungs- oder spannungsrisskorrosionsempfindlichen Flächen erzeugen. Zonen und Nachweise bleiben bauteilspezifisch.
Welche Fahrwerksteile können verfestigungsgestrahlt werden?
Beispiele sind zeichnungsdefinierte Bereiche von Zylindern, Achsen, Bolzen, Scheren, Laschen, Bohrungen, Radien und Übergängen. Maßgebend sind immer Zeichnung oder freigegebene Reparaturunterlagen.
Kann Verfestigungsstrahlen einen Riss oder Schleifbrand reparieren?
Nein. Strahlen ist keine Reparatur für Risse oder Schleifschäden. Die geforderte Prüfung und technische Entscheidung müssen vor dem freigegebenen Strahlprozess einen zulässigen Eingangszustand bestätigen.
Erfordern Fahrwerksarbeiten immer Nadcap?
Nur bei Forderung durch Kunde oder Vertrag. Nadcap akkreditiert den auditierten Prozessumfang eines Lieferanten und ist von kundenseitiger Lieferantenfreigabe, Bauteilqualifizierung und Chargenfreigabe zu unterscheiden.
Belegt die richtige Almen-Intensität die Zulässigkeit einer Bohrung?
Nein. Intensität verifiziert den standardisierten Strahl an definierter Stelle. Zugang und Bedeckungsgrad in der Bohrung, Oberfläche, Maße und weitere Bauteilprüfungen bleiben getrennt.
Darf eine allgemeine Prozessvorgabe für Luftfahrtbauteile verwendet werden?
Nein. Werkstoff, Wärmebehandlung, Geometrie, Bearbeitungszeichnung, Beschichtungs- oder Reparaturfolge, Normen und Kundenfreigaben müssen den Prozess bestimmen oder qualifizieren.
Darf ein Fahrwerksteil nach Entschichtung oder Reparatur erneut gestrahlt werden?
Nur über einen freigegebenen Reparatur- oder Nacharbeitsweg. Vorherige Exposition, Materialabtrag, Oberfläche, Maße und neue Beschichtungsfolge benötigen technische Prüfung und erneute Abnahmenachweise.
Welche Unterlagen werden für ein Angebot benötigt?
Erforderlich sind Zeichnung oder freigegebene Reparaturunterlagen, Bauteil- und Werkstoffzustand, Bearbeitungs- und Ausschlusszonen, Normen, Intensität und Bedeckungsgrad, Beschichtungsfolge, Menge, Lieferantenfreigabe und Freigabeaufzeichnungen.
Die wichtigsten Punkte
- Der Prozess folgt gelenkten Konstruktions- oder Reparaturunterlagen und keiner allgemeinen Prozessvorgabe für Luftfahrtbauteile.
- Risse, Schleifschäden oder unzulässiger Materialabtrag benötigen vor dem Strahlen eine Entscheidung.
- Merkmalszugang, Almen-Intensität und Bedeckungsgrad am Bauteil sind getrennte Fragen.
- Fertigungs-, Beschichtungs- und Reparaturfolge gehören zur Qualifizierung.
- Nadcap-Akkreditierung, kundenseitige Lieferantenfreigabe, Bauteilfreigabe und Chargenfreigabe sind verschieden.
- Nacharbeit und erneute Exposition benötigen ausdrückliche Befugnis und neue Nachweise.
Weiterführende Leitfäden von SP Center
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
6. Performance Review Institute, Nadcap
Hinweis zu Normen: Maßgebend sind die vollständigen Fassungen aus den gelenkten Bauteilunterlagen und dem Kundenvertrag. Öffentliche Zusammenfassungen begründen keinen Reparatur- oder Abnahmeweg für Fahrwerksbauteile.
