Propojení zón definovaných výkresem, vysokopevnostního materiálu, postupu broušení a povlakování, přístupu k prvkům, schválení zákazníkem a plné sledovatelnosti
Kuličkování podvozku je řízený speciální proces používaný na konstrukčních nebo opravovaných površích, kde je únava materiálu nebo korozní vlastnosti pod napětím citlivé na stav blízko povrchu. Zaoblení, otvory, výstupky, přechody a vnitřní prvky mohou být obtížně dostupné a kontrolovatelné. Stav materiálu, předchozí obrábění nebo broušení, postup povlakování, maskování, Almenova intenzita, pokrytí, schválení zdroje a sériová sledovatelnost musí být proto posuzovány jako jedna cesta – nikoli jako obecný letecký recept.

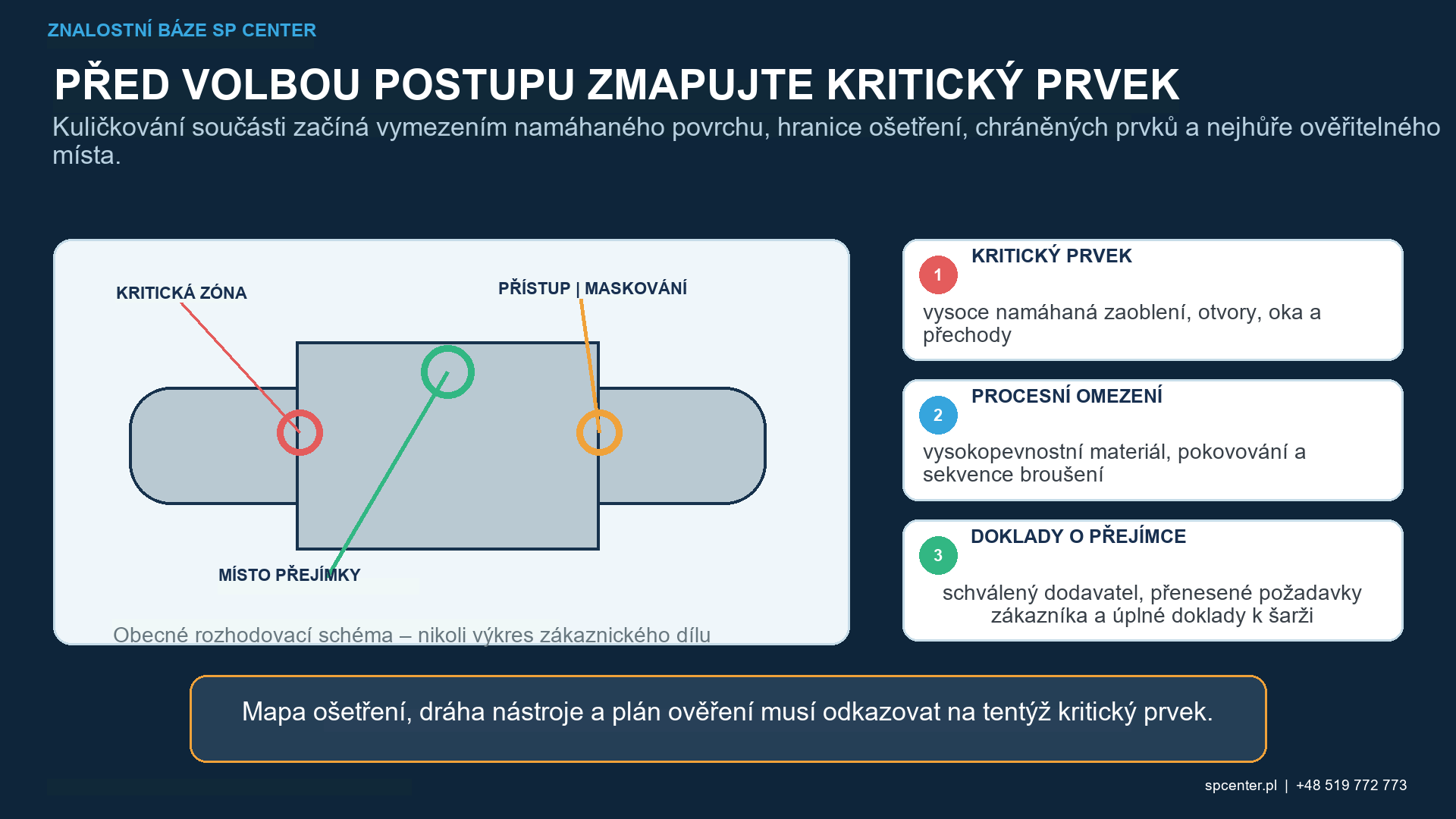

Kde se používá kuličkování na součástech podvozku?
Mezi možné aplikace patří definované oblasti válců, náprav, čepů, pístních tyčí, táhel, výstupků, ok, otvorů a přechodů průměrů. Seznam je ilustrativní. Zóny ošetření, hranice a výjimky pocházejí z řízeného výkresu, údajů o údržbě součásti nebo schváleného schématu oprav.
| Prvek podvozku | Potenciální procesní výzva | Požadovaný kontrolní základ |
|---|---|---|
| Zaoblení a přechody průměrů | Vysoká koncentrace napětí a měnící se úhel dopadu | Zóna definovaná výkresem, reprezentativní upínací prvek, pohyb a metoda pokrytí |
| Otvory a vnitřní poloměry | Omezený přístup, zastínění a obtížná vizuální kontrola | Kvalifikovaný přístup k trysce nebo proudu a schválené přímé nebo nepřímé posouzení pokrytí |
| Oka, výstupky a prvky upevnění | Hranice maskování, závažnost hran a lokální geometrie | Mapa řízeného ošetření, stav maskování a specifická akceptace prvku |
| Broušené nebo obráběné povrchy | Popáleniny od broušení, praskliny, přeplátování nebo poškození nástroje mohou existovat již předem | Požadovaná kontrola před kuličkováním a technické rozhodnutí o zjištěných vadách |
| Pokovené nebo povlakované povrchy | Omezení sekvence, kontaminace a přepracování | Schválený výrobní nebo opravárenský postup a přenesené požadavky specifické pro povlak |
| Sériový opravný díl | Konfigurace a životní cyklus se mohou lišit od nové výroby | Identita dílu, pracovní příkaz, schéma opravy, předchozí operace a oprávnění zákazníka |
Tabulka 1. Kvalifikace a přijetí se řídí skutečně odkazovaným stavem prvku a součásti.
Proč je stav vstupního povrchu kritický?
Součásti podvozku z vysokopevnostní oceli, titanu a hliníku se liší citlivostí povrchu, kontaminace a poškození. Kuličkování nemůže změnit trhlinu, brusnou spáleninu, přeložku, důlek po korozi ani neschválený úběr materiálu na přijatelný stav. Nejprve dokončete požadovanou kontrolu a zajistěte autorizované technické rozhodnutí.
Vstupní tvrdost, tepelné zpracování, rozměry, drsnost, stav po odstranění povlaku, čištění a nedestruktivní kontrola se kontrolují pouze tam, kde to vyžadují řídící dokumenty. Nepřidávejte ani nevynechávejte kontrolu na základě generického výrobku.
Jak ovlivňuje výsledek postup výroby nebo opravy?
Obrábění, broušení, uvolnění pnutí, odstranění povlaku, kontrola, kuličkování, čištění a niklování, chromování nebo jiné povlakování se mohou vzájemně ovlivňovat. Schválené pořadí je specifické pro danou součást. Změna hloubky opravy, tepelného zpracování, mezilehlého stavu povrchu nebo systému povlaku může zneplatnit předchozí kvalifikační základ procesu.
Před zahájením zmrazte revizi výkresu nebo instrukcí k opravě, ustanovení objednávky, přenesené požadavky zákazníka a dokončete revize použitých specifikací. Pokud dokument chybí nebo je v rozporu s jiným, zastavte jej a vyžádejte si řízené objasnění od odpovědného orgánu.

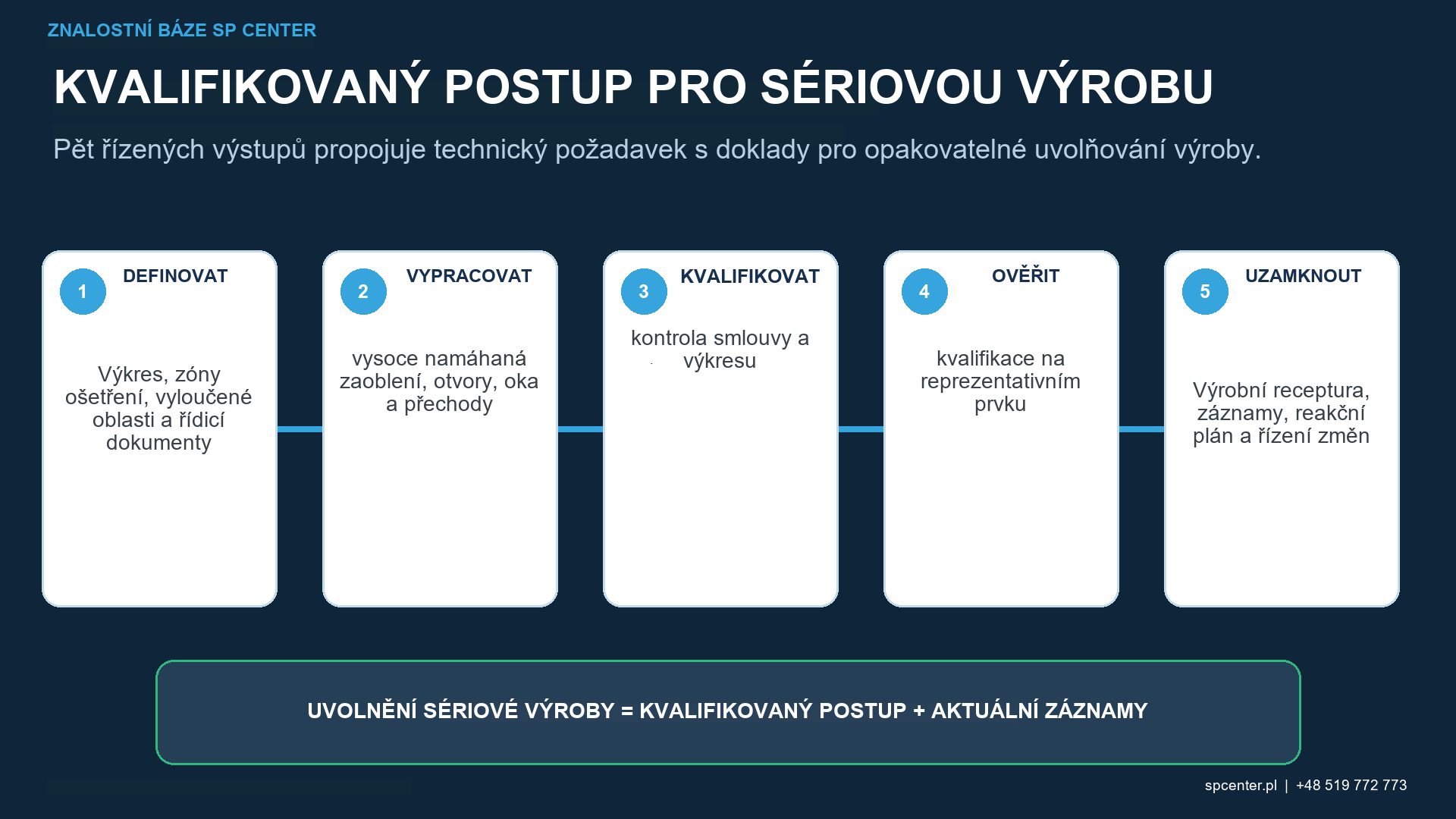

Jak se kvalifikují obtížné otvory, zaoblení a maskovací hranice?
Použijte geometrii, vybavení, média, upínací přípravky, masku, program a pohyb reprezentativní pro výrobu. Prokažte přístup k nejméně příznivému požadovanému prvku. Generická Almenova poloha vně otvoru sama o sobě nemůže prokázat, že stěna otvoru obdržela specifikované pokrytí nárazem.
Ověření intenzity využívá použitý Almenův systém a správně stanovenou saturační křivku. Pokrytí se zkoumá na specifikovaném povrchu součásti schválenou metodou. Fluorescenční nebo stopovací metody jsou nepřímé a vyžadují schválení, kvalifikaci a korelaci s příslušným akceptačním základem.
Jak do sebe zapadají schválení Nadcap a schválení zákazníka?
| Schvalovací nebo evidenční vrstva | Co se stanoví | Co sama o sobě nestanoví |
|---|---|---|
| Akreditace Nadcap | Dodavatel byl auditován pro schválený rozsah speciálního procesu | Certifikace produktu, schválení dodavatele zákazníkem nebo přijetí dílu |
| Schválení dodavatele zákazníkem | Zákazník povoluje uvedenému zdroji definovanou práci | Kvalifikace každého čísla dílu nebo změny |
| Kvalifikace procesu | Vybrané zařízení, média, nástroje, geometrie a metody produkují schválené výstupy | Uvolnění konkrétní výrobní šarže |
| Schválení dílu nebo prvního artiklu | Odkazovaná konfigurace a doklady o schválení splňují příslušný plán | Automatické přijetí po pozdějších nekontrolovaných změnách |
| Uvolnění šarže | Skutečná šarže splňuje požadované procesní a komponentní kontroly se sledovatelností | Univerzální únavová životnost vylepšení |
Tabulka 2. Nadcap je akreditace auditovaného rozsahu procesu dodavatele, nikoli certifikace produktu.
Používejte aktuální řadu Nadcap AC7117 a příslušné doplňky pouze tehdy, pokud smlouva nebo zákazník vyžaduje Nadcap. Rámec auditu PRI nenahrazuje výkres, schválení dodavatele zákazníkem, kvalifikaci dílu, oprávnění k odchylce ani schválení specifické šarže.
Co patří do záznamu o uvolnění podvozku?
| Doklad o uvolnění | Typická sledovatelnost | Důvod oddělení |
|---|---|---|
| Stav požadavku | Číslo dílu, sériové číslo nebo šarže, výkres, instrukce k opravě, objednávka a revize | Potvrzuje řídicí orgán |
| Vstupní stav | Stav materiálu nebo součásti, předchozí odstranění povlaku, tepelné zpracování, obrábění a požadované NDT | Zabraňuje tomu, aby bylo kuličkování považováno za opravu vady |
| Konfigurace procesu | Stroj, šarže a stav pracovního média, přípravek, program, masky, stav obsluhy a údržby | Propojuje fyzické provedení se schválenou postupem |
| Intenzita a pokrytí | Typ pásu, držák a umístění, doklad nasycení, metoda pokrytí a požadované zóny | Odděluje ověřování toku od pozorování součásti |
| Přijetí součásti | Kontroly povrchu, drsnosti, čistoty, rozměrů, NDT a povlaků při aktivaci | Řeší výsledky neprokázané intenzitou |
| Odchylka a uvolnění | Neshoda, schválené rozhodnutí o dalším nakládání, oprávnění k přepracování a oprávněné uvolnění | Zabraňuje nezdokumentovanému obnovení nebo úniku produktu |
Tabulka 3. Přesný balíček pro uvolnění je specifický pro danou smlouvu; pro každého zákazníka nesmí být slíbena jedna univerzální sada dokumentů.
Záznamy by měly být přiřaditelné a čitelné a měly by identifikovat skutečnou šarži nebo serializovaný díl. Uchovávání, elektronické podpisy, certifikáty, nezpracovaná data a formuláře zákazníků se řídí použitým systémem kvality a smlouvou.

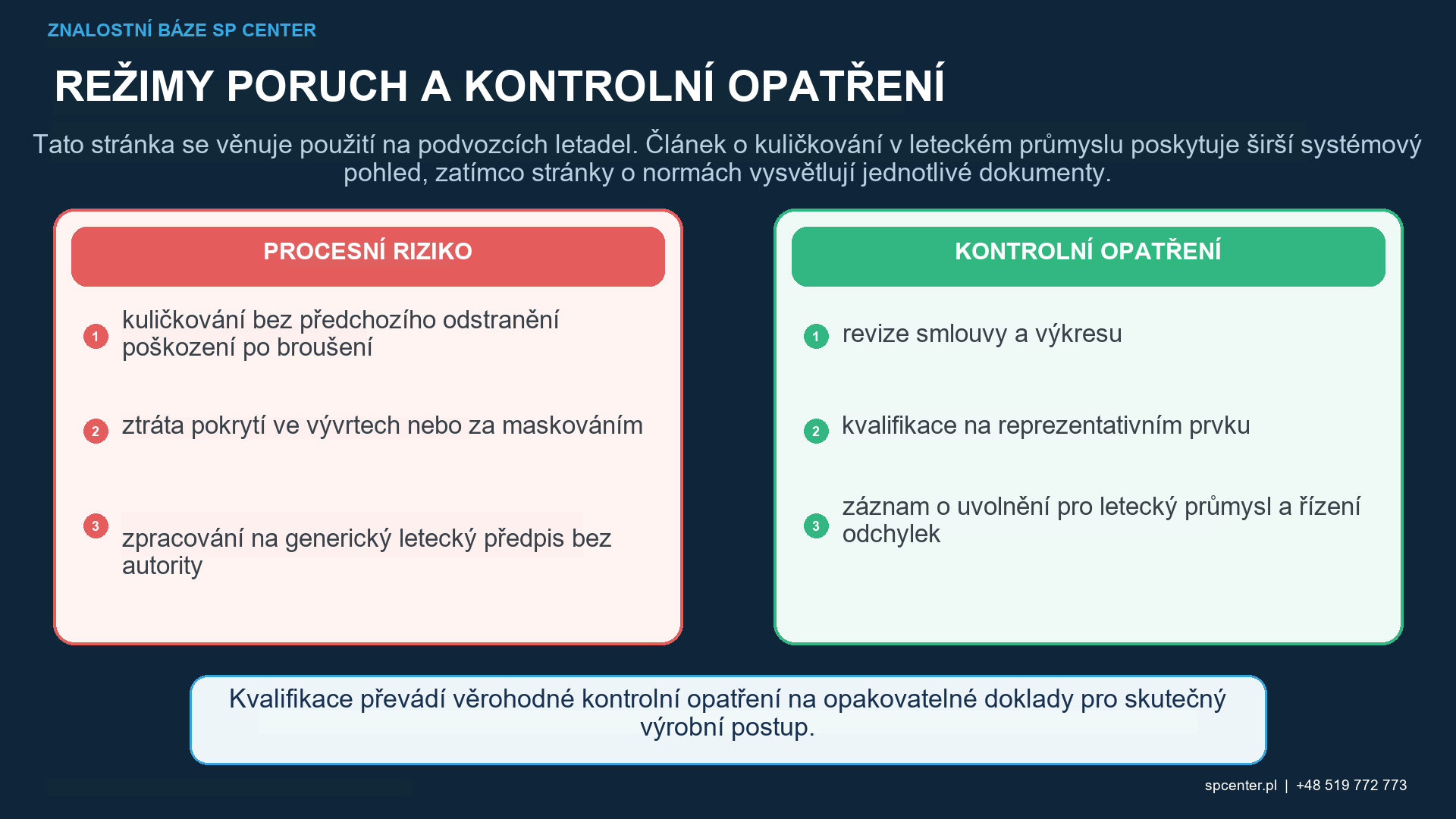

Které události vyžadují kontrolu omezení a změn?
- Byl použit nesprávný výkres, instrukce k opravě, revize specifikace nebo schválený zdroj.
- Chyběla požadovaná kontrola před kuličkováním kovů nebo naznačovala poškození.
- Nebylo prokázáno pokrytí v otvoru, zaoblení nebo za maskovací hranicí.
- Stroj, médium, upínací přípravek, program nebo mapa ošetření se lišily od schválené konfigurace.
- Změněna sekvence pokovování, tepelného zpracování, broušení nebo oprav.
- Ztracena sledovatelnost záznamů o dílech, šaržích, médiích nebo přejímkách.
Zadržte dotčené součásti vyrobené od posledního prokazatelně vyhovujícího stavu a vyžádejte si potřebné technické rozhodnutí nebo rozhodnutí zákazníka. Dodatečná expozice není automatickou opravou: kumulativní kuličkování může ovlivnit drsnost, rozměry, zpevnění za studena a zbytková napětí.
Jak by měla být strukturována poptávka po podvozku?
Uveďte číslo dílu a revizi, logiku sériového čísla nebo šarže, stav materiálu a tepelného zpracování, vstupní povrch a stav předchozí opravy, mapu ošetření a maskování, řídící specifikace, označení intenzity a pásu, metodu pokrytí, limity povrchu a rozměrů, sekvenci povlaků, požadavky na schválení zdroje, záznamy o množství a uvolnění.
V případě oprav uveďte schválený plán oprav a rozhodnutí konstrukční autority. SP Center může posoudit proveditelnost a chybějící vstupy, ale nemůže nahradit autoritu pro komponenty ani vymyslet postup pro přijetí z neúplných dokumentů.
Často kladené otázky
Proč se používá kuličkování na podvozcích?
Pokud je řízené kuličkování vyvoláno konstrukční nebo opravárenskou autoritou, může zavést prospěšné tlakové zbytkové napětí v površích citlivých na únavu nebo korozi pod napětím. Požadované zóny a doklady o přijetí zůstávají specifické pro daný komponent.
Které díly podvozku lze kuličkovat?
Příklady zahrnují oblasti válců definované výkresy, nápravy, čepy, momentové spoje, výstupky, otvory, zaoblení a přechody. Toto není univerzální seznam; každý díl určují řízené výkresy nebo data opravy.
Může kuličkování opravit trhlinu nebo popáleninu způsobenou broušením?
Ne. Kuličkování není oprava trhliny ani poškození způsobeného broušením. Požadovaná kontrola a rozhodnutí o dalším nakládání musí zajistit přijatelný vstupní povrch před zahájením schválené postupu kuličkování.
Vyžaduje práce na podvozku vždy Nadcap?
Pouze tehdy, když si to zákazník nebo smlouva vyžádá. Akreditace Nadcap se vztahuje na auditovaný rozsah dodavatele; je oddělená od schválení dodavatele zákazníkem, kvalifikace dílů a uvolnění šarže.
Prokazuje správná Almenova intenzita, že je otvor přijatelný?
Ne. Intenzita ověřuje standardizovaný proud v jeho definovaném místě. Přístup k otvoru a jeho pokrytí, stav povrchu, rozměry a jakékoli další odkazované kontroly komponent zůstávají oddělené.
Lze použít obecný předpis kuličkování pro letecké součásti?
Ne. Materiál, tepelné zpracování, geometrie, mapa zpracování, postup povlakování nebo opravy, řídící specifikace a schválení zákazníka musí definovat nebo kvalifikovat postup.
Lze součást podvozku po odstranění pokovení nebo opravě znovu kuličkovat?
Pouze schválenou opravnou nebo přepracovací cestou. Předchozí expozice, odstranění materiálu, stav povrchu, rozměry a nová sekvence povlakování vyžadují technickou kontrolu a obnovený doklad o přijetí.
Co by mělo být zasláno k cenové nabídce?
Zašlete řízený výkres nebo schválené údaje o opravě, stav součásti a materiálu, zóny ošetření a vyloučení, použité specifikace, intenzitu a pokrytí, sekvenci povlakování, množství, požadavky na schválení zdroje a požadované záznamy o uvolnění.
Klíčové poznatky
- Kuličkování dílů podvozku se řídí schválenými konstrukčními nebo opravárenskými údaji, nikoli obecným předpisem pro letecké součásti.
- Existující trhliny, poškození po broušení nebo neoprávněný úběr materiálu vyžadují před kuličkováním schválené rozhodnutí o dalším postupu.
- Přístup k prvkům, Almenova intenzita a pokrytí komponent jsou samostatné otázky.
- Výroba, povlakování a postup oprav jsou součástí kvalifikace.
- Akreditace Nadcap, schválení dodavatele zákazníkem, schválení dílu a uvolnění šarže jsou odlišné pojmy.
- Přepracování a opakovaná expozice vyžadují výslovné oprávnění a obnovené doklady.
Související průvodci SP Center
Technické reference
1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
6. Performance Review Institute, Nadcap
Poznámka k normě: Použijte kompletní revize uvedené v kontrolovaných datech komponent a smlouvě se zákazníkem. Veřejné souhrny nestanovují postup opravy ani přijetí podvozku.
