Separera rullande kontaktytor från icke-kontaktande egenskaper och skydda textur, form, renhet och smörjfunktioner genom ytspecifik auktorisering
Kulpening kan vara lämplig för utvalda funktioner på lagerkomponenter, men ett lager är inte en enhetlig yta. Ett processupplägg som är gynnsamt för en radieövergång utan rullkontakt kan vara olämpligt på en färdig löpbana eller rullkropp, eftersom textur, vågighet, form, renhet och smörjning kan styra rullkontaktens funktion. För varje yta krävs därför ett uttryckligt beslut om behandling, undantag eller skydd.
Vilka lagerytor har olika funktioner?
Lagerringar, kulor, rullar, hållare, skuldror, radieövergångar, monteringssäten, tätningsbanor och smörjvägar delar inte ett spänningstillstånd eller en acceptansmetod. Ytor på löpbanor och rullkroppar har upprepad Hertz-kontakt, medan en skuldra eller övergång kan styras av böjning, montering eller lokal skårspänning. Dessa felmekanismer får inte behandlas som utbytbara.
| Lagerfunktion | Huvudproblem | Kontrollerat beslut |
|---|---|---|
| Färdig lagerbana | Ytråhet, vågighet, form, bucklor och kontaminering kan styra rullkontakt | Behandla endast när ritningen och det kvalificerade processupplägget uttryckligen tillåter det |
| Rullelement | Ytintegritet, storlek, rundhet och kontaktyta är kritiska | Slut inte att en ringprocess är överförbar till kulor eller rullar |
| Kontaktfri hålkäl eller skuldra | Böjutmattning eller spänningskoncentration kan vara relevant | Definiera behandlingsgräns, åtkomst, maskering och komponentkontroller |
| Hållare, ficka eller smörjning väg | Tunna sektioner, kvarhållna kulpeningsmedier och förändrat flöde är möjliga | Definiera behandlingsbehov, distorsionsgräns, rengöring och verifiering av mediafrisättning |
| Montering, tätning eller passande yta | Diameter, ytjämnhet och monteringsfunktion kan ändras | Behandla, exkludera eller skydda enligt kontrollerade konstruktionsdata |
| Slipad eller superfinished övergång | Slipbränna, sprickor eller senare materialborttagning kan dominera | Kontroll av inkommande inspektion och den exakta sekvensen för finbearbetning och kulpening |
Tabell 1. Funktionsytan bestämmer processgränsen och frisläppningsunderlag.
ISO 15243 klassificerar synliga skador och fellägen för rullningslager tillverkade av standardlagerstål. Den kan stödja konsekvent felterminologi, men den kvalificerar inte en kulpeningsprocess eller bevisar grundorsaken utifrån utseende när ytterligare undersökning behövs.
Varför är färdiga lagerbanor särskilt känsliga?
Kulpeningspåverkan kan ändra profil och areastruktur, vågighet, form, diameter och lokal topografi. De kan också skapa bucklor, överföra kulpeningsmedium eller kvarhålla skräp. Vid rullkontakt interagerar dessa förändringar med kontakttryck, smörjfilm, glidning, kontaminering, materialrenhet och defekter under ytan. Ett mer tryckspänningsvärde kan inte beaktas isolerat från dessa avvägningar.
En specialiserad process kan avsiktligt behandla en löpbana eller ett rullelement, men den kräver uttrycklig konstruktionsbehörighet och kvalificering av det faktiska materialet, hårdheten, geometrin, den initiala ytbehandlingen och de servicerelaterade kontaktförhållandena. Underlag från en fri platt kupong eller en kontaktfri radieövergång är inte tillräckligt.
Hur påverkar material och slipningsförhållanden kvalificeringen?
Genomhärdade, sätthärdade, nitrerade och andra lagermaterial kan skilja sig i hårdhetsgradient, den härdade zonens djup, mängd restaustenit, karbid- och inneslutningstillstånd samt skadetålighet. Använd den styrda materialbeteckningen och det definierade värmebehandlingstillståndet i stället för samlingsbegreppet ”lagerstål”.
Inkommande slipning eller superfinishing måste vara acceptabel före kulpening. Kulpening reparerar inte slipbränna, sprickor, överlappningar eller andra kasserbara defekter. Om slipning eller superfinishing följer efter kulpening måste den kvalificerade processen kontrollera materialborttagning eftersom den kan ta bort eller ändra det behandlade lagret.

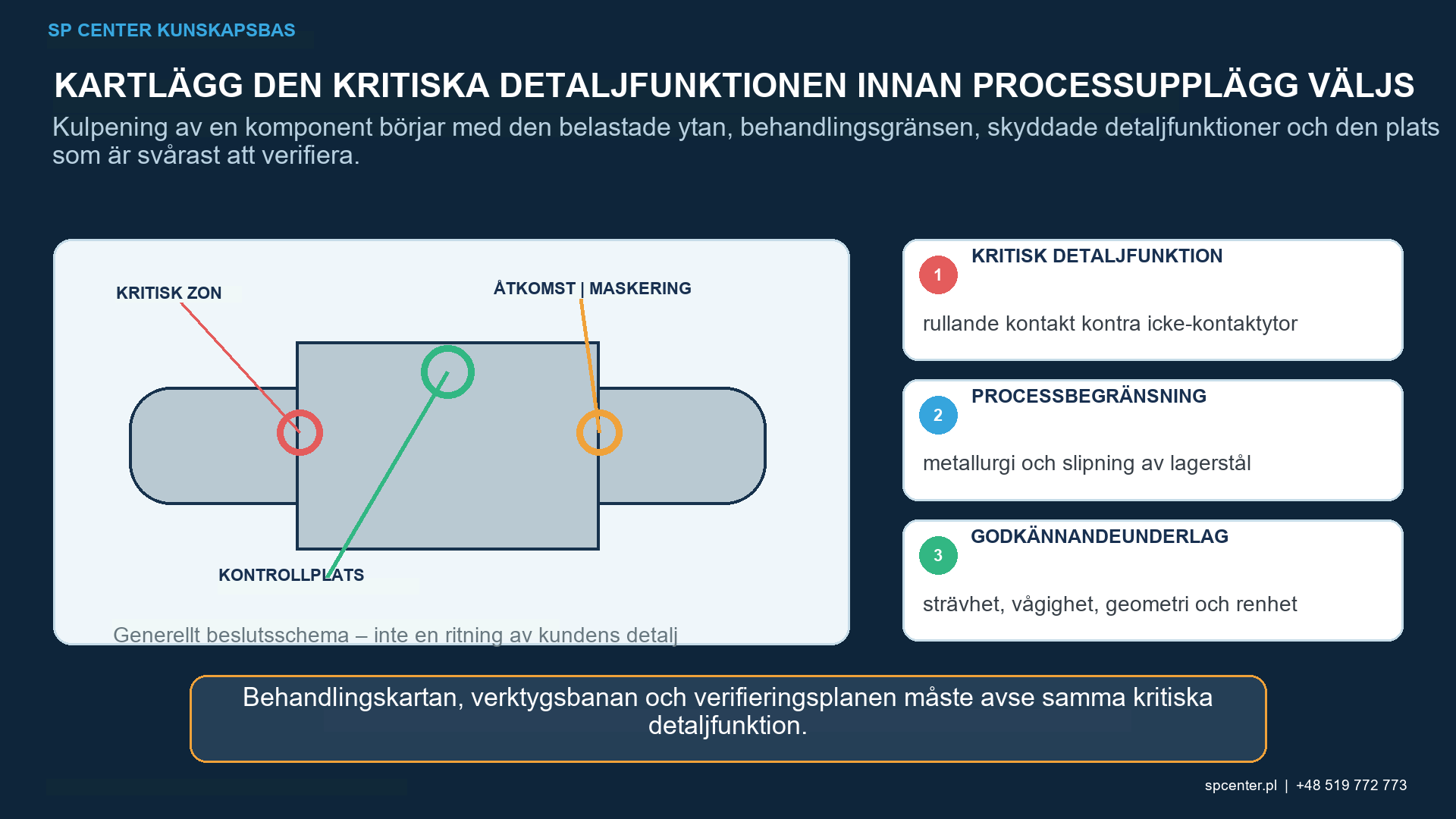

Hur kontrolleras behandlings-, exklusions- och maskeringszoner?
Ritningen eller den godkända processkartan ska identifiera rullkontaktzoner, kontaktfria funktioner, monterings- och tätningsytor, oljebanor och övergångsgränser. Maskeringen måste vara repeterbar utan att repa precisionsytor eller sprida skräp. Där en behandlingsgräns ligger nära en löpbana kräver övergångs- och översprutningsrisken representativ verifiering.
Fixturer ska lokalisera rätt komponentrevision, bevara rundhet och exponera den svåraste egenskapen. Rotation, munstycks- eller hjulriktning, avstånd, vinkel och överlappning av träffbild måste kvalificeras utan okontrollerad uppehållstid. Hållare och tunna sektioner behöver distorsionsgränser och bekräftat medieborttagning.

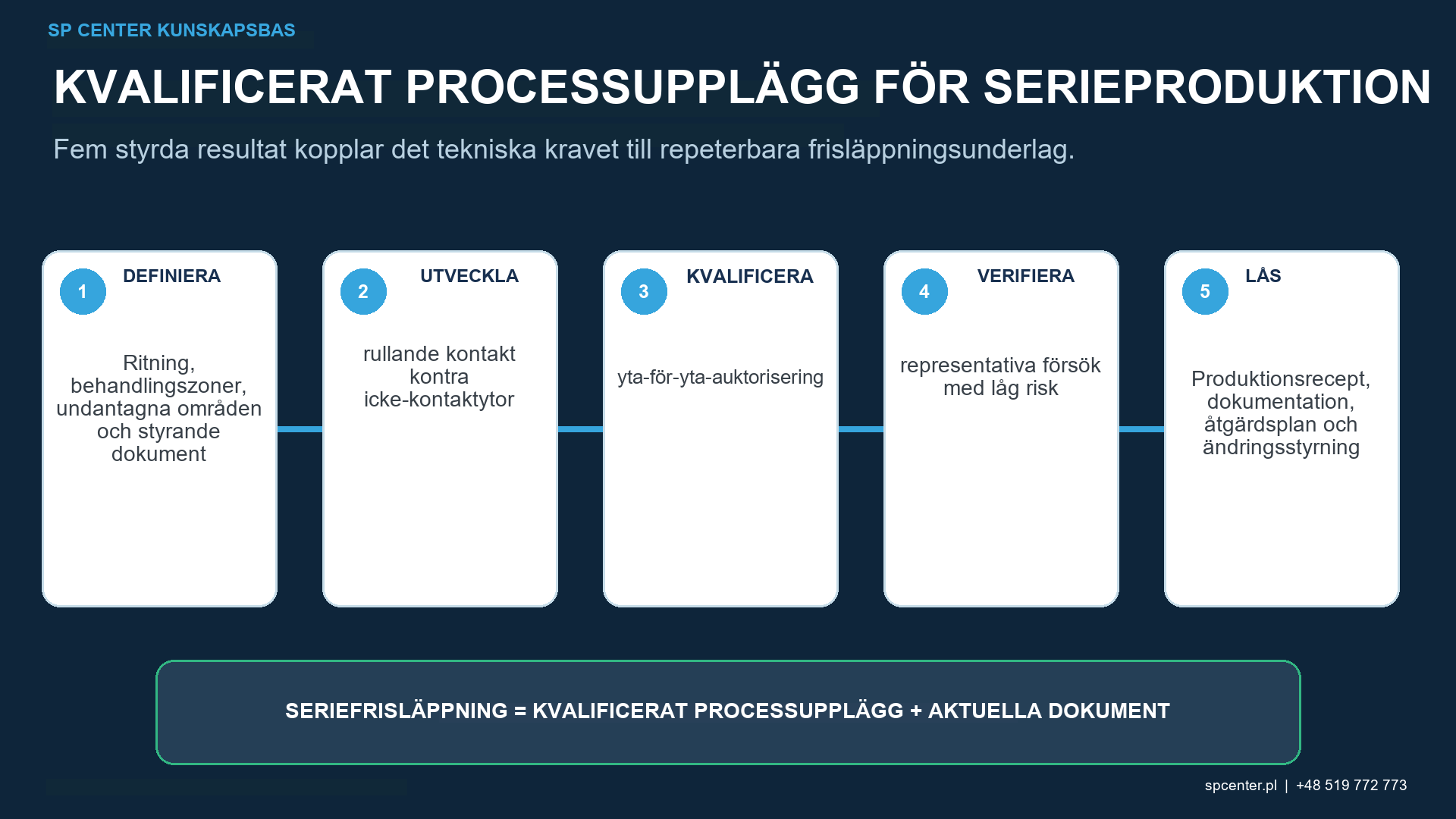

Vilka underlag stöder kvalificering och frigivning?
| Underlagsnivåer | Vad den besvarar | Vad den inte besvarar ensam |
|---|---|---|
| Almenintensitet och mättnad | Kontrolleras kulpeningsstrålen vid definierade verifieringsplatser? | Nåddes och bevarades varje lageryta? |
| Komponenttäckning | Visar den godkända behandlingszonen de erforderliga slagbevisen? | Är banans textur, form, renhet eller utmattning acceptabla? |
| Textur och geometri | Uppfyller grovhet, vågighet, rundhet, diameter, kast och profil de åberopade gränserna? | Är livslängden för restspänningsfältet eller rullkontakten bevisad? |
| Renlighets- och skadeinspektion | Finns det inget kulpeningsmedium i burar, hål och oljevägar och är ytan oskadad? | Skapade processen det erforderliga spänningsdjupet? |
| Restspänningsmätning | Vilken definierad spänningskomponent finns på den angivna platsen och riktningen? | Delar en annan yta, djup, riktning eller material det resultatet? |
| Representativt prestandatest | Uppfyller den kvalificerade konfigurationen den definierade frågan om rullkontakt eller böjutmattning? | Kan resultatet överföras utan likvärdighetsgranskning? |
Tabell 2. Ingen enskild surrogat frigör alla lagerfunktioner.
Mätplanen bör ange yta, position, riktning, instrument, filter eller utvärderingslängd där så är tillämpligt, kalibrering eller verifiering, provtagning och godkännandebehörighet. När XRD åberopas, registrera material, diffraktionsmetod, spänningsriktning, plats, djupmetod och osäkerhet. ASTM E2860 har ett lagerstålspecifikt omfång och är inte en universell restspänningsmetod för varje legering.

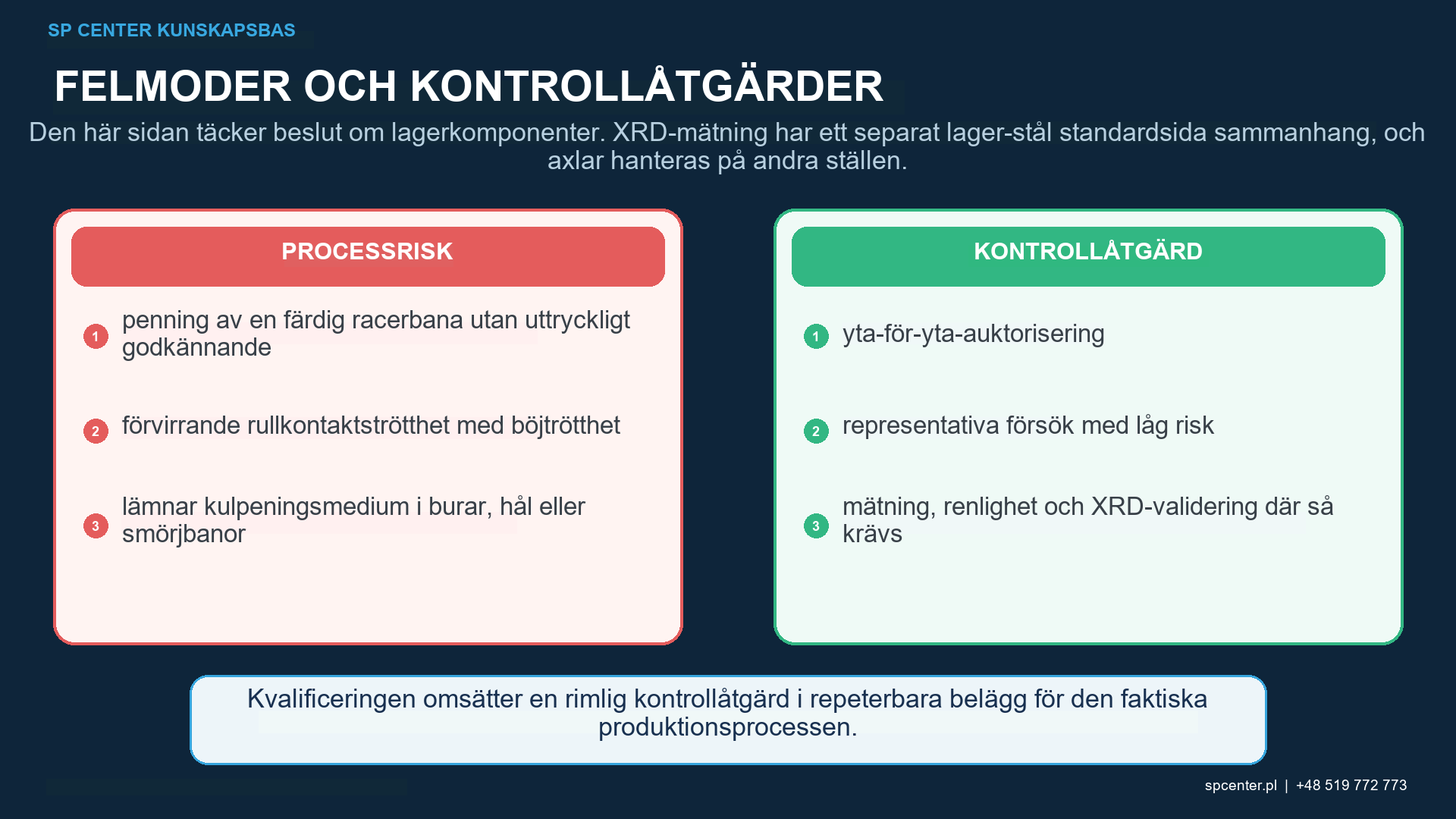

Vilka fel kräver inneslutning?
- En färdig lagerbana eller ett rullelement kulpenas utan uttryckligt tillstånd.
- Maskläckage eller fixturfel exponerar en passnings-, tätnings- eller kontaktyta.
- Mediet finns kvar i en burficka, ett tvärhål eller en smörjväg.
- Ytstruktur, vågighet, rundhet, kast eller diameter flyttar sig utanför sin gräns.
- Slipbränna eller en spricka döljs eller behandlas som om kulpening reparerat den.
- Medieförorening eller inbäddning är oacceptabelt för lagermaterialet eller smörjsystemet.
- En ringprocess överförs till rullar, kulor eller en annan storlek utan likvärdighetsgranskning.
Stoppa och spärra produkten från det senast verifierade acceptabla tillståndet. Bevara del, kulpeningsmedium, fixtur, program, rengörings- och inspektionsbevis, fastställ det berörda omfånget och erhåll nödvändig teknisk eller kundhantering. Upprepad kulpening eller ytterligare efterbehandling är inte en automatisk korrigering.
Vad ska en offertförfrågan eller inköpsorder definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Lagerkomponenttyp och funktion | Separerar ring, löpbana, rullkropp, hållare och kontaktfri funktion | Ett generiskt lagerrecept antas |
| Material, värmebehandling och härdskiktsskick | Kontrollerar hårdhet, bibehållen austenit, härdskiktsdjup och skadekänslighet där så är tillämpligt | Olika metallurgiska tillstånd behandlas som likvärdiga |
| Behandlings-, uteslutnings- och övergångskarta | Skyddar kontakt-, passforms-, tätnings- och smörjfunktioner | En färdig löpbana kulpenas oavsiktligt genom ett förbiseende |
| Slipnings- och superfinishprocessupplägg | Definierar inkommande yta och eventuell avverkning efter Kulpening | Det kulpenade lagret är skadat eller borttaget |
| Yta, form, renhet och ODP-gränser | Bygger komponentacceptans bortom intensitet och täckningsgrad | En visuellt kulpenad komponent frisläpps trots funktionell skada |
| Prestandakrav och dokumentation | Definierar om restspänning, rullkontaktutmattning eller annan validering krävs | Ett livslängdslöfte härleds från processinställningar |
Tabell 3. En tekniskt jämförbar offert behöver ytfunktion och acceptansgränser, inte bara ett lagernamn.
Ange även komponentstorlek och massa, referensvärden, hanteringsrestriktioner, krav på smörjmedelsrenhet, förpackning, partilogik och erforderliga kundgodkännanden. Om behandlingsstatusen för en löpbana eller precisionsyta är oklar bör bearbetningen vänta på styrt klargörande.
Vanliga frågor
Kan lagerbanor kulpenas?
Endast när den kontrollerade konstruktionen och det kvalificerade processupplägget uttryckligen tillåter det. Färdiga banor har krävande krav på textur, form, renhet och kontaktutmattning, så att kulpena dem kan inte anses vara acceptabelt.
Kan en lagerkäl utan rullkontakt kulpenas?
Potentiellt när ritningen identifierar egenskapen och kvalificeringen visar åtkomst, täckningsgrad, yttillstånd och dimensionell acceptans. Ett radieövergångresultat godkänner inte banan.
Förbättrar tryckrestspänning alltid rullkontaktutmattning?
Ingen universell slutsats gäller. Textur, defekter, materialtillstånd, spänningsdjup, kontakttryck, smörjning och renhet samverkar. Ett påstående behöver representativ validering.
Kan Almenintensitet bevisa att en ban är acceptabel?
Nej. Intensiteten karaktäriserar strömmen vid standardiserade verifieringsplatser. Kanalstruktur, vågighet, form, täckningsgrad, renhet och eventuella prestandakrav förblir separata.
Ska en kanal alltid maskeras?
Det finns ingen universell regel. Den bör behandlas, exkluderas eller skyddas exakt som den kontrollerade ritningen, specifikationen eller det godkända tekniska beslutet kräver.
Kan kulpening reparera slipbränna eller en spricka i en kanal?
Nej. Slipskador, sprickor, materialveck och andra defekter som medför kassation måste upptäckas och bli föremål för ett behörigt beslut om fortsatt hantering före kulpening enligt den tillämpliga tillverkningsprocessen.
Kan superfinishing utföras efter kulpening?
Endast genom en kvalificerad sekvens. Materialborttagning kan ändra ytråheten och ta bort en del av det komprimerade lagret, så materialtillägg, slutlig geometri och bibehållen prestanda kräver kontroll.
Gäller ASTM E2860 alla lagerlegeringar?
Nej. Dess omfattning är mätning av restspänning med röntgendiffraktion för specificerade lagerstål. Material, geometri, mätriktning och den styrande acceptansmetoden måste kontrolleras.
Viktiga slutsatser
- Separera löpbanor och rullkroppar från kontaktfria radieövergångar, skuldror och hållare.
- Kulpena inte en färdig löpbana utan uttryckligt tillstånd och representantkvalificering.
- Kontrollera metallurgi, slipningsförhållanden, sekvens, textur, form och renhet tillsammans.
- Håll Almenintensitet, komponenttäckning, ytacceptans, restspänning och prestanda åtskilda.
- Använd inte kulpening för att reparera slipskador eller sprickor.
- Verifiera fullständig borttagning av kulpeningsmedium från hållare, hål och smörjvägar.
Relaterade SP Center-guider
- Kulpening av transmissionskomponenter
- Kulpening av axlar och axlar
- Ytjämnhetsmätning efter kulpening
- XRD-mätning av restspänning
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. ASTM E2860-20, Standardtestmetod för mätning av restspänning med röntgendiffraktion för lagerstål
6. ISO 15243:2017, Rullningslager – skador och fel
7. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Lagerdesign och kundkrav avgör tillåtna ytor och acceptansmetoder. En felklassificering eller XRD-standard godkänner inte i sig kulpening.
