Oddeľte valivé povrchy od nekontaktných prvkov a chráňte textúru, tvar, čistotu a mazacie funkcie prostredníctvom autorizácie špecifickej pre daný povrch.
Guľôčkovanie môže byť vhodné pre vybrané prvky ložiskových súčiastok, ložisko však netvorí jediný rovnorodý povrch. Postup, ktorý je prínosný pre prechodový rádius mimo valivého kontaktu, môže byť neprijateľný pre dokončenú obežnú dráhu alebo valivé teleso, pretože správanie valivého kontaktu môžu určovať textúra, vlnitosť, tvar, čistota a mazanie. Pre každý povrch je preto potrebné výslovne rozhodnúť o úprave, vylúčení alebo ochrane.
Ktoré ložiskové povrchy majú rôzne funkcie?
Ložiskové krúžky, guľôčky, valčeky, klietky, ramená, zaoblenia, montážne sedlá, tesniace dráhy a mazacie cesty nezdieľajú jeden stav napätia alebo metódu prijatia. Povrchy obežných dráh a valivých telies nesú opakovaný Hertzov kontakt, zatiaľ čo rameno alebo prechod môžu byť ovplyvnené ohybovým, montážnym alebo lokálnym vrubovým napätím. Tieto mechanizmy zlyhania sa nesmú považovať za zameniteľné.
| Vlastnosť ložiska | Hlavný problém | Kontrolované rozhodnutie |
|---|---|---|
| Hotová obežná dráha | Drsnosť, vlnitosť, tvar, preliačiny a kontaminácia môžu ovplyvniť valivý kontakt | Ošetrujte iba vtedy, keď to výkres a kvalifikovaný procesný postup výslovne povoľujú |
| Valivý prvok | Integrita povrchu, veľkosť, kruhovitosť a povrchová úprava kontaktu sú kritické | Neusudzujte, že proces krúžku je prenosný na guľôčky alebo valčeky |
| Bezkontaktný zaoblený alebo osadený okraj | Únava z ohybu alebo koncentrácia napätia môžu byť relevantné | Definujte hranice ošetrenia, prístup, maskovanie a kontroly komponentov |
| Klietka, vrecko alebo mazanie cesta | Možné sú tenké rezy, zadržané médiá a zmenený tok | Definujte potrebu úpravy, limit deformácie, čistenie a overenie uvoľnenia média |
| Montáž, utesnenie alebo prispôsobenie povrchu | Priemer, drsnosť a funkcia montáže sa môžu zmeniť | Ošetrenie, vylúčenie alebo ochrana podľa kontrolovaných konštrukčných údajov |
| Prechod brúsenia alebo prelakovania | Môže dominovať brúsenie spálením, prasklinami alebo neskorším odstránením materiálu | Riaďte vstupnú kontrolu a presný sled dokončovania a guľôčkovania |
Tabuľka 1. Funkčný povrch určuje hranicu procesu a doklady o uvoľnení.
ISO 15243 klasifikuje viditeľné poškodenia a spôsoby poruchy valivých ložísk vyrobených zo štandardných ložiskových ocelí. Môže podporiť konzistentnú terminológiu porúch, ale nekvalifikuje proces guľôčkovania ani nepreukazuje hlavnú príčinu na základe vzhľadu, keď je potrebné ďalšie skúmanie.
Prečo sú dokončené obežné dráhy obzvlášť citlivé?
Nárazy pri guľôčkovaní môžu zmeniť profil a plošnú textúru, vlnitosť, tvar, priemer a lokálnu topografiu. Môžu tiež vytvoriť vtlačky, preniesť médium alebo zadržať nečistoty. Pri valivom kontakte tieto zmeny spolupôsobia s kontaktným tlakom, mazivovým filmom, sklzom, kontamináciou, čistotou materiálu a podpovrchovými chybami. Vyššiu hodnotu tlakových napätí nemožno posudzovať bez zohľadnenia týchto kompromisov.
Špecializovaný proces môže zámerne ošetriť obežnú dráhu alebo valivý prvok, ale vyžaduje si explicitnú autorizáciu návrhu a kvalifikáciu na základe skutočného materiálu, tvrdosti, geometrie, počiatočnej povrchovej úpravy a kontaktných podmienok relevantných pre prevádzku. Doklad z voľného plochého kupónu alebo bezkontaktného zaoblenia nie je postačujúci.
Ako materiál a podmienky brúsenia ovplyvňujú kvalifikáciu?
Objemovo kalené, cementované, nitridované a iné ložiskové materiály sa môžu líšiť gradientom tvrdosti, hĺbkou spevnenej vrstvy, obsahom zvyškového austenitu, stavom karbidov a vmestkov a odolnosťou proti poškodeniu. Používajte riadené označenie materiálu a stanovený stav tepelného spracovania, nie všeobecný pojem „ložisková oceľ“.
Vstupné brúsenie alebo superfinišovanie musí byť prijateľné pred guľôčkovaním. Guľôčkovanie neopravuje pripáleniny po brúsení, praskliny, preliatia alebo iné odmietnuteľné chyby. Ak po guľôčkovaní nasleduje brúsenie alebo superfinišovanie, kvalifikovaný postup musí kontrolovať odstránenie materiálu, pretože môže odstrániť alebo zmeniť ošetrenú vrstvu.

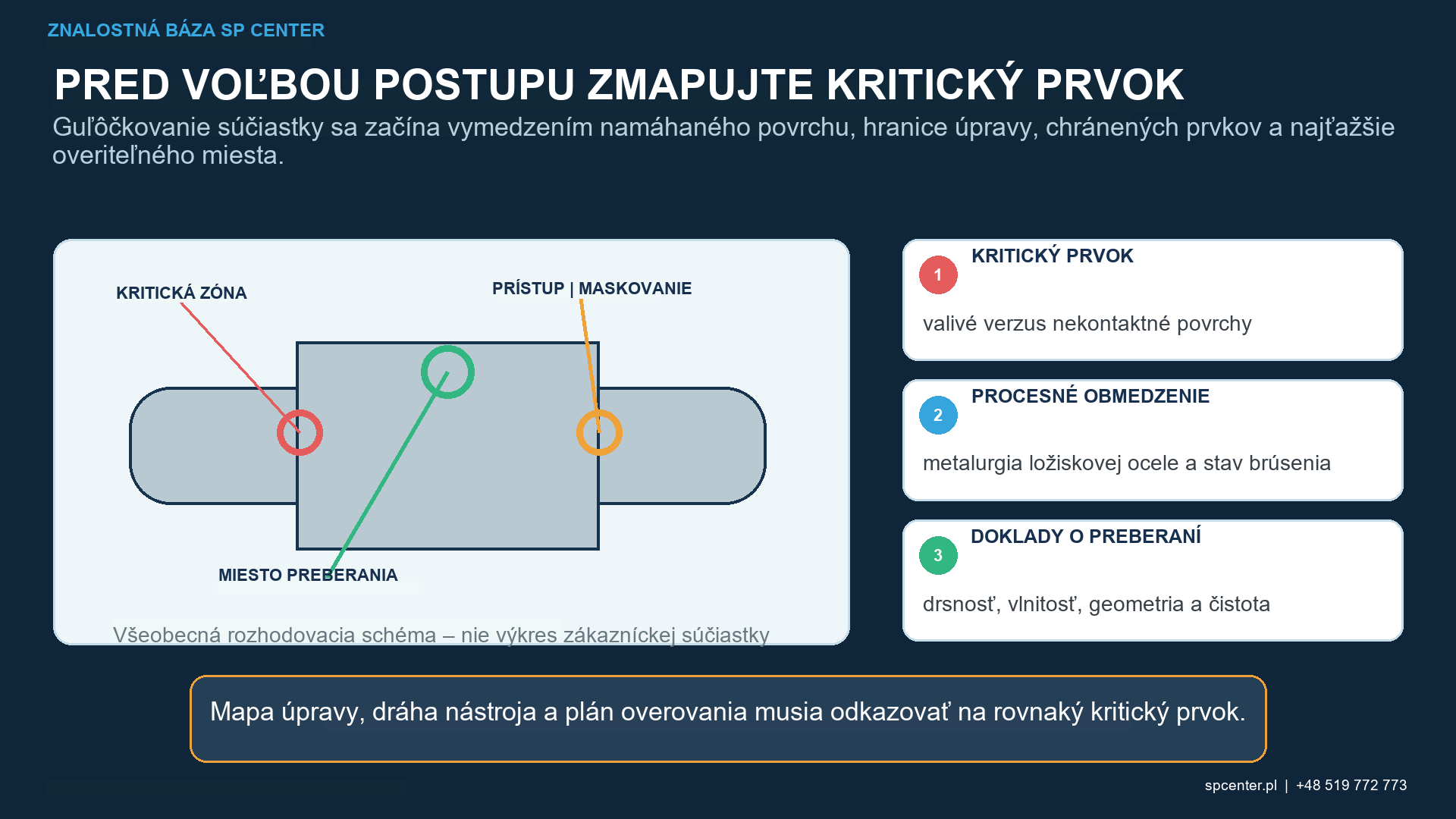

Ako sa kontrolujú zóny úpravy, vylúčenia a maskovania?
Výkres alebo schválená procesná mapa by mali identifikovať zóny valivého kontaktu, bezkontaktné prvky, montážne a tesniace povrchy, olejové dráhy a prechodové hranice. Maskovanie musí byť opakovateľné bez poškriabania presných povrchov alebo uvoľňovania nečistôt. Ak sa hranica úpravy nachádza v blízkosti obežnej dráhy, riziko prechodu a prestreku si vyžaduje reprezentatívne overenie.
Upínacie prípravky by mali lokalizovať správnu revíziu komponentu, zachovať kruhovitosť a odhaliť najťažšie umiestnený prvok. Rotácia, smer trysky alebo kolesa, odstup, uhol a prekrytie stopy musia byť kvalifikované bez nekontrolovaného zotrvania. Klietky a tenké rezy potrebujú limity deformácie a potvrdené odstránenie média.

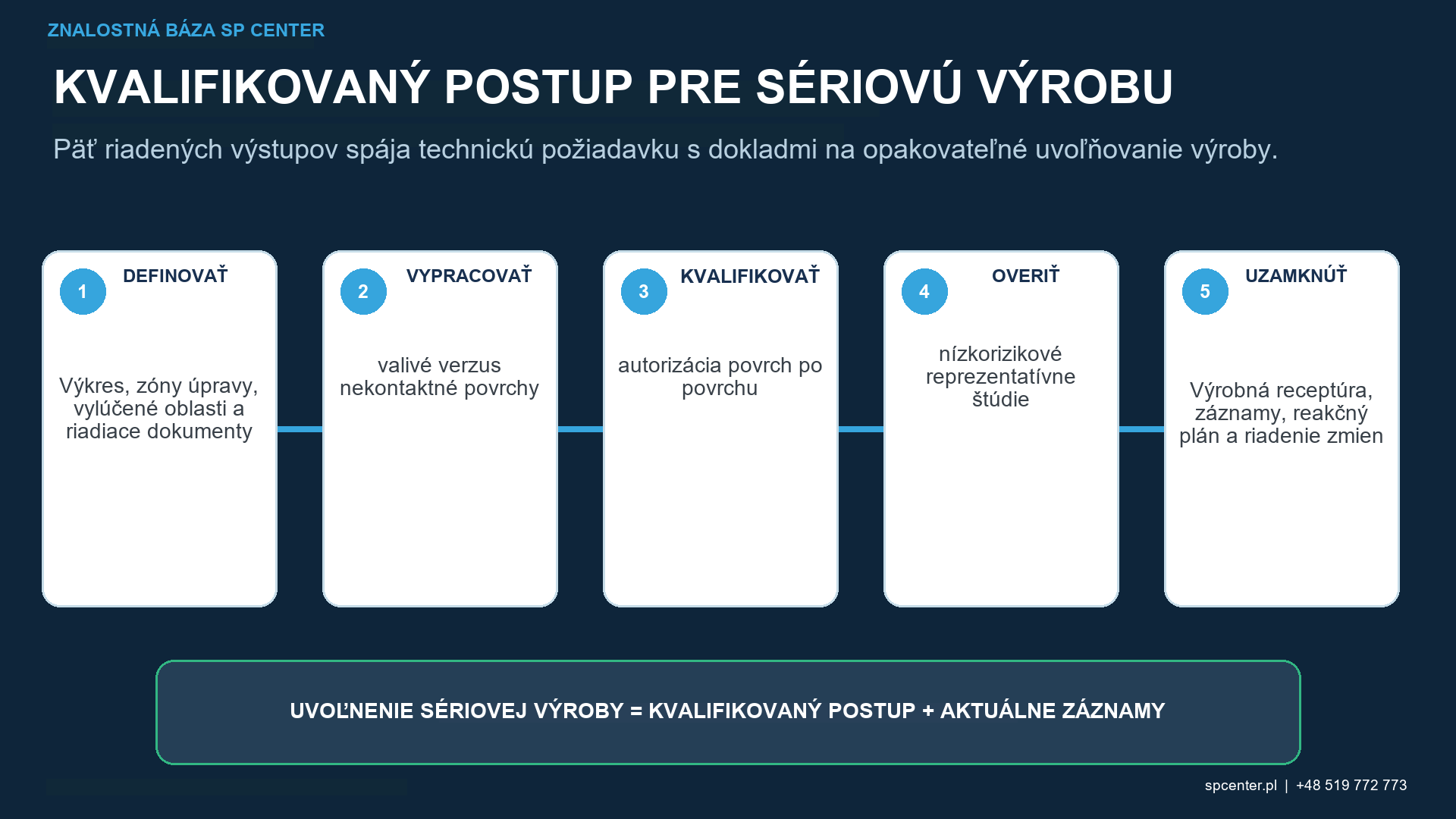

Ktoré doklady podporujú kvalifikáciu a uvoľnenie?
| Úroveň dokladov | Na čo odpovedá | Na čo neodpovedá samostatne |
|---|---|---|
| Almenova intenzita a nasýtenie | Je prúd média na guľôčkovanie kontrolovaný na definovaných overovacích miestach? | Bol dosiahnutý a zachovaný každý povrch ložiska? |
| Pokrytie komponentu | Vykazuje autorizovaná zóna ošetrenia požadované doklady o náraze? | Sú textúra, tvar, čistota alebo únava obežnej dráhy prijateľné? |
| Textúra a geometria | Spĺňa drsnosť, vlnitosť, kruhovitosť, priemer, hádzavosť a profil stanovené limity? | Je preukázané pole zvyškového napätia alebo životnosť valivého kontaktu? |
| Kontrola čistoty a poškodenia | Neprítomné sú médiá v klietkach, otvoroch a olejových dráhach a je povrch nepoškodený? | Vytvoril proces požadovanú hĺbku napätia? |
| Meranie zvyškového napätia | Aká definovaná zložka napätia existuje v uvedenom mieste a smere? | Zdieľa tento výsledok iný povrch, hĺbka, smer alebo materiál? |
| Reprezentatívna skúška výkonu | Spĺňa kvalifikovaná konfigurácia definovanú otázku valivého kontaktu alebo únavy v ohybe? | Môže byť výsledok prenesený bez kontroly ekvivalencie? |
Tabuľka 2. Žiadna samostatná náhrada neuvoľňuje všetky funkcie ložiska.
Plán merania by mal uvádzať povrch, polohu, smer, prístroj, filter alebo dĺžku vyhodnotenia, kde je to relevantné, kalibráciu alebo overenie, odber vzoriek a akceptačnú autoritu. Pri použití XRD zaznamenajte materiál, difrakčnú metódu, smer napätia, umiestnenie, metódu hĺbky a neistotu. ASTM E2860 má špecifický rozsah pre ložiskovú oceľ a nie je univerzálnou metódou zvyškového napätia pre každú zliatinu.

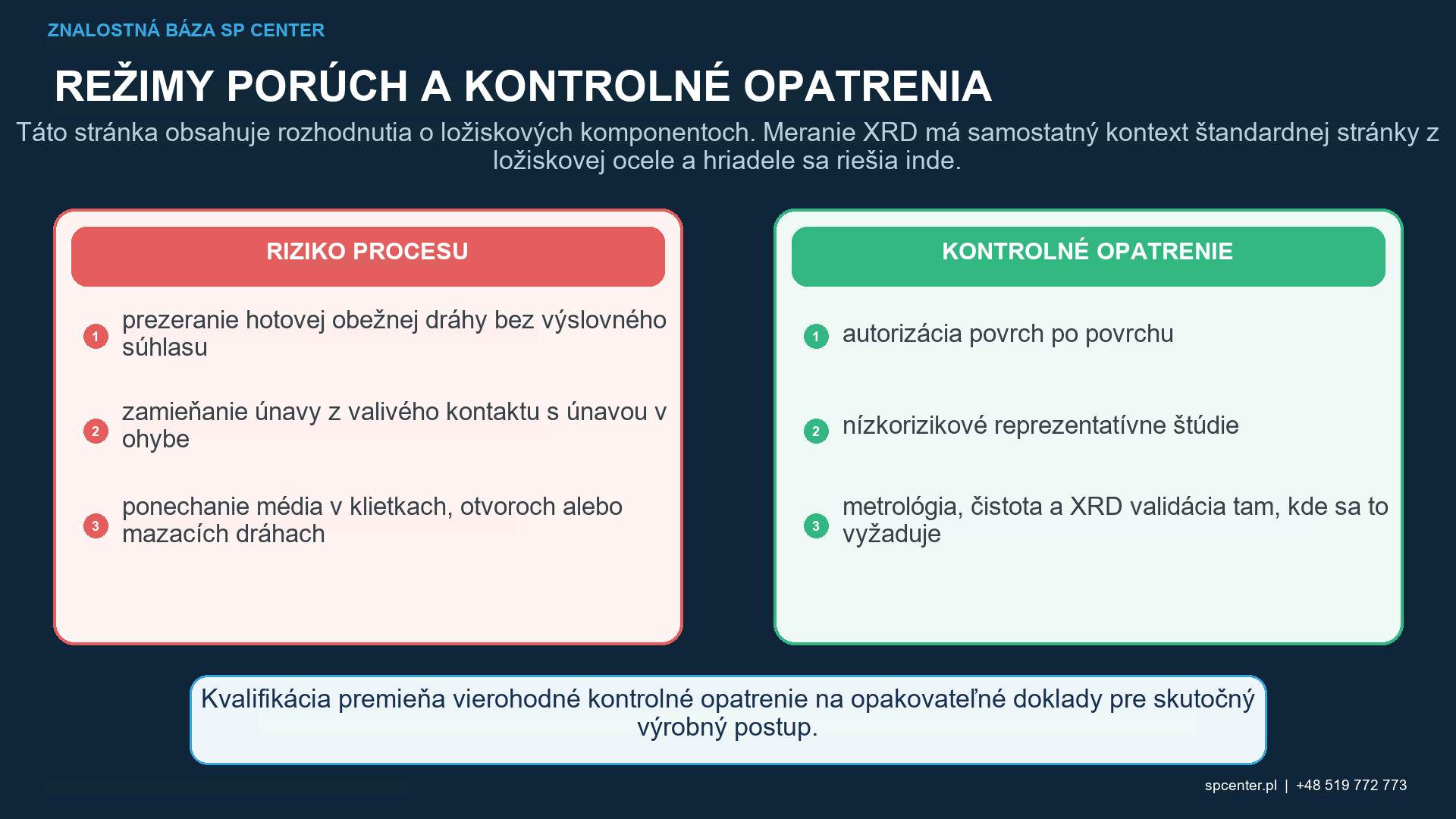

Ktoré poruchy vyžadujú obmedzenie?
- Dokončená obežná dráha alebo valivý prvok sa guľôčkuje bez výslovného oprávnenia.
- Únik masky alebo chyba upínania odhaľuje uloženie, tesnenie alebo kontaktnú plochu.
- Médium zostáva v kapse klietky, priečnom otvore alebo mazacej dráhe.
- Textúra povrchu, vlnitosť, kruhovitosť, hádzavosť alebo priemer sa pohybujú mimo svojho limitu.
- Spálenina po brúsení alebo trhlina je zakrytá alebo sa s ňou zaobchádza, akoby ju guľôčkovanie opravilo.
- Kontaminácia alebo usadzovanie média je neprijateľné pre materiál ložiska alebo mazací systém.
- Proces krúžku sa prenáša na valčeky, guľôčky alebo inú veľkosť bez kontroly ekvivalencie.
Proces zastavte a zadržte výrobky vyrobené od posledného preukázateľne vyhovujúceho stavu. Zachovajte súčiastku, médium, prípravok, program a doklady o čistení a kontrole, určte dotknutý rozsah a získajte potrebné technické rozhodnutie alebo rozhodnutie zákazníka. Opakované guľôčkovanie ani ďalšie dokončovanie nie sú automatickou nápravou.
Čo by mala definovať požiadavka na cenovú ponuku alebo objednávka?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Typ a funkcia komponentu ložiska | Oddeľuje krúžok, obežnú dráhu, valivý prvok, klietku a bezkontaktný prvok | Predpokladá sa generická receptúra ložiska |
| Materiál, tepelné spracovanie a stav povrchovo spevnenej vrstvy | Riadi tvrdosť, zvyškový austenit, hĺbku povrchovo spevnenej vrstvy a citlivosť na poškodenie, kde je to relevantné | Rôzne metalurgické stavy sa považujú za ekvivalentné |
| Mapa úpravy, vylúčenia a prechodu | Chráni kontaktné, lícovacie, tesniace a mazacie funkcie | Dokončená obežná dráha je omylom zahrnutá do zóny guľôčkovania |
| Postup brúsenia a superfinišovania | Definuje vstupný povrch a akýkoľvek úber materiálu po guľôčkovaní | Vrstva ovplyvnená guľôčkovaním je poškodená alebo odstránená |
| Povrch, tvar, čistota a limity NDT | Buduje akceptáciu komponentu nad rámec intenzity a pokrytia | Vizuálne guľôčkovaná súčiastka je uvoľnená napriek funkčnému poškodeniu |
| Vyhlásenie o výkonnosti a záznamy | Definuje, či je potrebné zvyškové napätie, únava pri valivom kontakte alebo iné overenie | Sľub životnosti je odvodený z nastavení procesu |
Tabuľka 3. Technicky porovnateľná cenová ponuka vyžaduje funkciu povrchu a limity akceptácie, nielen názov ložiska.
Uveďte aj veľkosť a hmotnosť komponentu, vzťažné údaje, obmedzenia manipulácie, požiadavky na čistotu maziva, balenie, logiku šarže a požadované schválenia zákazníkom. Ak je stav úpravy obežnej dráhy alebo presného povrchu nejasný, spracovanie by malo počkať na riadené objasnenie.
Často kladené otázky
Môžu byť ložiskové obežné dráhy guľôčkované?
Iba vtedy, ak to riadená konštrukčná dokumentácia a kvalifikovaný postup výslovne povoľujú. Dokončené obežné dráhy majú prísne požiadavky na textúru, tvar, čistotu a kontaktnú únavu, preto nemožno bez dôkazu predpokladať, že ich guľôčkovanie je prijateľné.
Možno bezkontaktný zaoblený povrch ložiska guľôčkovať?
Potenciálne, keď výkres identifikuje prvok a kvalifikácia preukáže prístup, pokrytie, stav povrchu a rozmerovú akceptáciu. Výsledok otryskávania zaoblenia nepovoľuje obežnú dráhu.
Zlepšuje tlakové zvyškové napätie vždy únavu pri valivom kontakte?
Neplatí žiadny univerzálny záver. Textúra, defekty, stav materiálu, hĺbka napätia, kontaktný tlak, mazanie a čistota vzájomne pôsobia. Tvrdenie vyžaduje reprezentatívne overenie.
Môže Almenova intenzita dokázať, že obežná dráha je prijateľná?
Nie. Intenzita charakterizuje prúd v štandardizovaných overovacích miestach. Textúra obežnej dráhy, vlnitosť, tvar, pokrytie, čistota a akékoľvek požiadavky na výkon zostávajú oddelené.
Mala by byť obežná dráha vždy maskovaná?
Neexistuje univerzálne pravidlo. Mala by sa s ňou zaobchádzať, vylúčiť alebo chrániť presne tak, ako to vyžaduje kontrolovaný výkres, špecifikácia alebo schválené technické rozhodnutie.
Môže guľôčkovanie opraviť popáleniny z brúsenia alebo praskliny v obežnej dráhe?
Nie. Poškodenie po brúsení, trhliny, záhyby materiálu alebo iné neprípustné chyby sa musia pred guľôčkovaním v príslušnom výrobnom postupe zistiť a musí sa o nich autorizovane rozhodnúť.
Môže sa po guľôčkovaní vykonať superfinišovanie?
Iba prostredníctvom kvalifikovanej postupnosti. Odstránenie materiálu môže zmeniť drsnosť a odstrániť časť stlačenej vrstvy, takže je potrebné kontrolovať prídavok na materiál, konečnú geometriu a zachovaný výkon.
Vzťahuje sa ASTM E2860 na každú ložiskovú zliatinu?
Nie. Jeho rozsahom je meranie zvyškového napätia röntgenovou difrakciou pre špecifikované ložiskové ocele. Musí sa skontrolovať materiál, geometria, smer merania a príslušná metóda akceptácie.
Kľúčové poznatky
- Oddeľte obežné dráhy a valivé telesá od nekontaktných zaoblení, ramien a klietok.
- Dokončenú obežnú dráhu neguľôčkujte bez výslovného oprávnenia a reprezentatívnej kvalifikácie.
- Kontrolujte metalurgiu, podmienky brúsenia, postupnosť, textúru, tvar a čistotu spoločne.
- Udržujte Almenovu intenzitu, pokrytie súčiastky, akceptáciu povrchu, zvyškové napätie a výkon oddelene.
- Nepoužívajte guľôčkovanie na opravu poškodenia alebo prasklín spôsobených brúsením.
- Overte úplné odstránenie média z klietok, otvorov a mazacích ciest.
Súvisiace príručky SP Center
- Guľôčkovanie komponentov prevodovky
- Guľôčkovanie hriadeľov a náprav
- Meranie drsnosti povrchu po guľôčkovaní
- Meranie zvyškového napätia XRD
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
6. ISO 15243:2017, Valivé ložiská – poškodenie a poruchy
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Konštrukcia ložiska a požiadavky zákazníka určujú povolené povrchy a metódy akceptácie. Norma na klasifikáciu porúch ani norma pre XRD sama osebe nepovoľuje guľôčkovanie.
