Wälzkontaktflächen von kontaktfreien Merkmalen trennen und Textur, Form, Sauberkeit und Schmierfunktion über oberflächenspezifische Freigaben schützen
Verfestigungsstrahlen kann für ausgewählte Merkmale von Lagerbauteilen geeignet sein, ein Lager besteht jedoch nicht aus einer einheitlichen Oberfläche. Ein Prozess, der einen kontaktfreien Radius unterstützt, kann auf einer fertigen Laufbahn oder einem Wälzkörper unzulässig sein, weil Textur, Welligkeit, Form, Sauberkeit und Schmierung das Wälzkontaktverhalten bestimmen können. Jede Fläche benötigt daher eine ausdrückliche Behandlung, einen Ausschluss oder Schutz.
Welche Lagerflächen besitzen unterschiedliche Funktionen?
Lagerringe, Kugeln, Rollen, Käfige, Absätze, Radien, Montagesitze, Dichtflächen und Schmierwege teilen weder einen Spannungszustand noch eine Abnahmemethode. Laufbahnen und Wälzkörper tragen wiederholten Hertzschen Kontakt, während Absatz oder Übergang durch Biegung, Montage oder lokale Kerbspannung bestimmt sein kann. Diese Mechanismen dürfen nicht gleichgesetzt werden.
| Lagermerkmal | Hauptproblem | Gelenkte Entscheidung |
|---|---|---|
| Fertig bearbeitete Laufbahn | Rauheit, Welligkeit, Form, Eindrücke und Verunreinigung können den Wälzkontakt bestimmen | Nur behandeln, wenn Zeichnung und qualifizierte Route dies ausdrücklich freigeben |
| Wälzkörper | Oberflächenintegrität, Größe, Rundheit und Kontaktfinish sind kritisch | Ringprozess nicht ohne Gleichwertigkeitsnachweis auf Kugeln oder Rollen übertragen |
| Kontaktfreier Radius oder Absatz | Biegeermüdung oder Kerbwirkung kann relevant sein | Behandlungsgrenze, Zugang, Maskierung und Bauteilprüfungen festlegen |
| Käfig, Tasche oder Schmierweg | Dünne Querschnitte, Strahlmittelrückstände und veränderter Durchfluss sind möglich | Behandlungsbedarf, Verzug, Reinigung und Rückstandsfreiheit festlegen |
| Montage-, Dicht- oder Passfläche | Durchmesser, Rauheit und Montagefunktion können sich ändern | Nach freigegebener Konstruktionsunterlage behandeln, ausschließen oder schützen |
| Geschliffener oder feinstbearbeiteter Übergang | Schleifbrand, Risse oder späterer Materialabtrag können maßgebend sein | Eingangsprüfung und genaue Bearbeitungsfolge beherrschen |
Tabelle 1. Die Flächenfunktion bestimmt Prozessgrenze und Freigabenachweis.
ISO 15243 klassifiziert sichtbare Schäden und Ausfallarten von Wälzlagern aus Standard-Wälzlagerstählen. Die Norm stützt eine einheitliche Fehlerbezeichnung, qualifiziert aber weder den Strahlprozess noch beweist sie die Ursache allein aus dem Erscheinungsbild, wenn weitere Untersuchungen erforderlich sind.
Warum sind fertige Laufbahnen besonders empfindlich?
Auftreffvorgänge können Profil- und Flächentextur, Welligkeit, Form, Durchmesser und lokale Topografie verändern. Ebenso sind Eindrücke, Strahlmittelübertrag und Rückstände möglich. Im Wälzkontakt wirken diese Größen mit Kontaktpressung, Schmierfilm, Schlupf, Verunreinigung, Werkstoffreinheit und Fehlern unter der Oberfläche zusammen. Ein höherer Druckeigenspannungswert darf nicht getrennt von diesen Zielkonflikten bewertet werden.
Ein Sonderprozess kann Laufbahn oder Wälzkörper bewusst behandeln, benötigt aber eine ausdrückliche Konstruktionsfreigabe und die Qualifizierung am tatsächlichen Werkstoff, Härtezustand, an der tatsächlichen Geometrie, am Eingangsfinish und unter einsatzrepräsentativen Kontaktbedingungen. Eine freie Flachprobe oder ein kontaktfreier Radius reicht als Nachweis nicht aus.
Wie beeinflussen Werkstoff und Schleifzustand die Qualifizierung?
Durchgehärtete, einsatzgehärtete, nitrierte und andere Lagerwerkstoffe können sich in Härteverlauf, Randschichttiefe, Restaustenit, Karbid- oder Einschlusszustand und Schadentoleranz unterscheiden. Maßgebend sind Werkstoff und Wärmebehandlung der gelenkten Unterlage statt der allgemeine Begriff „Lagerstahl“.
Schleif- oder Superfinishzustand muss vor dem Strahlen zulässig sein. Verfestigungsstrahlen repariert weder Schleifbrand noch Risse, Überwalzungen oder andere Ausschussmerkmale. Folgt Schleifen oder Superfinish nach dem Strahlen, beherrscht die qualifizierte Route den Materialabtrag, weil dieser die behandelte Schicht entfernen oder verändern kann.
Wie werden Behandlungs-, Ausschluss- und Maskierungszonen beherrscht?
Zeichnung oder freigegebener Prozessplan kennzeichnet Wälzkontaktzonen, kontaktfreie Merkmale, Montage- und Dichtflächen, Ölwege und Übergangsgrenzen. Maskierung muss wiederholbar sein, ohne Präzisionsflächen zu verkratzen oder Rückstände abzugeben. Liegt eine Behandlungsgrenze nahe der Laufbahn, benötigen Übergang und Streustrahlrisiko eine repräsentative Prüfung.
Vorrichtungen positionieren den richtigen Revisionsstand, erhalten die Rundheit und legen das schwierigste Merkmal frei. Rotation, Düsen- oder Schleuderradrichtung, Abstand, Winkel und Strahlbildüberlappung werden ohne unkontrollierte Verweilzeit qualifiziert. Käfige und dünne Querschnitte benötigen Verzugslimits und bestätigte Strahlmittelentfernung.

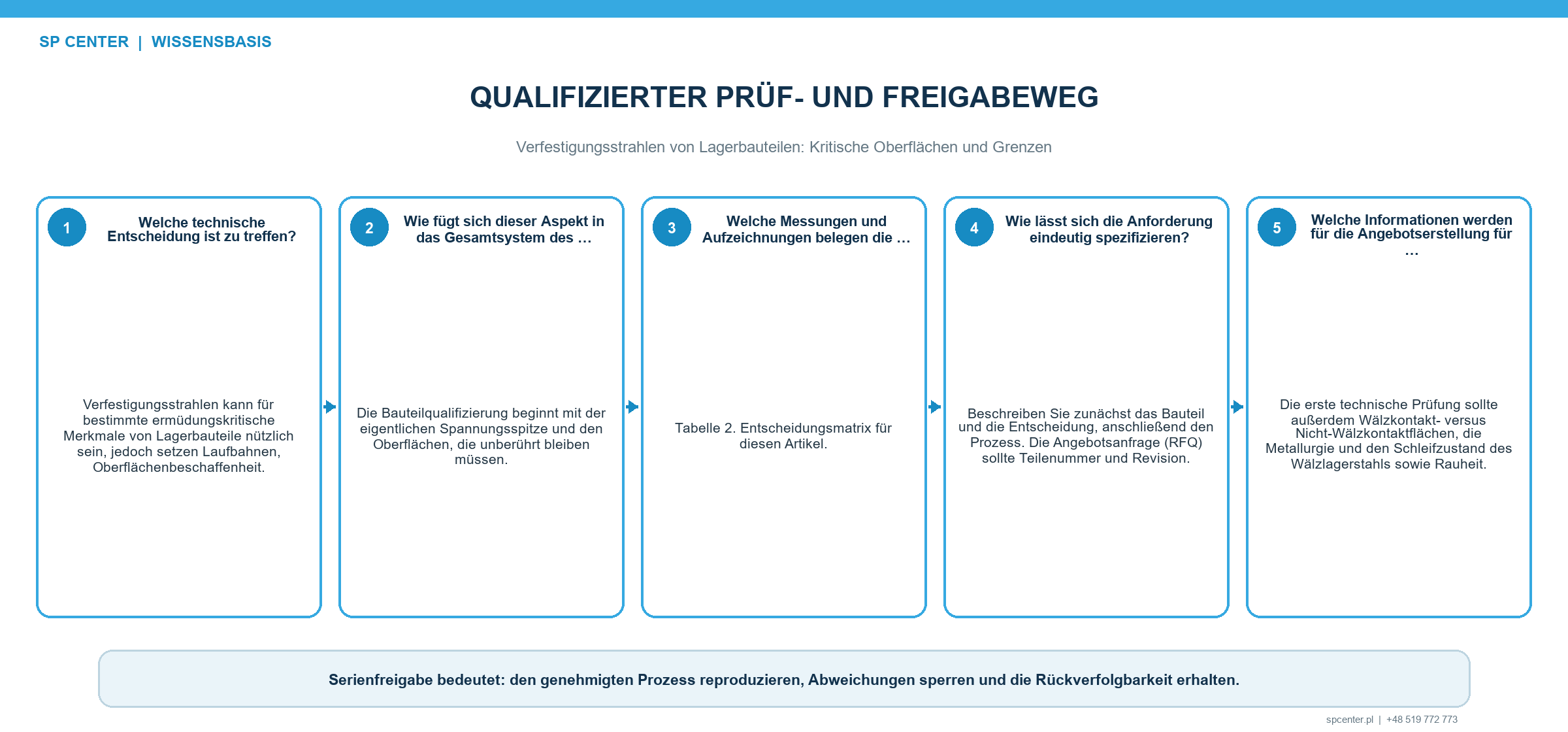

Welche Nachweise stützen Qualifizierung und Freigabe?
| Nachweisebene | Beantwortete Frage | Allein nicht beantwortet |
|---|---|---|
| Almen-Intensität und Sättigung | Ist der Strahl an definierten Prüfpositionen beherrscht? | Wurde jede Lagerfläche erreicht und erhalten? |
| Bedeckungsgrad am Bauteil | Zeigt die freigegebene Behandlungszone die geforderten Auftreffspuren? | Sind Laufbahntextur, Form, Sauberkeit oder Ermüdung zulässig? |
| Textur und Geometrie | Erfüllen Rauheit, Welligkeit, Rundheit, Durchmesser, Rundlauf und Profil die Forderungen? | Sind Eigenspannungsfeld oder Wälzkontaktlebensdauer belegt? |
| Sauberkeits- und Schadensprüfung | Fehlt Strahlmittel in Käfigen, Bohrungen und Ölwegen und ist die Oberfläche unbeschädigt? | Hat der Prozess die geforderte Spannungstiefe erzeugt? |
| Eigenspannungsmessung | Welche definierte Spannungskomponente liegt an angegebener Stelle und Richtung vor? | Besitzt eine andere Fläche, Tiefe, Richtung oder ein anderer Werkstoff dasselbe Ergebnis? |
| Repräsentative Leistungsprüfung | Erfüllt die qualifizierte Konfiguration die definierte Wälzkontakt- oder Biegeermüdungsfrage? | Ist Übertragung ohne Gleichwertigkeitsprüfung zulässig? |
Tabelle 2. Kein Ersatzmerkmal gibt sämtliche Lagerfunktionen frei.
Der Messplan legt Fläche, Position, Richtung, Messgerät, gegebenenfalls Filter oder Auswertelänge, Kalibrierung oder Verifizierung, Stichprobe und Abnahmeverantwortung fest. Bei aufgerufener XRD-Prüfung werden Werkstoff, Beugungsverfahren, Spannungsrichtung, Messstelle, Tiefenverfahren und Unsicherheit dokumentiert. ASTM E2860 besitzt einen spezifischen Wälzlagerstahl-Anwendungsbereich und ist keine allgemeingültige Eigenspannungsmethode für jede Legierung.
Welche Fehler erfordern Eingrenzung?
- Eine fertige Laufbahn oder ein Wälzkörper wird ohne ausdrückliche Freigabe gestrahlt.
- Maskierungsleck oder Vorrichtungsfehler exponiert eine Pass-, Dicht- oder Kontaktfläche.
- Strahlmittel verbleibt in Käfigtasche, Querbohrung oder Schmierweg.
- Textur, Welligkeit, Rundheit, Rundlauf oder Durchmesser verlässt den Grenzwert.
- Schleifbrand oder Riss wird verdeckt oder fälschlich als durch Strahlen repariert behandelt.
- Strahlmittelverunreinigung oder -einbettung ist für Lagerwerkstoff oder Schmierung unzulässig.
- Ein Ringprozess wird ohne Gleichwertigkeitsprüfung auf Rollen, Kugeln oder eine andere Größe übertragen.
Der Prozess wird gestoppt und das Produkt seit dem letzten verifiziert zulässigen Zustand eingegrenzt. Bauteil-, Strahlmittel-, Vorrichtungs-, Programm-, Reinigungs- und Prüfnachweise bleiben erhalten; der Umfang wird bestimmt und die erforderliche technische oder kundenseitige Entscheidung eingeholt. Wiederholtes Strahlen oder zusätzliches Finish ist keine automatische Korrektur.
Was gehört in Anfrage oder Bestellung?
| Angabe in der Anfrage | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Art und Funktion des Lagerbauteils | Trennt Ring, Laufbahn, Wälzkörper, Käfig und kontaktfreies Merkmal | Ein allgemeines Lagerrezept wird angenommen |
| Werkstoff, Wärmebehandlung und Randschichtzustand | Beherrscht gegebenenfalls Härte, Restaustenit, Randschichttiefe und Schadensempfindlichkeit | Unterschiedliche metallurgische Zustände gelten als gleichwertig |
| Behandlungs-, Ausschluss- und Übergangsplan | Schützt Kontakt-, Pass-, Dicht- und Schmierfunktionen | Eine fertige Laufbahn wird versehentlich gestrahlt |
| Schleif- und Superfinishroute | Definiert Eingangsoberfläche und Materialabtrag nach dem Strahlen | Die behandelte Schicht wird beschädigt oder entfernt |
| Oberflächen-, Form-, Sauberkeits- und ZfP-Grenzen | Erzeugt Bauteilabnahme über Intensität und Bedeckungsgrad hinaus | Ein sichtbar gestrahltes Bauteil wird trotz Funktionsschaden freigegeben |
| Leistungsaussage und Aufzeichnungen | Definiert Bedarf an Eigenspannungs-, Wälzkontakt- oder anderer Validierung | Lebensdauerversprechen wird aus Maschineneinstellungen abgeleitet |
Tabelle 3. Ein technisch vergleichbares Angebot benötigt Flächenfunktion und Abnahmegrenzen statt nur einer Lagerbezeichnung.
Zusätzlich sind Bauteilgröße und Masse, Bezüge, Handhabungsbeschränkungen, Schmierstoff-Sauberkeitsforderungen, Verpackung, Loslogik und Kundenfreigaben anzugeben. Ist der Behandlungsstatus einer Laufbahn oder Präzisionsfläche unklar, wartet die Bearbeitung auf eine gelenkte Klärung.
Häufig gestellte Fragen
Dürfen Lagerlaufbahnen verfestigungsgestrahlt werden?
Nur wenn freigegebene Konstruktion und qualifizierte Route dies ausdrücklich erlauben. Fertige Laufbahnen besitzen anspruchsvolle Textur-, Form-, Sauberkeits- und Wälzkontaktanforderungen; ihre Eignung darf nicht vorausgesetzt werden.
Kann ein kontaktfreier Lagerradius gestrahlt werden?
Möglicherweise, wenn die Zeichnung das Merkmal festlegt und die Qualifizierung Zugang, Bedeckungsgrad, Oberfläche und Maße nachweist. Ein Radiusnachweis autorisiert nicht die Laufbahn.
Verbessern Druckeigenspannungen immer die Wälzkontaktermüdung?
Nein. Textur, Fehler, Werkstoffzustand, Spannungstiefe, Kontaktpressung, Schmierung und Sauberkeit wirken zusammen. Eine Aussage benötigt repräsentative Validierung.
Belegt die Almen-Intensität die Zulässigkeit einer Laufbahn?
Nein. Die Intensität kennzeichnet den Strahl an standardisierten Prüfpositionen. Laufbahntextur, Welligkeit, Form, Bedeckungsgrad, Sauberkeit und Leistungsforderung bleiben getrennt.
Muss eine Laufbahn immer maskiert werden?
Dafür gibt es keine allgemeingültige Regel. Sie wird exakt nach Zeichnung, Spezifikation oder freigegebener technischer Entscheidung behandelt, ausgeschlossen oder geschützt.
Kann Verfestigungsstrahlen Schleifbrand oder einen Laufbahnriss reparieren?
Nein. Schleifschäden, Risse, Überwalzungen oder andere Ausschussmerkmale benötigen vor dem Strahlen Erkennung und Entscheidung im anzuwendenden Fertigungsablauf.
Darf nach dem Verfestigungsstrahlen feinstbearbeitet werden?
Nur über eine qualifizierte Bearbeitungsfolge. Materialabtrag kann die Rauheit ändern und Teile der Druckeigenspannungszone entfernen; Bearbeitungszugabe, Endgeometrie und das verbleibende Bauteilverhalten müssen beherrscht sein.
Gilt ASTM E2860 für jede Lagerlegierung?
Nein. Der Anwendungsbereich betrifft die röntgenografische Eigenspannungsmessung an bestimmten Wälzlagerstählen. Werkstoff, Geometrie, Messrichtung und maßgebende Abnahme sind zu prüfen.
Die wichtigsten Punkte
- Laufbahnen und Wälzkörper von kontaktfreien Radien, Absätzen und Käfigen trennen.
- Fertige Laufbahn nicht ohne ausdrückliche Freigabe und repräsentative Qualifizierung strahlen.
- Metallurgie, Schleifzustand, Reihenfolge, Textur, Form und Sauberkeit gemeinsam beherrschen.
- Almen-Intensität, Bedeckungsgrad, Oberflächenabnahme, Eigenspannung und Leistung trennen.
- Schleifschäden oder Risse nicht durch Strahlen zu reparieren versuchen.
- Vollständige Strahlmittelentfernung aus Käfigen, Bohrungen und Schmierwegen bestätigen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Getriebebauteilen
- Verfestigungsstrahlen von Wellen und Achsen
- Oberflächenrauheit nach dem Verfestigungsstrahlen messen
- XRD-Eigenspannungsmessung
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
6. ISO 15243:2017, Rolling Bearings – Damage and Failures
7. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Lagerkonstruktion und Kundenforderung bestimmen zulässige Flächen und Abnahmemethoden. Eine Fehlerklassifikations- oder XRD-Norm autorisiert nicht selbst das Verfestigungsstrahlen.
