Oddělte valivé povrchy od nekontaktních prvků a chraňte texturu, tvar, čistotu a mazací funkce prostřednictvím autorizace specifické pro daný povrch.
Kuličkování může být vhodné pro vybrané prvky ložiskových součástí, ložisko však netvoří jediný stejnorodý povrch. Postup, který je přínosný pro přechodový rádius mimo valivý kontakt, může být nepřijatelný pro dokončenou oběžnou dráhu nebo valivé těleso, protože chování valivého kontaktu mohou určovat textura, vlnitost, tvar, čistota a mazání. Pro každý povrch je proto nutné výslovně rozhodnout o ošetření, vyloučení nebo ochraně.
Které ložiskové povrchy mají různé funkce?
Ložiskové kroužky, kuličky, válečky, klece, ramena, zaoblení, montážní sedla, těsnicí dráhy a mazací cesty nesdílejí jeden stav napětí ani metodu přijetí. Povrchy oběžných drah a valivých těles nesou opakovaný Hertzův kontakt, zatímco rameno nebo přechod mohou být ovlivněny ohybovým, montážním nebo lokálním vrubovým napětím. Tyto mechanismy porušení nesmí být považovány za zaměnitelné.
| Vlastnost ložiska | Hlavní problém | Řízené rozhodnutí |
|---|---|---|
| Hotová oběžná dráha | Drsnost, vlnitost, tvar, promáčkliny a kontaminace mohou ovlivňovat valivý kontakt | Ošetřujte pouze tehdy, pokud to výkres a kvalifikovaný procesní postup výslovně povolují |
| Valivý element | Integrita povrchu, velikost, kruhovitost a povrchová úprava kontaktu jsou kritické | Nepředpokládejte, že prstencový proces je přenositelný na kuličky nebo válečky |
| Bezkontaktní zaoblení nebo osazení | Může být relevantní únava v ohybu nebo koncentrace napětí | Definujte hranice ošetření, přístup, maskování a kontroly součástí |
| Klec, kapsa nebo mazání cesta | Možné jsou tenké řezy, zadržená média a změněný tok | Definujte potřebu ošetření, limit deformace, čištění a ověření uvolnění média |
| Montáž, utěsnění nebo usazení povrchu | Průměr, drsnost a montážní funkce se mohou změnit | Ošetření, vyloučení nebo ochrana dle řízených konstrukčních dat |
| Broušený nebo přebroušený přechod | Může dominovat broušení, praskliny nebo pozdější úběr materiálu | Řízení vstupní kontroly a přesné sekvence dokončovacího kuličkování a opracování |
Tabulka 1. Funkční plocha určuje hranici procesu a doklady o uvolnění.
ISO 15243 klasifikuje viditelné poškození a způsoby selhání valivých ložisek vyrobených ze standardních ložiskových ocelí. Může podporovat konzistentní terminologii selhání, ale nekvalifikuje proces kuličkování ani neprokazuje hlavní příčinu z vzhledu, pokud je nutné další zkoumání.
Proč jsou dokončené oběžné dráhy obzvláště citlivé?
Vlivy kuličkování mohou změnit profil a plošnou texturu, vlnitost, tvar, průměr a lokální topografii. Mohou také vytvářet promáčkliny, přenášet média nebo zadržovat nečistoty. Ve valivém kontaktu tyto změny interagují s kontaktním tlakem, mazivovým filmem, kluzem, kontaminací, čistotou materiálu a podpovrchovými vadami. Vyšší hodnotu tlakového napětí nelze posuzovat odděleně od těchto kompromisů.
Specializovaný proces může záměrně ošetřit oběžnou dráhu nebo valivý element, ale vyžaduje explicitní konstrukční autoritu a kvalifikaci na základě skutečného materiálu, tvrdosti, geometrie, počátečního povrchu a kontaktních podmínek relevantních pro daný provoz. Doklad z volného plochého kuponu nebo bezkontaktního zaoblení není dostatečný.
Jak materiál a podmínky broušení ovlivňují kvalifikaci?
Objemově kalené, cementované, nitridované a jiné ložiskové materiály se mohou lišit gradientem tvrdosti, hloubkou zpevněné vrstvy, obsahem zbytkového austenitu, stavem karbidů a vměstků a odolností proti poškození. Používejte řízené označení materiálu a stanovený stav tepelného zpracování, nikoli obecný pojem „ložisková ocel“.
Vstupní broušení nebo superfinišování musí být před kuličkováním přijatelné. Kuličkování neopravuje brusné spáleniny, trhliny, přeložky ani jiné nepřípustné vady. Následuje-li po kuličkování broušení nebo superfinišování, musí kvalifikovaný postup řídit úběr materiálu, protože může odstranit nebo změnit ovlivněnou vrstvu.

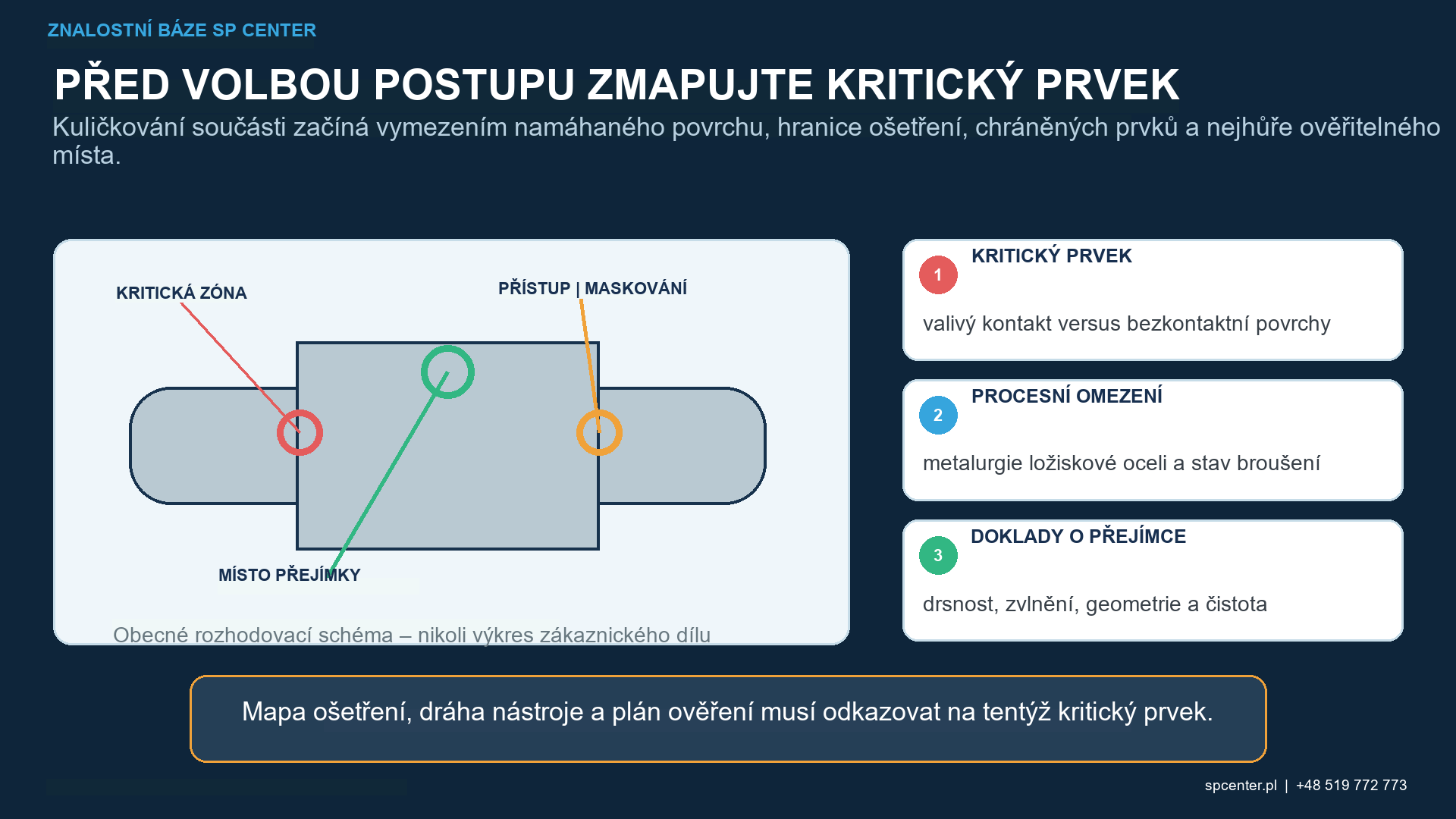

Jak se kontrolují zóny ošetření, vyloučení a maskování?
Výkres nebo schválená procesní mapa by měly identifikovat zóny valivého kontaktu, nekontaktní prvky, montážní a těsnicí plochy, olejové cesty a přechodové hranice. Maskování musí být opakovatelné bez poškrábání přesných povrchů nebo uvolňování nečistot. Pokud se hranice ošetření nachází v blízkosti oběžné dráhy, vyžaduje se reprezentativní ověření rizika přechodu a přestřiku.
Upínací přípravky by měly lokalizovat správnou revizi komponenty, zachovat kruhovitost a odhalit nejobtížnější prvek. Rotace, směr trysky nebo kola, odstup, úhel a překrytí stopy musí být kvalifikovány bez nekontrolovaného zpoždění. Klece a tenké profily potřebují limity deformace a potvrzené odstranění média.

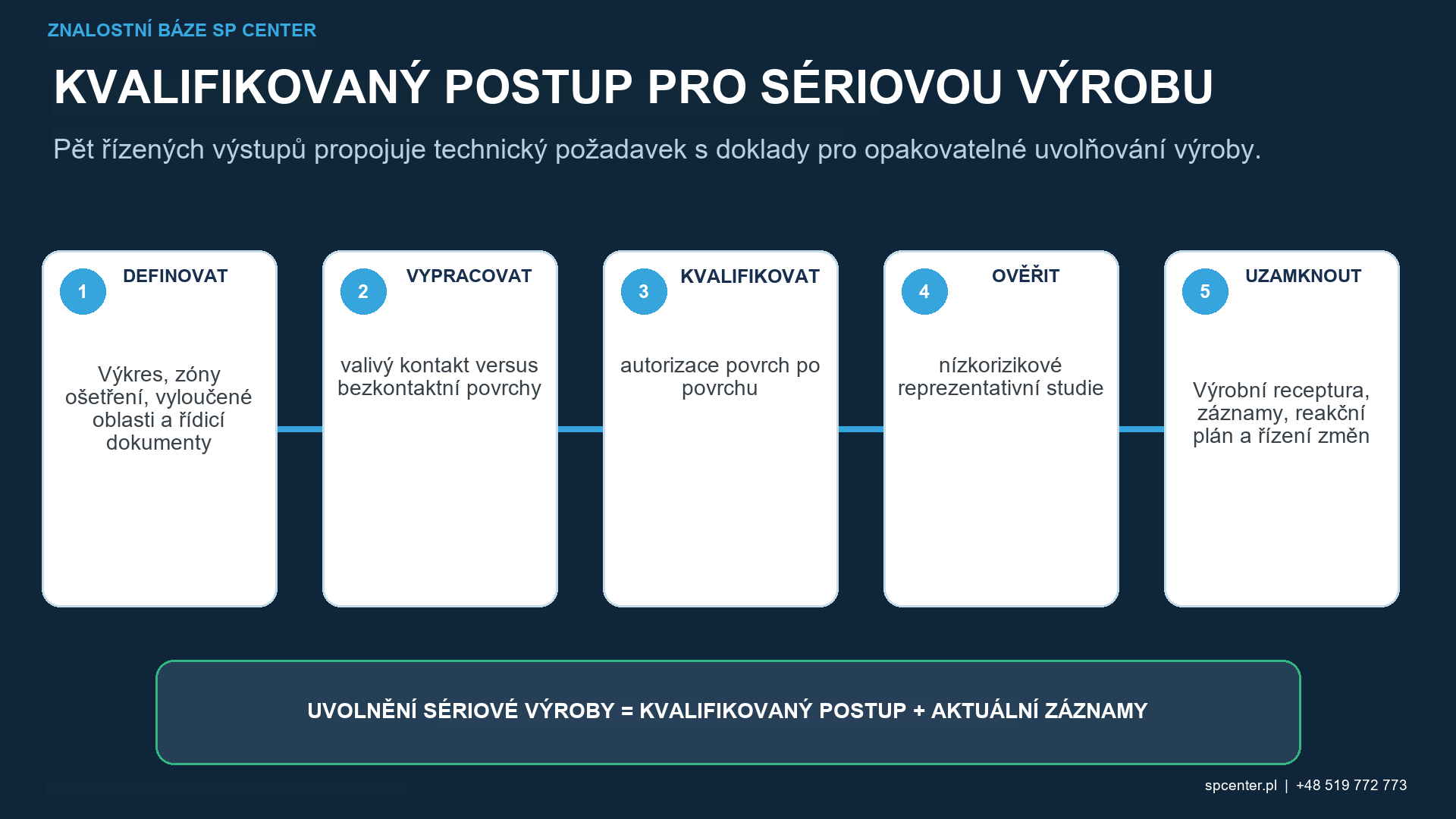

Které doklady podporují kvalifikaci a uvolnění?
| Úroveň dokladů | Na co odpovídá | Na co neodpovídá samostatně |
|---|---|---|
| Almenova intenzita a nasycení | Je proud média pro kuličkování kontrolován na definovaných ověřovacích místech? | Byl dosažen a zachován každý povrch ložiska? |
| Pokrytí součásti | Vykazuje autorizovaná zóna ošetření požadované doklady o nárazu? | Jsou textura, tvar, čistota nebo únava materiálu přijatelné? |
| Textura a geometrie | Splňují drsnost, vlnitost, kruhovitost, průměr, házivost a profil stanovené limity? | Je prokázáno pole zbytkového napětí nebo životnost valivého kontaktu? |
| Kontrola čistoty a poškození | Není v klecích, otvorech a olejových cestách přítomno médium a není povrch poškozený? | Vytvořil proces požadovanou hloubku napětí? |
| Měření zbytkového napětí | Jaká definovaná složka napětí existuje v uvedeném místě a směru? | Sdílí tento výsledek jiný povrch, hloubka, směr nebo materiál? |
| Reprezentativní test výkonu | Splňuje kvalifikovaná konfigurace definovanou otázku valivého kontaktu nebo únavy v ohybu? | Lze výsledek převést bez kontroly ekvivalence? |
Tabulka 2. Žádný samostatný zástupce neuvolňuje všechny funkce ložiska.
Plán měření by měl uvádět povrch, polohu, směr, přístroj, filtr nebo délku vyhodnocení, kde je to relevantní, kalibraci nebo ověření, vzorkování a autoritu pro přijetí. Při použití XRD zaznamenejte materiál, difrakční metodu, směr napětí, umístění, hloubkovou metodu a nejistotu. ASTM E2860 má specifický rozsah pro ložiskovou ocel a není univerzální metodou zbytkového napětí pro každou slitinu.

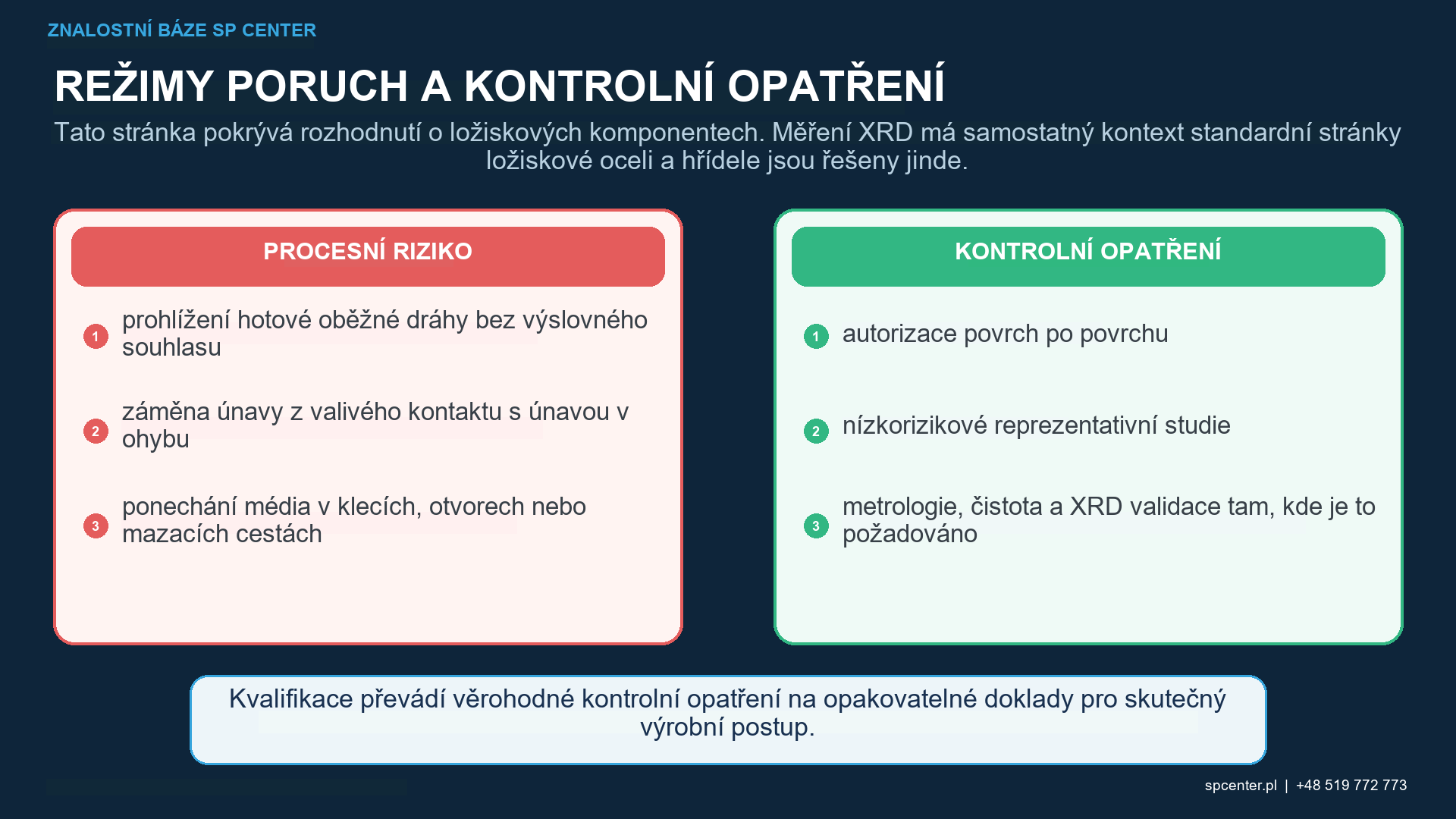

Které poruchy vyžadují omezení?
- Dokončená oběžná dráha nebo valivý prvek se kuličkuje bez výslovného oprávnění.
- Únik masky nebo chyba upevnění odhaluje uložení, těsnění nebo kontaktní povrch.
- Médium zůstává v kapse klece, příčném otvoru nebo mazací dráze.
- Textura povrchu, vlnitost, kulatost, házivost nebo průměr se pohybují mimo své limity.
- Brusná spálenina nebo trhlina je zakryta nebo se s ní zachází, jako by ji kuličkování opravilo.
- Kontaminace nebo usazení média je pro materiál ložiska nebo mazací systém nepřijatelné.
- Proces kroužku je přenesen na válečky, kuličky nebo jinou velikost bez kontroly ekvivalence.
Zastavte a izolujte výrobek od posledního ověřeného přijatelného stavu. Uschovejte díl, médium, upínací přípravek, program, doklady o čištění a kontrole, určete dotčený rozsah a získejte požadované technická rozhodnutí nebo rozhodnutí zákazníka o dalším nakládání. Opakování kuličkování nebo dodatečná povrchová úprava není automatickou opravou.
Co by měla definovat poptávka nebo objednávka?
| Vstup RFQ | Proč je to důležité | Zamezení riziku |
|---|---|---|
| Typ a funkce součásti ložiska | Odděluje kroužek, oběžnou dráhu, valivý element, klec a bezkontaktní prvek | Předpokládá se obecná receptura ložiska |
| Materiál, tepelné zpracování a stav povrchově zpevněné vrstvy | Řídí tvrdost, zbytkový austenit, hloubku povrchově zpevněné vrstvy a citlivost na poškození, kde je to relevantní | Různé metalurgické stavy jsou považovány za ekvivalentní |
| Mapa ošetření, vyloučení a přechodů | Chrání kontaktní, lícovací, těsnicí a mazací funkce | Dokončená oběžná dráha je omylem zahrnuta do zóny kuličkování |
| Postup broušení a superfinišování | Definuje vstupní povrch a jakýkoli úběr materiálu po kuličkování | Vrstva ovlivněná kuličkováním je poškozena nebo odstraněna |
| Povrch, tvar, čistota a limity NDT | Buduje akceptaci součásti nad rámec intenzity a pokrytí | Vizuálně kuličkovaná součást je uvolněna navzdory funkčnímu poškození |
| Prohlášení o výkonu a záznamy | Definuje, zda je vyžadováno zbytkové napětí, únava od valivého kontaktu nebo jiné ověření | Z nastavení procesu je odvozena příslib životnosti |
Tabulka 3. Technicky srovnatelná nabídka vyžaduje funkci povrchu a limity akceptace, nejen název ložiska.
Uveďte také velikost a hmotnost součásti, vztažné údaje, omezení manipulace, požadavky na čistotu maziva, balení, logiku šarže a požadované schválení zákazníkem. Pokud je stav ošetření oběžné dráhy nebo přesného povrchu nejasný, mělo by zpracování počkat na kontrolované objasnění.
Často kladené otázky
Lze oběžné dráhy ložisek kuličkovat?
Pouze tehdy, pokud to řízená konstrukční dokumentace a kvalifikovaný postup výslovně povolují. Dokončené oběžné dráhy mají přísné požadavky na texturu, tvar, čistotu a kontaktní únavu, proto nelze bez důkazu předpokládat, že jejich kuličkování je přijatelné.
Lze kuličkovat bezkontaktní zaoblení ložiska?
Potenciálně ano, pokud výkres daný prvek určuje a kvalifikace prokáže přístup, pokrytí, stav povrchu a rozměrovou přijatelnost. Výsledek dosažený na přechodovém rádiusu neopravňuje k ošetření oběžné dráhy.
Zlepšuje tlakové zbytkové napětí vždy únavu od valivého kontaktu?
Neplatí žádný univerzální závěr. Textura, vady, stav materiálu, hloubka napětí, kontaktní tlak, mazání a čistota vzájemně ovlivňují. Tvrzení vyžaduje reprezentativní ověření.
Může Almenova intenzita prokázat, že oběžná dráha je přijatelná?
Ne. Intenzita charakterizuje proud ve standardizovaných ověřovacích místech. Textura oběžné dráhy, vlnitost, tvar, pokrytí, čistota a jakékoli požadavky na výkon zůstávají oddělené.
Měla by být oběžná dráha vždy maskována?
Neexistuje žádné univerzální pravidlo. Měla by být ošetřena, vyloučena nebo chráněna přesně tak, jak to vyžaduje kontrolovaný výkres, specifikace nebo schválené technické rozhodnutí.
Může kuličkování opravit spáleniny z broušení nebo praskliny v oběžné dráze?
Ne. Poškození po broušení, trhliny, přeložky materiálu a jiné nepřípustné vady musí být před kuličkováním zjištěny a posouzeny oprávněnou funkcí podle příslušného výrobního postupu.
Lze po kuličkování provést superfinišování?
Pouze prostřednictvím kvalifikované sekvence. Odebírání materiálu může změnit drsnost a odstranit část stlačené vrstvy, takže je třeba kontrolovat přídavek na materiál, konečnou geometrii a zachovaný výkon.
Vztahuje se ASTM E2860 na každou ložiskovou slitinu?
Ne. Jeho předmětem je měření zbytkového napětí metodou rentgenové difrakce pro specifikované ložiskové oceli. Musí být zkontrolován materiál, geometrie, směr měření a rozhodující metoda přijetí.
Klíčové poznatky
- Oddělte oběžné dráhy a valivá tělesa od nekontaktních zaoblení, ramen a klecí.
- Dokončenou oběžnou dráhu nekuličkujte bez výslovného oprávnění a reprezentativní kvalifikace.
- Kontrolujte metalurgii, podmínky broušení, pořadí, texturu, tvar a čistotu společně.
- Udržujte Almenovu intenzitu, pokrytí součásti, přijetí povrchu, zbytkové napětí a výkon odlišné.
- Nepoužívejte kuličkování k opravě poškození broušením nebo prasklin.
- Ověřte úplné odstranění média z klecí, otvorů a mazacích cest.
Související průvodci SP Center
- Kuličkování součásti převodovky
- Hřídele a nápravy prováděné kuličkováním
- Měření drsnosti povrchu po kuličkování
- Měření zbytkového napětí XRD
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
6. ISO 15243:2017, Valivá ložiska – poškození a poruchy
7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Konstrukce ložiska a požadavky zákazníka určují povolené povrchy a metody přijetí. Klasifikace poruch nebo norma XRD sama o sobě kuličkování nepovoluje.
