Řízení kritických zaoblení, ramen, drážek, drážek pro pera a otvorů a zároveň ochrana přesných sedel a udržování tvrzení o únavě materiálu vázaných na kvalifikované doklady.
Kuličkování hřídelí a náprav se používá ve výkresem stanovených povrchových zónách, kde mohou při rotačním ohybu, krutu, osovém nebo kombinovaném zatížení vznikat únavové trhliny. V kvalifikované konfiguraci může vytvořit příznivá tlaková zbytková napětí a oddálit iniciaci povrchových trhlin. Neodstraňuje existující trhliny, nenahrazuje správné dimenzování ani tepelné zpracování a samotná Almenova intenzita neprokazuje provozní životnost.
Jak se liší hřídele, nápravy a jejich zatížení?
Hřídel běžně přenáší točivý moment; náprava běžně nese rotující části a může být stacionární nebo rotující. Průmyslová terminologie není dokonale jednotná, takže funkce součásti a řízený výkres jsou spolehlivější než název. Technická kontrola by měla identifikovat rotační ohybové, torzní, axiální nebo kombinované zatížení, očekávanou iniciační zónu a jakýkoli kontaktní nebo třecí stav.
Riziko únavy povrchu a blízko povrchu závisí na koncentraci napětí, velikosti, materiálu a tepelném zpracování, povrchové úpravě, oduhličení, poškození broušením, korozi, tření a zbytkovém napětí. Kuličkování řeší pouze část tohoto systému. Jiná vnitřní vada nebo neošetřený prvek mohou stále ovlivňovat selhání.

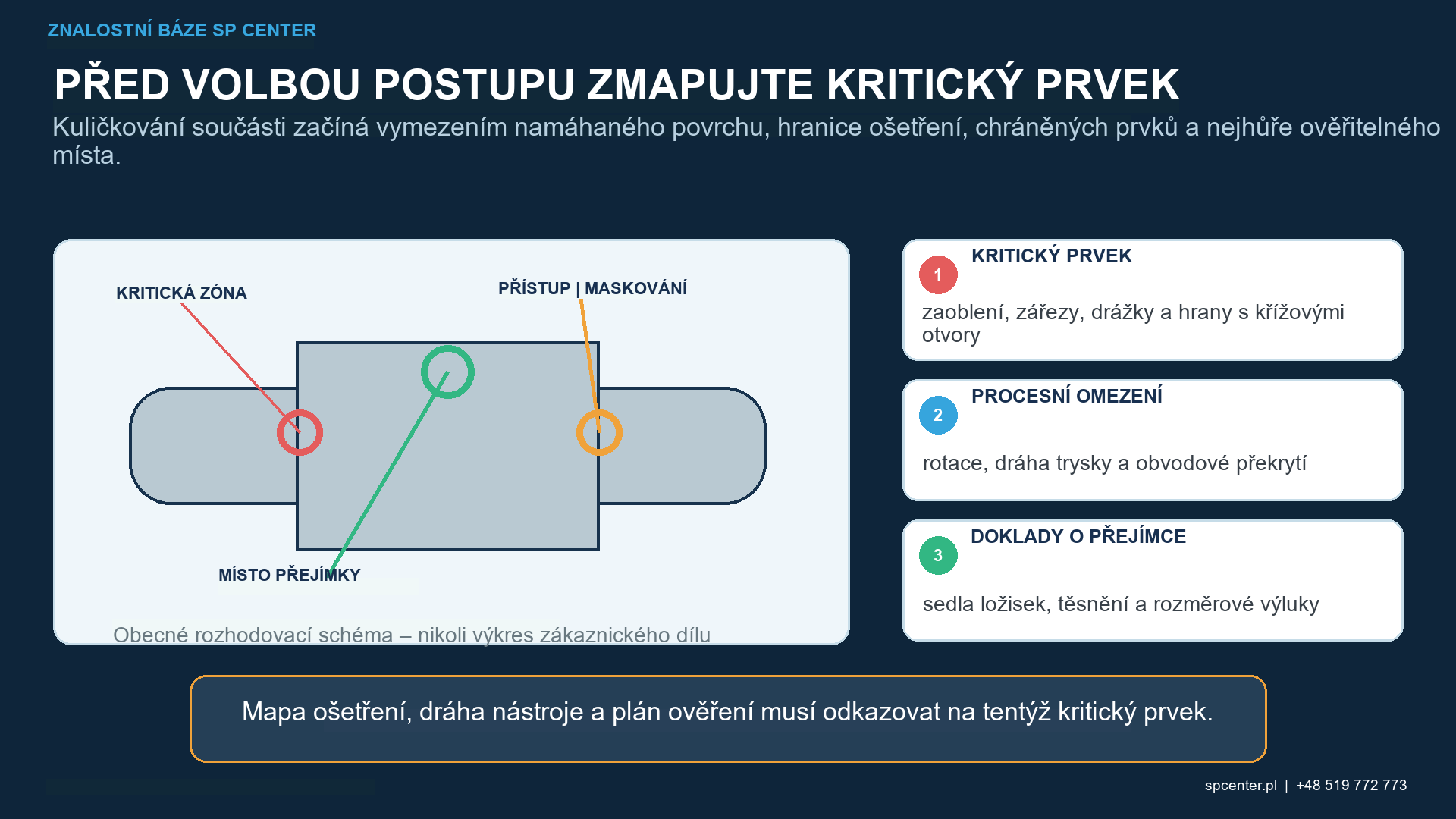

Které prvky vyžadují mapu ošetření a vyloučení?
| Vlastnost nebo stav | Problém s procesem | Požadované inženýrské rozhodnutí |
|---|---|---|
| Zaoblení nebo rameno | Koncentrace napětí a možné zastínění proudu u kořene | Definujte skutečný poloměr, hranici ošetření, směr proudu a metodu pokrytí |
| Drážka nebo pero | Kořenové oblasti a boční stěny mohou být vystaveny odlišnému osvětlení od vnějšího průměru | Kvalifikujte přístup a kontrolu u kritického kořene, nikoli na snadné válcové ploše |
| Okraj příčného otvoru nebo olejového otvoru | Možné je poškození okraje, zastínění a zadržování média | Definujte stav okraje, přípustné ošetření, čištění a kontrolu |
| Závit | Odezva profilu, boku a kořene může ovlivnit funkce | Ošetření, vyloučení nebo maskování pouze podle požadavků řízených konstrukčních dat |
| Ložisko, těsnění nebo uložení | Drsnost, průměr a kontaktní funkci lze změnit | Uveďte ošetření nebo vyloučení, metodu ochrany a následnou akceptaci |
| Zóna lisování nebo třením | Může ovlivnit lokální únava a interakce s povrchem | Propojte postup kuličkování se stavem sestavy a validací konstrukce |
Tabulka 1. Kvalifikační náročnost určuje kritický prvek, nikoli nejvhodnější válcový povrch.
Výkres by měl rozlišovat zóny ošetření, zóny vyloučení a přechodové hranice. Maskování nebo ochrana není automaticky povinné všude; stává se řízeným požadavkem, když je vyvolána výkresem, specifikací, požadavkem zákazníka, schváleným posouzením rizik nebo formálním technickým vysvětlením.
Existující trhliny, přeložky, brusné spáleniny, nadměrné oduhličení, korozní poškození a jiné nepřípustné stavy musí být zjištěny a musí o nich být rozhodnuto před kuličkováním, vyžaduje-li to výrobní postup. Kuličkování nemůže změnit nepřípustnou vadu na vyhovující povrch.
Jak se řídí rotace, přístup a překrytí proudu?
Nominálně jednoduchá hřídel může obsahovat obtížné kořenové oblasti, boční stěny, olejové otvory a ramena. Rychlost otáčení, rychlost posuvu nebo indexování, směr trysky nebo kola, vzdálenost odstupu, úhel, stopa a překrytí musí být kvalifikovány jako jeden pohybový systém. Stabilní nastavení stroje nedokazuje, že kritická kořenová hřídel dostává specifikované pokrytí.
Házivost, excentricita, umístění upínacího přípravku, upínací síla a vychýlení součásti mohou změnit odstup a dopad po obvodu. Nástroje musí lokalizovat správnou revizi bez ohnutí součásti nebo skrytí cílové zóny. U otvorů a vybrání musí postup řešit stínování, únik média, přístup k čištění a kontrole.
Kam patří kuličkování ve výrobní sekvenci?
Schválený postup by měl v řízeném pořadí zařadit obrábění, broušení, tepelné zpracování, nedestruktivní kontrolu, rovnání, kuličkování, čištění, povlakování nebo pokovování a montáž. Broušení nebo jiné odstraňování materiálu po kuličkování může odstranit tlakovou vrstvu. Tepelné vystavení může uvolnit zbytkové napětí. Rovnání může změnit napětí a házivost. Před změnou sekvence je nutné řešit tyto účinky a jakékoli obnovené přijetí.
Přesné čepy, těsnicí dráhy, uložení, závity a otvory vyžadují jednoznačné rozhodnutí. Pokud jsou z ošetření vyloučeny, musí být ochrana a hranice opakovatelné. Pokud se ošetřují, mají být stanoveny meze drsnosti povrchu, průměru, profilu, házivosti a čistoty.

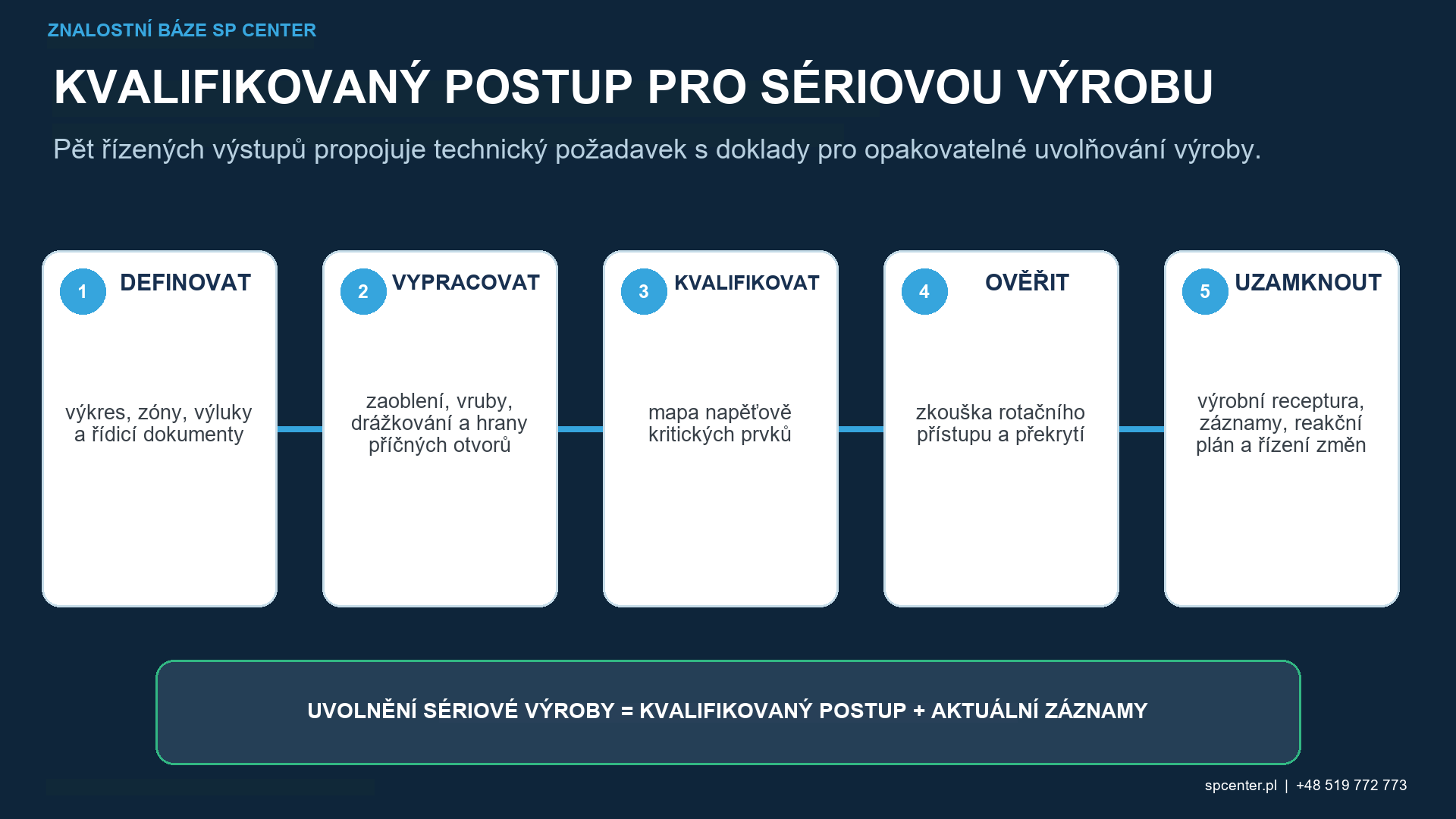

Jak je proces kvalifikován pro skutečnou součást?
Kvalifikace začíná řízeným materiálem a stavem tepelného zpracování, vstupním povrchem a reprezentativní geometrií. Mělo by se používat výrobní zařízení, média, nástroje, pohyb a nejhorší věrohodné přístupové místo. Intenzita se stanoví pomocí příslušného Almenova systému a platné křivky nasycení v definovaných ověřovacích pozicích; pokrytí komponent se poté prokáže samostatně v požadovaných zónách.
Přijetí může zahrnovat také drsnost, průměr, házivost, přímost, čistotu, tvrdost, poškození nebo nedestruktivní zkoušení, pokud je vyvoláno. Zkoušky zbytkového napětí nebo únavy jsou vhodné, pokud konstrukční nárok závisí na těchto výstupech. Plán by měl definovat alarmy, meze reakce, záznamy a změny, které spouštějí technické přezkoumání nebo rekvalifikaci.
| Úroveň dokladů | Co prokazuje | Co to samo o sobě nedokazuje |
|---|---|---|
| Almenova intenzita a nasycení | Proud média pro kuličkování v definovaných reprezentativních ověřovacích pozicích | Pokrytí každého prvku hřídele nebo vylepšení únavy |
| Pokrytí součásti | Doklady o nárazu na specifikovanou a přístupnou zónu součásti | Hloubka zbytkového napětí, rozměry nebo absence předchozích vad |
| Kontroly povrchu a rozměrů | Specifikovaná drsnost, průměr, házivost, čistota a meze poškození | Zbytkové napětí v tlaku nebo životnost |
| Měření zbytkového napětí | Definovaná složka napětí ve stanovených místech a hloubkách | Pokrytí, každý směr nebo univerzální únavový výkon |
| Reprezentativní únava test | Výkon kvalifikovaného vzorku nebo konfigurace součásti | Automatický přenos na jiný materiál, geometrii nebo spektrum zatížení |
Tabulka 2. Úrovně dokladů se doplňují a nesmí se navzájem nahrazovat.

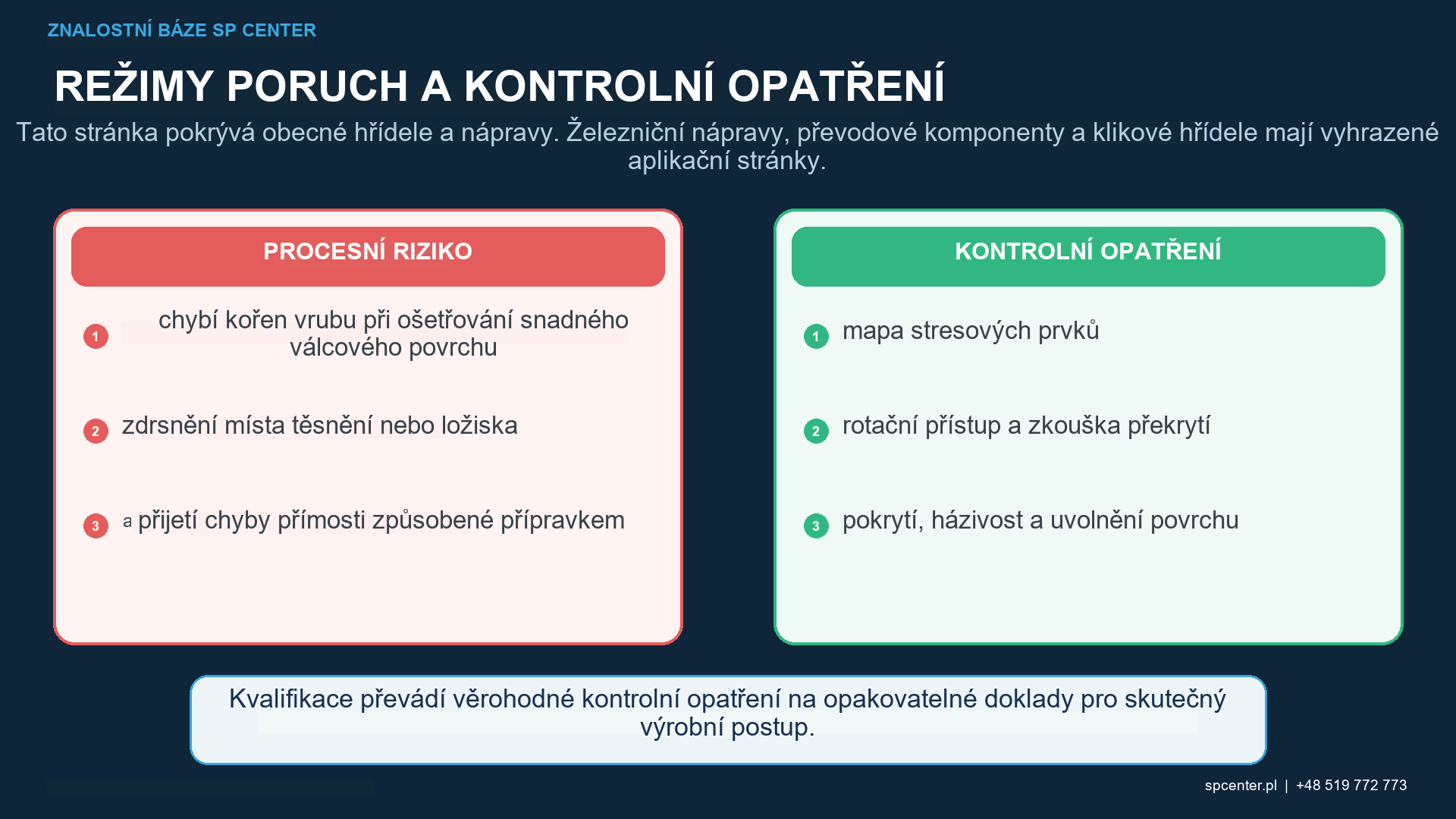

Které režimy selhání vyžadují omezení?
- Vnější průměr se jeví jako úplný, ale zaoblení, kořen drážky pro pero nebo bok drážky zůstávají zastíněné.
- Nekontrolované prodlení nebo překrytí zdrsňuje hranu, tenký prvek, čep nebo stopu těsnění.
- Médium zůstává v olejovém otvoru, příčném otvoru nebo vnitřním průchodu.
- Je použit nesprávný upínací přípravek, program, řada průměrů nebo revize dílu.
- Házivost nebo upnutí mění vzdálenost proudu po obvodu.
- Předchozí trhlina, broušení, oduhličená vrstva nebo korozní vada se považuje za opravenou kuličkováním.
- Broušení, rovnání nebo tepelná expozice po kuličkování mění kvalifikovaný výsledek.
Zastavte proces a zadržte výrobky zhotovené od posledního prokazatelně vyhovujícího stavu. Zachovejte stav stroje, médium, nástroje, program a podklady z kontroly, určete dotčený rozsah a vyžádejte si potřebné technické rozhodnutí nebo rozhodnutí zákazníka. Opakované kuličkování není automatickou nápravou, protože kumulativní expozice, drsnost, rozměry a odezva materiálu mohou možnost přepracování omezovat.
Co by měla definovat poptávka nebo objednávka?
| Vstup RFQ | Proč je to důležité | Zabránění typické nejednoznačnosti |
|---|---|---|
| Řízený výkres, číslo dílu a revize | Definuje identitu, zóny ošetření, vyloučení a hranice | Kuličkování nesprávného povrchu nebo zastaralé konfigurace |
| Materiál, tepelné zpracování a vstupní stav | Řídí riziko poškození a reakci procesu | Použití jedné cesty napříč odlišnými stavy materiálu |
| Předchozí a následné operace | Broušení, rovnání, pokovování, pokovování a tepelná expozice mohou změnit výsledek | Odstranění nebo uvolnění ošetřené vrstvy po kuličkování |
| Intenzita, typ pásu, pokrytí a média | Definuje požadované výstupy procesu | Považování tlaku stroje nebo doby cyklu za rozhodující požadavek |
| Povrch, rozměrové a čistotní limity | Chrání čepy, otvory, závity, uložení a olejové cesty | Uvolnění dílu pouze na základě intenzity a pokrytí |
| Množství, logika šarže a záznamy | Podporuje kapacitu, sledovatelnost a plánování uvolnění | Neúplná nabídka nebo nedokumentované uvolnění šarže |
Tabulka 3. Úplný vstup umožňuje dodavateli citovat proveditelnost a kvalifikaci bez vymýšlení procesních požadavků.
Identifikujte také kritické nosné prvky, maximální a minimální průměry, délku, hmotnost, čistotu otvoru nebo otvoru, dostupné manipulační údaje, potřeby balení a požadovaná schválení zákazníkem. V případě konfliktu požadavků nebo chybí revize by mělo zpracování počkat na kontrolované vyjasnění.
Často kladené otázky
Proč se hřídele a nápravy kuličkují?
Když řízený návrh aktivuje proces, může kuličkování zavést tlakové zbytkové napětí v povrchových zónách citlivých na únavu a může zpozdit vznik trhlin na povrchu. Výhoda zůstává specifická pro materiál, geometrii, zatížení, stav povrchu a kvalifikovaný procesní postup.
Jsou hřídel a náprava stejnou součástí?
Ne nutně. Hřídel běžně přenáší točivý moment, zatímco náprava běžně nese rotující prvky a sama může být stacionární nebo rotující. Terminologie se liší, takže kontrola musí být řízena funkcí, výkresem a případem zatížení.
Které prvky hřídele jsou obvykle nejdůležitější?
Zaoblení, ramena, přechody průměrů, kořenové oblasti drážek pro pero nebo drážkování, otvory, závity, lisované uložení a zóny opotřebení si často zaslouží kontrolu. Výkres a posouzení napětí určují skutečné zóny ošetření.
Může správná Almenova intenzita prokázat, že je zaoblení pokryto?
Ne. Intenzita ověřuje proud v definovaných testovacích místech. Pokrytí a přístup u skutečného zaoblení, drážky pro pero, drážky nebo otvoru vyžaduje doklady specifické pro danou součást.
Měly by být sedla ložisek a těsnění vždy maskována?
Neplatí žádné univerzální pravidlo. Řízený výkres, specifikace, požadavek zákazníka nebo schválené technické rozhodnutí musí definovat, zda je každý přesný povrch ošetřen, vyloučen nebo chráněn.
Může kuličkování opravit trhlinu, popáleninu od broušení nebo oduhličenou vrstvu?
Ne. Existující vady se musí zjistit a příslušná konstrukční nebo opravárenská autorita musí rozhodnout o dalším postupu. Kuličkování samo o sobě nemůže změnit nepřijatelný vstupní stav na přijatelný.
Lze hřídel po kuličkování brousit nebo narovnat?
Pouze tehdy, když to schválený výrobní postup umožňuje. Odebrání materiálu může odstranit prospěšnou vrstvu, rovnání může změnit napětí a geometrii a tepelné operace mohou uvolnit zbytkové napětí.
Zvyšuje kuličkování vždy únavovou životnost hřídele?
Nelze slíbit žádné univerzální zvýšení. Prohlášení o únavě materiálu vyžaduje validaci reprezentativní pro materiál, tepelné zpracování, geometrii, spektrum zatížení, stav povrchu a konfiguraci procesu.
Klíčové poznatky
- Použijte funkci, výkres a zatěžovací stav, nikoli pouze název součásti.
- Kvalifikujte obtížně přístupné zaoblení, kořen, bok nebo otvor, nikoli pouze snadno přístupný vnější průměr.
- Říďte rotaci, posuv, stopu, překrytí, házivost a umístění upínacího prvku jako jeden systém.
- Umístěte kuličkování správně vzhledem k broušení, rovnání, tepelným a povlakovacím operacím.
- Udržujte intenzitu, pokrytí, stav součásti, zbytkové napětí a doklady o únavě odděleně.
- Neslibujte opravu trhlin ani univerzální prodloužení životnosti z důvodu únavy.
Související průvodci SP Center
- Kuličkování klikového hřídele
- Kuličkování součásti převodovky
- Návrh pro kuličkování
- Povrchové vady a kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
5. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
6. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Použijte kompletní revize uvedené ve výkresu, smlouvě a přenesených požadavcích zákazníka. Tato příručka vysvětluje technické vztahy a nenahrazuje kontrolované požadavky.
