Verfestigungsstrahlen von Wellen und Achsen: Merkmale, Zugänglichkeit und Ermüdungsnachweise

Kritische Radien, Absätze, Verzahnungen, Nuten und Bohrungen beherrschen, Präzisionssitze schützen und Ermüdungsaussagen an qualifizierte Nachweise binden

Wellen und Achsen werden an zeichnungsdefinierten Oberflächenzonen verfestigungsgestrahlt, wenn dort unter Umlaufbiegung, Torsion, Axial- oder kombinierter Belastung Ermüdungsrisse entstehen können. Der Prozess kann günstige Druckeigenspannungen erzeugen und in einer qualifizierten Konfiguration die oberflächennahe Anrissbildung verzögern. Er repariert keine vorhandenen Risse, ersetzt weder richtige Dimensionierung noch Wärmebehandlung und belegt keine Lebensdauer allein durch die Almen-Intensität.

Wie unterscheiden sich Wellen, Achsen und ihre Belastungen?

Eine Welle überträgt üblicherweise Drehmoment. Eine Achse trägt häufig rotierende Bauteile und kann selbst stillstehen oder umlaufen. Da die Begriffe in der Praxis nicht völlig einheitlich verwendet werden, sind Bauteilfunktion und freigegebene Zeichnung verlässlicher als die Bezeichnung. Die technische Prüfung erfasst Umlaufbiegung, Torsion, Axial- oder Mischbelastung, die erwartete Anrissstelle sowie Kontakt- oder Frettingbedingungen.

Das oberflächennahe Ermüdungsrisiko hängt von Kerbwirkung, Größe, Werkstoff und Wärmebehandlung, Oberflächengüte, Entkohlung, Schleifschäden, Korrosion, Reibkorrosion und Eigenspannungen ab. Verfestigungsstrahlen beeinflusst nur einen Teil dieses Systems. Ein innerer Fehler oder ein unbehandeltes Merkmal kann weiterhin versagensbestimmend sein.

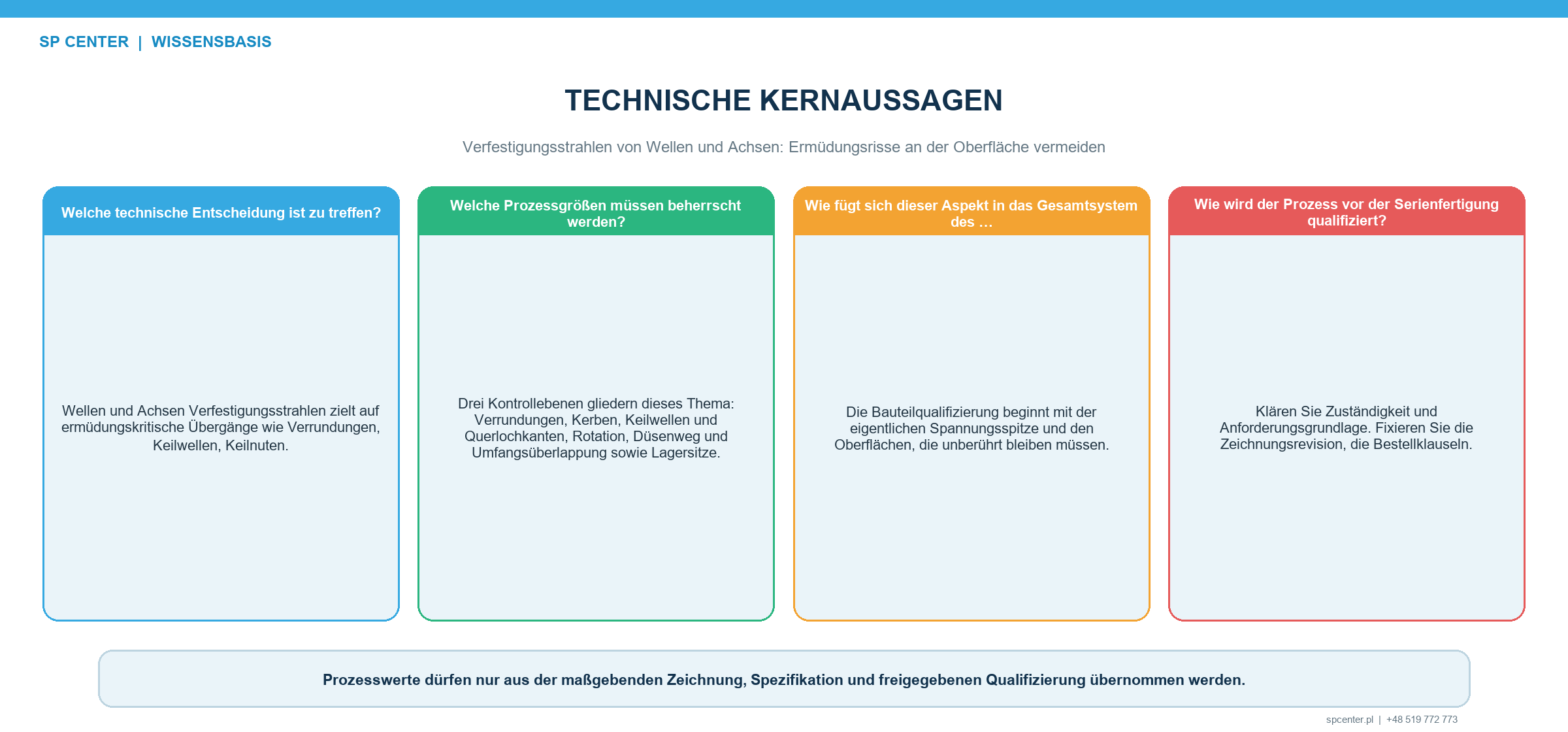

Welche Merkmale benötigen einen Behandlungs- und Ausschlussplan?

Merkmal oder Zustand	Prozessrisiko	Erforderliche technische Festlegung
Radius oder Absatzübergang	Spannungskonzentration und mögliche Abschattung am Kerbgrund	Tatsächlichen Radius, Behandlungsgrenze, Strahlrichtung und Bedeckungsgradprüfung festlegen
Verzahnung, Keilwellenbereich oder Passfedernut	Zahn- oder Nutgrund und Flanken erhalten eine andere Exposition als der Außendurchmesser	Zugänglichkeit und Prüfung am kritischen Grund statt nur an der freien Zylinderfläche qualifizieren
Quer- oder Ölbohrung	Kantenschaden, Abschattung und zurückbleibendes Strahlmittel sind möglich	Kantenzustand, zulässige Behandlung, Reinigung und Prüfung festlegen
Gewinde	Profil, Flanke und Grund können Funktion und Ermüdung beeinflussen	Nur gemäß gelenkter Konstruktionsunterlage behandeln, ausschließen oder schützen
Lager-, Dicht- oder Passsitz	Rauheit, Durchmesser und Kontaktfunktion können sich ändern	Behandlung oder Ausschluss, Schutz und Prüfung nach dem Prozess festlegen
Presssitz oder Frettingbereich	Lokale Ermüdung und Oberflächenwechselwirkung können maßgebend sein	Strahlprozess mit Montagezustand und Konstruktionsnachweis verknüpfen

Tabelle 1. Das kritische Merkmal und nicht die bequem zugängliche Zylinderfläche bestimmt die Qualifizierungsaufgabe.

Die Zeichnung sollte Behandlungszonen, Ausschlussflächen und Übergangsgrenzen unterscheiden. Maskierung oder Schutz sind nicht überall automatisch vorgeschrieben. Sie werden zur gelenkten Forderung, wenn Zeichnung, Spezifikation, Kundenforderung, freigegebene Risikobewertung oder eine formale technische Klärung sie verlangen.

Vorhandene Risse, Überwalzungen, Schleifbrand, unzulässige Entkohlung, Korrosionsschäden oder andere Ausschussmerkmale sind vor dem Strahlen zu erkennen und zu bewerten, soweit der Fertigungsablauf dies fordert. Verfestigungsstrahlen kann einen unzulässigen Fehler nicht in eine zulässige Oberfläche umwandeln.

Wie werden Rotation, Zugänglichkeit und Strahlbildüberlappung beherrscht?

Eine scheinbar einfache Welle kann schwer erreichbare Gründe, Flanken, Ölbohrungen und Absätze enthalten. Rotations- und Vorschubgeschwindigkeit oder Indexschritt, Düsen- oder Schleuderradrichtung, Arbeitsabstand, Auftreffwinkel, Strahlbild und Überlappung werden als zusammenhängendes Bewegungssystem qualifiziert. Stabile Maschineneinstellungen belegen nicht, dass der kritische Grund den geforderten Bedeckungsgrad erreicht.

Rundlauf, Exzentrizität, Vorrichtungslage, Spannkraft und Durchbiegung können Arbeitsabstand und Auftreffwinkel über den Umfang verändern. Die Vorrichtung muss den richtigen Revisionsstand positionieren, ohne das Bauteil zu verbiegen oder die Zielzone abzuschatten. Bei Bohrungen und Vertiefungen sind Abschattung, Strahlmittelaustritt, Reinigung und Prüfbarkeit zu berücksichtigen.

Wo gehört das Verfestigungsstrahlen in die Fertigungsfolge?

Der freigegebene Ablauf ordnet Bearbeiten, Schleifen, Wärmebehandlung, zerstörungsfreie Prüfung, Richten, Verfestigungsstrahlen, Reinigen, Beschichten oder Galvanisieren und Montage eindeutig. Schleifen oder anderer Materialabtrag nach dem Strahlen kann die Druckeigenspannungszone entfernen. Wärme kann Eigenspannungen relaxieren. Richten kann Spannungszustand und Rundlauf verändern. Vor einer Ablaufänderung sind die Folgen und eine gegebenenfalls erneute Abnahme zu klären.

Präzisionssitze für Lager, Dichtungen und Passungen, Gewinde und Bohrungen benötigen eine eindeutige Festlegung. Bei Ausschluss müssen Schutz und Übergangsgrenze wiederholbar sein. Bei Behandlung sind Oberflächengüte, Durchmesser, Profil, Rundlauf und Sauberkeitsgrenzen festzulegen.

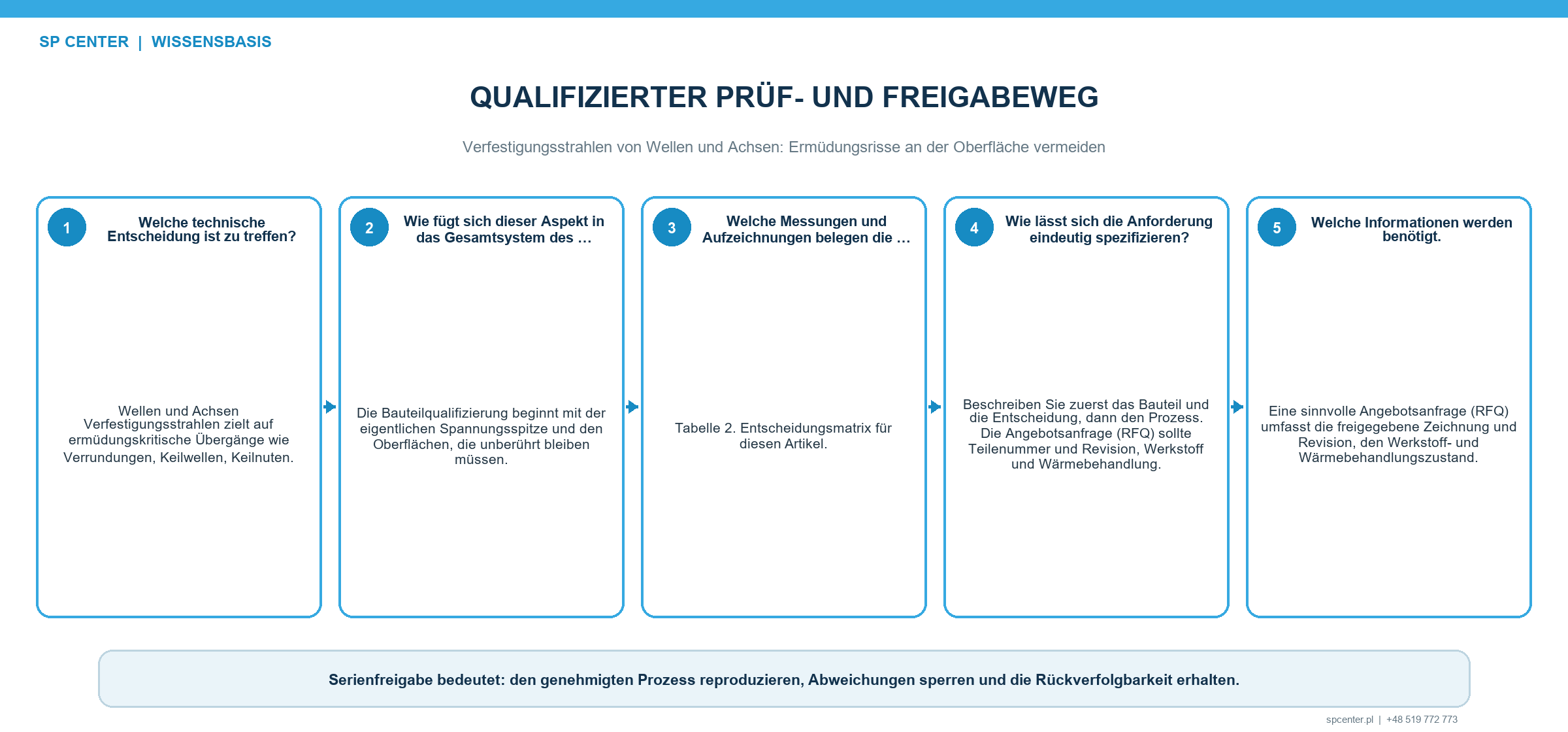

Wie wird der Prozess am realen Bauteil qualifiziert?

Die Qualifizierung beginnt mit festgelegtem Werkstoff- und Wärmebehandlungszustand, definierter Eingangsoberfläche und repräsentativer Geometrie. Sie verwendet Produktionsanlage, Strahlmittel, Vorrichtung, Bewegung und die ungünstigste relevante Zugangsstelle. Die Intensität wird nach dem anzuwendenden Almen-System mit gültiger Sättigungskurve an festgelegten Prüfpositionen bestimmt; der Bedeckungsgrad wird anschließend getrennt an den geforderten Bauteilzonen nachgewiesen.

Je nach Forderung gehören Rauheit, Durchmesser, Rundlauf, Geradheit, Sauberkeit, Härte, Beschädigung oder zerstörungsfreie Prüfung zur Abnahme. Eigenspannungs- oder Ermüdungsprüfungen sind erforderlich, wenn die Konstruktionsaussage auf diesen Größen beruht. Der Plan legt Alarme, Reaktionsgrenzen, Aufzeichnungen und auslösende Änderungen für technische Prüfung oder Requalifizierung fest.

Nachweisebene	Mögliche Aussage	Allein nicht nachgewiesen
Almen-Intensität und Sättigung	Strahlwirkung an festgelegten repräsentativen Prüfpositionen	Bedeckungsgrad jedes Wellenmerkmals oder Ermüdungsverbesserung
Bedeckungsgrad am Bauteil	Auftreffspuren in der geforderten zugänglichen Bauteilzone	Eigenspannungstiefe, Maße oder Fehlerfreiheit des Eingangszustands
Oberflächen- und Maßprüfung	Geforderte Rauheit, Durchmesser, Rundlauf, Sauberkeit und Schadensgrenzen	Druckeigenspannung oder Lebensdauer
Eigenspannungsmessung	Definierte Spannungskomponente an angegebenen Stellen und Tiefen	Bedeckungsgrad, jede Richtung oder allgemeingültiges Ermüdungsverhalten
Repräsentative Ermüdungsprüfung	Verhalten des qualifizierten Proben- oder Bauteilaufbaus	Automatische Übertragung auf anderen Werkstoff, andere Geometrie oder Lastfolge

Tabelle 2. Die Nachweise ergänzen einander und dürfen nicht gegenseitig ersetzt werden.

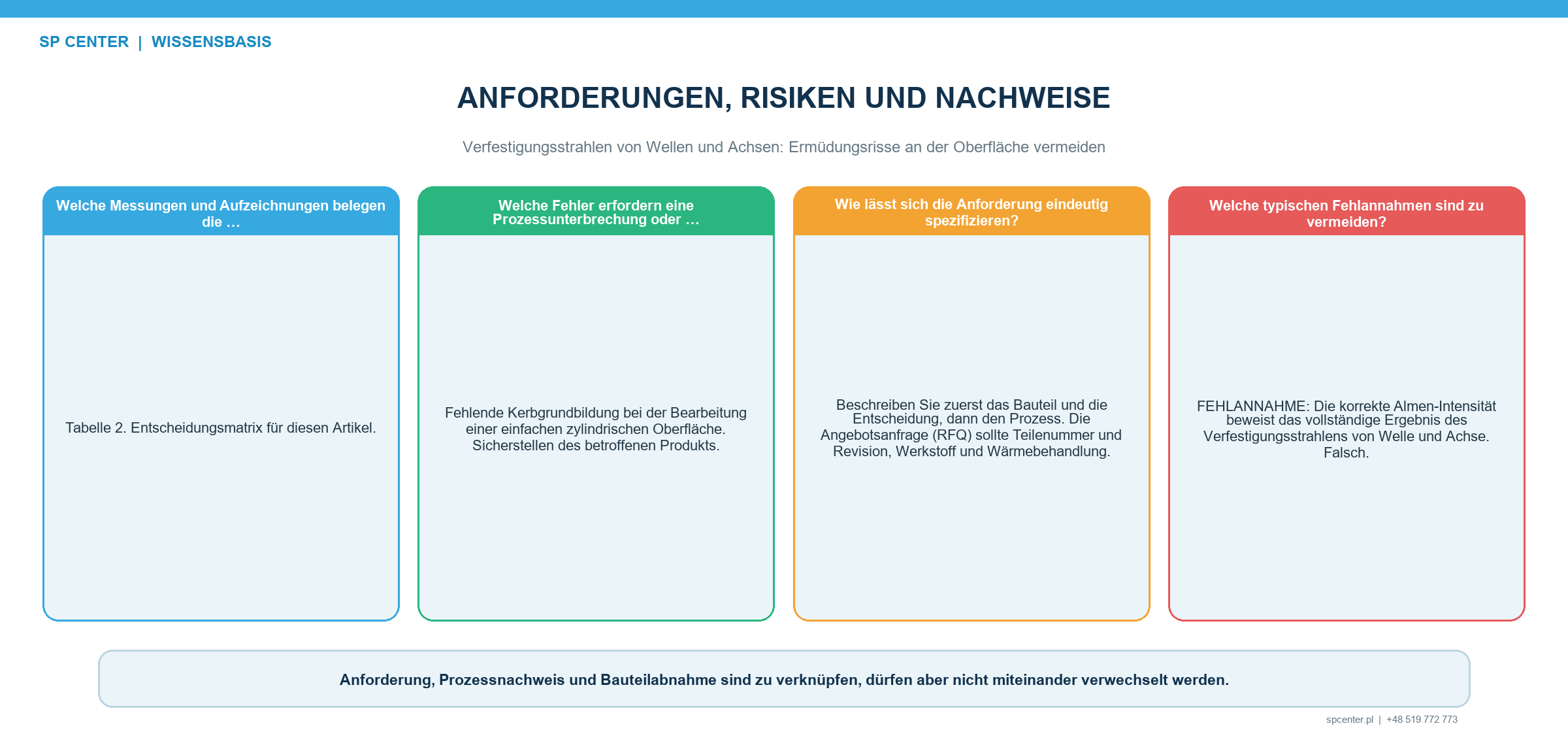

Welche Fehler erfordern Unterbrechung und Eingrenzung?

• Der Außendurchmesser wirkt vollständig behandelt, während Radius, Nutgrund oder Verzahnungsflanke abgeschattet bleibt.
• Unkontrollierte Verweilzeit oder Überlappung raut Kante, dünnes Merkmal, Lager- oder Dichtsitz auf.
• Strahlmittel verbleibt in Öl-, Quer- oder Innenbohrungen.
• Falsche Vorrichtung, falsches Programm, falsche Durchmesserfamilie oder falscher Revisionsstand wird verwendet.
• Rundlauf oder Einspannung verändert den Strahlabstand über den Umfang.
• Ein vorhandener Riss, Schleifbrand, eine entkohlte Schicht oder Korrosion wird fälschlich als durch das Strahlen behoben behandelt.
• Schleifen, Richten oder Wärmeeinwirkung nach dem Strahlen verändert das qualifizierte Ergebnis.

Der Prozess wird gestoppt und das Produkt seit dem letzten verifiziert zulässigen Zustand eingegrenzt. Maschinen-, Strahlmittel-, Vorrichtungs-, Programm- und Prüfnachweise bleiben erhalten; der betroffene Umfang wird bestimmt und die erforderliche technische oder kundenseitige Entscheidung eingeholt. Erneutes Strahlen ist keine automatische Korrektur, weil kumulierte Exposition, Rauheit, Maße und Werkstoffantwort die Nacharbeit begrenzen können.

Welche Angaben gehören in Anfrage oder Bestellung?

Angabe in Anfrage oder Bestellung	Bedeutung	Vermeidete Unklarheit
Gelenkte Zeichnung, Teilenummer und Revision	Definiert Identität, Behandlungszonen, Ausschlüsse und Grenzen	Behandlung der falschen Fläche oder eines alten Stands
Werkstoff, Wärmebehandlung und Eingangszustand	Bestimmt Schadensrisiko und Prozessantwort	Ein Verfahren für ungleiche Werkstoffzustände
Vor- und Folgeoperationen	Schleifen, Richten, Beschichten, Galvanik und Wärme können das Ergebnis verändern	Abtrag oder Relaxation der behandelten Schicht nach dem Strahlen
Intensität, Almen-Streifentyp, Bedeckungsgrad und Strahlmittel	Definiert die geforderten Prozessausgaben	Maschinendruck oder Zykluszeit als vermeintliche Anforderung
Oberflächen-, Maß- und Sauberkeitsgrenzen	Schützt Sitze, Bohrungen, Gewinde, Passungen und Ölwege	Freigabe nur anhand von Intensität und Bedeckungsgrad
Menge, Chargenlogik und Aufzeichnungen	Ermöglicht Kapazitäts-, Rückverfolgbarkeits- und Freigabeplanung	Unvollständiges Angebot oder undokumentierte Chargenfreigabe

Tabelle 3. Vollständige Eingaben ermöglichen Machbarkeits- und Qualifizierungsplanung, ohne eine Anforderung zu erfinden.

Zusätzlich sind kritische lasttragende Merkmale, größte und kleinste Durchmesser, Länge, Masse, Reinheit von Bohrungen, verfügbare Bezugsflächen, Verpackung und erforderliche Kundenfreigaben anzugeben. Bei widersprüchlichen Forderungen oder fehlender Revision wartet die Bearbeitung auf eine gelenkte Klärung.

Häufig gestellte Fragen

Warum werden Wellen und Achsen verfestigungsgestrahlt?

Wenn die freigegebene Konstruktionsunterlage den Prozess fordert, kann Verfestigungsstrahlen Druckeigenspannungen in ermüdungskritische Oberflächenzonen einbringen und die Anrissbildung verzögern. Der Nutzen bleibt von Werkstoff, Geometrie, Belastung, Oberflächenzustand und qualifiziertem Prozess abhängig.

Sind Welle und Achse dasselbe Bauteil?

Nicht zwingend. Eine Welle überträgt üblicherweise Drehmoment; eine Achse trägt häufig rotierende Teile und kann selbst stillstehen oder umlaufen. Die Verwendung der Begriffe variiert, deshalb sind Funktion, Zeichnung und Lastfall maßgebend.

Welche Merkmale sind bei Wellen häufig kritisch?

Radien, Absätze, Durchmesserübergänge, Nut- oder Verzahnungsgründe, Bohrungen, Gewinde, Presssitze und Frettingbereiche verdienen häufig besondere Prüfung. Die tatsächlichen Behandlungszonen folgen Zeichnung und Spannungsbewertung.

Belegt die richtige Almen-Intensität den Bedeckungsgrad eines Radius?

Nein. Die Intensität verifiziert die Strahlwirkung an festgelegten Prüfpositionen. Zugänglichkeit und Bedeckungsgrad am realen Radius, Nutgrund, Zahn- oder Bohrungsbereich benötigen einen Bauteilnachweis.

Müssen Lager- und Dichtsitze immer maskiert werden?

Dafür gibt es keine allgemeingültige Regel. Zeichnung, Spezifikation, Kundenforderung oder eine freigegebene technische Entscheidung legt fest, ob eine Präzisionsfläche behandelt, ausgeschlossen oder geschützt wird.

Kann Verfestigungsstrahlen einen Riss, Schleifbrand oder eine entkohlte Schicht beheben?

Nein. Vorhandene Fehler sind durch die zuständige Konstruktions- oder Reparaturstelle zu erkennen und zu bewerten. Der Strahlprozess macht einen unzulässigen Eingangszustand nicht selbstständig zulässig.

Darf eine Welle nach dem Verfestigungsstrahlen geschliffen oder gerichtet werden?

Nur wenn der freigegebene Fertigungsablauf dies zulässt. Materialabtrag kann die wirksame Schicht entfernen, Richten kann Spannungen und Geometrie ändern und Wärmeeinwirkung kann Eigenspannungen relaxieren.

Erhöht Verfestigungsstrahlen immer die Ermüdungslebensdauer einer Welle?

Nein. Eine quantitative Ermüdungsaussage benötigt eine Validierung, die Werkstoff, Wärmebehandlung, Geometrie, Lastfolge, Oberflächenzustand und Prozesskonfiguration repräsentiert.

Die wichtigsten Punkte

• Funktion, Zeichnung und Lastfall statt nur der Bauteilbezeichnung verwenden.
• Schwer erreichbaren Radius, Grund, Flanke oder Bohrungsbereich statt nur des freien Außendurchmessers qualifizieren.
• Rotation, Vorschub, Strahlbild, Überlappung, Rundlauf und Vorrichtungslage als System beherrschen.
• Verfestigungsstrahlen richtig gegenüber Schleifen, Richten, Wärme und Beschichtung einordnen.
• Intensität, Bedeckungsgrad, Bauteilzustand, Eigenspannung und Ermüdungsnachweis trennen.
• Keine Rissreparatur oder allgemeingültige Lebensdauersteigerung versprechen.

Weiterführende Leitfäden von SP Center

• Verfestigungsstrahlen von Kurbelwellen
• Verfestigungsstrahlen von Getriebebauteilen
• Bauteile für das Verfestigungsstrahlen konstruieren
• Oberflächenfehler und Verfestigungsstrahlen

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE AMS2430U: Shot Peening, revised April 2018

3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023

Hinweis zu Normen: Maßgebend sind die vollständigen Fassungen, die Zeichnung, Vertrag und Kundenvorgaben aufrufen. Dieser Leitfaden erläutert technische Zusammenhänge und ersetzt keine gelenkte Forderung.
