Kontrollera kritiska radieövergångar, skuldror, splines, kilspår och hål samtidigt som du skyddar precisionssäten och håller utmattningsanspråk knutna till kvalificerade underlag
Kulpening av axlar och axlar används på ritningsdefinierade ytzoner där utmattningssprickor kan initieras under roterande böjning, vridning, axiell belastning eller ett kombinerat belastningstillstånd. Processen kan skapa fördelaktiga tryckspänningar och kan fördröja initiering av ytsprickor i en kvalificerad konfiguration. Den reparerar inte befintliga sprickor, ersätter inte korrekt dimensionering eller värmebehandling, och bevisar inte livslängden enbart utifrån Almenintensitet.
Hur skiljer sig axlar, axlar och deras belastningar åt?
En axel överför vanligtvis vridmoment; en axel stöder vanligtvis roterande delar och kan vara stationär eller roterande. Industriell terminologi är inte helt enhetlig, så delfunktionen och den kontrollerade ritningen är mer tillförlitliga än namnet. Den tekniska granskningen bör identifiera roterande böjning, vridning, axiell eller kombinerad belastning, den förväntade initieringszonen och eventuella kontakt- eller nötningsförhållanden.
Risken för utmattning vid yta och nära ytan beror på spänningskoncentration, storlek, material och värmebehandling, ytbehandling, avkolning, slipskador, korrosion, nötning och restspänningar. Kulpening åtgärdar endast en del av detta system. En annan intern defekt eller en obehandlad funktion kan fortfarande styra fel.
Vilka funktioner kräver en behandlings- och uteslutningskarta?
| Egenskap eller tillstånd | Processproblem | Nödvändigt tekniskt beslut |
|---|---|---|
| Avrundning eller skuldra | Spänningskoncentration och eventuell strömskuggning vid roten | Definiera den faktiska radien, behandlingsgränsen, strömriktningen och täckningsmetoden |
| Spline eller kilspår | Rotområden och sidoväggar kan få annan exponering än den yttre diametern | Kvalificera åtkomst och inspektion vid den kritiska roten snarare än den enkla cylindriska ytan |
| Kant på tvärhål eller oljehål | Kantskador, skuggning och kvarhållna medier är möjliga | Definiera kanttillstånd, tillåten behandling, rengöring och inspektion |
| Gänga | Profil, flank och rotrespons kan påverka funktion | Behandla, exkludera eller maskera endast enligt kraven från kontrollerade konstruktionsdata |
| Lager, tätning eller passningssäte | Grovhet, diameter och kontaktfunktion kan ändras | Ange behandling eller exkludering, skyddsmetod och godkännande efter process |
| Presspassnings- eller nötningszon | Lokal utmattning och ytinteraktion kan styra | Koppla processupplägget för kulpening till monteringsvillkoret och konstruktionsvalideringen |
Tabell 1. Den kritiska egenskapen, inte den mest lämpliga cylindriska ytan, avgör kvalificeringsutmaningen.

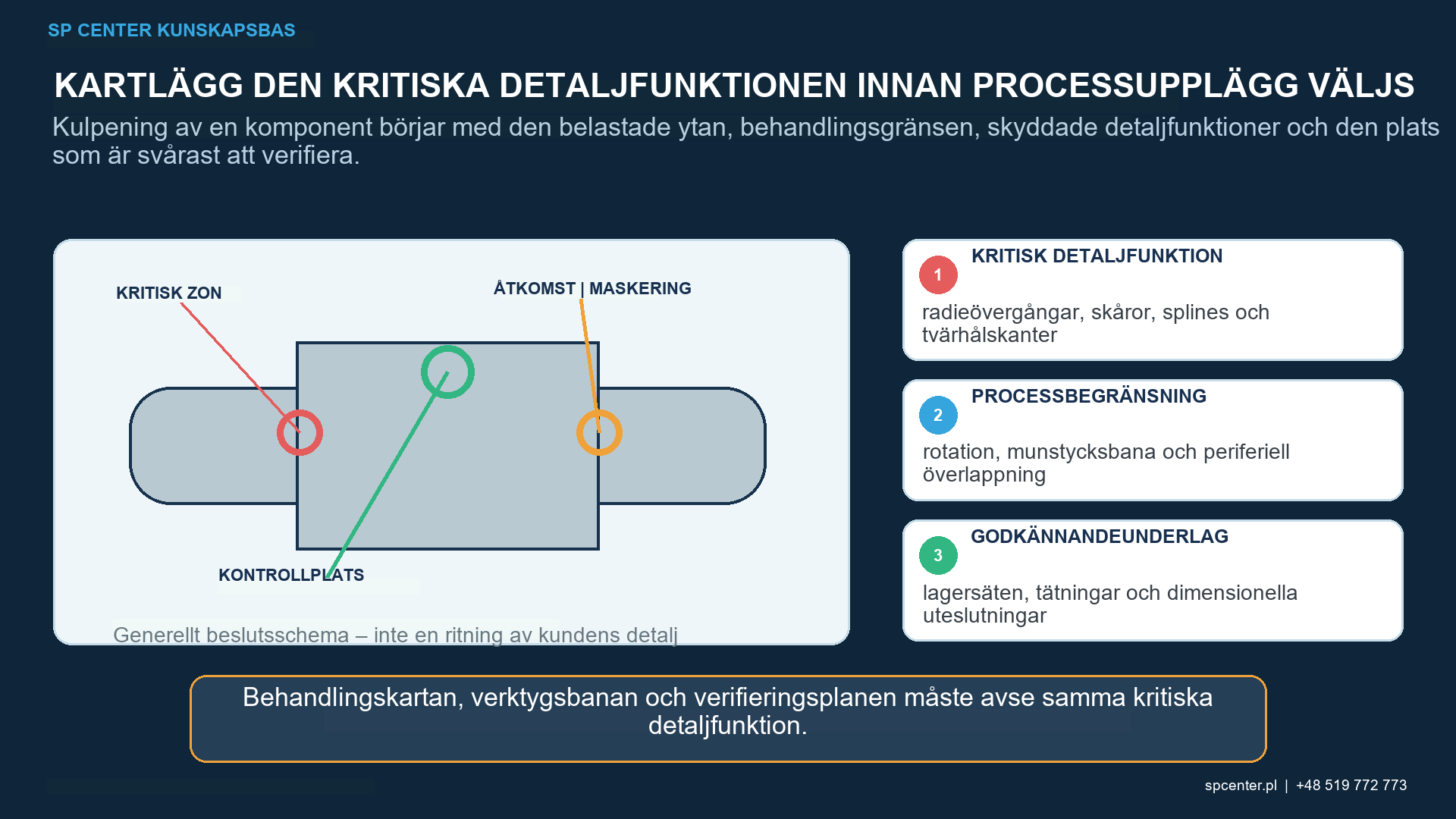

Ritningen bör skilja mellan behandlingszoner, exklusionszoner och övergångsgränser. Maskering eller skydd är inte automatiskt obligatoriskt överallt; det blir ett kontrollerat krav när det åberopas av ritningen, specifikationen, kundkravet, godkänd riskbedömning eller formell teknisk förtydligande.
Befintliga sprickor, skarvar, slipbränna, överdriven avkolning, korrosionsskador eller andra kasserbara förhållanden måste upptäckas och åtgärdas före kulpening där tillverkningsprocessen kräver det. Kulpening kan inte omvandla en oacceptabel defekt till en acceptabel yta.
Hur kontrolleras rotation, åtkomst och flödesöverlappning?
En nominellt enkel axel kan innehålla svåra rotorer, sidoväggar, oljehål och skuldror. Rotationshastighet, travershastighet eller indexsteg, munstyckes- eller hjulriktning, avståndsavstånd, vinkel, träffbild och överlappning måste kvalificeras som ett rörelsesystem. En stabil maskininställning bevisar inte att den kritiska roten får den specificerade täckningsgraden.
Runtgång, excentricitet, fixturplacering, klämkraft och detaljnedböjning kan ändra avstånd och incidens runt omkretsen. Verktyg måste lokalisera rätt revision utan att böja detaljen eller dölja målzonen. För hål och fördjupningar måste processupplägget ta hänsyn till skuggning, medieläckage, rengöring och inspektionsåtkomst.
Var hör kulpening hemma i tillverkningssekvensen?
Det godkända processupplägget ska placera bearbetning, slipning, värmebehandling, oförstörande provning, riktning, kulpening, rengöring, beläggning eller plätering samt montering i en styrd ordningsföljd. Slipning eller annan materialavverkning efter kulpening kan avlägsna det tryckrestspänningspåverkade ytskiktet. Termisk exponering kan relaxera restspänningarna, och riktning kan förändra spänningstillstånd och kast. Effekterna och eventuella krav på förnyad verifiering eller acceptans måste bedömas innan ordningsföljden ändras.
Precisionslager, tätningsspår, passningar, gängor och hål behöver tydligt anges. Om de utesluts måste skydd och gräns vara repeterbara. Om de behandlas bör ytfinish, diameter, profil, kast och renhetsgränser anges.
Hur kvalificeras processen för den verkliga komponenten?

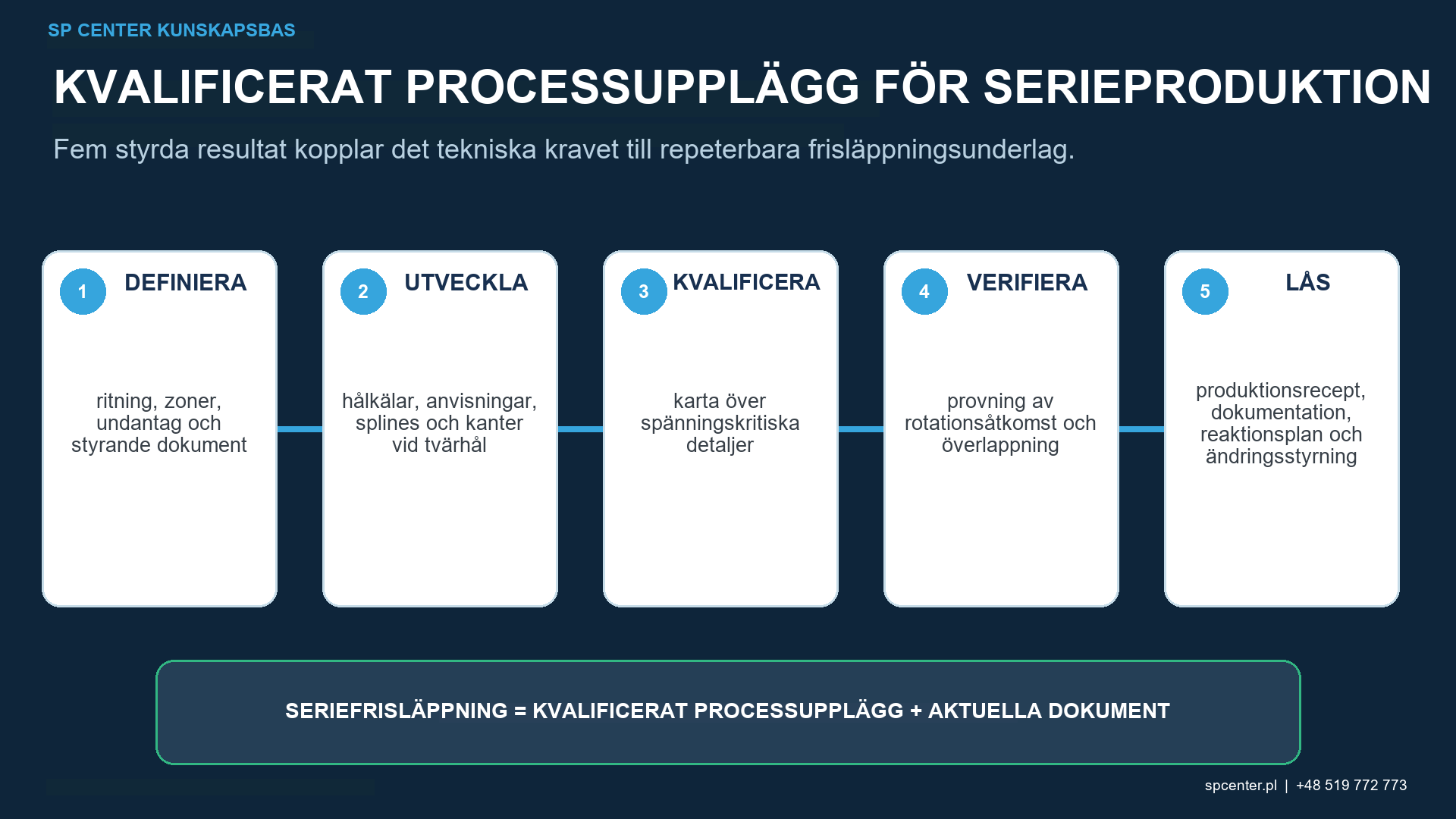

Kvalificering börjar med det kontrollerade materialet och värmebehandlingsförhållandena, inkommande yta och representativ geometri. Den bör använda produktionsutrustning, kulpeningsmedium, verktyg, rörelse och den sämsta trovärdiga åtkomstplatsen. Intensiteten fastställs genom det tillämpliga Almen-systemet och en giltig mättnadskurva vid definierade verifieringspositioner; komponenttäckningsgraden demonstreras sedan separat på de erforderliga zonerna.
Godkännande kan också inkludera grovhet, diameter, kast, rakhet, renhet, hårdhet, skada eller oförstörande provning när det används. Restspännings- eller utmattningsprovning är lämplig när konstruktionsanspråket är beroende av dessa utdata. Planen bör definiera larm, reaktionsgränser, dokumentation och ändringar som utlöser teknisk granskning eller omkvalificering.
| Underlagsnivåer | Vad det visar | Vad den inte bevisar ensam |
|---|---|---|
| Almenintensitet och mättnad | Kulpeningsstrålen vid definierade representativa verifieringspositioner | Täckningsgrad av varje axelfunktion eller utmattningsförbättring |
| Komponenttäckning | Underlag för stötavtryck på den specificerade och tillgängliga komponentzonen | Restspänningsdjup, dimensioner eller frånvaro av tidigare defekter |
| Yt- och dimensionskontroller | Specificerad ytjämnhet, diameter, kast, renhet och skadegränser | Tryckrestspänning eller livslängd |
| Restspänningsmätning | En definierad spänningskomponent vid angivna platser och djup | Täckningsgrad, alla riktningar eller universell utmattningsprestanda |
| Representativ utmattning test | Prestanda för det kvalificerade provet eller komponentkonfigurationen | Automatisk överföring till ett annat material, geometri eller lastspektrum |
Tabell 2. Evidensskikten kompletterar varandra och får inte ersättas med varandra.

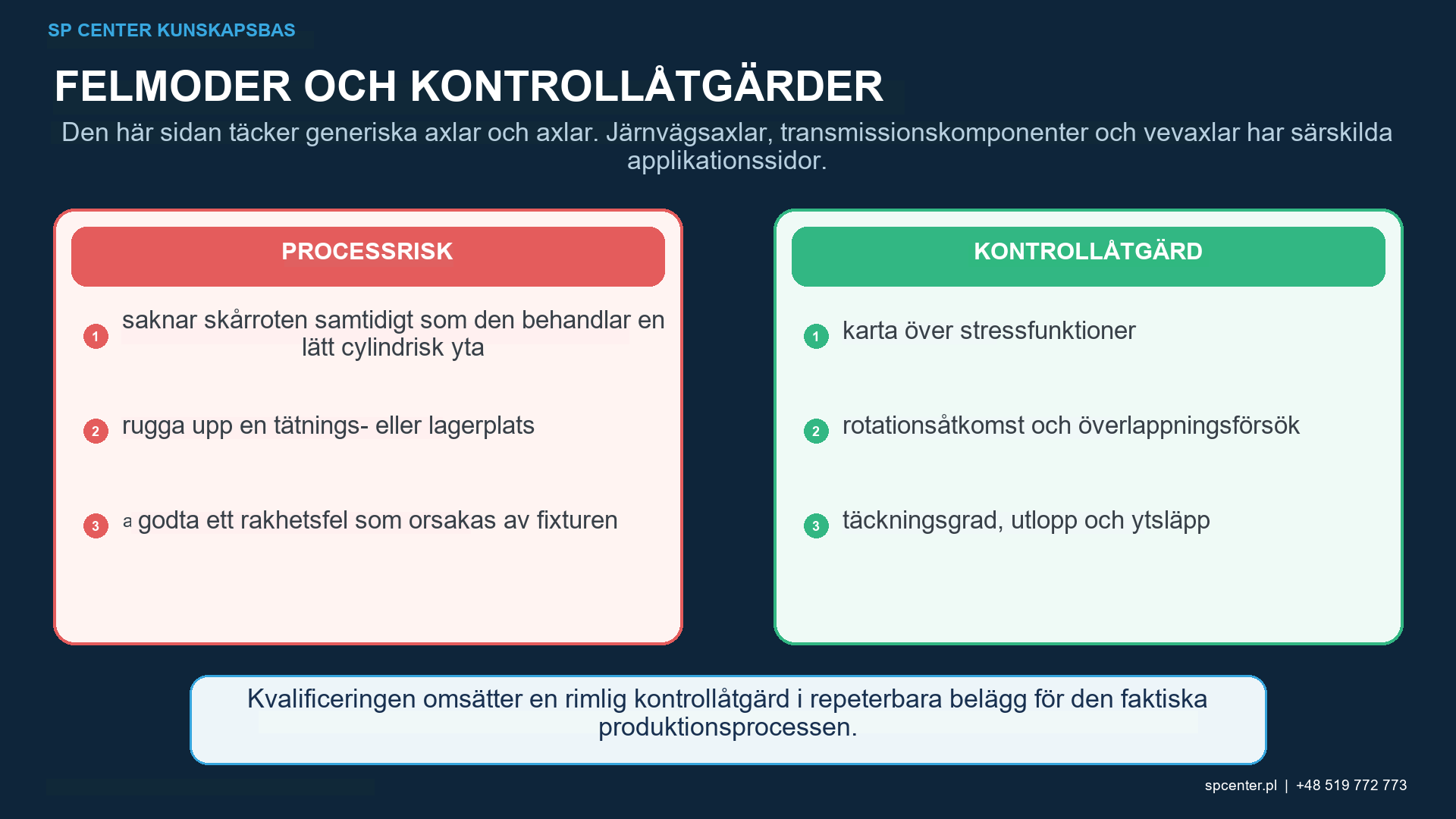

Vilka fellägen kräver inneslutning?
- Ytterdiametern verkar komplett, men en kil, kilspårsrot eller splineflank förblir skuggad.
- Okontrollerad uppehåll eller överlappning gör en kant, tunn form, axeltapp eller tätningsspår grov.
- Medium finns kvar i ett oljehål, tvärhål eller intern passage.
- Fel fixtur, program, diameterfamilj eller delrevision används.
- Rundgångsfel eller fastspänning ändrar avståndet mellan kulpeningsstrålen och ytan runt omkretsen.
- En tidigare spricka, slipbränna, avkolnat lager eller korrosionsdefekt behandlas som om kulpening reparerat den.
- Efterslipning, rätning eller termisk exponering efter kulpening ändrar det kvalificerade resultatet.
Stoppa processen och spärra produkter som har tillverkats sedan det senast verifierade godkända tillståndet. Bevara maskinens tillstånd, kulpeningsmedium, verktyg, program och kontrollunderlag, fastställ den berörda omfattningen och inhämta föreskrivet tekniskt beslut eller kundbeslut. Förnyad kulpening är inte en automatisk korrigering, eftersom kumulativ exponering, ytråhet, mått och materialrespons kan begränsa möjligheten till omarbetning.
Vad ska en offertförfrågan eller inköpsorder definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Typisk tvetydighet förhindras |
|---|---|---|
| Kontrollerad ritning, artikelnummer och revision | Definierar identitet, behandlingszoner, undantag och gränser | Kulpening av fel yta eller föråldrad konfiguration |
| Material, värmebehandling och inkommande tillstånd | Kontrollerar skaderisk och processrespons | Användning av ett processupplägg över olika materialtillstånd |
| Föregående och efterföljande operationer | Slipning, riktning, beläggning, plätering och termisk exponering kan ändra resultatet | Borttagning eller avslappning av det behandlade lagret efter kulpening |
| Intensitet, bandtyp, täckningsgrad och kulpeningsmedium | Definierar de erforderliga processutgångarna | Behandling av maskintryck eller cykeltid som krav |
| Yta, Dimensions- och renhetsgränser | Skyddar axeltappar, hål, gängor, passningar och oljebanor | Frisläppning av en detalj enbart baserat på intensitet och täckningsgrad |
| Kvantitet, partilogik och dokumentation | Stöder kapacitet, spårbarhet och frisläppningsplanering | En ofullständig offert eller odokumenterad partifrisläppning |
Tabell 3. Fullständig inmatning låter leverantören offerera genomförbarhet och kvalificering utan att uppfinna ett processkrav.
Identifiera även de kritiska lastbärande egenskaperna, maximala och minimala diametrar, längd, massa, hål- eller hålrenhet, tillgängliga hanteringsdata, förpackningsbehov och erforderliga kundgodkännanden. Där ett krav strider mot varandra eller en revision saknas, bör bearbetningen vänta på styrt klargörande.
Vanliga frågor
Varför kulpenas axlar och hjulaxlar?
När den kontrollerade konstruktionen använder processen kan kulpening introducera tryckrestspänning i utmattningskänsliga ytzoner och kan fördröja initieringen av ytsprickor. Fördelen förblir specifik för material, geometri, belastning, yttillstånd och det kvalificerade processupplägget.
Är en axel och en axel samma komponent?
Inte nödvändigtvis. En axel överför vanligtvis vridmoment, medan en axel vanligtvis stöder roterande element och själv kan vara stationär eller roterande. Terminologin varierar, så funktion, ritning och lastfall måste styra granskningen.
Vilka axelegenskaper är vanligtvis mest kritiska?
Avrundningar, skuldror, diameterövergångar, kilspår eller splinerotområden, hål, gängor, presspassningar och nötningszoner förtjänar ofta granskning. Ritningen och spänningsbedömningen bestämmer de faktiska behandlingszonerna.
Kan korrekt Almenintensitet bevisa att en avrundning är täckt?
Nej. Intensiteten verifierar strömmen vid definierade testplatser. Täckningsgrad och åtkomst vid den verkliga kilformningen, kilspåren, splinesen eller hålet kräver komponentspecifika underlag.
Ska lager- och tätningssäten alltid maskeras?
Ingen universell regel gäller. Den kontrollerade ritningen, specifikationen, kundkravet eller det godkända tekniska beslutet måste definiera om varje precisionsyta är behandlad, exkluderad eller skyddad.
Kan kulpening reparera en spricka, slipbränna eller avkolnat lager?
Nej. Befintliga defekter kräver upptäckt och åtgärd av tillämplig konstruktions- eller reparationsmyndighet. Kulpening kan inte göra ett oacceptabelt inkommande tillstånd acceptabelt i sig.
Kan en axel slipas eller rätas ut efter kulpening?
Endast när den godkända tillverkningsvägen tillåter det. Materialborttagning kan ta bort det gynnsamma lagret, rätning kan ändra spänning och geometri, och termiska operationer kan relaxera restspänningar.
Ökar kulpening alltid axelns utmattningslivslängd?
Ingen universell ökning kan utlovas. Ett utmattningsanspråk kräver validering som är representativ för material, värmebehandling, geometri, lastspektrum, yttillstånd och processkonfiguration.
Viktiga slutsatser
- Använd funktion, ritning och lastfall snarare än enbart komponentnamnet.
- Kvalificera det svåråtkomliga hålkälet, roten, flanken eller hålet, inte bara den lättåtkomliga ytterdiametern.
- Kontrollera rotation, travers, träffbild, överlappning, kast och fixturplacering som ett system.
- Placera kulpening korrekt i förhållande till slipnings-, rätnings-, värme- och beläggningsoperationer.
- Håll intensitet, täckningsgrad, komponentskick, restspänning och utmattningsunderlag åtskilda.
- Lova inte sprickreparation eller en universell ökning av utmattningslivslängden.
