Behandla kuggrotområden, flanker, splines, axelradieövergångar och områden med skåror som olika tekniska funktioner med skilda utmattningsmekanismer, åtkomstförhållanden och acceptanskriterier
Kulpening av transmissionskomponenter är inte ett recept för en hel växel, axel eller enhet. Kuggrotområden utsätts främst för böjutmattning; kuggflanker utsätts för rullande-glidande kontakt; splines kombinerar skårspänning och nötning; axelskuldror, kilspår och tvärgående hål koncentrerar böjning eller vridning. En försvarbar process mappar varje erforderlig yta till dess materialtillstånd, felläge, åtkomst, ytfunktionsgränser och underlag.

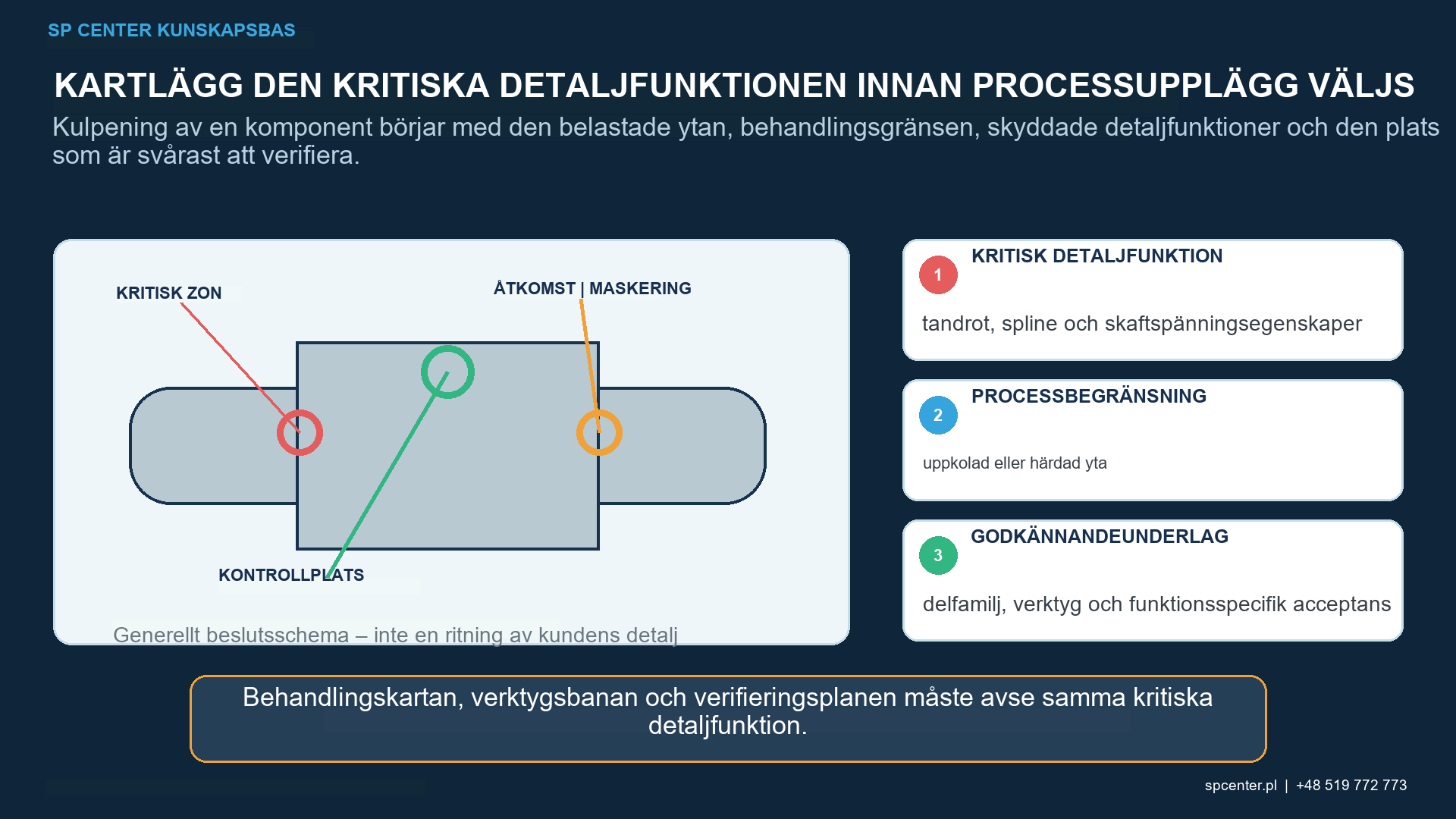

Varför krävs en funktionskarta?
En ritning som ”kulpening överallt” kan dölja motstridiga funktioner. Ytråhet som är acceptabla i en rot kan vara oacceptabla på en tätningsaxel. En munstycksvinkel som når en axelyta kan lämna ett obehandlat band i en splinerot. Den första tekniska utgången är därför en kontrollerad behandlingskarta med erforderliga, skyddade och övergångszoner.
Kartan identifierar kritiska spänningsriktningar, lokal tjocklek och krökning, värmebehandlat härdskikt, härdskiktets tillstånd, maskeringsgränser, fixturkontakter och inspektionsåtkomst. Tvetydiga zoner kräver kontrollerad förtydligande före produktion.
| Funktion | Primärt fokus | Behandlingsbeslut |
|---|---|---|
| Kuggrot och radieövergång | Initiering av böj- och utmattningssprickor, slipnings- eller värmebehandlingsskador och begränsad siktlinje | Kartlägg hela roten, välj kulpeningsmedium och vinkel för åtkomst och verifiera övergångstäckning utan flankantaganden |
| Kuggflank | Kontaktutmattning, mikropitting, smörjfilmsförhållanden, topografi och bibehållen kvalitet efter finbearbetning | Kulpena endast när ritningen och kvalificeringen omfattar tandflanken; ytråhet och kontaktprestanda kräver separata underlag. |
| Splinerot | Torsions- eller böjkoncentration, nötning och smala avstånd | Verifiera omkretsåtkomst, tand-till-tand-repeterbarhet och skydd av funktionella flanker om det behövs |
| Axelskuldra och radieövergång | Kombinerad böjning och vridning vid radie och övergång | Kontrollera incidensen runt omkretsen, fixturkontakt och övergång till skyddade lager |
| Kilspår, spår eller tvärhålskant | Lokal skårspänning och eggkänslighet | Definiera eggskick, munstycksåtkomst, maskeringsgräns och skadeacceptans före kulpening |
| Lager, tätning eller monterad lager | Dimensionell, ytråhet och renhet funktion | Behandla eller skydda endast enligt vad som uttryckligen krävs; anta inte att varje angränsande yta ska kulpenas |
Tabell 1. Transmissionsegenskaper kräver olika behandlings- och kvalificeringsbeslut.
Hur påverkar det inkommande metallurgiska tillståndet kulpeningen?
Uppkolade, nitrerade, induktionshärdade och genomhärdade komponenter reagerar olika. Härdskiktsdjup, hårdhetsgradient, restaustenit, intergranulär oxidation, avkolning och tidigare restspänningar påverkar den plastiskt deformerade zonen och risken för skador.
Kulpening får inte användas som en förmodad reparation för slipbränna, värmebehandlingssprickor, veck eller oacceptabla kanter. Fastställ det accepterade inkommande tillståndet och inspektionen innan ytans utseende förändras av stötar.
Hur separeras tandrotområden och flanker?
Kuggroten är en geometrisk anvisning som huvudsakligen belastas i böjning. Riktad åtkomst, tillräckligt små kulpeningsmedier och styrd indexering kan krävas för att behandla hela radieövergången. Underlaget för täckningsgrad måste tydligt visa båda sidor av varje tand samt övergången till en eventuell skyddad zon.
Flanken bär kontakttryck och glidning. Kulpening kan förändra tryckspänning, ytråhet, lageryta och smörjbeteende. Forskningsresultat från ett visst material, en viss ytbehandling och ett visst test motiverar inte universell flankbehandling; kvalificera kontaktutmattning och topografi när flanken inkluderas.
Vilka processingångar kräver funktionsspecifik kontroll?
| Inmatning | Varför det förändrar resultatet | Underlag för kontroll |
|---|---|---|
| Värmebehandling och hölje | Härdskiktsdjupet, hårdhet, bibehållen austenit, avkolning och intergranulär oxidation påverkar plastisk respons och utmattning | Material- och värmebehandlingsdokumentation, hårdhet och yttillståndsacceptans |
| Slipnings- eller bearbetningstillstånd | Slipbränna, dragspänning, veck och vassa kanter kan dominera sprickinitiering | Godkänd sekvens, skadeinspektion och inkommande topografi |
| Mediestorlek, hårdhet och form | Bestäm åtkomst, energiöverföring, intryckning och stabilitet på hårda höljen | Specifikation, driftblandningsstorlek och form, hårdhet och kontamineringskontroller |
| Vinkel, hastighet och flöde | Varierar lokalt över rotområden, splines och skuldror även vid en maskininställning | Verifiering av kvalificerad munstycks- eller hjulgeometri, flöde och processrespons |
| Exponering och täckningsgrad | Missade band eller dubbel exponering kan uppstå vid index- och övergångszoner | Godkänd täckningsmetod, banöverlappning och funktionsspecifik inspektion |
| Mask och fixtur | Kan skydda funktionella ytor men också orsaka skuggning, studs och kontaktmärken | Verifiering av kontrollerad ritning, position, slitagegräns och gräns |
Tabell 2. Maskinens börvärden är uppströmskontroller; lokala stötförhållanden varierar med geometri och åtkomst.
Intensiteten bestäms med hjälp av det specificerade Almen-systemet och giltig mättnadskurva. Det är inte identiskt med tryck, hjulhastighet eller partikelhastighet. Ett giltigt resultat vid referensplatsen bevisar inte lika stor energi i botten av en smal spline eller bakom en skuldra.
Hur bearbetas axlar, splines och skårområden?
Rotera eller indexera axlarna så att varje omkretssegment får den kvalificerade exponeringen. Styr axiella övergångar, munstyckets infallsvinkel och kontakten med fixturen. För splines ska åtkomsten mellan varje par av tänder och gränsen mellan rot och flank verifieras. För kilspår, andra spår och hål ska kanttillståndet definieras och oavsiktlig koncentration vid skarpa maskeringsgränser förhindras.
Skydda färdiga axeltappar endast enligt det godkända kravet. Maskering kan introducera studs och skuggning; dess position och slitage är processegenskaper, inte bara verkstadshjälpmedel.
Hur verifieras täckningsgrad och ytintegritet?
Täckningsgrad är den andel av den erforderliga ytan som visar slagavtryck enligt den godkända metoden. Använd belysning, förstoringsglas, replikor, kvalificerad spårämne eller annan auktoriserad teknik som är lämplig för åtkomst. Slut inte detta enbart från robotens bana eller behandlingstid.
Inspektera rotområden, kanter och övergångar för veck, skarpa intryck, sprickor, nötning eller maskkontakt. Ytråhet och dimensioner förblir tillämpliga där det behövs. Ett överensstämmande täckningsresultat åsidosätter inte ytskador.
Vilka underlag stöder prestandapåståenden?
| Prestandakrav | Relevant underlag | Otillräckliga underlag ensamma |
|---|---|---|
| Förbättrad böjningsutmattning vid tandrot | Underlag för restspänning eller kallbearbetning i roten och representativa böjningsutmattningstester med brottursprungsanalys | Ytspänning mätt på en tillgänglig flank |
| Förbättrad flankkontaktutmattning | Topografi, restspänningar, kontaktprovning under smörjrelevanta förhållanden samt utvärdering av mikropitting eller pitting | Resultat från rotböjningskuponger |
| Förbättrad vridningsutmattning vid axeln | Underlag för omkretsbehandling och representativa vridnings- eller kombinerade belastningstester | Almenintensitet mätt bort från konstruktionen |
| Minskad nötning vid splines | Kontaktytans skick, passform, smörjning och representativa underlag för nötning | Tryckrestspänning utan kontaktutvärdering |
| Produktionsöverensstämmelse | Giltiga intensitets-, kulpeningsmedium-, täcknings-, utrustnings-, program-, inspektions- och frisläppningsdokumentation | En tidigare utmattningsstudie utan aktuell processkontroll |
Tabell 3. Matcha varje hållbarhetsanspråk med dess faktiska felläge och egenskap.
Restspänningsmätningar måste identifiera plats, riktning, ytbehandling och djupmetod. Utmattningstester bör använda representativ geometri, värmebehandling, ytbehandling, belastning och miljö, med analys av brottursprung. Omvandla inte en publicerad procentuell förbättring till en universell designfaktor.
Hur påverkar tillverkningssekvensen resultatet?
Slipning eller materialborttagning efter kulpening kan ta bort en del av det påverkade ytskiktet. Plätering, beläggning, rengöring och bakning efter kulpening kan medföra krav på maskering, kontaminering eller termisk stabilitet. Sekvensera operationerna enligt den fullständiga ritningen och specifikationen.
Om en ändring påverkar värmebehandling, slipning, kulpeningsmedium, maskin, fixtur, program, beläggningshärdning eller delfamilj, granska kvalificeringsgrunden före användning. Ett lyckat maskintest ger inte i sig kundens godkännande.
Vad hör hemma i produktionskontrollplanen?
- Spårbarhet för del, material, värmebehandling, hårdhet och ytbehandling.
- Karta över behandling, skydd och övergång på funktionsnivå.
- Kvalificerad utrustning, program, fixtur, mask och munstycke- eller hjulkonfiguration.
- Mediespecifikation och kontroller av driftsblandningsstorlek, form, hårdhet och kontaminering.
- Verifiering av strömmättnadskurva och produktionsintensitet.
- Funktionsspecifik täckningsgrad, yt- och dimensionsinspektion.
- Larm, avbrott, omarbetning, avvikelser och auktoriserad frisläppning.
- Dokumentation som länkar varje bearbetat parti till tillämplig konfiguration.
Vanliga frågor
Bör kugghjulsflanker och kuggrotområden använda samma kulpeningsprocess?
Inte automatiskt. Rotområdena är ofta böjningskritiska, medan flankerna har krav på rullande-glidande kontakt och smörjning. Ritningen och den kvalificerade processen måste definiera varje yta.
Kan kulpening reparera slipbränna eller en spricka i ett skår?
Nej. Defekter kräver detektering och auktoriserad hantering. Kulpening kan ändra restspänning och utseende men raderar inte metallurgiska skador eller en spricka.
Är en överensstämmande Almenintensitet tillräcklig för en splinerot?
Nej. Det verifierar ett standardiserat processrespons vid den definierade uppställningen. Splineåtkomst, täckningsgrad, yttillstånd och eventuella prestandakrav behöver funktionsspecifika underlag.
Bör lager- och tätningstappar alltid maskeras?
Endast när ritningen, specifikationen, det godkända processförfarandet eller ett behörigt tekniskt beslut om fortsatt hantering kräver det. Ytornas dimensions- och ytråhetsfunktion medför en risk vid oavsiktlig exponering, men maskering är inte ett universellt krav.
Förbättrar större kulor alltid utmattning av kugghjulsroten?
Nej. Större kulpeningsmedium kan öka påverkat djup men kan förlora åtkomst eller öka indentationen. Kulpeningsmedium, intensitet, vinkel, härdskiktsskick och geometri måste kvalificeras tillsammans.
Kan tvåstegskulpening införas i en produktionsprocess för kugghjul?
Endast som en godkänd och kvalificerad processändring. Ett andra steg ändrar kulpeningsmedium, exponering, ytjämnhet och restspänningsfördelning och motsvarar inte extra täckningsgrad.
När ska kugghjul kulpenas i förhållande till slipning och beläggning?
Följ den kontrollerade ritning- och specifikationsprocessupplägget. Materialborttagning efter kulpening kan ta bort det behandlade lagret, medan plätering, beläggning eller bakning kan lägga till begränsningar för renhet, maskering eller spänningsstabilitet.

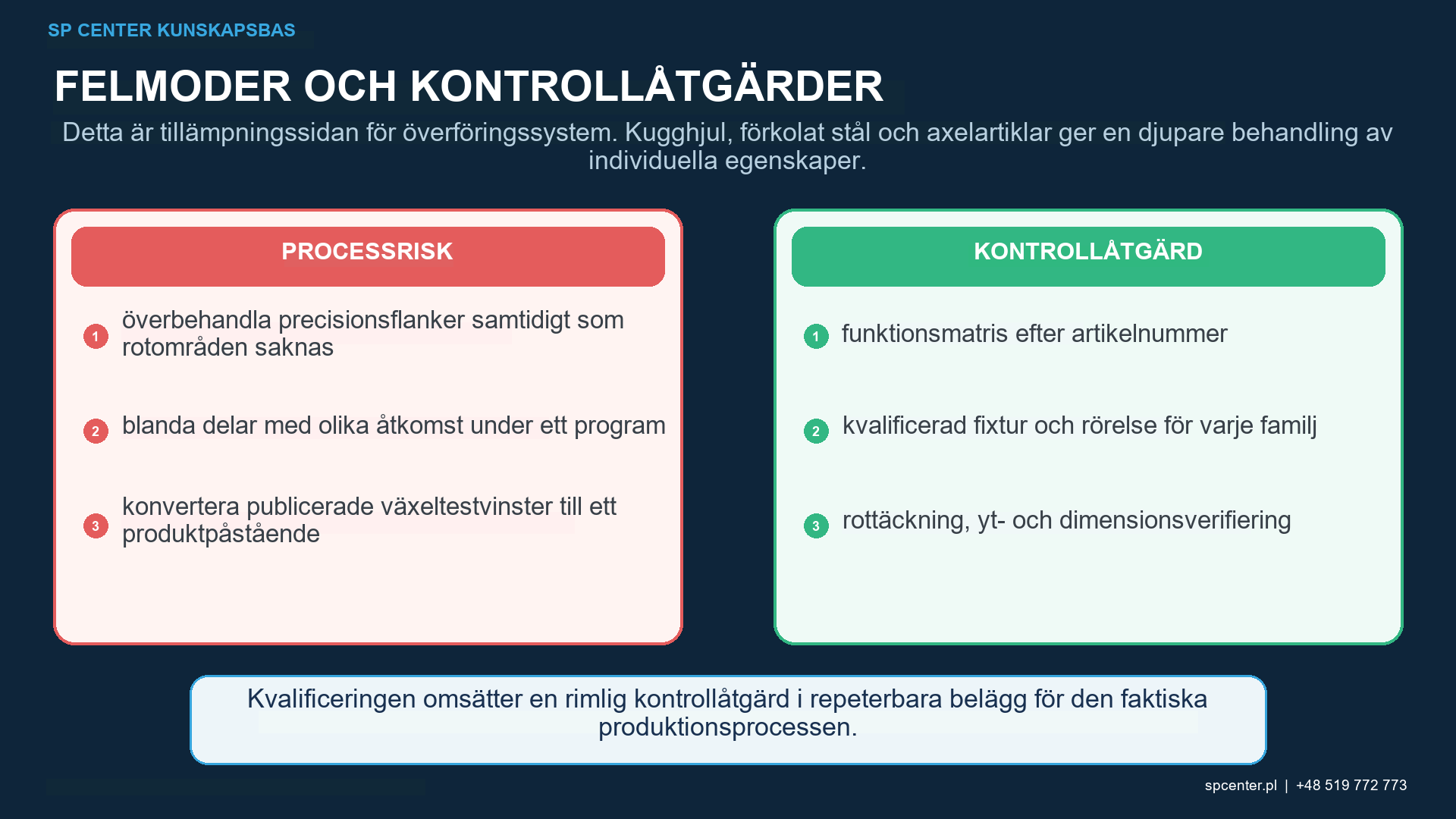

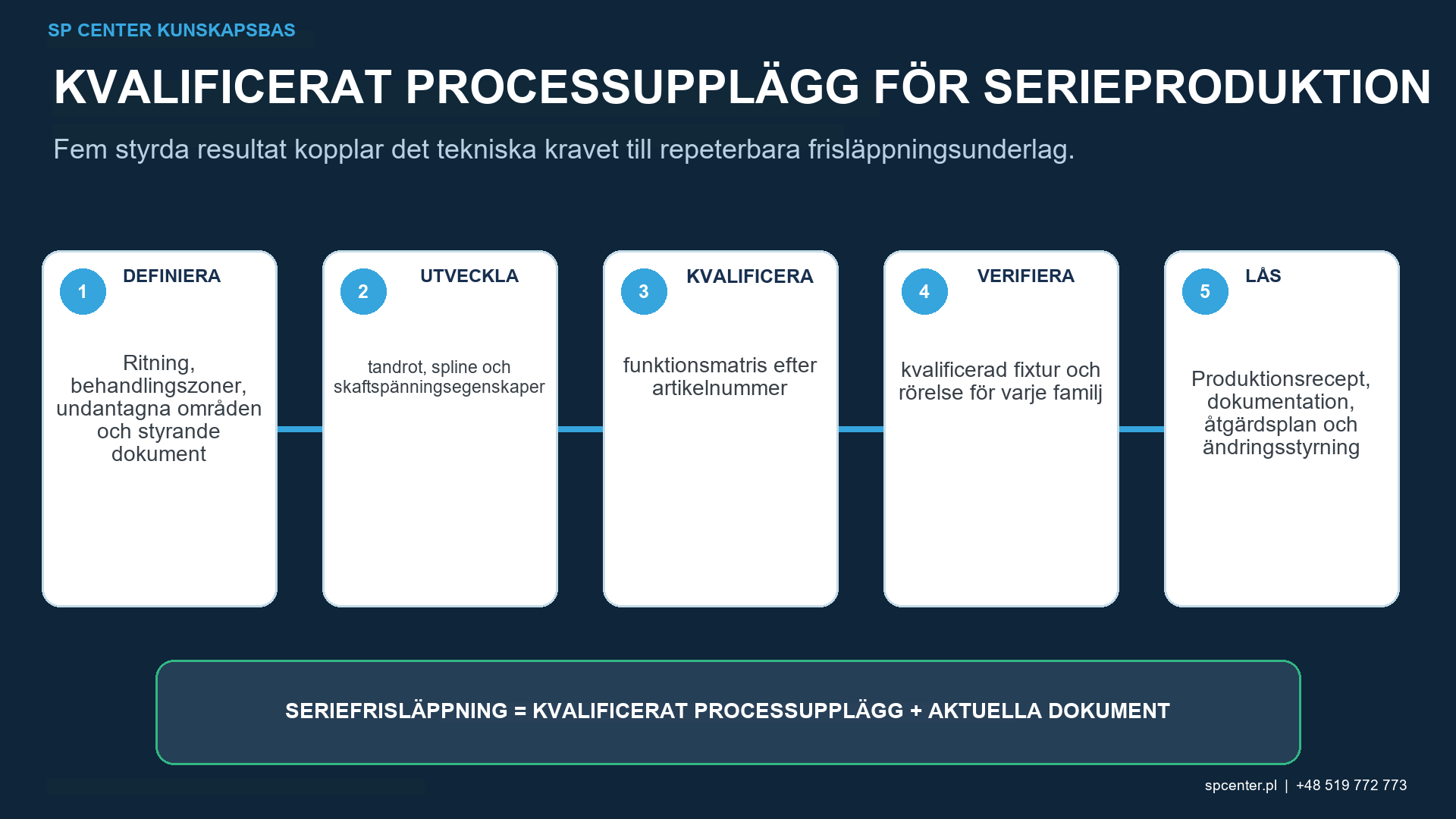

Hur kvalificeras en komplex transmissionsdel?
Använd en funktionskarta, säkra parametergränser, representativa delar, funktionsspecifik täckningsgrad och ytinspektion, dimensioner och prestandaunderlag matchade med det påstådda felläget.
Viktiga slutsatser
- Kartlägg varje funktion till dess felläge och ytfunktion.
- Separera tandrotböjning från krav på flankkontaktutmattning.
- Kontrollera inkommande ytskikt, slipningstillstånd och defekter före kulpening.
- Verifiera lokal åtkomst och täckningsgrad istället för att förlita sig på ett enda Almen-värde.
- Skydda axeltappar och flanker endast enligt kontrollerade krav.
- Använd funktionsrepresentativa utmattningsunderlag för prestandapåståenden.
Relaterade SP Center-guider
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
3. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
4. Townsend och Zaretsky, kulpening och ytutmattningslivslängd hos uppkolade AISI 9310-kugghjul, 1988
5. Coryell och Garibay, precisionskulpening av hypoidkugghjul, 1996
6. Inverkan av kulpening på tandrotens böjnings- och utmattningsgräns hos sätthärdade kugghjul, 2002
7. Kontaktutmattningsbrottanalys av kulpenade kugghjul, 2002
Standardnotering: Funktionsgränser, skyddade områden, sekvens, parametrar och acceptans följer den fullständiga kontrollerade ritningen, specifikationen och kundkraven.
