Kulowanie elementów przekładni wymaga obróbki dostosowanej do poszczególnych cech, takich jak podstawy zębów, wały, wielowypusty, zaokrąglenia i obszary karbów, zamiast jednego zestawu parametrów dla całego zespołu. Stan warstwy utwardzonej powierzchniowo, stan po szlifowaniu, dostęp, ochrona boków zębów, kanały olejowe i rodzaj obciążenia decydują o technologii produkcji.

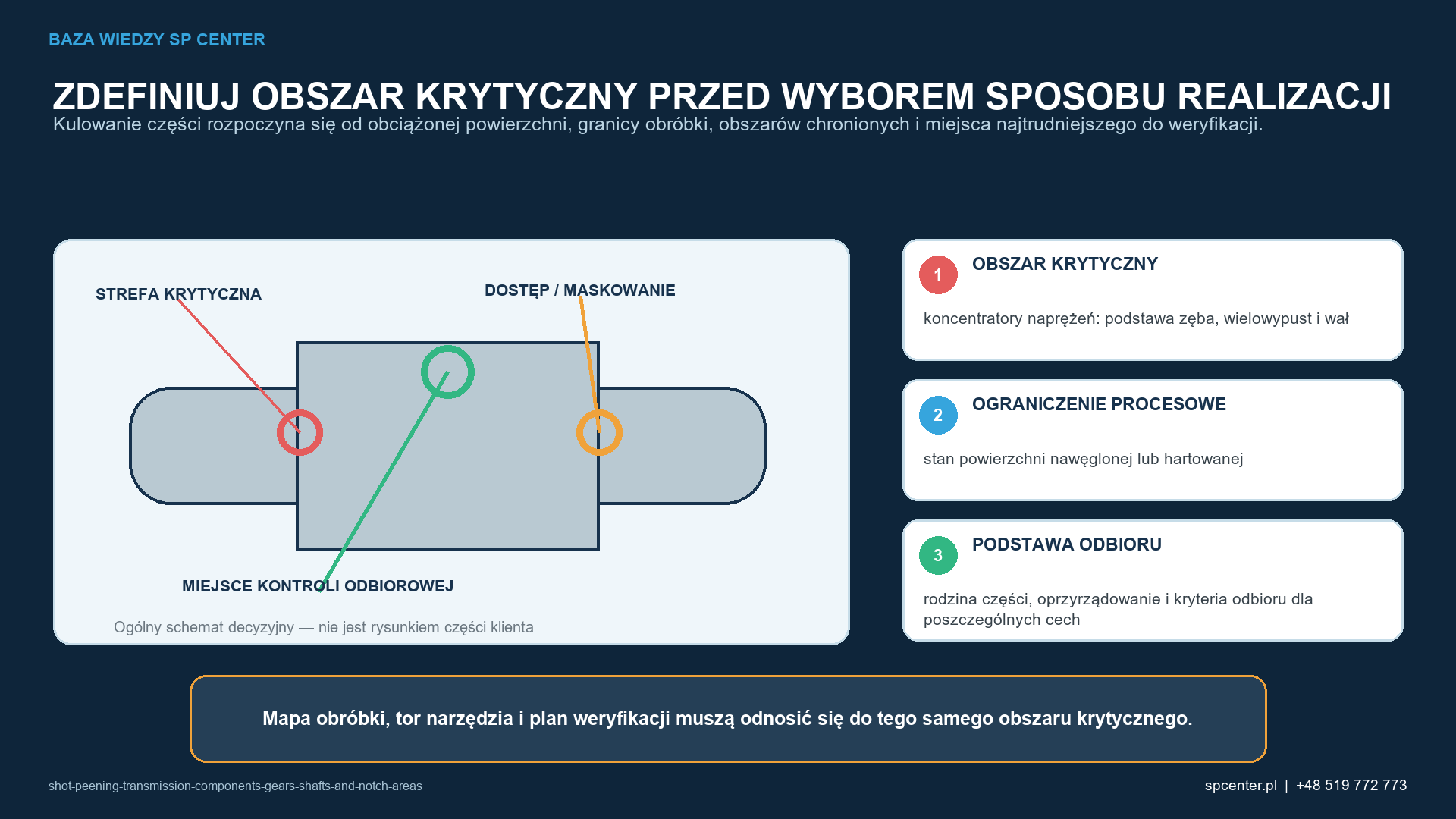

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania elementów przekładni: kół zębatych, wałów i obszarów karbów. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw kulowania części przekładni?
Kulowanie elementów przekładni wymaga obróbki dostosowanej do poszczególnych cech, takich jak podstawy zębów, wały, wielowypusty, zaokrąglenia i obszary karbów, zamiast jednego zestawu parametrów dla całego zespołu. Stan warstwy utwardzonej powierzchniowo, stan po szlifowaniu, dostęp, ochrona boków zębów, kanały olejowe i rodzaj obciążenia decydują o technologii produkcji.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania elementów układu przeniesienia napędu podczas pierwszego przeglądu należy powiązać obszary koncentracji naprężeń w podstawie zęba, wielowypuście i wale, stan powierzchni nawęglanej lub hartowanej, a także rodzinę części, oprzyrządowanie i kryteria odbioru właściwe dla danej cechy. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł dotyczy wyłącznie zastosowania w układach przeniesienia napędu. Artykuły o kołach zębatych, stali nawęglanej i wałach bardziej szczegółowo omawiają poszczególne cechy tych elementów.
Jakie zmienne definiują kontrolowany proces kulowania elementów układu przeniesienia napędu?
Analiza obejmuje trzy wzajemnie powiązane obszary nadzoru: koncentratory naprężeń u podstawy zęba, na wielowypustach i wałach; stan nawęglonej lub utwardzonej powierzchni; a także rodzina części, oprzyrządowanie i kryteria odbioru właściwe dla poszczególnych cech. Dla każdego obszaru trzeba określić sposób nadzoru i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Koncentratory naprężeń u podstawy zęba, na wielowypustach i wałach | Macierz cech według numeru części | Intensywność i pokrycie właściwe dla danej części |
| Stan powierzchni nawęglonej lub utwardzonej | Zakwalifikowany przyrząd mocujący i ruch dla każdej rodziny części | Wyniki dotyczące integralności powierzchni koła zębatego lub wału |
| Rodzina części, oprzyrządowanie i kryteria akceptacji właściwe dla poszczególnych cech | Weryfikacja pokrycia powierzchni w stopie, stanu powierzchni i wymiarów | Identyfikowalność partii i programu |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana cech związanych z naprężeniami u podstawy zęba, na wielowypuście i wale może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do stanu powierzchni nawęglonej lub utwardzonej, natomiast ograniczenie służące zapewnieniu właściwego przypisania do rodziny części, oprzyrządowania i kryteriów akceptacji właściwych dla danej cechy może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kulowanie elementów przekładni wpisuje się w cały system kulowania?
Kwalifikację części rozpoczyna się od rzeczywistego koncentratora naprężeń i powierzchni, które muszą pozostać nieobrobione. Rodzina części, oprzyrządowanie, trajektoria i miejsca pomiaru powinny podlegać kontroli wersji.
W tym przypadku należy wdrożyć konkretne środki kontroli: macierz cech według numeru części; zakwalifikowany uchwyt i ruch dla każdej rodziny części; oraz weryfikacja pokrycia dna wrębu, powierzchni i wymiarów. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że macierz cech według numeru części, zakwalifikowany przyrząd mocujący i ruch dla każdej rodziny, pokrycie powierzchni w dnie wrębu oraz weryfikacja powierzchni i wymiarów muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

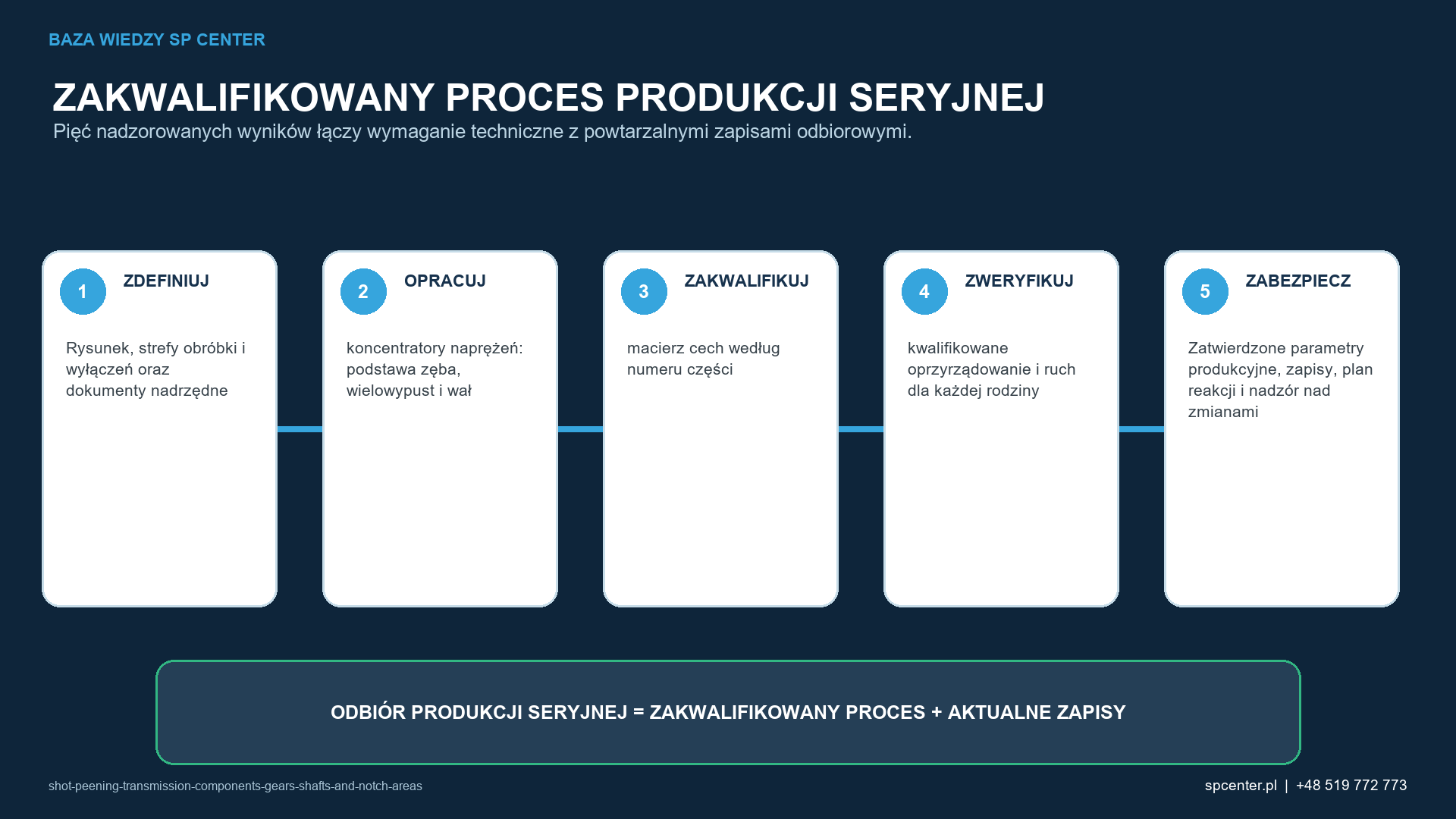

Jak należy kwalifikować kulowanie części układu przeniesienia napędu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić miejsca koncentracji naprężeń u podstawy zęba, na wielowypustach i wałach, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź stan powierzchni nawęglonej lub utwardzonej, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz intensywność i pokrycie właściwe dla danej części, wyniki kontroli integralności powierzchni koła zębatego lub wału oraz identyfikowalność partii i programu, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź macierz cech według numeru części, zakwalifikowany przyrząd mocujący i ruch dla każdej rodziny oraz weryfikację pokrycia dna wrębu, powierzchni i wymiarów. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem elementów układu przeniesienia napędu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki intensywności i pokryciu powierzchni zweryfikowanym dla konkretnej części. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników integralności powierzchni koła zębatego lub wału. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie identyfikowalności partii i programu. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania elementów układu przeniesienia napędu najbardziej użyteczny pakiet dokumentacji obejmuje intensywność i pokrycie powierzchni właściwe dla danej części, wyniki kontroli integralności powierzchni koła zębatego lub wału oraz identyfikowalność partii i programu procesu, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

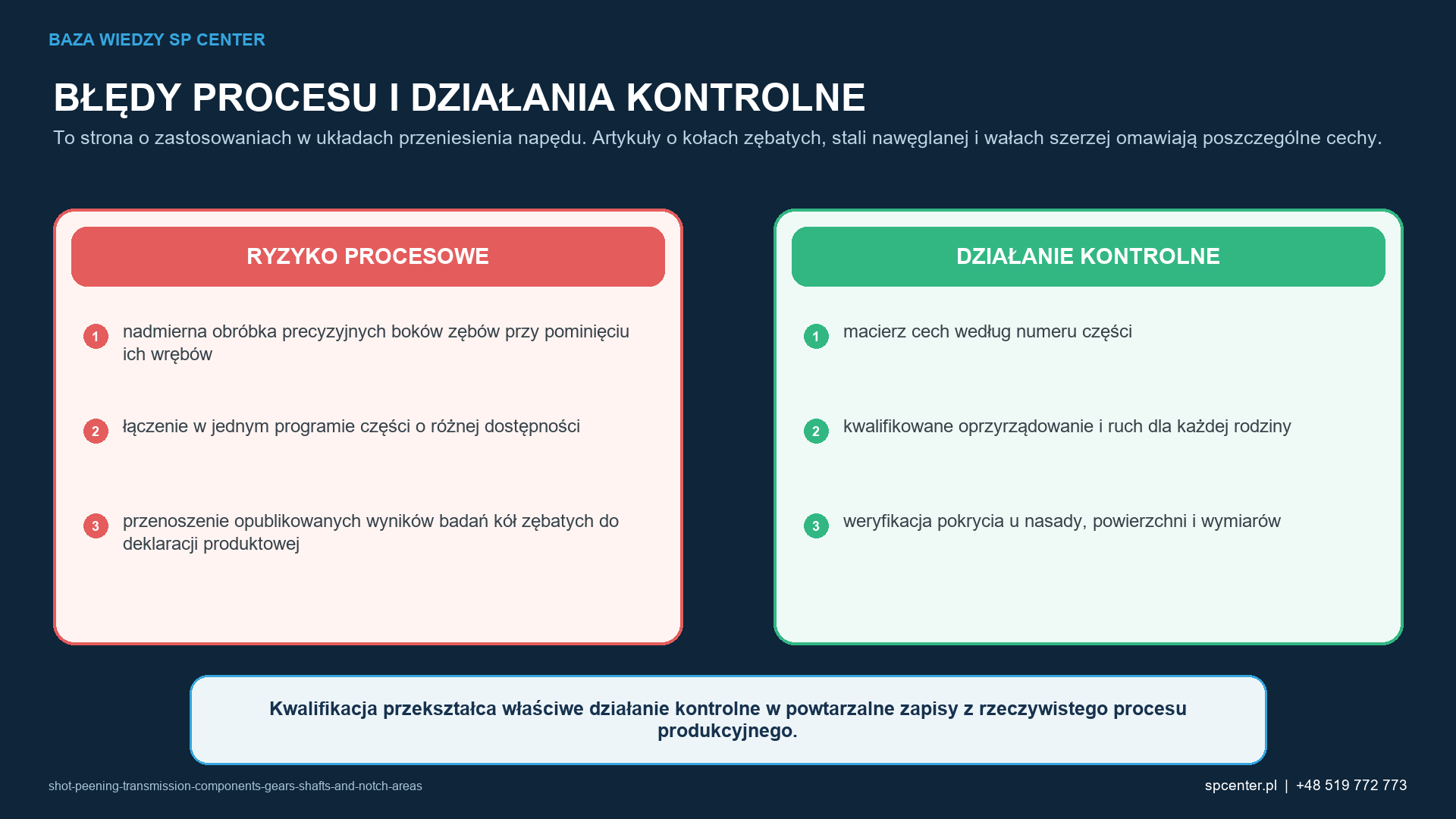

Jakie tryby uszkodzeń wymagają zatrzymania kulowania elementów układu przeniesienia napędu lub podjęcia działań zabezpieczających?
- Nadmierna obróbka precyzyjnych boków zębów przy pominięciu den wrębów. Należy odizolować wyroby, których może dotyczyć problem, zweryfikować ostatni znany stan zgodny i zastosować macierz cech według numeru części, aby ustalić, czy przyczyną jest błąd wymagań, konfiguracji czy wykonania.
- Łączenie w jednym programie części o różnych warunkach dostępu. Nie zwiększać ekspozycji w celu kompensacji, dopóki nie zostaną rozdzielnie ocenione dostęp, medium, urządzenie i reakcja powierzchni. Właściwym rozwiązaniem są zakwalifikowane uchwyty i ruch dla każdej rodziny części.
- Przekształcanie opublikowanych wyników poprawy uzyskanej w badaniach przekładni w deklarację dotyczącą produktu. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynieryjnego lub klienta. Działania naprawcze powinny obejmować weryfikację pokrycia dna wrębu, stanu powierzchni i wymiarów oraz identyfikację wszystkich wyrobów przetworzonych w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie części układu przeniesienia napędu, aby uniknąć niejednoznaczności?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące cech powodujących koncentrację naprężeń w dnach wrębów zębów, wielowypustach i wałach, stanu powierzchni nawęglonej lub utwardzonej, a także rodziny części, oprzyrządowania i kryteriów odbioru właściwych dla danej cechy.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad macierzą cech według numeru części, zakwalifikowanym przyrządem mocującym i ruchem dla każdej rodziny części oraz weryfikacją pokrycia powierzchni dna wrębu, stanu powierzchni i wymiarów, a także w jaki sposób pozwoli wykryć nadmierną obróbkę precyzyjnych boków zębów przy jednoczesnym pomijaniu ich dna, łączenie w jednym programie części o różnych możliwościach dostępu oraz przekształcanie publikowanych wyników badań kół zębatych w deklaracje dotyczące konkretnego wyrobu. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: elementy przekładni poddane kulowaniu można dopuścić tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować kulowanie kół zębatych, wałów i obszarów karbów w częściach układu przeniesienia napędu oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania elementów przekładni — kół zębatych, wałów i obszarów karbów — przegląd techniczny powinien obejmować obszary koncentracji naprężeń u podstaw zębów, na wielowypustach i wałach, stan powierzchni nawęglonej lub utwardzonej, rodzinę części, oprzyrządowanie oraz kryteria odbioru właściwe dla danej cechy geometrycznej. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: nadmierną obróbkę precyzyjnych boków zębów przy jednoczesnym pominięciu ich podstaw, łączenie w jednym programie części o różnej dostępności powierzchni oraz przekształcanie opublikowanych wyników badań kół zębatych w deklarację właściwości produktu. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie obszarów koncentracji naprężeń u podstawy zęba, na wielowypuście i wale oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania elementów układu przeniesienia napędu — kół zębatych, wałów i obszarów karbów — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania elementów przekładni. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł dotyczy zastosowania w układach przeniesienia napędu. Artykuły o kołach zębatych, stalach nawęglanych i wałach bardziej szczegółowo omawiają poszczególne cechy tych części.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to nadmierna obróbka precyzyjnych boków zębów przy pomijaniu ich wrębów, łączenie w jednym programie części o różnych warunkach dostępu oraz przekształcanie opublikowanych wyników poprawy uzyskanych w badaniu przekładni w deklarację dotyczącą wyrobu.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować intensywność i pokrycie właściwe dla danej części, wyniki dotyczące integralności powierzchni koła zębatego lub wału oraz identyfikowalność partii i programu.
Często zadawane pytania o kulowanie elementów przekładni — koła zębate, wały i obszary karbów
Jakie informacje są potrzebne do wyceny kulowania elementów przekładni?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać narażone na naprężenia obszary u podstawy zębów, na wielowypustach i wałach, stan warstwy nawęglonej lub utwardzonej powierzchniowo, a także rodzinę części, oprzyrządowanie i kryteria odbioru właściwe dla danej cechy.
Jakie zapisy potwierdzają nadzór nad kulowaniem elementów układu przeniesienia napędu?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować intensywność i pokrycie właściwe dla danej części, wyniki badań integralności powierzchni koła zębatego lub wału oraz identyfikowalność partii i programu.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem elementów przekładni obejmują nadmierną obróbkę precyzyjnych boków zębów przy pominięciu ich dna, łączenie w jednym programie części o różnych warunkach dostępu oraz przekształcanie opublikowanych korzyści wykazanych w badaniach przekładni w deklarację dotyczącą wyrobu.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie elementów układu przeniesienia napędu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie macierzy cech według numeru części, zakwalifikowanego uchwytu i ruchu dla każdej rodziny oraz weryfikacji pokrycia w strefie podstawy, powierzchni i wymiarów.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania elementów przekładni?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie elementów przekładni wymaga obróbki dostosowanej do poszczególnych cech, takich jak podstawy zębów, wały, wielowypusty, zaokrąglenia i obszary karbów, zamiast jednego zestawu parametrów dla całego zespołu. Stan warstwy utwardzonej powierzchniowo, stan po szlifowaniu, dostęp, ochrona boków zębów, kanały olejowe i rodzaj obciążenia decydują o technologii produkcji.
- Należy kontrolować wręby zębów i wielowypustów oraz miejsca koncentracji naprężeń na wale, stan powierzchni nawęglonej lub utwardzonej, a także rodzinę części, oprzyrządowanie i kryteria odbioru właściwe dla danej cechy jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj macierz cech geometrycznych według numeru części, zakwalifikowany przyrząd mocujący i ruch dla każdej rodziny oraz weryfikację pokrycia stref dna, powierzchni i wymiarów.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: nadmierną obróbkę precyzyjnych boków zębów przy jednoczesnym pomijaniu ich den, łączenie w jednym programie części o różnym dostępie oraz przekształcanie opublikowanych wyników poprawy uzyskanej w badaniach przekładni w deklarację dotyczącą wyrobu.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o intensywność i pokrycie powierzchni właściwe dla danej części, wyniki oceny integralności powierzchni koła zębatego lub wału oraz identyfikowalność partii i programu.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie wałów i osi: ograniczanie inicjacji pęknięć zmęczeniowych
- Kulowanie elementów łożysk: powierzchnie krytyczne i ograniczenia
- Kulowanie korbowodów: obszary krytyczne, maskowanie i kontrola
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. AGMA 938-A05, Shot Peening of Gears
3. Townsend and Zaretsky, Shot Peening and AISI 9310 Gear Surface Fatigue, SAE 881291
4. Sakurada i Kobayashi, Wpływ kulowania i szlifowania na wytrzymałość przekładni zębatych, SAE 940729
5. Coryell and Garibay, Enhanced Fatigue Life of Hypoid Gears with Precision Shot Peening, SAE 962162
6. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
7. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
9. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
