Identifiera komponentutmattningsmekanismen, kvalificera den faktiska delfamiljen och produktionsvägen och upprätthåll underlag vid fordonscykeltid.
Kulpening av fordonsindustrin levererar sitt största värde där utmattning initieras vid en kontrollerad yta och en repeterbar produktionsprocess kan kopplas till komponentspecifik validering. Utvalda fjädrar, kugghjul, axlar, vevaxlar, vevstakar och transmissionsdelar är etablerade tillämpningar, men affärsnyttan är inte en universell hållbarhetsmultiplikator. Det beror på materialtillstånd, geometri, åtkomst, ytacceptans, automatisering, produktionsvolym och kundens godkännandeväg.

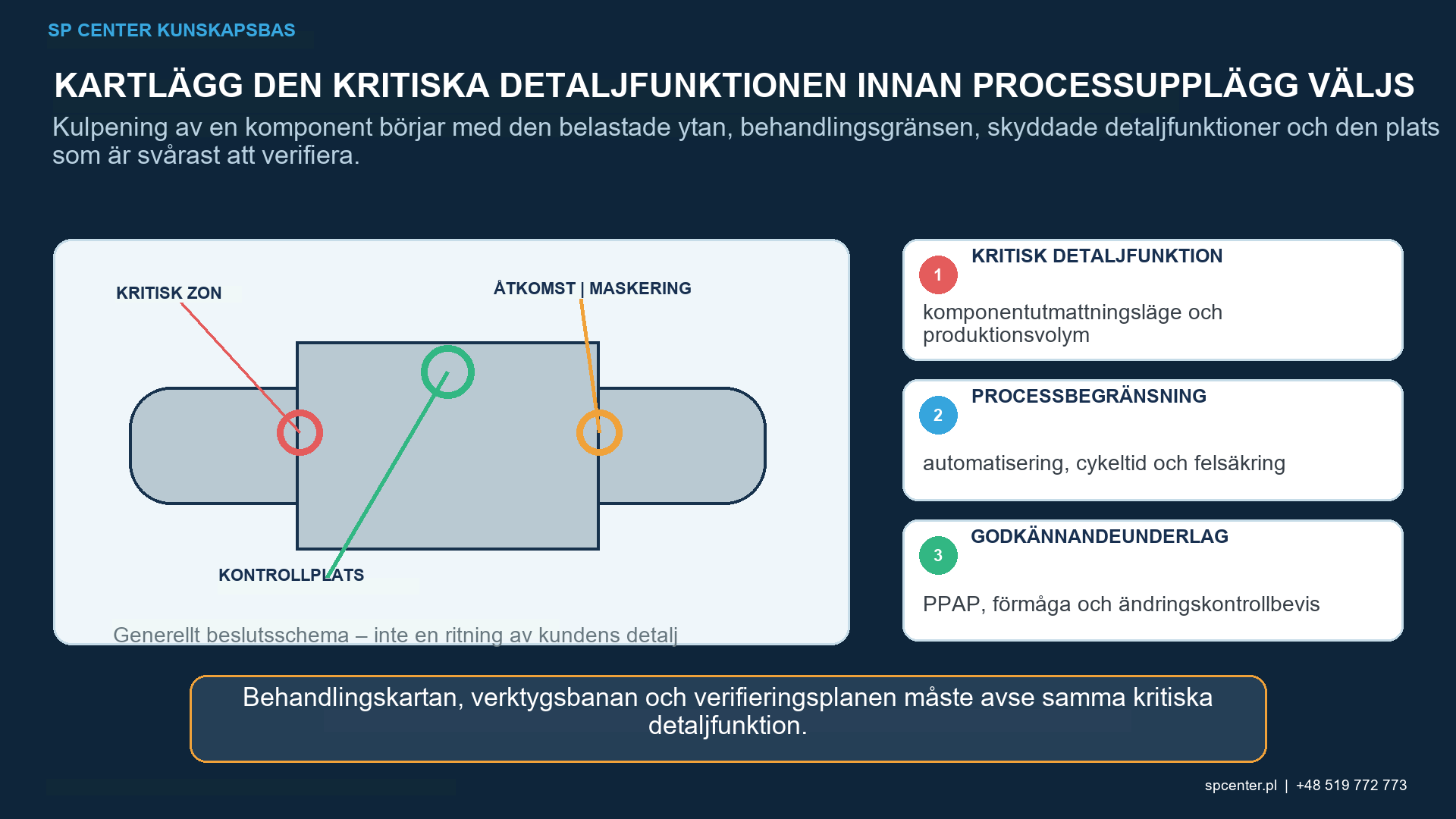

Var kan kulpening av fordonsmaterial leverera värde?
| Användningsområde | Varför kulpening kan övervägas | Kvalificeringsfokus |
|---|---|---|
| Spiral-, blad- eller torsionsfjäder | Ytinitierad cyklisk belastning, inklusive funktionsspecifik böjning eller torsion | Tråd-/bladtillstånd, avkolning, härdningstillstånd, åtkomst, täckningsgrad, relaxation och hållbarhet |
| Växel- eller transmissionskomponent | Kuggrot eller annan lokal utmattningskänslig yta | Rotåtkomst, slagvinkel, mediestorlek, maskering, ytfinish, distorsion och representativa utmattningsunderlag |
| Detalj på axel eller vevaxel | Hålkäl, tappövergång, oljehål eller annan spänningskoncentration | Funktionskarta, åtkomst, dimensioner, tidigare bearbetning, hårdhet och platsspecifik acceptans |
| Vevstång eller smidd komponent | Vald övergång, borrning eller radieövergång med ytkänsligt utmattningsläge | Tillstånd efter smidning och bearbetning, kvarvarande glödskal eller defekter, geometri, kvarhållning av medium och komponentvalidering |
| Allmän högvolymsdel | Repeterbar ytbehandling kan stödja en redan motiverad designväg | Delfamiljsgräns, produktionshastighet, kontrollplan, mätkapacitet och ändringsgodkännande |
Tabell 1. Applikationsfamiljer delar en processprincip, inte ett automatiskt överförbart recept.
Kulpening får övervägas först när konstruktionsfunktionen har identifierat en ytkänslig utmattningsmekanism och ingångskomponenten är godtagbar. Processen reparerar inte sprickor, smidesveck, slipbränna, avkolade skikt, korrosionsskador eller måttavvikelser. Dessa tillstånd måste upptäckas och bli föremål för ett behörigt beslut före kulpening.
Varför måste delfamiljegränsen vara explicit?
En familj bör motiveras av de variabler som styr responsen: legering och värmebehandling, hårdhet, tillverkningshistorik, yttillstånd, geometri, spänningskoncentration, åtkomst, belastning och acceptansmetod. Ett recept som bevisats på en fjäderdiameter, tandrot eller radieövergång överförs inte bara för att den nya delen använder samma fordonsplattform eller maskin.
Kvalificeringen bör representera den svåraste föreskrivna egenskapen och den avsedda produktionshastigheten. Kort cykeltid är en begränsning för att validera, inte underlag på att täckningsgrad eller komponentresultatet har uppnåtts.
Vad måste en högvolymsprocess kontrollera?
| Kontrollnivåer | Kontrollerade variabler | Nödvändiga underlag/reaktioner |
|---|---|---|
| Slående kulpeningsmedium | Specifikation, storlek/formtillstånd, hårdhet, kontaminering, driftsblandning och påfyllning | Provtagnings-/klassificeringsplan, separatorgränser, segregering och inneslutning utanför gränserna |
| Energi och flöde | Lufttryck/flöde och massflöde av kulpeningsmedium, eller hjulhastighet och matning, i tillämpliga fall | Kvalificerade inställningar plus övervakade gränser; Almenverifiering förblir oberoende |
| Geometri och rörelse | Munstycks-/hjulposition, vinkel, avstånd, fixtur, orientering, hastighet, indexering och cykel | Låst program/verktyg, felsäkring och utmaning av funktionen med sämst åtkomst |
| Utgångsverifiering | Almenintensitet, täckningsgrad, yta/dimensioner och påkallade komponentkontroller | Definierad metod, plats, frekvens, acceptans och reaktionsplan |
| Produktionssystem | Underhåll, larm, mätsystem, spårbarhet och åtkomst till programvara/recept | Godkänd kontrollplan, respons på avdrift och kontrollerad återställning av det senast kända goda tillståndet |
Tabell 2. Repeterbarhet kommer från det kopplade processsystemet och dess reaktionsplan.
Luftblästrings- och hjulutrustning kan båda stödja fordonsproduktion, men de är inte automatiskt utbytbara. De skiljer sig åt i strömgeometri, åtkomst och hur energi- och flödet av kulpeningsmedium styrs. Utrustningsvalet följer komponenten, erforderliga zoner, genomströmning och kvalificerade underlag.
Hur ska underlag för fordonskvalificering och PPAP separeras?
| Evidensnivå | Fråga besvarad | Avgränsning |
|---|---|---|
| Almenintensitet och mättnad/verifiering | Ger den definierade strömmen det erforderliga standardiserade svaret? | Bevisar inte komponenttäckning, restspänningsprofil eller hållbarhet |
| Underlag för täckningsgrad och behandlingszon | Fick den föreskrivna ytan den erforderliga täckningsgraden med den godkända metoden? | Bevisar inte korrekt intensitet eller utmattningsfördel |
| Yt- och dimensionsacceptans | Ligger ytråhet, skador, maskering, renhet och dimensioner inom åberopade gränser? | Fastställer inte livslängdsförbättring |
| Validering av delfamilj/representativ | Uppfyller processupplägget de angivna kriterierna för komponentmekanism och prestanda? | Överföring är begränsad till den motiverade familjen och konfigurationen |
| Produktion och PPAP/kundbevis | Reproduceras den godkända processen i produktionshastighet med erforderliga dokumentation? | Inlämningens innehåll och godkännande beror på kundspecifika krav |
Tabell 3. Ingen enskild surrogat bevisar processkontroll, komponentacceptans och hållbarhet.
AIAG beskriver PPAP som den godkännandeprocess för produktionsdelar som används för att visa att krav på designdokumentation och specifikationer kan uppfyllas konsekvent i produktionshastighet. PPAP är inte automatiskt den styrande vägen för varje kund eller program: använd den nivå, kundspecifika krav, kontrollplan, mätsystembevis och anmälningsregler som faktiskt åberopas av kontraktet.

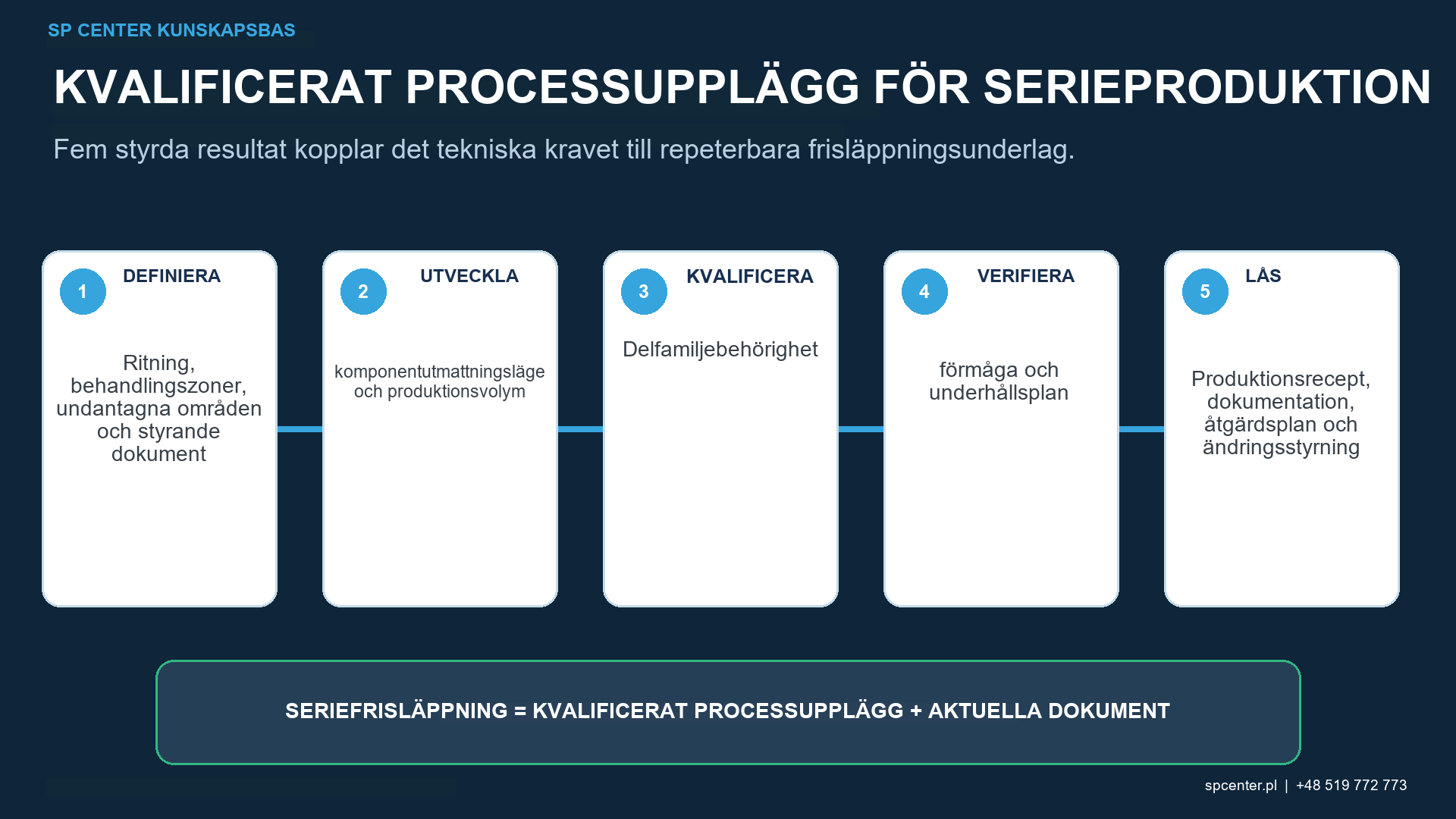

Kvalificeringen bör använda produktionsrepresentativ maskin, kulpeningsmedium, separator, verktyg, rörelse, program, förberedelse och inspektion. Lås den godkända konfigurationen endast efter att intensitet, täckningsgrad, yta/dimensioner och eventuell erforderlig komponenthållbarhet eller restspänningsbevis har godkänts oberoende av varandra.

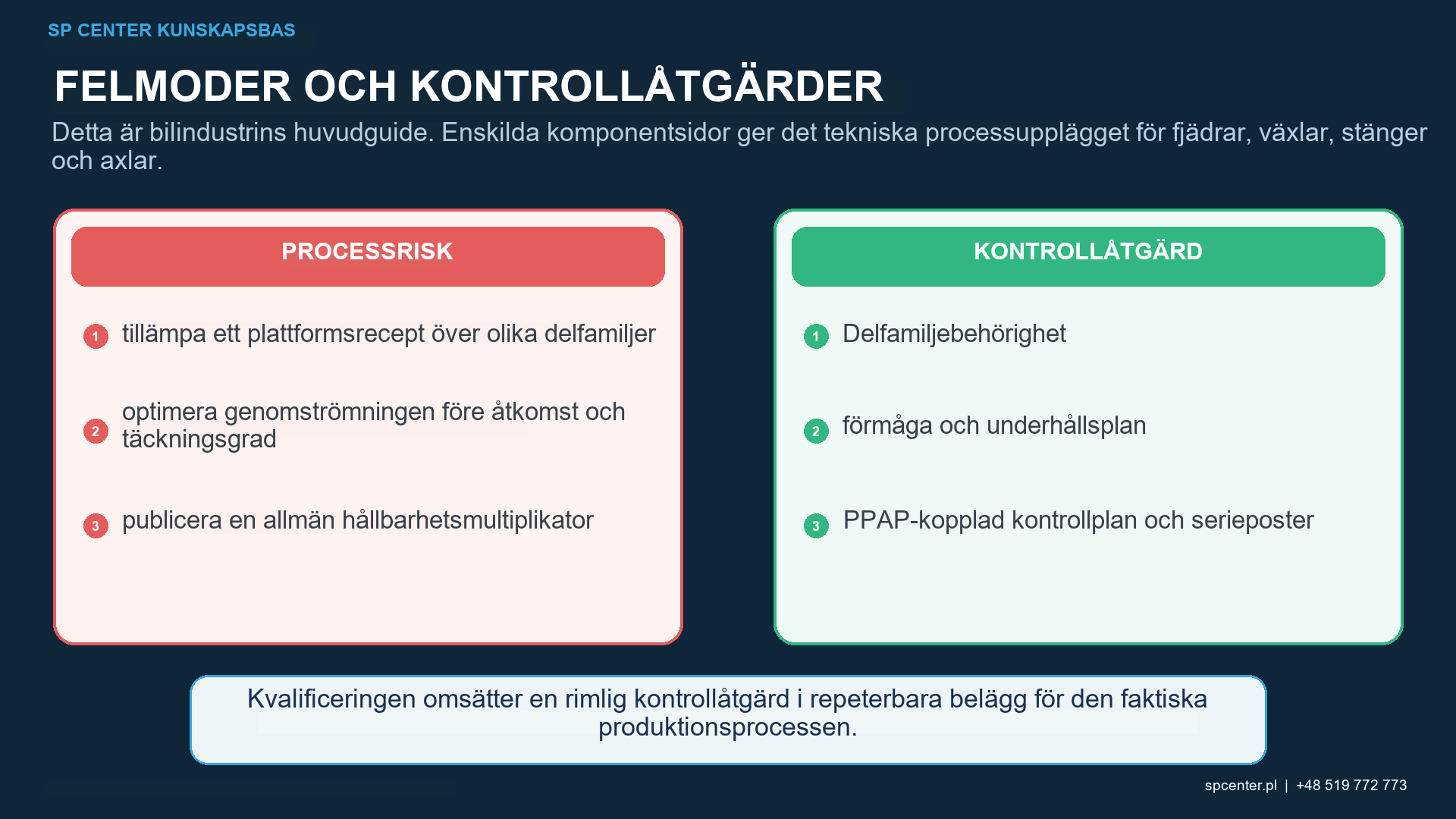

Vilka förändringar och fel kräver inneslutning?
| Förändring eller fel | Omedelbara åtgärder | Tekniskt beslut |
|---|---|---|
| Medietillstånd, flöde, separator eller intensitet utanför gränsen | Stopp, identifiera påverkat intervall och spärra produkt | Återställ kontroll och bestäm verifierings-, beslut om fortsatt hanterings- och omkvalificeringsomfattning |
| Täcknings- eller åtkomstfel | Kompensera inte automatiskt med extra exponering | Separera ström, rörelse, geometri och ytorsaker; Godkänn all kumulativ upparbetning |
| Nytt artikelnummer eller ändrad geometri/material/värmebehandling | Håll automatisk överföring från det gamla receptet | Granska gränsen för artikelfamiljer och upprepa påverkade kvalificerings-/godkännandeunderlag |
| Ändring av maskin, hjul/munstycke, fixtur, program eller mätning | Skydda nuvarande baslinje och spåra påverkad produktion | Utvärdera effekten på intensitet, täckningsgrad, komponentacceptans, MSA och kundmeddelande |
| Spricka, veck, slipbränna, korrosion eller annan inkommande defekt | Segregera före kulpening | Använd den godkända defekt-/reparationsmetoden; kulpening är inte en reparationsmetod |
Tabell 4. Reaktionen skyddar både produkten och den godkända produktionsbaslinjen.
Processkapacitet är endast meningsfull för ett stabilt, kapabelt mätsystem och en definierad egenskap. Ett kapacitetsresultat för tryck, hjulhastighet eller cykeltid kan inte ersätta täckningsgrad eller komponentacceptans. Larmfri produktion bevisar inte heller en oövervakad funktion.
Vad hör hemma i produktionsregistret?
Koppla artikelnummer/revision och parti- eller serieidentitet till den godkända maskinen, mediet, fixturen och programmet. Registrera den åberopade intensiteten och underlag för täckningsgraden, nödvändiga komponentinspektioner, operatörer/datum, avvikelser, underhåll eller larm som påverkar acceptansen, och tillämplig kundutgåva eller PPAP-status. Lagring och inlämning av innehåll följer kontraktet och kundspecifika regler.
Vilka fordonskomponenter är vanligtvis övervägda för kulpening?
Utvalda fjädrar, kugghjul, axlar, vevaxlar, vevstakar och transmissionsdelar är etablerade tillämpningsfamiljer. Lämpligheten beror fortfarande på den faktiska utmattningsmekanismen, materialtillståndet, geometrin, ytan och kundens krav.
Kan ett kulpeningsrecept täcka en hel fordonsplattform?
Inte automatiskt. Delfamilj, material, hårdhet, geometri, åtkomst, utmattningsmekanism och acceptansväg definierar överförbarhet. Delade utrustningsinställningar är inte bevis på en delad kvalificering.
Garanterar högvolymsautomation täckningsgrad?
Nej. Automation förbättrar repeterbarheten endast när verktyg, orientering, rörelse, kulpeningsstråle och övervakning är kvalificerade. Täckningsgrad på den specificerade komponentytan förblir en separat acceptansfråga.
Krävs alltid PPAP för kulpening för fordon?
PPAP eller annan kundgodkännandeväg gäller när den åberopas av kunden eller kontraktet. Inlämningsnivån, underlagen och skyldigheterna för ändringsanmälan måste hämtas från tillämpliga kundkrav.
Bevisar korrekt Almenintensitet längre komponentlivslängd?
Nej. Almenintensitet verifierar kulpeningsstrålens standardiserade Almenrespons. Täckningsgrad, yttillstånd, dimensioner, restspänning och komponenthållbarhet kräver sina egna åberopade underlag.
Är tryckluftsdriven kulpening och kulpening med metarhjul utbytbara?
Nej. Var och en erbjuder olika strömningsgeometri, åtkomst, energi och flödeskontroller. Val och överföring kräver kvalificering av den faktiska komponenten, utrustningen och produktionsvägen.
Kan en icke-överensstämmande del helt enkelt få ytterligare en cykel?
Nej. Ytterligare exponering kan förändra ytråhet, dimensioner, distorsion och materialrespons. Produkten måste spärras, och ombearbetning får godkännas först efter att den sammanlagda exponeringen har beaktats.
Vad bör en offertförfrågan för fordonsindustrin innehålla?
Tillhandahåll kontrollerad ritning/revision, material- och värmebehandling, delfamilj och utmattningskritiska egenskaper, behandlings-/uteslutningszoner, specifikationer, intensitet och täckningsgrad, yt-/dimensionsgränser, volym, produktionshastighet, kundgodkännandeväg och obligatoriska dokumentation.
Viktiga slutsatser
- Börja med komponentens utmattningsmekanism och acceptabla inkommande tillstånd.
- Definiera och motivera gränsen för delfamilj; kopiera inte ett plattformsrecept urskillningslöst.
- Kvalificera den faktiska utrustningen, kulpeningsmedium, verktyg, rörelse, hastighet och sämsta åtkomstfunktion.
- Behåll Almenintensitet, täckningsgrad, yta/dimensioner och komponenternas hållbarhet som separata underlag.
- Använd PPAP och kundspecifika krav endast där de åberopas, med en godkänd kontrollplan och ändringsväg.
- Innehåll avvikelser och ändringar; kompensera inte automatiskt med extra exponering.
- Håll produktionsdokumentation spårbara till den godkända konfigurationen och den faktiska satsen.
Relaterade SP Center-guider
Tekniska källor
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
5. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
6. AIAG PPAP-4, Godkännandeprocess för produktionsdelar
7. SAE Tekniskt Dokument 850365, kontrollerad kulpening av fordonskomponenter
Standardnotering: Den kontrollerade ritningen, kontraktet och kundspecifika krav avgör tillämpliga revisioner, inlämningsväg och godkännande. SAE-dokumentet för fordonsindustrin är bakgrundslitteratur, inte en aktuell universell processspecifikation.
