Bauteilbezogenen Ermüdungsmechanismus bestimmen, tatsächliche Teilefamilie und Serienroute qualifizieren und Nachweise bei Serientakt beherrschen
Verfestigungsstrahlen erzielt im Automobilbau den größten Nutzen, wenn Ermüdungsrisse an einer beherrschten Oberfläche entstehen und ein wiederholbarer Serienprozess mit bauteilspezifischer Validierung verknüpft ist. Ausgewählte Federn, Zahnräder, Wellen, Kurbelwellen, Pleuel und Getriebebauteile sind etablierte Anwendungen; eine pauschale Aussage zur Lebensdauersteigerung ist jedoch nicht zulässig. Werkstoffzustand, Geometrie, Zugang, Oberflächenabnahme, Automatisierung, Produktionsvolumen und kundenseitiger Freigabeweg bestimmen den Nutzen.
Wo kann Verfestigungsstrahlen im Automobilbau Nutzen bringen?
| Anwendung | Möglicher technischer Grund | Schwerpunkt der Qualifizierung |
|---|---|---|
| Schrauben-, Blatt- oder Drehstabfeder | An der Oberfläche initiierte zyklische Beanspruchung bei Biegung oder Torsion | Draht-/Blattzustand, Entkohlung, Wärmebehandlung, Zugang, Bedeckungsgrad, Relaxation und Dauerhaltbarkeit |
| Zahnrad oder Getriebebauteil | Zahnfuß oder andere lokale ermüdungskritische Oberfläche | Zugänglichkeit des Zahnfußes, Auftreffwinkel, Strahlmittelgröße, Maskierung, Oberfläche, Verzug und repräsentativer Ermüdungsnachweis |
| Welle oder Kurbelwellenmerkmal | Radius, Zapfenübergang, Ölbohrung oder andere Spannungskonzentration | Merkmalsplan, Zugang, Maße, Vorbearbeitung, Härte und ortsbezogene Abnahme |
| Pleuel oder Schmiedebauteil | Ausgewählter Übergang, Bohrung oder Radius mit oberflächenempfindlichem Ermüdungsmechanismus | Schmiede-/Bearbeitungszustand, Zunder/Fehler, Geometrie, Strahlmittelrückstände und Bauteilvalidierung |
| Serienbauteil allgemein | Ein wiederholbarer Randschichtprozess kann einen bereits begründeten Konstruktionsweg unterstützen | Grenze der Teilefamilie, Produktionsrate, Produktionslenkungsplan, Messfähigkeit und Änderungsfreigabe |
Tabelle 1. Die Anwendungsgruppen teilen ein Prozessprinzip, aber keine automatisch übertragbare Rezeptur.
Voraussetzung ist ein identifizierter oberflächenempfindlicher Ermüdungsmechanismus und ein annehmbarer Eingangszustand. Verfestigungsstrahlen repariert weder Risse, Schmiedefalten, Schleifbrand, Entkohlung, Korrosionsschäden noch Maßabweichungen. Solche Befunde erfordern vorher Erkennung und autorisierte Entscheidung.
Warum muss die Grenze der Teilefamilie eindeutig sein?
Eine Teilefamilie wird durch die reaktionsbestimmenden Größen begründet: Legierung, Wärmebehandlung, Härte, Fertigungshistorie, Oberfläche, Geometrie, Spannungskonzentration, Zugang, Last und Abnahmeverfahren. Eine an einem Federdurchmesser, Zahnfuß oder Radius belegte Rezeptur gilt nicht allein deshalb für ein neues Bauteil, weil Fahrzeugplattform oder Anlage identisch sind.
Die Qualifizierung muss das schwierigste vorgeschriebene Merkmal und die vorgesehene Produktionsrate abbilden. Eine kurze Taktzeit ist eine zu validierende Randbedingung, kein Nachweis für Bedeckungsgrad oder Bauteilergebnis.
Was muss ein Serienprozess beherrschen?
| Kontrollebene | Beherrschte Größen | Nachweis und Reaktion |
|---|---|---|
| Strahlmittel | Spezifikation, Größen-/Formzustand, Härte, Kontamination, Betriebsgemisch und Ergänzung | Probenahme/Klassierung, Abscheidergrenzen, Trennung und Produktsperrung bei Grenzwertverletzung |
| Energie und Durchsatz | Je nach Anlage Luftdruck/-menge und Strahlmittelmassenstrom oder Schleuderraddrehzahl und Zuführung | Qualifizierte Einstellungen und überwachte Grenzen; Almen-Verifizierung bleibt eigenständig |
| Geometrie und Bewegung | Düsen-/Radposition, Winkel, Abstand, Vorrichtung, Ausrichtung, Geschwindigkeit, Indexierung und Zyklus | Gesperrtes Programm/Werkzeug, Fehlervermeidung und Prüfung des am schwersten zugänglichen Merkmals |
| Ergebnisverifizierung | Almen-Intensität, Bedeckungsgrad, Oberfläche/Maße und geforderte Bauteilprüfungen | Festgelegte Methode, Ort, Häufigkeit, Annahme und Reaktionsplan |
| Produktionssystem | Wartung, Alarme, Messsystem, Rückverfolgbarkeit und Zugriff auf Software/Rezeptur | Freigegebener Produktionslenkungsplan, Reaktion auf Drift und kontrollierte Wiederherstellung des letzten nachweislich konformen Zustands |
Tabelle 2. Wiederholbarkeit entsteht aus dem gekoppelten Prozesssystem und seinem Reaktionsplan.
Druckluft- und Schleuderradanlagen können beide für den Automobilbau geeignet sein, sind jedoch nicht automatisch austauschbar. Strahlgeometrie, Zugang sowie Energie- und Strahlmitteldurchsatzregelung unterscheiden sich. Die Auswahl folgt Bauteil, Bearbeitungszonen, Durchsatz und qualifizierten Nachweisen.

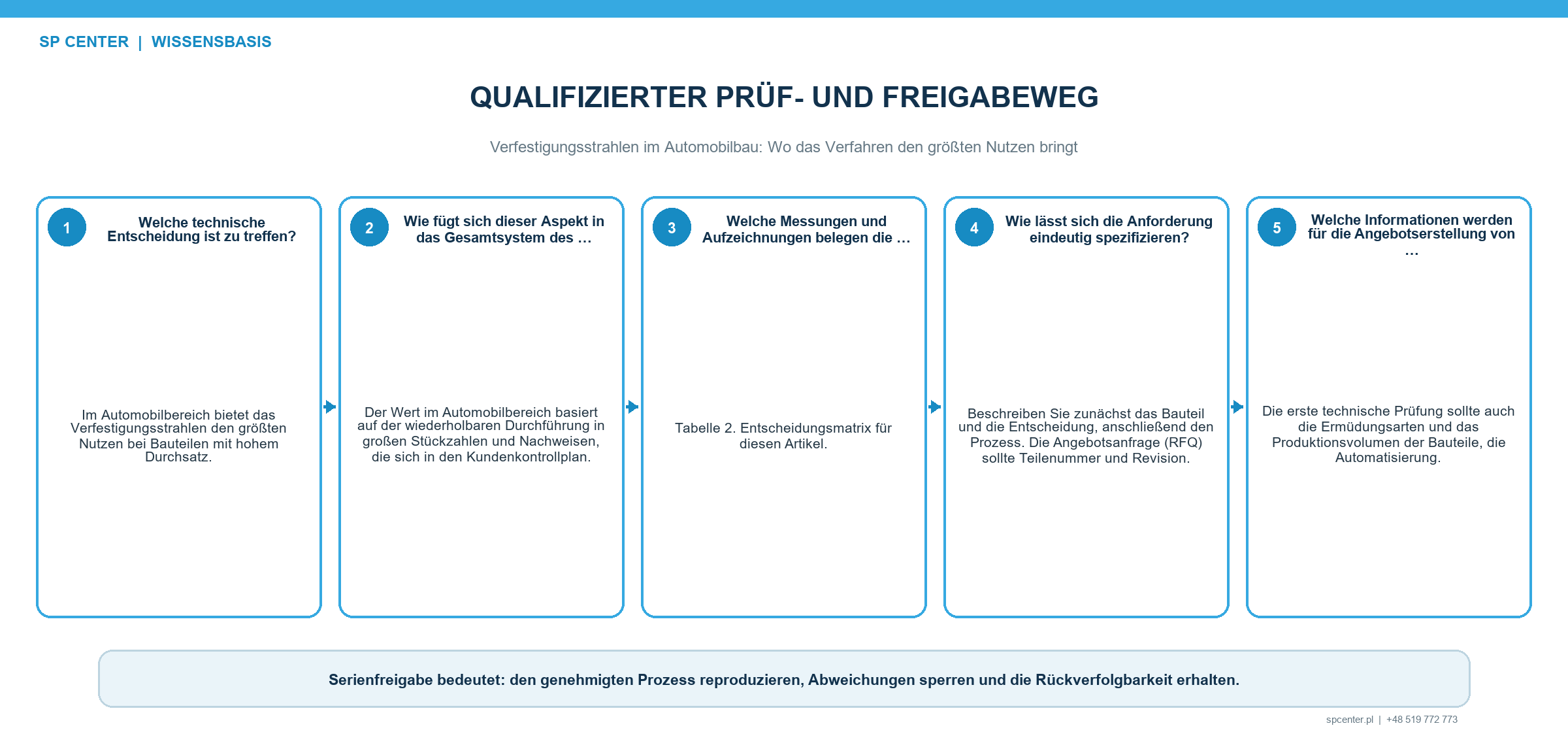

Wie werden Qualifizierung und PPAP-Nachweise getrennt?
| Nachweisebene | Beantwortete Frage | Grenze |
|---|---|---|
| Almen-Intensität und Sättigungs-/Verifizierungsnachweis | Erzeugt der festgelegte Strahl die geforderte standardisierte Reaktion? | Belegt weder Bauteilbedeckung noch Eigenspannungsprofil oder Dauerhaltbarkeit |
| Bedeckungsgrad und Zonenprüfung | Erhielt die vorgeschriebene Bauteilfläche den geforderten Bedeckungsgrad nach freigegebener Methode? | Belegt weder richtige Intensität noch Ermüdungsnutzen |
| Oberflächen- und Maßabnahme | Liegen Rauheit, Schäden, Maskierung, Sauberkeit und Maße innerhalb der Anforderungen? | Belegt keine Lebensdauersteigerung |
| Teilefamilien-/repräsentative Validierung | Erfüllt der Ablauf den angegebenen Bauteilmechanismus und die Leistungskriterien? | Übertragung bleibt auf begründete Familie und Konfiguration beschränkt |
| Serien- und PPAP-/Kundennachweis | Wird der freigegebene Prozess bei Serienrate mit den geforderten Aufzeichnungen reproduziert? | Vorlageumfang und Freigabe folgen kundenspezifischen Anforderungen |
Tabelle 3. Keine einzelne Ersatzgröße belegt Prozessbeherrschung, Bauteilabnahme und Dauerhaltbarkeit.
AIAG beschreibt PPAP als Verfahren zur Freigabe von Produktionsteilen, mit dem nachgewiesen wird, dass Konstruktionsunterlagen und Spezifikationen bei Produktionsrate wiederholbar erfüllt werden. PPAP ist nicht automatisch für jedes Programm maßgebend: Es gelten Vorlageumfang, kundenspezifische Anforderungen, Produktionslenkungsplan, Messsystemnachweise und Meldepflichten, die Vertrag oder Kunde tatsächlich aufrufen.
Die Qualifizierung verwendet serienrepräsentative Anlage, Strahlmittel, Abscheider, Werkzeuge, Bewegung, Programm, Vorbereitung und Prüfung. Der Ausgangsstand wird erst freigegeben, wenn Intensität, Bedeckungsgrad, Oberfläche/Maße und gegebenenfalls Bauteildauerhaltbarkeit oder Eigenspannungsnachweise unabhängig bestanden sind.
Welche Änderungen und Fehler erfordern Produktsperrung?
| Änderung oder Fehler | Sofortmaßnahme | Technische Entscheidung |
|---|---|---|
| Strahlmittelzustand, Massenstrom, Abscheider oder Intensität außerhalb der Grenze | Anhalten, betroffenen Zeitraum bestimmen und Produkt sperren | Beherrschung wiederherstellen und Verifizierung, Entscheidung sowie Requalifizierungsumfang festlegen |
| Fehler bei Bedeckungsgrad oder Zugang | Nicht automatisch durch zusätzliche Beaufschlagung kompensieren | Strahl, Bewegung, Geometrie und Oberfläche als Ursachen trennen; kumulative Nacharbeit autorisieren |
| Neue Teilenummer oder geänderte Geometrie/Werkstoff/Wärmebehandlung | Automatische Übertragung der bisherigen Rezeptur sperren | Grenze der Teilefamilie prüfen und betroffene Qualifizierungs-/Freigabenachweise wiederholen |
| Änderung an Anlage, Rad/Düse, Vorrichtung, Programm oder Messung | Aktuellen Ausgangsstand schützen und betroffene Produktion rückverfolgen | Auswirkungen auf Intensität, Bedeckungsgrad, Bauteilabnahme, Messsystemanalyse (MSA) und Kundenmeldung bewerten |
| Riss, Falte, Schleifbrand, Korrosion oder anderer Eingangsfehler | Vor dem Strahlen aussondern | Autorisierten Fehler-/Reparaturweg nutzen; Verfestigungsstrahlen ist kein Reparaturverfahren |
Tabelle 4. Die Reaktion schützt das Produkt und die freigegebene Serienkonfiguration.
Prozessfähigkeit ist nur bei einem stabilen Prozess, einem fähigen Messsystem und einem definierten Merkmal aussagekräftig. Ein Fähigkeitskennwert für Druck, Raddrehzahl oder Taktzeit ersetzt weder Bedeckungsgrad noch Bauteilabnahme. Auch eine Produktion ohne Alarm belegt kein unüberwachtes Merkmal.
Was gehört in die Serienaufzeichnung?
Teilenummer/Revision und Los- oder Serienidentität werden mit freigegebener Anlage, Strahlmittel, Vorrichtung und Programm verknüpft. Aufzuzeichnen sind die maßgebenden Intensitäts- und Bedeckungsgradnachweise, geforderte Bauteilprüfungen, Bediener und Datum, abnahmerelevante Abweichungen, Wartungen oder Alarme sowie anwendbarer Kundenfreigabe- oder PPAP-Status. Aufbewahrung und Vorlageumfang folgen Vertrag und kundenspezifischen Regeln.
Welche Automobilbauteile werden häufig verfestigungsgestrahlt?
Ausgewählte Federn, Zahnräder, Wellen, Kurbelwellen, Pleuel und Getriebebauteile sind etablierte Anwendungsgruppen. Eignung hängt dennoch vom tatsächlichen Ermüdungsmechanismus, Werkstoffzustand, der Geometrie, Oberfläche und Kundenanforderung ab.
Kann eine Rezeptur für eine gesamte Fahrzeugplattform verwendet werden?
Nicht automatisch. Teilefamilie, Werkstoff, Härte, Geometrie, Zugang, Ermüdungsmechanismus und Abnahmeweg bestimmen die Übertragbarkeit. Gemeinsame Maschineneinstellungen belegen keine gemeinsame Qualifizierung.
Garantiert eine automatisierte Serienanlage den Bedeckungsgrad?
Nein. Automatisierung verbessert die Wiederholbarkeit nur bei qualifizierten Werkzeugen, Ausrichtung, Bewegung, Strahl und Überwachung. Der Bedeckungsgrad auf der vorgeschriebenen Bauteilfläche bleibt ein eigener Abnahmenachweis.
Ist PPAP beim Verfestigungsstrahlen immer erforderlich?
PPAP oder ein anderer kundenseitiger Freigabeweg gilt, wenn Kunde oder Vertrag ihn aufruft. Vorlageumfang, Nachweise und Meldepflichten sind den anwendbaren kundenspezifischen Anforderungen zu entnehmen.
Belegt die richtige Almen-Intensität eine längere Lebensdauer?
Nein. Die Almen-Intensität verifiziert die standardisierte Strahlreaktion. Bedeckungsgrad, Oberfläche, Maße, Eigenspannung und Bauteildauerhaltbarkeit benötigen eigene geforderte Nachweise.
Sind Druckluft- und Schleuderradstrahlen austauschbar?
Nein. Strahlgeometrie, Zugang sowie Energie- und Durchsatzregelung unterscheiden sich. Auswahl und Übertragung sind am tatsächlichen Bauteil, der Anlage und dem Serienweg zu qualifizieren.
Darf ein nichtkonformes Bauteil einfach erneut gestrahlt werden?
Nein. Zusätzliche Beaufschlagung kann Rauheit, Maße, Verzug und Werkstoffreaktion verändern. Das Produkt ist zu sperren; Nacharbeit muss unter Berücksichtigung der kumulativen Beaufschlagung freigegeben werden.
Welche Angaben gehören in eine Anfrage aus dem Automobilbereich?
Erforderlich sind gelenkte Zeichnung/Revision, Werkstoff und Wärmebehandlung, Teilefamilie und ermüdungskritische Merkmale, Bearbeitungs-/Ausschlusszonen, Spezifikationen, Intensität, Bedeckungsgrad, Oberflächen-/Maßgrenzen, Volumen, Produktionsrate, kundenseitiger Freigabeweg und Aufzeichnungen.
Die wichtigsten Punkte
- Beim Bauteilmechanismus und einem annehmbaren Eingangszustand beginnen.
- Grenze der Teilefamilie begründen; keine einheitliche Fahrzeugplattform-Rezeptur pauschal übertragen.
- Tatsächliche Anlage, Strahlmittel, Werkzeuge, Bewegung, Rate und schwierigstes Merkmal qualifizieren.
- Almen-Intensität, Bedeckungsgrad, Oberfläche/Maße und Bauteildauerhaltbarkeit getrennt nachweisen.
- PPAP und kundenspezifische Anforderungen nur dort anwenden, wo sie aufgerufen sind.
- Abweichungen und Änderungen sperren; nicht automatisch durch zusätzliche Beaufschlagung kompensieren.
- Serienaufzeichnungen mit freigegebener Konfiguration und tatsächlichem Los verknüpfen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen von Zahnrädern
- Verfestigungsstrahlen von Kurbelwellen
- Verfestigungsstrahlen von Federn
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
3. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
4. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
5. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
6. AIAG PPAP-4, Production Part Approval Process
7. SAE Technical Paper 850365, Controlled Shot Peening of Automotive Components
Hinweis zu Normen: Gelenkte Zeichnung, Vertrag und kundenspezifische Anforderungen bestimmen Revisionen, Vorlageweg und Abnahme. Das SAE-Automobilpaper ist Hintergrundliteratur und keine aktuelle universelle Prozessspezifikation.
