Identifikujte mechanismus únavy součásti, kvalifikujte skutečnou skupinu dílů a výrobní postup a udržujte doklady v době automobilového cyklu.
Automobilové kuličkování přináší největší hodnotu tam, kde únava začíná na kontrolovaném povrchu a opakovatelný výrobní proces lze propojit s validací specifickou pro daný díl. Vybrané pružiny, ozubená kola, hřídele, klikové hřídele, ojnice a díly převodovky jsou zavedenými aplikacemi, ale obchodní případ není univerzálním multiplikátorem trvanlivosti. Záleží na stavu materiálu, geometrii, přístupu, přijetí povrchu, automatizaci, objemu výroby a postupu schvalování zákazníkem.

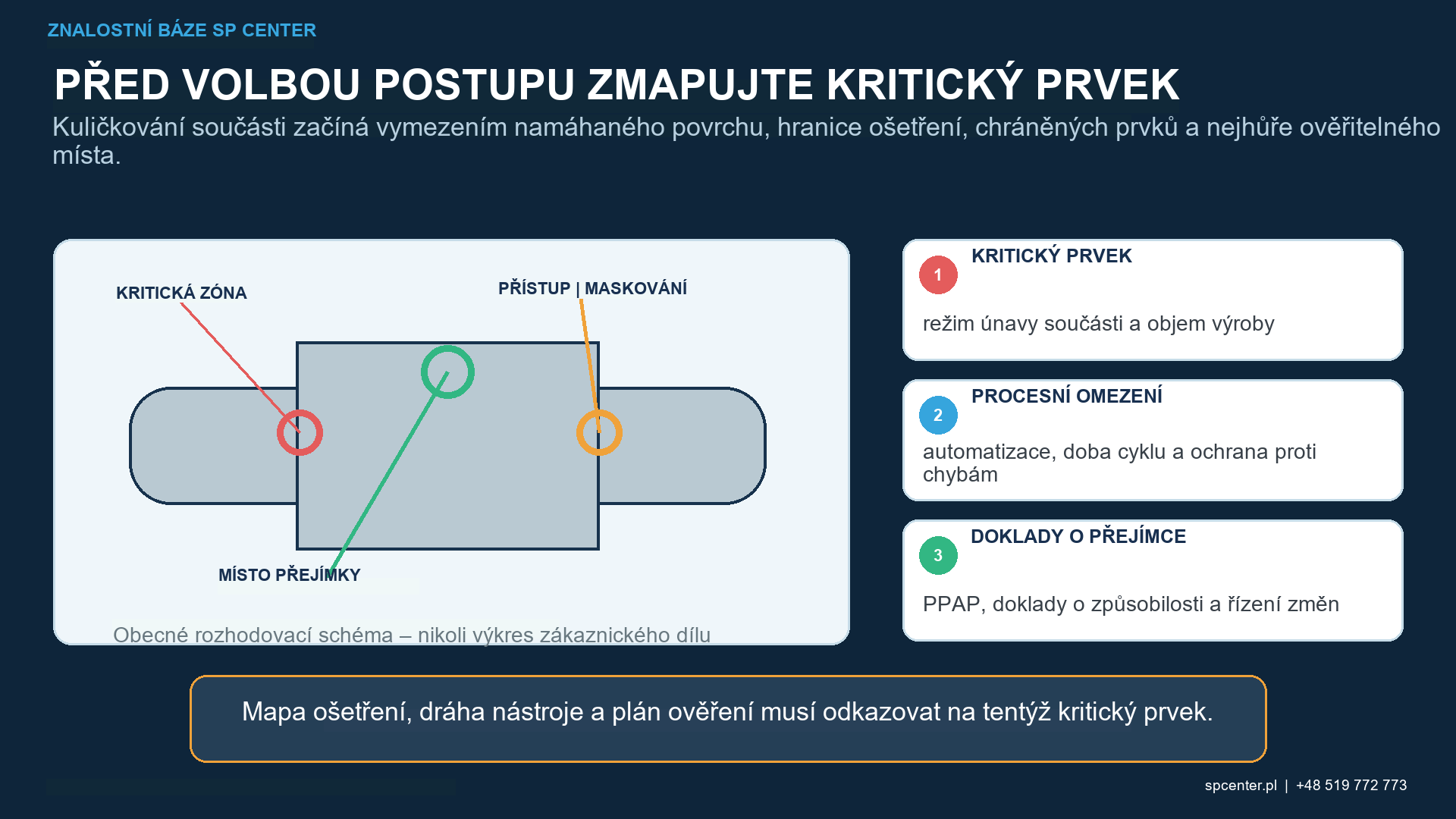

Kde může automobilové kuličkování přinést hodnotu?
| Použití | Proč lze zvážit kuličkování | Zaměření kvalifikace |
|---|---|---|
| Vinutá, listová nebo torzní pružina | Cyklické zatížení iniciované povrchem, včetně ohybu nebo krutu specifického pro daný prvek | Stav drátu/listu, oduhličení, stav kalení, přístup, pokrytí, relaxace a trvanlivost |
| Ozubený převod nebo součást převodovky | Kořen zubu nebo jiný lokální povrch citlivý na únavu | Přístup ke kořeni zubu, úhel nárazu, velikost média, maskování, povrchová úprava, deformace a reprezentativní doklady o únavě |
| Prvek hřídele nebo klikového hřídele | Zaoblení, přechod čepu, olejový otvor nebo jiná koncentrace napětí | Mapa prvků, přístup, rozměry, předchozí obrábění, tvrdost a specifické umístění přijetí |
| Ojnice nebo kovaná součást | Vybraný přechod, otvor nebo zaoblení s povrchově citlivým únavovým režimem | Stav po kování a obrábění, zbytkové okuje nebo vady, geometrie, zadržování média a validace součásti |
| Obecný velkoobjemový díl | Opakovatelná povrchová úprava může podpořit již odůvodněnou konstrukční cestu | Hranice rodiny dílů, rychlost výroby, plán kontroly, schopnost měření a schválení změn |
Tabulka 1. Aplikační rodiny sdílejí procesní princip, nikoli automaticky přenositelný recept.
Kuličkování lze zvažovat teprve poté, co konstrukční tým určí únavový mechanismus citlivý na stav povrchu a vstupní součást je přijatelná. Proces neopraví trhlinu, přeloženinu ve výkovku, spáleninu po broušení, oduhličenou vrstvu, korozní poškození ani rozměrovou neshodu. Tyto stavy se musí před kuličkováním zjistit a musí se o nich oprávněně rozhodnout.
Proč musí být hranice mezi jednotlivými skupinami explicitní?
Rodina by měla být odůvodněna proměnnými, které ovlivňují odezvu: slitina a tepelné zpracování, tvrdost, historie výroby, stav povrchu, geometrie, koncentrace napětí, přístup, zatížení a metoda přijetí. Recept ověřený na jednom průměru pružiny, kořeni zubu nebo zaoblení se nepřenáší pouze proto, že nový díl používá stejnou platformu vozidla nebo stroj.
Kvalifikace by měla představovat nejobtížnější předepsaný prvek a zamýšlenou rychlost výroby. Krátká doba cyklu je omezením pro validaci, nikoli dokladem, že bylo dosaženo pokrytí nebo výsledku součásti.
Co musí být pro velkoobjemovou procesní kontrolu?
| Řídicí vrstva | Řízené proměnné | Požadované doklady/reakce |
|---|---|---|
| Úderová média | Specifikace, stav velikosti/tvaru, tvrdost, kontaminace, provozní směs a doplňování | Plán odběru vzorků/klasifikace, limity separátoru, segregace a omezení mimo limity |
| Energie a průtok | Tlak/průtok vzduchu a hmotnostní průtok média nebo rychlost kola a posuv, dle potřeby | Kvalifikovaná nastavení plus monitorované limity; Almenovo ověření zůstává nezávislé |
| Geometrie a pohyb | Poloha trysky/kola, úhel, odstup, upínací přípravek, orientace, rychlost, indexování a cyklus | Uzamčený program/nástroje, ochrana proti chybám a kontrola prvku s nejhorším přístupem |
| Ověření výstupu | Almenova intenzita, pokrytí, povrch/rozměry a odkazované kontroly komponent | Definovaná metoda, umístění, frekvence, akceptace a reakční plán |
| Výrobní systém | Údržba, alarmy, měřicí systém, sledovatelnost a přístup k softwaru/recepturám | Schválený plán řízení, reakce na posun a řízená obnova posledního známého dobrého stavu |
Tabulka 2. Opakovatelnost vychází z propojeného procesního systému a jeho reakčního plánu.
Zařízení pro kuličkování vzduchem a kola mohou podporovat automobilovou výrobu, ale nejsou automaticky zaměnitelná. Liší se geometrií proudu, přístupem a způsobem řízení toku energie a média. Výběr zařízení se řídí podle součásti, požadovaných zón, propustnosti a kvalifikovaných dokladů.

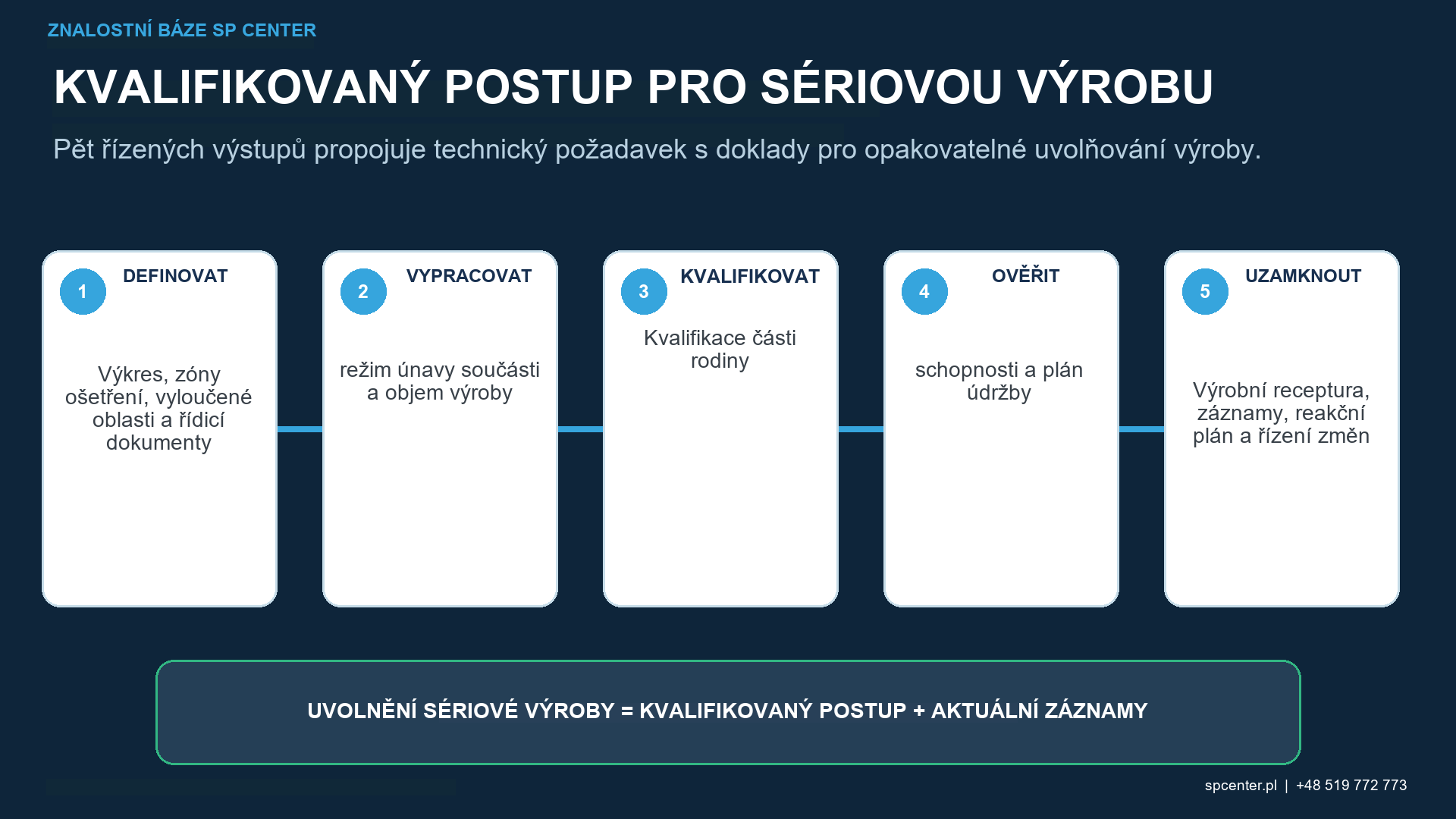

Jak by měla být kvalifikace automobilového průmyslu a doklady PPAP odděleny?
| Úroveň dokladů | Zodpovězená otázka | Hranice |
|---|---|---|
| Almenova intenzita a nasycení nebo ověření | Vytváří definovaný proud požadovanou standardizovanou odezvu? | Neprokazuje pokrytí komponenty, profil zbytkového napětí ani trvanlivost |
| Doklad o pokrytí a zóně ošetření | Dosáhl předepsaný povrch požadovaného pokrytí nárazem schválenou metodou? | Neprokazuje správnou intenzitu nebo přínos pro únavu |
| Přijetí povrchu a rozměrů | Jsou drsnost, poškození, maskování, čistota a rozměry v rámci stanovených limitů? | Neprokazuje zlepšení životnosti |
| Validace rodiny dílů/reprezentativního materiálu | Splňuje postup stanovená kritéria mechanismu a výkonu komponenty? | Přenos je omezen na odůvodněnou rodinu a konfiguraci |
| Výroba a PPAP/zákaznické doklady | Je schválený proces reprodukován ve výrobním tempu s požadovanými záznamy? | Obsah podání a schválení závisí na specifických požadavcích zákazníka |
Tabulka 3. Žádný samostatný zástupce neprokazuje řízení procesu, přijetí a trvanlivost komponenty.
AIAG popisuje PPAP jako proces schvalování výrobních dílů používaný k prokázání, že požadavky na konstrukční záznamy a specifikace lze konzistentně splňovat ve výrobním tempu. PPAP není automaticky řídící cestou pro každého zákazníka nebo program: použijte úroveň, specifické požadavky zákazníka, kontrolní plán, doklady o měřicím systému a pravidla oznamování, která smlouva skutečně uplatňuje.
Kvalifikace by měla používat reprezentativní stroj, médium, separátor, nástroje, pohyb, program, přípravu a kontrolu pro danou výrobu. Schválenou konfiguraci uzamkněte až poté, co nezávisle proběhne ověření intenzity, pokrytí, povrchu/rozměrů a jakékoli požadované trvanlivosti komponent nebo dokladů o zbytkovém napětí.

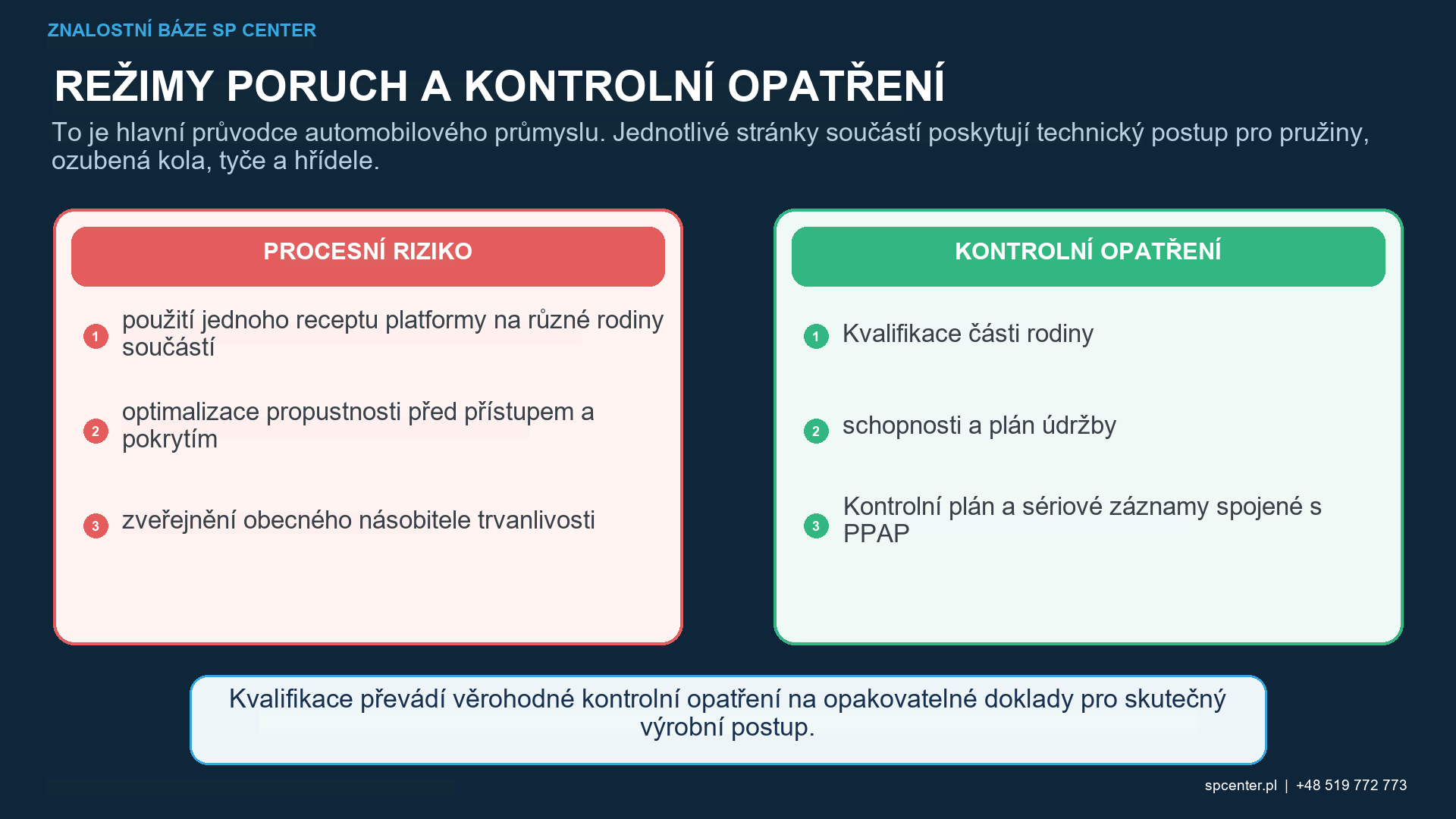

Které změny a poruchy vyžadují omezení?
| Změna nebo porucha | Okamžitý zásah | Technické rozhodnutí |
|---|---|---|
| Stav pracovního média, průtok, separátor nebo intenzita mimo limit | Zastavte, identifikujte postižený interval a zadržte produkt | Obnovte kontrolu a určete rozsah ověření, rozhodnutí o dalším nakládání a rekvalifikace |
| Selhání pokrytí nebo přístupu | Nekompenzujte automaticky s dodatečnou expozicí | Oddělte příčiny proudu, pohybu, geometrie a povrchu; autorizovat jakékoli kumulativní přepracování |
| Nové číslo dílu nebo změněná geometrie/materiál/tepelné zpracování | Pozastavit automatický přenos ze staré receptury | Zkontrolovat hranice rodiny dílů a zopakovat dotčené doklady o kvalifikaci/schválení |
| Změna stroje, kola/trysky, upínacího přípravku, programu nebo měření | Chraňte aktuální základní linii a sledujte dotčenou výrobu | Vyhodnoťte vliv na intenzitu, pokrytí, přijetí součásti, MSA a informování zákazníka |
| Prasklina, přehyb, otřep, spálení, koroze nebo jiná příchozí vada | Oddělte před kuličkováním | Použijte schválený postup rozhodování o vadě a opravě; kuličkování není metoda opravy. |
Tabulka 4. Reakce chrání jak produkt, tak schválenou základní linii výroby.
Způsobilost procesu má smysl pouze pro stabilní a schopný měřicí systém a definovanou charakteristiku. Výsledek způsobilosti pro tlak, rychlost kola nebo dobu cyklu nemůže nahradit pokrytí nebo přijetí součásti. Výroba bez alarmů se rovněž neprokazuje jako nemonitorovaná funkce.
Co patří do záznamu o výrobě?
Propojte číslo dílu/revizi a šarži nebo sériovou identitu se schváleným strojem, médiem, přípravkem a programem. Zaznamenejte odkazované doklady o intenzitě a pokrytí, požadované kontroly součástí, operátory/data, odchylky, údržbu nebo alarmy, které ovlivňují přijetí, a příslušný stav uvolnění zákazníkem nebo PPAP. Obsah uchovávání a předkládání se řídí smlouvou a pravidly specifickými pro zákazníka.
Které automobilové komponenty se běžně zvažují pro kuličkování?
Vybrané pružiny, ozubená kola, hřídele, klikové hřídele, ojnice a převodové díly jsou zavedenými aplikačními skupinami. Vhodnost stále závisí na skutečném mechanismu únavy, stavu materiálu, geometrii, povrchu a požadavcích zákazníka.
Může jeden recept na kuličkování pokrýt celou platformu vozidla?
Ne automaticky. Přenositelnost definuje skupina dílů, materiál, tvrdost, geometrie, přístup, mechanismus únavy a postup přijetí. Sdílená nastavení zařízení nejsou důkazem sdílené kvalifikace.
Zaručuje velkoobjemová automatizace pokrytí?
Ne. Automatizace zlepšuje opakovatelnost pouze tehdy, když jsou kvalifikovány nástroje, orientace, pohyb, tok médií a monitorování. Pokrytí specifikovaného povrchu komponenty zůstává samostatnou otázkou přijetí.
Je PPAP vždy vyžadován pro automobilové kuličkování?
PPAP nebo jiná cesta schválení zákazníkem se uplatňuje, pokud je uplatněna zákazníkem nebo smlouvou. Úroveň předložení, doklady a povinnosti týkající se oznámení změn musí být převzaty z příslušných požadavků zákazníka.
Prokazuje správná Almenova intenzita delší životnost součásti?
Ne. Almenova intenzita ověřuje standardizovanou odezvu proudu. Pokrytí, stav povrchu, rozměry, zbytkové napětí a trvanlivost součásti vyžadují vlastní uplatněné doklady.
Jsou kuličkování vzduchem a kotoučové opracování zaměnitelné?
Ne. Každá z nich nabízí jinou geometrii proudu, přístup, energii a řízení průtoku. Výběr a přenos vyžadují kvalifikaci na skutečné součásti, zařízení a výrobní postupu.
Může neshodný díl jednoduše obdržet další cyklus?
Ne. Dodatečná expozice může změnit drsnost, rozměry, deformaci a odezvu materiálu. Výrobek musí být zadržen a přepracování smí být povoleno až po zohlednění kumulativní expozice.
Co by měla automobilová poptávka po náboru obsahovat?
Poskytněte řízený výkres/revizi, materiálové a tepelné zpracování, rodinu dílů a kritické vlastnosti pro únavu materiálu, zóny zpracování/vyloučení, specifikace, intenzitu a pokrytí, povrchové/rozměrové limity, objem, rychlost výroby, postup schválení zákazníkem a požadované záznamy.
Klíčové poznatky
- Začněte s mechanismem únavy součásti a přijatelným vstupním stavem.
- Definujte a zdůvodněte hranici rodiny dílů; nekopírujte jeden recept platformy bez rozdílu.
- Kvalifikujte skutečné vybavení, média, nástroje, pohyb, rychlost a charakteristiku nejhoršího přístupu.
- Uchovávejte Almenovu intenzitu, pokrytí, povrch/rozměry a trvanlivost komponent jako samostatné doklady.
- Používejte PPAP a specifické požadavky zákazníka pouze tam, kde jsou uplatněny, se schváleným kontrolním plánem a postupem změn.
- Zahrňte odchylky a změny; nekompenzujte automaticky dodatečnou expozicí.
- Uchovávejte výrobní záznamy sledovatelné ke schválené konfiguraci a skutečné dávce.
Související průvodci SP Center
Technické zdroje
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
3. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
4. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
5. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
6. AIAG PPAP-4, Proces schvalování výrobních dílů
7. Technický dokument SAE 850365, Řízené kuličkování automobilových komponent
Poznámka k normě: Řízený výkres, smlouva a specifické požadavky zákazníka určují příslušné revize, postup předložení a přijetí. Automobilový dokument SAE je podkladovou literaturou, nikoli aktuální univerzální specifikací procesu.
