Řízení povrchu pružiny kritického z hlediska únavy, stavu materiálu, přístupu, výrobního postupu a dokladů o únavě, relaxaci a praskání
Pružinové kuličkování je kontrolovaná povrchová úprava používaná ke zpoždění vzniku únavových trhlin iniciovaných na povrchu a u kvalifikovaných pružinových systémů k podpoře odolnosti proti praskání v důsledku koroze v důsledku napětí. Nevytváří univerzální multiplikátor únavy a životnosti a nemůže opravit existující trhlinu. Výsledek závisí na typu pružiny, materiálu a tepelném zpracování, vstupním povrchu, aplikovaném stavu napětí, médiu, intenzitě, pokrytí, pohybu a kompletní výrobní sekvenci.

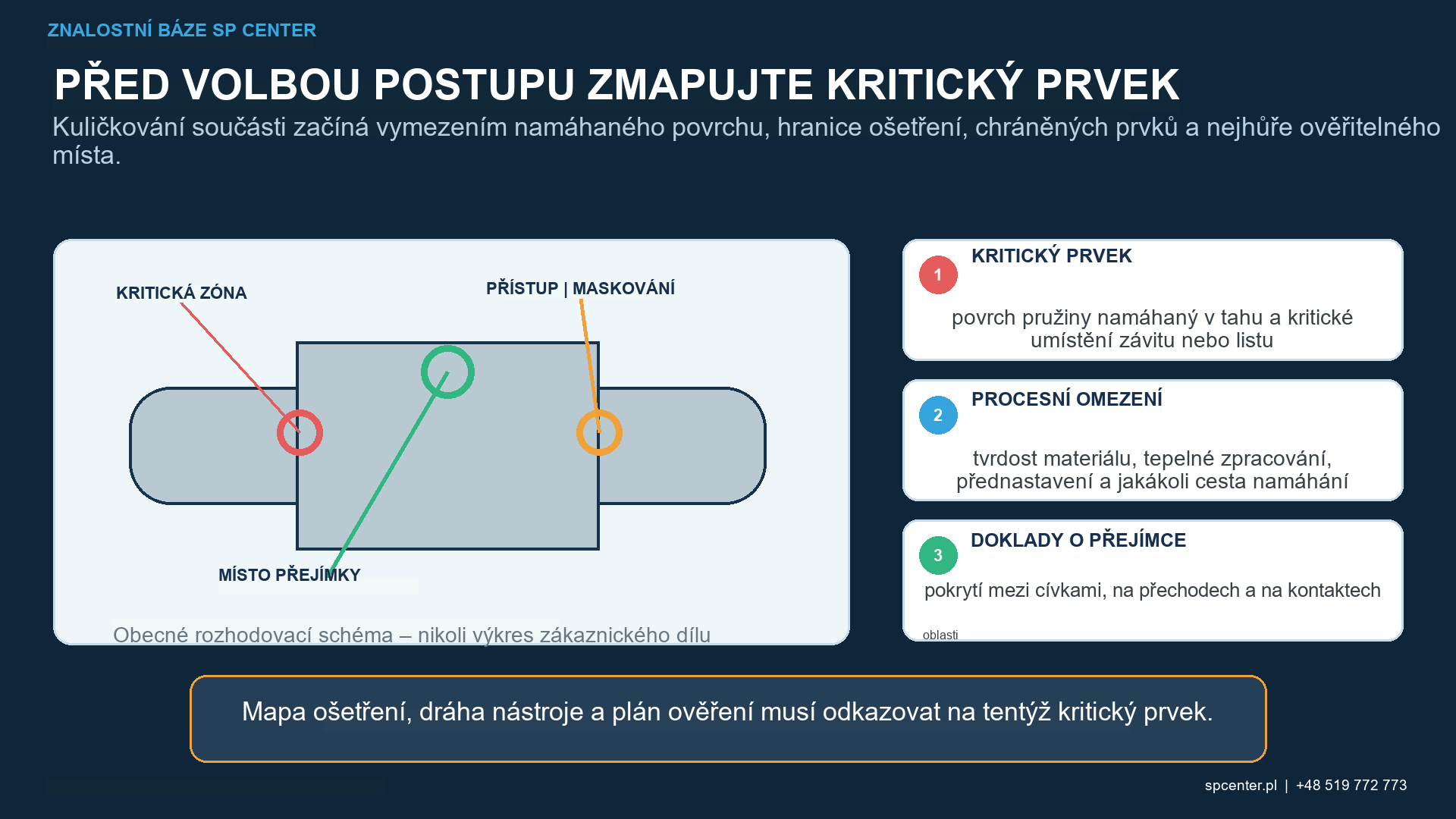

Kde musí pružinové kuličkování působit?
Požadovanou zónou je povrch, z něhož vychází schválené posouzení únavy, nikoli jen oblast nejsnáze dosažitelná proudem. U šroubovité pružiny mohou zakřivení, rozteč závitů, geometrie konců a kontakt měnit místní napětí a stínění. U listové pružiny mohou oka, hrany, přechody, střední oblasti a kontakt mezi listy vytvářet různá místa iniciace trhlin. Tažné a zkrutné pružiny navíc obsahují háky, ramena a ohyby.
Použijte výkres, analýzu napětí, historii provozu a schválený konstrukční základ k definování ošetřených a vyloučených zón. Pokud se povrch po montáži stane nepřístupným, musí schválený postup stanovit, zda byl dříve ošetřen, chráněn nebo vyloučen.
| Vlastnosti pružiny | Technický problém | Kontrola a doklady |
|---|---|---|
| Šroubovitá tlaková nebo ventilová pružina | Zakřivení, rozteč vinutí, koncové vinutí a lokální kontakt mohou změnit napětí a přístup | Identifikujte povrch drátu kritický z hlediska únavy ze schváleného konstrukčního základu; kvalifikovat přístup k pistoli nebo trysce, rotaci, axiální pohyb a pokrytí v nejhorším místě |
| Tažná nebo torzní pružina | Háky, ohyby, ramena a přechody mohou být určující místo běžného tělesa cívky | Explicitně mapujte namáhané prvky a vyloučení; neodvozujte ošetření z pokrytí na jednoduchém rovném nebo spirálovém řezu |
| Listová nebo parabolická pružina | Hrany, oka, přechody tloušťky, středová oblast a kontakt mezi listy mohou zavádět různé původy trhlin | Před montáží, kde se rozhraní stanou nepřístupnými, ovládejte každou požadovanou plochu a hranu, sekvenci ošetření, maskování a přístup |
| Nitridovaná, oduhličená nebo povrchově poškozená pružina | Vstupní vrstva může dominovat drsnosti, praskání nebo odezvě zbytkového napětí | Nejprve akceptujte materiál, tepelné zpracování a vstupní povrch; kvalifikovat médium, intenzitu a limity integrity povrchu pro danou podmínku |
| Dříve přednastavená, potažená nebo opravená pružina | Sekvence může změnit geometrii, přístup, stav povrchu a stabilitu zbytkového napětí | Používejte pouze schválenou výrobní postup a před zpracováním vyhodnoťte jakoukoli odchylku |
Tabulka 1. Geometrie pružiny, stav materiálu a přístup určují, co musí být kvalifikováno.
Jak může kuličkování ovlivnit únavu a praskání?
Řízené nárazy plasticky deformují povrchovou vrstvu a mohou zavést tlakové zbytkové napětí. Tento stav může snížit efektivní tahovou hnací sílu pro vznik trhliny na ošetřeném povrchu. Výsledkem je také tváření za studena a změny topografie; nadměrná drsnost, záhyby, ostré vtisky nebo mikrotrhliny mohou zvrátit zamýšlený přínos.
Kuličkování neodstraňuje vnitřní vměstky, oduhličení, korozní jamky, poškození broušením ani nepřijatelné tepelné zpracování. Tyto podmínky vyžadují vlastní schválení a korekční postup před kuličkováním.
Jaký je rozdíl mezi zlepšením únavy a relaxací?
Nesmí se slučovat tři efekty. Únavová životnost se týká cyklického vzniku a šíření trhlin. Uvolnění pružiny nebo ztráta zatížení je makroskopická změna síly nebo geometrie v důsledku času, napětí a teploty. Uvolnění zbytkového napětí je změna v poli napětí vyvolaném kuličkováním během pozdějšího tepelného nebo cyklického vystavení.
Proces může zlepšit odolnost proti únavě materiálu bez snížení ztráty pružinového zatížení za všech provozních podmínek. Pozdější ohřev, vytvrzování povlaku nebo vysoké cyklické namáhání mohou také snížit prospěšné zbytkové tlakové napětí. Každé tvrzení proto vyžaduje vlastní testovací a akceptační kritérium.

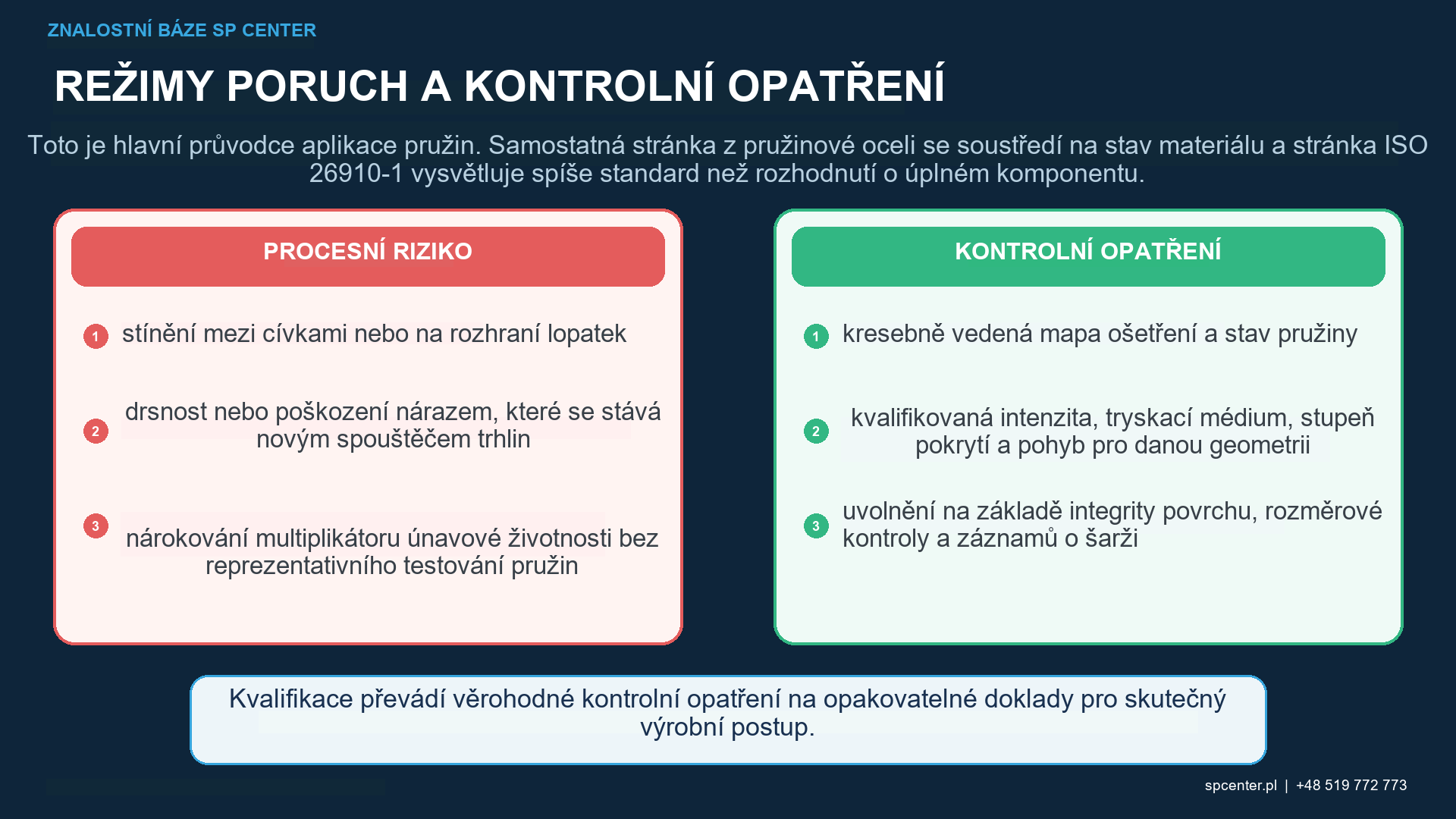

Jak se oddělují konvenční kuličkování, kuličkování pod napětím a předběžné nastavování?
| Operace | Účel | Proč není zaměnitelný |
|---|---|---|
| Konvenční pružinové kuličkování | Vytvoření řízeného stavu blízko povrchu na nezatížené nebo postupem definované pružině | Vyžaduje vlastní intenzitu, médium, pokrytí, pohyb, povrch a přijetí dílu |
| Kuličkování pod napětím | Kuličkování probíhá, zatímco je pružina záměrně zatížena, aby se změnil výsledek zbytkového napětí po odlehčení | Aplikované zatížení, tuhost upínacího prvku, směr, bezpečnost, sekvence a uvolnění jsou součástí kvalifikovaného procesu |
| Přednastavení nebo stírání | Mechanická stabilizace geometrie pružiny nebo zatížení řízeným přetížením | Nejedná se o kuličkování a neprokazuje pokrytí, intenzitu ani integritu povrchu kuličkováním |
| Dvojité nebo vícenásobné kuličkování | Aplikace dvou nebo více fází řízeného kuličkování pro Kvalifikovaný povrch a odezva na zbytkové napětí | Fáze, pořadí, média, expozice a přijetí jsou jednou schválenou cestou – nikoli povolením pro další průchod |
| Tryskání | Odstranění okují nebo kontaminace či příprava povrchu | Doklad čistoty nezakládá kvalifikovaný proces kuličkování |
Tabulka 2. Podobné výrobní cíle nečiní tyto operace ekvivalentními.
Těsnění pod napětím není běžné kuličkování prováděné na pružině, která je náhodou zajištěna. Aplikované zatížení a upevnění jsou řízené procesní proměnné. Stejně tak přednastavení před nebo po kuličkování může změnit geometrii a zbytkové napětí a musí dodržovat kvalifikovanou sekvenci.
Které procesní proměnné vyžadují kontrolu?
Kontrolujte schválený materiál média, velikost, tvrdost, tvar a provozní směs; intenzitu z platné saturační křivky; hmotnostní průtok média; tlak nebo nastavení kotouče; geometrii trysky nebo kotouče; úhel, vzdálenost, natočení pružiny, axiální posuv, překrytí a expozici. U kuličkování pod napětím kontrolujte také aplikované zatížení nebo průhyb, tuhost upínacího prvku, orientaci a sekvenci odlehčení.
Tvrdost média a podmínky nárazu musí být vhodné pro skutečnou tvrdost pružiny a stav povrchu. Program kvalifikovaný pro jeden průměr drátu, rozteč cívky, tloušťku listu nebo stav tepelného zpracování není automaticky přenositelný na jiný.
Jak se ověřuje intenzita a pokrytí na pružině?
Almenova intenzita je odvozena z platné saturační křivky a popisuje standardizovanou odezvu proudu média pro kuličkování. Neměří zbytkové napětí v pružině. Pokrytí je pozorovaný podíl specifikovaného povrchu pokrytého vtisky nárazu podle schválené metody; nejedná se o dobu expozice.
Při stanovení pokrytí je nutné prověřit nejhůře přístupné místo, například vnitřní povrch závitu vinuté pružiny, přechod háku, oko pružiny, hranu listu nebo hranici maskování. Pohyb robota, počet otáček ani jmenovitá doba prodlevy samy o sobě neprokazují místní dopad částic.
Jak je chráněna integrita povrchu?
Před kuličkováním ověřte identitu materiálu, tepelné zpracování, tvrdost v případě potřeby, stav oduhličení nebo nitridované vrstvy, vstupní poškození a čistotu. po kuličkování zkontrolujte odkazované zóny, zda neobsahují trhliny, záhyby, ostré vtisky, kontaminaci, drsnost, změny rozměrů a stav maskované hranice.
Pokud je přístup nedostatečný nebo povrch nepřijatelný, nekompenzujte to automaticky delší expozicí. Zadržte dotčený výrobek, určete poslední známý shodný stav a rozlište příčiny související s médiem, zařízením, přístupem a vstupním stavem povrchu. Opakované zpracování vyžaduje výslovné oprávnění a posouzení kumulativní expozice.
Jaké doklady podporují tvrzení o uvolnění a výkonu?
| Otázka k tvrzení nebo uvolnění | Vhodné doklady | Důležité omezení |
|---|---|---|
| Byl proud média pro kuličkování kontrolován? | Ověření platné saturační křivky a intenzity, schválené záznamy o médiích, zařízeních, přípravcích a programu | Almenova intenzita je standardizovaná odezva proudu, nikoli zbytkové napětí v pružině nebo únavová životnost |
| Byly dosaženy kritické plochy? | Schválená metoda pokrytí na nejhůře dostupné cívce, háku, oku, přechodu, hraně nebo ploše | Pokrytí v přístupné kontrolní oblasti neprokazuje zastíněný prvek |
| Je povrch přijatelný? | Definovaná kontrola trhlin, záhybů, ostrých vtisků, drsnosti, kontaminace a rozměrů | Další expozice může zhoršit poškozený povrch |
| Byl dosažen zamýšlený stav zbytkového napětí? | Kvalifikovaný plán měření s umístěním, směrem, hloubkovou metodou a nejistotou, pokud je to nutné | Jedna hodnota povrchu nepředstavuje kompletní profil a může se při pozdějším provozu nebo zpracování uvolnit |
| Zlepšily se únavové vlastnosti? | Reprezentativní zkouška pružiny nebo odůvodněného vzorku s analýzou poměru zatížení, prostředí a původu lomu | Žádný výsledek v literatuře neposkytuje univerzální multiplikátor životnosti |
| Zlepšila se odolnost proti relaxaci nebo praskání? | Zkouška, která měří specifikovanou ztrátu zatížení, relaxaci napětí nebo výsledek praskání pod vlivem prostředí | Relaxace zatížení pružiny a relaxace zbytkových napětí po kuličkování jsou různé jevy |
Tabulka 3. Ověření procesu, přijetí součásti a validace výkonu odpovídají na různé otázky.
Únavové zkoušky mají reprezentovat skutečnou skupinu pružin, kritické místo, poměr zatížení nebo cyklus zatížení–průhyb, prostředí a výrobní postup. Zaznamenejte vzorky bez porušení při dosažení meze, porušení a místa vzniku lomu. Publikované studie mohou podpořit kvalifikační plán, ale jejich číselné přínosy nelze automaticky přenést na jinou pružinu.
Jak výrobní postup ovlivňuje výsledek?
Tepelné zpracování, nitridace, broušení, přednastavení, kuličkování pod napětím, konvenční nebo vícenásobné kuličkování, čištění, povlakování a tepelné vytvrzování mohou vzájemně ovlivňovat. Odstranění materiálu po kuličkování pod napětím může odstranit ošetřenou vrstvu; ohřev může uvolnit zbytkové napětí; příprava povlaku může změnit povrch; manipulace nebo montáž mezi lamelami může poškodit ošetřené oblasti.
Zmrazte schválený postup a před výrobou zkontrolujte změny. Pokud je výkres, objednávka nebo přenesené požadavky zákazníka neúplný nebo rozporuplný, pozastavte jej a zajistěte si kontrolované objasnění, spíše než vymýšlet lokální náhradní požadavek.

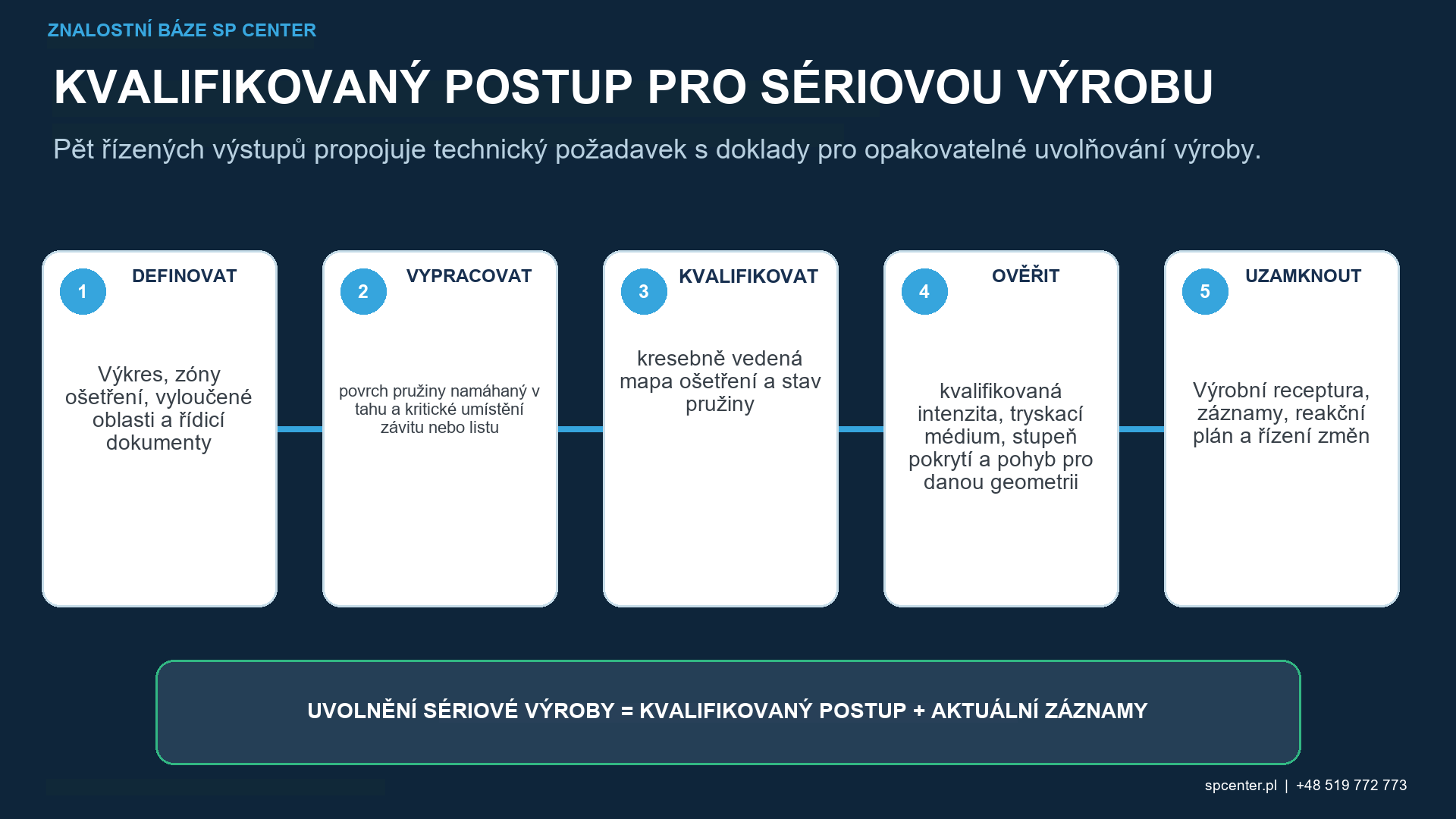

Co patří do plánu řízení výroby?
- Sledovatelnost dílů, šarží, materiálů, tepelného zpracování a vstupního povrchu.
- Schválená mapa ošetření, vyloučení a přechodů pro každý kritický prvek pružiny.
- Kvalifikované zařízení, média, upínací přípravky, program a jakékoli zatížení pro kuličkování pod napětím.
- Doklady o saturaci a intenzitě proudu a záznamy o stavu média.
- Kontroly pokrytí a integrity povrchu na místech specifických pro daný prvek.
- Rozměrové kontroly, kontroly zatížení a průhybu a výkonnosti požadované řídícím plánem.
- Plán reakce na alarmy, zmeškaný přístup, poškození, změnu a přepracování.
- Sledovatelné záznamy o uvolnění, odchylkách a schválení zákazníkem.
Často kladené otázky
Zabraňuje kuličkování každému únavovému selhání pružiny?
Ne. Mění se hlavně stav blízko povrchu. Vnitřní vady, přetížení, koroze, tření, oduhličení, nevhodné tepelné zpracování, nepřístupné prvky nebo nedostatečná konstrukce mohou stále vést k selhání.
Je kuličkování pod napětím totéž co přednastavení pružiny?
Ne. Kuličkování ošetřuje záměrně zatíženou pružinu kontrolovanými působením médií. Přednastavení nebo stírání mechanicky přetěžuje pružinu, aby se stabilizovala geometrie nebo zatížení. Pokud se použijí obojí, musí být schváleny jejich sekvence a kontroly.
Snižuje kuličkování relaxaci zatížení pružiny?
Ne automaticky. Ztráta zatížení závisí na materiálu, napětí, čase a teplotě, zatímco zbytková napětí při kuličkování se mohou také uvolňovat tepelně nebo cyklicky. Prohlášení o relaxaci vyžaduje definovanou zkoušku na úrovni pružiny.
Může kuličkování zlepšit odolnost proti praskání v důsledku koroze v důsledku napětí?
Může podpořit odolnost v kvalifikovaném materiálu, povrchu a prostředí snížením škodlivého tahového napětí v blízkosti povrchu, ale nenahrazuje výběr materiálu, ochranu proti korozi, čistotu ani akceptaci trhlin.
Prokazuje správná Almenova intenzita, že byly ošetřeny vnitřní povrchy závitů vinuté pružiny?
Ne. Intenzita ověřuje standardizovanou odezvu proudu. Přístup ke komponentám a jejich pokrytí na specifikovaných kritických místech vyžadují samostatné doklady.
Lze stávající trhlinu v pružině opravit kuličkováním?
Ne. Proces zastavte a nechte o trhlině rozhodnout podle příslušných konstrukčních, materiálových a zákaznických pravomocí. Kuličkování se nesmí použít k zakrytí nepřijatelné indikace trhliny.
Kdy je třeba změnit postup kuličkování pružiny?
Před použitím zkontrolujte změny materiálu nebo tvrdosti, tepelného zpracování, geometrie pružiny, vstupního povrchu, zařízení, média, upínacího přípravku, pohybu, zatížení kuličkováním, metody kontroly a následných tepelných nebo povrchových operací.
Co by měla obsahovat poptávka po kuličkování pružiny?
Poskytněte řízený výkres a revizi, typ pružiny, materiál a tepelné zpracování, výrobní podmínky, zóny zpracování a vyloučení, řídící specifikace, intenzitu a typ pásu, metodu pokrytí, povrchové a rozměrové limity, množství a požadované záznamy.
Klíčové poznatky
- Definujte kritický povrch pružiny z hlediska únavy před výběrem metody kuličkování.
- Oddělte konvenční kuličkování, kuličkování pod napětím, přednastavení, vícenásobné kuličkování a čištění.
- Nezaměňujte relaxaci pružinového zatížení s relaxací zbytkového napětí.
- Kvalifikujte intenzitu, přístup, pokrytí a integritu povrchu na skutečné geometrii.
- Použijte reprezentativní doklady pro tvrzení o únavě, relaxaci nebo praskání.
- Říďte celou výrobní sekvenci a jakékoli přepracování.
Související průvodci SP Center
- Kuličkování pružinové oceli
- ISO 26910-1:2023 pro pružinové kuličkování
- Jak kuličkování zlepšuje únavovou životnost
- Pokrytí kuličkování
Technické zdroje
1. ISO 26910-1:2023, Pružiny — Kuličkování — Část 1: Obecné postupy
2. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
7. Zimmerli a Wood, Vliv teploty na mez trvanlivosti a relaxaci pružinových materiálů, SAE 540263
8. Tange, Studie o optimalizaci procesu kuličkování, SAE 2005-32-0087
Poznámka k normě: Použijte kompletní revize odkazované výkresem, smlouvou a přenesenými požadavky zákazníka. Tato příručka poskytuje technický kontext a nenahrazuje řízené požadavky.
