Kontrollera den utmattningskritiska fjäderytan, materialtillstånd, åtkomst, tillverkningssekvens och underlag för utmattnings-, relaxations- och sprickbildningsanspråk.
Fjäderkulpening är en kontrollerad ytbehandling som används för att fördröja ytinitierade utmattningssprickbildning och, för kvalificerade fjädersystem, stödja motståndskraft mot spänningskorrosionssprickbildning. Den skapar inte en universell utmattningslivslängdsmultiplikator och den kan inte reparera en befintlig spricka. Resultatet beror på fjädertyp, material och värmebehandling, inkommande yta, applicerat spänningstillstånd, medium, intensitet, täckningsgrad, rörelse och fullständig tillverkningssekvens.
Var behöver fjäderkulpening agera?

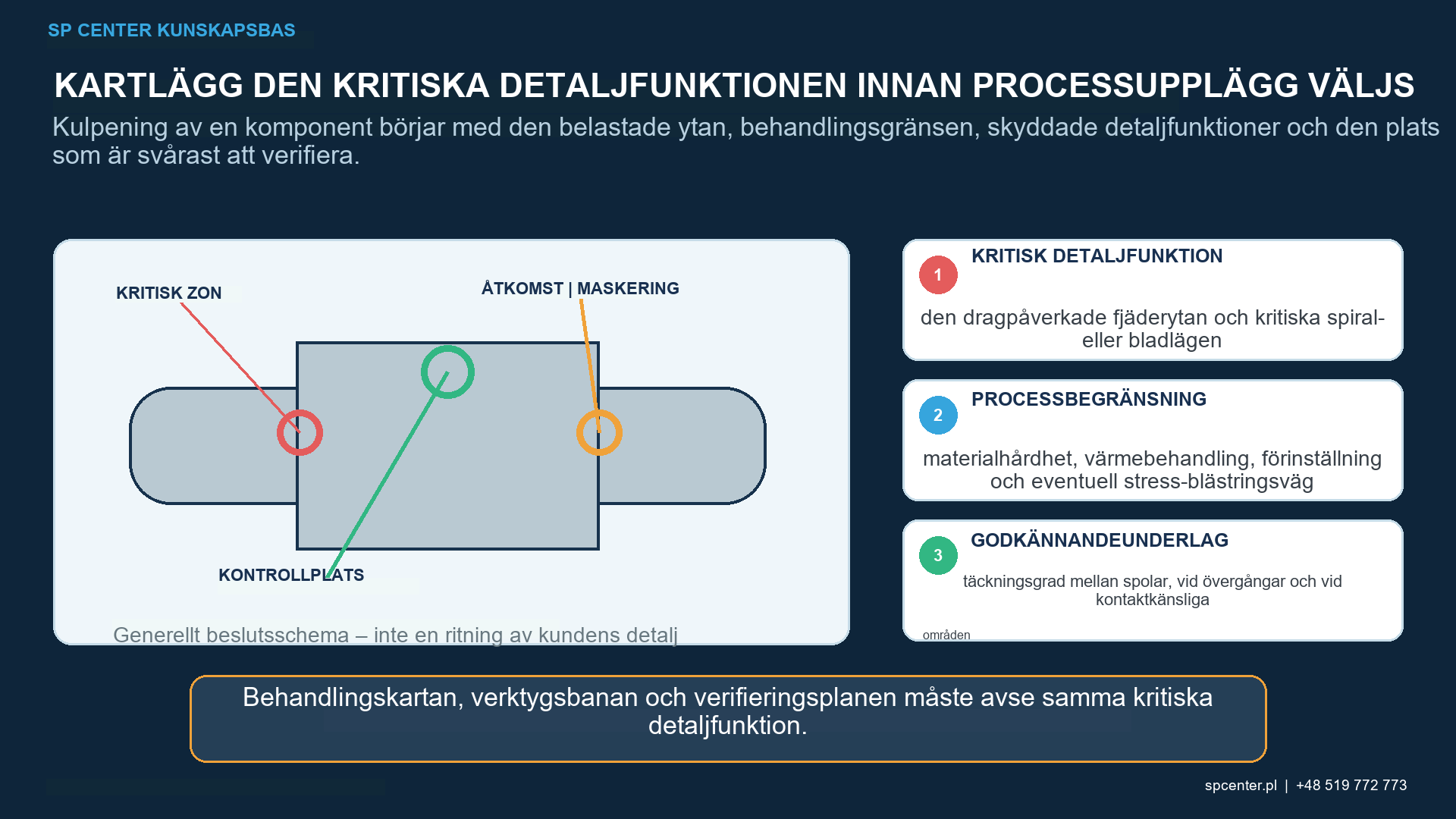

Den föreskrivna zonen är den yta som ligger till grund för den godkända utmattningsbedömningen, inte bara den yta som är lättast att nå med strålen. På en skruvfjäder kan krökning, avstånd mellan varven, ändgeometri och kontakt förändra den lokala spänningen och skärmningen. På en bladfjäder kan ögon, kanter, övergångar, mittområden och kontakt mellan bladen ge olika sprickinitieringsställen. Drag- och torsionsfjädrar har dessutom krokar, ben och böjar.
Använd ritningen, spänningsanalys, servicehistorik och godkänd konstruktionsgrund för att definiera behandlings- och exklusionszoner. Om en yta blir oåtkomlig efter montering måste det godkända processupplägget fastställa om den behandlas tidigare, skyddas eller exkluderas.
| Fjäderegenskaper | Tekniskt fokus | Kontroll och underlag |
|---|---|---|
| Spiralformad kompressions- eller ventilfjäder | Krökning, spiralavstånd, ändspiraler och lokal kontakt kan förändra spänning och åtkomst | Identifiera den utmattningskritiska trådytan från den godkända konstruktionsgrunden; kvalificera åtkomst, rotation, axiell rörelse och täckningsgrad för pistol eller munstycke på den värsta platsen |
| Drag- eller torsionsfjäder | Krokar, böjar, ben och övergångar kan styra istället för den vanliga spolkroppen | Kartlägg de belastade egenskaperna och undantagen explicit; härled inte behandling från täckningsgrad på en enkel rak eller spolformad sektion |
| Blad- eller parabolfjäder | Kanter, ögon, tjockleksövergångar, mittområde och kontakt mellan bladen kan introducera olika sprickursprung | Kontrollera varje erforderlig yta och kant, behandlingssekvens, maskering och åtkomst före montering där gränssnitt blir oåtkomliga |
| Nitrerad, avkolnad eller ytskadad fjäder | Det inkommande lagret kan dominera ytråhet, sprickbildning eller restspänningsrespons | Acceptera material, värmebehandling och inkommande yta först; kvalificera kulpeningsmedium, intensitet och ytintegritetsgränser för det tillståndet |
| Tidigare förinställd, belagd eller reparerad fjäder | Sekvens kan ändra geometri, åtkomst, yttillstånd och restspänningsstabilitet | Använd endast den godkända tillverkningsvägen och utvärdera eventuella avvikelser före bearbetning |
Tabell 1. Fjädergeometri, materialtillstånd och åtkomst avgör vad som måste kvalificeras.
Hur kan kulpening påverka utmattning och sprickbildning?
Kontrollerade stötar deformerar plastiskt det ytnära lagret och kan introducera tryckrestspänning. Det tillståndet kan minska den effektiva dragkraften för en spricka som initieras vid den behandlade ytan. Resultatet inkluderar även kallbearbetning och topografiska förändringar; överdriven ytråhet, veck, skarpa avtryck eller mikrosprickbildning kan motverka den avsedda nyttan.
Kulpening tar inte bort interna inneslutningar, avkolning, korrosionsgropar, slipskador eller oacceptabel värmebehandling. Dessa förhållanden kräver sin egen acceptans och korrigerande metod före kulpening.
Vad är skillnaden mellan utmattningsförbättring och relaxation?
Tre effekter får inte slås samman. Utmattningslivslängd avser cyklisk sprickinitiering och -utbredning. Fjäderrelaxation eller lastförlust är en makroskopisk förändring i kraft eller geometri under tid, spänning och temperatur. Restspänningsrelaxation är en förändring i det kulpeningsinducerade spänningsfältet under senare termisk eller cyklisk exponering.
En process kan förbättra utmattningsprestanda utan att minska fjäderbelastningsförlusten under alla driftsförhållanden. Senare uppvärmning, beläggningshärdning eller hög cyklisk spänning kan också minska gynnsam tryckrestspänning. Varje anspråk behöver därför sitt eget test- och acceptanskriterium.
Hur separeras konventionell kulpening, spänningspeening och förinställning?
| Drift | Syfte | Varför det inte är utbytbart |
|---|---|---|
| Konventionell fjäderkulpening | Skapa ett kontrollerat tillstånd nära ytan på den obelastade eller procedurdefinierade fjädern | Kräver sin egen intensitet, kulpeningsmedium, täckningsgrad, rörelse, yta och delacceptans |
| Spänningskulpening | Kulpening medan fjädern avsiktligt är belastad för att ändra restspänningsresultatet efter avlastning | Applicerad belastning, fixturstyvhet, riktning, säkerhet, sekvens och frigöring är en del av den kvalificerade processen |
| Förinställning eller skrapning | Mekaniskt stabilisera fjädergeometri eller belastning genom kontrollerad överbelastning | Det är inte kulpening och bevisar varken täckningsgrad, intensitet eller ytintegritet vid kulpening. |
| Dubbel eller multipel kulpening | Tillämpa två eller flera kontrollerade kulpeningssteg för en kvalificerad yta och restspänningsrespons | Stegen, ordningen, mediet, exponeringen och acceptansen är en godkänd väg – inte tillstånd för en extra genomgång |
| Blästring | Avlägsna glödskal eller föroreningar eller förbered en yta | Renhetsbevis etablerar inte en kvalificerad kulpeningsprocess |
Tabell 2. Liknande tillverkningsmål gör inte dessa operationer likvärdiga.
Spänningskulpening är inte vanlig kulpening som utförs på en fjäder som råkar vara fastspänd. Den applicerade belastningen och fixturen är kontrollerade processvariabler. På samma sätt kan förinställning före eller efter kulpening ändra geometri och restspänning och måste följa den kvalificerade sekvensen.
Vilka processvariabler kräver kontroll?

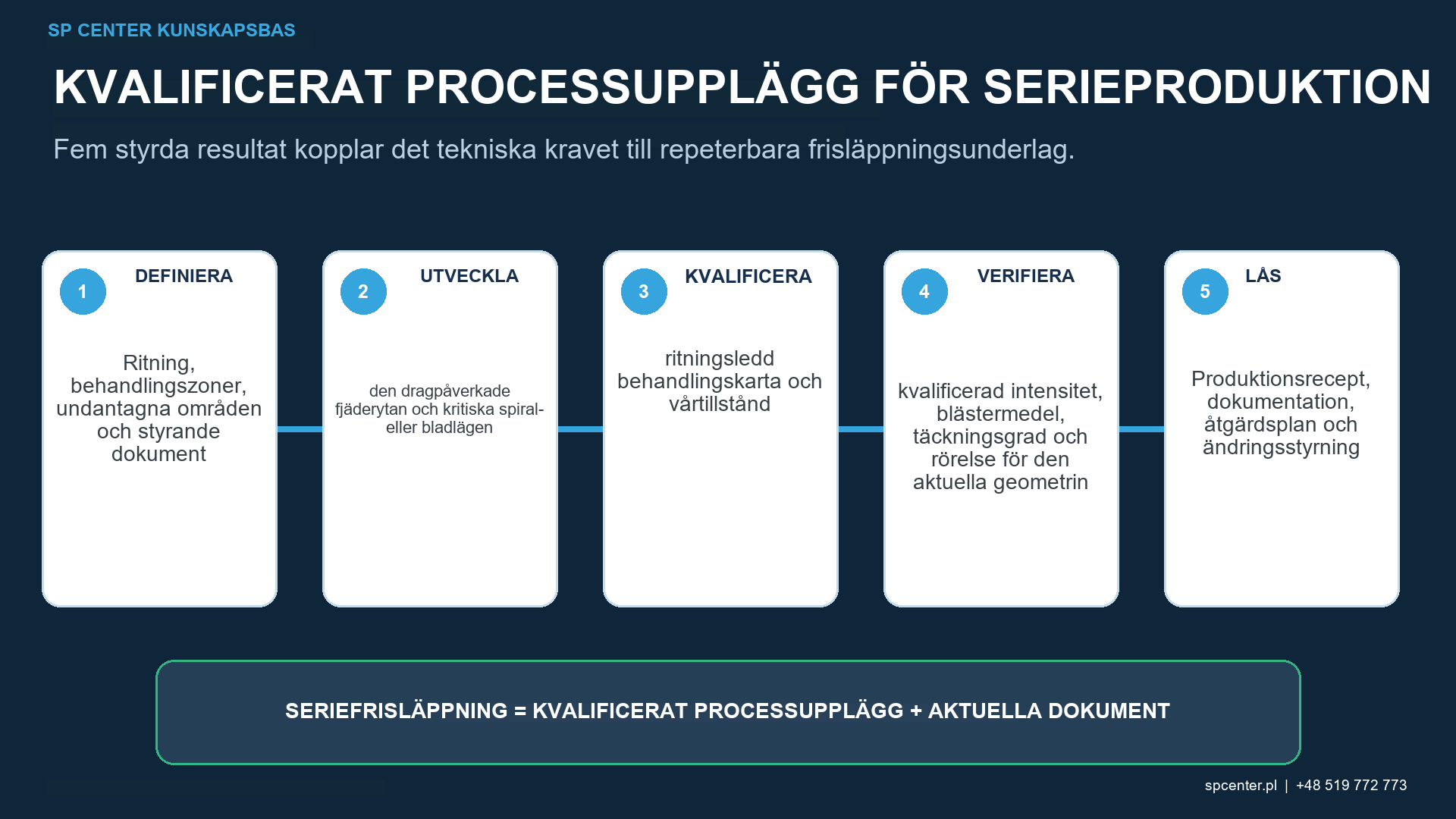

Kontrollera det godkända mediematerialet, storlek, hårdhet, form och driftsblandning; intensitet från en giltig mättnadskurva; massflöde av kulpeningsmedium; tryck- eller hjulinställningar; munstyckes- eller hjulgeometri; vinkel, avstånd, fjäderrotation, axiell rörelse, överlappning och exponering. För spänningskulpening, kontrollera även den applicerade belastningen eller nedböjningen, fixturstyvheten, orienteringen och avlastningssekvensen.
Mediehårdhet och slagförhållanden måste vara lämpliga för den faktiska fjäderhårdheten och yttillståndet. Ett program kvalificerat på en tråddiameter, Fjäderstigning, bladtjocklek eller värmebehandlingstillstånd kan inte automatiskt överföras till ett annat.
Hur verifieras intensitet och täckningsgrad på en fjäder?
Almenintensiteten härleds från en giltig mättnadskurva och beskriver en standardiserad respons hos kulpeningsstrålen. Den mäter inte restspänningar i fjädern. Täckningsgraden är den observerade andelen av den föreskrivna ytan som uppvisar slagavtryck; den är inte exponeringstid.
Utvecklingen av täckningsgraden måste utmana den mest svåråtkomliga platsen, exempelvis den inre ytan på ett spiralfjädervarv, en krokövergång, ett fjäderöga, en bladkant eller en maskeringsgräns. Robotrörelse, antal varv eller nominell uppehållstid bevisar inte i sig lokal partikelpåverkan.
Hur skyddas ytans integritet?
Verifiera före kulpening materialidentitet, värmebehandling, hårdhet där så krävs, avkolning eller nitrerat skikttillstånd, ingångsskador och renhet. Kontrollera efter kulpening de föreskrivna zonerna med avseende på sprickor, veck, skarpa avtryck, kontaminering, ytråhet, måttförändring och maskeringsgräns.
Om åtkomsten är otillräcklig eller ytan inte är godtagbar får detta inte kompenseras automatiskt med längre exponering. Spärra berörd produkt, fastställ det senast kända överensstämmande tillståndet och skilj mellan orsaker som rör medier, utrustning, åtkomst respektive inkommande yta. Ombearbetning kräver uttryckligt godkännande och granskning av den sammanlagda exponeringen.

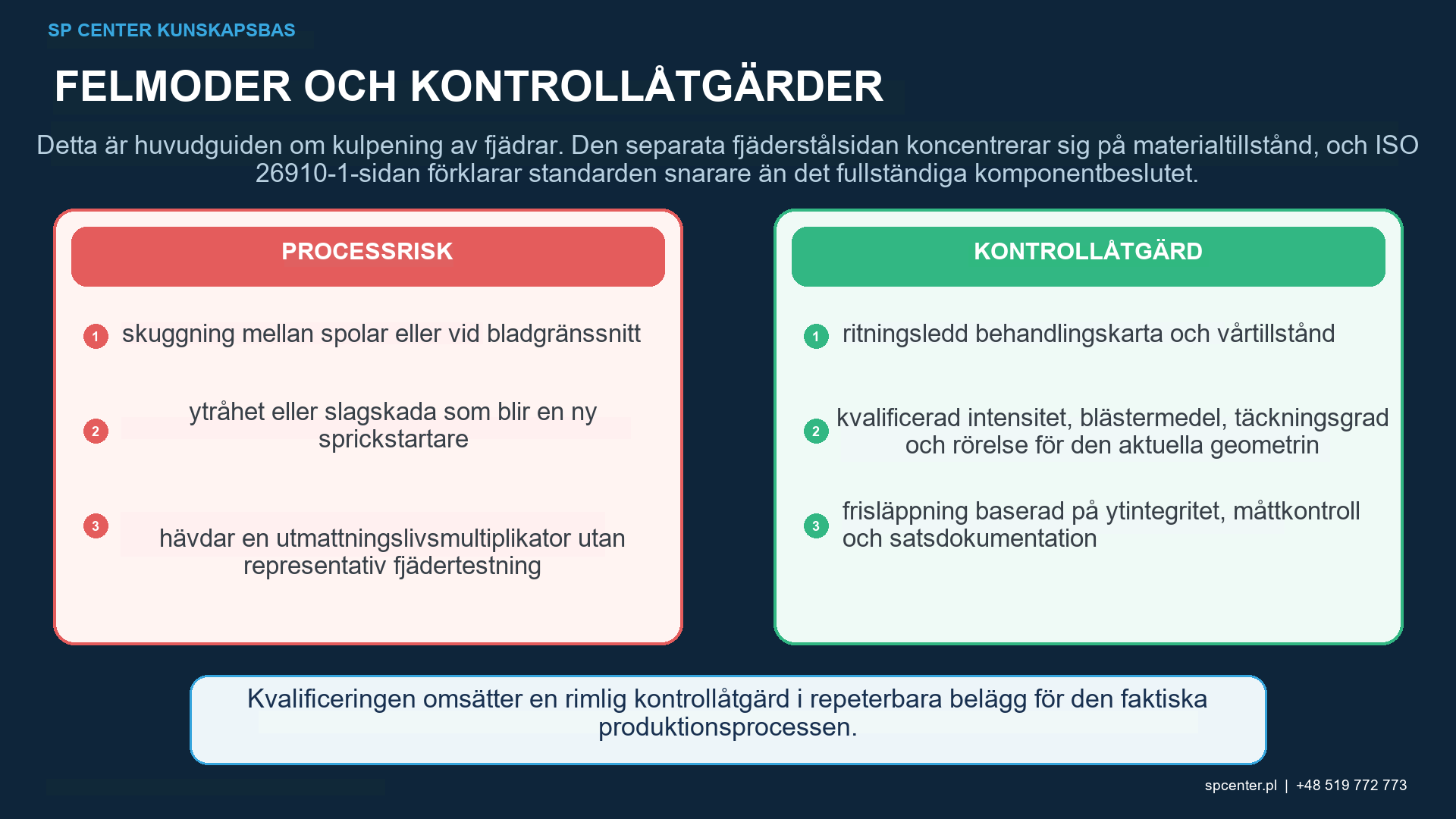

Vilka underlag stöder frisläppande och ett prestandakrav?
| Krav eller frisläppningsfråga | Lämpliga underlag | Viktig gräns |
|---|---|---|
| Kontrollerades kulpeningsstrålen? | Giltig mättnadskurva och intensitetsverifiering, godkända medier, utrustning, fixtur och programdokumentation | Almenintensitet är kulpeningsstrålens standardiserade Almenrespons, inte fjäderns restspänning eller utmattningstid |
| Nåddes kritiska ytor? | Godkänd täckningsmetod vid den svårast åtkomliga spolen, kroken, ögat, övergången, kanten eller ytan | Täckningsgrad vid ett tillgängligt kontrollområde bevisar inte en skuggad funktion |
| Är ytan acceptabel? | Definierad inspektion för sprickor, veck, skarpa avtryck, ytråhet, kontaminering och dimensioner | Ytterligare exponering kan förvärra en skadad yta |
| Uppstod det avsedda restspänningstillståndet? | Kvalificerad mätplan med plats, riktning, djupmetod och osäkerhet vid behov | Ett ytvärde är inte den kompletta profilen och kan avta vid senare service eller bearbetning |
| Förbättrades utmattningsprestanda? | Representativ fjäder- eller motiverad provprovning med lastförhållande, miljö- och brottursprungsanalys | Inget litteraturresultat ger en universell livslängdsmultiplikator |
| Förbättrades relaxationen eller sprickmotståndet? | Ett test som mäter den specificerade lastförlusten, spänningsrelaxationen eller miljöassisterade sprickbildningsresultatet | Fjäderbelastningsrelaxation och relaxation av restspänning vid kulpening är olika fenomen |
Tabell 3. Processverifiering, komponentacceptans och prestandavalidering besvarar olika frågor.
Utmattningsproven ska representera den verkliga fjädertypen, det kritiska området, lastförhållandet eller last–nedböjningscykeln, miljön och tillverkningsprocessen. Registrera prov utan brott vid stoppgränsen, brott och brottursprung. Publicerade studier kan stödja en kvalificeringsplan, men deras numeriska förbättringar kan inte automatiskt överföras till en annan fjäder.
Hur påverkar tillverkningssekvensen resultatet?
Värmebehandling, nitrering, slipning, förinställning, spänningskulpening, konventionell eller multipel kulpening, rengöring, beläggning och termisk härdning kan interagera. Materialborttagning efter kulpening kan ta bort det behandlade lagret; uppvärmning kan relaxera restspänningar; beläggningsförberedelse kan förändra ytan; hantering eller mellanläggsmontering kan skada behandlade områden.
Frys den godkända sekvensen och granska ändringarna före produktion. Om ritningen, inköpsordern eller de vidareförda kundkraven är ofullständigt eller motsägelsefullt, pausa och få kontrollerade förtydliganden snarare än att uppfinna ett lokalt ersättningskrav.
Vad hör hemma i produktionskontrollplanen?
- Spårbarhet av del, sats, material, värmebehandling och inkommande yta.
- Godkänd behandlings-, undantags- och övergångskarta för varje kritisk fjäderfunktion.
- Kvalificerad utrustning, kulpeningsmedier, fixtur, program och eventuell belastning vid spänningskulpening.
- Underlag på aktuell mättnad och intensitet plus dokumentation över medias tillstånd.
- Täcknings- och ytintegritetskontroller på funktionsspecifika platser.
- Dimensions-, lastnedböjnings- och prestandakontroller som krävs enligt den styrande planen.
- Reaktionsplan för larm, missad åtkomst, skador, förändringar och återbearbetning.
- Spårbara dokumentation över frisläppning, avvikelser och kundgodkännanden.
Vanliga frågor
Förhindrar kulpening varje fjäderutmattningsbrott?
Nej. Det förändrar främst ytnära tillstånd. Interna defekter, överbelastning, korrosion, nötning, avkolning, olämplig värmebehandling, otillgängliga funktioner eller en otillräcklig design kan fortfarande leda till fel.
Är spänningskulpening detsamma som förinställning av en fjäder?
Nej. Spänningskulpening behandlar en avsiktligt belastad fjäder med kontrollerade mediepåverkan. Förinställning eller skrapning överbelastar fjädern mekaniskt för att stabilisera geometrin eller belastningen. Om båda används måste deras sekvens och kontroller godkännas.
Minskar kulpening fjäderbelastningsrelaxation?
Inte automatiskt. Lastförlust beror på material, spänning, tid och temperatur, medan restspänningar vid kulpening också kan relaxera termiskt eller cykliskt. Ett relaxationsanspråk kräver ett definierat fjädernivåtest.
Kan kulpening förbättra motståndskraften mot spänningskorrosion?
Det kan stödja motstånd i ett kvalificerat material, en yta och en miljö genom att minska skadlig dragspänning nära ytan, men det ersätter inte materialval, korrosionsskydd, renlighet eller sprickacceptans.
Bevisar korrekt Almenintensitet att de inre ytorna på spiralfjädervarven har behandlats?
Nej. Intensiteten verifierar kulpeningsstrålens standardiserade Almenrespons. Komponentåtkomst och täckningsgrad på de angivna kritiska platserna behöver separata underlag.
Kan en befintlig fjäderspricka repareras genom kulpening?
Nej. Stoppa och åtgärda sprickan enligt tillämplig design-, material- och kundbehörighet. Kulpening får inte användas för att dölja en indikation på att sprickan kan avvisas.
När kräver en kulpeningsprocess för fjädrar ändringsgranskning?
Granska ändringar av material eller hårdhet, värmebehandling, fjädergeometri, inkommande yta, utrustning, kulpeningsmedium, fixtur, rörelse, spännings-kulpeningsbelastning, inspektionsmetod och efterföljande termiska eller beläggningsoperationer före användning.
Vad bör en offertförfrågan om kulpening av fjädrar innehålla?
Tillhandahåll kontrollerad ritning och revision, fjädertyp, material och värmebehandling, tillverkningsförhållanden, behandlings- och exklusionszoner, styrande specifikationer, intensitet och bandtyp, täckningsmetod, yt- och dimensionsgränser, kvantitet och obligatoriska dokumentation.
Viktiga slutsatser
- Definiera fjäderns utmattningskritiska yta innan processupplägget för kulpening väljs.
- Håll isär konventionell kulpening, spänningskulpening, förinställning, flerstegskulpening och rengöring.
- Förväxla inte fjäderbelastningsrelaxation med restspänningsrelaxation.
- Kvalificera intensitet, åtkomst, täckningsgrad och ytintegritet baserat på den faktiska geometrin.
- Använd representativa underlag för utmattnings-, relaxations- eller sprickbildningsanspråk.
- Kontrollera hela tillverkningssekvensen och eventuell upparbetning.
Relaterade SP Center-guider
- Kulpening Fjäderstål
- ISO 26910-1:2023 för fjäderkulpening
- Hur kulpening förbättrar utmattningstid
- Kulpeningstäckning
Tekniska källor
1. ISO 26910-1:2023, Fjädrar — Kulpening — Del 1: Allmänna procedurer
2. SAE J2441_202511: Kulpening, stabiliserad november 2025
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
8. Tange, Studie om optimering av en kulpeningsprocess, SAE 2005-32-0087
Standardnotering: Tillämpa de fullständiga revisionerna som åberopas av ritningen, kontraktet och de vidareförda kundkraven. Denna guide ger tekniskt sammanhang och ersätter inte kontrollerade krav.
