Tillämpa den nuvarande standarden för fjäderkulpening genom kontrollerad dokumentgranskning, representativ geometri, kvalificerad åtkomst och separat intensitet, täckningsgrad och produktbevis
ISO 26910-1:2023 specificerar allmänna procedurer för kulpeningsfjädrar för att förbättra motståndskraften mot utmattning och spänningskorrosion, främst genom att införa tryckrestspänningar i ytskikt. Det är den nuvarande andra upplagan och ersatte ISO 26910-1:2009 och dess 2017-tillägg. Den skapar inte ett universellt fjäderrecept: ritningen, materialet, geometrin, produktspecifikationen, kontraktet och kundkraven definierar det faktiska processupplägget och acceptansen.

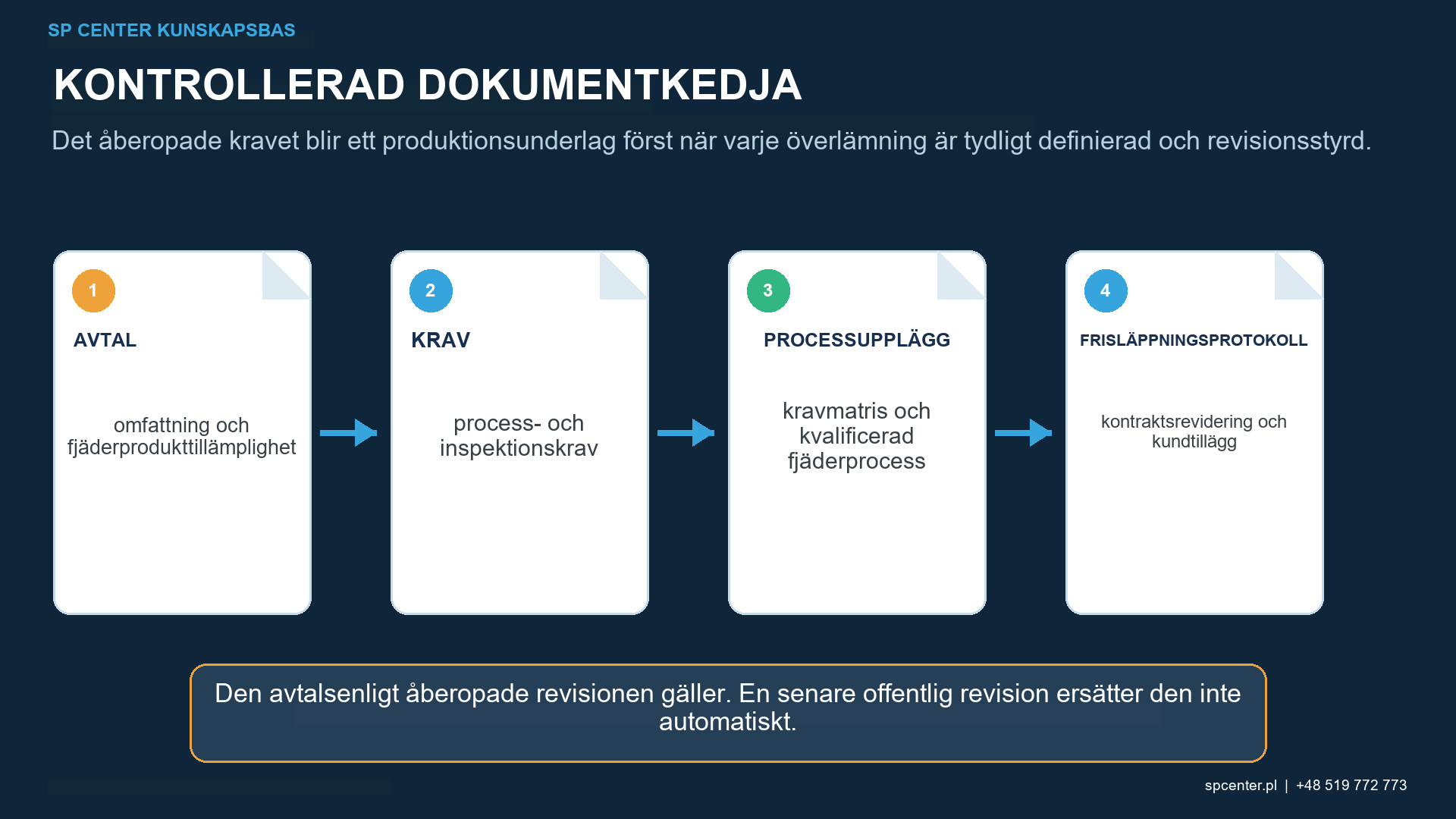

Vad är status och omfattning för ISO 26910-1:2023?
ISO-katalogen identifierar ISO 26910-1:2023, Fjädrar — Kulpening — Del 1: Allmänna procedurer, publicerad i oktober 2023. Det offentliga sammandraget fastställer dess allmänna syfte med fjäderkulpening men exponerar inte de fullständiga processklausulerna. Använd den köpta standarden och åberopade kunddokument för utförande.
| Fråga om dokumentkontroll | Beslut | Post |
|---|---|---|
| Vilken utgåva används? | ISO 26910-1:2023 är den nuvarande andra utgåvan; 2009-utgåvan och dess tillägg för 2017 är återkallade. | Granskning av ritning, order och specifikation |
| Vilken fjäder omfattas? | Identifiera fjädertyp, material, värmebehandling, dimensioner och tillämpningsspecifika krav. | Delfamilj och tillämpbarhetsmatris. |
| Vilka ytor behandlas? | Definiera obligatoriska och exkluderade zoner, inklusive inre spolar, ändar och kontaktfunktioner | Karta över kontrollerad behandling |
| Vilka acceptansresultat gäller? | Separera intensitet, täckningsgrad, kulpeningsmedium, yta, dimension och eventuella prestandaunderlag | Matris för krav på registrering |
| Stämmer dokumenten mot varandra? | Stoppa val av parametrar och få styrt klargörande | Godkänd avvikelse eller kundsvar |
Tabell 1. En aktuell offentlig utgåva och en kontraktuellt åberopad utgåva är två fakta som måste förenas, inte ersättas tyst.
Varför kräver fjädergeometri en dedikerad processgranskning?
En fjäder är inte en platt kupong. Fjäderstigning, innerdiameter, tråd- eller remssektion, ändar, krokar, övergångar och kontaktmärken kan ändra åtkomst och lokal respons. Områden med hög driftsbelastning kan sammanfalla med de svåraste ytorna att nå eller inspektera.
Kartlägg nödvändiga ytor och undantag på den kontrollerade ritningen. Fastställ värsta tänkbara geometrin och delpresentationen innan du väljer munstycks- eller hjularrangemang, mediestorlek, fixtur, rörelse, laststorlek och observationsmetod.
Vilka fjäderegenskaper driver kvalificering?
| Fjäderegenskaper | Processrisk | Kvalificeringsfokus |
|---|---|---|
| Innerdiameter hos slutna spolar | Skuggning, reducerad vinkel eller ofullständig medieåtkomst | Representativ stigning, orientering, rörelse och godkänd täckningsbedömning |
| Tråd- eller remskant | Hög lokal påverkansgrad, ytråhet eller skada | Mediestorlek, intensitetsfönster och ytacceptans vid kanten |
| Ändar, krokar eller övergångar | Förändrad spänningskoncentration och ojämn exponering | Definierade mål- och exklusionszoner med fixturrepeterbarhet |
| Kapslade eller bulkbelastade fjädrar | Del-till-del-skärmning och variabel uppehållstid | Laststorlek, separation, flöde och värsta tänkbara scenario täckningsgrad |
| Förinställd beläggnings- eller värmebehandlingssekvens | Förändringar i restspänningstillstånd eller ytbeskaffenhet efter kulpening | Kontrollerad order och eventuell validering efter nedströmsoperationer |
| Höghållfast eller skadekänsligt material | Överexponering, defekter eller ytråhet kan motverka nyttan | Materialspecifika stoppkriterier och representativa prestandaunderlag vid anrop |
Tabell 2. Kvalificering utmanar åtkomst och skadekänslighet på en produktionsrepresentativ fjäder, inte bara på ett öppet plant vittne.
Hur kontrolleras intensitet, täckningsgrad och kulpeningsmedium?
Almenintensitet fastställs genom tillämplig remsa, hållare och korrekt bestämd mättnadskurva vid den definierade verifieringsplatsen. Täckningsgraden bedöms på den erforderliga fjäderytan genom den godkända direkta eller kvalificerade indirekta metoden. Dessa är separata resultat.
Driftmediets storlek, form, hårdhet och kontaminering påverkar stötrespons och åtkomst. En mindre partikel kan förbättra åtkomst men ändrar också den kvalificerade strömmen och yteffekten. Byt inte medium bara för att nå en nära spole utan teknisk granskning.
Hur ska tillverkningssekvensen hanteras?
Värmebehandling, formning, förinställning eller provbelastning av fjädern (scragging), slipning, kulpening, rengöring och beläggning kan förändra fjäderns sluttillstånd. Den godkända ordningsföljden följer av ritningen, fjäderspecifikationen och kvalificeringen. Den här vägledningen föreskriver inte en universell placering av kulpeningen i tillverkningsflödet.
Om en nedströms termisk eller mekanisk operation kan relaxera eller förändra det inducerade tillståndet, måste prestandakravet stödjas i det slutliga relevanta tillståndet. Detsamma gäller när en inkommande avkolnad, skadad eller kontaminerad yta kan dominera utmattningsbeteendet.
Vilka underlag behövs för kvalificering och godkännande?
| Underlag | Vad det visar | Vad den inte bevisar ensam |
|---|---|---|
| Almenintensitet och mättnadskurva | Den standardiserade kulpeningsstrålen uppfyller det åberopade intensitetsvillkoret | Täckningsgrad på insidan av spolen eller fjäderns utmattningstid |
| Täckningsbedömning | Den definierade ytan visar den erforderliga täckningsgraden med den godkända metoden | Restspänningens storlek eller djup |
| Medieinspektion | Driftmediets storlek, form och skick uppfyller de åberopade gränserna | Energi och åtkomst vid varje funktion |
| Yt- och dimensionsinspektion | Fjädern uppfyller det specificerade villkoret efter process | Motståndskraft mot utmattning eller spänningskorrosion |
| Representativ utmattning eller korrosion validering | Det applikationsspecifika svaret stöds för det testade processupplägget | Automatisk överföring till en annan fjäderfamilj |
Tabell 3. Processunderlag, ytacceptans och produktprestanda besvarar olika tekniska frågor.

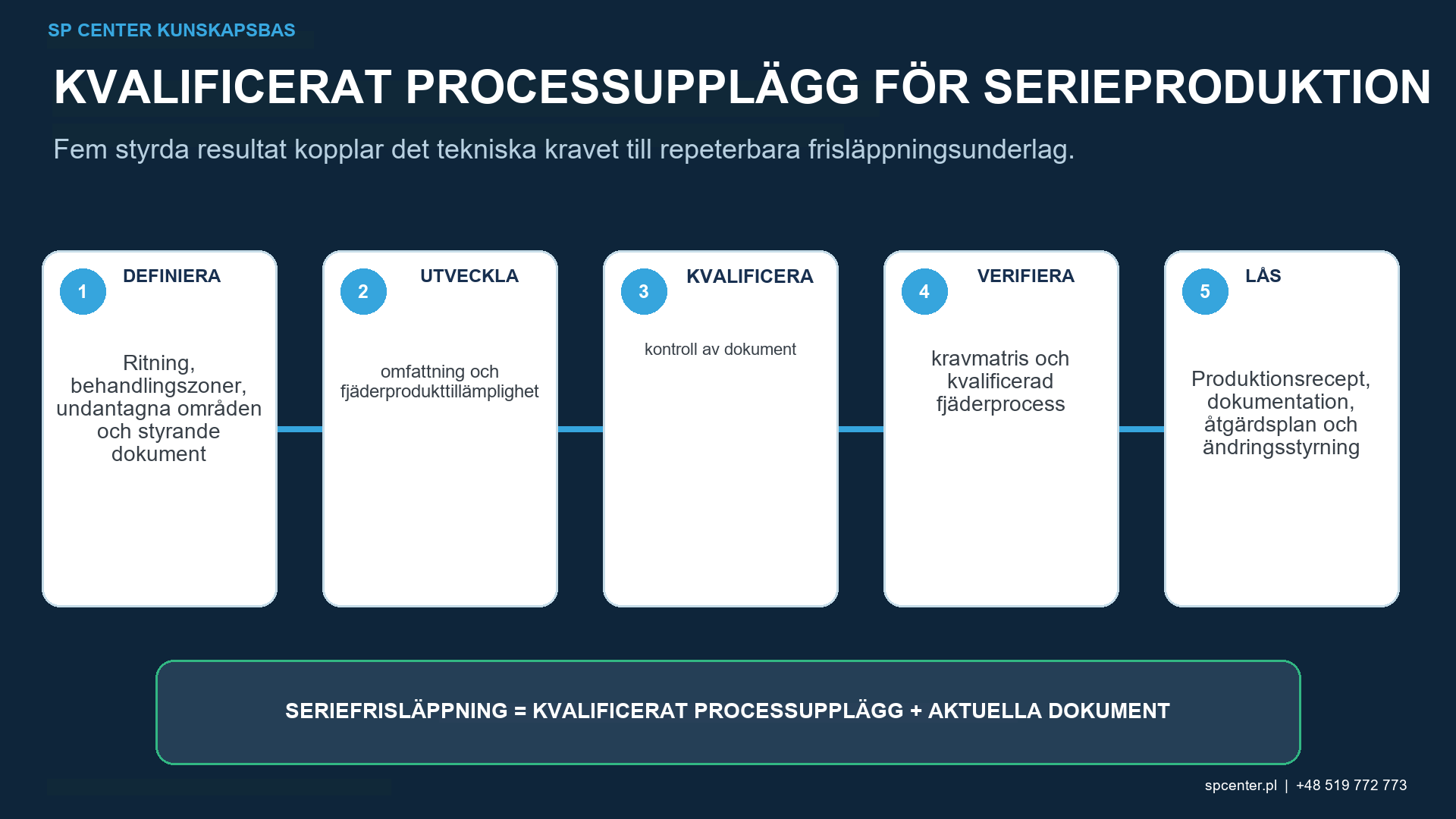

Kvalificering bör använda produktionsrepresentativ utrustning, kulpeningsmedium, fixtur, belastning, rörelse och fjäderskick. Serieposter länkar del och parti till det godkända programmet, utrustningen, kulpeningsmedium, intensitet, täckningsgrad, erforderliga yt- eller dimensionskontroller, avvikelser och frisläppning.
När krävs en överförings- eller ändringsgranskning?
Granska ändringar av fjädermaterial, värmebehandling, tråd- eller remsstorlek, diameter, stigning, ändar, yttillstånd, maskin, munstycke eller hjul, kulpeningsmedium, separator, fixtur, program, laststorlek, rörelse eller inspektionsmetod. Den erforderliga omkvalificeringen beror på möjlig effekt och de styrande dokumenten.
En lyckad inställning på en fjäder bevisar inte en annan familj. Om dokumenten strider mot varandra eller om en obligatorisk inmatning saknas, stoppa och få en kontrollerad teknisk eller kundförtydligande snarare än att slutföra processupplägget från antaganden.

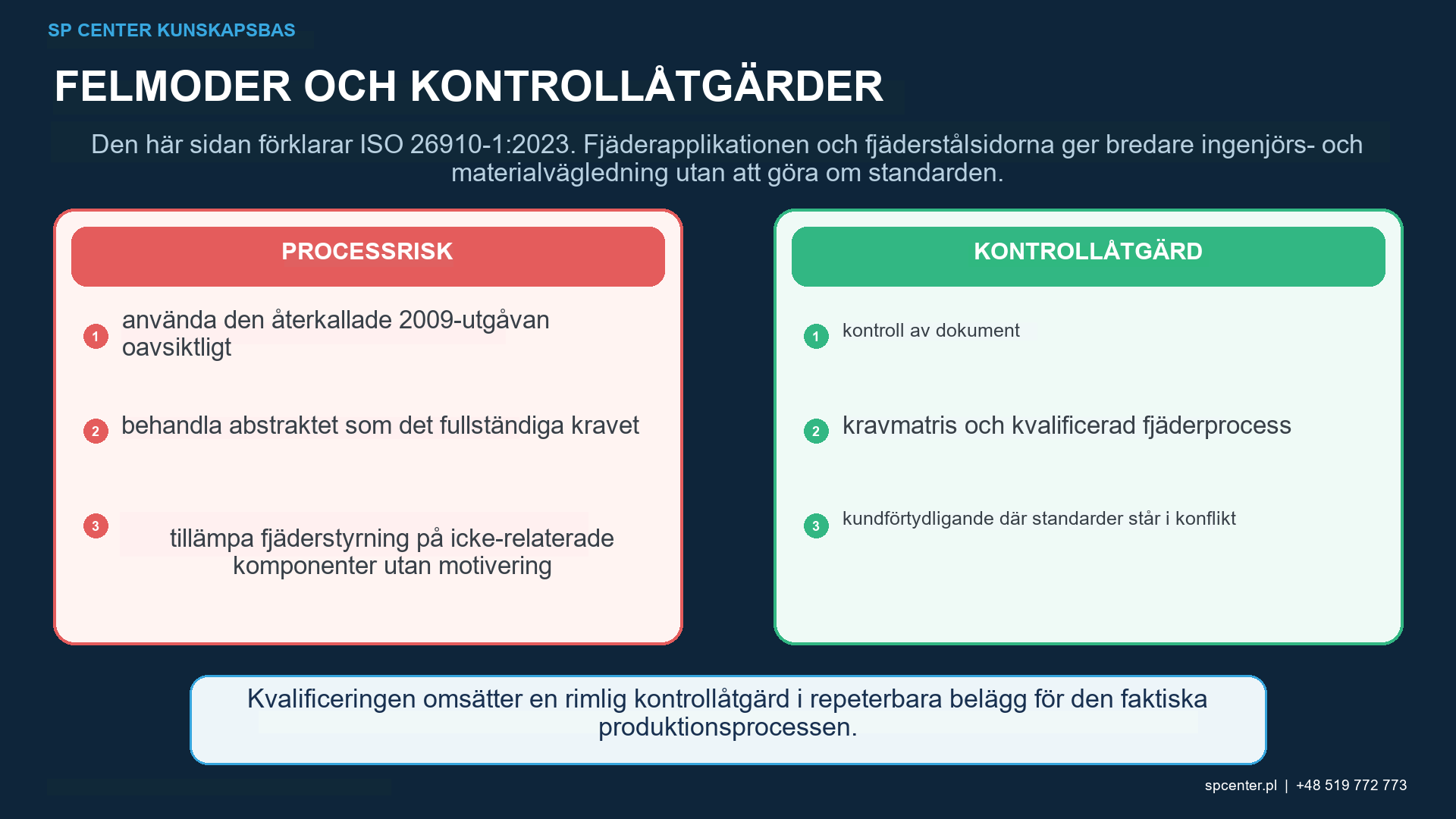

Vilka fel kräver inneslutning?
- Fel utgåva eller produktkrav användes.
- Invändig spole- eller ändtäckning kan inte påvisas.
- Mediets tillstånd, intensitet eller utrustningskonfiguration är utanför det godkända tillståndet.
- Delar skyddade varandra eller skadades under bulkhantering.
- En nedströmsoperation ändrade den kvalificerade sekvensen.
- Den sista acceptabla satsen kan inte identifieras efter ett larm eller en misslyckad kontroll.
Omarbetning är inte en automatisk korrigering. Ytterligare exponering kan ändra ytjämnhet, dimensioner, kallbearbetning och restspänning. Använd endast en uttryckligen godkänd omarbetningsväg och upprepa den erforderliga acceptansen.
Vanliga frågor
Är ISO 26910-1:2023 den aktuella utgåvan?
Ja. ISO listar 2023 andra utgåvan som publicerad. ISO 26910-1:2009 och dess 2017-tillägg är återkallade. Ett kontrakt kan fortfarande åberopa en specifik utgåva, vilket måste lösas under dokumentgranskning.
Vad är syftet med fjäderkulpening under ISO 26910-1?
Det offentliga ISO-sammanfattningen anger att de allmänna procedurerna syftar till att förbättra motståndskraften mot utmattning och spänningskorrosion, främst genom att införa tryckspänningar i fjäderns ytskikt.
Ger standarden ett recept för varje fjäder?
Nej. Material, värmebehandling, fjädertyp, tråd- eller remsstorlek, geometri, åtkomst, yttillstånd och kundkrav avgör den kvalificerade vägen.
Varför är täckningsgrad svår på spiralfjädrar?
Smal stigning och innerdiametern kan skugga kulpeningsstrålen. Fixtur, orientering, relativ rörelse, mediestorlek och den godkända observationsmetoden måste representera det svåraste området som krävs.
Bevisar korrekt Almenintensitet att fjädern är acceptabel?
Nej. Intensitet kännetecknar kulpeningsstrålens standardiserade respons. Täckningsgrad, medietillstånd, ytkvalitet, dimensioner och eventuella krav på fjäderprestanda förblir separata.
Kan fjädrar kulpenas i bulk?
Endast när den godkända utrustningen, laststorleken, delseparationen och rörelsen levererar den kvalificerade intensiteten och täckningsgraden utan oacceptabel skärmning eller skada mellan delar.
Förhindrar kulpening alltid relaxation?
Nej. Relaxation beror på material, spänning, temperatur, tid, tillverkningssekvens och restspänningsstabilitet. Ett krav kräver applikationsspecifika underlag.
Vad hör hemma i en offertförfrågan för fjäderkulpening?
Tillhandahåll ritning och revision, fjädertyp och dimensioner, material- och värmebehandling, behandlings- och undantagszoner, åberopade standardutgåvor, intensitet och täckningsgrad, mediebegränsningar, processsekvens, kvantitet, partilogik och obligatoriska dokumentation.
Viktiga slutsatser
- ISO 26910-1:2023 är den nuvarande andra utgåvan; 2009-utgåvan och tillägget är återkallade.
- Standarden anger allmänna procedurer, inte en inställning för varje fjäder.
- Åtkomst, ändar, stigning och bulkbelastning på insidan av spolen kan kontrollera den verkliga processrisken.
- Intensitet, täckningsgrad, medietillstånd och fjäderprestanda förblir separata underlag.
- Tillverkningssekvens och slutgiltigt relevant tillstånd måste stödja den påstådda nyttan.
- Saknade eller motstridiga krav kräver styrt klargörande före bearbetning.
Relaterade SP Center-guider
Tekniska referenser
1. ISO 26910-1:2023, Fjädrar — Kulpening — Del 1: Allmänna procedurer
2. SAE J2441_202511: Kulpening, stabiliserad november 2025
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
Standardnotering: Denna guide sammanfattar offentliga omfattningar och ingenjörsrelationer, inte upphovsrättsskyddade klausuler. Använd de fullständiga revisionerna som åberopas genom ritning, kontrakt och vidareförda kundkrav.
