Použite aktuálnu normu na guľôčkovanie pružín prostredníctvom riadeného preskúmania dokumentácie, reprezentatívnej geometrie, kvalifikovaného prístupu a samostatných dokladov o intenzite, pokrytí a výrobku
ISO 26910-1:2023 špecifikuje všeobecné postupy pre pružiny guľôčkovaním na zlepšenie odolnosti voči únave a praskaniu v dôsledku korózie v dôsledku napätia, najmä zavedením tlakových zvyškových napätí do povrchových vrstiev. Ide o aktuálne druhé vydanie a nahradilo ISO 26910-1:2009 a jeho dodatok 2017. Nevytvára jeden univerzálny recept na pružiny: výkres, materiál, geometria, špecifikácia produktu, zmluva a požiadavky zákazníka definujú skutočný postup a prevzatie.
Aký je stav a rozsah ISO 26910-1:2023?
Katalóg ISO identifikuje ISO 26910-1:2023, Pružiny – Guľôčkovanie – Časť 1: Všeobecné postupy, ako bolo publikované v októbri 2023. Verejný abstrakt stanovuje jeho všeobecný účel guľôčkovania pružín, ale neuvádza kompletné procesné ustanovenia. Na vykonanie použite zakúpenú normu a odkazované dokumenty zákazníka.

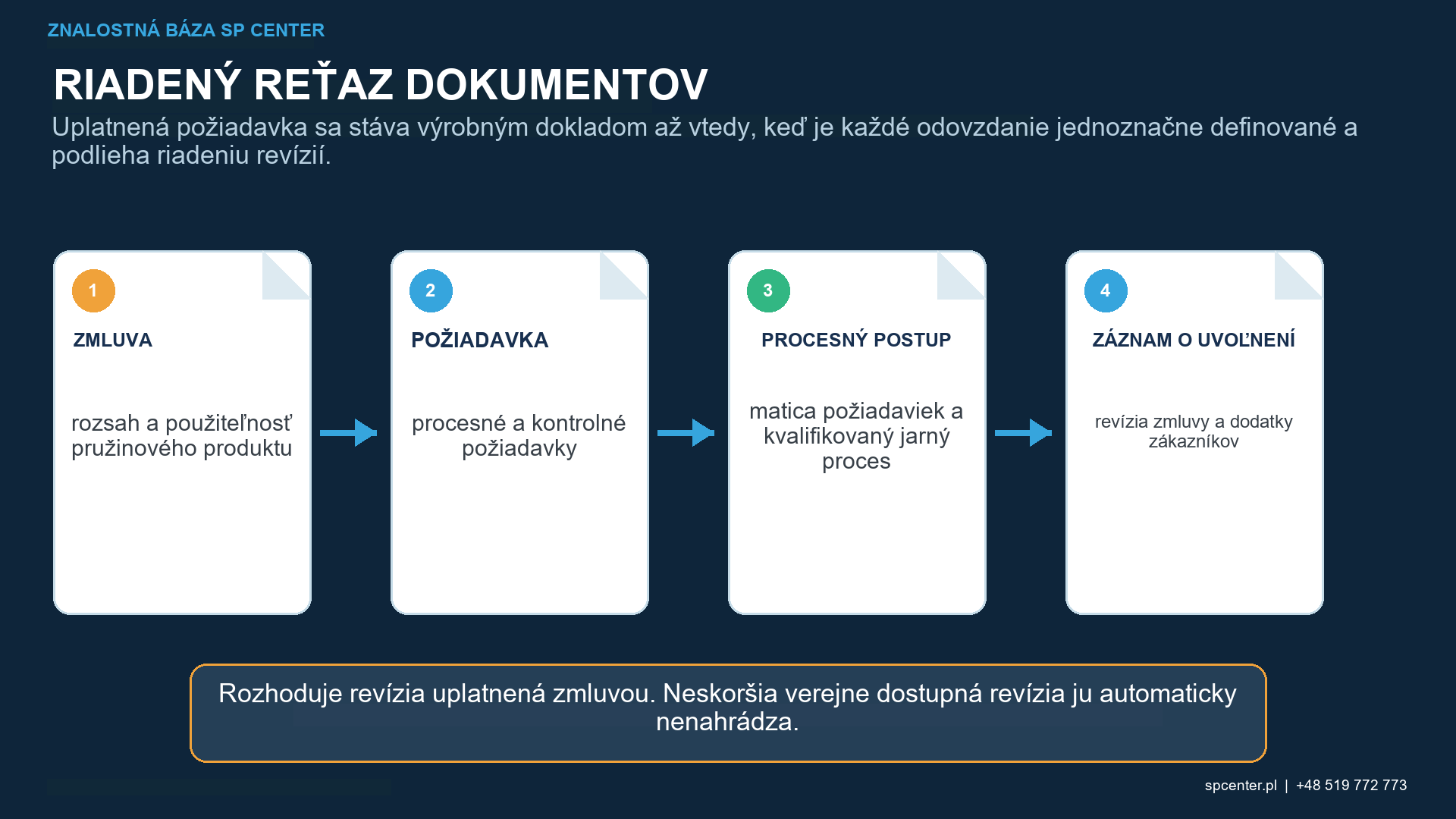

| Otázka na kontrolu dokumentu | Rozhodnutie | Záznam |
|---|---|---|
| Ktoré vydanie sa používa? | ISO 26910-1:2023 je aktuálne druhé vydanie; vydanie 2009 a jeho zmena 2017 sú stiahnuté. | Preskúmanie výkresu, objednávky a špecifikácie. |
| Ktorá pružina je v rozsahu pôsobnosti? | Identifikujte typ pružiny, materiál, tepelné spracovanie, rozmery a požiadavky špecifické pre danú aplikáciu. | Skupina dielov a matica použiteľnosti. |
| Ktoré povrchy sú ošetrené? | Definujte požadované a vylúčené zóny vrátane vnútorných cievok, koncov a kontaktných prvkov | Mapa kontrolovaného spracovania |
| Ktoré výsledky akceptácie platia? | Oddeľte intenzitu, pokrytie, médium, povrch, rozmer a akékoľvek doklady o výkone | Matica požiadaviek na záznam |
| Sú dokumenty v konflikte? | Zastavte výber parametrov a získajte riadené objasnenie | Schválená odchýlka alebo odpoveď zákazníka |
Tabuľka 1. Aktuálne verejné vydanie a zmluvne uplatnené vydanie sú dve skutočnosti, ktoré musia byť zosúladené, nie potichu nahradené.
Prečo geometria pružiny vyžaduje špeciálnu kontrolu procesu?
Pružina nie je plochý kupón. Rozstup cievky, vnútorný priemer, prierez drôtu alebo pásu, konce, háky, prechody a kontaktné značky môžu zmeniť prístup a lokálnu odozvu. Oblasti s vysokým prevádzkovým namáhaním sa môžu zhodovať s najťažšie dosiahnuteľnými alebo kontrolovateľnými povrchmi.
Namapujte požadované povrchy a výnimky na riadenom výkrese. Pred výberom usporiadania trysky alebo kolesa, veľkosti média, upínacieho prípravku, pohybu, veľkosti zaťaženia a metódy pozorovania stanovte geometriu a prezentáciu dielu v najhoršom prípade.
Ktorá pružina má kvalifikáciu pohonu?
| Vlastnosť pružiny | Riziko procesu | Zameranie kvalifikácie |
|---|---|---|
| Vnútorný priemer uzavretých cievok | Tienenie, zmenšený uhol alebo neúplný prístup k médiu | Reprezentatívne posúdenie rozstupu, orientácie, pohybu a schváleného pokrytia |
| Okraj drôtu alebo pásu | Vysoká lokálna závažnosť nárazu, drsnosť alebo poškodenie | Veľkosť média, okno intenzity a akceptácia povrchu na okraji |
| Konce, háky alebo prechody | Zmenená koncentrácia napätia a nerovnomerná expozícia | Definované cieľové a vylúčené zóny s opakovateľnosťou upínacieho prípravku |
| Vnorené alebo objemovo zaťažené pružiny | Tienenie medzi jednotlivými časťami a variabilný čas zotrvania | Veľkosť zaťaženia, oddelenie, prietok a najhorší prípad pokrytie |
| Prednastavená, povlaková alebo tepelná sekvencia | Zmeny stavu zvyškového napätia alebo stavu povrchu po guľôčkovaní | Kontrolovaná objednávka a akékoľvek požadované overenie po následných operáciách |
| Vysokopevnostný alebo na poškodenie citlivý materiál | Nadmerná expozícia, defekty alebo drsnosť môžu zvrátiť výhodu | Kritériá zastavenia špecifické pre materiál a reprezentatívne doklady o výkonnosti, keď sa použijú |
Tabuľka 2. Kvalifikačné výzvy sa týkajú prístupu a citlivosti na poškodenie na reprezentatívnej pružine pre výrobu, nielen na otvorenom plochom svedectve.
Ako sa kontrolujú intenzita, pokrytie a médiá?
Almenova intenzita sa stanovuje pomocou príslušného pásu, držiaka a správne určenej krivky nasýtenia na definovanom mieste overovania. Pokrytie sa posudzuje na požadovanom povrchu pružiny schválenou priamou alebo kvalifikovanou nepriamou metódou. Ide o samostatné výsledky.
Veľkosť, tvar, tvrdosť a kontaminácia prevádzkového média ovplyvňujú odozvu na náraz a prístup. Menšia častica môže zlepšiť prístup, ale tiež zmeniť kvalifikovaný prúd a povrchový efekt. Nemeňte médium len preto, aby ste dosiahli blízku cievku bez technickej kontroly.
Ako by sa mala spracovať výrobná postupnosť?
Tepelné spracovanie, tvárnenie, brúsenie, prednastavenie alebo predpätie pružiny (scragging), guľôčkovanie, čistenie a povlakovanie môžu zmeniť konečný stav pružiny. Ich schválené poradie vyplýva z výkresu, špecifikácie pružiny a kvalifikácie. Táto príručka neurčuje univerzálne miesto guľôčkovania vo výrobnom postupe.
Ak následná tepelná alebo mechanická operácia môže uvoľniť alebo zmeniť vyvolaný stav, tvrdenie o výkone musí byť podložené v konečnom relevantnom stave. To isté platí, keď prichádzajúci oduhličený, poškodený alebo kontaminovaný povrch môže dominovať únavovému správaniu.
Aké doklady sú potrebné na kvalifikáciu a uvoľnenie?
| Doklad | Čo preukazuje | Čo to samo o sebe nedokazuje |
|---|---|---|
| Almenova intenzita a saturačná krivka | Štandardizovaný prúd média pri guľôčkovaní spĺňa predpísanú požiadavku na intenzitu | Pokrytie na vnútornej strane únavovej životnosti cievky alebo pružiny |
| Posúdenie pokrytia | Definovaný povrch vykazuje požadované pokrytie nárazom schválenou metódou | Veľkosť alebo hĺbka zvyškového napätia |
| Kontrola média | Veľkosť, tvar a stav prevádzkového média spĺňajú požadované limity | Energia a prístup v každom prvku |
| Kontrola povrchu a rozmerov | Pružina spĺňa špecifikovanú podmienku po spracovaní | Odolnosť voči únave alebo praskaniu v dôsledku korózie v dôsledku napätia |
| Reprezentatívna únava alebo korózia Validácia | Pre testovaný postup je podporovaná odpoveď špecifická pre aplikáciu | Automatický prenos do inej rodiny pružín |
Tabuľka 3. Doklady o procese, prijatie povrchu a výkonnosť produktu odpovedajú na rôzne technické otázky.

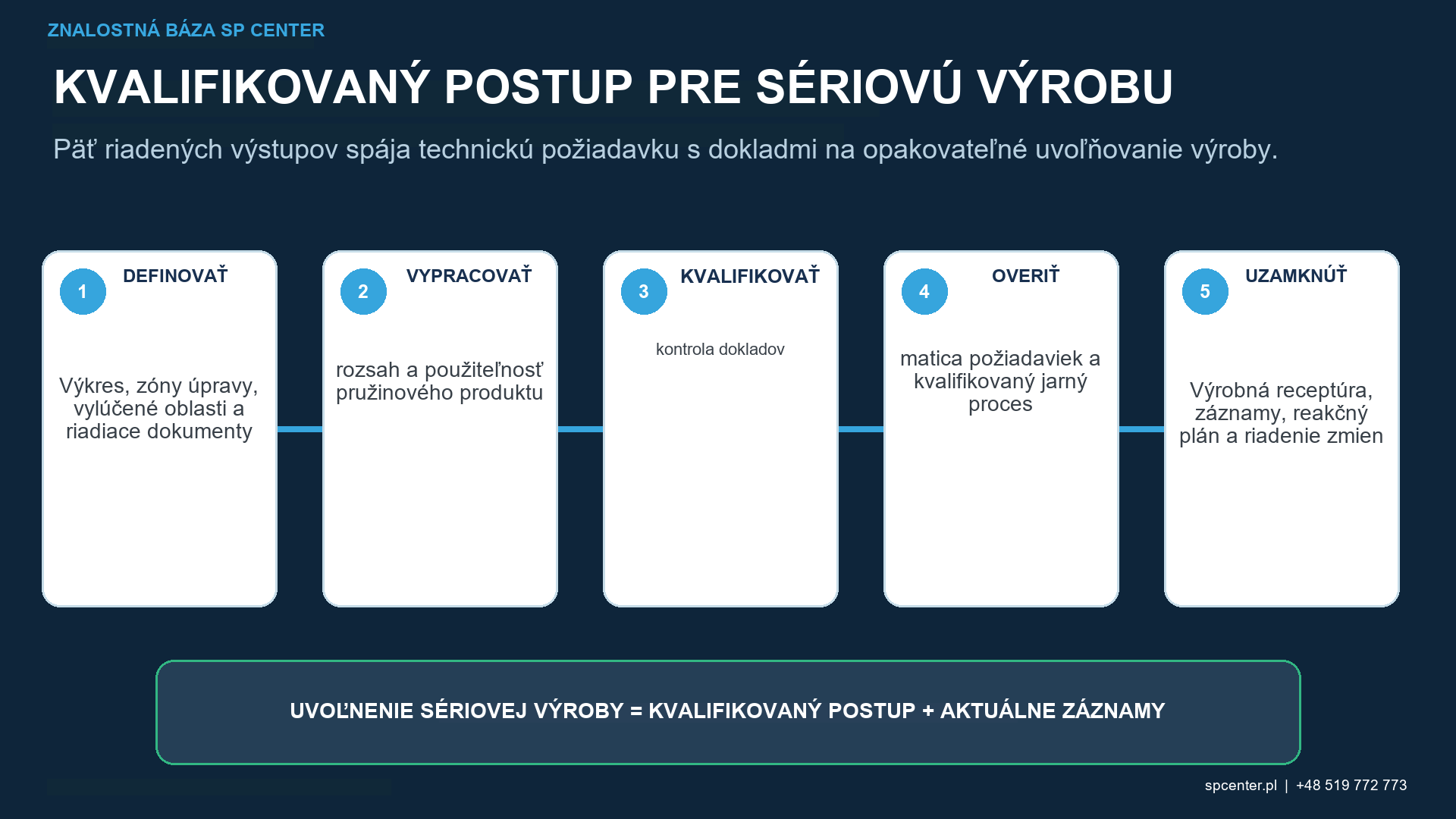

Kvalifikácia by mala používať reprezentatívne zariadenia, médiá, upínacie prípravky, zaťaženie, pohyb a stav pružiny pre výrobu. Sériové záznamy spájajú diel a šaržu so schváleným programom, zariadením, médiom, intenzitou, pokrytím, požadovanými kontrolami povrchu alebo rozmerov, odchýlkami a uvoľnením.
Kedy je potrebné preskúmanie prenosu alebo zmeny?
Skontrolujte zmeny materiálu pružiny, tepelného spracovania, veľkosti drôtu alebo pásu, priemeru, rozstupu, koncov, stavu povrchu, stroja, trysky alebo kolesa, média, separátora, upínacieho prípravku, programu, veľkosti zaťaženia, pohybu alebo metódy kontroly. Požadovaná rekvalifikácia závisí od možného vplyvu a riadiacej dokumentácie.
Úspešné nastavenie jednej pružiny nedokazuje existenciu inej rodiny. Ak sú dokumenty v rozpore alebo chýba požadovaný vstup, zastavte sa a získajte kontrolované inžinierstvo alebo objasnenie od zákazníka, namiesto toho, aby ste dokončili postup na základe predpokladov.

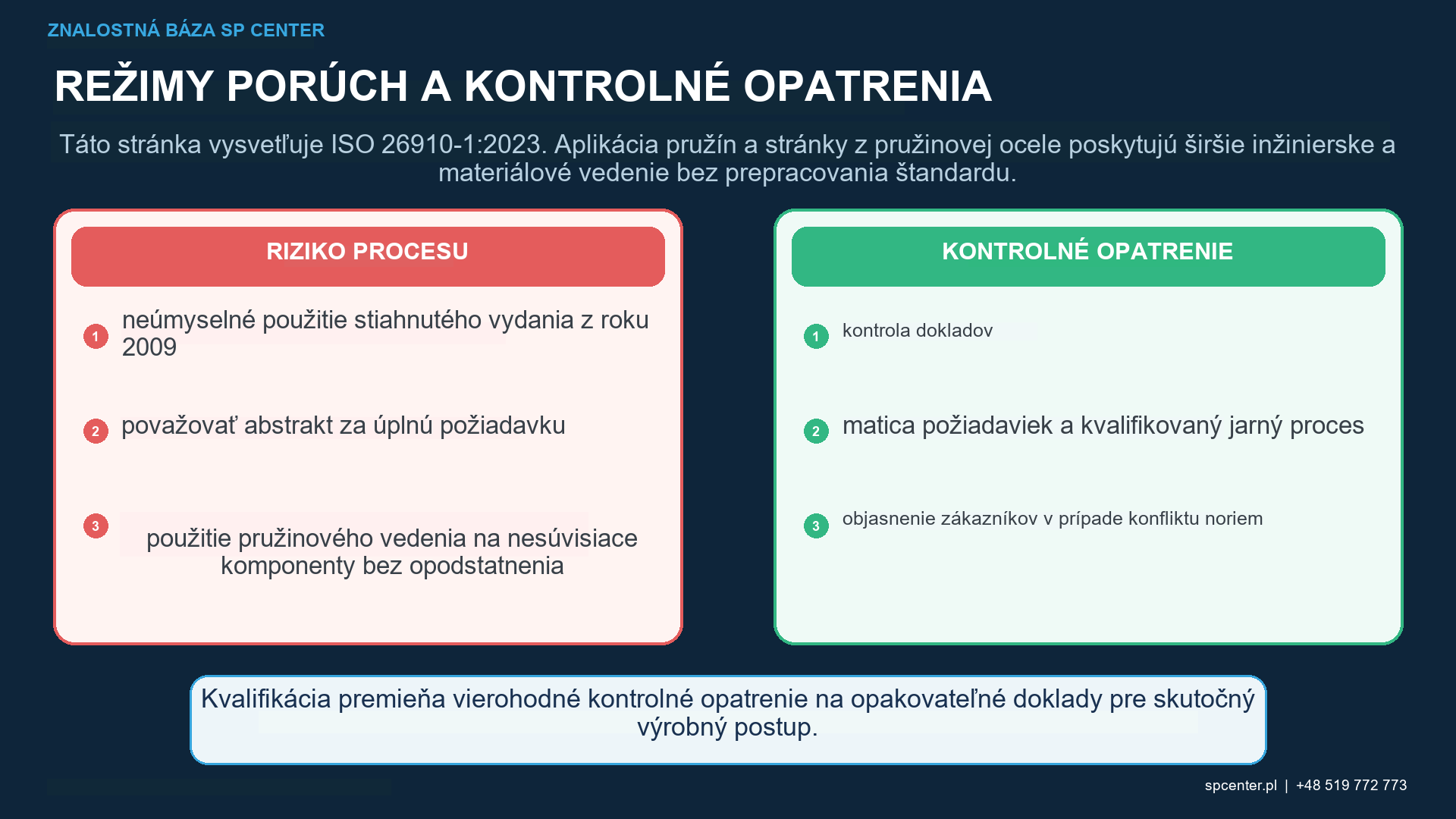

Ktoré poruchy vyžadujú obmedzenie?
- Bola použitá nesprávna edícia alebo požiadavka na produkt.
- Pokrytie vnútornej cievky alebo konca nie je možné preukázať.
- Stav média, intenzita alebo konfigurácia zariadenia je mimo schváleného stavu.
- Časti sa navzájom tienili alebo boli poškodené počas manipulácie s hromadným materiálom.
- Následná operácia zmenila kvalifikovanú sekvenciu.
- Poslednú prijateľnú dávku nie je možné identifikovať po alarme alebo neúspešnej kontrole.
Opätovné spracovanie nie je automatická korekcia. Dodatočná expozícia môže zmeniť drsnosť, rozmery, tvárnenie za studena a zvyškové napätie. Používajte iba výslovne schválený postup opätovného spracovania a zopakujte požadované schválenie.
Často kladené otázky
Je ISO 26910-1:2023 aktuálne vydanie?
Áno. ISO uvádza druhé vydanie 2023 ako publikované. ISO 26910-1:2009 a jeho dodatok 2017 sú stiahnuté. Zmluva sa môže stále odvolávať na špecifické vydanie, ktoré sa musí vyriešiť počas kontroly dokumentu.
Aký je účel pružinového guľôčkovania podľa ISO 26910-1?
Verejný abstrakt ISO uvádza, že všeobecný postup má za cieľ zlepšiť odolnosť voči únave a praskaniu v dôsledku korózie v dôsledku napätia, najmä zavedením tlakových zvyškových napätí do povrchových vrstiev pružiny.
Poskytuje norma jeden recept pre každú pružinu?
Nie. Materiál, tepelné spracovanie, typ pružiny, veľkosť drôtu alebo pásu, geometria, prístup, stav povrchu a požiadavky zákazníka určujú kvalifikovaný procesný postup.
Prečo je pokrytie ťažké pri špirálových pružinách?
Malý rozstup a vnútorný priemer môžu zatieniť prúd média. Upevnenie, orientácia, relatívny pohyb, veľkosť média a schválená metóda pozorovania musia predstavovať najťažšiu požadovanú oblasť.
Dokazuje správna Almenova intenzita, že pružina je prijateľná?
Nie. Intenzita charakterizuje štandardizovaný prúd. Pokrytie, stav pracovného média, kvalita povrchu, rozmery a akékoľvek požiadavky na výkon pružiny zostávajú oddelené.
Môžu byť pružiny guľôčkované hromadne?
Iba vtedy, keď schválené zariadenie, veľkosť zaťaženia, oddelenie dielov a pohyb poskytujú kvalifikovanú intenzitu a pokrytie bez neprijateľného tienenia alebo poškodenia medzi dielmi.
Zabraňuje guľôčkovanie vždy relaxácii?
Nie. Relaxácia závisí od materiálu, napätia, teploty, času, výrobného postupu a stability zvyškového napätia. Nárok vyžaduje doklady špecifické pre danú aplikáciu.
Čo má obsahovať dopyt na guľôčkovanie pružín?
Poskytnite výkres a revíziu, typ a rozmery pružiny, materiál a tepelné spracovanie, zóny spracovania a vylúčenia, použité štandardné vydania, intenzitu a pokrytie, obmedzenia médií, postupnosť procesu, množstvo, logiku šarže a požadované záznamy.
Kľúčové poznatky
- ISO 26910-1:2023 je aktuálne druhé vydanie; vydanie a dodatok 2009 boli stiahnuté.
- Norma poskytuje všeobecné postupy, nie jedno nastavenie pre každú pružinu.
- Prístup k vnútornému vinutiu, konce, rozstup a objemové zaťaženie môžu kontrolovať skutočné riziko procesu.
- Intenzita, pokrytie, stav pracovného média a výkon pružiny zostávajú samostatnými dokladmi.
- Výrobná postupnosť a konečný relevantný stav musia podporovať deklarovaný prínos.
- Chýbajúce alebo protichodné požiadavky si vyžadujú riadené objasnenie pred spracovaním.
Súvisiace príručky SP Center
Technické referencie
1. ISO 26910-1:2023, Pružiny — Guľôčkovanie — Časť 1: Všeobecné postupy
2. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
3. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Táto príručka sumarizuje verejný rozsah a inžinierske vzťahy, nie autorské práva chránené klauzuly. Použite kompletné revízie uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka.
