Prispôsobte proces stavu pružinovej ocele, geometrii komponentu a prevádzkovému zaťaženiu – a overte rovnováhu medzi tlakovým napätím, drsnosťou, poškodením a stabilitou
Pružinová oceľ guľôčkovaná guľôčkovaním nie je jediný recept. Ventilové pružiny, pružinové pružiny, listové pružiny a torzné tyče kombinujú vysokú pevnosť materiálu s ťažkým cyklickým zaťažením a povrchovo citlivým zlyhaním. Proces môže zaviesť užitočné zvyškové tlakové napätie a tvárnenie za studena, ale únavová účinnosť závisí od celého postupu: čistota ocele, tepelné spracovanie, oduhličenie, tvárnenie a obrábanie, kritická geometria, guľôčkovanie, povlakovanie alebo vypaľovanie a prevádzkové zaťaženie.
Prečo si pružinové ocele vyžadujú aplikácie guľôčkovania?
Vysokopevnostné pružinové ocele môžu byť citlivé na malé povrchové prekrytia, švy, jamky, stopy po brúsení, oduhličené zóny a nekovové inklúzie. Guľôčkovanie mení napätie spôsobujúce trhliny v blízkosti povrchu; neodstraňuje základnú populáciu defektov ani nezaručuje, že iniciácia únavy zostane na povrchu.
Pri veľmi dlhej životnosti môžu trhliny vznikať pod tlakovou vrstvou pri inklúzii alebo v oblasti ťahových zvyškových napätí. Zvyškové napätia sa môžu tiež uvoľňovať pri cyklickom alebo tepelnom zaťažení. Kvalifikácia preto musí riešiť príslušný mechanizmus poruchy a oblasť životnosti, nie iba hodnotu na povrchu bezprostredne po guľôčkovaní.
| Rodina pružín | Typické kritické miesta | Kvalifikačné otázky |
|---|---|---|
| Špirálová tlačná alebo ventilová pružina | Povrch drôtu, vnútorná cievka, prechod na koniec cievky, uzemnenie a kontaktné značky | Môže prúd dosiahnuť celý obvod a rozostup cievok bez kolízie, tieňovania alebo neošetrených pásov? |
| Ťažná alebo torzná pružina | Háky, ohyby, vnútorné polomery, ramená a tvarovacie stopy | Sú vysoko namáhané tvarovacie zóny zahrnuté, chránené alebo samostatne kvalifikované? |
| Listová pružina | Napínacia plocha, hrany, prechody medzi okami, stredová oblasť, upínacie a medzivrstvové kontaktné zóny | Sú kontrolované okuje, oduhličenie, stav hrán, podpera upínacieho prípravku a deformácia? |
| Torzná tyč alebo stabilizátor | Zaoblenia, drážkovanie, prechody, ohyby a lokálne obrábané zóny | Zodpovedá mapa ošetrenia vypočítanej koncentrácii napätia a následnému spojovaciemu alebo povlakovému sledu? |
Tabuľka 1. Geometria a prevádzkové napätie určujú, ktoré zóny vyžadujú ošetrenie a reprezentatívne overenie.

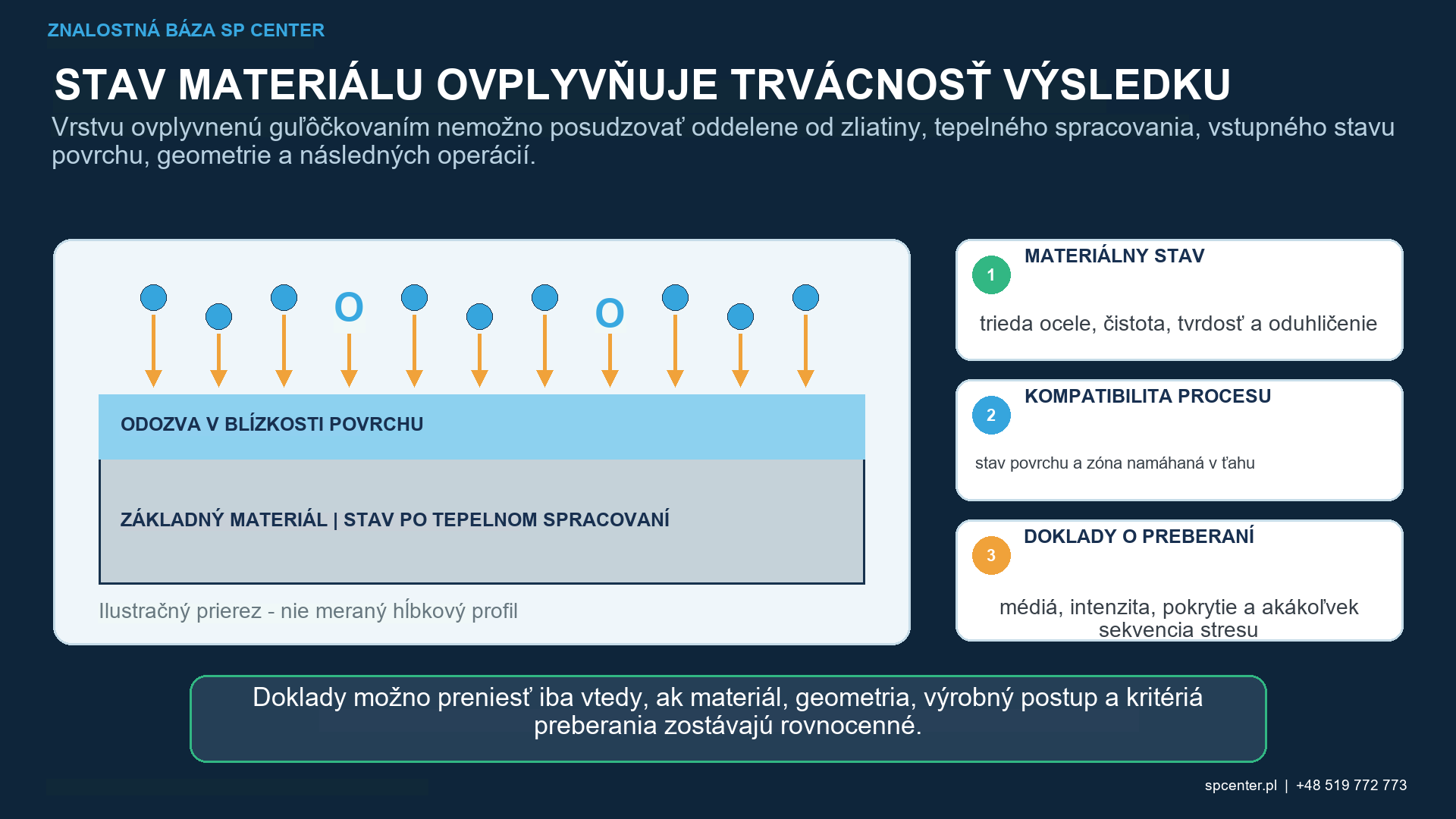

Čo je potrebné vedieť pred výberom parametrov?
Zaznamenajte druh a požadovanú čistotu materiálu, tepelné spracovanie, rozsah tvrdosti, mikroštruktúru, hrúbku prierezu, medzu oduhličenia, východiskové zvyškové napätia a stav povrchu. Odstraňovanie okovín alebo čistenie tryskaním oddeľte od riadeného guľôčkovania určeného na zvýšenie únavovej odolnosti.
Definujte kritické povrchy, oblasti vylúčené z guľôčkovania, pravidlá prechodov, rozmerové medze a následné operácie. Proces kvalifikovaný na leštených plochých vzorkách nemožno automaticky preniesť na ťahaný drôt, valcované hrany listových pružín, tvarovaný hák alebo brúsený koniec.
Ako interagujú intenzita, médium a expozícia?
| Premenná | Potenciálny prínos | Spôsob poruchy pri nesprávnom použití |
|---|---|---|
| Rýchlosť nárazu a Almenova intenzita | Zmeny hĺbky plastickej zóny a odozvy procesu | Nadmerná drsnosť, prehýbanie, mikrotrhliny alebo deformácia; nominálny tlak alebo rýchlosť kolesa nie je intenzita |
| Veľkosť média | Väčšie médiá môžu za vhodných podmienok zväčšiť ovplyvnenú hĺbku; Menšie médiá môžu zlepšiť prístup a povrchovú úpravu | Slabý prístup, premostenie, plytká odozva alebo nadmerné vtlačenie v závislosti od geometrie a energie |
| Tvrdosť a stav pracovného média | Podporuje plastickú deformáciu pružinovej ocele s vysokou tvrdosťou, ak to špecifikácia umožňuje | Sploštenie alebo lom média, kontaminácia a agresívne poškodenie povrchu |
| Pokrytie a expozícia | Uzatvára neošetrené povrchové medzery a môže prehĺbiť kumulatívnu studenú tvárnenie | Neúmyselné preexponovanie, drsnosť a poškodenie; Zvýšené pokrytie nezaručuje lepšiu únavu materiálu |
| Uhol, vzdialenosť a upínanie | Riadi lokálnu energiu, prístup a opakovateľnosť | Tieňovanie, nerovnomerné spracovanie, kontaktné stopy a pohyb pružiny |
| Guľôčkovanie s predpätím alebo viacstupňové guľôčkovanie | Možno prispôsobiť zvyškové napätie, keď sú kvalifikované zaťažený stav a postupnosť | Nesprávne predpätie, strata kontroly, geometrická zmena alebo neschválená náhrada za konvenčné guľôčkovanie |
Tabuľka 2. Každý parameter mení niekoľko výstupov; žiadna premenná by sa nemala optimalizovať izolovane.
Intenzita sa stanovuje z platnej saturačnej krivky pomocou požadovaného Almenovho systému. Nie je identická s tlakom vzduchu, rýchlosťou kolesa alebo rýchlosťou nárazu. Pokrytie je podiel špecifikovaného povrchu, ktorý vykazuje odtlačky nárazu podľa schválenej metódy; Nie je to zvyškové napätie a „väčšie pokrytie“ nie je univerzálne pravidlo únavy.
Ako sa ošetrujú tvrdé pružinové ocele bez poškodenia povrchu?
Vysoká tvrdosť cieľa môže vyžadovať médiá a podmienky nárazu schopné vyvolať zamýšľanú plastickú odozvu. Zároveň krehké alebo poškodené povrchové podmienky môžu byť netolerantné voči agresívnym nárazom. Tvrdosť média, veľkosť, tvar, kontrola rozlomených častíc, rýchlosť, uhol a expozícia sa musia posudzovať spoločne.
Skontrolujte relevantné okrajové podmienky na prekrytia, záhyby, ostré vtlačenia, praskliny, nadmernú drsnosť a rozmerovú zmenu. Zhodný výsledok Almenovho testu nevylučuje neprijateľné poškodenie súčiastky.

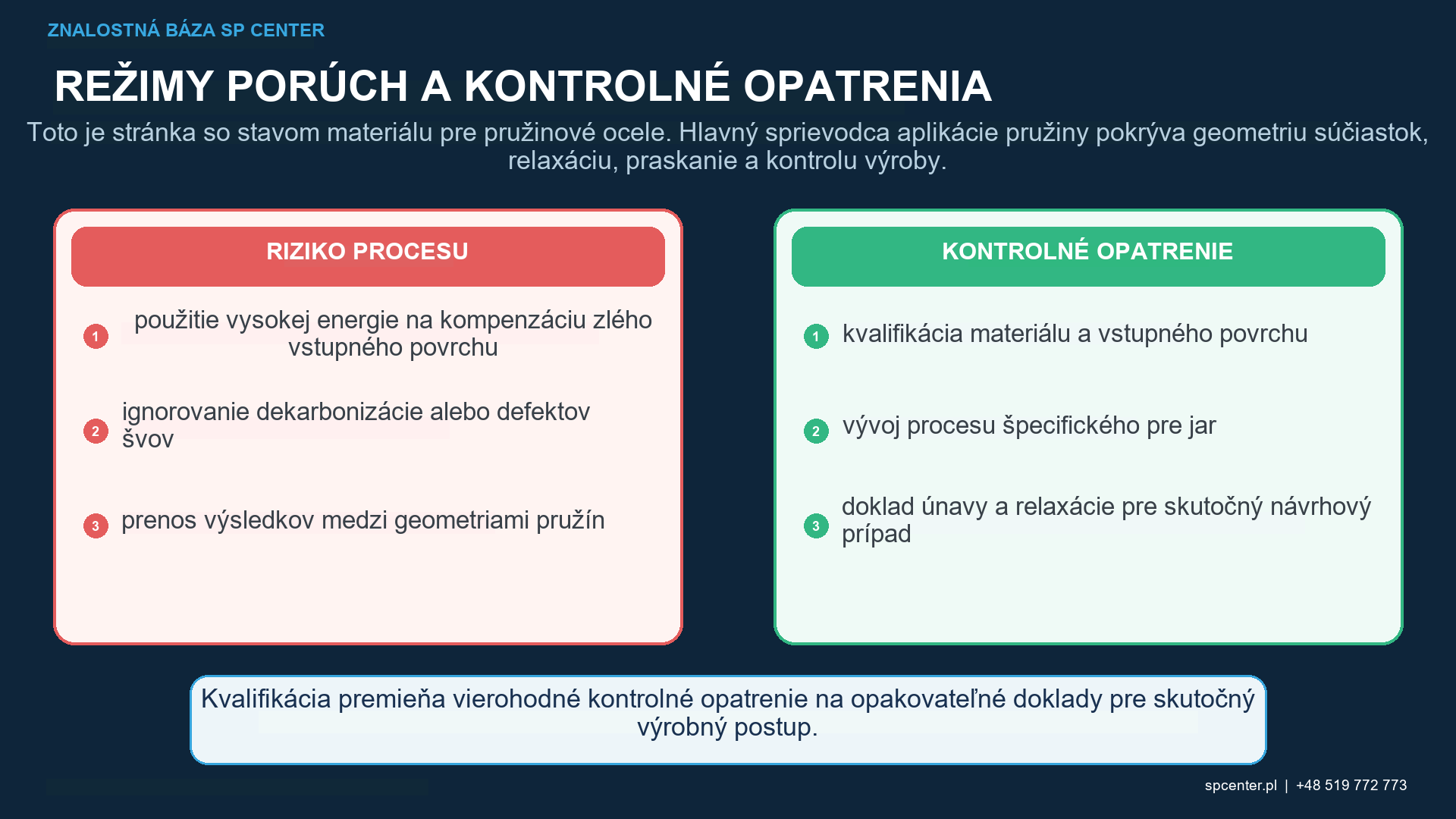

Prečo sú dekarbonizácia a povrchové defekty rozhodujúce?
Oduhličenie znižuje tvrdosť v blízkosti povrchu a mení plastickú odozvu a odolnosť proti únave. Guľôčkovanie môže zmeniť pole zvyškového napätia oduhličeného povrchu, ale neobnovuje stratený uhlík ani automaticky neodstraňuje postihnutú hĺbku. Prevencia, meranie a autorizovaný postup prijatia alebo odstránenia zostávajú nevyhnutné.
Guľôčkovanie môže uzavrieť vizuálny vzhľad švu alebo prekrytia bez odstránenia defektu. Vstupná kontrola povrchu a analýza lomu by mali rozlišovať medzi poruchami spôsobenými defektmi a nedostatočným guľôčkovaním.
Kedy by sa malo zvážiť guľôčkovanie pod napätím alebo dvojité guľôčkovanie?
Guľôčkovanie pod napätím aplikuje elastické predpätie počas nárazu a potom uvoľňuje diel, aby sa vytvorilo iné pole zvyškového napätia. Dvojité guľôčkovanie aplikuje dva kontrolované stupne, zvyčajne s rôznymi médiami alebo energiou. Obe môžu byť účinné v kvalifikovanom systéme; ani jedna nie je jednoducho „pokrytie 200 %“.
Riaďte veľkosť a smer predpätia, tuhosť upínacieho prípravku, polohu dielu, priehyb pružiny, bezpečnosť, postupnosť expozície a odľahčenie. Potvrďte, že prínos zvyškového napätia a únavy je opakovateľný na skutočnej skupine komponentov.
Ako postupnosť procesu ovplyvňuje výsledok?
Tepelné spracovanie, odstraňovanie okovín, tvárnenie, brúsenie, guľôčkovanie, povlakovanie, vypaľovanie, prednastavenie a montáž môžu zmeniť stav povrchu alebo zvyškové napätia. Ak po guľôčkovaní nasleduje úber materiálu, časť ošetrenej vrstvy sa môže stratiť. Ohrev po guľôčkovaní môže napätia uvoľniť alebo prerozdeliť; účinok závisí od času, teploty, materiálu a predchádzajúceho tvárnenia za studena.
Kvalifikujte kompletný výrobný postup a riadite zmeny vytvrdzovania povlaku, odbúrávania napätia alebo čistenia. Neodvodzujte tepelnú stabilitu iba z meraní pri izbovej teplote.
Ktoré doklady podporujú výkonnosť pri únave?
| Úroveň dokladov | Vhodné kontroly | Podporované rozhodnutie |
|---|---|---|
| Prichádzajúca pružinová oceľ | Identita materiálu, tepelné spracovanie, tvrdosť, mikroštruktúra, čistota a doklad o oduhličení | Či diel patrí do kvalifikovanej skupiny materiálov a povrchov |
| Vykonávanie procesu | Overenie platnej krivky nasýtenia a intenzity, kontrola média, prietoku, programu, upínania, maskovania a pokrytia | Či bol vykonaný schválený proces guľôčkovania |
| Integrita povrchu | Vizuálna alebo mikroskopická kontrola poškodenia, drsnosti, topografie, rozmerov a čistoty | Či sa procesom zabránilo neprijateľnej degradácii povrchu alebo geometrie |
| Profil zvyškového napätia a tvárnenia za studena | Kvalifikovaná röntgenová alebo iná vhodná hĺbková metóda, metriky tvrdosti alebo difrakčných čiar, ak je to odôvodnené | Či zamýšľaný bol vytvorený a zachovaný stav blízko povrchu |
| Výkon aplikácie | Reprezentatívne únavové skúšky so správnou geometriou, pomerom zaťaženia, prostredím a analýzou porúch | Či celý procesný postup podporuje deklarovanú pružinovú pevnosť |
Tabuľka 3. Zhoda procesu a výkon aplikácie sú súvisiace, ale odlišné úrovne dokladov.
Únavové skúšky majú reprodukovať rozhodujúci stav napätia a pravdepodobné miesto iniciácie. Zaznamenajte vzorky bez porušenia pri dosiahnutí hranice, porušenia, miesta vzniku lomu a štatistické spracovanie. Zvýšenie životnosti uvedené pre konkrétnu oceľ, tvrdosť, vzorku a pomer zaťaženia nie je univerzálnym konštrukčným súčiniteľom.

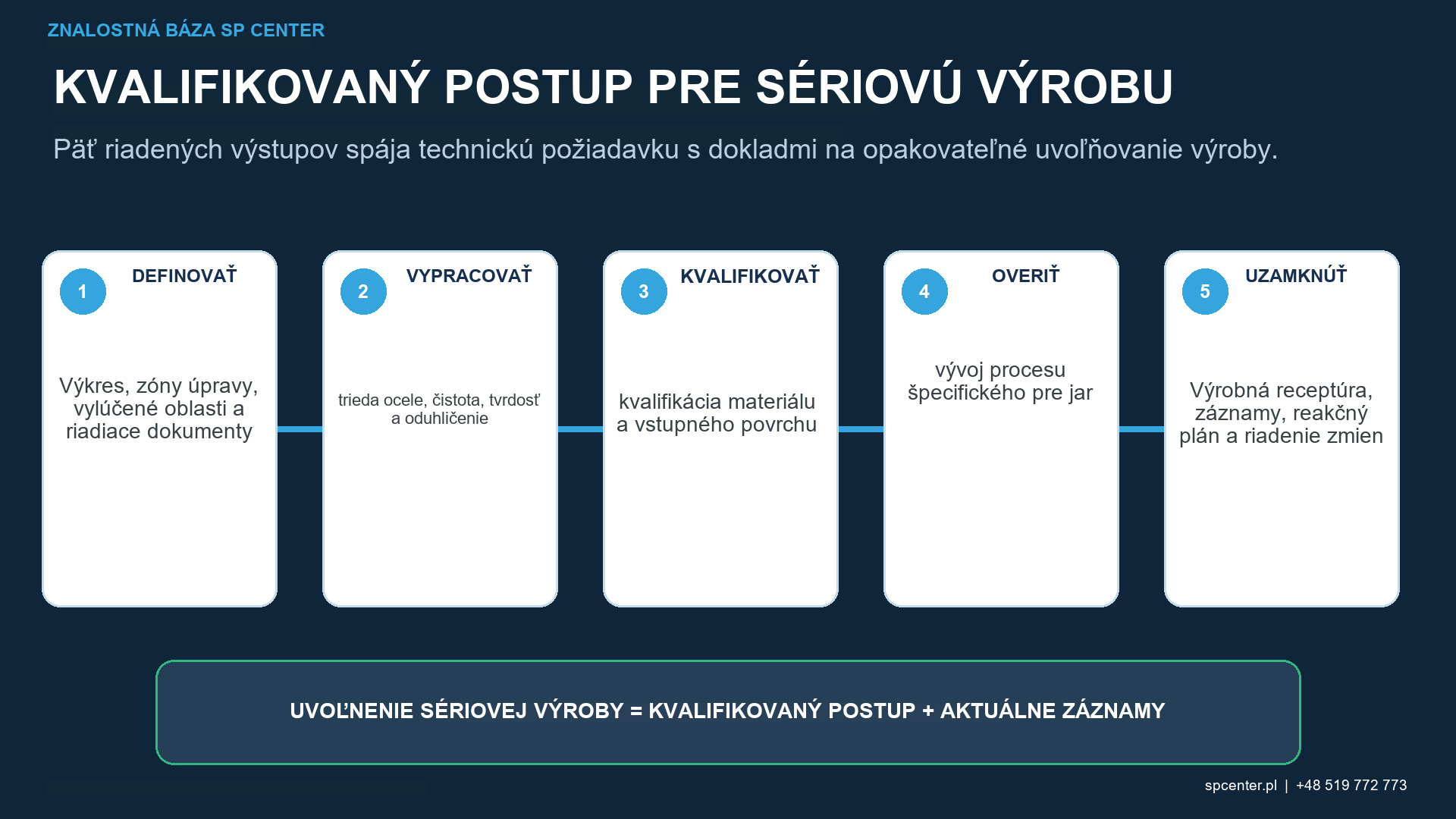

Čo by mal plán riadenia výroby zahŕňať?
- Sledovateľnosť materiálu, tepelného spracovania, tvrdosti a skupiny povrchov.
- Schválené zóny výkresov, maskovanie, upínacie prípravky a revízia programu.
- Aktuálna saturačná krivka, overenie intenzity a platné Almenovo skúšobné usporiadanie.
- Špecifikácia média, veľkosť prevádzkovej zmesi, tvar, tvrdosť a kontrola kontaminácie.
- Parametre prietoku, tlaku alebo kolesa a monitorovanie zariadenia definované postupom.
- Metóda pokrytia, akceptácia, osvetlenie alebo zväčšenie a pravidlo neprístupnej zóny.
- Kontroly povrchu, rozmerov, čistoty a tepelného cyklu po guľôčkovaní.
- Identifikácia šarže, odchýlky, schválenia a uchované výsledky.
Často kladené otázky
Zvyšuje guľôčkovanie vždy únavovú životnosť pružiny?
Nie. Výhoda závisí od ocele, tepelného spracovania, defektov, oduhličenia, geometrie, poškodenia povrchu, stability zvyškového napätia a prevádzkového zaťaženia. Nevhodný proces môže priniesť malý úžitok alebo skrátiť životnosť.
Malo by byť médium tvrdšie ako pružinová oceľ?
Tvrdosť média musí zodpovedať príslušnej špecifikácii a kvalifikovanému procesu. Dostatočná tvrdosť a tvarová stálosť môžu byť dôležité pre tvrdú pružinovú oceľ, ale jednoduchý univerzálny pomer tvrdosti nie je bezpečným pravidlom výberu.
Môže guľôčkovanie odstrániť oduhličenú vrstvu?
Nepoužívajte kontrolované guľôčkovanie ako predpokladanú operáciu obrábania alebo čistenia. Oduhličeniu sa musí predchádzať, musí sa merať a plánovať; každý krok odstraňovania materiálu si vyžaduje vlastný kontrolovaný základ.
Je vyššia Almenova intenzita vždy lepšia pre pružinu?
Nie. Vyššia intenzita mení procesnú odozvu, ale môže zvýšiť drsnosť, poškodenie a deformáciu. Namiesto maximalizácie jednej hodnoty vyberte kvalifikované okno z dokladov relevantných pre únavu.
Čo je guľôčkovanie pod napätím?
Pružina alebo vzorka je počas guľôčkovania elasticky predpätá, takže sa mení stav zvyškového napätia v nezaťaženom stave. Veľkosť zaťaženia, smer, upevnenie, postupnosť a bezpečnosť vyžadujú samostatnú kvalifikáciu a schválenie.
Môže byť pokrytie 200 % nahradené guľôčkovaním pod napätím alebo dvojitým guľôčkovaním?
Nie. Zvýšená expozícia, guľôčkovanie pod predpätím a druhý stupeň média alebo intenzity sú odlišné zmeny procesu. Jeden sa nesmie nahradiť iným bez povolenia a dokladov.
Ovplyvňuje vytvrdzovanie farby stav guľôčkovania?
Môže. Teplota, čas, materiál a zaťaženie môžu uvoľniť alebo prerozdeliť zvyškové napätie. Overte kompletný tepelný cyklus a postupnosť po guľôčkovaní pre danú aplikáciu.
Ktorý test únavy by mal kvalifikovať proces pružiny?
Použite test reprezentatívny pre geometriu komponentu, stav napätia, pomer zaťaženia, režim cyklu, prostredie a miesto poruchy. Samotné údaje z kupónu nemusia predstavovať cievku, oko, hák, zaoblenie alebo kontaktnú zónu.
Kľúčové poznatky
- Začnite so stavom ocele, populáciou defektov, geometriou a prevádzkovým zaťažením.
- Vyvážte hĺbku zvyškového napätia s drsnosťou, poškodením a deformáciou.
- Nepovažujte intenzitu, pokrytie alebo tvrdosť média za nezávislé optimalizačné ciele.
- Riaďte oduhličenie a defekty, namiesto toho, aby ste očakávali, že ich guľôčkovanie opraví.
- Guľôčkovanie s predpätím, dvojstupňové guľôčkovanie a ohrev po guľôčkovaní kvalifikujte ako odlišné zmeny.
- Pre aplikačné nároky použite reprezentatívne doklady o únave a lome.
Súvisiace príručky SP Center
- Profil hĺbky zvyškového napätia
- 100 % vs. 200 % Pokrytie
- Nadmerné guľôčkovanie: keď prílišná expozícia poškodí súčiastku
- Tvrdosť a mikrotvrdosť
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
3. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
6. Farrahi a kol., guľôčkovanie, zvyškové napätie a únavová životnosť pružinovej ocele, 1995
7. Experimentálne údaje o zvyškovom napätí pre pružinové ocele SAE 5160 a DIN 51CrV4, 2026
8. Guľôčkovanie a únavová pevnosť pružinovej ocele SAE 9245, 2002
Poznámka k norme: Medze materiálu, procesné parametre, guľôčkovanie s predpätím, pokrytie, tepelný sled a akceptácia sa riadia úplnými riadenými požiadavkami na súčiastku.
