Matcha processen med fjäderstålets skick, komponentgeometri och driftsbelastning – och validera balansen mellan tryckspänning, ytråhet, skada och stabilitet
Kulpening av fjäderstål är inte ett enda recept. Ventilfjädrar, fjädringsspolar, bladfjädrar och torsionsstänger kombinerar hög materialhållfasthet med allvarlig cyklisk belastning och ytkänsligt brott. Processen kan introducera användbar tryckrestspänning och kallbearbetning, men utmattningsprestanda beror på hela processen: stålrenhet, värmebehandling, avkolning, formning och bearbetning, kritisk geometri, kulpening, beläggning eller bakning och servicebelastning.
Varför kräver fjäderstål kulpeningstillämpningar?
Höghållfasta fjäderstål kan vara känsliga för små ytöverlappningar, sömmar, gropar, slipmärken, avkolnade zoner och icke-metalliska inneslutningar. Kulpening förändrar den sprickdrivande spänningen nära ytan; det raderar inte den underliggande defektpopulationen eller garanterar att utmattningsinitieringen kvarstår vid ytan.
Vid mycket långa livslängder kan sprickor initieras under tryckspänningsskiktet vid en inneslutning eller i ett område med dragrestspänningar. Restspänningarna kan också relaxera under cyklisk eller termisk belastning. Kvalificeringen måste därför omfatta relevant felmekanism och livslängdsområde, inte bara ytvärdet i direkt kulpenat tillstånd.
| Fjäderfamilj | Typiska kritiska platser | Kvalificeringsfrågor |
|---|---|---|
| Spiralformad kompressions- eller ventilfjäder | Trådyta, inuti spiralen, övergång till ändspiralen, jordände och kontaktmärken | Kan strömmen nå hela omkretsen och spiralavståndet utan kollision, skuggning eller obehandlade band? |
| Drag- eller torsionsfjäder | Krokar, böjar, innerradier, ben och formningsmärken | Ingår, skyddas eller kvalificeras särskilt högbelastade formningszoner? |
| Bladfjäder | Spännyta, kanter, ögleövergångar, mittområde, kläm- och mellanbladskontaktzoner | Kontrolleras glödskal, avkolning, kanttillstånd, fixturstöd och distorsion? |
| Torsionsstång eller stabilisator | Avrundningar, splines, övergångar, böjar och lokalt bearbetade zoner | Stämmer behandlingskartan överens med den beräknade spänningskoncentrationen och efterföljande sammanfognings- eller beläggningssekvens? |
Tabell 1. Geometri och driftsspänning avgör vilka zoner som kräver behandling och representativ validering.

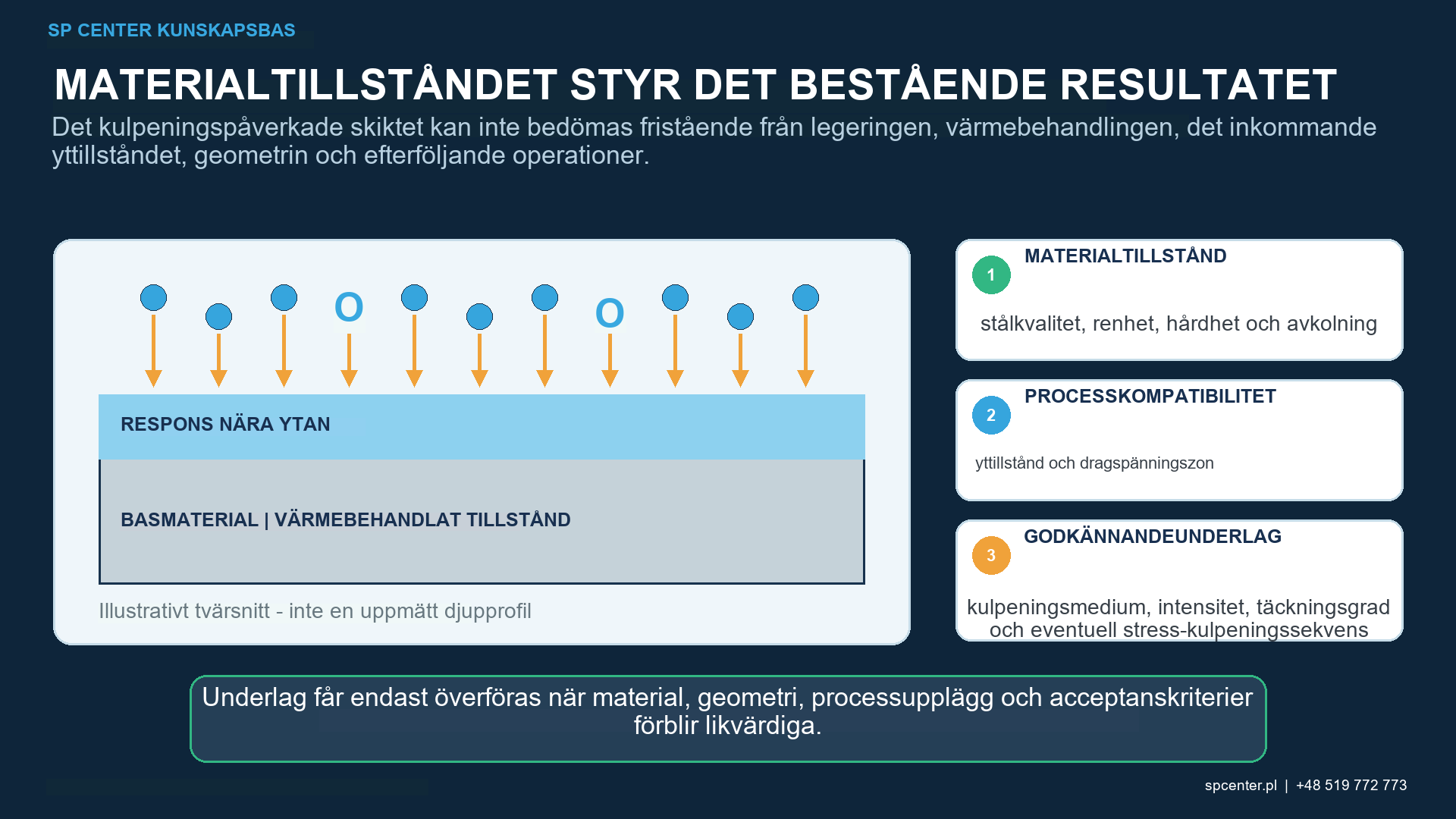

Vad måste man veta innan man väljer parametrar?
Registrera materialkvalitet och renhetsgrund, värmebehandling, hårdhetsområde, mikrostruktur, sektionstjocklek, avkolningsgräns, befintlig restspänning och yttillstånd. Separera borttagning av glödskal eller rengöring med blästring från kontrollerad kulpening för utmattningsförbättring.
Definiera kritiska ytor, områden som inte ska kulpenas, övergångsregler, måttgränser och efterföljande operationer innan processen utvecklas.
Hur samverkar intensitet, kulpeningsmedium och exponering?
| Variabel | Potentiell fördel | Felläge vid felaktig tillämpning |
|---|---|---|
| Slaghastighet och Almenintensitet | Ändrar plastisk zondjup och processrespons | Överdriven ytråhet, vikning, mikrosprickbildning eller distorsion; nominellt tryck eller hjulhastighet är inte intensitet |
| Mediestorlek | Större kulpeningsmedium kan öka det påverkade djupet under lämpliga förhållanden; Mindre medier kan förbättra åtkomst och ytfinish | Dålig åtkomst, överbryggning, ytlig respons eller överdriven indentation beroende på geometri och energi |
| Mediets hårdhet och skick | Stöder plastisk deformation av fjäderstål med hög hårdhet när specifikationen tillåter | Mediets utplattning eller brott, kontaminering och aggressiva ytskador |
| Täckningsgrad och exponering | Stänger obehandlade ytspalt och kan fördjupa kumulativ kallbearbetning | Oavsiktlig överexponering, ytråhet och skador; Ökad täckningsgrad garanterar inte bättre utmattning |
| Vinkel, avstånd och fixtur | Styr lokal energi, åtkomst och repeterbarhet | Skuggning, ojämn behandling, kontaktmärken och fjäderrörelse |
| Spänningskulpening eller flerstegspolering | Kan skräddarsy restspänning när det belastade tillståndet och sekvensen är kvalificerade | Felaktig förspänning, kontrollförlust, geometrisk förändring eller icke godkänd substitution för konventionell kulpening |
Tabell 2. Varje parameter ändrar flera utgångar; ingen variabel bör optimeras isolerat.
Intensiteten fastställs från en giltig mättnadskurva med hjälp av det erforderliga Almen-systemet. Den är inte identisk med lufttryck, hjulhastighet eller slaghastighet. Täckningsgrad är den andel av den specificerade ytan som visar slagavtryck enligt den godkända metoden; Det är inte restspänning, och ”mer täckningsgrad” är inte en universell utmattningsregel.
Hur behandlas hårda fjäderstål utan ytskador?
Hög målhårdhet kan kräva kulpeningsmedium- och slagförhållanden som kan producera den avsedda plastiska responsen. Samtidigt kan spröda eller skadade ytförhållanden vara intoleranta mot aggressiva stötar. Medias hårdhet, storlek, form, kontroll av trasiga partiklar, hastighet, vinkel och exponering måste beaktas tillsammans.
Inspektera relevanta randvillkor för överlappningar, veck, skarpa intryckningar, sprickbildning, överdriven ytråhet och dimensionsförändringar. Ett överensstämmande Almen-resultat åsidosätter inte oacceptabla delskador.

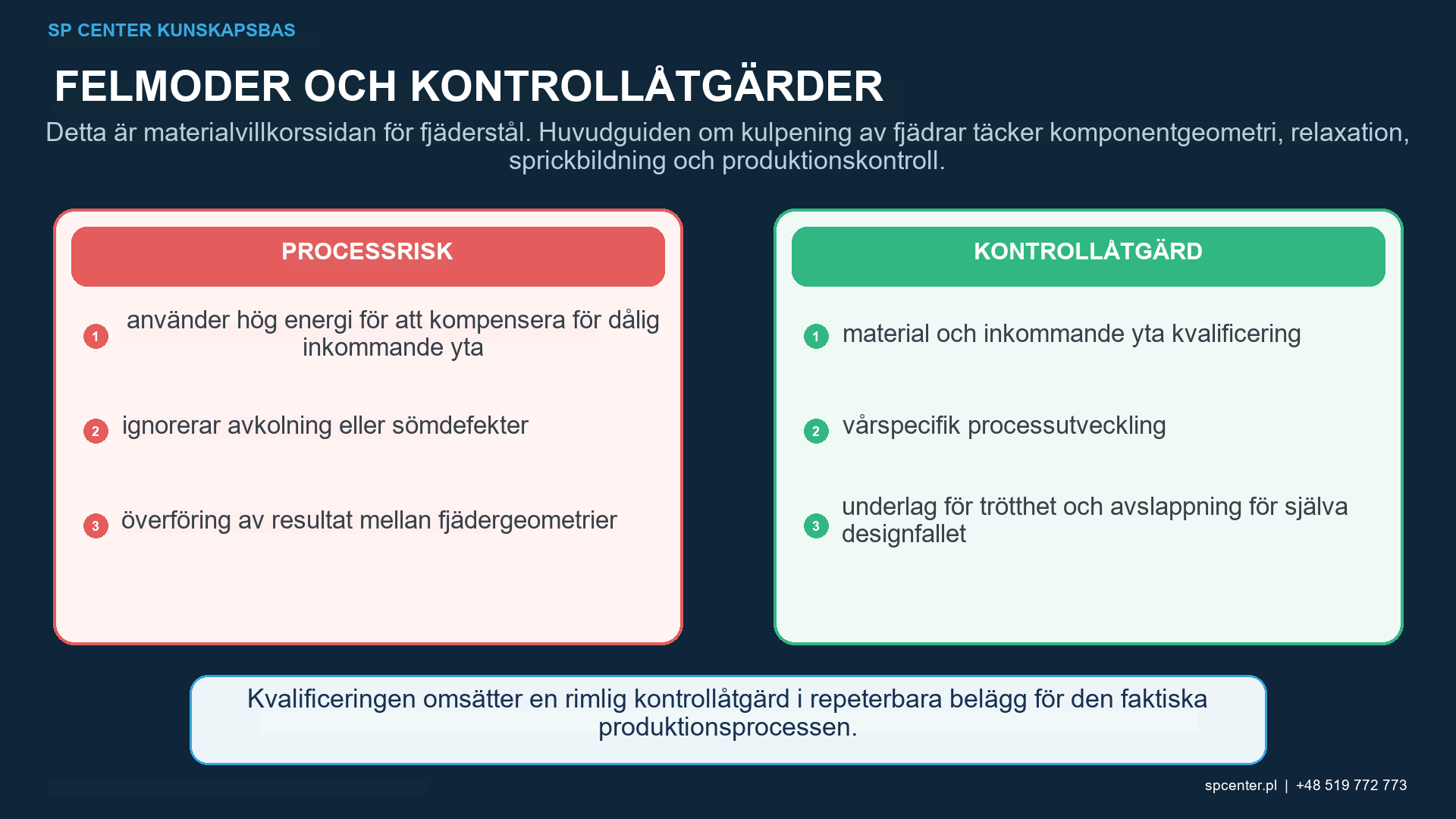

Varför är avkolning och ytdefekter avgörande?
Avkolning minskar hårdheten nära ytan och förändrar plastisk respons och utmattningsmotstånd. Kulpening kan modifiera restspänningsfältet på en avkolnad yta, men det återställer inte förlorat kol eller tar automatiskt bort det påverkade djupet. Förebyggande, mätning och en auktoriserad acceptans- eller borttagningsväg är fortfarande nödvändig.
Kulpening kan stänga det visuella utseendet på en skarv eller överlappning utan att ta bort defekten. Inkommande ytinspektion och brottanalys bör skilja defektdrivna fel från otillräcklig kulpening.
När bör spänningskulpening eller dubbelkulpening övervägas?
Spänningskulpening applicerar en elastisk förbelastning under stöten och frigör sedan delen för att skapa ett annat restspänningsfält. Dubbelkulpening applicerar två kontrollerade steg, vanligtvis med olika kulpeningsmedier eller energi. Båda kan vara effektiva i ett kvalificerat system; ingetdera är helt enkelt ”200 %-täckningsgrad”.
Kontrollera förspänningens storlek och riktning, fixturstyvhet, delposition, fjädernedböjning, säkerhet, exponeringssekvens och avlastning. Bekräfta att fördelen med restspänning och utmattning är repeterbar på den faktiska komponentfamiljen.
Hur påverkar processsekvensen resultatet?
Värmebehandling, avskalning, formning, slipning, kulpening, beläggning, bakning, härdning och montering kan förändra ytbeskaffenheten eller restspänningen. Kulpening före en materialborttagningsoperation kan förlora en del av det behandlade lagret. Uppvärmning efter kulpening kan avlasta eller omfördela spänningen; effekten beror på tid, temperatur, material och tidigare kallbearbetning.
Kvalificera den fullständiga tillverkningsvägen och kontrollera förändringar i beläggningshärdning, spänningsavlastning eller rengöring. Slut inte termisk stabilitet enbart från rumstemperaturmätningar.
Vilka underlag stöder utmattningsprestanda?
| Underlagsnivåer | Lämpliga kontroller | Beslutsstöd |
|---|---|---|
| Ingående fjäderstål | Materialidentitet, värmebehandling, hårdhet, mikrostruktur, renhet och avkolningsbevis | Huruvida delen tillhör den kvalificerade material- och ytfamiljen |
| Processutförande | Giltig mättnadskurva och intensitetsverifiering, medieinspektion, flöde, program, fixtur, maskering och täckningsgrad | Huruvida den godkända kulpeningsprocessen utfördes |
| Ytintegritet | Visuell eller mikroskopisk skadeinspektion, ytjämnhet, topografi, dimensions- och renhetskontroller | Huruvida processen undvek oacceptabel yt- eller geometrisk nedbrytning |
| Restspännings- och kallbearbetningsprofil | Kvalificerad röntgen eller annan lämplig djupmetod, hårdhets- eller diffraktionslinjemetriker där det är motiverat | Huruvida den avsedda Ytnära tillstånd producerades och bibehölls |
| Applikationsprestanda | Representativa utmattningstester med korrekt geometri, belastningsförhållande, miljö- och felanalys | Huruvida hela processupplägget stöder den angivna fjäderbelastningen |
Tabell 3. Processöverensstämmelse och applikationsprestanda är relaterade men distinkta underlagsnivåer.
Utmattningsproven ska återge det styrande spänningstillståndet och den sannolika initieringsplatsen. Registrera prov utan brott vid stoppgränsen, brott, brottursprung och statistisk behandling. En rapporterad livslängdsökning för ett visst stål, en viss hårdhet, provgeometri och lastkvot är inte en universell konstruktionsfaktor.

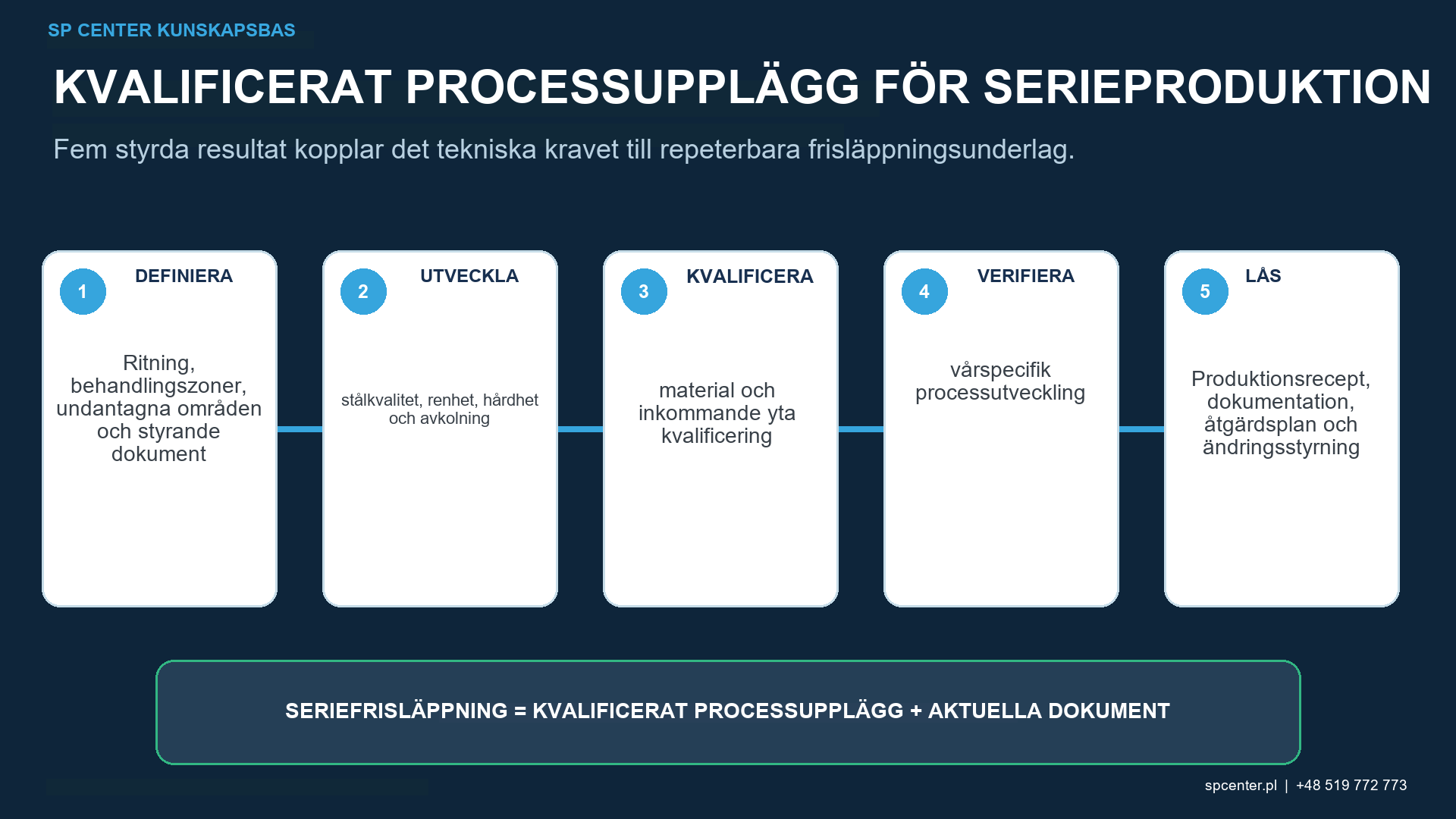

Vad bör produktionskontrollplanen innehålla?
- Material, värmebehandling, hårdhet och spårbarhet av ytfamilj.
- Godkända ritningszoner, maskering, fixtur- och programrevision.
- Aktuell mättnadskurva, verifiering av intensitet och giltig Almen-provningsuppställning.
- Mediespecifikation, driftsblandningens storlek, form, hårdhet och kontamineringskontroll.
- Flöde, tryck eller hjulparametrar och utrustningsövervakning definierad av proceduren.
- Täckningsmetod, acceptans, belysning eller förstoring och oåtkomlig zonregel.
- Yt-, dimensions-, renhets- och termiska cykelkontroller efter kulpening.
- Satsidentifiering, avvikelser, godkännanden och sparade resultat.
Vanliga frågor
Ökar kulpening alltid fjäderns utmattningslivslängd?
Nej. Nyttan beror på stål, värmebehandling, defekter, avkolning, geometri, ytskador, restspänningsstabilitet och driftsbelastning. En olämplig process kan ge liten nytta eller minska livslängden.
Bör mediet vara hårdare än fjäderstålet?
Mediets hårdhet måste följa tillämplig specifikation och kvalificerad process. Tillräcklig hårdhet och formstabilitet kan vara viktigt för hårt fjäderstål, men ett enkelt universellt hårdhetsförhållande är inte en säker valregel.
Kan kulpening ta bort ett avkolnat lager?
Använd inte kontrollerad kulpening som en antagen bearbetnings- eller rengöringsoperation. Avkolning måste förhindras, mätas och åtgärdas; varje materialborttagningssteg kräver sin egen kontrollerade bas.
Är högre Almenintensitet alltid bättre för en fjäder?
Nej. Högre intensitet förändrar processresponsen men kan öka ytråhet, skador och distorsion. Välj ett kvalificerat fönster från utmattningsrelevanta underlag snarare än att maximera ett värde.
Vad är spänningskulpening?
Fjädern eller provet är elastiskt förspänt under kulpeningen så det obelastade restspänningstillståndet ändras. Belastningsstorlek, riktning, fixtur, sekvens och säkerhet kräver separat kvalificering och godkännande.
Kan 200 %-täckningsgrad ersätta spänningskulpening eller dubbelkulpening?
Nej. Ökad exponering, kulpening under förbelastning och ett andra medie- eller intensitetssteg är olika processförändringar. En får inte ersättas med en annan utan godkännande och underlag.
Påverkar en färghärdande bakning det kulpenade tillståndet?
Det kan det. Temperatur, tid, material och belastning kan avlasta eller omfördela restspänning. Validera den fullständiga termiska cykeln och sekvensen efter kulpening för applikationen.
Vilket utmattningstest bör kvalificera en fjäderprocess?
Använd ett test som är representativt för komponentgeometri, spänningstillstånd, belastningsförhållande, cykelregim, miljö och felplats. Kupongdata ensamma kanske inte representerar en spole, öga, krok, hålkäl eller kontaktzon.
Viktiga slutsatser
- Börja med stålets skick, defektpopulation, geometri och driftsbelastning.
- Balansera restspänningsdjup mot ytråhet, skador och distorsion.
- Behandla inte intensitet, täckningsgrad eller mediehårdhet som oberoende optimeringsmål.
- Kontrollera avkolning och defekter snarare än att förvänta sig att kulpening ska reparera dem.
- Kvalificera spännings-kulpening, dubbel kulpening och efterpeeninguppvärmning som separata förändringar.
- Använd representativa underlag för utmattning och brott för applikationsuttryck.
Relaterade SP Center-guider
- Djupprofil för restspänning
- 100 % vs 200 % Täckningsgrad
- Överbehandling vid kulpening: när för hög exponering skadar en komponent
- Hårdhet och mikrohårdhet
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
6. Farrahi et al., kulpening, restspänning och utmattningshållfasthet hos fjäderstål, 1995
7. Experimentella restspänningsdata för SAE 5160 och DIN 51CrV4 fjäderstål, 2026
8. Kulpening och utmattningshållfasthet hos SAE 9245 fjäderstål, 2002
Standardnotering: Materialgränser, processparametrar, spänningskulpening, täckningsgrad, termisk sekvens och acceptans följer de fullständiga kontrollerade kraven för detaljen.
