Použijte aktuální normu pro kuličkování pružin prostřednictvím řízeného přezkoumání dokumentace, reprezentativní geometrie, kvalifikovaného přístupu a samostatných dokladů o intenzitě, pokrytí a výrobku
ISO 26910-1:2023 specifikuje obecné postupy pro kuličkování pružin tryskou za účelem zlepšení odolnosti proti únavě a koroznímu praskání, zejména zavedením tlakových zbytkových napětí do povrchových vrstev. Jedná se o aktuální druhé vydání, které nahradilo ISO 26910-1:2009 a jeho dodatek 2017. Nevytváří jeden univerzální recept na pružiny: výkres, materiál, geometrie, specifikace produktu, smlouva a požadavky zákazníka definují skutečný postup a přijetí.

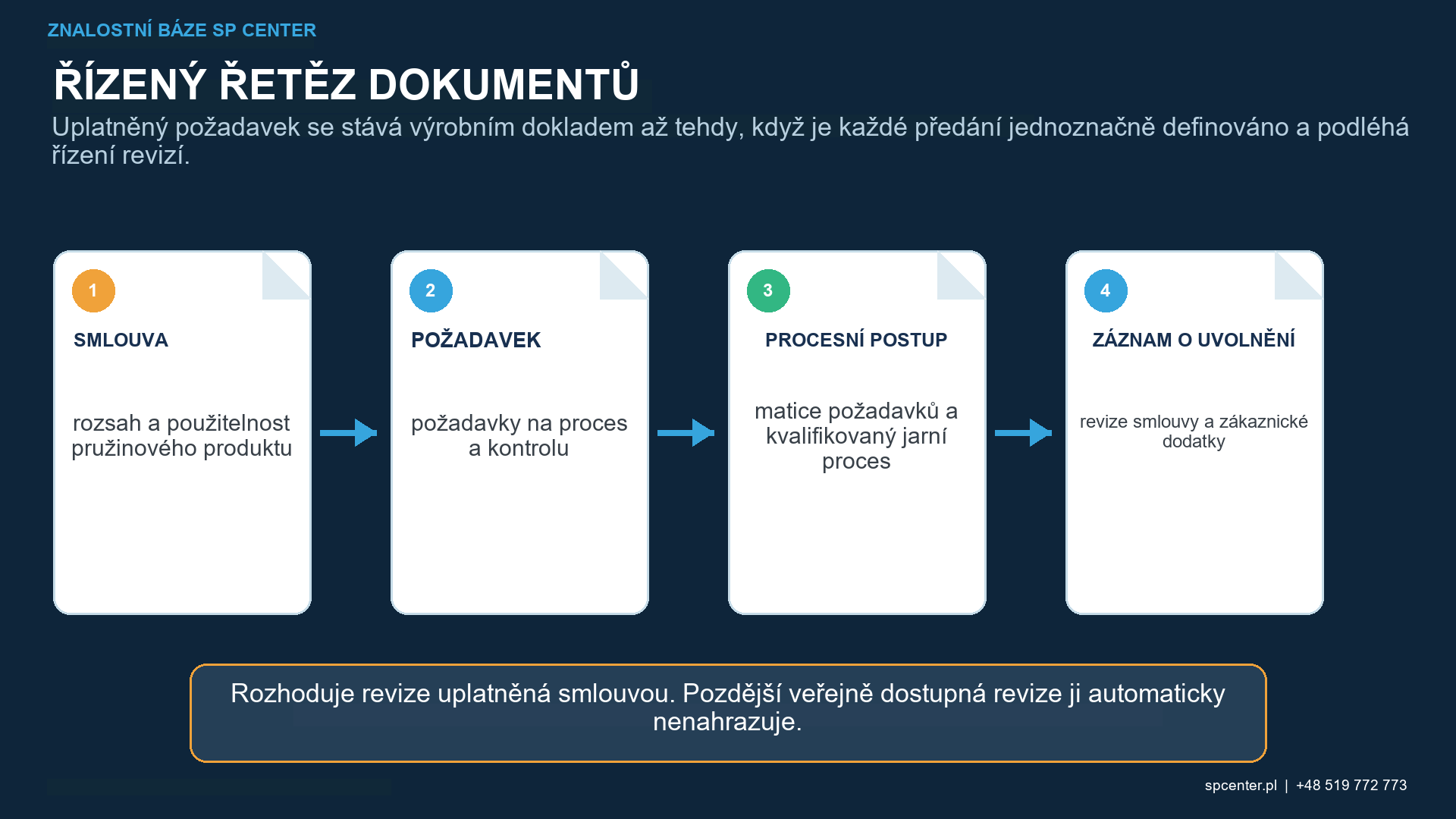

Jaký je stav a rozsah ISO 26910-1:2023?
Katalog ISO identifikuje ISO 26910-1:2023, Pružiny – Kuličkování pružin – Část 1: Obecné postupy, jak bylo publikováno v říjnu 2023. Veřejný abstrakt stanoví jeho obecný účel pro kuličkování pružin, ale neuvádí kompletní procesní ustanovení. Pro provedení použijte zakoupenou normu a odkazované zákaznické dokumenty.
| Otázka týkající se kontroly dokumentu | Rozhodnutí | Záznam |
|---|---|---|
| Které vydání se používá? | ISO 26910-1:2023 je aktuální druhé vydání; vydání 2009 a jeho dodatek 2017 byly staženy. | Kontrola výkresu, objednávky a specifikace. |
| Která pružina je v rozsahu platnosti? | Určete typ pružiny, materiál, tepelné zpracování, rozměry a požadavky specifické pro danou aplikaci. | Rodina součástí a matice použitelnosti. |
| Které povrchy jsou ošetřeny? | Definujte požadované a vyloučené zóny, včetně vnitřních cívek, konců a kontaktních prvků | Mapa řízeného ošetření |
| Které výsledky přijetí platí? | Oddělte intenzitu, pokrytí, médium, povrch, rozměr a jakékoli doklady o výkonu | Matice požadavků k záznamu |
| Jsou dokumenty v konfliktu? | Zastavte výběr parametrů a získejte řízené objasnění | Schválená odchylka nebo reakce zákazníka |
Tabulka 1. Aktuální veřejné vydání a smluvně uplatněné vydání jsou dvě skutečnosti, které je třeba sladit, nikoli tiše nahradit.
Proč geometrie pružiny vyžaduje specializovanou kontrolu procesu?
Pružina není plochý kupón. Rozteč cívek, vnitřní průměr, průřez drátu nebo pásku, konce, háčky, přechody a kontaktní značky mohou změnit přístup a lokální odezvu. Oblasti s vysokým provozním namáháním se mohou shodovat s nejobtížněji dostupnými nebo kontrolovatelnými povrchy.
Namapujte požadované povrchy a výjimky na řízeném výkresu. Před výběrem uspořádání trysek nebo kol, velikosti média, upínacího přípravku, pohybu, velikosti zatížení a metody pozorování stanovte geometrii a prezentaci dílu v nejhorším případě.
Která pružina má kvalifikaci pohonu?
| Vlastnosti pružiny | Procesní riziko | Zaměření kvalifikace |
|---|---|---|
| Vnitřní průměr uzavřených cívek | Stínování, zmenšený úhel nebo neúplný přístup k médiu | Reprezentativní posouzení rozteče, orientace, pohybu a schváleného pokrytí |
| Okraj drátu nebo pásku | Vysoká lokální intenzita nárazu, drsnost nebo poškození | Velikost média, okno intenzity a akceptace povrchu na okraji |
| Konce, háky nebo přechody | Změněná koncentrace napětí a nerovnoměrná expozice | Definované cílové a vylučovací zóny s opakovatelností upínacího přípravku |
| Vnořené nebo objemově zatížené pružiny | Stínění mezi jednotlivými díly a variabilní doba zdržení | Velikost zatížení, separace, tok a nejhorší případ pokrytí |
| Přednastavená, povlaková nebo tepelně ošetřující sekvence | Změny stavu zbytkového napětí nebo stavu povrchu po kuličkování | Řízená objednávka a jakékoli požadované ověření po následných operacích |
| Vysoce pevný nebo na poškození citlivý materiál | Nadměrná expozice, vady nebo drsnost mohou negativně ovlivnit přínos | Kritéria zastavení specifická pro materiál a reprezentativní doklady o výkonu, pokud jsou použity |
Tabulka 2. Kvalifikační výzvy k přístupu a citlivosti na poškození u reprezentativní pružiny pro výrobu, nejen na otevřeném plochém vzorku.
Jak se řídí intenzita, pokrytí a média?
Almenova intenzita se stanoví pomocí příslušného proužku, držáku a správně stanovené křivky nasycení v definovaném ověřovacím místě. Pokrytí se posuzuje na požadovaném povrchu pružiny schválenou přímou nebo kvalifikovanou nepřímou metodou. Jedná se o samostatné výsledky.
Velikost, tvar, tvrdost a kontaminace provozního média ovlivňují odezvu na náraz a přístup. Menší částice může zlepšit přístup, ale také změnit kvalifikovaný proud a povrchový efekt. Neměňte médium pouze proto, abyste dosáhli těsné spirály bez technické kontroly.
Jak by se měl postupovat s výrobním postupem?
Tepelné zpracování, tváření, broušení, přednastavení nebo předepnutí pružiny (scragging), kuličkování, čištění a povlakování mohou změnit konečný stav pružiny. Jejich schválené pořadí vyplývá z výkresu, specifikace pružiny a kvalifikace. Tato příručka nestanovuje univerzální místo kuličkování ve výrobním postupu.
Pokud následná tepelná nebo mechanická operace může uvolnit nebo změnit vyvolaný stav, musí být tvrzení o výkonu doloženo v konečném relevantním stavu. Totéž platí, když vstupní oduhličený, poškozený nebo kontaminovaný povrch může dominovat únavovému chování.

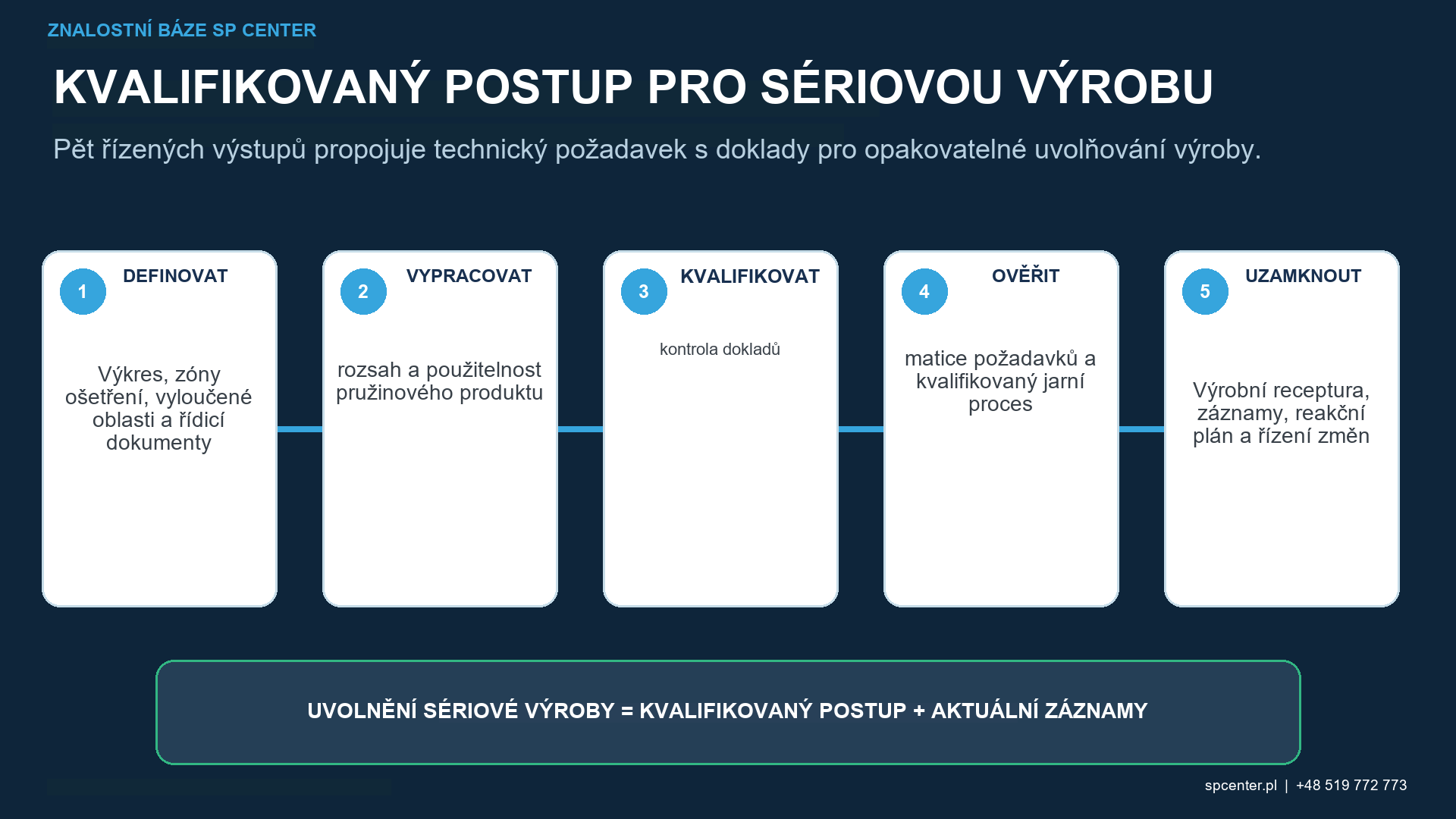

Jaké doklady jsou potřeba pro kvalifikaci a uvolnění?
| Doklad | Co prokazuje | Co to samo o sobě nedokazuje |
|---|---|---|
| Almenova intenzita a saturační křivka | Standardizovaný proud média při kuličkování splňuje předepsaný požadavek na intenzitu | Pokrytí na vnitřní straně vinutí nebo únavové životnosti pružiny |
| Posouzení pokrytí | Definovaný povrch vykazuje požadované pokrytí nárazem schválenou metodou | Velikost nebo hloubka zbytkového napětí |
| Kontrola média | Velikost, tvar a stav provozního média splňují požadované limity | Energie a přístup v každém prvku |
| Kontrola povrchu a rozměrů | Pružina splňuje specifikovanou podmínku po zpracování | Odolnost proti únavě nebo praskání v důsledku koroze v důsledku napětí |
| Reprezentativní únava nebo koroze validace | Pro testovaný postup je podporována odpověď specifická pro danou aplikaci | Automatický přenos do jiné rodiny pružin |
Tabulka 3. Procesní doklady, přijetí povrchu a výkon produktu odpovídají na různé inženýrské otázky.
Kvalifikace by měla používat reprezentativní výrobní zařízení, média, upínací přípravky, zatížení, pohyb a stav pružiny. Sériové záznamy propojují díl a šarži se schváleným programem, zařízením, médiem, intenzitou, pokrytím, požadovanými kontrolami povrchu nebo rozměrů, odchylkami a uvolněním.
Kdy je vyžadována kontrola přenosu nebo změny?
Zkontrolujte změny materiálu pružiny, tepelného zpracování, velikosti drátu nebo pásu, průměru, rozteče, konců, stavu povrchu, stroje, trysky nebo kola, média, separátoru, upínacího přípravku, programu, velikosti zatížení, pohybu nebo metody kontroly. Požadovaná rekvalifikace závisí na možném dopadu a řídících dokumentech.
Úspěšné nastavení jedné pružiny nedokazuje existenci jiné rodiny. Pokud si dokumenty v rozporu nebo chybí požadovaný vstup, zastavte se a vyžádejte si kontrolované technické nebo zákaznické vysvětlení, spíše než dokončovat postup na základě předpokladů.

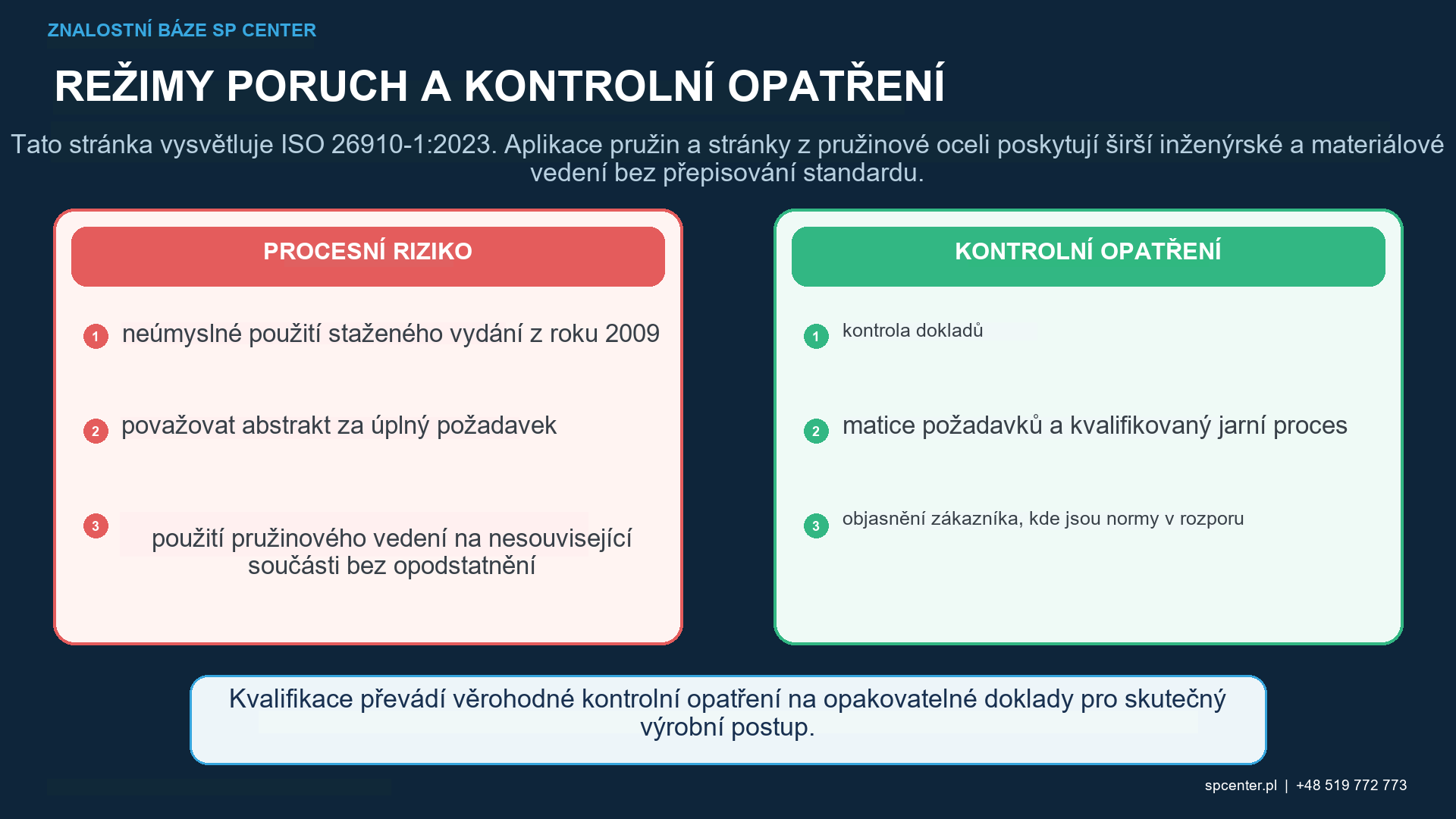

Které poruchy vyžadují omezení?
- Byla použita nesprávná edice nebo požadavek na produkt.
- Nelze prokázat pokrytí vnitřní cívky nebo konce.
- Stav pracovního média, intenzita nebo konfigurace zařízení je mimo schválený stav.
- Části se vzájemně stínily nebo byly poškozeny během manipulace s velkým množstvím.
- Následná operace změnila kvalifikovanou sekvenci.
- Poslední přijatelnou šarži nelze identifikovat po alarmu nebo neúspěšné kontrole.
Přepracování není automatická korekce. Další expozice může změnit drsnost, rozměry, tváření za studena a zbytkové napětí. Používejte pouze výslovně schválený postup přepracování a opakujte požadovanou přejímku.
Často kladené otázky
Je ISO 26910-1:2023 aktuální vydání?
Ano. ISO uvádí druhé vydání 2023 tak, jak bylo publikováno. ISO 26910-1:2009 a jeho dodatek 2017 jsou staženy. Smlouva se může stále odvolávat na specifické vydání, které musí být vyřešeno během kontroly dokumentu.
Jaký je účel pružinového kuličkování podle ISO 26910-1?
Veřejný abstrakt ISO uvádí, že obecné postupy mají za cíl zlepšit odolnost proti únavě a koroznímu praskání v důsledku napětí, zejména zavedením tlakových zbytkových napětí do povrchových vrstev pružiny.
Poskytuje norma jeden recept pro každou pružinu?
Ne. Materiál, tepelné zpracování, typ pružiny, velikost drátu nebo pásu, geometrie, přístup, stav povrchu a požadavky zákazníka určují kvalifikovaný procesní postup.
Proč je pokrytí u spirálových pružin obtížné?
Malá rozteč a vnitřní průměr mohou zastínit proud média. Upevnění, orientace, relativní pohyb, velikost média a schválená metoda pozorování musí představovat nejobtížnější požadovanou oblast.
Prokazuje správná Almenova intenzita, že je pružina přijatelná?
Ne. Intenzita charakterizuje standardizovaný proud. Pokrytí, stav pracovního média, kvalita povrchu, rozměry a jakékoli požadavky na výkon pružiny zůstávají oddělené.
Mohou být pružiny kuličkovány hromadně?
Pouze tehdy, když schválené zařízení, velikost zatížení, oddělení dílů a pohyb zajišťují kvalifikovanou intenzitu a pokrytí bez nepřijatelného stínění nebo poškození mezi díly.
Zabraňuje kuličkování vždy uvolnění?
Ne. Relaxace závisí na materiálu, napětí, teplotě, čase, výrobním sledu a stabilitě zbytkového napětí. Nárok vyžaduje doklady specifické pro danou aplikaci.
Co má obsahovat poptávka na kuličkování pružin?
Poskytněte výkres a revizi, typ a rozměry pružiny, materiál a tepelné zpracování, zóny zpracování a vyloučení, použité standardní edice, intenzitu a pokrytí, omezení médií, postup procesu, množství, logiku šarže a požadované záznamy.
Klíčové poznatky
- ISO 26910-1:2023 je aktuální druhé vydání; vydání a dodatek 2009 byly zrušeny.
- Norma poskytuje obecné postupy, nikoli jedno nastavení pro každou pružinu.
- Přístup k vnitřní straně vinutí, konce, rozteč a objemové zatížení mohou ovlivnit skutečné riziko procesu.
- Intenzita, pokrytí, stav pracovního média a výkon pružiny zůstávají samostatnými doklady.
- Výrobní sekvence a konečný relevantní stav musí podporovat deklarovaný přínos.
- Chybějící nebo protichůdné požadavky vyžadují kontrolované vyjasnění před zpracováním.
Související průvodci SP Center
Technické reference
1. ISO 26910-1:2023, Pružiny — Kuličkování — Část 1: Obecné postupy
2. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
4. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025
5. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023
Poznámka k normě: Tato příručka shrnuje veřejný rozsah a inženýrské vztahy, nikoli klauzule chráněné autorským právem. Použijte kompletní revize odkazované výkresem, smlouvou a přenesenými požadavky zákazníka.
