Kulowanie sprężyn jest kontrolowaną obróbką powierzchniową stosowaną w celu opóźnienia inicjacji pęknięć zmęczeniowych, a w zakwalifikowanych zastosowaniach także zwiększenia odporności na pękanie korozyjne naprężeniowe. Wynik zależy od materiału sprężyny, obróbki cieplnej, stanu naprężeń, geometrii drutu lub pióra, medium, intensywności, pokrycia i pełnej sekwencji produkcyjnej; nie jest określany wyłącznie przez czas ekspozycji.

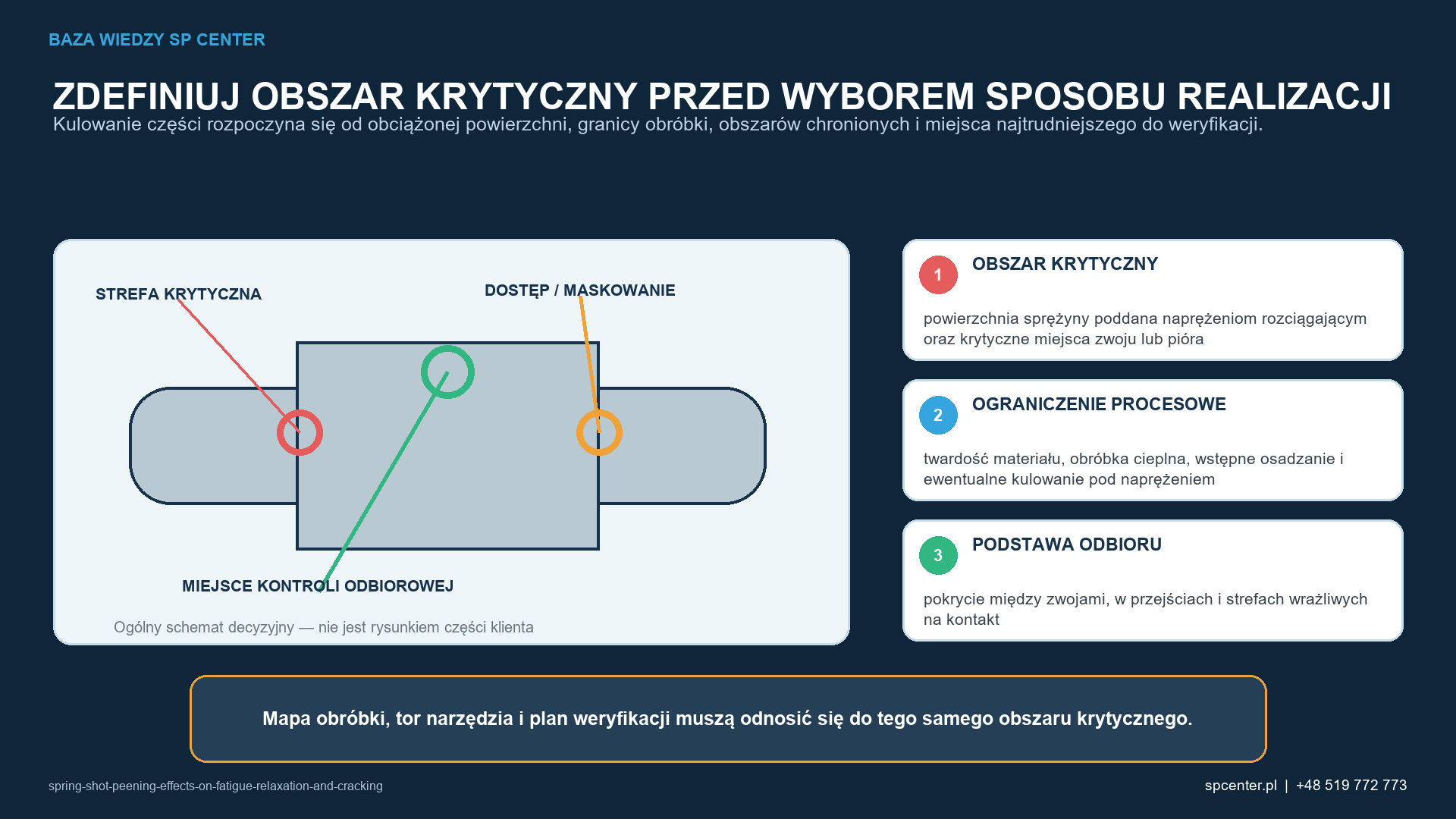

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania sprężyn: wpływu na zmęczenie, relaksację naprężeń i pękanie. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw kulowania sprężyn?
Kulowanie sprężyn jest kontrolowaną obróbką powierzchniową stosowaną w celu opóźnienia inicjacji pęknięć zmęczeniowych, a w zakwalifikowanych zastosowaniach także zwiększenia odporności na pękanie korozyjne naprężeniowe. Wynik zależy od materiału sprężyny, obróbki cieplnej, stanu naprężeń, geometrii drutu lub pióra, medium, intensywności, pokrycia i pełnej sekwencji produkcyjnej; nie jest określany wyłącznie przez czas ekspozycji.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania sprężyn podczas pierwszego przeglądu należy powiązać powierzchnię sprężyny poddaną naprężeniom rozciągającym oraz krytyczne miejsca na zwoju lub piórze, twardość materiału, obróbkę cieplną, wstępne osadzanie i ewentualny proces kulowania pod naprężeniem, a także pokrycie między zwojami, na przejściach i w obszarach wrażliwych na kontakt. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł stanowi główny artykuł poświęcona zastosowaniu kulowania w sprężynach. Odrębny artykuł dotycząca stali sprężynowych koncentruje się na stanie materiału, natomiast strona poświęcona ISO 26910-1 objaśnia normę, a nie pełny proces decyzyjny dotyczący części.
Jakie zmienne definiują kontrolowany proces kulowania sprężyn?
Analiza obejmuje trzy wzajemnie powiązane obszary nadzoru: powierzchnia sprężyny poddana naprężeniom rozciągającym oraz krytyczne miejsca zwoju lub pióra; twardość materiału, obróbka cieplna, wstępne osadzanie i ewentualny proces kulowania pod obciążeniem; a także pokrycie między zwojami, w strefach przejściowych i w obszarach wrażliwych na kontakt. Dla każdego obszaru trzeba określić sposób nadzoru i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Powierzchnia sprężyny obciążona naprężeniami rozciągającymi oraz krytyczne miejsca sprężyny śrubowej lub piórowej | Mapa obszarów obróbki oparta na rysunku i stan sprężyny | Intensywność Almena i wyniki krzywej nasycenia |
| Twardość materiału, obróbka cieplna, wstępne naprężanie i ewentualna technologia kulowania pod obciążeniem | Zakwalifikowana intensywność, medium, pokrycie powierzchni i ruch dla rzeczywistej geometrii | Dokumentacja potwierdzająca pokrycie powierzchni w najtrudniej dostępnym miejscu sprężyny |
| Pokrycie powierzchni między zwojami, w strefach przejściowych i obszarach wrażliwych na kontakt | Dopuszczenie na podstawie integralności powierzchni, wymiarów i zapisu partii | Badania zmęczeniowe sprężyny lub reprezentatywnej próbki, gdy istotne są deklaracje dotyczące właściwości eksploatacyjnych |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana powierzchni sprężyny poddawanej naprężeniom rozciągającym oraz krytycznych miejsc na zwojach lub piórach może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do twardości materiału, obróbki cieplnej, wstępnego osadzania i ewentualnego kulowania pod obciążeniem, natomiast ograniczenie służące zapewnieniu właściwego pokrycia między zwojami, na przejściach i w obszarach wrażliwych na kontakt może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak kulowanie sprężyn wpisuje się w cały system kulowania?
Kwalifikację części rozpoczyna się od rzeczywistego koncentratora naprężeń i powierzchni, które muszą pozostać nieobrobione. Rodzina części, oprzyrządowanie, trajektoria i miejsca pomiaru powinny podlegać kontroli wersji.
W tym przypadku należy wdrożyć konkretne środki kontroli: określona na podstawie rysunku mapa obszaru obróbki i określony stan sprężyny; zakwalifikowane wartości intensywności, medium do kulowania, pokrycie i ruch dla rzeczywistej geometrii; oraz kryteria dopuszczenia dotyczące integralności powierzchni, wymiarów i zapisów partii. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: wynikająca z rysunku mapa obróbki i stan sprężyny, zakwalifikowane dla rzeczywistej geometrii intensywność, medium, pokrycie powierzchni i ruch oraz dopuszczenie na podstawie integralności powierzchni, wymiarów i zapisów partii muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

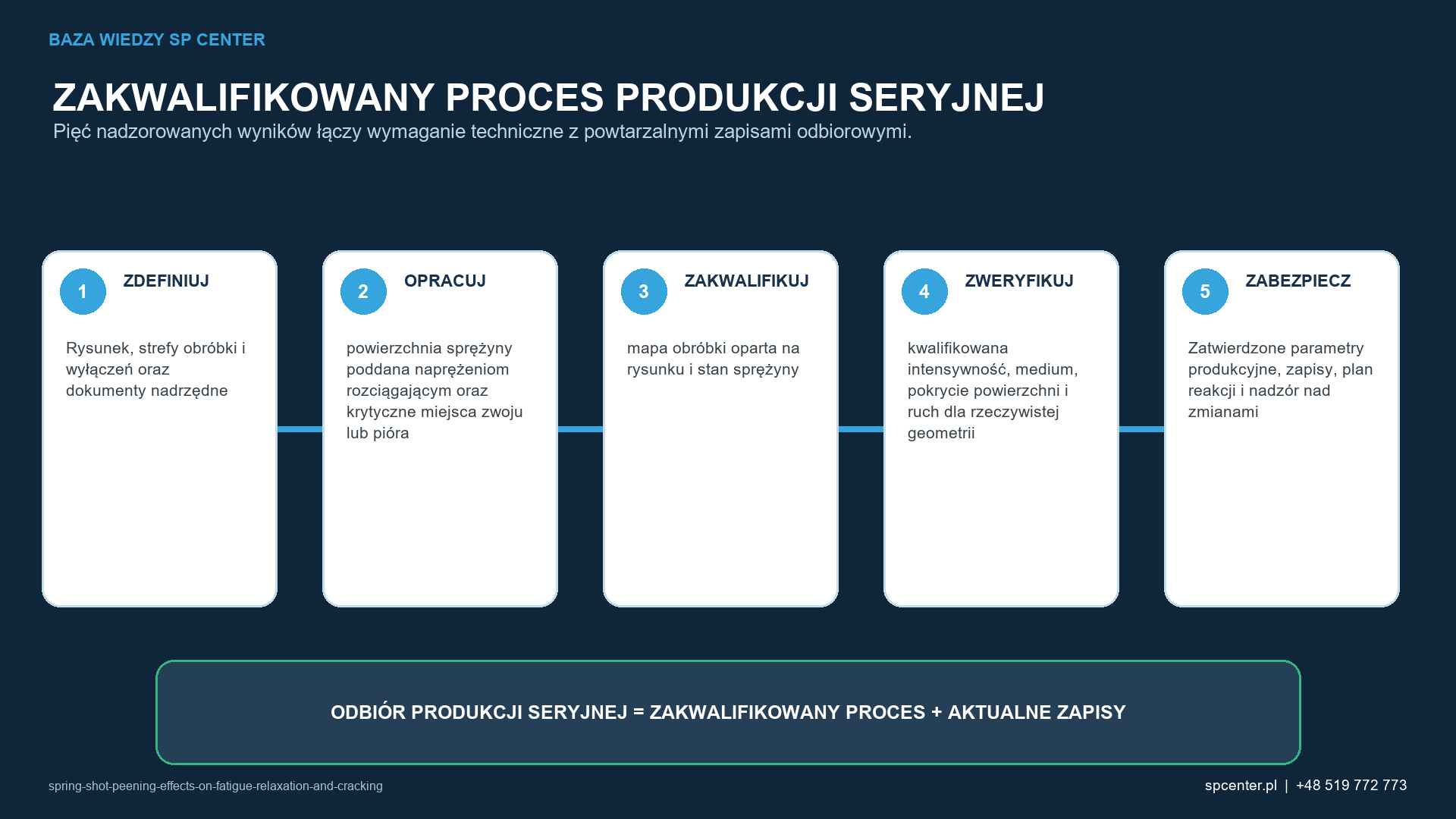

Jak należy kwalifikować kulowanie sprężyn przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić powierzchnię sprężyny poddaną naprężeniom rozciągającym oraz krytyczne miejsca zwoju lub pióra, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź twardość materiału, obróbkę cieplną, wstępne ugięcie oraz ewentualny proces kulowania naprężeniowego, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz dane potwierdzające intensywność Almena i nasycenie, dane dotyczące pokrycia w najtrudniej dostępnej strefie sprężyny oraz badania zmęczeniowe sprężyny lub reprezentatywnej próbki, gdy istotne są deklarowane właściwości użytkowe, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź mapę obróbki opartą na rysunku i stan sprężyny, zakwalifikowaną intensywność, medium, pokrycie i ruch dla rzeczywistej geometrii oraz dopuszczenie na podstawie integralności powierzchni, wymiarów i zapisów partii. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem sprężyn?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki dokumentacji potwierdzającej intensywność Almena i nasycenie. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników pokrycia powierzchni w najtrudniej dostępnym miejscu sprężyny. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie badań zmęczeniowych sprężyn lub próbek reprezentatywnych, gdy deklarowane właściwości użytkowe mają znaczenie. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania sprężyn najbardziej użyteczny pakiet dokumentacji obejmuje potwierdzenie intensywności Almena i nasycenia, potwierdzenie pokrycia powierzchni w najtrudniej dostępnym miejscu sprężyny oraz badania zmęczeniowe sprężyn lub reprezentatywnych próbek, gdy istotne są deklarowane właściwości użytkowe, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

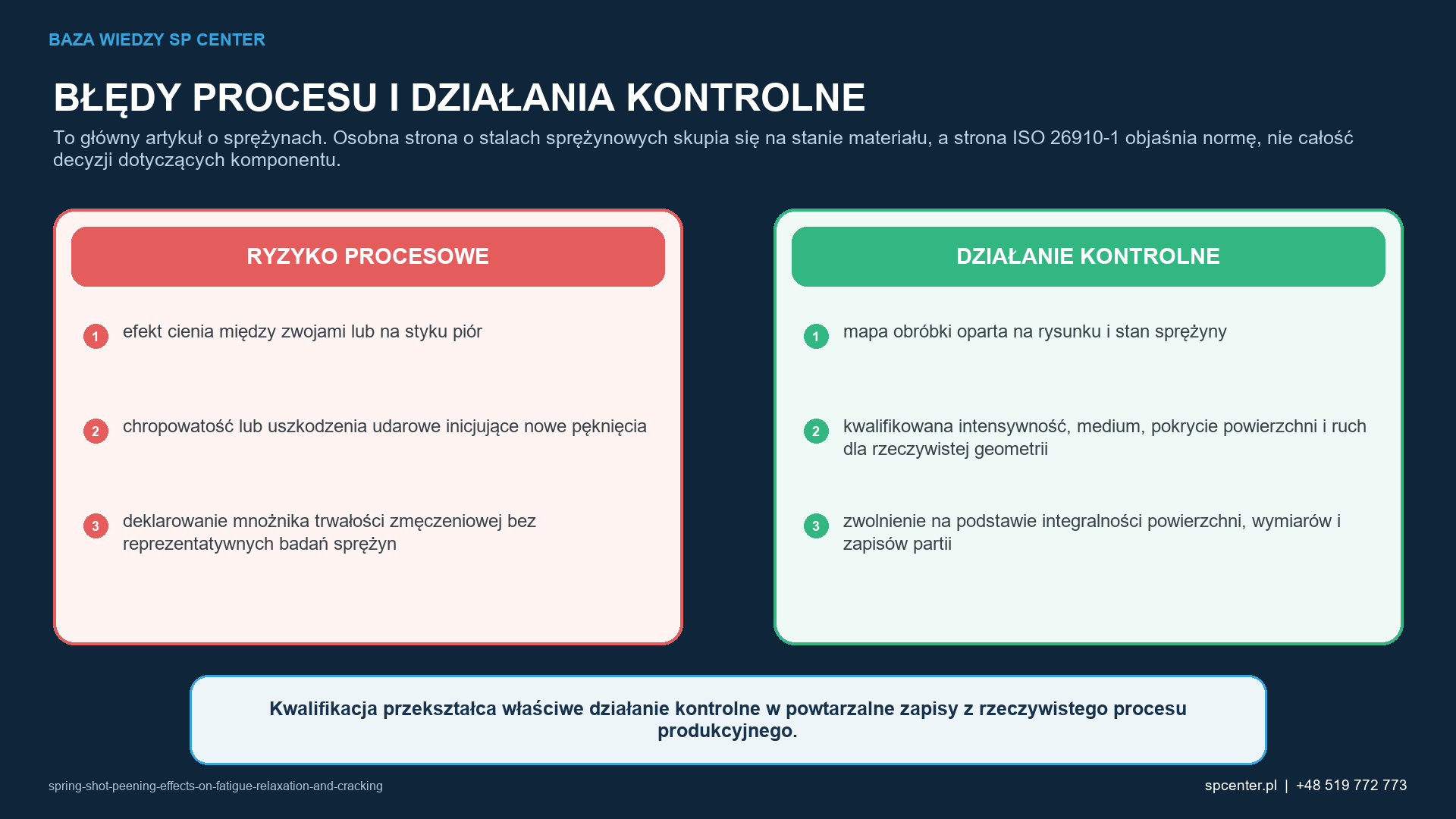

Jakie tryby uszkodzeń wymagają zatrzymania kulowania sprężyn lub podjęcia działań zabezpieczających?
- Zacienienie między zwojami lub na stykach piór. Odizoluj wyroby, których problem może dotyczyć, zweryfikuj ostatni znany prawidłowy stan i wykorzystaj mapę obróbki sporządzoną na podstawie rysunku oraz stan sprężyny, aby ustalić, czy przyczyną problemu jest błąd wymagań, konfiguracji czy wykonania.
- Chropowatość lub uszkodzenia udarowe będące nowym miejscem inicjacji pęknięcia. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium, wyposażenie i reakcja powierzchni. Właściwym działaniem jest zastosowanie intensywności, medium, pokrycia i ruchu zakwalifikowanych dla rzeczywistej geometrii.
- Deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyny. Zabezpiecz ślad audytowy i uzyskaj wymaganą decyzję działu inżynierskiego lub klienta. Wznowienie produkcji powinno nastąpić po zatwierdzeniu integralności powierzchni, wymiarów i zapisów partii oraz obejmować identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie sprężyn, aby uniknąć niejednoznaczności?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące powierzchni sprężyny obciążonej naprężeniami rozciągającymi oraz krytycznych miejsc na zwojach lub piórach, twardości materiału, obróbki cieplnej, wstępnego osadzania i ewentualnego procesu kulowania pod obciążeniem, a także pokrycia między zwojami, w strefach przejściowych i w obszarach wrażliwych na kontakt.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad mapą obszarów obróbki i stanem sprężyny określonymi na rysunku, zakwalifikowanymi parametrami intensywności, medium, pokrycia powierzchni i ruchu dla rzeczywistej geometrii oraz dopuszczeniem na podstawie integralności powierzchni, wymiarów i zapisów partii, a także w jaki sposób pozwoli wykryć zacienienie między zwojami lub na powierzchniach styku piór, chropowatość lub uszkodzenia udarowe stające się nowym miejscem inicjacji pęknięcia oraz deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyny. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: kulowanie sprężyn można dopuścić tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować kulowanie sprężyn, uwzględniając wpływ na zmęczenie, relaksację i pękanie, oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania sprężyn i jego wpływu na zmęczenie, relaksację i pękanie przegląd techniczny powinien obejmować powierzchnię sprężyny poddaną naprężeniom rozciągającym oraz krytyczne miejsca zwojów lub piór, twardość materiału, obróbkę cieplną, wstępne osadzanie i ewentualny proces kulowania naprężeniowego, a także pokrycie między zwojami, w strefach przejściowych i obszarach wrażliwych na kontakt. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: zacienienie między zwojami lub na powierzchniach styku piór, chropowatość albo uszkodzenia od uderzeń stające się nowym miejscem inicjacji pęknięcia oraz deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyny. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie powierzchni sprężyny obciążonej naprężeniami rozciągającymi, krytycznych obszarów zwoju lub pióra oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania sprężyn — wpływu na zmęczenie, relaksację naprężeń i pękanie — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania sprężyn. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Jest to artykuł przekrojowy poświęcona zastosowaniu kulowania w sprężynach. Odrębny artykuł dotycząca stali sprężynowych koncentruje się na stanie materiału, natomiast strona ISO 26910-1 objaśnia normę, a nie pełny zakres decyzji dotyczących części.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to zacienienie między zwojami lub na styku piór, chropowatość lub uszkodzenia udarowe stające się nowym miejscem inicjacji pęknięcia oraz deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyny.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować potwierdzenie intensywności Almena i nasycenia, potwierdzenie pokrycia powierzchni w najtrudniej dostępnym miejscu sprężyny oraz badania zmęczeniowe sprężyny lub reprezentatywnej próbki, gdy istotne są deklarowane właściwości użytkowe.
Często zadawane pytania o kulowanie sprężyn — wpływ na zmęczenie, relaksację i pękanie
Czy kulowanie zapobiega każdemu uszkodzeniu zmęczeniowemu sprężyny?
Nie. Kulowanie oddziałuje głównie na inicjację i wczesny wzrost pęknięć w pobliżu powierzchni. O uszkodzeniu nadal mogą decydować wady wewnętrzne, przeciążenie, korozja, zużycie frettingowe, odwęglenie, niewłaściwa obróbka cieplna lub nieodpowiednia konstrukcja.
Czy kulowanie pod obciążeniem jest tym samym co zwykłe kulowanie sprężyn?
Nie. Kulowanie pod obciążeniem (ang. stress peening) polega na obróbce sprężyny pod celowo przyłożonym obciążeniem, dzięki czemu końcowy stan naprężeń szczątkowych różni się od stanu po kulowaniu konwencjonalnym. Metoda obciążania i ścieżka akceptacji wymagają odrębnej kwalifikacji.
Jakie informacje są potrzebne do wyceny kulowania sprężyn?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać powierzchnię sprężyny poddaną naprężeniom rozciągającym oraz krytyczne miejsca na zwojach lub piórach, twardość materiału, obróbkę cieplną, nastawianie wstępne i ewentualny przebieg kulowania naprężeniowego, a także pokrycie między zwojami, w miejscach przejść i w obszarach wrażliwych na kontakt.
Jakie zapisy potwierdzają nadzór nad kulowaniem sprężyn?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować intensywność Almena i nasycenie, pokrycie powierzchni w miejscu sprężyny o najtrudniejszym dostępie oraz badania zmęczeniowe sprężyny lub reprezentatywnej próbki, gdy istotne są deklaracje dotyczące właściwości użytkowych.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem sprężyn obejmują zacienienie między zwojami lub na styku piór, chropowatość lub uszkodzenie udarowe stające się nowym miejscem inicjacji pęknięcia oraz deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyny.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie sprężyn?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie wynikającej z rysunku mapy obróbki i stanu sprężyny, zakwalifikowanej intensywności, medium, pokrycia i ruchu dla rzeczywistej geometrii oraz dopuszczenia na podstawie integralności powierzchni, wymiarów i zapisów partii.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Jakie są najważniejsze wnioski?
- Kulowanie sprężyn jest kontrolowaną obróbką powierzchniową stosowaną w celu opóźnienia inicjacji pęknięć zmęczeniowych, a w zakwalifikowanych zastosowaniach także zwiększenia odporności na pękanie korozyjne naprężeniowe. Wynik zależy od materiału sprężyny, obróbki cieplnej, stanu naprężeń, geometrii drutu lub pióra, medium, intensywności, pokrycia i pełnej sekwencji produkcyjnej; nie jest określany wyłącznie przez czas ekspozycji.
- Należy kontrolować podlegającą naprężeniom rozciągającym powierzchnię sprężyny oraz krytyczne miejsca zwoju lub pióra, twardość materiału, obróbkę cieplną, wstępne osadzanie i ewentualne kulowanie pod obciążeniem, a także pokrycie między zwojami, w strefach przejściowych i obszarach wrażliwych na kontakt jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj opartą na rysunku mapę obróbki i uwzględniaj stan sprężyny, zakwalifikowaną intensywność, medium, pokrycie i ruch dla rzeczywistej geometrii oraz dopuszczenie na podstawie integralności powierzchni, wymiarów i zapisu partii.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: zacienienie między zwojami lub na styku piór, chropowatość lub uszkodzenia udarowe stające się nowym miejscem inicjacji pęknięcia oraz deklarowanie mnożnika trwałości zmęczeniowej bez reprezentatywnych badań sprężyn.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o dowody intensywności Almena i nasycenia, dowody pokrycia powierzchni w najtrudniej dostępnym miejscu sprężyny oraz badania zmęczeniowe sprężyn lub reprezentatywnych próbek, gdy istotne są deklaracje dotyczące właściwości użytkowych.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie korbowodów: obszary krytyczne, maskowanie i kontrola
- Kulowanie wałów i osi: ograniczanie inicjacji pęknięć zmęczeniowych
- Kulowanie elementów przekładni: koła zębate, wały i obszary karbów
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
1. ISO 26910-1:2023, Springs — Shot peening — Part 1: General procedures
3. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
4. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
5. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
7. Tange, Study on Optimizing a Shot-Peening Process, SAE 2005-32-0087
8. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
