Identifikujte mechanizmus únavy komponentov, kvalifikujte skutočnú skupinu dielov a výrobný postup a uchovávajte doklady v čase automobilového cyklu
Automobilové guľôčkovanie prináša najväčšiu hodnotu tam, kde únava začína na kontrolovanom povrchu a opakovateľný výrobný proces je možné prepojiť s validáciou špecifickou pre daný komponent. Vybrané pružiny, ozubené kolesá, hriadele, kľukové hriadele, ojnice a prevodové diely sú zavedenými aplikáciami, ale obchodný prípad nie je univerzálnym multiplikátorom trvanlivosti. Závisí od stavu materiálu, geometrie, prístupu, akceptácie povrchu, automatizácie, objemu výroby a postupu schvaľovania zákazníkom.

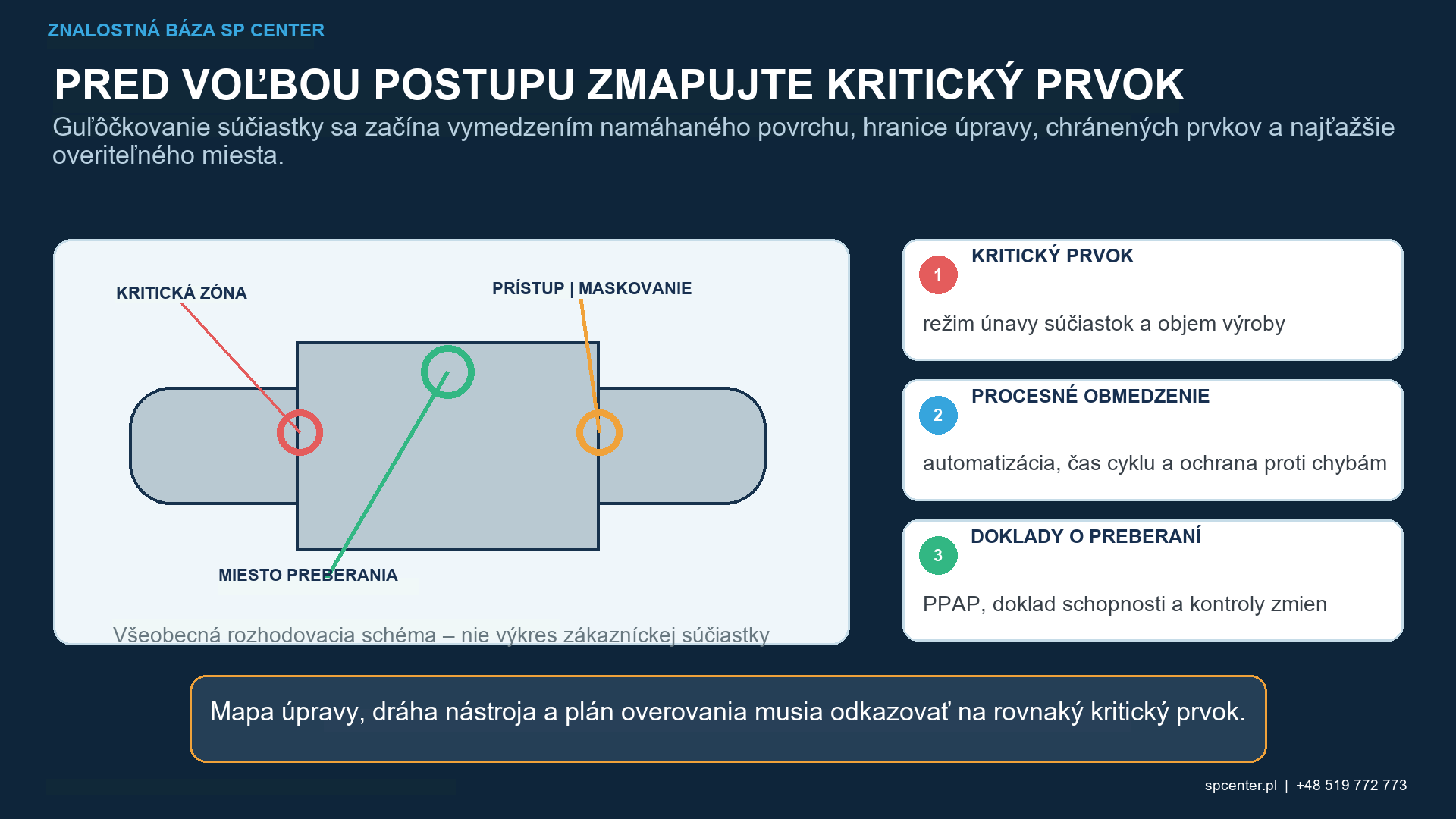

Kde môže automobilové guľôčkovanie priniesť hodnotu?
| Použitie | Prečo možno guľôčkovanie zvážiť? | Zameranie kvalifikácie |
|---|---|---|
| Vinutá, listová alebo torzná pružina | Cyklické zaťaženie iniciované povrchom, vrátane ohybu alebo krútenia špecifického pre daný prvok | Stav drôtu/listu, oduhličenie, stav kalenia, prístup, pokrytie, relaxácia a trvanlivosť |
| Ozubený alebo prevodový komponent | Koreň zuba alebo iný lokálny povrch citlivý na únavu | Prístup ku koreňu zuba, uhol nárazu, veľkosť média, maskovanie, povrchová úprava, deformácia a reprezentatívne doklady o únave |
| Prvok hriadeľa alebo kľukového hriadeľa | Zaoblenie, prechod čapu, olejový otvor alebo iná koncentrácia napätia | Mapa prvkov, prístup, rozmery, predchádzajúce obrábanie, tvrdosť a špecifické miesto prijatie |
| Ojnica alebo kovaný komponent | Vybraný prechod, otvor alebo zaoblenie s povrchovo citlivým režimom únavy | Stav po kovaní a obrábaní, zvyškové okoviny alebo chyby, geometria, zadržiavanie média a validácia súčiastky |
| Všeobecný veľkoobjemový diel | Opakovateľná povrchová úprava môže podporiť už odôvodnenú konštrukčnú cestu | Hranica rodiny dielov, rýchlosť výroby, plán kontroly, schopnosť merania a schválenie zmien |
Tabuľka 1. Rodiny aplikácií zdieľajú procesný princíp, nie automaticky prenosný recept.
Guľôčkovanie možno zvažovať až po tom, ako konštrukčný tím určí únavový mechanizmus citlivý na stav povrchu a vstupná súčiastka je prijateľná. Proces neopraví trhlinu, preloženinu vo výkovku, spáleninu po brúsení, oduhličenú vrstvu, korózne poškodenie ani rozmerovú nezhodu. Tieto stavy sa musia pred guľôčkovaním zistiť a musí sa o nich oprávnene rozhodnúť.
Prečo musí byť hranica medzi časťami rodiny explicitná?
Rodina by mala byť odôvodnená premennými, ktoré ovplyvňujú odozvu: zliatina a tepelné spracovanie, tvrdosť, história výroby, stav povrchu, geometria, koncentrácia napätia, prístup, zaťaženie a metóda prijatia. Recept overený na jednom priemere pružiny, koreňa zuba alebo zaoblenia sa neprenesie len preto, že nový diel používa rovnakú platformu vozidla alebo stroj.
Kvalifikácia by mala predstavovať najťažšie predpísanú vlastnosť a zamýšľanú rýchlosť výroby. Krátky čas cyklu je obmedzením pre validáciu, nie dokladom, že sa dosiahlo pokrytie alebo výsledok komponentu.
Čo musí byť potrebné pre riadenie veľkoobjemového procesu?
| Riadiaca vrstva | Riadené premenné | Požadované doklady/reakcia |
|---|---|---|
| Úderové médium | Špecifikácia, stav veľkosti/tvaru, tvrdosť, kontaminácia, prevádzková zmes a dopĺňanie | Plán odberu vzoriek/klasifikácie, limity separátora, segregácia a obmedzenie mimo limitu |
| Energia a prietok | Tlak/prietok vzduchu a hmotnostný prietok média alebo rýchlosť a posuv kolesa, podľa potreby | Kvalifikované nastavenia plus monitorované limity; Almenove overenie zostáva nezávislé |
| Geometria a pohyb | Poloha trysky/kolesa, uhol, odstup, upínací prípravok, orientácia, rýchlosť, indexovanie a cyklus | Uzamknutý program/nástroje, ochrana pred chybami a kontrola funkcie s najhorším prístupom |
| Overenie výstupu | Almenove kontroly intenzity, pokrytia, povrchu/rozmerov a odkazovaných komponentov | Definovaná metóda, umiestnenie, frekvencia, akceptácia a reakčný plán |
| Výrobný systém | Údržba, alarmy, merací systém, sledovateľnosť a prístup k softvéru/receptom | Schválený plán riadenia, reakcia na posun a riadená obnova posledného známeho dobrého stavu |
Tabuľka 2. Opakovateľnosť pochádza zo spriahnutého procesného systému a jeho reakčného plánu.
Zariadenia na guľôčkovanie vzduchom a kolesové zariadenia môžu podporovať automobilovú výrobu, ale nie sú automaticky zameniteľné. Líšia sa geometriou prúdu, prístupom a spôsobom riadenia toku energie a média. Výber zariadenia sa riadi podľa komponentu, požadovaných zón, priepustnosti a kvalifikovaných dokladov.

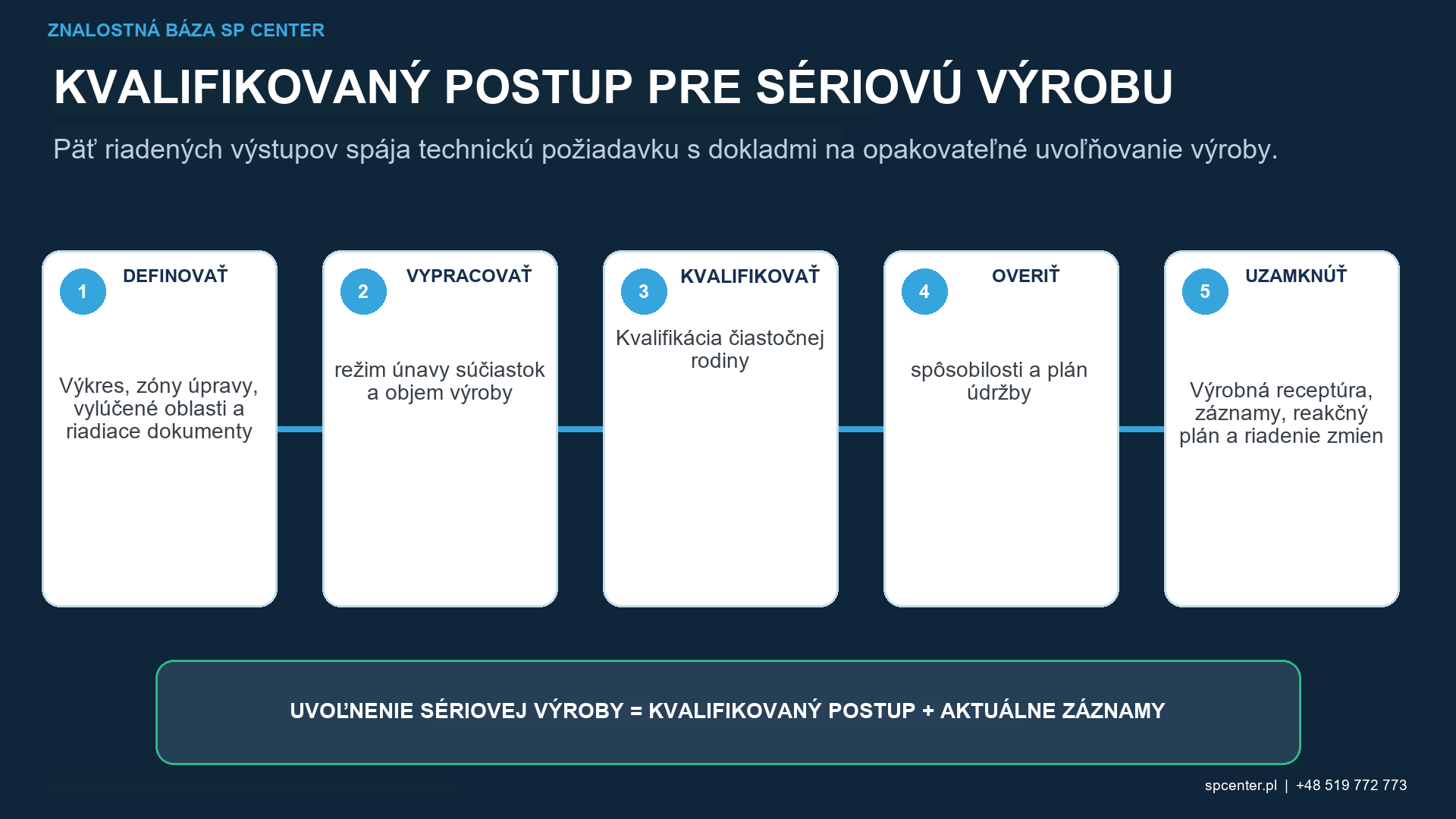

Ako by sa mala oddeliť kvalifikácia automobilového priemyslu a doklady PPAP?
| Úroveň dokladov | Zodpovedaná otázka | Hranica |
|---|---|---|
| Almenova intenzita a saturácia/overenie | Vytvára definovaný prúd požadovanú štandardizovanú odozvu? | Nepreukazuje pokrytie komponentu, profil zvyškového napätia alebo trvanlivosť |
| Doklad o pokrytí a zóne ošetrenia | Dostal predpísaný povrch požadované pokrytie nárazom schválenou metódou? | Nepreukazuje správnu intenzitu alebo prínos pre únavu |
| Akceptácia povrchu a rozmerov | Sú drsnosť, poškodenie, maskovanie, čistota a rozmery v rámci stanovených limitov? | Nepreukazuje zlepšenie životnosti |
| Validácia skupiny dielov/reprezentatívnej časti | Spĺňa postup uvedené kritériá mechanizmu a výkonu komponentu? | Prenos je obmedzený na odôvodnenú rodinu a konfiguráciu |
| Výroba a PPAP/zákaznícke doklady | Je schválený proces reprodukovaný pri výrobnej rýchlosti s požadovanými záznamami? | Obsah a schválenie predloženého dokumentu závisia od špecifických požiadaviek zákazníka |
Tabuľka 3. Žiadna samostatná náhrada nepreukazuje riadenie procesu, akceptáciu komponentu a trvanlivosť.
AIAG opisuje PPAP ako proces schvaľovania výrobných dielov, ktorý sa používa na preukázanie, že požiadavky na konštrukčný záznam a špecifikáciu je možné konzistentne splniť pri výrobnej rýchlosti. PPAP nie je automaticky riadiacou cestou pre každého zákazníka alebo program: použite úroveň, špecifické požiadavky zákazníka, plán kontroly, doklady o meracom systéme a pravidlá oznamovania, ktoré sú skutočne stanovené zmluvou.
Kvalifikácia by mala používať reprezentatívny stroj, médium, separátor, nástroje, pohyb, program, prípravu a kontrolu pre danú výrobu. Schválenú konfiguráciu uzamknite až po nezávislej kontrole intenzity, pokrytia, povrchu/rozmerov a akejkoľvek požadovanej trvanlivosti komponentov alebo dokladu o zvyškovom napätí.

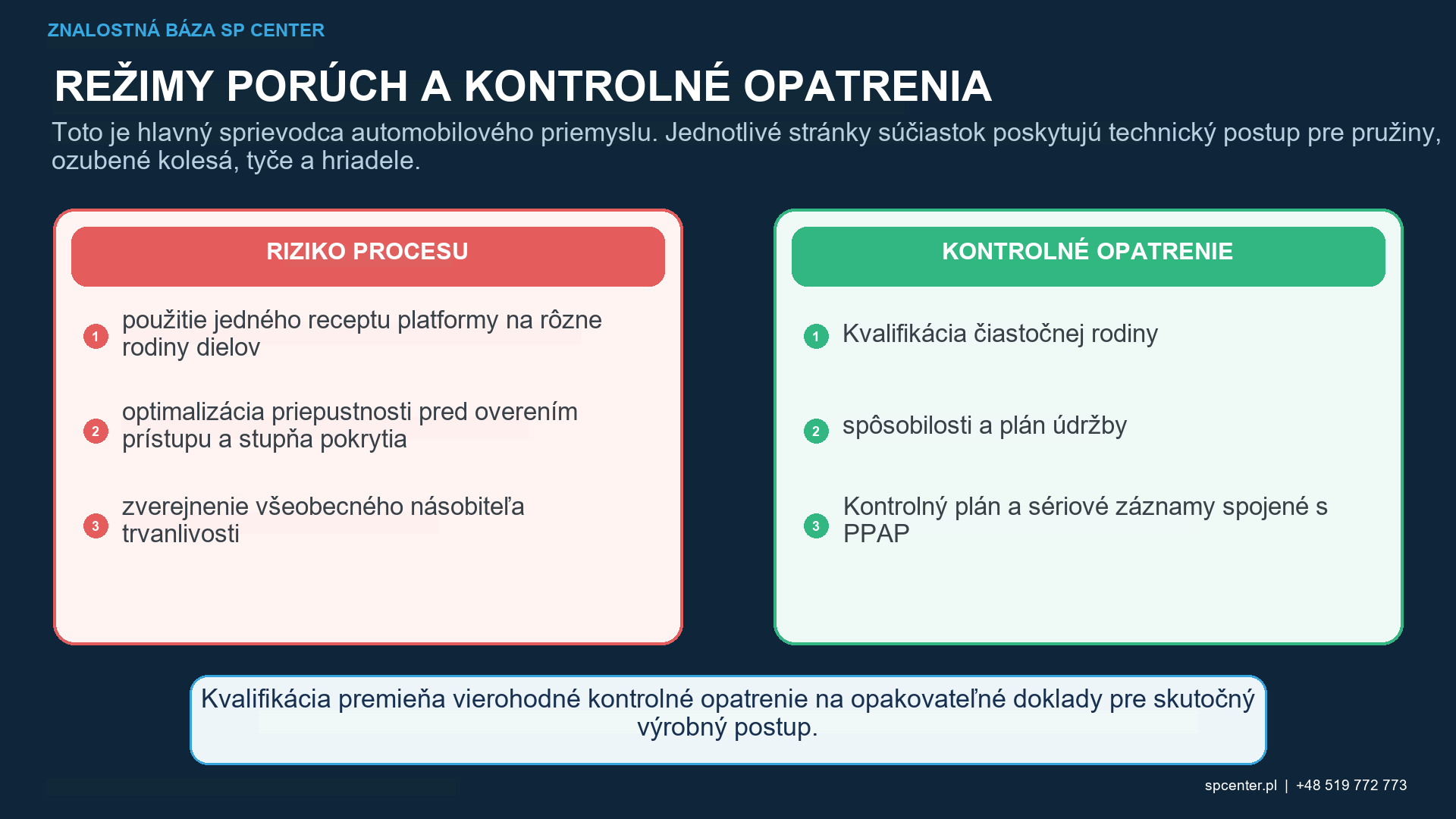

Ktoré zmeny a poruchy vyžadujú obmedzenie?
| Zmena alebo porucha | Okamžité konanie | Technické rozhodnutie |
|---|---|---|
| Stav média, prietok, separátor alebo intenzita mimo limitu | Zastavte, identifikujte postihnutý interval a obmedzte produkt | Obnovte kontrolu a určte rozsah overenia, rozhodnutia o ďalšom postupe a rekvalifikácie |
| Zlyhanie pokrytia alebo prístupu | Nekompenzujte automaticky s dodatočnou expozíciou | Oddeľte príčiny prúdu, pohybu, geometrie a povrchu; povoliť akékoľvek kumulatívne opätovné spracovanie |
| Nové číslo dielu alebo zmenená geometria/materiál/tepelné spracovanie | Pozastaviť automatický prenos zo starej receptúry | Skontrolujte hranice rodiny dielov a zopakujte dotknuté doklady o kvalifikácii/schválení |
| Zmena stroja, kolesa/trysky, upínacieho prípravku, programu alebo merania | Chráňte aktuálnu základnú líniu a vysledujte dotknutú výrobu | Vyhodnoťte vplyv na intenzitu, pokrytie, akceptáciu komponentu, MSA a oznámenie zákazníka |
| Prasklina, prehyb, brúsenie, spálenie, korózia alebo iná prichádzajúca chyba | Oddeliť pred guľôčkovaním | Použite schválený postup rozhodovania o chybe a oprave; guľôčkovanie nie je metóda opravy. |
Tabuľka 4. Reakcia chráni produkt aj schválenú základnú líniu výroby.
Schopnosť procesu má význam iba pre stabilný a schopný merací systém a definovanú charakteristiku. Výsledok spôsobilosti pre tlak, rýchlosť kolesa alebo čas cyklu nemôže nahradiť pokrytie alebo akceptáciu komponentu. Výroba bez alarmov sa rovnako nepreukazuje ako nemonitorovaná funkcia.
Čo patrí do záznamu o výrobe?
Prepojte číslo dielu/revíziu a identitu šarže alebo sériového čísla so schváleným strojom, médiom, upínacím zariadením a programom. Zaznamenajte si doklady o použitej intenzite a pokrytí, požadované kontroly komponentov, operátorov/dátumy, odchýlky, údržbu alebo alarmy, ktoré ovplyvňujú akceptáciu, a príslušný stav uvoľnenia zákazníkom alebo PPAP. Obsah uchovávania a odovzdávania sa riadi zmluvou a pravidlami špecifickými pre zákazníka.
Ktoré automobilové komponenty sa bežne zvažujú na guľôčkovanie?
Vybrané pružiny, ozubené kolesá, hriadele, kľukové hriadele, ojnice a prevodové diely sú zavedenými skupinami aplikácií. Vhodnosť stále závisí od skutočného mechanizmu únavy, stavu materiálu, geometrie, povrchu a požiadaviek zákazníka.
Môže jeden recept na guľôčkovanie pokryť celú platformu vozidla?
Nie automaticky. Skupina dielov, materiál, tvrdosť, geometria, prístup, mechanizmus únavy a postup schvaľovania definujú prenositeľnosť. Zdieľané nastavenia zariadenia nie sú dôkazom zdieľanej kvalifikácie.
Zaručuje automatizácia vo veľkom objeme pokrytie?
Nie. Automatizácia zlepšuje opakovateľnosť iba vtedy, keď sú kvalifikované nástroje, orientácia, pohyb, tok médií a monitorovanie. Pokrytie na špecifikovanom povrchu komponentu zostáva samostatnou otázkou schvaľovania.
Je PPAP vždy potrebný na guľôčkovanie automobilov?
PPAP alebo iná cesta schvaľovania zákazníkom sa uplatňuje, keď ju uplatní zákazník alebo zmluva. Úroveň predloženia, doklady a povinnosti týkajúce sa oznámenia zmien musia byť prevzaté z príslušných požiadaviek zákazníka.
Dokazuje správna Almenova intenzita dlhšiu životnosť komponentu?
Nie. Almenova intenzita overuje štandardizovanú odozvu prúdu. Pokrytie, stav povrchu, rozmery, zvyškové napätie a trvanlivosť komponentu vyžadujú vlastné uplatnené doklady.
Sú pneumatické guľôčkovanie a guľôčkovanie metacím kolesom zameniteľné?
Nie. Každý ponúka inú geometriu prúdu, prístup, energiu a riadenie prietoku. Výber a prenos vyžadujú kvalifikáciu na skutočnom komponente, zariadení a výrobnom postupe.
Môže nezhodný diel jednoducho dostať ďalší cyklus?
Nie. Dodatočná expozícia môže zmeniť drsnosť, rozmery, deformáciu a odozvu materiálu. Výrobok sa musí zadržať a opätovné spracovanie možno schváliť až po zohľadnení kumulatívnej expozície.
Čo by mala automobilová výzva na výber (RFQ) obsahovať?
Poskytnite kontrolovaný výkres/revíziu, materiálové a tepelné spracovanie, skupinu dielov a kritické vlastnosti z hľadiska únavy, zóny spracovania/vylúčenia, špecifikácie, intenzitu a pokrytie, povrchové/rozmerové limity, objem, rýchlosť výroby, postup schválenia zákazníkom a požadované záznamy.
Kľúčové poznatky
- Začnite s mechanizmom únavy komponentu a prijateľným vstupným stavom.
- Definujte a zdôvodnite hranicu skupiny dielov; nekopírujte jeden recept platformy bez rozdielu.
- Kvalifikujte skutočné zariadenie, médiá, nástroje, pohyb, rýchlosť a charakteristiku najhoršieho prístupu.
- Uchovávajte Almenovu intenzitu, pokrytie, povrch/rozmery a trvanlivosť komponentov ako samostatné doklady.
- Používajte PPAP a požiadavky špecifické pre zákazníka iba tam, kde sú uvedené, so schváleným kontrolným plánom a postupom zmien.
- Zahrňte odchýlky a zmeny; nekompenzujte ich automaticky dodatočnou expozíciou.
- Uchovávajte záznamy o výrobe sledovateľné k schválenej konfigurácii a skutočnej dávke.
Súvisiace príručky SP Center
Technické zdroje
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
4. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
5. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
6. AIAG PPAP-4, Proces schvaľovania výrobných dielov
7. Technický dokument SAE 850365, Riadené guľôčkovanie automobilových komponentov
Poznámka k norme: Riadený výkres, zmluva a požiadavky špecifické pre zákazníka určujú príslušné revízie, postup predkladania a prijatie. Článok SAE pre automobilový priemysel je podkladovou literatúrou, nie aktuálnou univerzálnou špecifikáciou procesu.
